2 ZAWARTOŚĆ OPRACOWANIA OPIS TECHNICZNY 1. Podstawa opracowania 2. Przedmiot, zakres i cel opracowania 3. Instalacja wodociągowa 4. Instalacja p.poŝ. 5. Instalacja kanalizacyjna 6. Uwagi końcowe ZAŁĄCZNIKI 1. Zapewnienie o dostawie mediów ze strony inwestora RYSUNKI Rys. nr PW-WK-01 - Centrum transplantologii. Rzut niskiego parteru, instalacja wod -kan Rys. nr PW-WK-02 - Centrum transplantologii. Aksonometria wody. Rys. nr PW-WK-03 - Centrum transplantologii. Rozwinięcie instalacji kanalizacji cz1. Rys. nr PW-WK-04 - Centrum transplantologii. Rozwinięcie instalacji kanalizacji cz2. Rys. nr PW-WK-05 - Centrum transplantologii. Rozwinięcie instalacji kanalizacji cz3. Rys. nr PW-WK-06 - Centrum transplantologii. Rozwinięcie instalacji kanalizacji cz4.

3 I. OPIS TECHNICZNY Podstawa opracowania Zlecenie Inwestora Podkłady branŝy architektoniczno-budowlanej Podkłady i wytyczne technologiczne Wizja lokalna Obowiązujące normy i przepisy 2. Przedmiot, zakres i cel opracowania Przedmiotem opracowania jest projekt wykonawczy instalacji wod kan dla nowoprojektowanego oddziału transplantologii, mieszczącego się w części niskiego parteru, budynku bloku operacyjnego. Zakres opracowania obejmuje: - instalację wodociągową dla oddziału transplantologii - instalację kanalizacyjną dla oddziału transplantologii Projekt obejmuje: doprowadzenie zimnej i ciepłej wody oraz cyrkulacji do przyborów sanitarnych, urządzeń technologicznych odprowadzenie ścieków socjalno-bytowych z przyborów sanitarnych, urządzeń technologicznych 3. Instalacja wody zimnej, ciepłej i cyrkulacji Opis stanu istniejącego Obecnie istniejące budynki Centrum Zdrowia Dziecka zasilane są w wodę z własnego ujęcia, oraz jako zasilanie rezerwowe z miejskiej sieci wodociągowej. Budynek bloku operacyjnego posiada swoje przyłącze wody na cele gospodarcze i p.poŝ., zasilane z sieci na terenie szpitala. W budynku znajdują się instalacje zimnej, ciepłej wody oraz cyrkulacji. Piony wody prowadzone są w szachtach instalacyjnych i na poziomach poszczególnych kondygnacji doprowadzone są do poszczególnych urządzeń. Woda ciepła przygotowywana jest w centralnym węźle cieplnym, zlokalizowanym na poziomie piwnicy. Instalacje wykonane są głównie z rur tworzywowych.

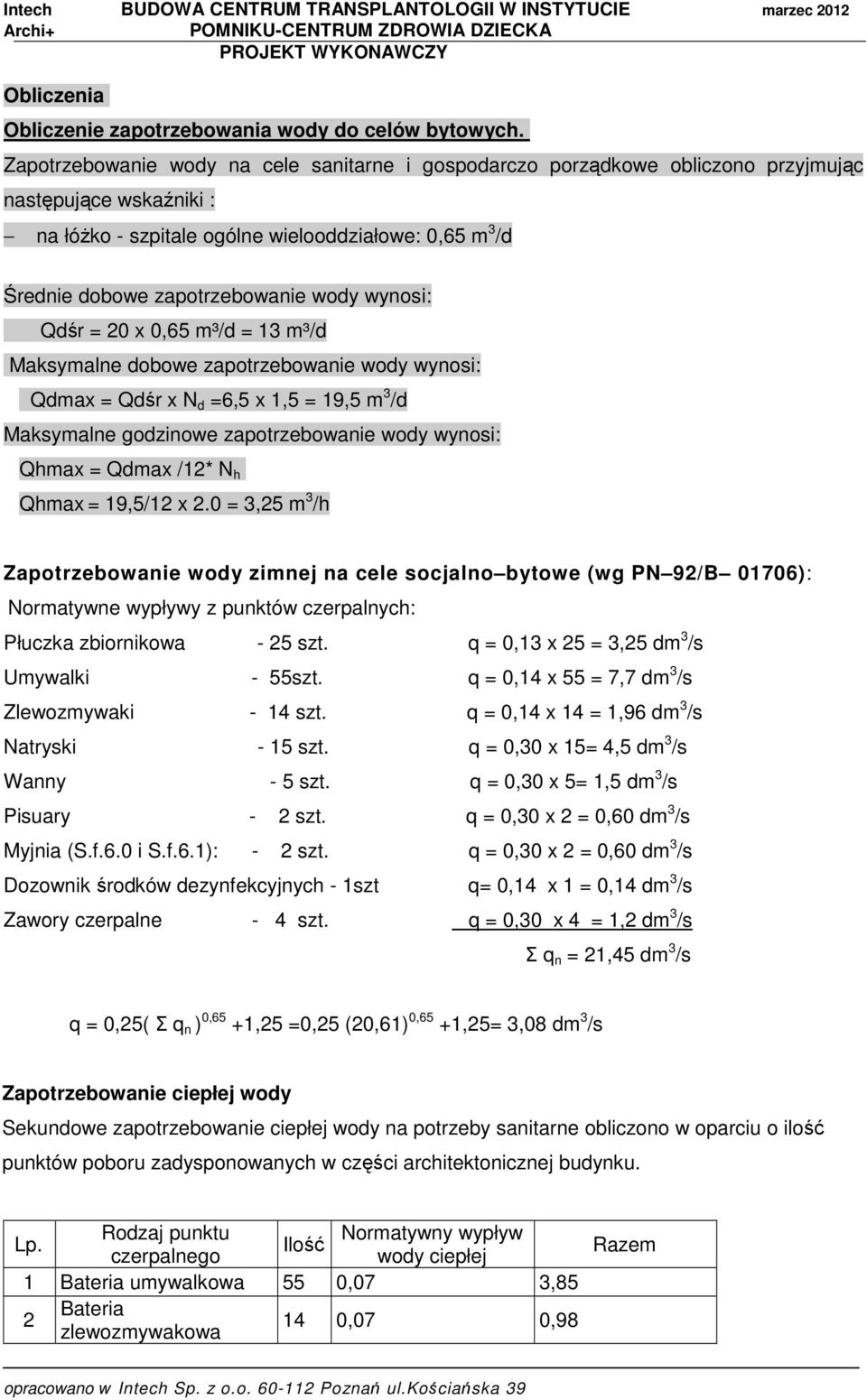

4 Obliczenia Obliczenie zapotrzebowania wody do celów bytowych. Zapotrzebowanie wody na cele sanitarne i gospodarczo porządkowe obliczono przyjmując następujące wskaźniki : na łóŝko - szpitale ogólne wielooddziałowe: 0,65 m 3 /d Średnie dobowe zapotrzebowanie wody wynosi: Qdśr = 20 x 0,65 m³/d = 13 m³/d Maksymalne dobowe zapotrzebowanie wody wynosi: Qdmax = Qdśr x N d =6,5 x 1,5 = 19,5 m 3 /d Maksymalne godzinowe zapotrzebowanie wody wynosi: Qhmax = Qdmax /12* N h Qhmax = 19,5/12 x 2.0 = 3,25 m 3 /h Zapotrzebowanie wody zimnej na cele socjalno bytowe (wg PN 92/B 01706): Normatywne wypływy z punktów czerpalnych: Płuczka zbiornikowa - 25 szt. q = 0,13 x 25 = 3,25 dm 3 /s Umywalki - 55szt. q = 0,14 x 55 = 7,7 dm 3 /s Zlewozmywaki - 14 szt. q = 0,14 x 14 = 1,96 dm 3 /s Natryski - 15 szt. q = 0,30 x 15= 4,5 dm 3 /s Wanny - 5 szt. q = 0,30 x 5= 1,5 dm 3 /s Pisuary - 2 szt. q = 0,30 x 2 = 0,60 dm 3 /s Myjnia (S.f.6.0 i S.f.6.1): - 2 szt. q = 0,30 x 2 = 0,60 dm 3 /s Dozownik środków dezynfekcyjnych - 1szt q= 0,14 x 1 = 0,14 dm 3 /s Zawory czerpalne - 4 szt. q = 0,30 x 4 = 1,2 dm 3 /s Σ q n = 21,45 dm 3 /s q = 0,25( Σ q n ) 0,65 +1,25 =0,25 (20,61) 0,65 +1,25= 3,08 dm 3 /s Zapotrzebowanie ciepłej wody Sekundowe zapotrzebowanie ciepłej wody na potrzeby sanitarne obliczono w oparciu o ilość punktów poboru zadysponowanych w części architektonicznej budynku. Lp. Rodzaj punktu Normatywny wypływ Ilość czerpalnego wody ciepłej 1 Bateria umywalkowa 55 0,07 3,85 2 Bateria zlewozmywakowa 14 0,07 0,98 Razem

5 3 Bateria natryskowa i wannowa 20 0,15 3,0 4 Myjnia 2 0,07 0,14 RAZEM 7,97 dm 3 /s Przepływ obliczeniowy : 2,57 dm3/s C. Opis projektowanej instalacji Poziom niskiego parteru będzie zasilany w wodę, z istniejącego w budynku przyłącza DN 100. Za zestawem wodomierzowym, zaprojektowane zostanie odejście zaopatrujące tylko oddział transplantologii. Ciepła woda przygotowywana będzie w projektowanym węźle cieplnym zlokalizowanym na poziomie piwnic i zostanie doprowadzona do przyborów sanitarnych i urządzeń technologicznych. Dla utrzymania temperatury ciepłej wody uŝytkowej w przewodach ciepłej wody przewiduje się instalację cyrkulacji z regulacyjnymi zaworami termostatycznymi. W celu termicznego zrównowaŝenia w instalacji cyrkulacji c.w.u. projektuje się na głównych odejściach wielofunkcyjne zawory regulacyjne Aquastrom typu T prod. Oventrop. Regulacja temperatury wody cyrkulacyjnej odbywać się będzie poprzez wbudowany zawór termostatyczny. Zalecany zakres regulacji zaworu wynosi 40-65ºC, fabrycznie zawór ustawiony jest na wartość 57ºC. Zmianę nastawy dokonuje się ręcznie, a ustawioną wartość temperatury moŝna zabezpieczyć, przy pomocy plomby, przed nieuprawnioną zmianą. Instalacje wody zimnej, ciepłej i cyrkulacji rozprowadzone będą pod stropem kondygnacji budynku, następnie podejściami prowadzonymi w ściankach instalacyjnych, będą rozprowadzane do urządzeń technologicznych i przyborów sanitarnych. Na odgałęzieniach zamontować zawory odcinające (wg aksonometrii). Na podłączeniu do urządzeń technologicznych zamontowane zostaną zawory antyskaŝeniowe BA 2760 DN 15 (myjnie dezynfektory w brudownikach i dozownik środków dezynfekcyjnych w pomieszczeniu porządkowym).zawory naleŝy zamontować w przestrzeni sufitu podwieszonego, rozbieralnego,aby zapewnić do nich dostęp, a odwodnienia włączyć do najbliŝszego pionu kanalizacyjnego. Projektowana instalacja będzie umoŝliwiać wykonanie dezynfekcji termicznej instalacji ciepłej wody, w celu zabezpieczenia przed bakteriami legionella. W pomieszczeniach montować baterie f-my KLUDI odpowiednio : TRO43,TRO44,TRP05,TRP06,TRP07,TRPO08,TRI01,TRI03,TRIO04,TRIO05,TRIO6,TRI07,TRO11,TRO44:przy umywalkach baterie stojące Kludi Medi Mix,nie wymagające kontaktu z dłonią w pozostałych pomieszczeniach zamontować baterie umywalkowe stojące, baterie zlewozmywakowe oraz natryskowe Kludi wg zestawienia (w natryskach z zestawem natryskowym Kludi Zenta 1S).

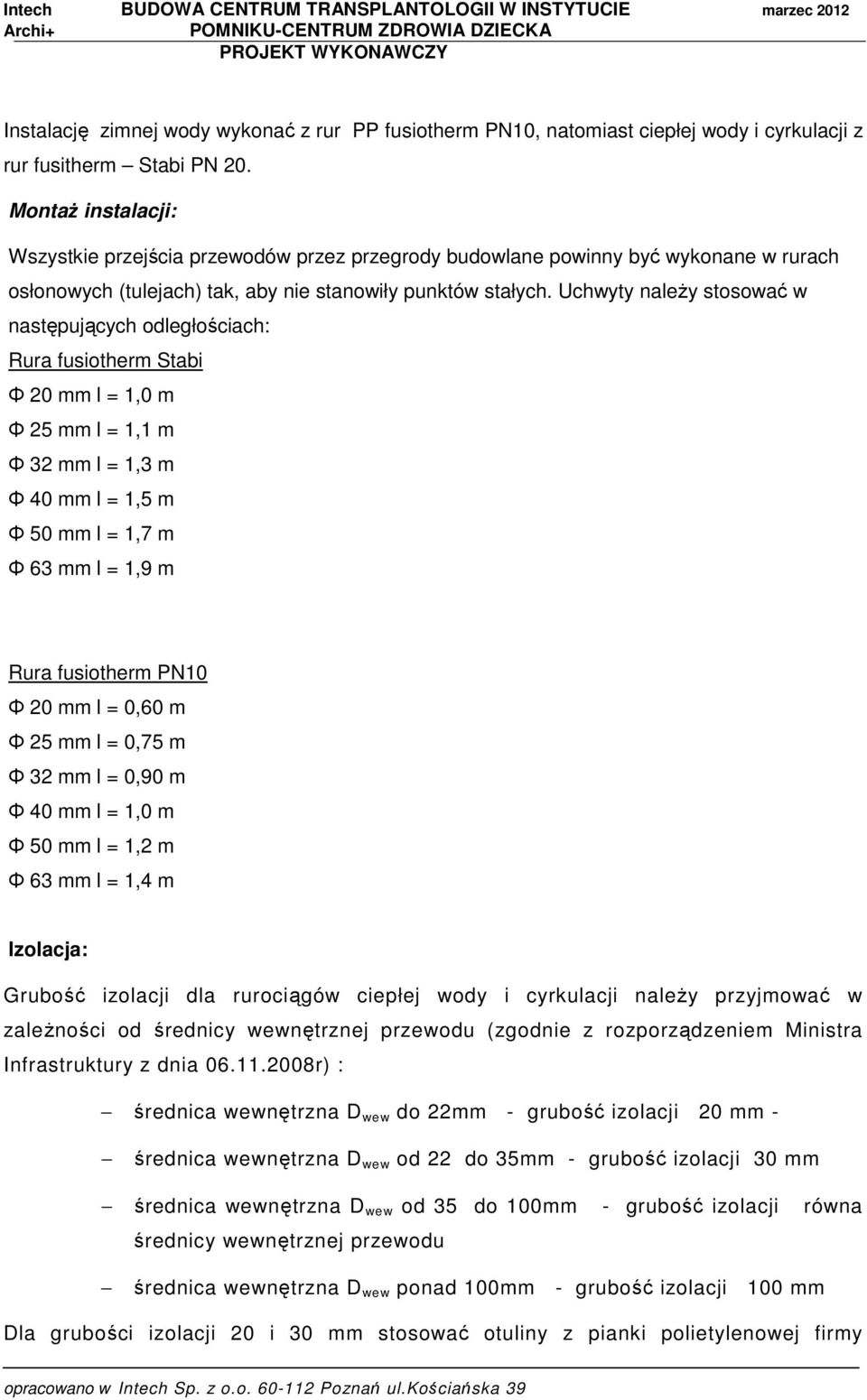

6 Instalację zimnej wody wykonać z rur PP fusiotherm PN10, natomiast ciepłej wody i cyrkulacji z rur fusitherm Stabi PN 20. MontaŜ instalacji: Wszystkie przejścia przewodów przez przegrody budowlane powinny być wykonane w rurach osłonowych (tulejach) tak, aby nie stanowiły punktów stałych. Uchwyty naleŝy stosować w następujących odległościach: Rura fusiotherm Stabi Φ 20 mm l = 1,0 m Φ 25 mm l = 1,1 m Φ 32 mm l = 1,3 m Φ 40 mm l = 1,5 m Φ 50 mm l = 1,7 m Φ 63 mm l = 1,9 m Rura fusiotherm PN10 Φ 20 mm l = 0,60 m Φ 25 mm l = 0,75 m Φ 32 mm l = 0,90 m Φ 40 mm l = 1,0 m Φ 50 mm l = 1,2 m Φ 63 mm l = 1,4 m Izolacja: Grubość izolacji dla rurociągów ciepłej wody i cyrkulacji naleŝy przyjmować w zaleŝności od średnicy wewnętrznej przewodu (zgodnie z rozporządzeniem Ministra Infrastruktury z dnia r) : średnica wewnętrzna D wew do 22mm - grubość izolacji 20 mm - średnica wewnętrzna D wew od 22 do 35mm - grubość izolacji 30 mm średnica wewnętrzna D wew od 35 do 100mm - grubość izolacji równa średnicy wewnętrznej przewodu średnica wewnętrzna D wew ponad 100mm - grubość izolacji 100 mm Dla grubości izolacji 20 i 30 mm stosować otuliny z pianki polietylenowej firmy

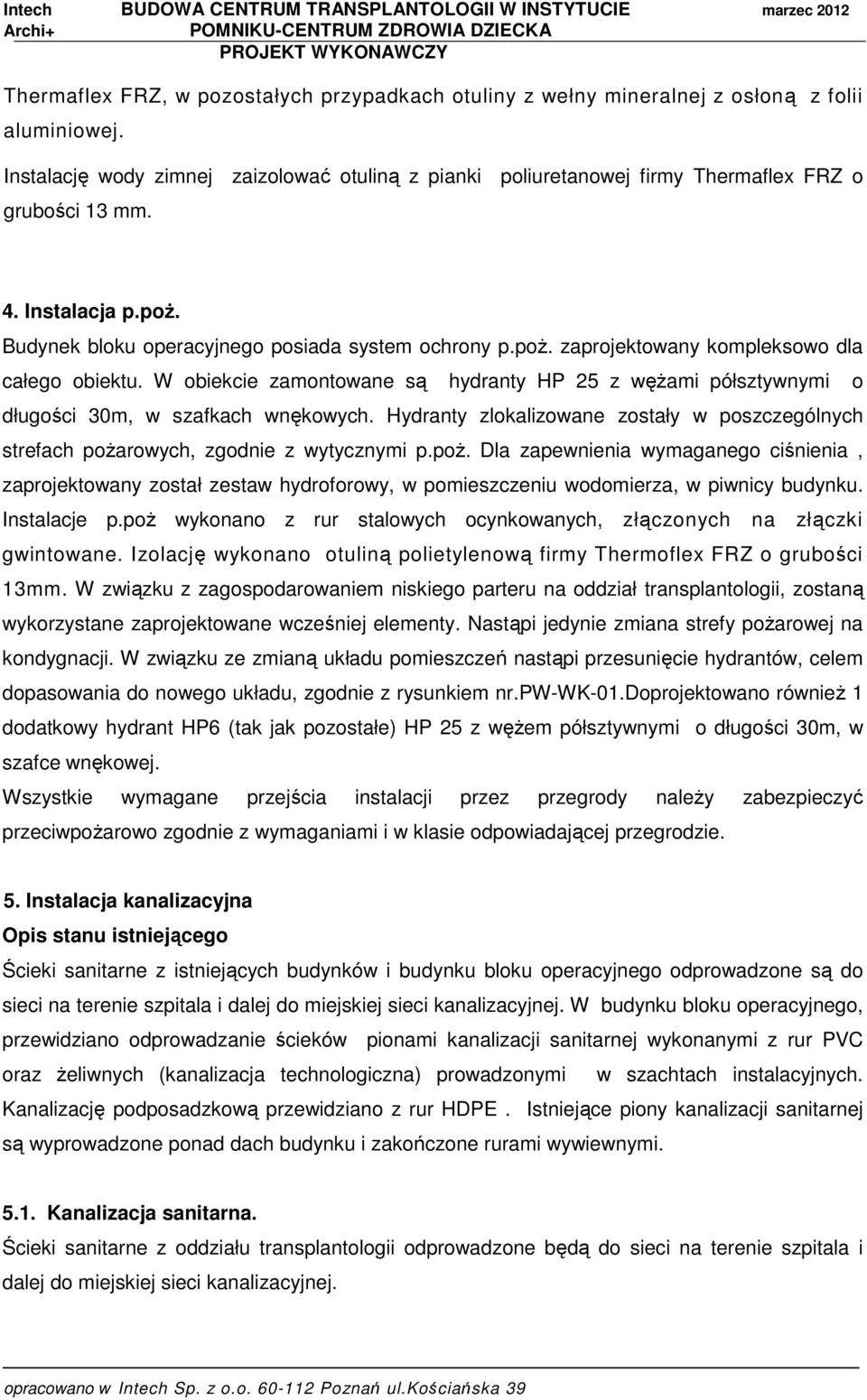

7 Thermaflex FRZ, w pozostałych przypadkach otuliny z wełny mineralnej z osłoną z folii aluminiowej. Instalację wody zimnej zaizolować otuliną z pianki poliuretanowej firmy Thermaflex FRZ o grubości 13 mm. 4. Instalacja p.poŝ. Budynek bloku operacyjnego posiada system ochrony p.poŝ. zaprojektowany kompleksowo dla całego obiektu. W obiekcie zamontowane są hydranty HP 25 z węŝami półsztywnymi o długości 30m, w szafkach wnękowych. Hydranty zlokalizowane zostały w poszczególnych strefach poŝarowych, zgodnie z wytycznymi p.poŝ. Dla zapewnienia wymaganego ciśnienia, zaprojektowany został zestaw hydroforowy, w pomieszczeniu wodomierza, w piwnicy budynku. Instalacje p.poŝ wykonano z rur stalowych ocynkowanych, złączonych na złączki gwintowane. Izolację wykonano otuliną polietylenową firmy Thermoflex FRZ o grubości 13mm. W związku z zagospodarowaniem niskiego parteru na oddział transplantologii, zostaną wykorzystane zaprojektowane wcześniej elementy. Nastąpi jedynie zmiana strefy poŝarowej na kondygnacji. W związku ze zmianą układu pomieszczeń nastąpi przesunięcie hydrantów, celem dopasowania do nowego układu, zgodnie z rysunkiem nr.pw-wk-01.doprojektowano równieŝ 1 dodatkowy hydrant HP6 (tak jak pozostałe) HP 25 z węŝem półsztywnymi o długości 30m, w szafce wnękowej. Wszystkie wymagane przejścia instalacji przez przegrody naleŝy zabezpieczyć przeciwpoŝarowo zgodnie z wymaganiami i w klasie odpowiadającej przegrodzie. 5. Instalacja kanalizacyjna Opis stanu istniejącego Ścieki sanitarne z istniejących budynków i budynku bloku operacyjnego odprowadzone są do sieci na terenie szpitala i dalej do miejskiej sieci kanalizacyjnej. W budynku bloku operacyjnego, przewidziano odprowadzanie ścieków pionami kanalizacji sanitarnej wykonanymi z rur PVC oraz Ŝeliwnych (kanalizacja technologiczna) prowadzonymi w szachtach instalacyjnych. Kanalizację podposadzkową przewidziano z rur HDPE. Istniejące piony kanalizacji sanitarnej są wyprowadzone ponad dach budynku i zakończone rurami wywiewnymi Kanalizacja sanitarna. Ścieki sanitarne z oddziału transplantologii odprowadzone będą do sieci na terenie szpitala i dalej do miejskiej sieci kanalizacyjnej.
