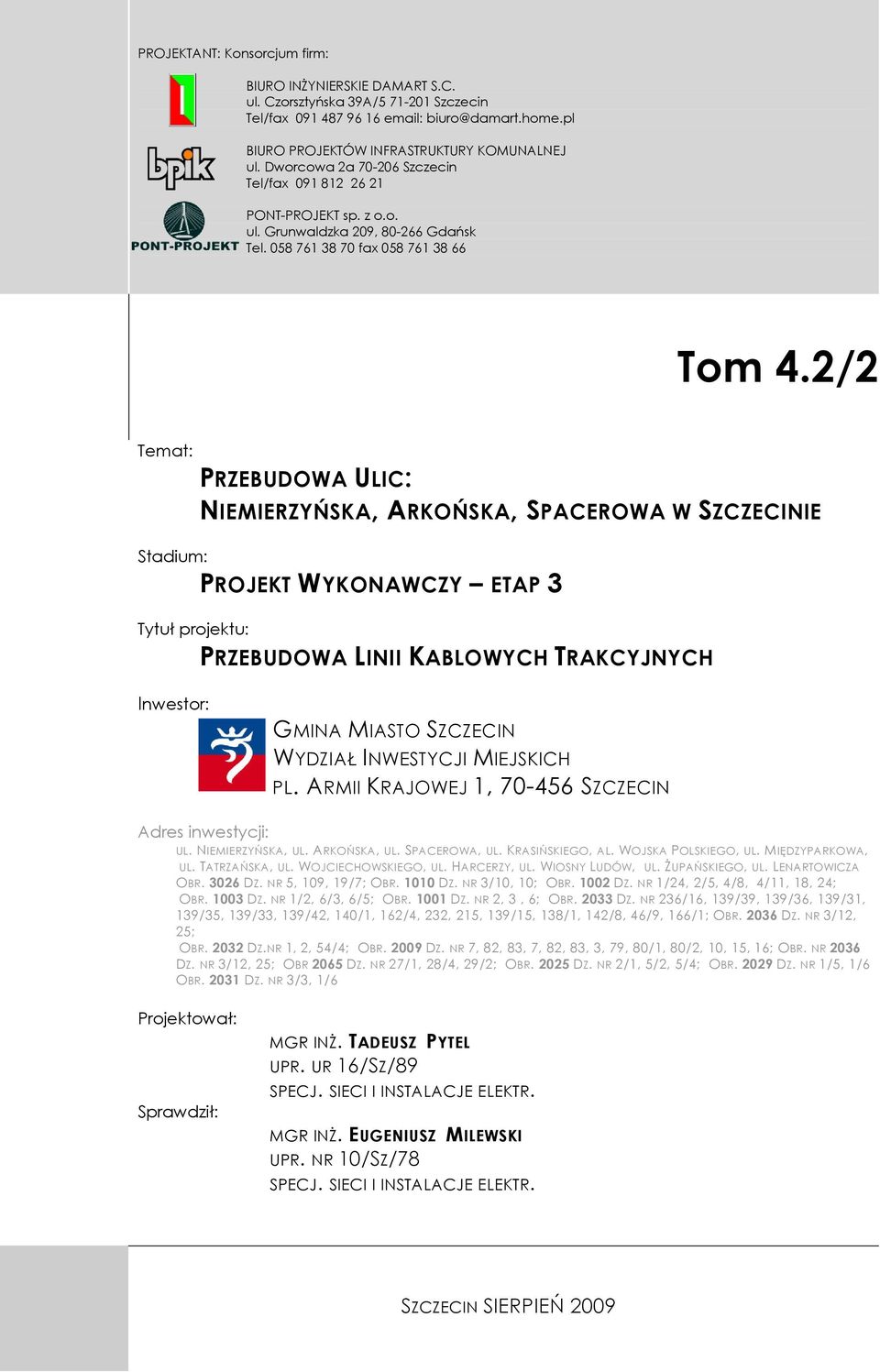

Tom 4.2/2 PRZEBUDOWA ULIC: NIEMIERZYŃSKA, ARKOŃSKA, SPACEROWA W SZCZECINIE PROJEKT WYKONAWCZY ETAP 3 PRZEBUDOWA LINII KABLOWYCH TRAKCYJNYCH

Wielkość: px
Rozpocząć pokaz od strony:

Download "Tom 4.2/2 PRZEBUDOWA ULIC: NIEMIERZYŃSKA, ARKOŃSKA, SPACEROWA W SZCZECINIE PROJEKT WYKONAWCZY ETAP 3 PRZEBUDOWA LINII KABLOWYCH TRAKCYJNYCH"

Transkrypt

1 PROJEKTANT: Konsorcjum firm: BIURO INŻYNIERSKIE DAMART S.C. ul. Czorsztyńska 39A/ Szczecin Tel/fax BIURO PROJEKTÓW INFRASTRUKTURY KOMUNALNEJ ul. Dworcowa 2a Szczecin Tel/fax PONT-PROJEKT sp. z o.o. ul. Grunwaldzka 209, Gdańsk Tel fax Tom 4.2/2 Temat: PRZEBUDOWA ULIC: NIEMIERZYŃSKA, ARKOŃSKA, SPACEROWA W SZCZECINIE Stadium: PROJEKT WYKONAWCZY ETAP 3 Tytuł projektu: PRZEBUDOWA LINII KABLOWYCH TRAKCYJNYCH Inwestor: GMINA MIASTO SZCZECIN WYDZIAŁ INWESTYCJI MIEJSKICH PL. ARMII KRAJOWEJ 1, SZCZECIN Adres inwestycji: UL. NIEMIERZYŃSKA, UL. ARKOŃSKA, UL. SPACEROWA, UL. KRASIŃSKIEGO, AL. WOJSKA POLSKIEGO, UL. MIĘDZYPARKOWA, UL. TATRZAŃSKA, UL. WOJCIECHOWSKIEGO, UL. HARCERZY, UL. WIOSNY LUDÓW, UL. ŻUPAŃSKIEGO, UL. LENARTOWICZA OBR DZ. NR 5, 109, 19/7; OBR DZ. NR 3/10, 10; OBR DZ. NR 1/24, 2/5, 4/8, 4/11, 18, 24; OBR DZ. NR 1/2, 6/3, 6/5; OBR DZ. NR 2, 3, 6; OBR DZ. NR 236/16, 139/39, 139/36, 139/31, 139/35, 139/33, 139/42, 140/1, 162/4, 232, 215, 139/15, 138/1, 142/8, 46/9, 166/1; OBR DZ. NR 3/12, 25; OBR DZ.NR 1, 2, 54/4; OBR DZ. NR 7, 82, 83, 7, 82, 83, 3, 79, 80/1, 80/2, 10, 15, 16; OBR. NR 2036 DZ. NR 3/12, 25; OBR 2065 DZ. NR 27/1, 28/4, 29/2; OBR DZ. NR 2/1, 5/2, 5/4; OBR DZ. NR 1/5, 1/6 OBR DZ. NR 3/3, 1/6 Projektował: Sprawdził: MGR INŻ. TADEUSZ PYTEL UPR. UR 16/SZ/89 SPECJ. SIECI I INSTALACJE ELEKTR. MGR INŻ. EUGENIUSZ MILEWSKI UPR. NR 10/SZ/78 SPECJ. SIECI I INSTALACJE ELEKTR. SZCZECIN SIERPIEŃ 2009

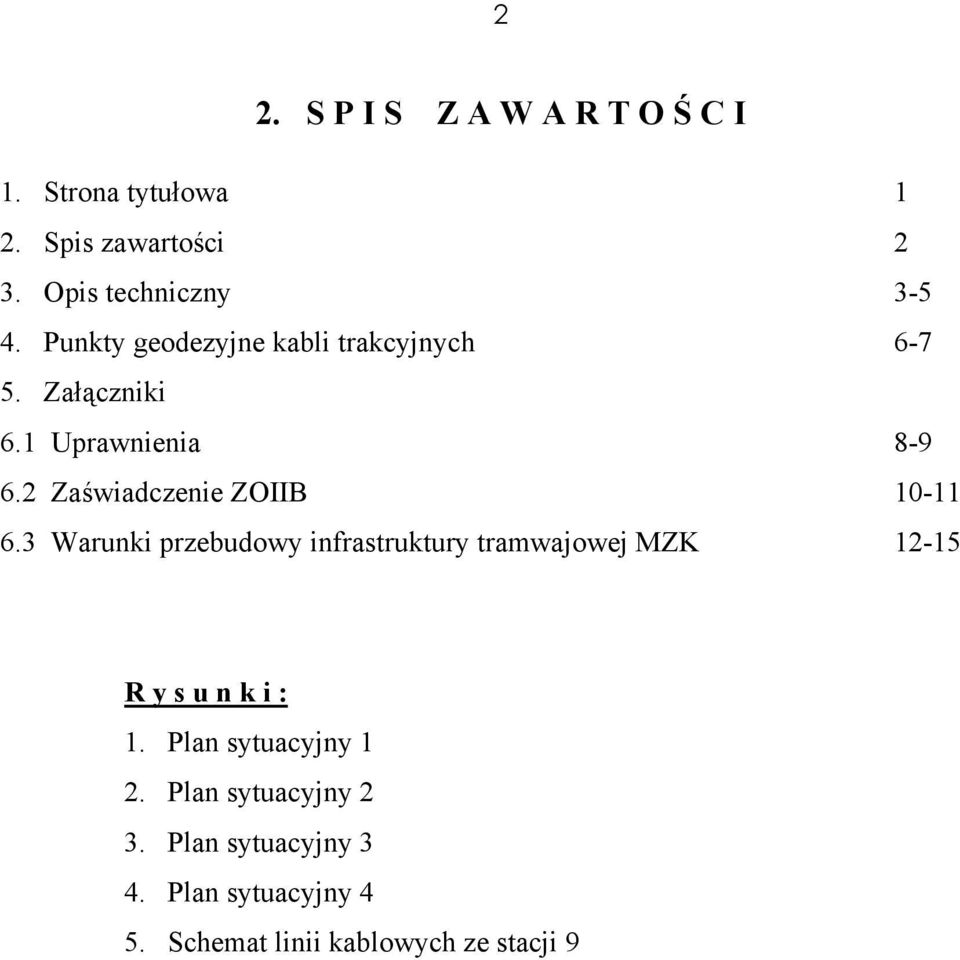

2 2 2. S P I S Z A W A R T O Ś C I 1. Strona tytułowa 1 2. Spis zawartości 2 3. Opis techniczny Punkty geodezyjne kabli trakcyjnych Załączniki 6.1 Uprawnienia Zaświadczenie ZOIIB Warunki przebudowy infrastruktury tramwajowej MZK R y s u n k i : 1. Plan sytuacyjny 1 2. Plan sytuacyjny 2 3. Plan sytuacyjny 3 4. Plan sytuacyjny 4 5. Schemat linii kablowych ze stacji 9

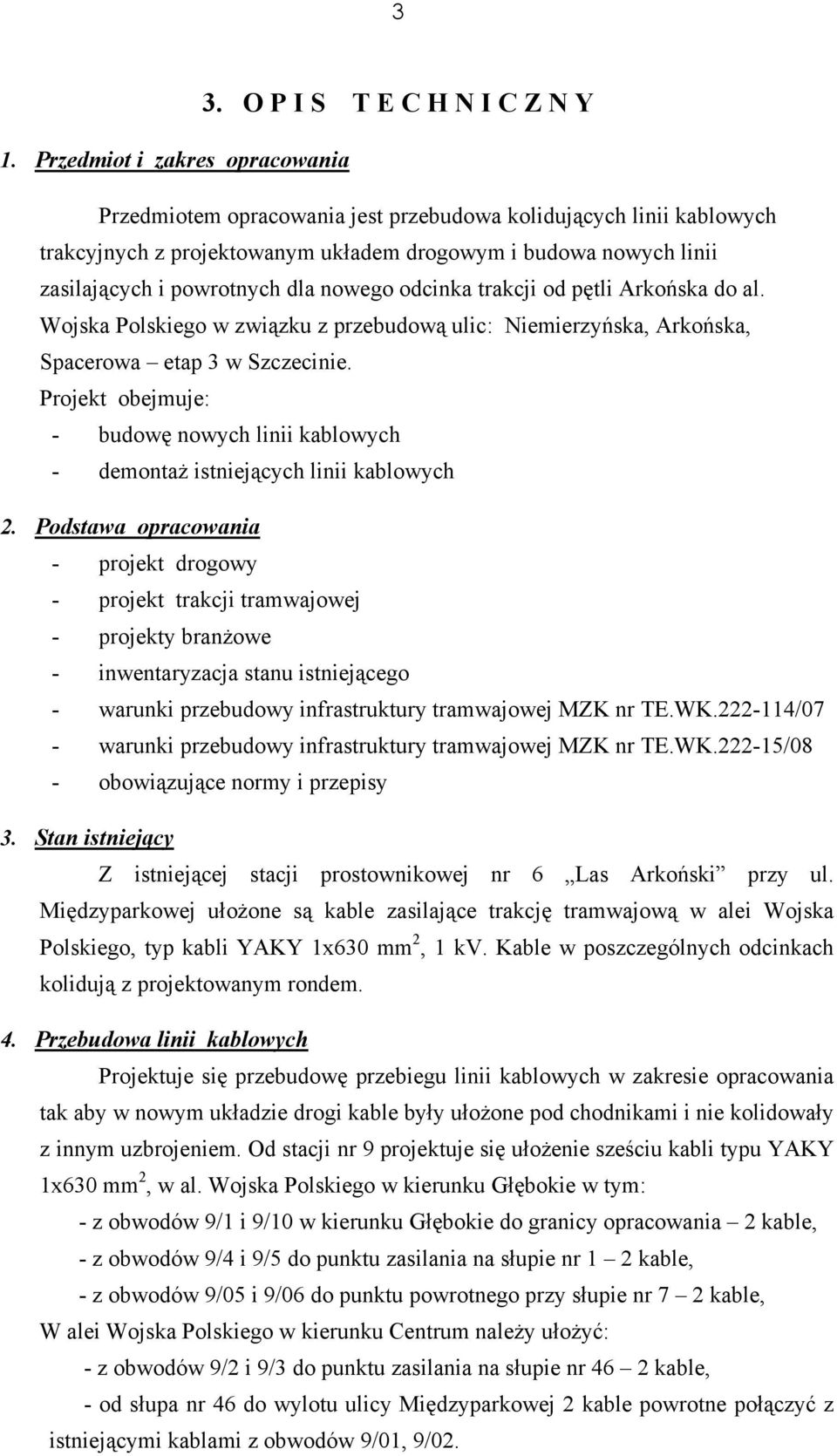

3 3 3. O P I S T E C H N I C Z N Y 1. Przedmiot i zakres opracowania Przedmiotem opracowania jest przebudowa kolidujących linii kablowych trakcyjnych z projektowanym układem drogowym i budowa nowych linii zasilających i powrotnych dla nowego odcinka trakcji od pętli Arkońska do al. Wojska Polskiego w związku z przebudową ulic: Niemierzyńska, Arkońska, Spacerowa etap 3 w Szczecinie. Projekt obejmuje: - budowę nowych linii kablowych - demontaż istniejących linii kablowych 2. Podstawa opracowania - projekt drogowy - projekt trakcji tramwajowej - projekty branżowe - inwentaryzacja stanu istniejącego - warunki przebudowy infrastruktury tramwajowej MZK nr TE.WK /07 - warunki przebudowy infrastruktury tramwajowej MZK nr TE.WK /08 - obowiązujące normy i przepisy 3. Stan istniejący Z istniejącej stacji prostownikowej nr 6 Las Arkoński przy ul. Międzyparkowej ułożone są kable zasilające trakcję tramwajową w alei Wojska Polskiego, typ kabli YAKY 1x630 mm 2, 1 kv. Kable w poszczególnych odcinkach kolidują z projektowanym rondem. 4. Przebudowa linii kablowych Projektuje się przebudowę przebiegu linii kablowych w zakresie opracowania tak aby w nowym układzie drogi kable były ułożone pod chodnikami i nie kolidowały z innym uzbrojeniem. Od stacji nr 9 projektuje się ułożenie sześciu kabli typu YAKY 1x630 mm 2, w al. Wojska Polskiego w kierunku Głębokie w tym: - z obwodów 9/1 i 9/10 w kierunku Głębokie do granicy opracowania 2 kable, - z obwodów 9/4 i 9/5 do punktu zasilania na słupie nr 1 2 kable, - z obwodów 9/05 i 9/06 do punktu powrotnego przy słupie nr 7 2 kable, W alei Wojska Polskiego w kierunku Centrum należy ułożyć: - z obwodów 9/2 i 9/3 do punktu zasilania na słupie nr 46 2 kable, - od słupa nr 46 do wylotu ulicy Międzyparkowej 2 kable powrotne połączyć z istniejącymi kablami z obwodów 9/01, 9/02.

4 4 Dla zasilania nowej trakcji w ulicy Spacerowej i Arkońskiej projektuje się ułożenie sześciu kabli typu YAKY 1x630 mm 2, - z obwodów 9/11 i 9/12 do punktu zasilania na słupie nr 102, - z obwodów 9/13 i 9/14 do punktu zasilania na słupie nr 54, - z obwodów 9/07 i 9/08 do punktu powrotnego przy słupie nr 58, Dla łączenia kabli stosować mufy kablowe typu SJ-4/1kV (lub równorzędne). Końce kabli w punkcie zasilania zarobić głowicami termokurczliwymi. Dla kabli powrotnych na przyłączach torowych instalować skrzynki łącznikowe. 5. Układanie kabli Kable należy układać w rowach na podsypce piaskowej gr. 10cm i zasypać warstwą piasku gr. 10cm oraz gruntu rodzimego gr. 15cm a następnie przykryć folią o szerokości minimum 20cm, niebieską dla kabli do 1kV. Grunt należy zagęszczać co 20cm. Głębokość ułożenia kabli mierzona od powierzchni gruntu powinna wynosić 70cm pod chodnikami i 100cm pod drogami. Kable powinny być ułożone linią falistą z zapasem wystarczającym do skompensowania możliwych przesunięć gruntu. Pod drogami i wjazdami na posesje kable układać w rurach osłonowych grubościennych typu SRS-110 niebieskich. Miejsca wprowadzenia kabli do rur powinny być uszczelnione nasmołowanymi szmatami, sznurami lub pakułami, uniemożliwiającymi przedostawanie się do ich wnętrza wody i ich zamuleniu. Przy mufach kablowych po obu stronach pozostawić zapas kabli nie mniej niż 1m dla kabli do 1kV w izolacji z tworzyw sztucznych. Kable powinny być na całej długości zaopatrzone w trwałe opaski kablowe rozmieszczone w odstępach nie większych niż 10 m i przy mufach. Na oznacznikach powinny znajdować się trwałe napisy zawierające: - symbol i nr ewidencyjny linii kablowej - oznaczenie typu kabla - znak użytkownika kabla - znak fazy (przy kablach jednożyłowych) - rok ułożenia kabla Treść oznaczników kablowych uzgodnić z użytkownikiem. Kable układać zgodnie z normą PN-76/E/ Ochrona przeciwporażeniowa W sieci kablowej 1 kv jako ochronę od porażeń prądem elektrycznym zastosowano szybkie wyłączanie zasilania.

5 5 7. Uwagi końcowe W czasie wykonywania robót należy przeprowadzić pomiary: - głębokości ułożenia kabla - grubości podsypki piaskowej nad i pod kablem - odległości folii ochronnej od kabla - stopnia zagęszczenia gruntu nad kablem Wykonawca ma obowiązek wykonania pomiarów linii kablowej i przedłożenia do odbioru protokołów tych pomiarów: - sprawdzenie ciągłości żył roboczych i powrotnych oraz zgodności faz - pomiar rezystancji i próbę napięciową izolacji Opracował: Tadeusz Pytel

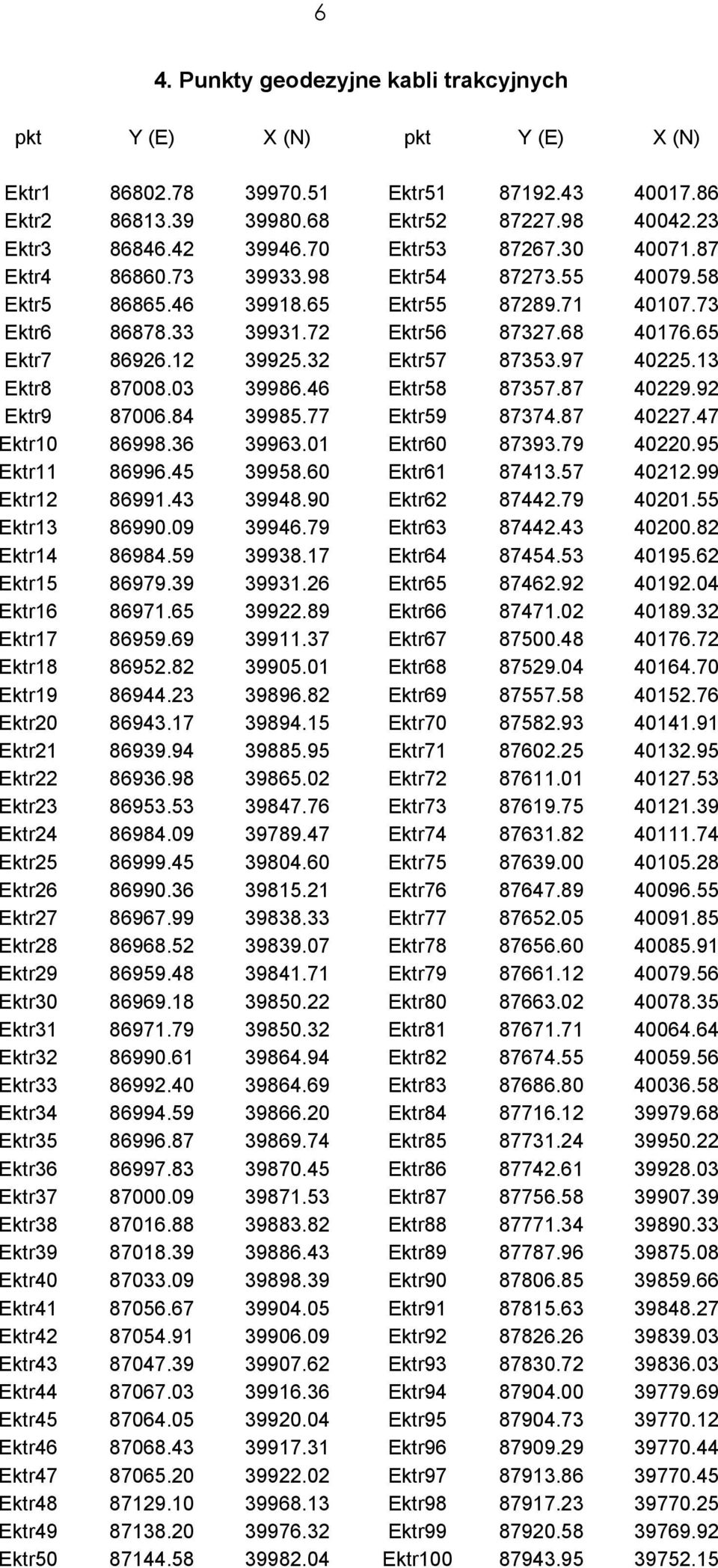

6 6 4. Punkty geodezyjne kabli trakcyjnych pkt Y (E) X (N) pkt Y (E) X (N) Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr Ektr

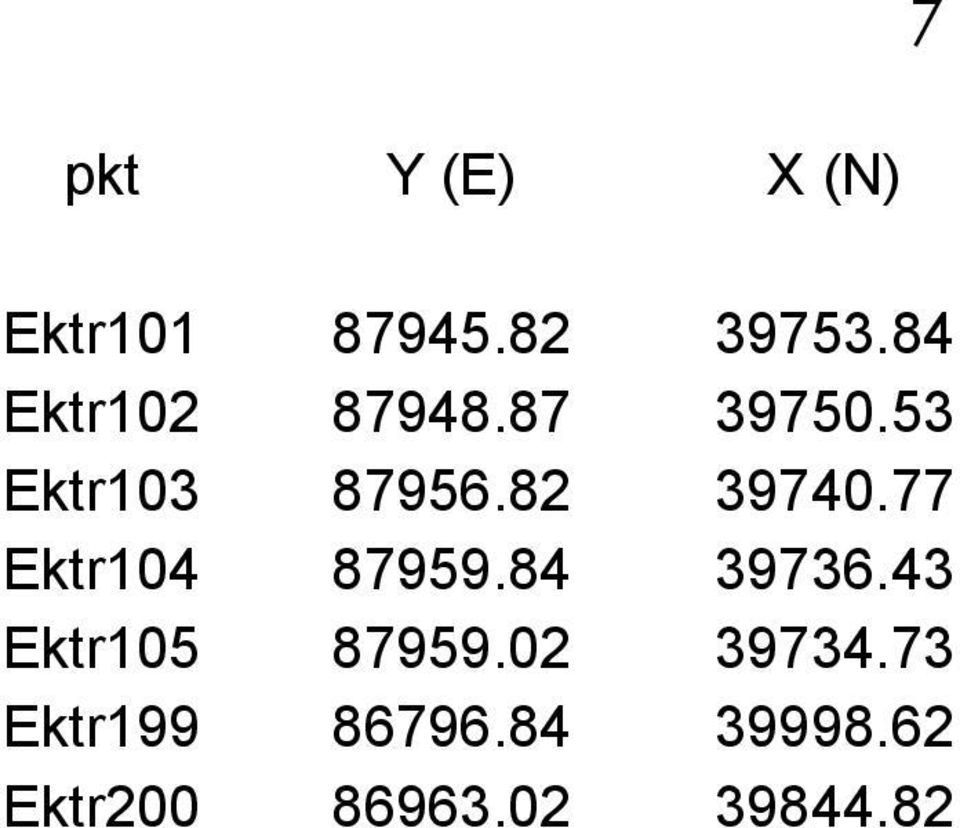

7 pkt Y (E) X (N) 7 Ektr Ektr Ektr Ektr Ektr Ektr Ektr
