1 Biuro Studiów i Projektów Służby Zdrowia we Wrocławiu sp. z o.o WROCŁAW pl. Solidarności 1/3/5 tel/fax , PROJEKT WYKONAWCZY PRZEBUDOWY ISTNIEJĄCEGO ODCINKA LINII KABLOWEJ SN 15 kv OBIEKT: ADRES: INWESTOR: TEMAT: POWIATOWY SZPITAL im. dr TYTUSA CHAŁUBIŃSKIEGO BUDYNEK E, ODDZIAŁ REHABILITACJI KARDIOLOGICZNEJ ul. KAMIENIEC 10, ZAKOPANE POWIATOWY SZPITAL im. dr TYTUSA CHAŁUBIŃSKIEGO ul. KAMIENIEC 10, ZAKOPANE NADBUDOWA Z ROZBUDOWĄ BUDYNKU E NA POTRZEBY ODDZIAŁU REHABILITACJI KARDIOLOGICZNEJ Branża Imię i nazwisko Data Podpis Projektant inst.elektrycznej Sprawdzający inst.elektrycznej mgr inż. Zbigniew Wawrzyniak nr upr. UAN.VI-f/38/88 mgr inż. Zbigniew Barszczyk nr upr. UAN.VI-f/3/59/ r r. WROCŁAW, KWIECIEŃ 2016

dr TYTUSA CHAŁUBIŃSKIEGO BUDYNEK E, ODDZIAŁ REHABILITACJI KARDIOLOGICZNEJ ul. KAMIENIEC 10, 34-500 ZAKOPANE POWIATOWY SZPITAL im. dr TYTUSA CHAŁUBIŃSKIEGO ul.

2 1. DANE OGÓLNE 1.1. Podstawa opracowania Projekt opracowano w oparciu o: - Zlecenie Inwestora - Projekt Budowlany - Projekty branżowe: architektoniczny, drogowy, sanitarny. - Obowiązujące przepisy i normy 1.2. Zakres opracowania Dokumentacja niniejsza obejmuje Projekt Wykonawczy dla przełożenia kabli ś.n. dla nadbudowy i rozbudowy bloku E na potrzeby oddziału rehabilitacji kardiologicznej szpitala powiatowego im. Dr Tytusa Chałubińskiego w Zakopanym 1.3. Opracowania typowe Katalog kabli energetycznych; Katalog muf kablowych Katalog rur osłonowych prod. AROT 2. PRZEŁOŻENIE KABLI Ś.Ń 2.1. Zakres W związku z projektowanymi wykopami pod stopy fundamentowe słupów podpierających projektowaną w osi A ścianę zewnętrzną nadbudowywanej kondygnacji I-go piętra, nadbudowanego nad parterem oraz wykonanie wykopów pod fundamenty ścian i zagłębień zewnętrznej klatki schodowej oraz podszybia dźwigu szpitalnego, dobudowywanych do pawilonu E wystąpiła kolizja z istniejącymi kablami średniego napięcia 15kV. Lista kabli kolidujących z planowaną inwestycją podanych w warunkach technicznych usunięcia kolizji sieci elektroenergetycznych przez TAURON Dystrybucja z dnia : 1. Kabel SN 15kV HAKFtA 3x120mm2 relacji GPZ Kamieniec S-5156 Szpital 2. Kabel SN 15kV HAKFtA 3x70mm2 relacji S-5156 Szpital S-5044 Mirek 3. Kabel SN 15kV HAKFtA 3x120mm2 relacji S-5156 Szpital S-5327 Oczyszczalnia 4. Kabel SN 15kV 1xXRUHAKXS 3x120mm2 relacji GPZ Kamieniec S-5156 Szpital Zaprojektowano przebudowę istniejących w/w linii kablowych średniego napięcia poza obrys projektowanej rozbudowy- szczegóły przedstawiono na planie zagospodarowania terenu. Przebudowa będzie polegała na wykonaniu przebudowy w ten sposób by przerwy w przesyle energii elektrycznej były jak najkrótsze w związku z tym należy: 1. Wykonać przekopów kontrolnych w sposób ręczny w okolicach projektowanych miejsc mufowania istniejących kabli SN z projektowanymi.wytyczenia wg PZT powinien dokonać geodeta. Wykonane przekopy wykonywane będą na kablach czynnych pod napięciem dlatego pracy należy wykonywać w sposób szczególnie ostrożny koniecznie pod nadzorem kierownika robót elektrycznych. Przekopy kontrolne mają na celu ustalenia faktycznego przebiegu trasy istniejących kabli SN, oraz przygotowanie miejsc do mufowania w/w kabli. 2. Następnym etapem związanym z przebudową jest wytyczenie przez geodetę trasy pod nowy odcinek dla projektowanej przebudowy kabli SN, które wykonane będą kablami 3x [XRUHAKXS 1x120mm2], 3x [XRUHAKXS 3x70mm2] 20kV. Wykonanie wykopu przy użyciu sprzętu mechanicznego ( koparki ) na głębokość 0,8m. Na czas robót wykop powinien być zabezpieczony. 2

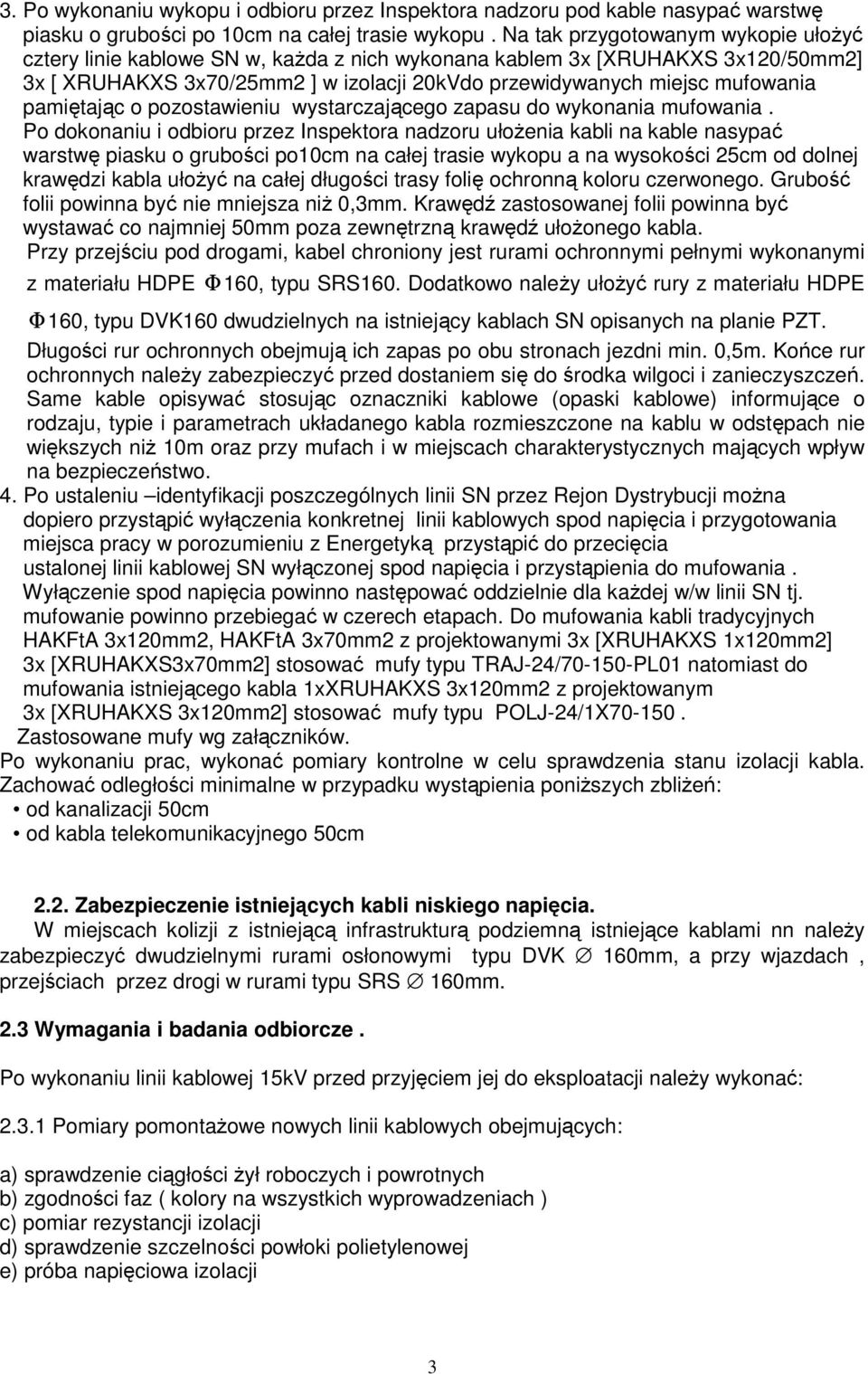

3 3. Po wykonaniu wykopu i odbioru przez Inspektora nadzoru pod kable nasypać warstwę piasku o grubości po 10cm na całej trasie wykopu. Na tak przygotowanym wykopie ułożyć cztery linie kablowe SN w, każda z nich wykonana kablem 3x [XRUHAKXS 3x120/50mm2] 3x [ XRUHAKXS 3x70/25mm2 ] w izolacji 20kVdo przewidywanych miejsc mufowania pamiętając o pozostawieniu wystarczającego zapasu do wykonania mufowania. Po dokonaniu i odbioru przez Inspektora nadzoru ułożenia kabli na kable nasypać warstwę piasku o grubości po10cm na całej trasie wykopu a na wysokości 25cm od dolnej krawędzi kabla ułożyć na całej długości trasy folię ochronną koloru czerwonego. Grubość folii powinna być nie mniejsza niż 0,3mm. Krawędź zastosowanej folii powinna być wystawać co najmniej 50mm poza zewnętrzną krawędź ułożonego kabla. Przy przejściu pod drogami, kabel chroniony jest rurami ochronnymi pełnymi wykonanymi z materiału HDPE Φ160, typu SRS160. Dodatkowo należy ułożyć rury z materiału HDPE Φ160, typu DVK160 dwudzielnych na istniejący kablach SN opisanych na planie PZT. Długości rur ochronnych obejmują ich zapas po obu stronach jezdni min. 0,5m. Końce rur ochronnych należy zabezpieczyć przed dostaniem się do środka wilgoci i zanieczyszczeń. Same kable opisywać stosując oznaczniki kablowe (opaski kablowe) informujące o rodzaju, typie i parametrach układanego kabla rozmieszczone na kablu w odstępach nie większych niż 10m oraz przy mufach i w miejscach charakterystycznych mających wpływ na bezpieczeństwo. 4. Po ustaleniu identyfikacji poszczególnych linii SN przez Rejon Dystrybucji można dopiero przystąpić wyłączenia konkretnej linii kablowych spod napięcia i przygotowania miejsca pracy w porozumieniu z Energetyką przystąpić do przecięcia ustalonej linii kablowej SN wyłączonej spod napięcia i przystąpienia do mufowania. Wyłączenie spod napięcia powinno następować oddzielnie dla każdej w/w linii SN tj. mufowanie powinno przebiegać w czerech etapach. Do mufowania kabli tradycyjnych HAKFtA 3x120mm2, HAKFtA 3x70mm2 z projektowanymi 3x [XRUHAKXS 1x120mm2] 3x [XRUHAKXS3x70mm2] stosować mufy typu TRAJ-24/ PL01 natomiast do mufowania istniejącego kabla 1xXRUHAKXS 3x120mm2 z projektowanym 3x [XRUHAKXS 3x120mm2] stosować mufy typu POLJ-24/1X Zastosowane mufy wg załączników. Po wykonaniu prac, wykonać pomiary kontrolne w celu sprawdzenia stanu izolacji kabla. Zachować odległości minimalne w przypadku wystąpienia poniższych zbliżeń: od kanalizacji 50cm od kabla telekomunikacyjnego 50cm 2.2. Zabezpieczenie istniejących kabli niskiego napięcia. W miejscach kolizji z istniejącą infrastrukturą podziemną istniejące kablami nn należy zabezpieczyć dwudzielnymi rurami osłonowymi typu DVK 160mm, a przy wjazdach, przejściach przez drogi w rurami typu SRS 160mm. 2.3 Wymagania i badania odbiorcze. Po wykonaniu linii kablowej 15kV przed przyjęciem jej do eksploatacji należy wykonać: Pomiary pomontażowe nowych linii kablowych obejmujących: a) sprawdzenie ciągłości żył roboczych i powrotnych b) zgodności faz ( kolory na wszystkich wyprowadzeniach ) c) pomiar rezystancji izolacji d) sprawdzenie szczelności powłoki polietylenowej e) próba napięciowa izolacji 3

pamiętając o pozostawieniu wystarczającego zapasu do wykonania mufowania.

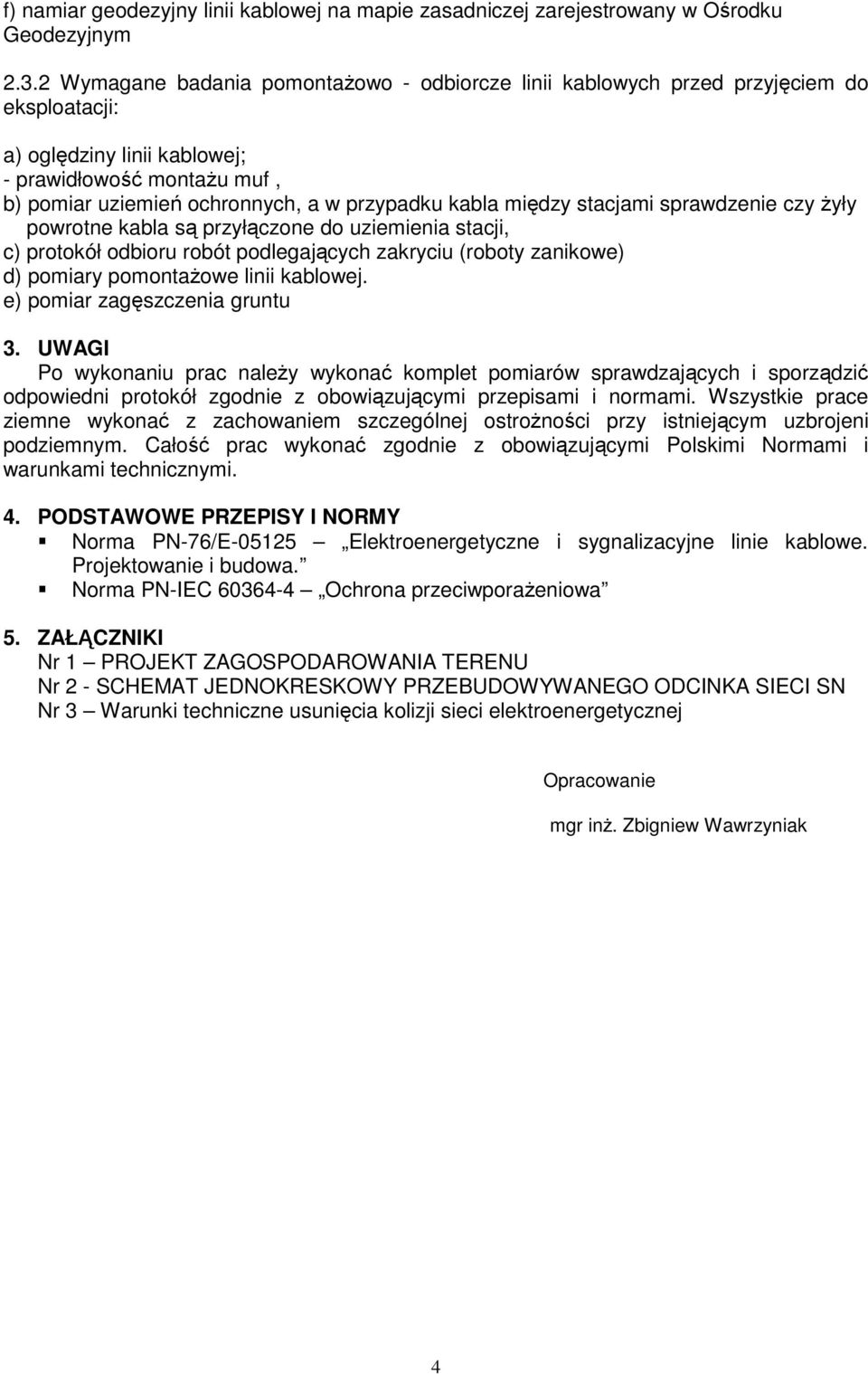

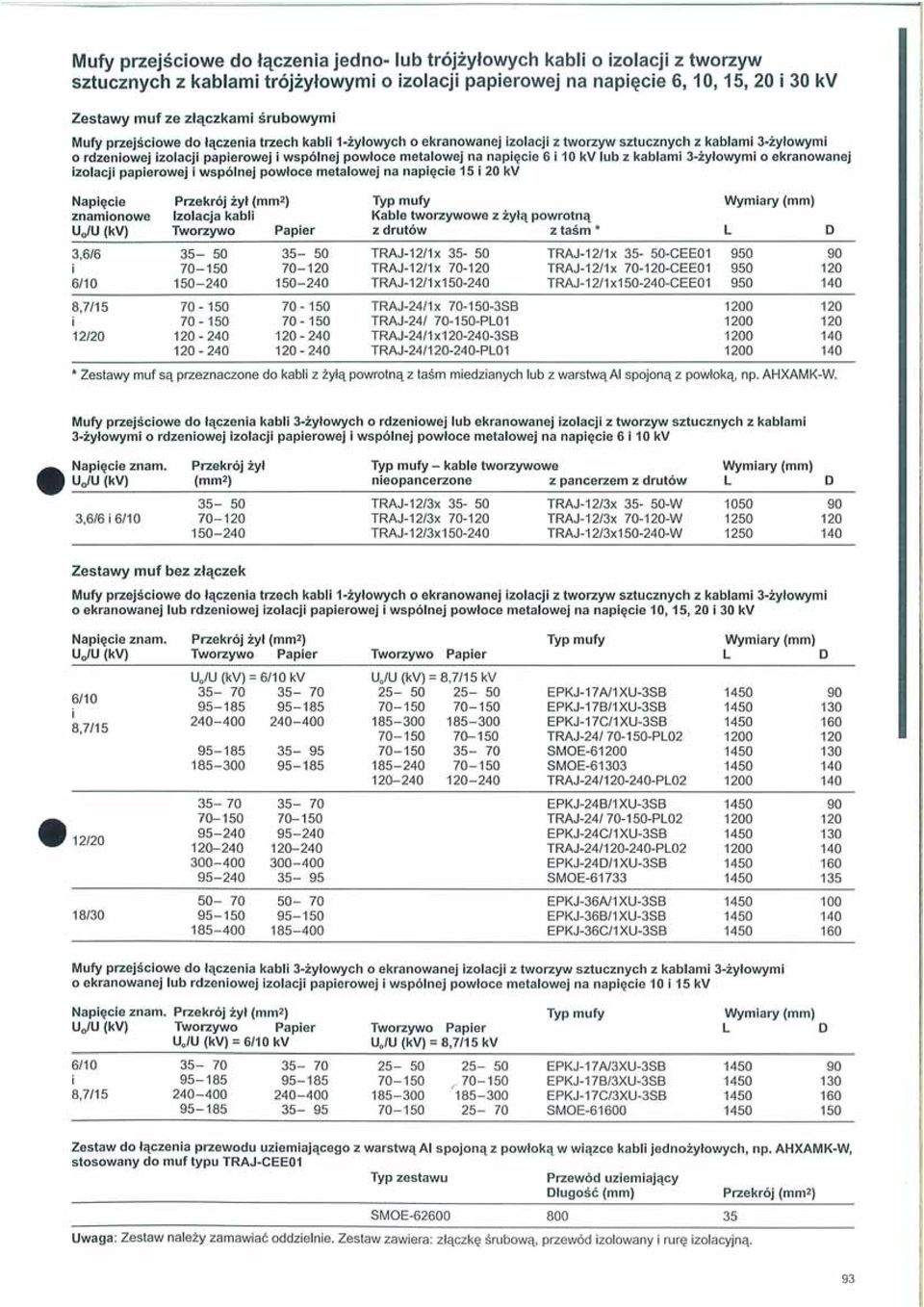

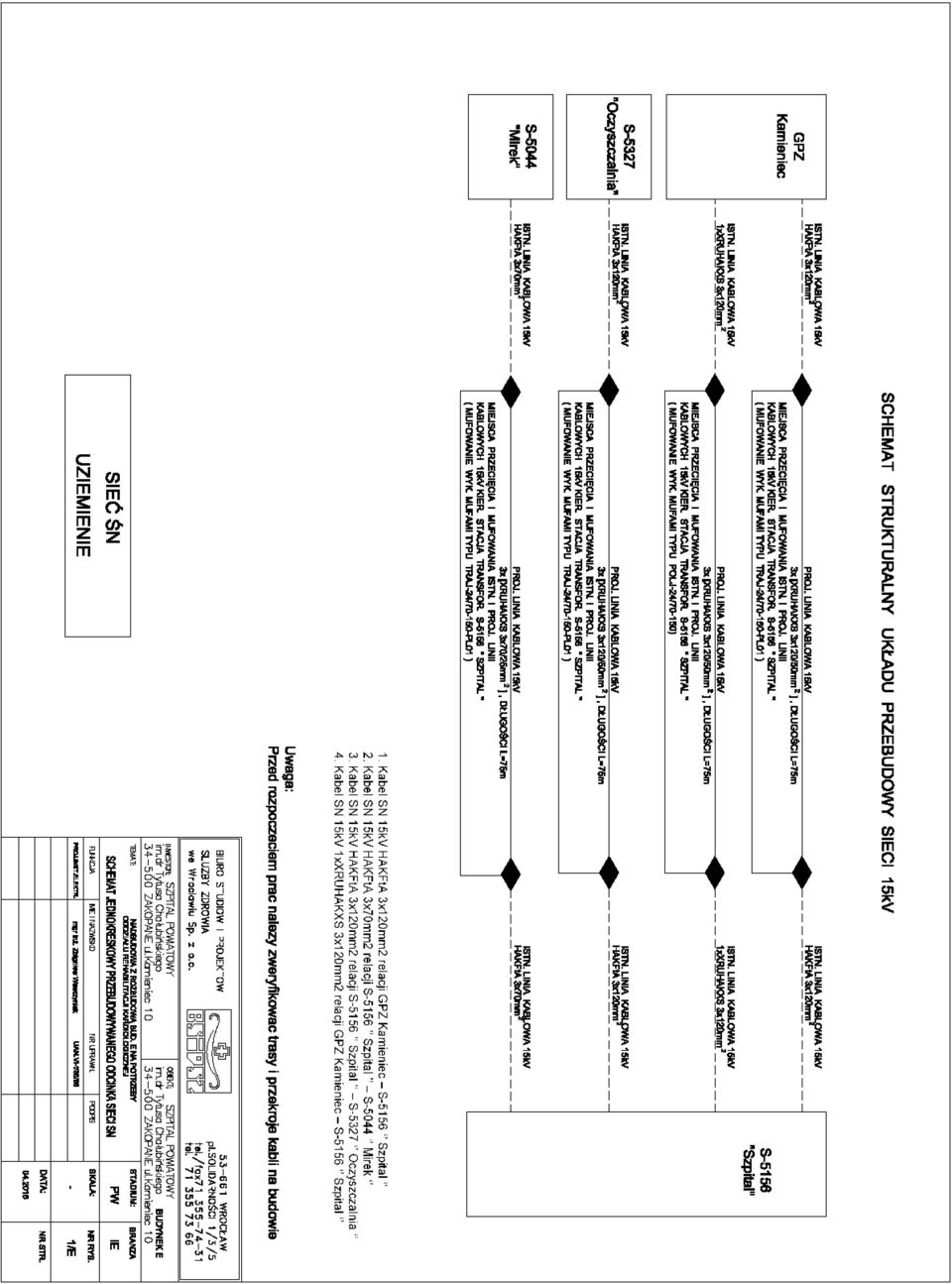

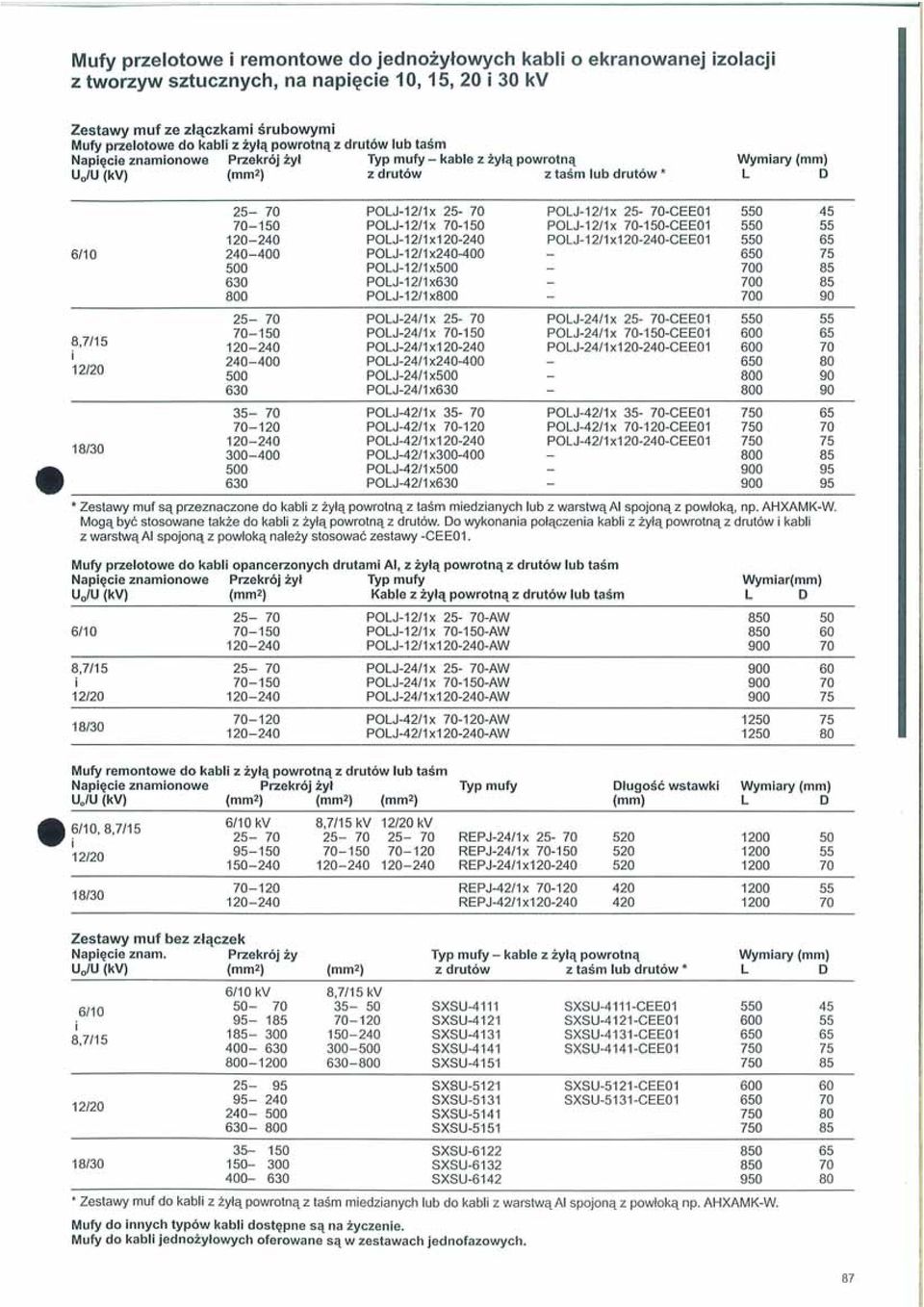

4 f) namiar geodezyjny linii kablowej na mapie zasadniczej zarejestrowany w Ośrodku Geodezyjnym Wymagane badania pomontażowo - odbiorcze linii kablowych przed przyjęciem do eksploatacji: a) oględziny linii kablowej; - prawidłowość montażu muf, b) pomiar uziemień ochronnych, a w przypadku kabla między stacjami sprawdzenie czy żyły powrotne kabla są przyłączone do uziemienia stacji, c) protokół odbioru robót podlegających zakryciu (roboty zanikowe) d) pomiary pomontażowe linii kablowej. e) pomiar zagęszczenia gruntu 3. UWAGI Po wykonaniu prac należy wykonać komplet pomiarów sprawdzających i sporządzić odpowiedni protokół zgodnie z obowiązującymi przepisami i normami. Wszystkie prace ziemne wykonać z zachowaniem szczególnej ostrożności przy istniejącym uzbrojeni podziemnym. Całość prac wykonać zgodnie z obowiązującymi Polskimi Normami i warunkami technicznymi. 4. PODSTAWOWE PRZEPISY I NORMY Norma PN-76/E Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. Norma PN-IEC Ochrona przeciwporażeniowa 5. ZAŁĄCZNIKI Nr 1 PROJEKT ZAGOSPODAROWANIA TERENU Nr 2 - SCHEMAT JEDNOKRESKOWY PRZEBUDOWYWANEGO ODCINKA SIECI SN Nr 3 Warunki techniczne usunięcia kolizji sieci elektroenergetycznej Opracowanie mgr inż. Zbigniew Wawrzyniak 4

kabla między stacjami sprawdzenie czy żyły powrotne kabla są przyłączone do uziemienia stacji, c) protokół odbioru robót podlegających zakryciu (roboty zanikowe) d) pomiary pomontażowe linii kablowej.

14 A D E G D E kondygn.:ii , , , D A C G F D 100 G E A Sp. z o.o. tel fax

816,08-472 - 815,30-1080 - 165 390 245 1672
