Przebudowa mostu przez rzekę Tarczynkę (JNI ) w ciągu drogi powiatowej nr 2855W w km 0+161,00 w miejscowości Tarczyn

Transkrypt

1 Zamierzenie budowlane Przebudowa mostu przez rzekę Tarczynkę (JNI ) w ciągu drogi powiatowej nr 2855W w km 0+161,00 w miejscowości Tarczyn Obiekt budowlany Most przez rzekę Tarczynkę Nr działek 850, 64/3, 770, 335/1, 10, 766, 326 obręb Tarczyn Adres obiektu województwo mazowieckie, powiat piaseczyński, miejscowość Tarczyn, ul. Grójecka Nazwa opracowania Projekt zagospodarowania terenu. Tom I. BranŜa Mostowa Inwestor Zarząd Dróg Powiatowych w Piasecznie Piaseczno, ul. Kościuszki 9 Nazwa i adres jednostki projektowej BIURO KONSTRUKCYJNE REJPROJEKT, Anna Rej Siołkowa 336, Grybów IMIĘ I NAZWISKO SPECJALNOŚĆ NR UPRAWNIEŃ PODPIS DATA PROJEKTANT mgr inŝ. Michał Rej Mostowa MAP/0330/POOM/ SPRAWDZAJĄCY mgr inŝ. BoŜena Trzpis Konstr.-bud. Upr. 153/ Egz. nr 1

2 PROJEKT ZAGOSPODAROWANIA TERENU Opis techniczny 1 I. OŚWIADCZENIE Projekt zagospodarowania terenu. będący częścią projektu budowlanego: OŚWIADCZENIE Przebudowa mostu przez rzekę Tarczynka (JNI ) w ciągu drogi powiatowej nr 2855W w km 0+161,00 w miejscowości Tarczyn. został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej i jest kompletny z punktu widzenia celu, któremu ma słuŝyć (art. 20 ust.4 ustawy z dnia 07 lipca 1994r Prawo Budowlane Tekst jednolity: Dz. U. z 2003, poz zmiany: Dz.U. z 2004r Nr 93, poz 888) Projektant: mgr inŝ. Michał Rej (imię i nazwisko) (podpis) (data) Sprawdzający: mgr inŝ. BoŜena Trzpis (imię i nazwisko) (podpis) (data) REJPROJEKT Most na rzece Tarczynka

3 PROJEKT ZAGOSPODAROWANIA TERENU Opis techniczny 2 Spis zawartości I. Oświadczenie II. Opis techniczny 1.Wstęp...3 Przedmiot opracowania...3 Podstawa opracowania...3 Cel opracowania...3 Materiały wyjściowe...3 Podstawowe przepisy i normatywy...4 Opinie i uzgodnienia...4 Opis zamierzenia budowlanego Podstawowe dane dotyczące terenu...5 Istniejący stan zagospodarowania terenu...5 Projektowany stan zagospodarowania terenu...5 Przeznaczenie terenu...6 Powierzchnia zagospodarowania terenu...6 Warunki geotechniczne...6 Projektowany układ komunikacyjny...7 Uzbrojenie terenu Roboty rozbiórkowe Gospodarowanie zielenią Kolizja z istniejącymi sieciami terenu Ochrona środowiska i informacja o zagroŝeniach dla środowiska Informacja dotycząca transgranicznego oddziaływania na środowisko Informacja o obszarze NATURA III. Rysunki 1. Orientacja 2. Plan sytuacyjny 3. Mapy ewidencyjne 4. Wypisy z ewidencji gruntów IV. Kopie uprawnień i zaświadczeń o przynaleŝności do okręgowej izby inŝynierów budownictwa V. Opinie i uzgodnienia REJPROJEKT Most na rzece Tarczynka

4 PROJEKT ZAGOSPODAROWANIA TERENU Opis techniczny 3 II. OPIS TECHNICZNY 1. WSTĘP PRZEDMIOT OPRACOWANIA Przedmiotem niniejszego opracowania jest projekt zagospodarowania terenu związany z realizacją projektu przebudowy mostu przez rzekę Tarczynka (JNI ) w ciągu drogi powiatowej nr 2855W w km 0+161,00 w miejscowości Tarczyn. Projekt Budowlany składa się z następujących części : Tom I. Projekt zagospodarowania terenu Tom II.A. Projekt architektoniczno - budowlany - część mostowa Tom II.B. Projekt architektoniczno - budowlany - część urządzeniowa Tom II.B.1. BranŜa telekomunikacja. Przebudowa zewnętrznej sieci telekomunikacyjnej Tom II.B.2. BranŜa sanitarna. Budowa kanalizacji deszczowej. - odrębne postępowanie Niniejsze opracowanie dotyczy Tomu I. Projektu zagospodarowania terenu. PODSTAWA OPRACOWANIA Podstawą opracowania projektu budowlanego jest umowa zawarta pomiędzy Zarządem Dróg Powiatowych w Piasecznie, a firmą Biuro Konstrukcyjne REJPROJEKT Siołkowa 336, Grybów. Inwestorem zamierzenia budowlanego jest Zarząd Dróg Powiatowych w Piasecznie, ul. Kościuszki 9, Piaseczno. CEL OPRACOWANIA Projekt architektoniczno budowlany wraz z projektem zagospodarowania terenu oraz niezbędnymi uzgodnieniami stanowią załącznik do wniosku o wydanie pozwolenia na budowę i w tym celu został opracowany. MATERIAŁY WYJŚCIOWE Do sporządzenia niniejszej dokumentacji wykorzystano następujące materiały: dokumentacja geotechniczna mapa do celów projektowych obowiązujące normy i przepisy literatura fachowa inwentaryzacja w terenie. REJPROJEKT Most na rzece Tarczynka

5 PROJEKT ZAGOSPODAROWANIA TERENU Opis techniczny 4 PODSTAWOWE PRZEPISY I NORMATYWY Przy opracowywaniu projektu koncepcyjnego wykorzystano następujące materiały: Operat hydrologiczny ; Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz.U. Nr 43 poz. 430 z 14 maja 1999r.); Rozporządzenie nr 735 Ministra Transportu i Gospodarki Morskiej z dnia 30 maja 2000r. w sprawie warunków technicznych, jakim powinny odpowiadać drogowe obiekty inŝynierskie i ich usytuowanie (Dz.U. Nr 63 poz. 735 z 3 sierpnia 2000r.); Rozporządzenie Ministra Infrastruktury z dnia 1 kwietnia 2010r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać drogowe obiekty inŝynierskie i ich usytuowanie ( Dz.U. Nr 65 poz. 408); Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz.U. nr 130, poz. 1133); Rozporządzenia Ministra Infrastruktury z 23czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U. nr 120, poz. 1126); Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 września 1998r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz.U. Nr 126 poz. 839 z 10 października 1998r.); Ustawa z dnia 7 lipca 1994 r. Prawo budowlane; Normy: PN-85/S Obiekty mostowe. ObciąŜenia. PN-91/S PN-80/B PN-83/B PN-83/B PN-81/B Obiekty mostowe. Konstrukcje betonowe, Ŝelbetowe i spręŝone. Projektowanie. ObciąŜenia w obliczeniach statycznych. ObciąŜenie wiatrem. Fundamenty Budowlane. Nośność pali i fundamentów palowych. Ściany oporowe. Obliczenia statyczne i projektowanie. Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. OPINIE I UZGODNIENIA Kopie pism, uzgodnień, uprawnień oraz innych stosownych dokumentów zostały zebrane i zamieszczone w części V niniejszego opracowania. REJPROJEKT Most na rzece Tarczynka

6 PROJEKT ZAGOSPODAROWANIA TERENU Opis techniczny 5 OPIS ZAMIERZENIA BUDOWLANEGO Zamierzenie budowlane obejmuje: budowę tymczasowej kładki dla pieszych, rozbiórkę wyposaŝenia mostu (balustrad, krawęŝników), rozbiórkę nawierzchni i izolacji na jezdni oraz na chodnikach, rozbiórkę ustroju nośnego, rozbiórkę podpór, budowę mostu na rzece Tarczynka, przebudowę zewnętrznej sieci telekomunikacyjnej, odtworzenie nawierzchni wraz z podbudową jezdni i chodników na dojazdach, rekultywację terenu. Przeznaczeniem wyŝej wymienionego obiektu jest przeniesienie ruchu kołowego i pieszego nad naturalną przeszkodą jaką jest rzeka Tarczynka. 2. PODSTAWOWE DANE DOTYCZĄCE TERENU ISTNIEJĄCY STAN ZAGOSPODAROWANIA TERENU Zakres inwestycji obejmuje następujące działki i ich właścicieli: Lp. Nr działki Nazwisko i imię, nazwa jednostki władającej Zarząd Dróg Powiatowych w Piasecznie Piaseczno, ul. Kościuszki /3 Zarząd Dróg Powiatowych w Piasecznie Piaseczno,ul. Kościuszki /1 Wojewódzki Zarząd Melioracji i Urządzeń Wodnych Warszawa, ul. Ksawerów Wojewódzki Zarząd Melioracji i Urządzeń Wodnych Warszawa, ul. Ksawerów Wojewódzki Zarząd Melioracji i Urządzeń Wodnych Warszawa, ul. Ksawerów Gmina Tarczyn Tarczyn, ul. Rynek 8a Kukliński Janusz, Kukliński Sławomir, Łagowska Mirosława Tarczyn, ul. Ogrodowa 2 PROJEKTOWANY STAN ZAGOSPODAROWANIA TERENU Projektowany stan zagospodarowania terenu nie zmienia dotychczasowego zagospodarowania terenu. Obiekt mostowy będzie zlokalizowany w miejscu istniejącego obiektu. Zmianie ulegnie szerokość całkowita obiektu ze względu na konieczność dopasowania mostu do obowiązujących norm i przepisów. REJPROJEKT Most na rzece Tarczynka

7 PROJEKT ZAGOSPODAROWANIA TERENU Opis techniczny 6 PRZEZNACZENIE TERENU Teren, na którym odbywać się będzie przebudowa mostu jest w przewaŝającej części w obrębie istniejącego pasa drogowego. Budowa tymczasowej kładki dla pieszych na czas przebudowy mostu będzie usytuowana w obrębie istniejącego pasa drogowego. Most na rzece Tarczynka nie jest wpisany do Rejestru Zabytków i nie podlega ochronie prawnej. W ramach projektowanej przebudowy nie ulegną rozbiórce Ŝadne budynki. POWIERZCHNIA ZAGOSPODAROWANIA TERENU Powierzchnia całkowita zagospodarowania terenu objętego zamierzeniem budowlanym wynosi 0,29 ha. W tym powierzchnia mostu stałego 0,03 ha. Planowane przedsięwzięcie nie zmienia istniejącej formy uŝytkowania terenu. WARUNKI GEOTECHNICZNE W miejscu planowanej lokalizacji inwestycji powierzchniowo występują nasypy niekontrolowane (warstwa I) o miąŝszości 2,3 3,3 m, zbudowane z gruntów próchnicznych, gliny piaszczystej oraz gruzu i otoczaków. PoniŜej stwierdzono kompleks osadów organicznych. Stropową jego część (do głębokości 3,8 4,0 m p.p.t,) reprezentują namuły gliniaste w stanie miękkoplastycznym (IIa). Głębsze warstwy zbudowane są z dobrze rozłoŝonych torfów, posiadających przewarstwienia piasków drobnoziarnistych (IIb). Na podstawię badań sondą FVT oraz DPM stwierdzono, Ŝe głębsza część osadów organicznych (od głębokości ca 5,0 m p.p.t.) posiada znacznie lepsze parametry geotechniczne niŝ warstwy nadległe. Ich wytrzymałość na ścinanie w warunkach bez odpływu wynosi kpa. Spąg gruntów organicznych znajduje się; na głębokości około 6 m p.p.t. (rzędna 132,2 m n.p.m). Pod nimi leŝą osady zastoiskowe. W otworze nr 1 są to zagęszczone piaski drobnoziarniste (III) o miąŝszości 3,6 m na glinach pylastych zwięzłych w stanie twardoplastycznym (IV), zalegających do głębokości objętej rozpoznaniem. W otworze badawczym nr 2, pod warstwami gruntów organicznych stwierdzono glinę pylastą zwięzłą (IV), twardoplastyczną. Występuje ona do głębokości 8,5 m p.p.t. PoniŜej stwierdzono gliny piaszczyste zlodowacenia Warty w stanie twardoplastycznym (warstwa V). W podłoŝu terenu badań stwierdzono występowanie warstwy wodonośnej w obrębie osadów rzeki Tarczynki oraz w zastoiskowych piaskach drobnoziarnistych. Zwierciadło wody gruntowej nawiercono w otworze nr 2 na głębokości 2,10 m pod powierzchnią terenu w cienkiej warstwie piasków drobnoziarnistych. Osady organiczne (torfy i namuły gliniaste) posiadają przewarstwienia nawodnionych osadów piaszczystych, przez które głębsze warstwy piaszczyste mają kontakt hydrauliczny z wodami płynącymi rzeką. REJPROJEKT Most na rzece Tarczynka

8 PROJEKT ZAGOSPODAROWANIA TERENU Opis techniczny 7 PROJEKTOWANY UKŁAD KOMUNIKACYJNY Projektowana przebudowa mostu poprawi układ komunikacyjny poprzez : podwyŝszenie nośności obiektu do 50ton (klasa obciąŝenia A). Obecnie obiekt posiada niewystarczającą nośność, jest w złym stanie technicznym (zagraŝającym bezpieczeństwu ruchu drogowego) zaprojektowanie ciągu pieszego na obiekcie skuteczne odwodnienie obiektu zastosowanie barier oddzielających ruch samochodowy od pieszego oraz balustrad poprawiających bezpieczeństwo ruchu pieszych na obiekcie Obiekt będzie całościowo przebudowywany. W czasie budowy mostu ruch na obiekcie będzie wstrzymany i poprowadzony objazdem. UZBROJENIE TERENU obce: Na terenie prowadzenia prac budowlanych znajdują się następujące urządzenia zewnętrzna sieć telekomunikacyjna W obecnym stanie do obiektu mostowego podwieszona jest sieć telekomunikacyjna. Po przebudowie kable sieci teletechnicznej zostaną umieszczone w kapie chodnikowej od strony górnej wody. sieć gazowa W obecnym stanie w pobliŝu obiektu znajduje się sieć gazowa. Sieć ta nie będzie przebudowywana, a w trakcie prowadzenia robót zostanie odpowiednio zabezpieczona. W ramach zamierzenia budowlanego dodatkowo projektuje się odwodnienie mostu przez rzekę Tarczynkę i drogi powiatowej nr 2855W (ul. Grójeckiej) na odcinku od przebudowywanego mostu do skrzyŝowania z drogą wojewódzką nr 879 (ul. 1 Maja), co stanowi przedmiot osobnego postępowania. 3. ROBOTY ROZBIÓRKOWE Przy przebudowie przewiduje się następujące roboty rozbiórkowe: rozbiórka nawierzchni mostu wraz z izolacją, rozbiórka balustrad, rozbiórka ustroju nośnego, rozbiórka podpór, rozbiórka krawęŝników. REJPROJEKT Most na rzece Tarczynka

9 PROJEKT ZAGOSPODAROWANIA TERENU Opis techniczny 8 4. GOSPODAROWANIE ZIELENIĄ W trakcie prowadzenia prac nie przewiduje się wycinki drzew. 5. KOLIZJA Z ISTNIEJĄCYMI SIECIAMI TERENU Przedmiotowa inwestycja wymusza przebudowę istniejącej sieci teletechnicznej. Przebudowa będzie prowadzona przez i na koszt inwestora. 6. OCHRONA ŚRODOWISKA I INFORMACJA O ZAGROśENIACH DLA ŚRODOWISKA Dla przedmiotowej inwestycji nie stwierdzono potrzeby uzyskania decyzji o środowiskowych uwarunkowaniach. Projektowany most nie wytwarza Ŝadnych zanieczyszczeń. Przewidziane materiały do budowy są neutralne dla środowiska. NaleŜy uznać, Ŝe projektowany obiekt nie będzie miały niekorzystnego wpływu na środowisko. Teren budowy zostanie doprowadzony do stanu pierwotnego po zakończeniu wznoszenia obiektu. Most nie będzie stanowił zagroŝenia dla środowiska ani w trakcie budowy, ani w okresie eksploatacji. Budowa mostu nie wpłynie negatywnie na szczelność i stateczność skarp rzeki oraz nie spowoduje zmiany warunków filtracji w rejonie koryta rzeki Tarczynka, zarówno w trakcie budowy jak i w czasie eksploatacji obiektu. Wody opadowe spływające z mostu zostaną za pomocą wpustów mostowych doprowadzone do rurociągów podwieszonych do konstrukcji niosącej, a następnie poprzez projektowane odwodnienie drogi powiatowej 2855W (ul. Grójeckiej) do odbiornika. Podczas prac wykorzystywany będzie wyłącznie sprzęt w dobrym stanie technicznym (minimalizacja wycieków), w jak największym stopniu zostanie ograniczone prace sprzętu bezpośrednio w korycie cieku. W wyniku projektowanych robót przeznaczenie i funkcja drogi nie ulegnie zmianie, nie zwiększy się teŝ obciąŝenie ruchem drogowym, ani jego struktura. Poprawa płynności ruchu, przy równoczesnym zachowaniu ogólnych ograniczeń prędkości wynikających z charakteru drogi zmniejszy emisję spalin. Dodatkowym elementem, który zaistnieje w wyniku wykonanej przebudowy, to poprawa bezpieczeństwa uŝytkowników ruchu, szczególnie pieszych. Przedsięwzięcie inwestycyjne przebudowy drogi nie spowoduje pogorszenia docelowego klimatu akustycznego. Okresowo moŝe wystąpić wzrost uciąŝliwości akustycznej w czasie budowy (samochody cięŝarowe + sprzęt budowlany). PoniewaŜ przebudowa mostu nie wpłynie znacząco na natęŝenie i prędkość ruchu, nie przewiduje się, REJPROJEKT Most na rzece Tarczynka

10 PROJEKT ZAGOSPODAROWANIA TERENU Opis techniczny 9 aby realizacja inwestycji zmieniła ilości i sposób rozprzestrzeniania się zanieczyszczeń powietrza, pochodzących od ruchu samochodowego na rozpatrywanym odcinku drogi. W najbliŝszym otoczeniu planowanej drogi nie występują obszary chronione z punktu widzenia przepisów ochrony powietrza atmosferycznego. Planowane przedsięwzięcie znajduje się na terenie Warszawskiego Obszaru Chronionego Krajobrazu. 7. INFORMACJA DOTYCZĄCA TRANSGRANICZNEGO ODDZIAŁYWANIA NA ŚRODOWISKO Planowane przedsięwzięcie nie będzie oddziaływało transgranicznie, nie zalicza się więc do przedsięwzięć, dla których naleŝałoby przeprowadzić postępowanie dotyczące transgranicznego oddziaływania na środowisko. 8. INFORMACJA O OBSZARZE NATURA Przedmiotowa inwestycja nie znajduje się na terenie objętym obszarem Natura Sporządził: mgr inŝ. Michał Rej Kraków, grudzień 2010r. REJPROJEKT Most na rzece Tarczynka

11 PROJEKT ZAGOSPODAROWANIA TERENU Opis techniczny 10 III. RYSUNKI REJPROJEKT Most na rzece Tarczynka

12 przebudowywany most przez rz. Tarczynkę w m. Tarczyn w/c DP nr 2855W w km 0+161,00 Zarząd Dróg Powiatowych w Piasecznie ul. Kościuszki 9, Piaseczno Przebudowa mostu przez rzekę Tarczynkę (JNI = ) w/c drogi powiatowej nr 2855W w km 0+161,00, w miejscowości Tarczyn Most na rzece Tarczynka :5000 MOSTOWA Orientacja 01

13 LEGENDA: zakres inwestycji krawędzie projektowanego mostu krawędzie kładki tymczasowej SIEĆ WODOCIĄGOWA: wd sieć wodociągowa nieprzebudowywana SIEĆ TELEKOMUNIKACYJNA: CENTRUM projektowane odwodnienie drogi powiatowej nr 2855W wg projektu branŝy sanitarnej stanowiące odrębne opracowanie t projektowana sieć telekomunikacyjna sieć telekomunikacyjna do likwidacji SIEĆ ENERGETYCZNA: edn sieć energetyczna nieprzebudowywana SIEĆ GAZOWA: gd sieć gazowa nieprzebudowywana t SIEĆ KANALIZACYJNA: projektowane odwodnienie mostu umocnienie brzegów i dna koryta narzutem kamiennym na dł. 30m poniŝej mostu oraz 15m powyŝej mostu JEZIORZANY Zarząd Dróg Powiatowych w Piasecznie ul. Kościuszki 9, Piaseczno Przebudowa mostu przez rzekę Tarczynkę (JNI = ) w/c drogi powiatowej nr 2855W w km 0+161,00, w miejscowości Tarczyn MOSTOWA Most i tymczasowa kładka dla pieszych na rzece Tarczynka 1:500 Plan sytuacyjny 02

14

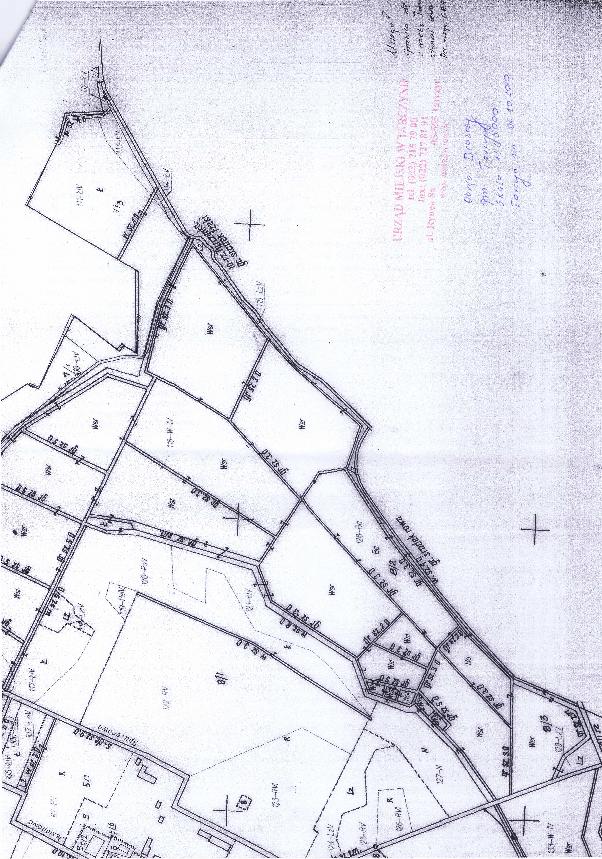

15

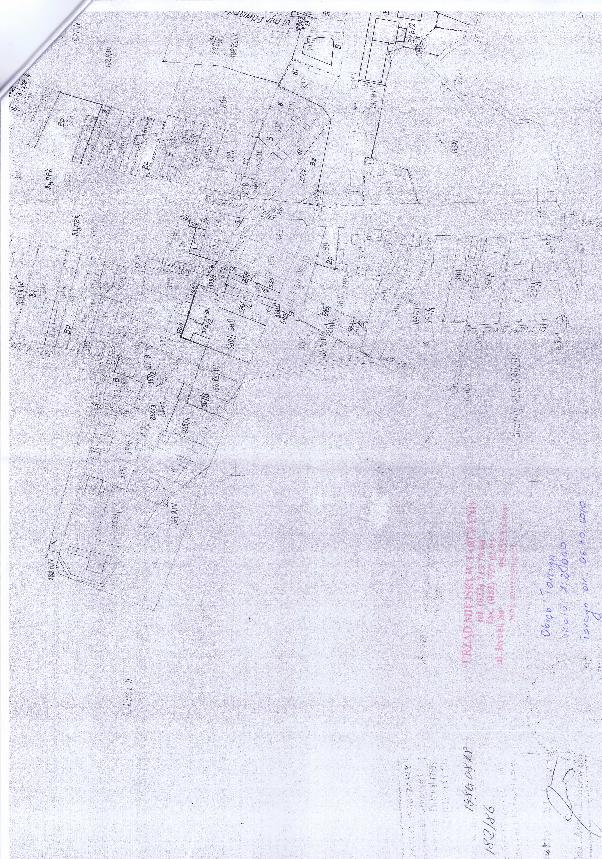

16

17

18

19

20 PROJEKT ZAGOSPODAROWANIA TERENU Opis techniczny 19 IV. KOPIE UPRAWNIEŃ I ZAŚWIADCZEŃ O PRZYNALEśNOŚCI DO OKRĘGOWEJ IZBY INśYNIERÓW BUDOWNICTWA REJPROJEKT Most na rzece Tarczynka

21 PROJEKT ZAGOSPODAROWANIA TERENU Opis techniczny 24 V. OPINIE I UZGODNIENIA REJPROJEKT Most na rzece Tarczynka

22

23

24

25

26

27

28
