NR 809/2, 1560, 1562, 1444/6, GMINA LISIA GÓRA, WOJ. MAŁOPOLSKIE GMINA LISIA GÓRA, 33-140 LISIA GÓRA, UL. 1-GO MAJA 7 DATA WYKONANIA LUTY 2009 R.

1 OPRACOWANIE OBIEKT PROJEKT BUDOWLANY CENTRUM WSI ZACZARNIE GMINA LISIA GÓRA, WOJ. MAŁOPOLSKIE TEMAT LOKALIZACJA INWESTOR PROJEKT ODNOWY PRZESTRZENI PUBLICZNEJ CENTRUM WSI ZACZARNIE ZACZARNIE DZ. NR 809/2, 1560, 1562, 1444/6, GMINA LISIA GÓRA, WOJ. MAŁOPOLSKIE GMINA LISIA GÓRA, LISIA GÓRA, UL. 1-GO MAJA 7 DATA WYKONANIA LUTY 2009 R. Zespół projektowy Imię i Nazwisko Podpis Autor opracowania Współpraca mgr inŝ. arch. Dorota KrzyŜanowska Nr uprawnień: BUA-NB 83/46/31/90 mgr inŝ. Anna Łysakowska PROJEKT PODLEGA OCHRONIE PRAWA AUTORSKIEGO. PROJEKT NIE MOśE BYĆ: POWIELANY, UZUPEŁNIANY, PRZEKSZTAŁCANY, ODSTĘPNIONY BEZ ZGODY JEDNOSTKI AUTORSKIEJ

2 Tarnów, luty 2009 r. OŚWIADCZENIE Oświadczam, Ŝe projekt budowlany odnowy przestrzeni publicznej centrum wsi Zaczarnie na dz. nr 809/2, 1560, 1562, 1444/6, został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej dla celu, któremu ma słuŝyć Projektant mgr inŝ. arch. Dorota KrzyŜanowska Nr uprawnień BUA-NB 83/46/31/90

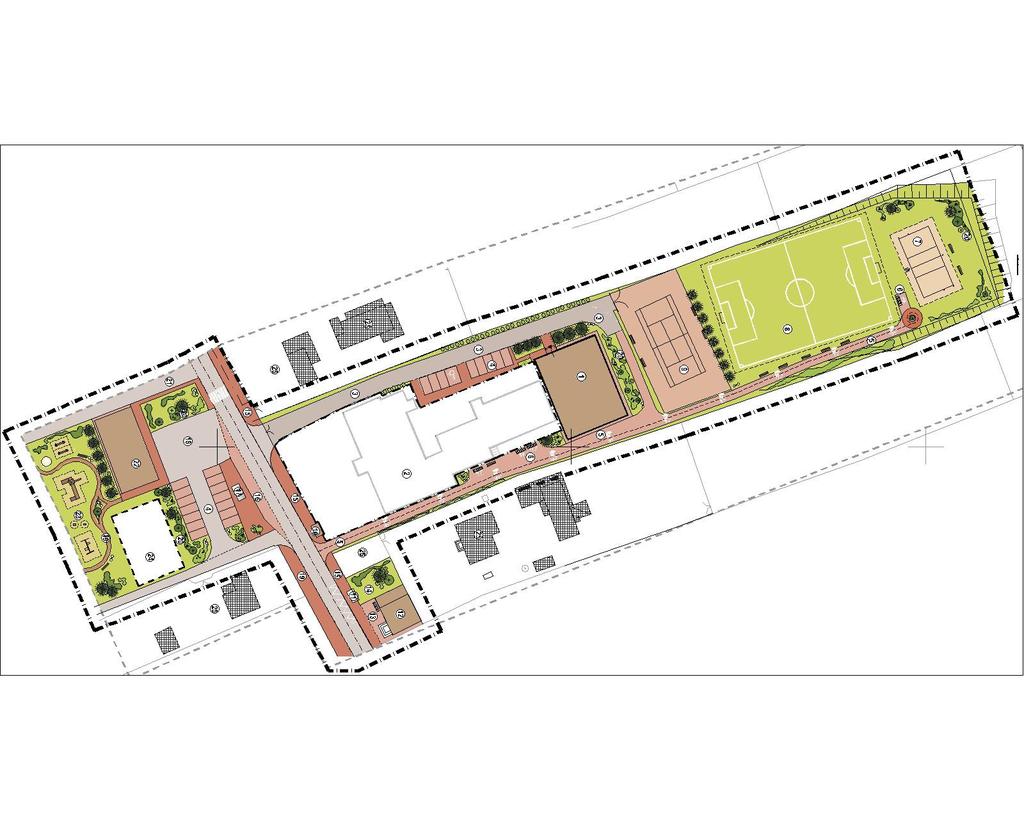

3 Opracowanie zawiera: A. Część opisowa. 1. Opis techniczny. 2. Dokumenty. B. Część rysunkowa. 1. Projekt zagospodarowania terenu kolorystyka skala 1: Projekt zagospodarowania terenu skala 1: Projekt zagospodarowania terenu skala 1: Prospekty elementów małej architektury

4 1. Opis techniczny Podstawa opracowania. umowa z inwestorem mapa do celów projektowych w skali 1:1000 Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z późniejszymi zmianami) 1.2. Przedmiot opracowania. Przedmiotem opracowania jest projekt budowlany odnowy przestrzeni publicznej centrum wsi Zaczarnie gmina Lisia Góra na dz. nr 809/2, 1560, 1562, 1444/ Zakres opracowania. Opracowanie obejmuje projekt drogi dojazdowej do zespołu sportowego z salą sportową i boiskami sportowymi do piłki noŝnej, tenisa i piłki plaŝowej. Po stronie zachodniej budynku szkolnego wzdłuŝ granicy działki, projekt ciągu pieszo-rowerowego po stronie wschodniej budynku, stanowisk postojowych na rowery, projekt parkingów dla samochodów osobowych, terenu rekreacyjnego z placem zabaw, chodnikami, i zieleńcami oraz zatoki autobusowej wraz z wiatą przystankową Lokalizacja Projekt zagospodarowania terenu obejmuje centrum wsi Zaczarnie przy drodze powiatowej nr 1444/6 tj. część działki nr 809/2, na której zlokalizowana jest ogólnodostępna sala sportowa oraz działkę nr 1560 z budynkiem wielofunkcyjnym i działkę nr 1562 częściowo z projektowanym przy centrum wsi placem zabaw Opis stanu istniejącego. Centrum wsi Zaczarnie zlokalizowane jest przy drodze powiatowej nr 1444/6. W centrum wsi znajdują się budynki uŝyteczności publicznej tj. szkoła podstawowa z salą sportową ogólnodostępną, sklep GS oraz budynek wielofunkcyjny, w którym mieszczą się: świetlica wiejska, lokale usługowe, biblioteka publiczna, pomieszczenia uŝytkowe OSP. Za salą gimnastyczną ogólnodostępną zlokalizowane są tereny sportowe tj.: boisko wielofunkcyjne, ogrodzony kort tenisowy o nawierzchni ceglanej, boisko do siatkówki plaŝowej, oraz tereny zielone.

5 Teren wokół istniejących budynków jest terenem niezagospodarowanym, w duŝym nieładzie urbanistycznym. Dojazdy i ciągi piesze posiadają nieutwardzoną nawierzchnię lub zniszczoną asfaltową do wymiany. Tereny zielone wokół budynków są nieuporządkowane, zachwaszczone. Przez teren objęty opracowaniem przebiegają sieci: gazowa, wodociągowa, kanalizacji sanitarnej i deszczowej, sieć energetyczna oraz teletechniczna. Teren bezwzględnie wymaga uporządkowania w zakresie komunikacji kołowej i pieszej, placów, zieleni w celu zaakcentowania obszaru centralnego wsi Zaczarnie wokół, którego skupia się Ŝycie publiczne Opis projektowanego zagospodarowania centrum W ramach projektu odnowy centrum wsi Zaczarnie zaplanowano zagospodarowanie terenów wokół istniejących budynków uŝyteczności publicznej w zakresie komunikacji kołowej, pieszej i zieleni oraz utworzenie terenu rekreacyjnego z placem zabaw dla dzieci. Projektuje się drogę dojazdową do zespołu sportowego z kostki brukowej Behaton w kolorze szarym gr. 8 cm na podbudowie betonowej o normatywnej szerokości 4,5 m z poszerzonym zjazdem, o odpowiednim promieniu skrętu z drogi powiatowej. Przy drodze dojazdowej zaprojektowano plac parkingowy pełniący równocześnie funkcję placu manewrowego z kostki brukowej Behaton w kolorze czerwonym gr. 8 cm. WzdłuŜ granicy wschodniej terenu zaprojektowano ciąg pieszo-rowerowy z dostępem z drogi powiatowej, łączący się po stronie północnej sali sportowej ogólnodostępnej z drogą przeciwpoŝarową. Przy ciągu zaprojektowano stanowiska na stojaki rowerowe. ŚcieŜka zakończona jest kołem do nawracania z kostki brukowej Nostalit Koło w kolorze czerwonym. Tereny między drogami i budynkiem przeznaczono na trawniki i zieleńce z niskopiennymi krzewami. Projektuje się zatokę autobusową z kostki brukowej Behaton w kolorze czerwonym gr. 8 cm z nową wiatą przystankową i chodnikami z kostki brukowej Stare Miasto w kolorze czerwonym. Planuje się parkingi dla samochodów osobowych przy budynku wielofunkcyjnym z kostki brukowej Behaton w kolorze czerwonym gr. 8 cm. Zaplanowano takŝe ogólnodostępny teren rekreacyjny z placem zabaw dla dzieci i zielenią urządzoną. ŚcieŜki na terenie rekreacyjnym z uwagi na łukowaty kształt projektuje się z kostki brukowej Nostalit Koło w kolorze czerwonym. Tereny pomiędzy obszarami komunikacji kołowej, pieszej i między budynkami zostały obsadzone zielenią niską i wysoką ozdobną w postaci krzewów typu tuje, jałowce i drzew iglastych oraz trawników z klombami kwiatowymi i rabatami. Planuje się ustawienie tablic informacyjnych, lamp oświetleniowych, koszy i ławek parkowych o estetycznym wyglądzie podnoszących walory miejsca.

6 1.7. Dane liczbowe do projektu zagospodarowania powierzchnia istniejących obiektów kubaturowych (tj. Sali gimnastycznej i budynku wielofunkcyjnego) 695,58 m² powierzchnia terenu szkolnego wyłączonego z projektu zagospodarowania 2036,1088 m² powierzchnia terenów sportowych 2595,57 m² powierzchnia projektowanego terenu rekreacyjnego z placem zabaw 534,42 m² rezerwa pod zabudowę publiczną 295 m² powierzchnia projektowanego chodnika z kostki brukowej Stare Miasto 503,7033 m² powierzchnia ścieŝek z kostki brukowej Nostalit Koło 68,7033 m² powierzchnia ciągu pieszo-rowerowego z placykami na stojaki rowerowe 730,3423 m² powierzchnia drogi dojazdowej przeciwpoŝarowej 577,826 m² powierzchnia miejsc postojowych dla samochodów osobowych 292,9912 m² powierzchnia terenów zieleni urządzonej 2428,701 m² powierzchnia placu publicznego z dojazdem do parkingu 422,3845 m²

7 INFORMACJA BIOZ 1. PODSTAWA OPRACOWANIA 1.1. PODSTAWA FORMALNA Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 roku w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U. z dnia 10 lipca 2003 roku) PODSTAWA MERYTORYCZNA Projekt budowlany odnowy przestrzeni publicznej centrum wsi Zaczarnie gmina Lisia Góra na dz. nr 809/2, 1560, 1562, 1444/6. 2. CZĘŚĆ OPISOWA 2.1. ZAKRES ROBÓT W procesie budowy przewiduje się wykonywanie następujących robót: zabezpieczenie strefy robót przed dostępem osób niepowołanych montaŝ urządzeń Uwaga: rodzaj, sposób wykonania i zabezpieczenia naleŝy dopasować do pory roku, w trakcie której roboty będą wykonywane 2.2. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH Na działce znajdują się dwa obiekty uŝyteczności publicznej tj. szkoła podstawowa z salą sportową ogólnodostępną oraz budynek wielofunkcyjny WYKAZ ELEMENTÓW ZAGOSPODAROWANIA DZIAŁKI MOGĄCYCH STWARZAĆ ZAGROśENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI Na działce nie ma istniejących elementów mogących stwarzać zagroŝenia bezpieczeństwa i zdrowia ludzi PRZEWIDYWANE ZAGROśENIA WYSTĘPUJĄCE PODCZAS REALIZACJI ROBÓT BUDOWLANYCH Do elementów mogących stwarzać zagroŝenie podczas realizacji robót naleŝą: prowadzenie robót w sąsiedztwie funkcjonujących obiektów uŝyteczności publicznej 2.5. SPOSÓB PROWADZENIA INSTRUKTAśU PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH Obowiązkiem kierownika budowy przed przystąpieniem do realizacji robót szczególnie niebezpiecznych jest kaŝdorazowe przeprowadzenie szkolenia polegającego na omówieniu

8 z pracownikami technologii, metod i sposobów bezpiecznego prowadzenia poszczególnych robót przede wszystkim związanych z występowaniem zagroŝeń, szkodliwości i uciąŝliwości pracy ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH W STREFACH SZCZEGÓLNEGO ZAGROśENIA ZDROWIA opis zadań wykonawcy oraz wszystkich podwykonawców realizacji budowy szkolenie i instruktaŝ pracowników rozmieszczenie maszyn i zmechanizowanych urządzeń budowlanych z uwzględnieniem optymalnych warunków bhp oświetlenie placu budowy i poszczególnych stanowisk pracy pomieszczenia adm. gosp., socjalno - bytowe, higieniczno - sanitarne dla potrzeb wszystkich pracowników budowy zabezpieczenie od wyładowań elektryczności atmosferycznej, zabezpieczenie przed poraŝeniem prądem elektrycznym ostrzeŝenie placu budowy Przedsięwzięcie inwestycyjne wymaga sporządzenia planu BIOZ
