1 USŁUGI PROJEKTOWE mgr inż. Sławomir Lis ul. Bursaki 6A, Lublin tel kom EGZ. INWESTORA EGZ. NR 1 PROJEKT BUDOWLANY Obiekt: Zjazd indywidualny do remizy strażackiej z drogi gminnej nr L( działka nr ew. 212) oraz plac manewrowy na działce nr ew w miejscowości Jawidz, gm. Spiczyn. Adres: Jawidz, gm. Spiczyn, działka nr ew Obręb 3 Jawidz, jedn. ewid _2 Spiczyn Inwestor: Gmina Spiczyn Spiczyn 10 c Lublin Projektanci Imię i Nazwisko Upr. Bud. nr Podpis Branżę drogową projektowała mgr inż. Ewa Musz LUB/0015/POOD/13 DO PROJ. B.O. W SPEC. DROGOWEJ Lublin, grudzień 2013r.

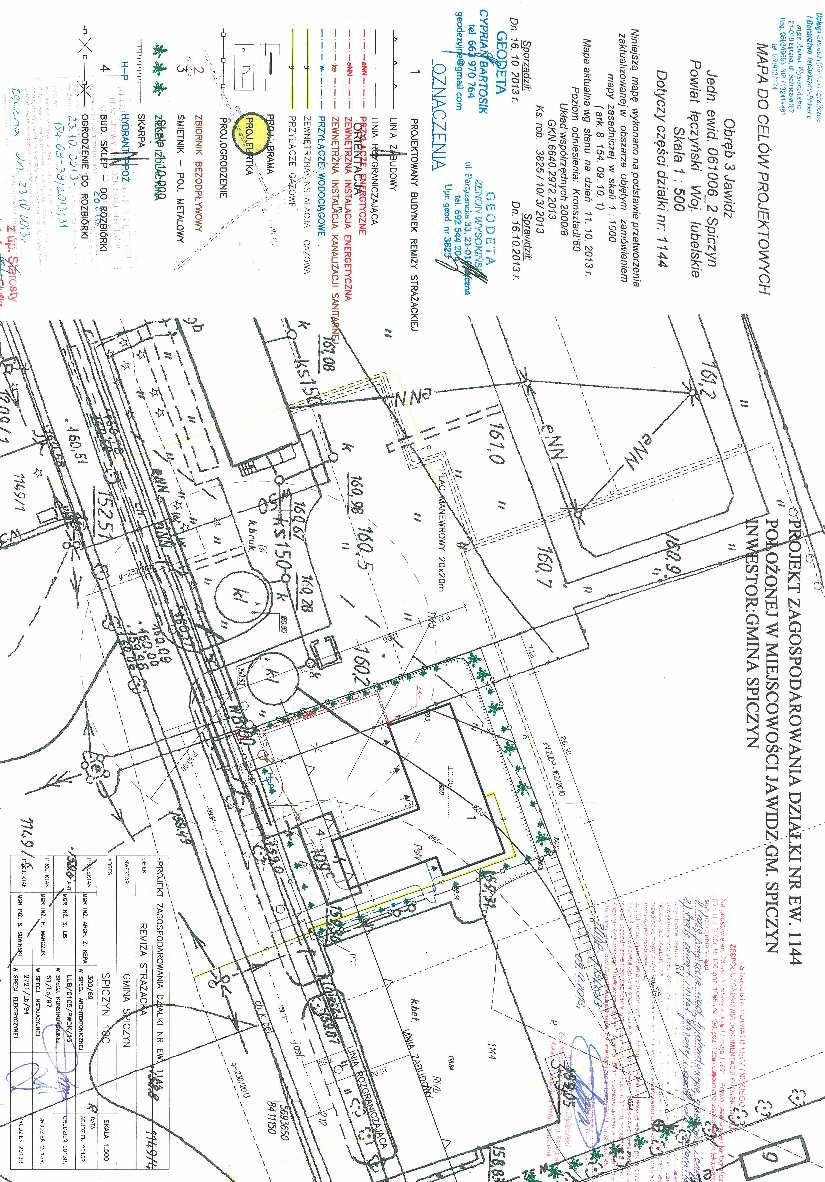

2 1. SPIS ZAWARTOŚCI I. Opis techniczny 1. Spis zawartości str Oświadczenie o kompletności str Uprawnienia i zaświadczenia o przynależności do LOIIB str Podstawa opracowania. str Lokalizacja opracowania, nazwa Inwestora, projektant str Przedmiot inwestycji str Istniejący stan zagospodarowania terenu str Projektowane zagospodarowanie terenu str Projektowane konstrukcje nawierzchni str Odwodnienie drogi str Uwagi str Informacja o BIOZ str Załączniki str. 11 II. Część rysunkowa 1. Plan orientacyjny rys. nr 1 2. Projekt zagospodarowania terenu rys. nr 2 3. Szczegóły konstrukcyjne rys. nr 3 2

3 2. Oświadczenie projektanta Zgodnie z art. 20 Ustawy Prawo Budowlane Dz.U. Nr 89, poz.414 z późniejszymi zmianami) oraz z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji w sprawie szczegółowego zakresu i formy dokumentacji projektowej (Dz. U. Nr 202, poz. 2072) oświadczam, że praca projektowa: Projekt zjazdu indywidualnego do remizy strażackiej z drogi gminnej nr L ( działka nr ew. 212) oraz placu manewrowego na działce nr ew w miejscowości Jawidz, gmina Spiczyn. w stadium projektu budowlano-wykonawczego jest wykonana zgodnie z obowiązującymi przepisami techniczno budowlanymi i normami i jest kompletna z punktu widzenia celu, któremu ma służyć. Lublin dnia

4 3. Uprawnienia i przynależność do LOIIB projektanta 4

5 5

6 O P I S T E C H N I C Z N Y 4. Postawa opracowania. Podstawą opracowania są następujące dokumenty: a. Mapa do celów projektowych zarejestrowana w PODGiK Starostwa Powiatowego w Lublinie dnia r. pod numerem /2013;13 b. Decyzja znak DR z dnia wydana przez Wójta Gminy Spiczyn c. Ustawa Prawo Budowlane z dnia 7 lipca 1994r (Dz. U. z 2000r Nr 103, poz z późniejszymi zmianami), wraz z przepisami wykonawczymi. d. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999r w Sprawie warunków jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz.U. Nr 43, poz. 430). e. Polskie normy powołane w przepisach techniczno-budowlanych. 5. Lokalizacja inwestycji, nazwa Inwestora, projektant. Adres inwestycji. Projektowany zjazd indywidualny do remizy strażackiej z drogi gminnej nr L (działka nr ew. 212) oraz plac manewrowy na działce nr ew zlokalizowany jest w miejscowości Jawidz, gmina Spiczyn, powiat lubelski. Nazwa Inwestora. Gmina Spiczyn Spiczyn 10c Spiczyn Projektant. Zjazd zaprojektowała: Ewa Musz upr. Nr LUB/0015/POOD/13 6. Przedmiot inwestycji. Przedmiotem inwestycji jest budowa zjazdu indywidualnego do remizy strażackiej z drogi gminnej nr L ( działka nr ew. 212) oraz budowa placu manewrowego przy remizie na działce nr ew Droga gminna nr L na działce ew. nr 212, do której przylega działka nr 1144 objęta inwestycją, ma szerokość 5,50 m i od strony działki jest ograniczona krawężnikiem wystającym max. 5cm, zaś od drugiej strony sąsiaduje z chodnikiem zlokalizowanym za krawężnikiem wystającym na 12 cm. Projektowany zjazd z drogi gminnej będzie miał szerokość 4,5m i nawierzchnię utwardzoną kostką betonową ograniczoną od strony jezdni krawężnikiem betonowym 15x30 cm na płask, zaś w pozostałej części krawężnikiem betonowym 15x30 cm wystającym powyżej poziomu nawierzchni zjazdu na 10 cm. Krawędzie nawierzchni zjazdu na włączeniu do drogi gminnej wyokrąglono łukiem o promieniu R=5,0m. Zjazd włącza się do drogi gminnej pod kątem prostym - 90 deg. Plac manewrowy przy remizie o wymiarach 20x20m będzie miał nawierzchnię z betonowej kostki obramowaną krawężnikiem betonowym 15x30 cm wystającym powyżej poziomu nawierzchni zjazdu na 10 cm. 6

7 7. Istniejący stan zagospodarowania terenu. Działka nr 1144 położona jest w miejscowości Jawidz przy drodze gminnej Nr L. Nieruchomość w stanie istniejącym jest częściowo zagospodarowana poprzez parking o nawierzchni z betonowej kostki brukowej. Na drugiej części działki w odległości ~10m przy drodze jest zlokalizowany budynek handlowy przewidziany do rozbiórki, zaś pozostała część działki to tereny trawiaste. 8. Projektowane zagospodarowanie terenu. W ramach przedmiotowej inwestycji projektuje się zjazd indywidualny do remizy strażackiej z drogi gminnej nr L ( działka nr ew. 212) oraz plac manewrowy przy remizie na działce nr ew w miejscowości Jawidz, gmina Spiczyn. Zjazd zaprojektowano o następujących parametrach: szerokość zjazdu 4,50 m, szerokość opaski 0.60 m, włączenie zjazdu pod kątem 90 deg. do drogi gminnej nr L krawędzie zjazdu włączone do drogi gminnej łukiem o promieniu R=5,00m krawędzie zjazdu włączone do placu manewrowego łukiem o promieniu R=3,00m nawierzchnia z kostki betonowej obramowana krawężnikiem ulicznym betonowym. Plac manewrowy zaprojektowano o następujących parametrach: - wymiary placu manewrowego 20x20m, - szerokość opaski 0.60 m, - nawierzchnia z kostki betonowej obramowana krawężnikiem ulicznym betonowym 9. Projektowana konstrukcja nawierzchni Projektowana konstrukcja nawierzchni zjazdu i placu manewrowego: 8 cm betonowa kostka brukowa 3 cm podsypka cementowo-piaskowa 1:4 25 cm kruszywo łamane 0/31,5mm stabilizowane mechanicznie Zaprojektowano obramowanie nawierzchni zjazdu i placu manewrowego krawężnikiem betonowym 15x30cm na ławie betonowej z oporem z betonu C8/10 wyniesionym powyżej poziomu nawierzchni na 10cm. Na połączeniu zjazdu z drogą gminną zaprojektowano krawężnik betonowy 15x30x100 na płask na ławie betonowej z oporem z betonu C8/10 na płask. 10. Odwodnienie Odwodnienie placu manewrowego oraz zjazdu zaprojektowano powierzchniowe poprzez nadanie spadków podłużnych i poprzecznych zapewniających spływ wód opadowych i roztopowych na tereny zielone działki gminnej nr Nadmiar wód, który nie ulegnie retencji będzie spływał powierzchniowo przedmiotową działką do rowu przy grodze gminnej nr L. 7

8 11. Uwagi. Prace ziemne w sąsiedztwie sieci uzbrojenia terenu wykonywać ręcznie ze szczególną ostrożnością. W przypadku naruszenia lub odkrycia urządzeń obcych poinformować o tym właściciela sieci. 8

9 12. Informacja o BIOZ Informacja dotycząca bezpieczeństwa i ochrony zdrowia przy wykonywaniu robót drogowych związanych z budową zjazdu indywidualnego do remizy strażackiej z drogi gminnej nr L ( działka nr ew. 212) oraz placu manewrowego na działce nr ew zlokalizowanej w miejscowości Jawidz, gmina Spiczyn, powiat lubelski ZAKRES ROBÓT I KOLEJNOŚĆ ICH WYKONANIA Przedmiotem inwestycji jest budowa zjazdu indywidualnego do remizy strażackiej z drogi gminnej nr L ( działka nr ew. 212) oraz placu manewrowego na działce nr ew zlokalizowanej w miejscowości Jawidz, gmina Spiczyn Prace obejmują: - zdjęcie darni, - wykonanie korytowania, - ustawienie krawezników - wykonanie utwardzenia nawierzchni, - uporządkowanie terenu. KOLEJNOŚĆ WYKONIA ROBÓT 1. Zagospodarowanie placu budowy 2. Roboty ziemne (wykonanie koryt pod konstrukcje nawierzchni) 3. Roboty budowlane 4. Roboty wykończeniowe 1. Istniejące obiekty budowlane W sąsiedztwie placu budowy występuje napowietrzna linia elektroenergetyczna, doziemna sieć wodociągowa i teletechniczna. 2. Elementy zagospodarowania działki lub terenu mogące stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Zagrożenie dla bezpieczeństwa i zdrowia ludzi mogą stwarzać sieci obecne na obszarze objętym inwestycją. 3. Przewidywane zagrożenia jakie mogą wystąpić przy realizacji prac Zagrożenie może występować przy realizacji następujących prac: - prac budowlano - montażowych związanych z budowa zjazdu w sąsiedztwie czynnych linii energetycznych sn, sieci wodociągowejj i teletechnicznej, - przy rozładunku materiałów, - w związku z realizacja robót w strefie odbywającego się ruchu kołowego. 4. Sposób przeprowadzania instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych - szkolenie pracowników w zakresie bhp, - zasady postępowania w przypadku wystąpienia zagrożenia - zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby 9

10 - zasady stosowania przez pracowników środków ochrony indywidualnej oraz odzieży i obuwia roboczego Szkolenia w dziedzinie bezpieczeństwa i higieny pracy dla pracowników zatrudnionych na stanowiskach robotniczych, przeprowadza się jako: - szkolenie wstępne - szkolenie okresowe. 5. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują odpowiednio kierownik budowy (kierownik robót) oraz mistrz budowlany, stosownie do zakresu obowiązków. Nieprzestrzeganie przepisów bhp na placu budowy prowadzi do powstania bezpośrednich zagrożeń dla życia lub zdrowia pracowników. - przyczyny organizacyjne powstania wypadków przy pracy: a) niewłaściwa ogólna organizacja pracy 1) nieprawidłowy podział pracy lub rozplanowanie zadań, 2) niewłaściwe polecenia przełożonych, 3) brak nadzoru, 4) brak instrukcji posługiwania się czynnikiem materialnym, 5) tolerowanie przez nadzór odstępstw od zasad bezpieczeństwa pracy, 6) brak lub niewłaściwe przeszkolenie w zakresie bezpieczeństwa pracy i ergonomii, 7) dopuszczenie do pracy człowieka z przeciwwskazaniami lub bez badań lekarskich; b) niewłaściwa organizacja stanowiska pracy: 1) niewłaściwe usytuowanie urządzeń na stanowiskach pracy, 2) nieodpowiednie przejścia i dojścia, 3) brak środków ochrony indywidualnej lub niewłaściwy ich dobór. Podstawa prawna opracowania: - ustawa z dnia 26 czerwca 1974 r. Kodeks pracy (t. jedn. Dz.U. z 1998 r. Nr 21 poz.94 z późn.zm.) - art.21 a ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. z 2000 r. Nr 106 poz.1126 z późn.zm.) - ustawa z dnia 21 grudnia 2000 r. o dozorze technicznym (Dz.U.Nr 122 poz.1321 z póź.zm.) - rozporządzenie Ministra Infrastruktury z dnia 27 sierpnia 2002 r. w sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzajów robót budowlanych, stwarzających zagrożenia bezpieczeństwa i zdrowia ludzi (Dz.U. Nr 151 poz.1256) - rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U.Nr 129 poz. 844 z póź.zm.) - rozporządzenie Ministra Gospodarki z dnia 20 września r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych (Dz.U.Nr 118 poz. 1263) - rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U.Nr 47 poz. 401). Opracowała: Ewa Musz 10

11 13. ZAŁĄCZNIKI: a. Decyzja znak DR z dnia wydana przez Wójta Gminy Spiczyn 11
