Budowa placu rekreacyjnego Figle na wzgórzu wraz z boiskiem sportowym w Rębiskach. Inwestor: Urząd Gminy Szemud, ul. Kartuska Szemud

Transkrypt

1 Biuro Obsługi Inwestycji BL PROJEKT ul. Gdańska 42, śukowo BL PROJEKT Ludwik Breza tel: fax: kom: PROJEKTOWANIE I OBSŁUGA INWESTYCJI BUDOWLANYCH Obiekt: Nazwa opracowania: Budowa placu rekreacyjnego Figle na wzgórzu wraz z boiskiem sportowym w Rębiskach Projekt zamienny do projektu budowlano wykonawczego zatwierdzonego pozwoleniem na budowę Inwestor: Urząd Gminy Szemud, ul. Kartuska Szemud Lokalizacja: Rębiska, ul. Spacerowa nr działki 89/8, gmina Szemud OŚWIADCZANIE ZGODNOŚCI Zgodnie z wymogiem art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (Tekst jednolity: Dz. U. z 2003r. Nr 207, poz.2016 z późniejszymi zmianami) oświadczamy, Ŝe w/w projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektował Zespół autorski: Architektura : mgr. inŝ. arch. Bogumiła Gąsior Nr upr. 5181/Gd/92 Konstrukcja: mgr. inŝ. Ludwik Breza Nr upr. POM/0078/PWOK/07 Br. Sanitarna: mgr. inŝ. Bogumiła Bistroń-Mallek Nr upr. POM/0029/POOS/04 śukowo r. Egz. nr:

2 II. ZAWARTOŚĆ OPRACOWANIA I. STRONA TYTUŁOWA II. ZAWARTOŚĆ OPRACOWANIA III. OPIS TECHNICZNY DO PROJEKTU ZAMIENNEGO ZAGOSPODAROWANIA TERENU IV. RYSUNKI DO PROJEKTU ZAMIENNEGO V. PROJEKTU ODWODNIENIA BOISKA VI. ZAŁĄCZNIKI, UZGODNIENIA, UPRAWNIENIA,

3 Opis techniczny do projektu budowlanego zamiennego OPIS TECHNICZNY DO PROJEKTU ZAMIENNEGO ZAGOSPODARO- WANIA TERENU Obiekt : Budowa placu rekreacyjnego Figle na wzgórzu wraz z boiskiem sportowym w Rębiskach Inwestor: Urząd Gminy Szemud, ul. Kartuska Szemud Lokalizacja: Rębiska, gmina Szemud nr działki 89/8 1

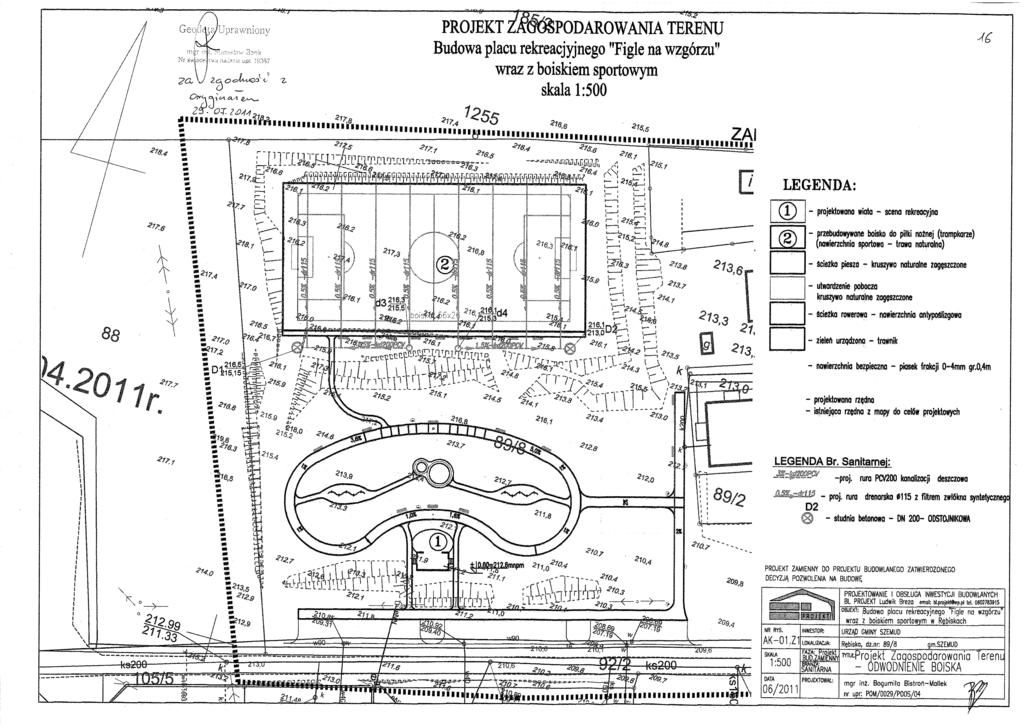

4 Opis techniczny do projektu budowlanego zamiennego 1. Przedmiot opracowania lista zmian Przedmiotem opracowania jest projekt budowlany zamienny do projektu budowlanego zatwierdzonego decyzją pozwoleniem na budowę Ze względu na wystąpienie róŝnicy w warunkach gruntowych podłoŝa i rzędnych istniejącego terenu w stosunku do zakładanych w Dokumentacji Geotechnicznej i Mapie do Celów Projektowych. Zmiany obejmują: - wykonanie nowej Dokumentacji Geotechnicznej i Mapy do Celów Projektowych - ze względu na odmienne warunki geotechniczne wprowadza się zmiany w warstwach boiska i uzupełnia o zaprojektowanie odwodnienia boiska (zmianie ulega rysunek AK- 10, tytuł rysunku SCHEMAT BOISKA 56x26m zastępuje go rysunek AK-10.1Z ). - ze względu na odmienne ukształtowanie terenu zmieniono lokalizacje w terenie i poziom posadowienia niektórych elementów zagospodarowania (zmianie ulega rysunek AK-01, tytuł rysunku Projekt Zagospodarowania Terenu zastępuje go rysunek AK- 01.1Z i AK-01.2, zmianie ulega rysunek AK-02, tytuł rysunku Przekrój I-I zastępuje go rysunek AK-02.1Z i AK-01.2, ) - Pozostałe rysunki bez wg projektu budowlanego zatwierdzonego decyzją pozwoleniem na budowę 2. Podstawa opracowania - Zlecenie na opracowanie dokumentacji projektowej. - Wypis i wyrys z miejscowego planu zagospodarowania przestrzennego - Wytyczne i uzgodnienia z zleceniodawcą. - Normy i przepisy formalnoprawne. 3. Opis terenu. Teren przeznaczony pod inwestycje obejmuje działkę nr 89/8 i nie jest zabudowany ani uŝytkowany, graniczy od strony południowej z drogą osiedlową, gruntową, utwardzoną, od strony wschodniej z działkami nr 90/1, 90/2, 90/3, 90/4. Teren, na którym projektuje się obiekt jest pochylony w kierunku południowym ze spadkiem ok. 7,6%. Przez teren działki przebiega takŝe od strony południowej nadziemna linia energetyczna niskiego napięcia wraz z słupami oświetlenia terenu. 4. Projektowane zagospodarowanie. Planuje się zagospodarowanie terenu rekreacyjnego w skład którego wchodzić będzie:. - Sportowe boisko trawiaste wraz z piłkochwytami 6x24m, boisko o polu gry 26x56, z marginesem 3m po obwodzie, przeznaczone będzie do gry w piłkę noŝną dla trampkarzy. - Wiata i scena rekreacyjna, o konstrukcji drewnianej szachulcowej z posadzką betonową, wiata przeznaczona będzie do sporadycznych okolicznościowych występów np. podczas festynów wiejskich. - ŚcieŜki piesze wyłoŝone kruszywem naturalnym - ŚcieŜki rowerowe z kostki brukowej, alternatywnie o nawierzchni asfaltowej. ŚcieŜka wyposaŝona będzie w tory do slalomu i ósemki oraz muldy, - Między ścieŝką rowerową a boiskiem planuje się umieścić plac zabaw i miejsce rekreacji dorosłych. Plac zabaw zostanie wyposaŝony w urządzenia zabawowe dla dzieci i stoły i ławy dla dorosłych. Ponadto planuje się zainstalowanie ławek i koszy parkowych. 2

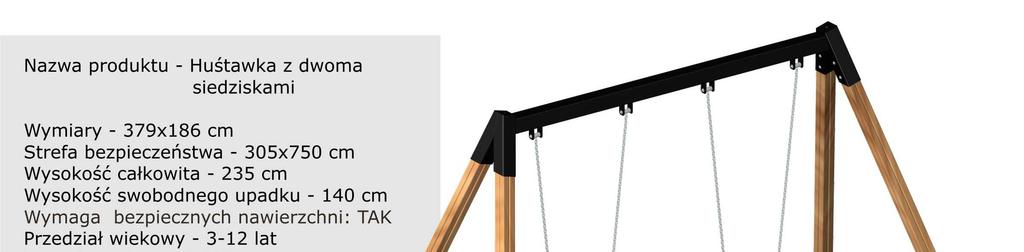

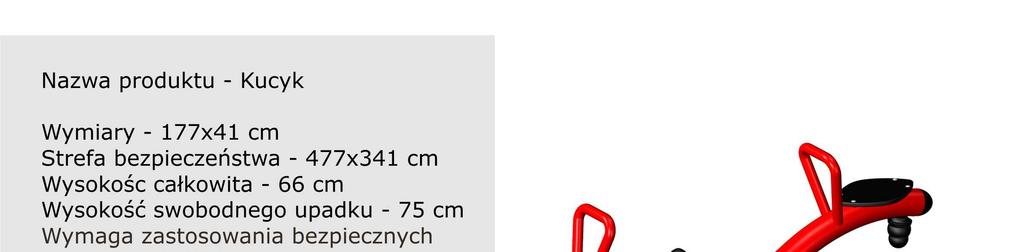

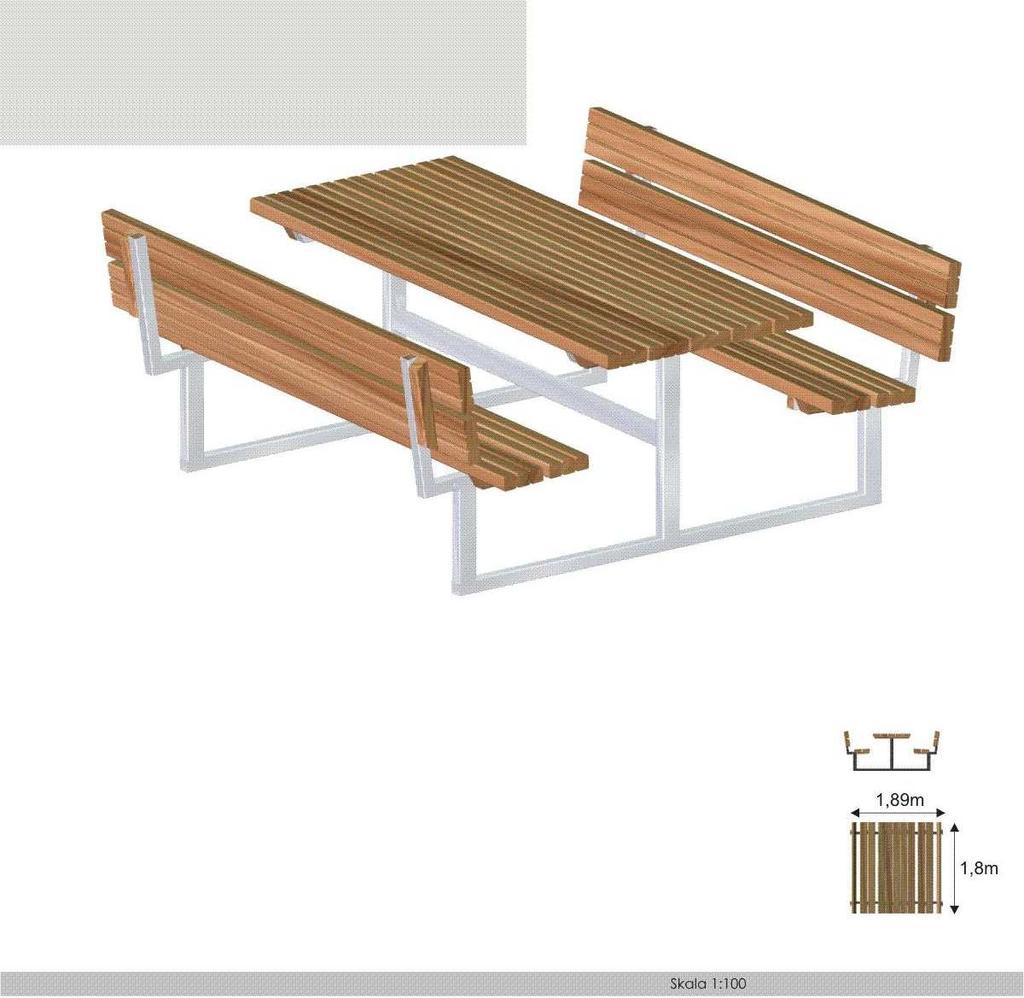

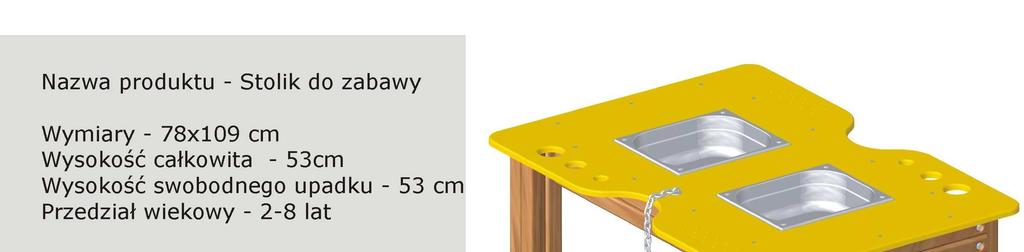

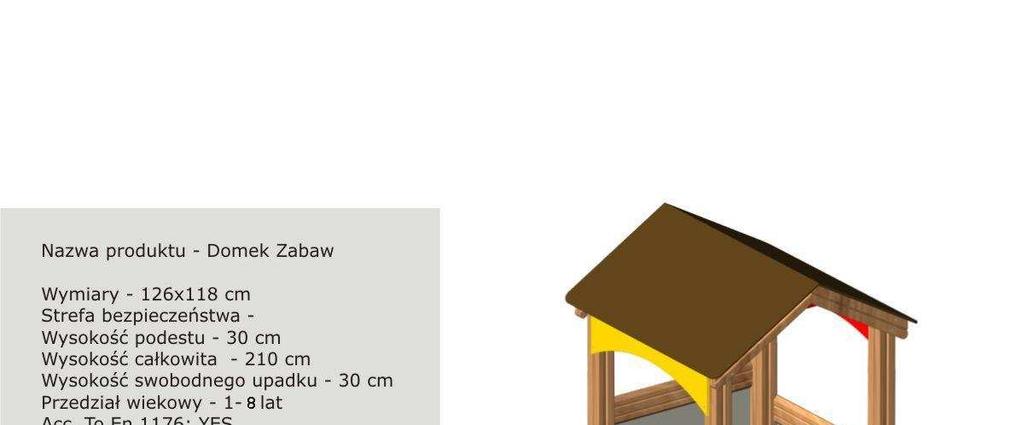

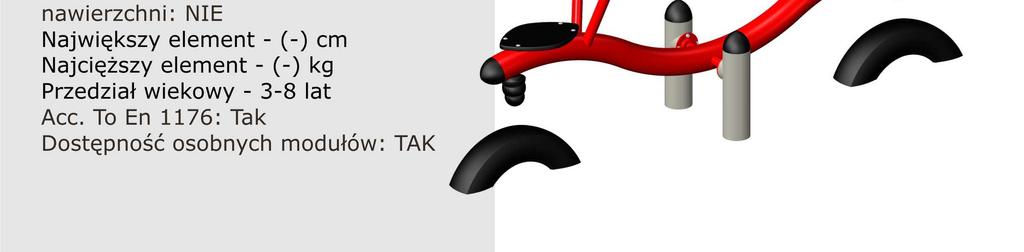

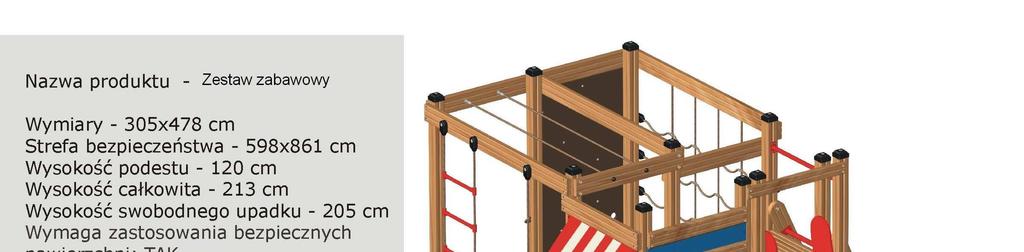

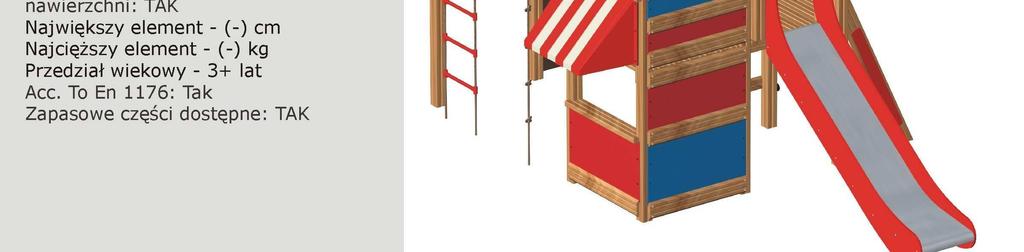

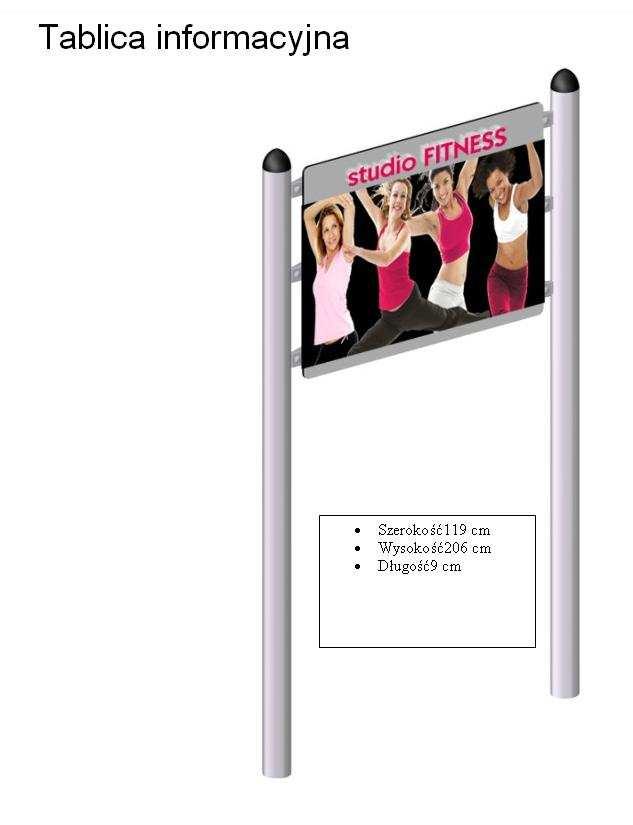

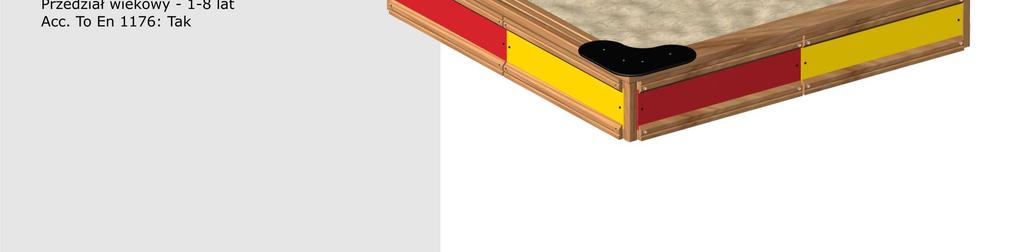

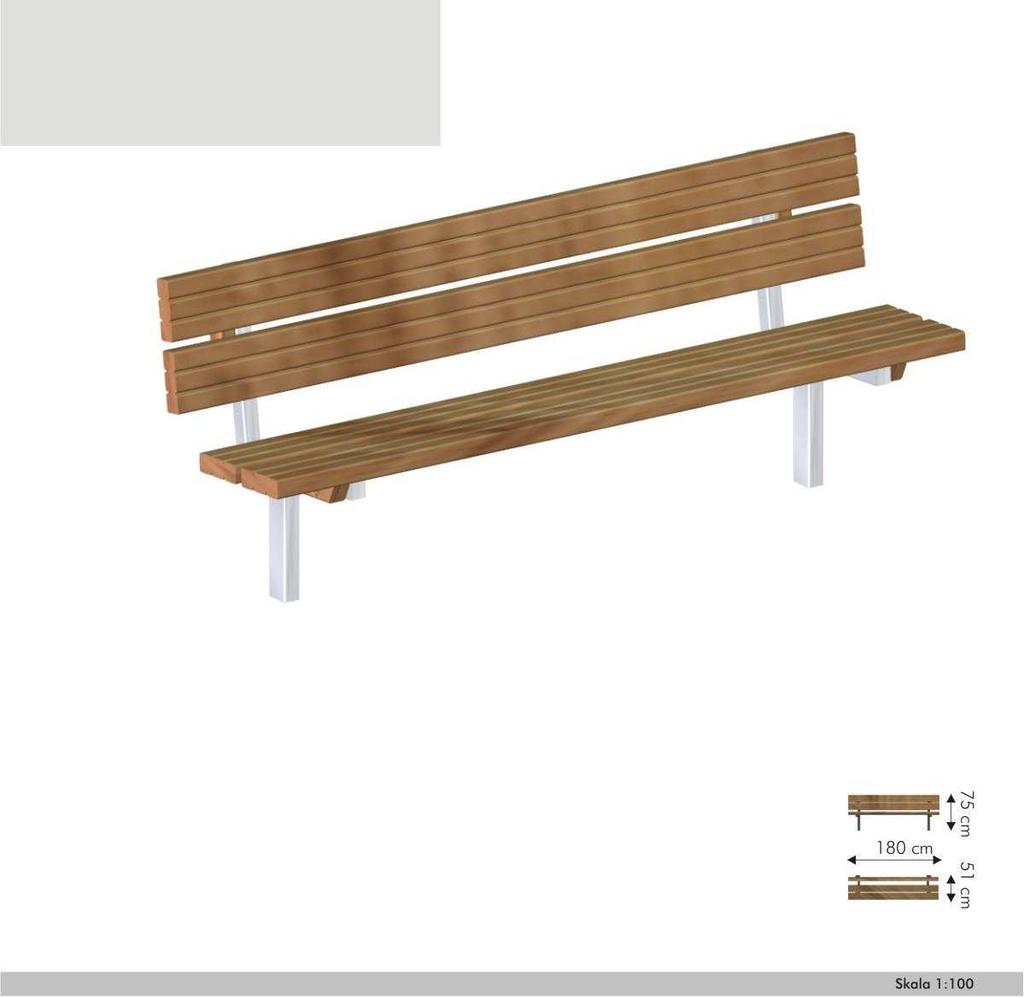

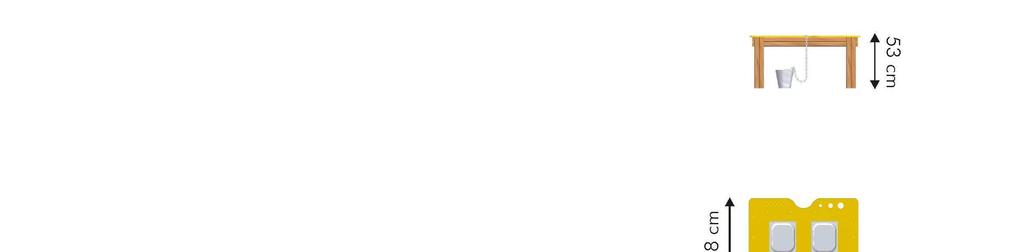

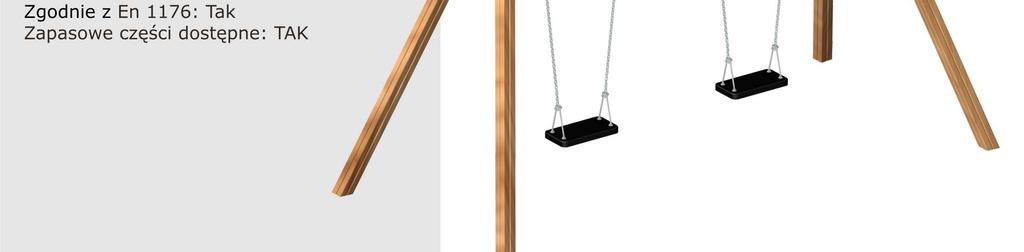

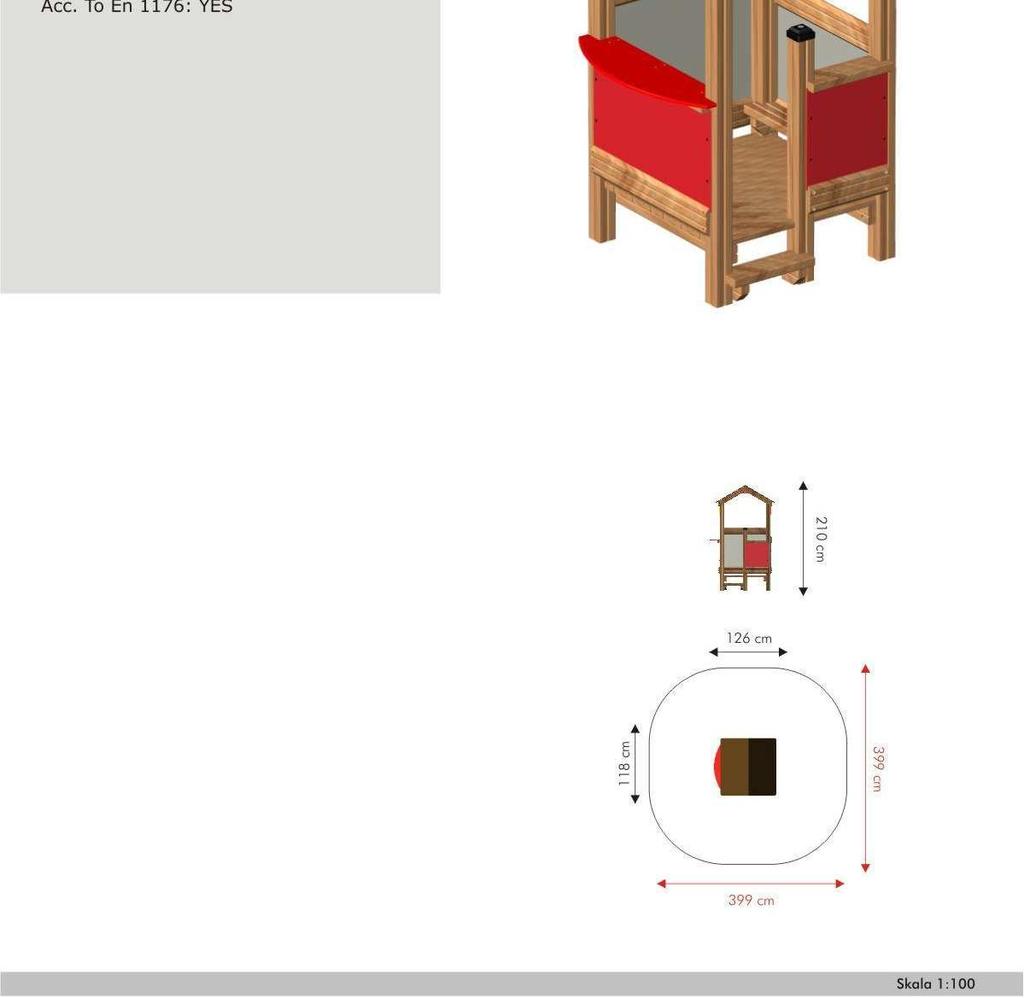

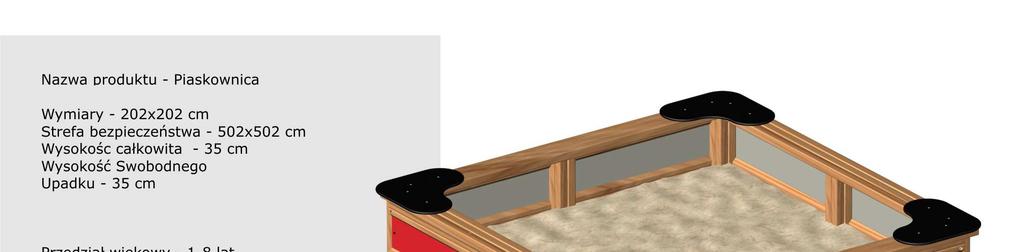

5 Opis techniczny do projektu budowlanego zamiennego - Przy drodze dojazdowej palnuje się utwardzenie pobocza działki, z wykonaniem podbudowy i zagęszczeniem z kruszywa naturalnego. Pobocze to w razie potrzeby moŝe zostać przeznaczone na miejsca postojowe dla samochodów. - Pozostałe tereny zagospodarowane zostanie zielenią. Planuje się załoŝenie trawników, utworzenie skarpy od strony północnej i zachodniej z ziemi pozyskanej z częściowej niwelacji terenu, wykonanie nasadzeń izolacyjnych z drzew np. klon szt. 52, lipa 17 i krzewów np. ognik. - Gromadzenie odpadów stałych w szczelnych pojemnikach, wywoŝone przez specjalistyczne przedsiębiorstwo składowisko odpadów. - Zagospodarowanie wód opadowych na terenie przedmiotowej działki. - W późniejszym terminie planuje się wykonanie przyłącza energetycznego zlokalizowanego w skrzynce na istniejącym słupie energetycznym. - W przypadku sporadycznych imprez okolicznościowych proponuje się ustawienie toalet przenośnych lub skorzystanie z toalet w sąsiedniej świetlicy wiejskiej 5. Dane liczbowe. Powierzchnia zagospodarowania działki 89/ m 2 Powierzchnia zabudowana wiata rekreacyjna (max 30% pow Działki) 30%*9500=2850> 58,4 m 2 Powierzchnia ścieŝek pieszych 397,5 m 2 Powierzchnia ścieŝek rowerowych 421,8 m 2 Powierzchnia utwardzonego pobocza 447,5 m 2 Powierzchnia boiska trawiastego wraz z pasem rezerwy 2m 1860 m 2 Powierzchnia zieleni urządzonej 6314,8 m 2 Metrów bieŝących piłko chwytów 48 m Powierzchnie biologicznie czynna (min. 50% pow. Działki) 50%*9500=4750< 6314,8 m 2 6. Dane informacyjne. Projektowana inwestycja jest zgodna z ustaleniami Planu Zagospodarowania Przestrzennego w zakresie przeznaczenia terenu oznaczonego symbolem US na cele sportu i rekreacji. Zaprojektowany obiekt w Ŝaden sposób nie powoduje utrudnień oraz ograniczeń w stosunku do osób trzecich. Projektowana budowa nie utrudnia dostępu do drogi publicznej, nie pozbawia moŝliwości korzystania z wody, kanalizacji, energii elektrycznej, ponadto nie powoduje zagroŝenia zanieczyszczenia powietrza, wody lub gleby i zapewnia ochronę przed uciąŝliwościami oraz ochronę ppoŝ. Odległości projektowanego obiektu od innych budynków na działkach sąsiednich spełniają wymagania odnośnie odległości określonych w przepisach ochrony przeciwpoŝarowej. W miejscowym planie nie ustala się wymagań co do miejsc postojowych jednak w opracowaniu przewidziano ewentualne wykorzystanie utwardzonego pobocza. 7. Wpływ na środowisko. Obszar oddziaływania projektowanych obiektów mieści się w granicach działki inwestora. Projektowany obiekt nie spowoduje zagroŝenia dla środowiska, higieny i zdrowia jego uŝytkowników i najbliŝszego otoczenia oraz nie spowoduje ponadnormatywnego zacienienia działek sąsiednich ani wystąpienia ponadnormatywnych hałasów. Projekt nie przewiduje likwidacji zadrzewionych skarp, nie zmienia stosunków wodnych. W ramach inwestycji nie przewiduje się wycinki drzew. Zgodnie z Ustawą o odpadach z dnia 27 kwietnia 2001 roku (Dz. U. Nr 62, poz. 628 z poźn. zm.) informuje się, Ŝe nie planuje się przemieszczać znacznych ilości mas ziemnych w związku z planowaną budową, a ziemia pochodząca z wykopów zostanie zagospodarowana na działce inwestora. 3

6 Opis techniczny do projektu budowlanego zamiennego 8. Uwagi końcowe. - UŜywać materiały atestowane, posiadające obowiązujące świadectwa dopuszczenia do stosowania w budownictwie lub jeśli są przedmiotem Norm Państwowych, zaświadczenie producenta potwierdzające ich zgodność z postanowieniami odpowiednich norm. Wymienione nazwy producentów podano poglądowo, moŝna stosować produkty zastępcze zachowując te same lub lepsze parametry techniczne - Wszelkie roboty budowlano montaŝowe prowadzić zgodnie z obowiązującymi normami budowlanymi i warunkami technicznymi wykonania i odbioru robót oraz aktualnymi przepisami BhiP, P. poŝ. i zgodnie ze sztuką budowlaną Projektował zespół autorski : mgr. inŝ. arch. Bogumiła Gąsior Nr upr. 5181/Gd/92 mgr. inŝ. Ludwik Breza Nr upr. POM/0078/PWOK/07 4
