1 AUDYT ENERGETYCZNY BUDYNKU dla przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji w trybie Ustawy z dnia Adres budynku ulica: Niegosław 69 kod: Drezdenko miejscowość: Niegosław powiat: strzelecko-drezdenecki województwo: lubuskie Wykonawca audytu imię i nazwisko : Mateusz Jaruszowiec tytuł zawodowy: inż.

2 TABELA 1. STRONA TYTUŁOWA AUDYTU ENERGETYCZNEGO BUDYNKU 1. DANE INDENTYFIKACYJNE BUDYNKU 1.1 Rodzaj budynku Szkoła podstawowa 1.2. Rok budowy Inwestor Gmina Drezdenko 1.4. Adres budynku (nazwa, nazwisko i imię, adres ul. Warszawska 1 ul. Niegosław 69 do korespondencji, PESEL) kod Drezdenko kod Drezdenko powiat strzelecko-drezdenecki woj. lubuskie 2. Nazwa, nr. REGON i adres podmiotu wykonującego audyt SEMPER POWER Sp. z o.o. ul. Główna 7, Krupski Młyn REGON: Imię i nazwisko, nr. PESEL oraz adres audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis Mateusz Jaruszowiec, Krupski Młyn, ul. Tarnogórska 7/5 kurs przygotowujący do działalności audytora energetycznego Nr 128/2012 PESEL: podpis 4. Współautorzy audytu: imiona, nazwiska, zakres prac, posiadane kwalifikacje; podpis Lp Imię i nazwisko Mateusz Jaruszowiec Zakres udziału w opracowaniu audytu Inwentaryzacja i obliczenia 5. Miejscowość Krupski Młyn Data wykonania opracowania Spis treści str. 1. Strona tytulowa 2 2. Karta audytu energetycznego 3 3. Dokumenty i dane źródlowe wykorzystywane przy opracowaniu audytu oraz wytyczne i uwagi inwestora budowlanego budynku 6 4. Inwentaryzacja techniczno-budowlana budynku 7 5. Ocena stanu technicznego budynku Wykaz usprawnień i przedsięwzięć termomodernizacyjnych Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Opis wariantu optymalnego 29 2

3 TABELA 2. KARTA AUDYTU ENERGETYCZNEGO BUDYNKU 1) 1.Dane ogólne Stan przed termomodernizacją Stan po termomodernizacji 1. Konstrukcja/technologia budynku tradycyjna, murowana bez zmian 2. Liczba kondygnacji Kubatura części ogrzewanej [m 3 ] Powierzchnia budynku netto [m 2 ] Powierzchnia ogrzewana budynku [m 2 ] Powierzchnia ogrzewana lokali użytkowych oraz innych pomieszczeń niemieszkalnych [m 2 ] Liczba lokali mieszkalnych Liczba osób użytkujących budynek Rodzaj systemu grzewczego budynku kotłownia węglowa powietrzna gazowa pompa ciepła + kotłownia gazowa 10. Sposób przygotowania ciepłej wody użytkowej termy elektryczne termy elektryczne 11. Współczynnik kształtu A/V [1/m] 0,53 0, Inne dane charakteryzujące budynek - 2. Współczynniki przenikania ciepła przez przegrody budowlane [W/m 2 K] 1. Ściany zew. 1,283 0, Stropodach 1,340 0, Podłoga na gruncie 0,645 0, Okna 1,5 1,5 5. Drzwi zewnętrzne 1,9/2,6 1,9/2,6 6. Inne 3. Sprawności składowe systemu grzewczego i współczynniki uwzględniające przerwy w ogrzewaniu 1. Sprawność wytwarzania [-] 0,82 1,30 2. Sprawność przesyłu [-] 0,80 0,90 3. Sprawność regulacji i wykorzystania [-] 0,77 0,77 4. Sprawność akumulacji [-] 1,00 1,00 5. Uwzględnienie przerw na ogrzewania w okresie tygodnia [-] 0,85 0,85 6. Uwzględnienie przerw na ogrzewanie w ciągu doby [-] 0,95 0,95 4. Sprawności składowe systemu przygotowania ciepłej wody użytkowej 1. Sprawność wytwarzania [-] 0,96 0,96 2. Sprawność przesyłu [-] 1,00 1,00 3. Sprawność regulacji i wykorzystania [-] 0,85 0,85 4. Sprawność akumulacji [-] 0,80 0,80 5. Charakterystyka systemu wentylacji 1. Rodzaj wentylacji (naturalna, mechaniczna, inna) naturalna naturalna 2. Sposób doprowadzenia i odprowadzenia powietrza okna/kanały okna/kanały 3. Strumień powietrza zewnętrznego [m 3 /h] Krotność wymian powietrza [1/h] 1,00 1,00 6. Charakterystyka energetyczna budynku 1. Obliczeniowa moc cieplna systemu grzewczego [kw] 149,5 86,8 2. Obliczeniowa moc cieplna potrzebna do przygotowania ciepłej wody użytkowej [kw] 4,1 3, Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok]

4 5. Roczne obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego 6. (służące weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] *) 7. Zmierzone zużycie ciepła na przygotowanie ciepłej wody użytkowej (służące weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] x x 8. Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/m 2 rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/m 2 rok] ) Udział odnawialnych źródeł energii [%] 0,00% 21,82% 7. Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) 1. Koszt za 1 GJ ciepła do ogrzewania budynku 3) [zł/gj] 35,5 46,1 2. Koszt 1 MW mocy zamówionej na ogrzewanie na miesiąc 4) [zł/(mw m-c)] Koszt przygotowania 1 m 3 ciepłej wody użytkowej 3) [zł/m 3 ] 25,65 17,19 4. Miesięczny koszt ogrzewania 1 m 2 powierzchni użytkowej [zł/(m 2 m-c)] 4,13 2,49 5. Miesięczna oplata abonamentowa [zł/m-c] 0,00 0,00 6. Inne Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana kwota kredytu [zł] Planowane koszty całkowite Roczna oszczędność kosztów energii Roczne zmniejszenie zapotrzebowania na energię [%] 74, Premia termomodernizacyjna [zł/rok] ) 2) 3) 4) dla budynku składającego się z części o różnych funkcjach użytkowych należy podać wszystkie dane oddzielnie dla każdej części budynku U oze [%] obliczamy zgodnie z rozporządzeniem dotyczącym sporządzania świadectw, jako udział odnawialnych źródeł energii w rocznym zapotrzebowaniu na energię końcową dostarczaną do budynku dla systemu grzewczego oraz dla systemu przygotowania ciepłej wody Opłata zmienna związana jest z dystrybucją i przesyłem jednostki energii Stała opłata miesięczna związana z dystrybucją i przesyłem energii *) Różnica pomiędzy zmierzonym (przeliczonym na warunki standardowego sezonu) i obliczonym sezonowym zapotrzebowaniem na ciepło (z uwzględnieniem sprawności i przerw na ogrzewanie) na cele centralnego ogrzewania może być spowodowana: - mniejszym współczynnikiem przenikania okien w budynku, niż przyjęto w obliczeniach - występowaniem znacznie mniejszej temperatury niż założona temperatura projektowana w pomieszczeniach - przyjęte współczynniki uwzględniające przerwy w ogrzewaniu mogą niedokładnie odzwierciedlać faktyczne przerwy w ogrzewaniu budynku 4

5 Wskaźnik rezultatu POIiŚ - nazwa Zmniejszenie zużycia energii końcowej w budynku Ograniczenie emisji gazów cieplarnianych związanych z użytkowaniem budynku Zmniejszenie rocznego zużycia energii pierwotnej w budynku Dodatkowe wymagania inwestora Jednostka Wartość bazowa (przed modernizacją) GJ/rok 1549 Tony ekwiwalentu CO 2 /rok 150 MWh/rok 520 Wartość docelowa (po modernizacji) Efekt (w wyniku termomodernizacji) Ilość zaoszczędzonej energii cieplnej GJ/rok

6 3. Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora 3.1. Dokumentacja projektowa: Archiwalna dokumentacja projektowa budynku Projekty branżowe budynku (instalacje sanitarne) Dokumentacja inwentaryzacyjna obiektu 3.2. Inne dokumenty Normy i rozporządzenia: * Ustawa z dnia 21 listopada 2008r. o wspieraniu termomodernizacji i remontów Dz.U.Nr.223,poz,1459, dalej zwana Ustawą termomodernizacyjną. * Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009r. w sprawie szczegółowego zakresu i formy audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmów oceny opłacalności przedsięwzięcia termomodernizacyjnego. Dalej zwane Rozporządzeniem dot. audytów termomodernizacyjnych. * Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia 27 lutego 2015 r. w sprawie metodologii wyznaczania charakterystyki energetycznej budynku lub części budynku oraz sposobu sporządzania świadectw charakterystyki energetycznej. * Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej Infrastruktury z dnia 5 lipca 2013 w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 926), dalej zwane Warunkami Technicznymi. * Polska Norma PN-EN ISO 6946:2008 Elementy budowlane i części budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeń. * Polska Norma PN-EN ISO Właściwości cieplne budynków Wymiana ciepła przez grunt Metody obliczania * Polska Norma PN-EN ISO Mostki cieplne w budynkach Liniowy współczynnik przenikania ciepła Metody uproszczone i wartości orientacyjne. * Polska Norma PN-EN 12831:2006 Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego. * Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia zmieniające rozporządzenie w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego" * Polska Norma PN EN ISO 13790:2009 " Energetyczne właściwości użytkowe budynków. Obliczanie zużycia energii do ogrzewania i chłodzenia Osoby udzielające informacji - Ewa Pręt 3.4. Data wizji lokalnej r Wytyczne, sugestie, ograniczenia i uwagi inwestora (zleceniodawcy) Obniżenie kosztów ogrzewania budynku. - Wykorzystanie kredytu bankowego i pomocy Państwa na warunkach określonych w Ustawie termomodernizacyjnej lub na potrzeby aplikacji o środki z Wojewódzkiego Funduszu Ochrony Środowiska i Gospodarki Wodnej w Zielonej Górze, Narodowego Funduszu Ochrony Środowiska i Gospodarki Wodnej w Warszawie lub Regionalnych Programów Operacyjnych. - W ramach audytu dokonanie oceny efektywności następujących usprawnień: ocieplenie ścian zewnętrznych ocieplenie stropodachu modernizacja systemu przygotowania ciepłej wody poprzez zastosowanie instalacji ogniw fotowoltaicznych modernizacja instalacji c.o. polegająca zastosowanie jako źródła ciepła gazowej pompy ciepła i kondensacyjnego kotła gazowego oraz wymiana instalacji c.o. w zakresie przewodów Wielkość środków własnych inwestora przeznaczonych na pokrycie kosztów przedsięwzięcia termomodernizacyjnego oraz wysokość kredytu możliwego do zaciągnięcia Wielkość środków własnych inwestora przeznaczonych na pokrycie kosztów przedsięwzięcia termomodernizacyjnego zł Kwota kredytu możliwego do zaciągnięcia przez inwestora zł 6

7 4. Inwentaryzacja techniczno-budowlana budynku 4a. Ogólne dane o budynku Własność Przeznaczenie budynku Adres Budynek prywatna spółdzielcza komunalna mieszkalny mieszk-usługowy inny X ul. Niegosław 69, Niegosław wolnostojący X segment w zabudowie szeregowej bliźniak blok mieszkalny, wielorodzinny Rok budowy Technologia budynku PBU-59 W-70 szkieletowa inna, jaka: 1989 Rok zasiedlenia 1989 UW-2Ż-cegła żerańska RWB BSK RBM-73 RWP-75 PBU-62 UW 2-J WUF-62 WUF-T OWT-67 OWT-75 "Szczecin" Wk-70 SBM-75 ZSBO "Stolica" monolit tradycyjna ramowa 1 Powierzchnia zabudowana [m 2 ] Budynek podpiwniczony tak 2 Kubatura budynku [m3] Liczba klatek schodowych 1 Kubatura ogrzewanej części budynku powiększona o kubaturę ogrzewanych 3 pomieszczeń na poddaszu użytkowym lub w piwnicy i pomniejszona o kubaturę [m 3 ] Liczba kondygnacji 2 wydzielonych klatek schodowych, szybów, wind, otwartych wnęk, loggii i galerii 4 Powierzchnia użytkowa [m 2 ] Wysokość kondygnacji w świetle [m] 3,2 5 Powierzchnia korytarzy+klatek [m 2 ] 24 Powierzchnia pomieszczeń ogrzewanych 6 [m 2 ] 0 na poddaszu użytkowym Powierzchnia pomieszczeń ogrzewanych 7 [m 2 ] 0 w piwnicy Powierzchnia usługowa pomieszczeń 8 [m 2 ] 0 ogrzewanych (usługi, sklepy, itp.) Powierzchnia ogrzewana budynku 9 [m 2 ] 1199 [ ] 14 Liczba użytkowników 95 7

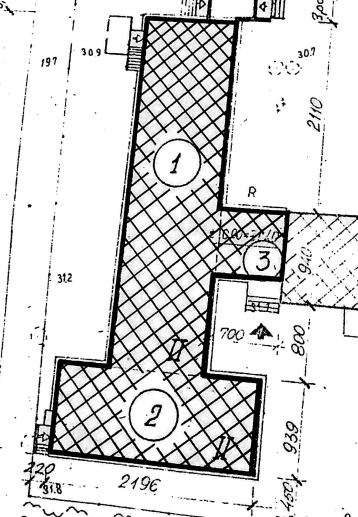

8 4.b. Szkic budynku 8

9 4.c. Opis techniczny podstawowych elementów budynku Bydynek szkoły wybudowany w 1989 roku jest obiektem w zabudowie bliźniaczej z budynkiem poszkolnym znajdującym się na siąsiedniej działce, dwukondygnacyjny, podpiwniczony (piwnica użytkowa, ogrzewana), wykonany w systemie tradycyjnym, murowanym o masywnej konstrukcji elementów nośnych. Ściany zewnętrzne murowane z cegły silikatowej obmurowane pustakami ALFA na zaprawie cementowo-wapiennej. Stropodach płaski wentylowany dwuspadowy o konstrukcji z żelbetowych płyt korytkowych opartych na murkach z cegły dziurawki stojących na stropie z płyt kanałowych grubości 24 cm. Stropy wewnętrzne masywne prefabrykowane z płyt kanałowych żerańskich. Okna i drzwi zewnętrzne wykonane na profilach PCV. Wartość współczynnika przenikania ocenia się na U=1,6 W/(m 2 *K) i U=1,9 W/(m 2 *K). Kilka okien starych o wysokim współczynniku przenikania. Drzwi stalowe o wysokim współczynniku przenikania ciepła. Zestawienie danych dotyczących przegród budowlanych L.p. Opis Orentacja Pow. całk. do ocieplenia m 2 Pow. do obl. strat ciepła (bez okien) m 2 U W/(m 2 *K) Pow. okien i drzwi balk. m 2 U okna W/(m 2 *K) Pow. drzwi m 2 1 Ściana zewnętrzna S 233,46 186,23 1,283 45,1 1,6 2,1 1,9 U drzwi W/(m 2 *K) 2 Ściana zewnętrzna W 363,78 244,92 0, ,5 1,6/2,5 6,4 1,9/2,6 3 Ściana zewnętrzna N 215,19 206,53 0,793 8,7 1,6 4 Ściana zewnętrzna E 301,33 216,58 0,187 84,8 1,6 5 Podłoga w ogrzewanej piwnicy 568,20 568,20 0,645 6 Stropodach 538,70 538,70 1,340 9

10 4.d. Charakterystyka energetyczna budynku Lp. Rodzaj danych 1. Zamówiona moc cieplna na co [kw] 2. Zamówiona moc cieplna na cwu (q śr ) [kw] 3. Zapotrzebowanie na moc cieplną na co [kw] 4. Zapotrzebowanie na moc cieplną na cwu [kw] 5. Roczne zapotrzebowanie na ciepło w standardowym sezonie grzewczym bez uwzględnienia sprawności systemu ogrzewania [GJ] 6 Roczne zapotrzebowanie na ciepło w standardowym sezonie grzewczym z uwzględnieniem sprawności systemu ogrzewania [GJ] Taryfa opłat (z VAT) 7 opłata stała (za moc zamówioną + przesył) miesięcznie zł/mw opłata zmienna (za ciepło + przesył) wg licznika zł/gj opłata abonamentowa miesięcznie zł Dane w stanie istniejącym ,0 4e. Charakterystyka systemu ogrzewania Lp. 1. Typ instalacji Rodzaj danych Dane w stanie istniejącym Kotłownia lokalna zasilana kotłem węglowym. Instalacja c.o. wodna z rozdziałem dolnym w systemie otwartym. 2. Parametry pracy instalacji 90/70 3. Przewody w instalacji Instalacja z rur stalowych niezaizolowanych Rodzaje grzejników Osłonięcie grzejników Zawory termostatyczne Zabezpieczenie Odpowietrzenie Liczba dni ogrzewania w tygodniu / liczba godzin na dobę Modernizacja instalacji po roku 1984 Stalowe, płytowe Nie Nie Naczynie zbiorcze typu otwartego Sieć odpowietrzająca 5 / 16 Wymiana grzejników Wartości współczynników systemu ogrzewania dla stanu sprzed termomodernizacji Lp Opis Wartość współczynnika 1 Wytwarzanie ciepła η g 0,82 2 Przesyłanie ciepła η d 0,80 3 Regulacja i wykorzystanie η e 0,77 4 Akumulacja ciepła η s 1,00 5 Sprawność całkowita systemu ηg*ηd*ηc*ηs = η tot 0,51 6 Uwzględnienie przerw na ogrzewanie w okresie tygodnia w t 0,85 7 Uwzględnienie przerw na ogrzewanie w ciągu doby w d 0,95 10

11 5. Ocena aktualnego stanu technicznego budynku 5.1 Przegrody zewnętrzne Stropodach przegroda Ściana zewnętrzna U [W/m 2 *K] istniejące U 1) [W/m 2 *K] wymagane 1,28 0,23 1,34 0,18 1) Wymagania wg Warunków technicznych jakim powinny odpowiawadć budynki ich usytuowanie obowiązujące od 1 stycznia 2017 roku 5.2. Okna i drzwi drzwi zewnętrzne okno przegroda U [W/m 2 *K] istniejące wymagane 1,9/2,6 1,5 1,6 1,1 5.3 System grzewczy Budynek ogrzewany z lokalnej kotłowni na węgiel. Instalacja c.o. głównie stalowa, grzejniki stalowe, płytowe - stan systemu ogrzewania dobry. Na potrzeby centralnego ogrzewania budynku pracuje kocioł na węgiel o mocy 190kW. Kocioł wykazuje już cechy wyeksploatowania. Określono potrzebę przebudowy istniejącej kotłowni węglowej, pracującej na potrzeby c.o. obiektu, na gazową pompę ciepła. 5.4 System zaopatrzenia w ciepła wodę Ciepła woda przygotowywana lokalnie - w miejscu ujęcia - za pomocą term elektrycznych. W pomieszczeniu socjalnym gazowy podgrzewacz przepływowy. Ogólnie w dobrym stanie technicznym. 5.5 Wentylacja Wentylacja pomieszczeń realizowana jest grawitacyjnie poprzez kratki wywiewne. Świeże powietrze infiltruje do środka przez nieszczelności drzwi i okien. Nie przewiduje się modernizacji systemu wenylacji w budynku. 11

12 4.f. Charakterystyka instalacji cieplnej wody użytkowej Lp. 1. Rodzaj instalacji Rodzaj danych Dane w stanie istniejącym Ciepła woda przygotowywana lokalnie - w miejscu ujęcia - za pomocą term elektrycznych. W pomieszczeniu socjalnym gazowy podgrzewacz przepływowy 2. Piony i ich izolacja Brak 3. Opomiarowanie Brak 4. Zbiornik akumulacyjny 4x80l bojlery elektryczne 4.g. Charakterystyka węzła cieplnego lub kotłowni w budynku Kotłownia węglowa zlokalizowana w ogrzewanym budynku, źródłem ciepła kocioł węglowy o mocy 190kW. 4.h. Charakterystyka systemu wentylacji Lp Rodzaj wentylacji Rodzaj danych Strumień powietrza wentylacyjnego m 3 /h Dane w stanie istniejącym grawitacyjna

13 Zbiorcze zestawienie oceny stanu istniejącego budynku i możliwości poprawy zawiera poniższa tabela Lp. 1 1 Charakterystyka stanu istniejącego 2 Przegrody zewnętrzne Przegrody zewnętrzne mają niezadowalające wartości współczynnika przenikania ciepła Możliwości i sposób poprawy 3 Należy docieplić przegrody zewnętrzne i zapewnić wymagany współczynnik przenikania zgodnie z Warunkami Technicznymi. 2 3 Instalacja ciepłej wody użytkowej Zastosowanie instalacji ogniw fotowoltaicznych w oparciu Ciepła woda przygotowywana lokalnie - w o odnawialne źródła energii miejscu ujęcia - za pomocą term elektrycznych. W pomieszczeniu socjalnym gazowy podgrzewacz przepływowy System grzewczy Instalacja c.o. stalowa, grzejniki stalowe, płytowe. Źródłem ciepła lokalna kotłownia węglowa. Zastosowanie nowego źródła ciepła w postaci gazowej absorpcyjnej pompy ciepła i kondensacyjnego kotła gazowego wraz z wymianą przewodów instalacji c.o. 13

14 6. Wykaz rodzajów usprawnień i przedsięwzięć termomodernizacyjnych wybranych na podstawie oceny stanu technicznego L.p. Rodzaj usprawnień lub przedsięwzięć 1 1. Zmniejszenie strat przez przenikanie przez ściany zewnętrzne 2. jw. przez stropodach Sposób realizacji 2 3 Ocieplenie ścian zewnętrzych - metoda bezspoinowa (styropian) Ocieplenie stropodachu izolacją termiczną od zewnątrz(styropapą) 3. Zmniejszenie strat na podgrzanie ciepłej wody użytkowej Zastosowanie instalacji ogniw fotowoltaicznych w oparciu o odnawialne źródła energii 4. Podwyższenie sprawności instalacji c.o. Zastosowanie nowego źródła ciepła w postaci gazowej absorpcyjnej pompy ciepła i kondensacyjnego kotła gazowego wraz z wymianą przewodów instalacji c.o. 14

15 7. Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego 7.1. Wskazanie rodzajów usprawnień termomodernizacyjnych dotyczących zmniejszenia zapotrzebowania na ciepło L.p. 1 I Rodzaj usprawnień lub przedsięwzięć Usprawnienie dotyczące zmniejszenia strat przez przenikanie przez przegrody budowlane oraz na ogrzewanie powietrza wentylacyjnego Sposób realizacji 2 3 Ocieplenie ścian zewnętrznych Ocieplenie stropodachu II Usprawnienie dotyczące zmniejszenia zapotrzebowania ciepła na przygotowanie c.w.u. Zastosowanie instalacji ogniw fotowoltaicznych w oparciu o odnawialne źródła energii 15

16 7.2. Ocena opłacalności i wyboru usprawnień dot. zmniejszenia strat przez przenikanie przez przegrody i zapotrzebowania na ciepło na ogrzanie powietrza wentylacyjnego W niniejszym rozdziale w kolejnych tabelach dokonuje się: a) Oceny opłacalności i wyboru optymalnych usprawnień prowadzących do zmniejszenia strat ciepła przez przenikanie przez przegrody zewnętrzne b) Oceny opłacalności i wyboru optymalnego wariantu przedsięwzięcia polegającego na wymianie okien i/lub drzwi oraz zmniejszenia zapotrzebowania na ciepło na ogrzewanie powietrza wentylacyjnego c) Oceny opłacalności i wyboru optymalnego wariantu przedsięwzięcia dotyczącego zmniejszenia zapotrzebowania na ciepło na przygotowanie ciepłej wody użytkowej d) Zestawienie optymalnych usprawnień i przedsięwzięć w kolejności rosnącej wartości prostego czasu zwrotu nakładów (SPBT) charakteryzującego każde usprawnienie W obliczeniach przyjęto następujące dane: Wyszczególnienie t wo, pomieszczenia t zo Sd dla przegród zewnętrznych, t wo = 20 o C W stanie Po termoobecnym modernizacji 20,0 20,0-18,0-18, jedn. 0 C 0 C dzień. K. a O 0m, O lm, zł/(mw. mc) O 0z, O lz, zł/gj A b0, A b1, 0 0 zł/m-c 16

17 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Ściana zewnętrzna Dane: powierzchnia przegrody do obliczania strat A = 854,3 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A kosz = 1113,8 m 2 Opis wariantów usprawnienia Przewiduje się ocieplenie ściany metodą bezspoinową z użyciem wełny mineralnej o współczynniku przewodności λ= 0,032 W/mK. Rozpatruje się 3 warianty różniące się grubością warstwy izolacji termicznej: wariant - wymaganie max wartości współczynnika U 0,23 W/m 2 K Lp. Omówienie Jedn. Stan istniejący Warianty Grubość dodatkowej warstwy izolacji termicznej; g= m 0,10 0,12 0,14 3 Wspólczynnik U m 2. c przed i po przeprowadzeniu modernizacji K/W 1,283 0,256 0,221 0,194 4 Q 0U, Q 1u = 8, Sd. A. U C GJ/a 336,0 67,1 57,8 50,8 5 q ou, q 1U = A*(t w0 -t z0 )*U C MW 0,0416 0,0083 0,0072 0, Roczna oszczędność kosztów ΔO ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m zł/a Cena jednostkowa usprawnienia zł/m Koszt realizacji usprawnienia N U zł SPBT= N U /ΔO ru lata 15,9 16,4 17,0 Przyjęto ceny jednostkowe ocieplenia 1 m 2 wg średnich cen lokalnych - wymaga zweryfikowania po wykonaniu kosztorysów na podstawie projektu Wybrany wariant : 2 Koszt : zł SPBT= 16,4 lat 17

18 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Stropodach Dane: powierzchnia przegrody do obliczania strat A = 538,7 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A kosz = 538,7 m 2 Opis wariantów usprawnienia Przewiduje się ocieplenie stropodachu warstwą styropapy o współczynniku przewodności λ= 0,032 W/m*K. Rozpatruje się 3 warianty różniące się grubością warstwy izolacji termicznej: wariant: o minimalnej grubości warstwy izolacji, przy której jest spełnione wymaganie max wartości współczynnika U 0,18 W/m2K Lp. Omówienie Jedn. Stan istniejący Warianty Grubość dodatkowej warstwy izolacji termicznej; g= m 0,14 0,16 0,18 2 Wspólczynnik U m 2. c przed i po przeprowadzeniu modernizacji K/W 1,340 0,195 0,174 0,157 3 Q 0U, Q 1u = 8, Sd. A. U C GJ/a 221,4 32,2 28,7 25,9 4 q ou, q 1U = A*(t w0 -t z0 )*U C MW 0,0274 0,0040 0,0036 0, Roczna oszczędność kosztów ΔO ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m zł/a Cena jednostkowa usprawnienia zł/m Koszt realizacji usprawnienia N U zł SPBT= N U /ΔO ru lata 11,6 12,9 14,1 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 wg średnich cen lokalnych - wymaga zweryfikowania po wykonaniu kosztorysów na podstawie projektu Wybrany wariant : 2 Koszt : zł SPBT= 12,9 lat 18

19 Ocena i wybór przedsięwzięcia termomodernizacyjnego prowadzącego do zmniejszenia zapotrzebowania na ciepło na przygotowanie ciepłej wody użytkowej Dane: Q ocw = 56 GJ q ocw = 0,0041 MW Opis: Zastosowanie instalacji ogniw fotowoltaicznych Lp. Jedn. Stan istniejący Stan po modernizacji 1 Średnia moc cwu q cwśr MW 0,0041 0, Roczne zapotrzebowanie ciepła końcowego Q 0,1 cw GJ/rok 56,0 37,5 3 Roczne opłata zmienna O 0,1m zł/a Roczna opłata stała O 0,1z zł/a 67,7 50,8 5 Roczny koszt przygotowania ciepłej wody O 0,1 zł/a 6 Różnica zł/a 7 Koszt zł 8 SPBT lat ,49 KOSZT zł SPBT 2,5 lat

20 Zestawienie optymalnych usprawnień i przedsięwzięć w kolejności rosnącej wartości SPBT Lp Rodzaj i zakres usprawnienia termomodernizacyjnego Planowane koszty robót, zł SPBT lata Modernizacja instalacji c.o ,5 Modernizacja instalacji cwu ,5 Ocieplenie stropodachu ,9 4 Ocieplenie ścian zewnętrznych budynku ,4 20

21 7.3. Ocena i wybór wariantu przedsięwzięcia termomodernizacyjnego poprawiającego sprawność systemu grzewczego. Dane: Q 0co = 979 GJ/a Założenia dla stanu istniejącego 1 Instalacja w dobrym stanie technicznym 2 Zainstalowane są grzejniki stalowe, płytowe kompaktowe 3 Przygrzejnikowe zaworów termostatycznych 4 Kotłownia olejowa Przewiduje się następujące usprawnienia poprawiające sprawność systemu grzewczego i dostosowujące instalację do wymagań technicznych: lp. koszt Zestaw dwóch powietrznych gazowych absorpcyjnych pomp ciepła w wersji wyciszonej + kocioł kondensacyjny gazowy 2 Automtyka dedykowana wraz z panelem sterującym Wymiana przewodów istalacji c.o. wraz z wymianą starych grzejników oraz montażem dodatkowych zł Lp. Rodzaj usprawnienia Współczynniki sprawności przed po gazowa pompa Rodzaj systemu zasilania kotłownia węglowa ciepła + kocioł gazowy 1 sprawność wytwarzania η g = 0,82 η g = 1,30 2 sprawność przesyłu η d = 0,80 η d = 0,90 3 sprawność regulacji i wykorzystania η e = 0,77 η e = 0,77 4 sprawność akumulacji η s = 1,00 η s = 1,00 5 sprawność całkowita systemu η = 0,51 η = 0,90 6 uwzględnienie przerw na ogrzewanie w okresie tygodnia w t = 0,85 w t = 0,85 7 uwzględnienie przerw na ogrzewanie w ciągu doby w d = 0,95 w d = 0,95 Uzasadnienie przyjętych sprawności opis koszt W tabeli poniżej zestawiono zmiany współczynników sprawności związane z wprowadzeniem proponowanych usprawnień. Opis sprawność wytwarzania ciepła η g sprawność przesyłu η d sprawność regulacji i wykorzystania η e Wartości dla budynku - stan istniejący kotłownia węglowa instalacja stalowa, przewody niezaizolowane, grzejniki wymienione regulacja centralna Wartości dla budynku - stan po modernizacji gazowe absorpcyjne pompy ciepła + kocioł kondensacyjny gazowy instalacja w miedzi, przewody izolowane, regulacja centralna wraz z automatyką sprawność akumulacji η s uwzględnienie przerw na ogrzewanie w ciągu doby w d brak zbiornika buforowego praca ciągła brak zbiornika buforowego bez zmian 21

22 7.3.1 Ocena proponowanego przedsięwzięcia l.p. Omówienie jedn. Stan istn. Stan po modern. 1 Obliczeniowa moc cieplna CO MW 0,1495 0, Roczne zapotrzebowanie na ciepło na potrzeby CO w standardowym sezonie grzewczym bez uwzględnienia sprawności systemu GJ/rok Ogólna sprawność systemu ogrzewania η - 0,51 0,90 4 Obniżenie nocne - 0,95 0,95 5 Obniżenie tygodniowe - 0,85 0,85 6 Sezonowe zapotrzebowanie na ciepło na potrzeby CO z uwzględnieniem sprawności systemu i przerwami w ogrzewaniu GJ/rok Roczna opłata zmienna zł/rok Roczna opłata stała zł/rok Roczny abonament zł/rok Roczny koszt ogrzewania w sezonie standardowym zł/rok Różnica zł/rok Koszt zł SPBT lat 16,5 22

23 7.4. Wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego Niniejszy rozdział obejmuje: a. określenie wariantów przedsięwzięć termomodernizacyjnych b. ocenę wariantów przedsięwzięć termomodernizacyjnych pod względem spełnienia wymagań ustawowych c. wskazanie optymalnego wariantu przedsięwziwar.opt Określenie wariantów przedsięwzięć termomodernizacyjnych Do analizy przyjęto następujące warianty przedsięwzięć termomodernizacyjnych: Lp Ulepszenie termomodernizacyjne Nr wariantu Modernizacja instalacji c.o. X X X X 2 Modernizacja instalacji cwu X X X 3 Ocieplenie stropodachu X X 4 Ocieplenie ścian zewnętrznych budynku X Zestawienie kosztu poszczególnych wariantów termomodernizacyjnych z uwzględnieniem kosztu wykonania audytu termomodernizacyjnego Lp Zakres ulepszeń wchodzących w skład wariantu termomodernizacyjnego Koszt wariantu [zł] Koszt audytu [zł] Koszt całkowity [zł]

24 Obliczenie oszczędności kosztów dla wariantów przedsięwzięcia termomodernizacyjnego warianty q co 1) Q co wg obl. 1) h c.o. c.w.u. c.o. + c.w.u. w d Q co* w d / h Opłata c.o. q cw 2) Q cw 2) Opłata c.w.u. q co + q cw Q co + Q cw Opłata c.o.+c.w.u. DQ co+cw Zmiana Oszczędn. MW GJ/rok GJ/rok zł/rok MW GJ/rok zł/rok MW GJ/rok zł/rok GJ/rok zł/rok 1 0, ,900 0, , , , ,900 0, , , , ,900 0, , , , ,900 0, , , stan istniejący 0, ,510 0, , , wariant wybrany do realizacji 1) - wyniki z programu Audytor OZC 6.7Pro - obliczenie mocy 2) - wyniki z programu Audytor OZC 6.7Pro - obliczenie zużycia ciepła Współczynniki sprawności systemu grzewczego: η w η p η r η e η w t w d 0,82 0,80 0,77 1,00 0,51 0,85 0,95 24

25 Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego Lp. Wariant przedsięwzięcia termomodernizacyjnego Planowane koszty całkowite Roczna oszczędność kosztów energii Procentowa oszczędność zapotrzebowania na energię zł zł % Modernizacja instalacji c.o. Modernizacja instalacji cwu Ocieplenie stropodachu 1 Ocieplenie ścian zewnętrznych budynku ,0% Planowana kwota środków własnych i kwota kredytu [zł,%] [zł,%] 20,0% 80,0% 20% kredytu Premia termomodernizacyjna [zł] 16% całkowitych kosztów 2-letnie oszczędności Modernizacja instalacji c.o. Modernizacja instalacji cwu ,0% Ocieplenie stropodachu ,1% ,0% 3 Modernizacja instalacji c.o. Modernizacja instalacji cwu ,0% ,0% 80,0% Modernizacja instalacji c.o ,0% ,0% ,0%

26 Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Na podstawie dokonanej oceny, jako optymalny wariant przedsięwzięcia termomodernizacyjnego w rozpatrywanym budynku ocenia się wariant nr 1 obejmujący usprawnienia: - montaż dwóch powietrznych gazowych absorpcyjnych pomp ciepła w wersji wyciszonej + kocioł kondensacyjny gazowy wraz z automatyką - wymiana przewodów istalacji c.o. wraz z wymianą starych grzejników oraz montażem dodatkowych - modernizacja instalacji c.w.u. poprzez zastosowanie instalacji ogniw fotowoltaicznych - ocieplenie ścian zewnętrzych budynku - ocieplenie stropodachu Przedsięwzięcie to spełnia warunki ustawowe: 1. oszczędność zapotrzebowania ciepła wyniesie 74,0% czyli powyżej 25% 2. planowany kredyt nie przekracza wartości możliwej do zaciągnięcia przez inwestora 3. środki własne inwestora wyniosą zł, co spełnia oczekiwania inwestora; Zaleca się, aby w trakcie trwania oraz po termomodernizacji przystosować obiekt do wszelkich wymagań i przepisów zawartch w Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie z dnia 12 kwietnia 2002 r. z późniejszymi zmianami w zakresie m.in. bezpieczeństwa pożarowego oraz sanitarnego. Zaleca się również przywrócenie do stanu sprzed rozpoczęcia prac wszystkich elementów budowlanych. 26

27 8. Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji 8.1. Opis robót W ramach wskazanego wariantu przedsięwzięcia termomodernizacyjnego należy wykonać następujące prace: 1. Modernizację instalacji c.o. obejmująca - montaż dwóch powietrznych gazowych absorpcyjnych pomp ciepła w wersji wyciszonej + kocioł kondensacyjny gazowy wraz z automatyką - wymiana przewodów istalacji c.o. wraz z wymianą starych grzejników oraz montażem dodatkowych 2. Modernizacja instalacji c.w.u. poprzez zastosowanie instalacji ogniw fotowoltaicznych 3. Ocieplenie stropodachu warstwą styropapy (o współczynniku przewodzenia ciepła λ = 0,032 W/(m*K)), o grubości 16 cm. 4. Ocieplenie ścian zewnętrznych budynkustyropianem (o współczynniku przewodzenia ciepła λ = 0,032 W/(m*K)), o grubości 12 cm, metodą lekką mokrą, wykończenie tynkiem Uproszczony przedmiar robót optymalnego wariantu przedsięwzięcia termomodernizacyjnego Lp. Opis Obmiar m 2 / szt. Cena jedn. zł/m 2, zł/szt. Koszt całkowity zł 1 Zestaw dwóch powietrznych gazowych absorpcyjnych pomp ciepła w wersji wyciszonej + kocioł kondensacyjny gazowy Automtyka dedykowana wraz z panelem sterującym Wymiana przewodów istalacji c.o. wraz z wymianą starych grzejników oraz montażem dodatkowych Modernizacja instalacji c.w.u. poprzez zastosowanie instalacji ogniw fotowoltaicznych 5 Ocieplenie stropodachu Ocieplenie ścian zewnętrznych budynku Koszt audytu SUMA Charakterystyka finansowa wybranego wariantu (wariant 1) Kalkulowany koszt robót wyniesie: Udział środków własnych inwestora: 20% Kredyt bankowy: 80% Przewidywana premia termomodernizacyjna: Czas zwrotu nakładów SPBT Czas zwrotu nakładów SPBT (z uzyskaniem premi termomodernizacyjnej) Możliwe dofinansowanie z Regionalnego Programu Operacyjnego 85% Wkład własny 15% Czas zwrotu nakładów SPBT (dofinansowanie z RPO) zł zł zł zł 16,9 14, zł zł 2,5 27

28 ZAŁĄCZNIKI DO AUDYTU Załącznik 1 Obliczenie opłat za zużycie ciepła Załącznik 2 Obliczenie współczynników przenikania przegród Załącznik 3 Obliczenie strumienia powietrza wentylacyjnego Załącznik 4 Obliczenie zapotrzebowania na ciepło i moc cieplną na potrzeby przygotowania cwu Załącznik 5 Wyniki komputerowych obliczeń sezonowego zapotrzebowania na ciepło i moc na ogrzewanie Załącznik 6 Efekt ekologiczny 28

29 Załącznik nr 1 Obliczenie jednostkowych opłat za zużycie ciepła Opłaty za zużycie ciepła Przed modernizacją - kotłownia węglowa Opłata stała za moc zamówioną Razem opłata stała Opłata zmienna za ciepło Razem opłata zmienna Ceny bez VAT Ceny z VAT 23% zł/(mw-m-c) 2 001, ,44 zł/(mw-m-c) 2 001, ,44 zł/gj 28,85 35,49 zł/gj 28,85 35,49 Po modernizacji - gazowe absorpcyjne pompy ciepła + kocioł kondensacyjny gazowy Opłata stała za moc zamówioną Razem opłata stała Opłata zmienna za ciepło Razem opłata zmienna Ceny bez VAT Ceny z VAT 23% zł/(mw-m-c) 2 720, ,00 zł/(mw-m-c) 2 720, ,00 zł/gj 37,49 46,11 zł/gj 37,49 46,11 29

30 Załącznik 2 Przed termomodernizacją Nr typu przegrody S-i Obliczenie współczynników przenikania ciepła dla przegród (U) Opis warstw Grubość warstwy d w m λ W/m*K R, R i, R e m 2 *K/W U W/m 2 *K tynk cem-wap 0,015 0,82 0,018 cegła silikatowa 0,120 1,00 0,120 pustak ALFA 0,240 0,53 0,453 tynk cem-wap 0,015 0,82 0,018 Ściany zew. 0,000 0,000 0,000 0,130 1,283 0,040 razem 0,779 papa 0,002 0,180 0,011 płyty korytkowe 0,12 1,000 0,120 warstwa powietrza 0,160 cegła 0,120 0,620 0,194 strop kanałowy 0,180 Stropodach 0,000 0,000 0,000 0,100 1,340 Podłoga na gruncie 0,040 razem 0,746 posadzka 0,005 1,05 0,005 podkład z betonu 0,050 1,4 0,036 izolacja wodochronna 0,002 0,18 0,011 podkład z betonu 0,050 1,05 0,048 grunt rodzimy 0,100 1,74 0,057 0,000 1,393 R si R se R si R se R g 0,65 razem 1,550 30

31 Po termomodernizacji Nr typu przegrody S-i Opis warstw Grubość warstwy d w m λ W/m*K R, R i, R e m 2 *K/W U W/m 2 *K tynk cem-wap 0,015 0,820 0,018 cegła silikatowa 0,12 1,000 0,120 pustak ALFA 0,24 0,530 0,453 styropian 0,12 0,032 3,750 Ściany zew. 0,000 0,130 tynk cem-wap 0,015 0,820 0,018 0,000 0,221 0,040 razem 4,529 papa 0,002 0,180 0,011 styropapa 0,16 0,032 5,000 płyty korytkowe 0,12 1,000 0,120 warstwa powietrza 0,160 cegła 0,12 0,620 0,194 Stropodach strop kanałowy 0,180 0,000 0,000 0,100 0,174 Podłoga na gruncie 0,040 razem 5,738 posadzka 0,005 1,05 0,005 podkład z betonu 0,050 1,4 0,036 izolacja wodochronna 0,002 0,18 0,011 podkład z betonu 0,050 1,05 0,048 grunt rodzimy 0,100 1,74 0,057 0,000 1,393 R si R se R si R se R g 0,65 razem 1,550 31

32 Załącznik nr 3 Obliczenie strumienia powietrza wentylacyjnego pomieszczenie kubatura m 3 strumień powietrza wg. normy w m 3 /h lub krotność wymiany1/h Łączne zap. powietrza w m 3 /h Szkoła Współczynniki korekcyjne Przed wymianą okien Do obliczeń rocznego zapotrzebowania na ciepło Q [GJ/rok] wg PN-83/B Po wymianie okien + nawiewniki Po wymianie okien bez nawiewników c r 1,1 0,7 1,0 c w 1,0 1,0 1,0 c m 1,0 1,0 1,0 Lokale użytkowe c r * c w * V nom m 3 /h Razem m 3 /h Do obliczeń zapotrzebowania na moc cieplną q [MW] wg PN-EN Lokale Użytkowe c m *V*0, m 3 /h Razem m 3 /h 32

33 Obliczenie zapotrzebowania na moc i ciepło na potrzeby przygotowania ciepłej wody użytkowej Obliczanie zapotrzebowania na ciepło na potrzeby przygotowania ciepłej wody użytkowej Załącznik 4 ciepło właściwe wody c w gęstość wody ρ temperatura wody przed podgrzaniem θ 0 współczynnik korekcyjny ze wzgl. na przerwy w użytkowaniu k R roczne zapotrzebowanie ciepła użytkowego Q w,nd =V wi *L*c w *ρ*(θ cw -θ 0 )*k t *t uz /(1000*3600) roczna produkcja energii elektrycznej ze wskazanego systemu PV na potrzeby cwu sprawność akumulacji η sw Charakterystyka systemu jednostkowe dobowe zużycie ciepłej wody powierzchnia ogrzewana A f temperatura ciepłej wody użytkowej w zaworze czerpalnym θ cw liczba dni w roku t R (1) sprawność wytwarzania ciepła η g,w sprawność przesyłu ciepłej wody η d,w sprawność sezonowa wykorzystania h ew sprawność całkowita η w V wi roczne zapotrzebowanie ciepła końcowego Q K,W roczne zapotrzebowanie ciepła końcowego Q K,W Jednostka Wartości dla budynku - stan istniejący Wartości dla budynku - stan po modernizacji (2) (3) (4) kj/(kg*dk) 4,19 4,19 kg/m dm 3 /(m 2 *dzień) 0,8 0,8 m C C ,55 0,55 dzień kwh/rok kwh/rok ,96 0, ,85 0,85-0,8 0,8-0,65 0,65 kwh/a GJ/a Obliczanie zapotrzebowania na moc na potrzeby przygotowania ciepłej wody użytkowej Opis (1) Ilość użytkowników Jednostkowe dobowe zużycie ciepłej wody Średnie godzinowe zapotrzebowanie na c.w.u. w budynku V hśr =(L*V cw )/(18*1000) Wsp. godzinowej nierównomierności rozbioru c.w.u. N h = 9,32 L -0,244 Zapotrzebowanie na ciepło na ogrzanie 1 m 3 wody Q cwj = c w *ρ*(θ cw -θ 0 )/10 6 Max. moc c.w.u. q max cwu = V hśr Q cwj N h 10 6 /3600 Średnia moc c.w.u. q śr cwu = q max cwu /N h Jednostka Wartości dla budynku - stan istniejący Wartości dla budynku - stan po modernizacji (2) (3) (4) os l m 3 /h - kw 0,079 0,079 3,068 GJ/m 3 0,189 0,189 kw 3,068 12,7 9,5 4,1 3,1 33

34 Załącznik nr 5 Wyniki obliczeń sezonowego zapotrzebowania ciepła i mocy na ogrzewanie dla poszczególnych wariantów termomodernizacyjnych wykonane przy pomocy programu Audytor OZC 6.7 PRO Wariant Zapotrzebowanie mocy cieplnej, MW ciepła Q H, GJ/a 1 0, , , , stan istniejący 0,

35 stan przed stan po Załącznik 6 Roczne zapotrzebowanie na energię końcową dostarczaną do budynku dla systemu ogrzewania przez odnawialne źródła energii Z kolektorów słonecznych Q k,h,oze kolektory 0 0 GJ/rok h H,g pompy ciepła 0 1,3 - z pompy ciepła Q k,h GJ/rok Q k,h,oze pompy ciepła 0 87,7 GJ/rok Razem Q k,h,oze 0,0 87,7 GJ/rok Roczne zapotrzebowanie na energię końcową dostarczaną do budynku dla systemu przygotowania ciepłej wody przez odnawialne źródła energii Z ogniw fotowoltaicznych Q k,w,oze PV 0 3,42 GJ/rok h W,g pompy ciepła z pompy ciepła Q k,w Q k,w,oze pompy ciepła 0 0,0 GJ/rok Razem Q k,w,oze 0,0 3,4 GJ/rok Udział odnawialnych źródeł energii U oze roczne zapotrzebowanie na energię końcową co +cwu Udział odnawialnych źródeł energii Q k GJ/rok U oze 0,00% 21,82% %

36 Załącznik nr 6 WYLICZENIE EFEKTU EKOLOGICZNEGO DLA OPTYMALNEGO WARIANTU ZAŁOŻENIA DO EMISJI Wskaźniki emisji Paliwo stałe (z wyłączeniem biomasy) Biomasa drewno Zanieczyszczenie miano Kotły starej generacji Kotły automatyczne nowej generacji Gaz ziemny Olej opałowy Kotły starej generacji Kotły automatyczne nowej generacji Pył PM 10 g/gj , Pył PM 2,5 g/gj , CO 2 kg/gj 93,74 93,74 55,82 76, Benzo(a)piren mg/gj 100 0, SO 2 g/gj , NO x g/gj PODSUMOWANIE EFEKTU EKOLOGICZNEGO Lp. Zanieczyszczenia Stan przed realizacją [Mg/rok] Stan po realizacji [Mg/rok] Zmniejszenie emisji [Mg/rok] Redukcja % = 2-3 5=4/2* Pył PM 10 0, , , ,9 2. Pył PM 2,5 0, , , ,9 3. CO2 150,45 23, ,15 84,5 4. Benzo(a)piren 0, , , ,0 5. SO2 1, , , ,0 6. NOx 0, , , ,6 7. inne 36
