1 PROGRAM FUNKCJONALNO UŻYTKOWY Nazwa zamówienia: BUDOWA PLACU ZABAW PRZY UL. LIPOWEJ W BARCZEWIE- BUDŻET OBYWATELSKI Adres obiektu budowlanego: Numer ewidencyjny działki : ul. Lipowa Barczewo działka nr 85/46 obr. 2 Barczewo Kody CPV: roboty w zakresie kształtowania placów zabaw wyposażenie placów zabaw usługi inżynieryjne w zakresie projektowania montaż i wznoszenie gotowych konstrukcji Nazwa i adres Zamawiającego: Gmina Barczewo Plac Ratuszowy Barczewo SPIS ZAWARTOŚCI: I. CZĘŚĆ OPISOWA II. CZĘŚĆ INFORMACYJNA III. CZĘŚĆ GRAFICZNA IV. ZAŁĄCZNIKI: -NR 1 do PFU- wypis z rejestru gruntów -NR 2 do PFU- lokalizacja placu zabaw -NR 3 do PFU- zdjęcie satelitarne działki nr 85/46 obr.2 Barczewo -NR 4 do PFU- dokumentacja fotograficzna terenu, na którym ma powstać plac zabaw -NR 5 do PFU- przykładowe rozmieszczenie urządzeń 1

2 I. CZĘŚĆ OPISOWA 1. Opis ogólny przedmiotu zamówienia 1.1 Przedmiot zamówienia Zaprojektowanie i wykonanie placu zabaw przy ul. Lipowej w Barczewie, na działce nr geod. 85/46 obr. 2 Barczewo, w obszarze zaznaczonym na załączonej mapie- załącznik nr 2 do PFU. 1.2 Charakterystyczne parametry określające zakres robót budowlanych Całkowita powierzchnia placu zabaw musi zawierać się w obszarze zaznaczonym na załączonej mapie- załącznik nr 2 do PFU Inne prace niezbędne do wykonania przedmiotu umowy Wykonawca zrealizuje wszystkie prace niezbędne do wykonania i dopuszczenia do użytkowania przedmiotu zamówienia w tym między innymi przygotowanie terenu pod budowę oraz wykonanie zagospodarowania placu budowy Zestawienie działek geodezyjnych działka nr 85/46 obr. 2 Barczewo Obecne zagospodarowanie działki: teren zielony Infrastruktura i komunikacja Działka znajduje się w bardzo dogodnym położeniu, ponieważ mieści się naprzeciwko Ośrodka Zdrowia, dobrego punktu orientacyjnego. Dojazd do inwestycji istniejącym układem komunikacyjnym od strony ul. Lipowej i ul. Fabrycznej Miejscowy plan zagospodarowania przestrzennego Teren oznaczony symbolem B62ZP- teren istniejącej zieleni publicznej. Na całym obszarze objętym planem dopuszcza się lokalizację wszelkich zadań służących realizacji celów publicznych. Ich realizacja na poszczególnych terenach funkcjonalnych musi być zgodna z ustaleniami szczegółowymi z zakresu warunków, zasad i standardów kształtowania zabudowy, zagospodarowania terenu oraz podziału na działki. 1.3 Aktualne uwarunkowania wykonania przedmiotu umowy Zamierzenie budowlane polegające na zaprojektowaniu i wykonaniu placu zabaw, musi spełniać wymagania prawne: Ustawy z dnia r. Prawo budowlane (Dz.U. z 2016 r., poz. 290 ze. zm.); Rozporządzenia Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2015 r., poz ze zm.); Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz.U. z 2012 r., poz. 462 ze zm.); Rozporządzenia Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno - użytkowego (Dz.U. z 2013 r., poz ze zm.); Ustawy z dnia 12 grudnia 2003r. o ogólnym bezpieczeństwie produktów (Dz.U. z 2016 r., poz.2047 ze zm.) W ramach przedmiotu zamówienia należy uzyskać wszelkie decyzje administracyjne niezbędne do zaprojektowania i wykonania przedmiotu zamówienia oraz przekazania obiektu budowlanego do użytkowania, zgodnie z ustawą Prawo Budowlane. 2

3 1.3.3 W zakres obowiązków Wykonawcy przed rozpoczęciem robót wchodzi również zapewnienie pełnej obsługi geodezyjnej i wykonanie inwentaryzacji geodezyjnej powykonawczej Wykonawca przedłoży Zamawiającemu: 1. Koncepcja projektowa przedłożona do uzgodnienia Zamawiającemu. -1 egz. 2. Projekt budowlano- wykonawczy -5 egz. 3. Przedmiar robót budowlanych -2 egz. 4. Specyfikację techniczną wykonania i odbioru robót budowlanych -3 egz. 5. Wersję elektroniczną na płycie CD ww. dokumentacji w formacie doc., pdf. I dwg Inne uwarunkowania. Wykonawca powinien w trakcie trwania budowy zapewnić na terenie budowy w granicach przekazanych przez Zamawiającego należyty ład, porządek, przestrzeganie przepisów BHP, ochronę znajdujących się na terenie obiektów i sieci oraz urządzeń uzbrojenia terenu i utrzymywać je w należytym stanie technicznym, a po zakończeniu budowy, uporządkować teren. Dokumentacja techniczna winna zostać wykonana zgodnie z aktualnymi przepisami prawa wymienionymi w CZĘŚCI INFORMACYJNEJ pkt Ogólne właściwości funkcjonalno-użytkowe Informacje ogólne: W ramach przedmiotu zamówienia należy: wykonać dokumentację projektową, niezbędną do zrealizowania zadania inwestycyjnego, w zakresie wynikającym z programu funkcjonalno- użytkowego oraz uzyskać stosowne decyzje administracyjne zezwalające na rozpoczęcie robót, wykonać dostawę i montaż urządzeń, wykonać roboty budowlane, uzyskać decyzje administracyjne, uzgodnienia, opinie niezbędne do dopuszczenia obiektu do użytkowania, przeprowadzić szkolenie pracowników wskazanych przez Zamawiającego (minimum 2 osoby), dotyczące sposobu użytkowania urządzeń Opis zadania inwestycyjnego Opis ogólny Celem zadania inwestycyjnego jest stworzenie miejsca ogólnodostępnego do zabaw i wypoczynku dla dzieci jak i całych rodzin. Zwiększenie ilości zieleni dzięki dodatkowej roślinności, a także dbanie o czystość terenu, przez jego zagospodarowanie i umieszczenie dodatkowych koszów na śmieci. Zamierzeniem budowy placu zabaw przy ul. Lipowej w Barczewie jest także zapewnienie bezpiecznego miejsca zabaw dla dzieci i młodzieży z okolicy oraz stworzenie przestrzeni dla rodzin z dziećmi gdzie będą mogły się spotkać, porozmawiać i wymienić doświadczeniami. Plac może służyć dzieciom nie tylko w czasie wolnym, ale może być także celem wycieczek dla pobliskiego przedszkola W ramach przedsięwzięcia budowlanego należy wykonać: plac zabaw obejmujący n/w, minimalny, wymagany zakres urządzeń: diament obrotowy - betonowe piłkarzyki - góra wspinaczkowa - Huśtawka potrójna-mix z gniazdem - 3

4 Zestaw-statek - Stojak na rowery - Kosz na śmieci - Ławka -2 szt. Tablica na regulamin - Urządzenia zabawowe powinny być gotowymi elementami systemowymi, wykonanymi z bezpiecznych i trwałych materiałów (odznaczać się wysoką odpornością na uszkodzenia mechaniczne oraz odpornością na warunki atmosferyczne). Zagospodarowanie placu zabaw: Zerwanie darniny, wyrównanie terenu, wykonanie nawierzchni piaskowej w strefach bezpieczeństwa urządzeń zabawowych, po niwelacji terenu odtworzenie nawierzchni trawiastej na obszarach poza strefami bezpiecznymi urządzeń zabawowych i dodatkowe nasadzenia (sadzonki kasztanu i sadzonki na żywopłot) zakres prac należy dostosować do danych zawartych w opinii geotechnicznej dla potrzeb rozpoznania warunków gruntowowodnych na działce nr 85/46 w miejscowości Barczewo, sporządzonej przez Biuro Geologiczne Przemysław Szuba w lutym 2017 r. 2. Opis wymagań Zamawiającego w stosunku do przedmiotu zamówienia 2.1 Cechy obiektu dotyczące rozwiązań budowlano-konstrukcyjnych Ogólne wymagania dla wykonania i montażu urządzeń zabawowych- sprzętu rekreacyjnego - powinien posiadać min. 60 miesięczny okres gwarancji, - powinien być wykonany z bezpiecznych i trwałych materiałów, - powinien być zgodny z Polskimi Normami i oraz warunkami bezpieczeństwa określonymi w szczególności w przepisach o ogólnym bezpieczeństwie produktów, - powinien być rozmieszczony na placu zabaw w sposób umożliwiający zachowanie bezpiecznych stref pomiędzy urządzeniami, - wszystkie urządzenia zamontowane na placu zabaw muszą być fabrycznie nowe i posiadać atesty i certyfikaty wydane przez jednostki certyfikujące, posiadające akredytację Polskiego Centrum Akredytacji, a w przypadkach niewymagalnych Wykonawca jest zobowiązany do przedstawienia zgodności z Normami: PN-EN : 2009 Wyposażenie placów zabaw i nawierzchnie - Część 1: Ogólne wymagania bezpieczeństwa i metody badań. PN-EN : 2009 Wyposażenie placów zabaw i nawierzchnie - Część 2: Dodatkowe wymagania bezpieczeństwa i metody badań huśtawek. PN-EN : 2009 Wyposażenie placów zabaw i nawierzchnie - Część 3: Dodatkowe wymagania bezpieczeństwa i metody badań zjeżdżalni. PN-EN :2009 Wyposażenie placów zabaw i nawierzchnie -- Część 5: Dodatkowe wymagania bezpieczeństwa i metody badań karuzeli PN-EN : 2009 Wyposażenie placów zabaw i nawierzchnie - Część 6: Dodatkowe wymagania bezpieczeństwa i metody badań urządzeń kołyszących. PN-EN :

5 Wyposażenie placów zabaw i nawierzchnie - Część 7: Wytyczne instalowania, sprawdzania, konserwacji i eksploatacji. PN-EN 1177: 2009 Nawierzchnie placów zabaw amortyzujące upadki - Wyznaczanie krytycznej wysokości upadku PN-EN ISO : Stacjonarny sprzęt treningowy - Część 1: Ogólne wymagania bezpieczeństwa i metody badań Na placu zabaw powinna znajdować się tablica informacyjna zawierająca regulamin określający zasady i warunki korzystania z placu zabaw oraz wskazujący, na wypadek zaistnienia sytuacji zagrażającej bezpieczeństwu osób korzystających z placu zabaw - numery telefonów alarmowych, Zamontowane i wbudowane na placu zabaw wyposażenie musi posiadać atesty i certyfikaty wydane przez jednostki certyfikujące Szczegółowe wymagania materiałowo-konstrukcyjne dla poszczególnych urządzeń zabawowych znajdują się w CZĘŚCI GRAFICZNEJ PFU - Opis przykładowych urządzeń zabawowych Wymagania dla nawierzchni placu zabaw Na całej powierzchni placu zabaw nie dopuszcza się wystających elementów betonowych, kamiennych i innych, stanowiących zagrożenie dla użytkowników, w tym krawężników i obrzeży betonowych Nawierzchnia bezpieczna Nawierzchnia piaskowa, zastosowana w strefach bezpieczeństwa urządzeń zabawowych Nawierzchnia poza strefami bezpiecznymi Po niwelacji terenu należy odtworzyć nawierzchnię trawiastą na obszarach poza strefami bezpiecznymi urządzeń zabawowych. 2.2.Warunki wykonania i odbioru robót budowlanych odpowiadających zawartości specyfikacji technicznych wykonania i odbioru robót budowlanych, o których mowa w rozdziale 3 Rozporządzenia Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno- użytkowego (Dz.U. z 2013 r., poz ze zm.). Warunki wykonania i odbioru robót należy przyjmować zgodnie z opracowaniem: Warunki techniczne wykonania i odbioru robót budowlanych i montażowych wydanych przez wydawnictwo Arkady z 1990 r. tom I Budownictwo ogólne., n podstawie których należy opracować Specyfikację Wykonania i Odbioru Robót. W pozycjach opisujących przedmiot zamówienia przez wskazanie znaków towarowych patentów lub pochodzenia Zamawiający dopuszcza zastosowanie rozwiązań równoważnych o parametrach technicznych nie gorszych niż wskazane przez Zamawiającego. W Programie Funkcjonalno-Użytkowym przyjęto ze względów technicznych konkretne wyroby, na które Wykonawca może stosować wyroby zamienne pod warunkiem, że są równoważne technicznie i funkcjonalnie, spełniają wymagania norm i przepisów oraz założone parametry projektowe. W Programie Funkcjonalno-Użytkowym przedstawiono przykładowe rozmieszczenie elementów placu zabaw. Zamawiający dopuszcza zmiany w zaproponowanym rozmieszczeniu 5

6 elementów placu zabaw po wcześniejszym przedstawieniu propozycji zmian i pisemnej akceptacji przez Zamawiającego. II. CZĘŚĆ INFORMACYJNA 1. Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego przywołane w pkt CZĘŚCI OPISOWEJ PFU. 2. Inne posiadane informacje i dokumenty niezbędne do zaprojektowania robót budowlanych w szczególności: - oświadczenie Zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane- załącznik nr 1 do PFU - lokalizacja placu zabaw- załącznik nr 2 do PFU - zdjęcie satelitarne działki nr 85/46 obr.2 Barczewo- załącznik nr 3 do PFU -dokumentacja fotograficzna terenu, na którym ma powstać plac zabaw- załącznik nr 4 do PFU -przykładowe rozmieszczenie urządzeń- załącznik nr 5 do PFU III. CZĘŚĆ GRAFICZNA 1. Opis wymaganych urządzeń zabawowych Urządzenia wymagane przedstawiają wymagania minimalne pod względem funkcjonalnym i ilościowym. Plac może być wyposażony w inne urządzenia zgodne z wytycznymi zawartymi w PFU. a) Diament obrotowy Dane materiałowo konstrukcyjne: Linarium obrotowe składające się ze słupa nośnego z rury stalowej okrągłej mm, obręczy z rury stalowej okrągłej 42,4 mm, mechanizmu obrotowego ułożyskowanego, lin polipropylenowych mm z rdzeniem stalowym odporne na wandalizm i UV. Wszystkie łączniki i okucia lin odporne na warunki atmosferyczne i promieniowanie UV. Elementy stalowe zabezpieczone antykorozyjnie poprzez lakierowanie proszkowe. Wymiary: wysokość od 2 do 3 m, wysokość swobodnego upadku do 1, 3 m. 6

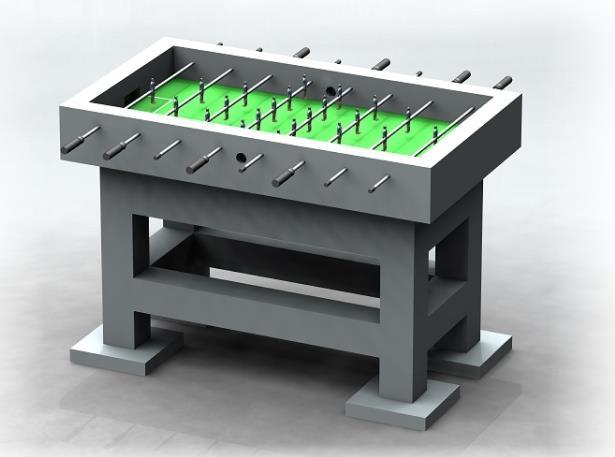

7 b) Betonowe piłkarzyki Dane materiałowo konstrukcyjne: Betonowy stół do gry w piłkarzyki wykonany z wibrowanego betonu zbrojonego drutem o średnicy fi 8, wytworzony na bazie twardych kruszyw z surowców mineralnych. Blat o grubości 8 cm, szlifowany i malowany lakierem odpornym na wpływ niekorzystnych warunków atmosferycznych. Całość oparta na konstrukcji stalowo-betonowej. Powierzchnia boiska gładzona oraz lakierowana kilkoma warstwami farby odpornej na uderzenia i wpływ warunków atmosferycznych. Drążki wykonane ze stali nierdzewnej. Figurki wykonane z tworzywa sztucznego. Stół powinien odznaczać się bardzo dużą odpornością na wpływ niekorzystnych warunków atmosferycznych i uszkodzenia mechaniczne. 7

8 Wymiary: - wysokość blatu: cm - długość blatu: cm - szerokość blatu: cm c) Góra wspinaczkowa: Dane materiałowo konstrukcyjne: Góra wspinaczkowa wykonana z laminatu poliestrowego o strukturze antypoślizgowej. Kamienie wspinaczkowe wykonane z wytrzymałego materiału jakim jest żywica epoksydowa, odporne na działanie niekorzystnych warunków atmosferycznych i promieniowanie UV. Kamienie wspinaczkowe w różnych, ergonomicznych kształtach i o szorstkiej powierzchni. Góra wspinaczkowa posadowiona w gruncie w fundamencie betonowym na stalowej kotwie ocynkowanej ogniowo. Wymiary: wysokość: cm długość: cm szerokość: cm 8

9 d) Huśtawka potrójna- mix z gniazdem Dane materiałowo konstrukcyjne: Huśtawka potrójna wyposażona w dwa siedziska i gniazdo. Słupy: stalowa rura okrągła o średnicy 114,3 mm. Pozostałe elementy konstrukcyjne: rury okrągłe, kwadratowe, prostokątne, płaskowniki stalowe. Elementy konstrukcyjne zabezpieczone antykorozyjnie poprzez cynkowanie i farbę proszkową. Łączniki ze stali nierdzewnej AISI

10 e) Zestaw statek- w skład wchodzi: Podest trójkątny Podest trójkątny Podest kwadratowy Dziób statku Maszt statku Zabezpieczenie łamane wysokie Zabezpieczenie Trap wspinaczkowy 136 Wejście linowe 136 Pomost tunelowy z rury Ścianka wspinaczkowa 136 Zjeżdżalnia głęboka 136 Zabezpieczenie kółko i krzyżyk Zabezpieczenie statek bulaj Balkon Wejściówka Stopień Zabezpieczenie fala Kotwa stalowa Podest kwadratowy Zabezpieczenie wysokie Rurka nad zjeżdżalnie 9 szt. 6 szt. 2 szt. 4 szt. 2 szt. 2 szt. 2 szt. 3 szt. 2 szt. 13 szt. 30 szt. 5 szt. 3 szt. 7 szt. Dane materiałowo-konstrukcyjne: Słupy nośne o przekroju okrągłym (średnica 12cm) z drewna klejonego warstwowo, osadzone 10cm nad powierzchnią gruntu za pomocą stalowych kotew mocowanych do betonowych bloczków. Podesty drewniane. Wypełnienie zabezpieczeń, poszycie dachów oraz innych modułów: sklejka liściasta wodoodporna. Elementy drewniane zabezpieczone przez malowanie preparatem na bazie naturalnych olejów lub lazurą ochronną. 10

11 11

12 f) Stojak na rowery Dane materiałowo-konstrukcyjne: Wykonany w całości ze stali cynkowanej ogniowo. g) Kosz na śmieci Dane materiałowo-konstrukcyjne: Materiał- beton płukany z kamieniem rzecznym lub mieszanką grysów. Pojemność minimalna: 40 L h) Ławka Dane materiałowo-konstrukcyjne: Ławka betonowa z oparciem. Podstawa: beton płukany z kamieniem rzecznym lub mieszanką grysów. Listwy z drewna iglastego (gr. 4 cm) impregnowane, malowane lakierobejcą. Sposób montażu: wkopana w podłoże nieutwardzone. 12

13 i) Tablica na regulamin Dane materiałowo-konstrukcyjne: Konstrukcja urządzenia wykonana z rur stalowych o śr. /48,3x2,9/ mm i /30x2/ mm oraz pręta 16 mm. Tablica blaszana mocowana jest do konstrukcji za pomocą uszu stalowych /40x40x5/ mm. Konstrukcja regulaminu zabezpieczona antykorozyjnie i malowana lakierem akrylowym, strukturalnym. IV. ZAŁĄCZNIKI: -NR 1 do PFU- wypis z rejestru gruntów -NR 2 do PFU- lokalizacja placu zabaw -NR 3 do PFU- zdjęcie satelitarne działki nr 85/46 obr.2 Barczewo -NR 4 do PFU- dokumentacja fotograficzna terenu, na którym ma powstać plac zabaw -NR 5 do PFU- przykładowe rozmieszczenie urządzeń 13
