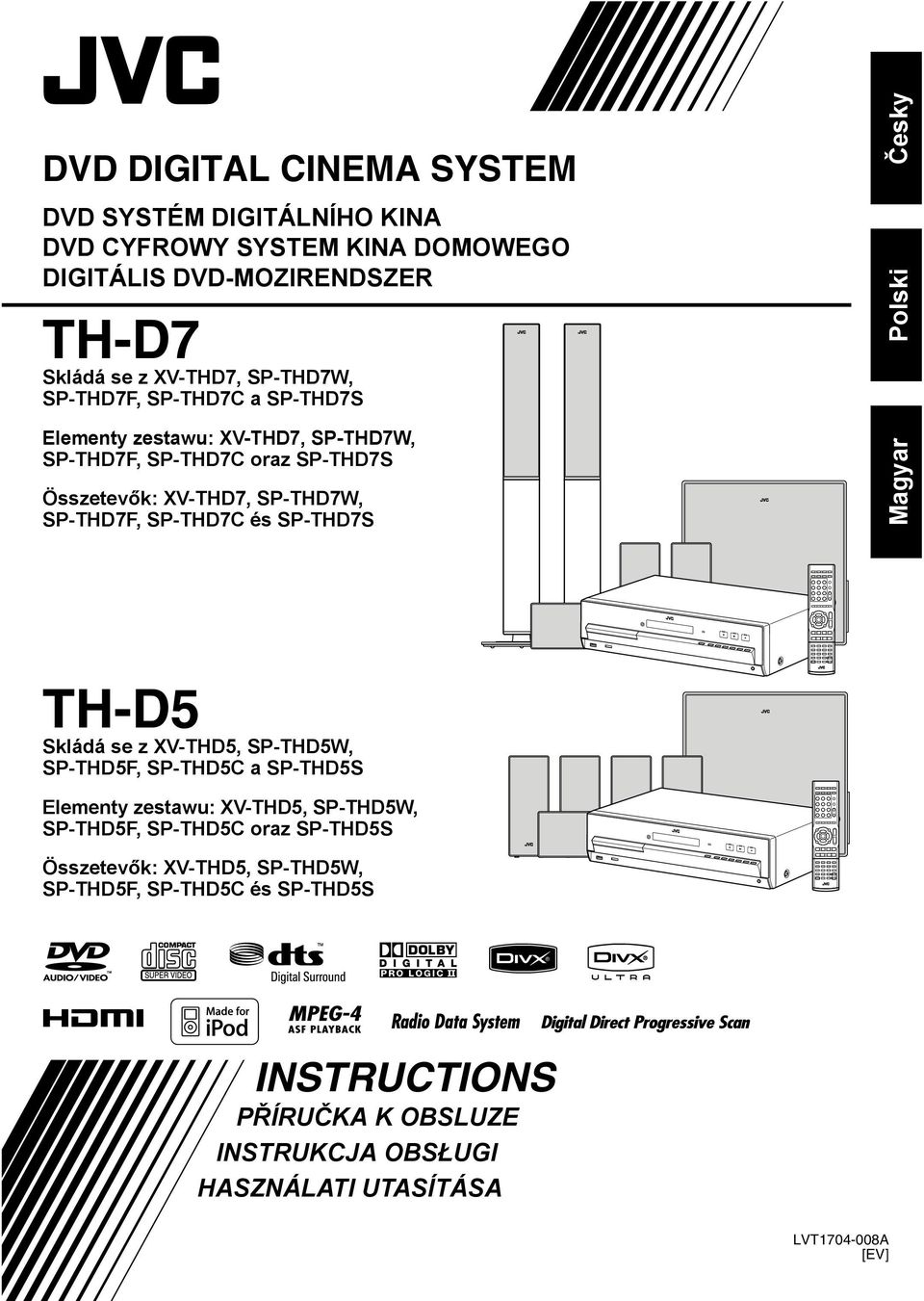

TH-D7 TH-D5 INSTRUCTIONS DVD DIGITAL CINEMA SYSTEM. Česky DVD SYSTÉM DIGITÁLNÍHO KINA DVD CYFROWY SYSTEM KINA DOMOWEGO DIGITÁLIS DVD-MOZIRENDSZER

Transkrypt

1 DVD DIGITAL CINEMA SYSTEM DVD SYSTÉM DIGITÁLNÍHO KINA DVD CYFROWY SYSTEM KINA DOMOWEGO DIGITÁLIS DVD-MOZIRENDSZER TH-D7 Skládá se z XV-THD7, SP-THD7W, SP-THD7F, SP-THD7C a SP-THD7S Elementy zestawu: XV-THD7, SP-THD7W, SP-THD7F, SP-THD7C oraz SP-THD7S Összetevők: XV-THD7, SP-THD7W, SP-THD7F, SP-THD7C és SP-THD7S Česky Magyar Polski TH-D5 Skládá se z XV-THD5, SP-THD5W, SP-THD5F, SP-THD5C a SP-THD5S Elementy zestawu: XV-THD5, SP-THD5W, SP-THD5F, SP-THD5C oraz SP-THD5S Összetevők: XV-THD5, SP-THD5W, SP-THD5F, SP-THD5C és SP-THD5S INSTRUCTIONS PŘÍRUČKA K OBSLUZE INSTRUKCJA OBSŁUGI HASZNÁLATI UTASÍTÁSA LVT A [EV]

2 Výstrahy, varování a další upozornění/ostrzeżenia, uwagi i inne informacje/figyelmeztetések, óvintézkedések és egyéb tudnivalók VAROVÁNÍ! Abyste snížili riziko úrazu elektrickým proudem, riziko požáru apod.: 1. Neodstraňujte šrouby, kryty ani skříň přístroje. 2. Nevystavujte přístroj dešti ani působení vlhkého prostředí. UWAGA! Aby ograniczyć ryzyko porażenia prądem elektrycznym, wybuchu pożaru itp.: 1. Nie usuwać wkrętów, osłon ani obudowy. 2. Nie narażać urządzenia na kontakt z deszczem ani wilgocią. VIGYÁZAT! A tűz, az áramütés és egyéb veszélyek kockázatának csökkentése érdekében: 1. Ne távolítsa el a csavarokat, fedeleket és a készülékházat. 2. Óvja a készüléket az esőtől és a nedvességtől. VAROVÁNÍ tlačítko! Aby bylo napájení zcela vypnuté, odpojte zástrčku ze sítě (indikátor STANDBY zhasne). Při instalaci přístroje se ujistěte, že je zástrčka snadno přístupná. Tlačítko v žádné pozici neodpojuje přístroj zcela od napájení. Je-li přístroj v pohotovostním režimu, indikátor STANDBY se rozsvítí červeně. Po zapnutí přístroje indikátor STANDBY zhasne. Napájení může být ovládáno dálkově. UWAGA przycisk! Aby całkowicie wyłączyć zasilanie, należy wyciągnąć z gniazdka wtyczkę przewodu sieciowego (zgaśnie wskaźnik STANDBY). Instalując urządzenie, należy pamiętać o pozostawieniu swobodnego dostępu do wtyczki. Przycisk w żadnym położeniu nie odłącza urządzenia od sieci. Gdy urządzenie pracuje w trybie gotowości, wskaźnik STANDBY świeci na czerwono. Po włączeniu urządzenia wskaźnik STANDBY gaśnie. Zasilanie można włączać i wyłączać zdalnie. VIGYÁZAT gomb! A készüléket a tápkábel csatlakozójának kihúzásával tudja teljesen kikapcsolni (ekkor a STANDBY jelzőfény kialszik). A készülék beszerelésekor ügyeljen arra, hogy a csatlakozó könnyen elérhető legyen. A tápellátást a gomb egyetlen pozíciója sem szakítja meg. A készülék készenléti állapotában a STANDBY jelzőfény vörös színnel világít. A készülék bekapcsolásakor a STANDBY jelzőfény kialszik. Az áramellátás távvezérelhető. UPOZORNĚNÍ: Nadměrný akustický tlak ze sluchátek může způsobit ztrátu sluchu. UWAGA: Zbyt duży poziom głośności w słuchawkach lub zestawach słuchawkowych może być przyczyną utraty słuchu. FIGYELMEZTETÉS: A fül- vagy fejhallgatóból érkező túl magas hangnyomás halláskárosodást okozhat. VAROVÁNÍ! Nezakrývejte větrací otvory. (Při zakrytí větracích otvorů novinami nebo textilií se nemůže teplý vzduch odvětrávat z přístroje.) Nevystavujte přístroj působení otevřeného ohně, neumisťujte na něj např. hořící svíčky. Při likvidaci baterií je nutno přihlížet k ochraně životního prostředí a dodržovat místní ustanovení nebo zákony o zacházení s bateriemi. Chraňte přístroj před deštěm, vlhkostí, pokapáním nebo postříkáním. Nedávejte na něj žádně předměty s kapalinami, např. vázy. UWAGA! Nie zasłaniać otworów i szczelin wentylacyjnych. (Zasłonięcie otworów lub szczelin wentylacyjnych gazetą, serwetką itp. może utrudnić odprowadzanie ciepła). Nie stawiać na urządzeniu żadnych źródeł otwartego płomienia, takich jak zapalone świece. Przy wyrzucaniu baterii uwzględnić zagrożenia dla środowiska naturalnego oraz ściśle przestrzegać lokalnych przepisów określających warunki utylizacji takich baterii. Nie narażać urządzenia na kontakt z deszczem, wilgocią, kapiącą lub rozlaną wodą i nie umieszczać na jego obudowie żadnych przedmiotów wypełnionych płynami, np. wazonów. VIGYÁZAT! Ne takarja el a szellőzőnyílásokat és furatokat. (Ha a szellőzőnyílásokat vagy furatokat újságpapír vagy anyag stb. takarja, a hő nem tud távozni.) A készülékre ne helyezzen semmilyen nyílt lángot adó eszközt, például égő gyertyát. Elemcserekor vegye figyelembe a környezetvédelmi előírásokat, és feltétlenül tartsa be az elemek megsemmisítését szabályozó helyi törvényeket. Óvja a készüléket esőtől, nedvességtől, rácsöpögő vagy fröccsenő anyagtól. Folyadékkal töltött tárgyat (például vázát) ne helyezzen a készülékre. G-1

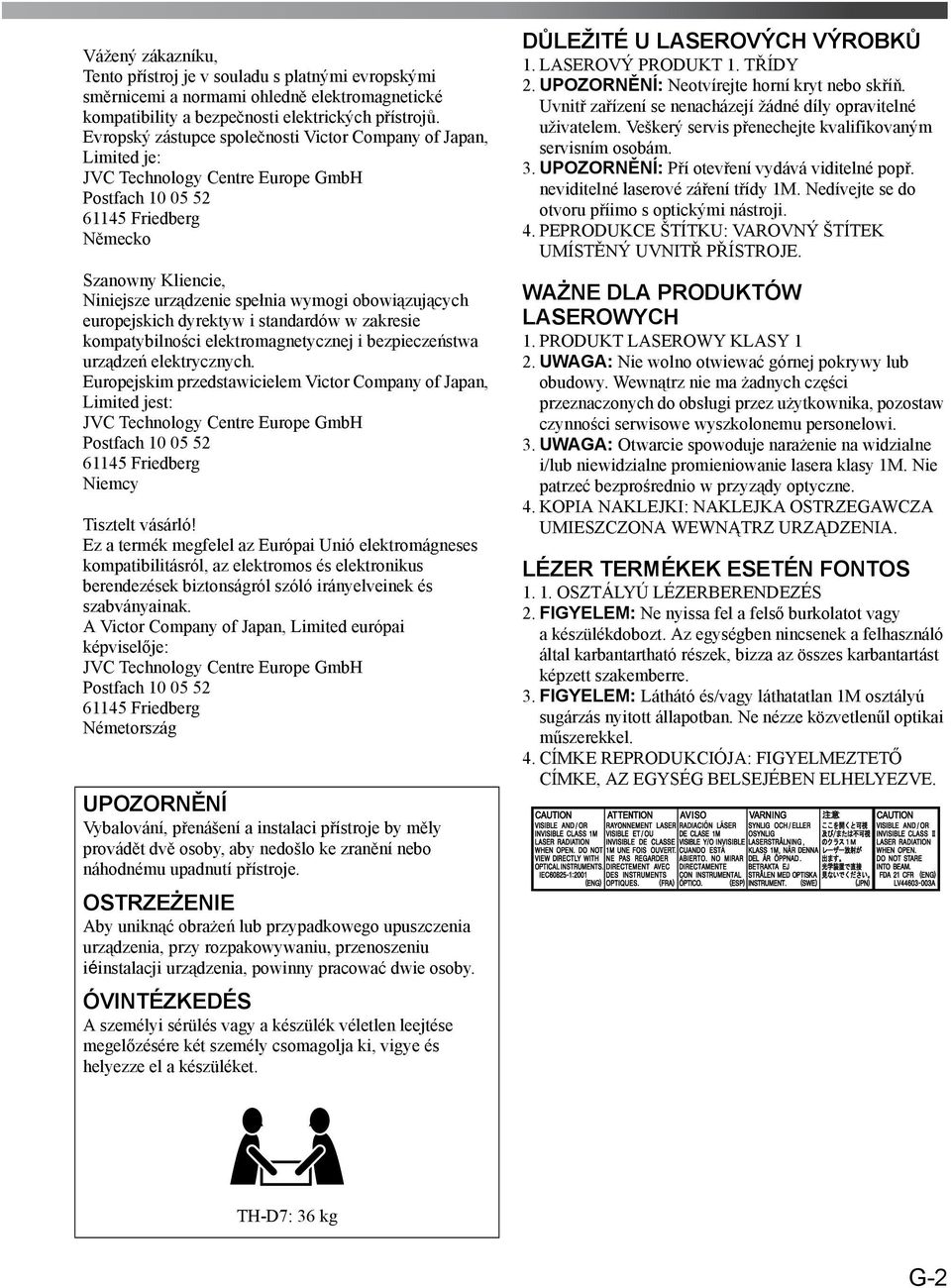

3 Vážený zákazníku, Tento přístroj je v souladu s platnými evropskými směrnicemi a normami ohledně elektromagnetické kompatibility a bezpečnosti elektrických přístrojů. Evropský zástupce společnosti Victor Company of Japan, Limited je: JVC Technology Centre Europe GmbH Postfach Friedberg Německo Szanowny Kliencie, Niniejsze urządzenie spełnia wymogi obowiązujących europejskich dyrektyw i standardów w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa urządzeń elektrycznych. Europejskim przedstawicielem Victor Company of Japan, Limited jest: JVC Technology Centre Europe GmbH Postfach Friedberg Niemcy Tisztelt vásárló! Ez a termék megfelel az Európai Unió elektromágneses kompatibilitásról, az elektromos és elektronikus berendezések biztonságról szóló irányelveinek és szabványainak. A Victor Company of Japan, Limited európai képviselője: JVC Technology Centre Europe GmbH Postfach Friedberg Németország UPOZORNĚNÍ Vybalování, přenášení a instalaci přístroje by měly provádět dvě osoby, aby nedošlo ke zranění nebo náhodnému upadnutí přístroje. OSTRZEŻENIE Aby uniknąć obrażeń lub przypadkowego upuszczenia urządzenia, przy rozpakowywaniu, przenoszeniu iéinstalacji urządzenia, powinny pracować dwie osoby. ÓVINTÉZKEDÉS A személyi sérülés vagy a készülék véletlen leejtése megelőzésére két személy csomagolja ki, vigye és helyezze el a készüléket. DŮLEŽITÉ U LASEROVÝCH VÝROBKŮ 1. LASEROVÝ PRODUKT 1. TŘÍDY 2. UPOZORNĚNÍ: Neotvírejte horní kryt nebo skříň. Uvnitř zařízení se nenacházejí žádné díly opravitelné uživatelem. Veškerý servis přenechejte kvalifikovaným servisním osobám. 3. UPOZORNĚNÍ: Pří otevření vydává viditelné popř. neviditelné laserové záření třídy 1M. Nedívejte se do otvoru příimo s optickými nástroji. 4. PEPRODUKCE ŠTÍTKU: VAROVNÝ ŠTÍTEK UMÍSTĚNÝ UVNITŘ PŘÍSTROJE. WAŻNE DLA PRODUKTÓW LASEROWYCH 1. PRODUKT LASEROWY KLASY 1 2. UWAGA: Nie wolno otwiewać górnej pokrywy lub obudowy. Wewnątrz nie ma żadnych części przeznaczonych do obsługi przez użytkownika, pozostaw czynności serwisowe wyszkolonemu personelowi. 3. UWAGA: Otwarcie spowoduje narażenie na widzialne i/lub niewidzialne promieniowanie lasera klasy 1M. Nie patrzeć bezprośrednio w przyządy optyczne. 4. KOPIA NAKLEJKI: NAKLEJKA OSTRZEGAWCZA UMIESZCZONA WEWNĄTRZ URZĄDZENIA. LÉZER TERMÉKEK ESETÉN FONTOS OSZTÁLYÚ LÉZERBERENDEZÉS 2. FIGYELEM: Ne nyissa fel a felső burkolatot vagy a készülékdobozt. Az egységben nincsenek a felhasználó által karbantartható részek, bizza az összes karbantartást képzett szakemberre. 3. FIGYELEM: Láthátó és/vagy láthatatlan 1M osztályú sugárzás nyitott állapotban. Ne nézze közvetlenűl optikai műszerekkel. 4. CÍMKE REPRODUKCIÓJA: FIGYELMEZTETŐ CÍMKE, AZ EGYSÉG BELSEJÉBEN ELHELYEZVE. TH-D7: 36 kg G-2

4 Varování: Řádné odvětrávání Aby se vyloučilo nebezpečí úrazu elektrickým proudem, požáru nebo poškození, umístěte přístroj na vodorovný povrch. Minimální rozměry volného prostoru jsou uvedeny níže: Uwaga: Odpowiednia wentylacja Aby uniknąć niebezpieczeństwa porażenia prądem elektrycznym lub pożaru i zapobiec uszkodzeniom, urządzenie należy ustawić na płaskiej i równej powierzchni. Poniżej pokazano minimalne odstępy z każdej strony: Figyelem: Megfelelő szellőzés A készüléket a tűz és áramütés elkerülése, valamint a készülék védelme érdekében egyenletes, vízszintes felületre helyezze. Az alábbiakban láthatók a minimálisan szükséges szabad távolságértékek: Pohled zepředu/widok z przodu/elölnézet Pohled ze strany/widok z boku/oldalnézet Zeď nebo překážky/ Ściana lub inna przeszkoda/ Fal vagy akadályozó tárgyak 15 cm XV-THD7/ XV-THD5 15 cm 15 cm 15 cm Zeď nebo překážky/ściana lub inna przeszkoda/fal vagy akadályozó tárgyak Přední strana/ Przód/ Elöl Žádné překážky/ Brak przeszkód/ Nincs akadályozó tárgy XV-THD7/XV-THD5 15 cm Informace pro uživatele k likvidaci starého zařízení [Evropská unie] Tento symbol udává, že elektrické a elektronické vybavení nesmí být po skončení životnosti likvidován jako běžný komunální odpad. Produkt musí být předán na příslušném sběrném místě k správnému zpracování, regeneraci a recyklaci elektrického a elektronického vybavení. Musí být zlikvidován správně v souladu s národními předpisy vaší země. Upozornění: Tento symbol je platný jen v Evropské unii. Správnou likvidací tohoto produktu pomůžete zachovat přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životni prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace tohoto produktu. Podrobnější informace o sběrném místě a recyklaci tohoto produktu si vyžádejte od místních úřadů, podniku zabývajícího se likvidací komunálních odpadů ve vašem místě nebo obchodu, kde jste produkt zakoupili. Nesprávná likvidace tohoto odpadu může mít za následek postih podle národní legislativy. (Firemní uživatelé) Přejete-li si tento produkt zlikvidovat, navštivte prosím naši webovou stránku kde získáte informace o možnosti vrácení produktu. [Ostatní země mimo Evropskou unii] Přejete-li si zlikvidovat tento produkt, proveďte to prosím v souladu s příslušnými národními zákony nebo jinými předpisy platnými ve vaší zemi, které se vztahují k likvidaci starého elektrického a elektronického vybavení. G-3

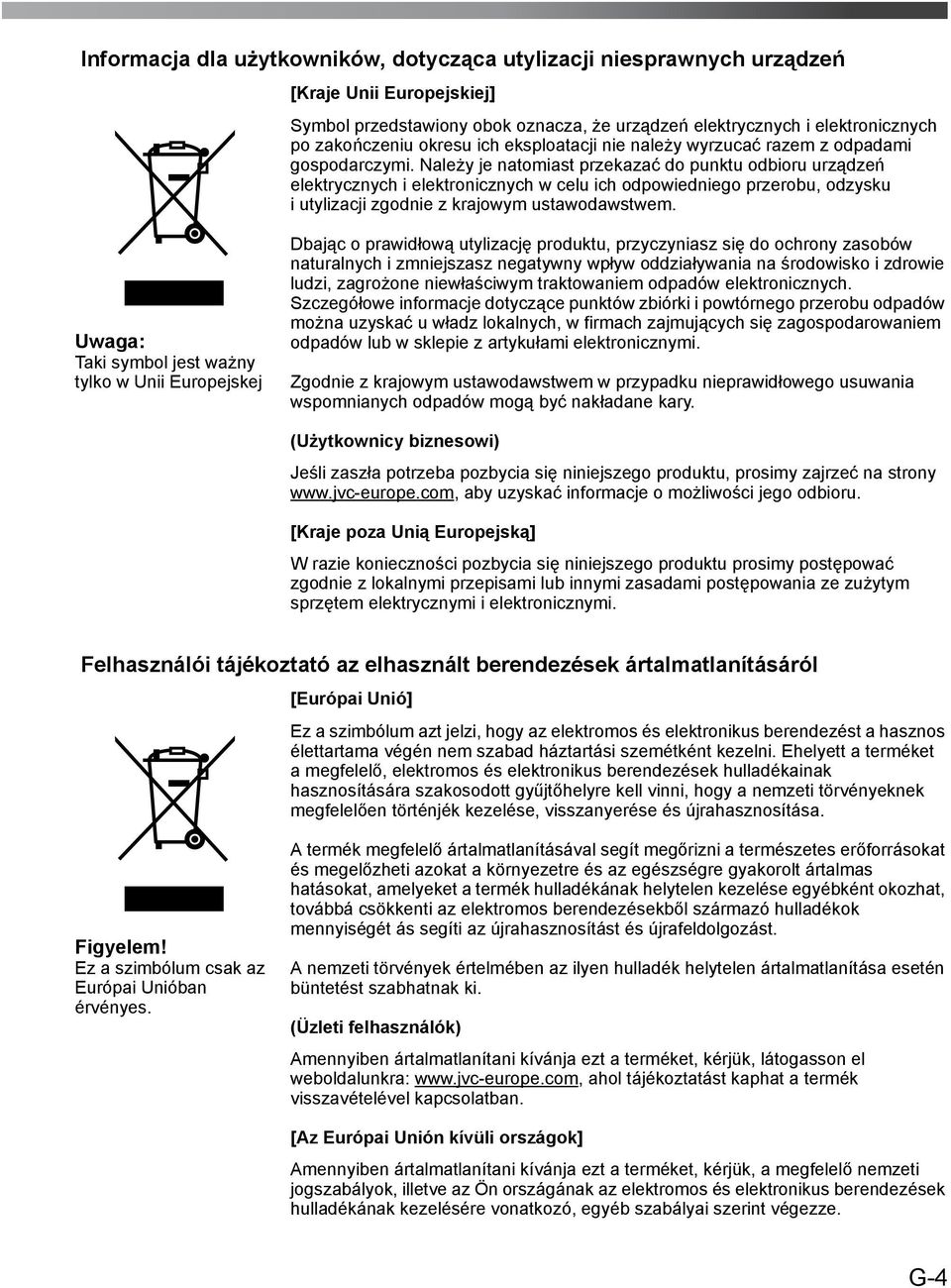

5 Informacja dla użytkowników, dotycząca utylizacji niesprawnych urządzeń [Kraje Unii Europejskiej] Symbol przedstawiony obok oznacza, że urządzeń elektrycznych i elektronicznych po zakończeniu okresu ich eksploatacji nie należy wyrzucać razem z odpadami gospodarczymi. Należy je natomiast przekazać do punktu odbioru urządzeń elektrycznych i elektronicznych w celu ich odpowiedniego przerobu, odzysku i utylizacji zgodnie z krajowym ustawodawstwem. Uwaga: Taki symbol jest ważny tylko w Unii Europejskej Dbając o prawidłową utylizację produktu, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko i zdrowie ludzi, zagrożone niewłaściwym traktowaniem odpadów elektronicznych. Szczegółowe informacje dotyczące punktów zbiórki i powtórnego przerobu odpadów można uzyskać u władz lokalnych, w firmach zajmujących się zagospodarowaniem odpadów lub w sklepie z artykułami elektronicznymi. Zgodnie z krajowym ustawodawstwem w przypadku nieprawidłowego usuwania wspomnianych odpadów mogą być nakładane kary. (Użytkownicy biznesowi) Jeśli zaszła potrzeba pozbycia się niniejszego produktu, prosimy zajrzeć na strony aby uzyskać informacje o możliwości jego odbioru. [Kraje poza Unią Europejską] W razie konieczności pozbycia się niniejszego produktu prosimy postępować zgodnie z lokalnymi przepisami lub innymi zasadami postępowania ze zużytym sprzętem elektrycznymi i elektronicznymi. Felhasználói tájékoztató az elhasznált berendezések ártalmatlanításáról [Európai Unió] Ez a szimbólum azt jelzi, hogy az elektromos és elektronikus berendezést a hasznos élettartama végén nem szabad háztartási szemétként kezelni. Ehelyett a terméket a megfelelő, elektromos és elektronikus berendezések hulladékainak hasznosítására szakosodott gyűjtőhelyre kell vinni, hogy a nemzeti törvényeknek megfelelően történjék kezelése, visszanyerése és újrahasznosítása. Figyelem! Ez a szimbólum csak az Európai Unióban érvényes. A termék megfelelő ártalmatlanításával segít megőrizni a természetes erőforrásokat és megelőzheti azokat a környezetre és az egészségre gyakorolt ártalmas hatásokat, amelyeket a termék hulladékának helytelen kezelése egyébként okozhat, továbbá csökkenti az elektromos berendezésekből származó hulladékok mennyiségét ás segíti az újrahasznosítást és újrafeldolgozást. A nemzeti törvények értelmében az ilyen hulladék helytelen ártalmatlanítása esetén büntetést szabhatnak ki. (Üzleti felhasználók) Amennyiben ártalmatlanítani kívánja ezt a terméket, kérjük, látogasson el weboldalunkra: ahol tájékoztatást kaphat a termék visszavételével kapcsolatban. [Az Európai Unión kívüli országok] Amennyiben ártalmatlanítani kívánja ezt a terméket, kérjük, a megfelelő nemzeti jogszabályok, illetve az Ön országának az elektromos és elektronikus berendezések hulladékának kezelésére vonatkozó, egyéb szabályai szerint végezze. G-4

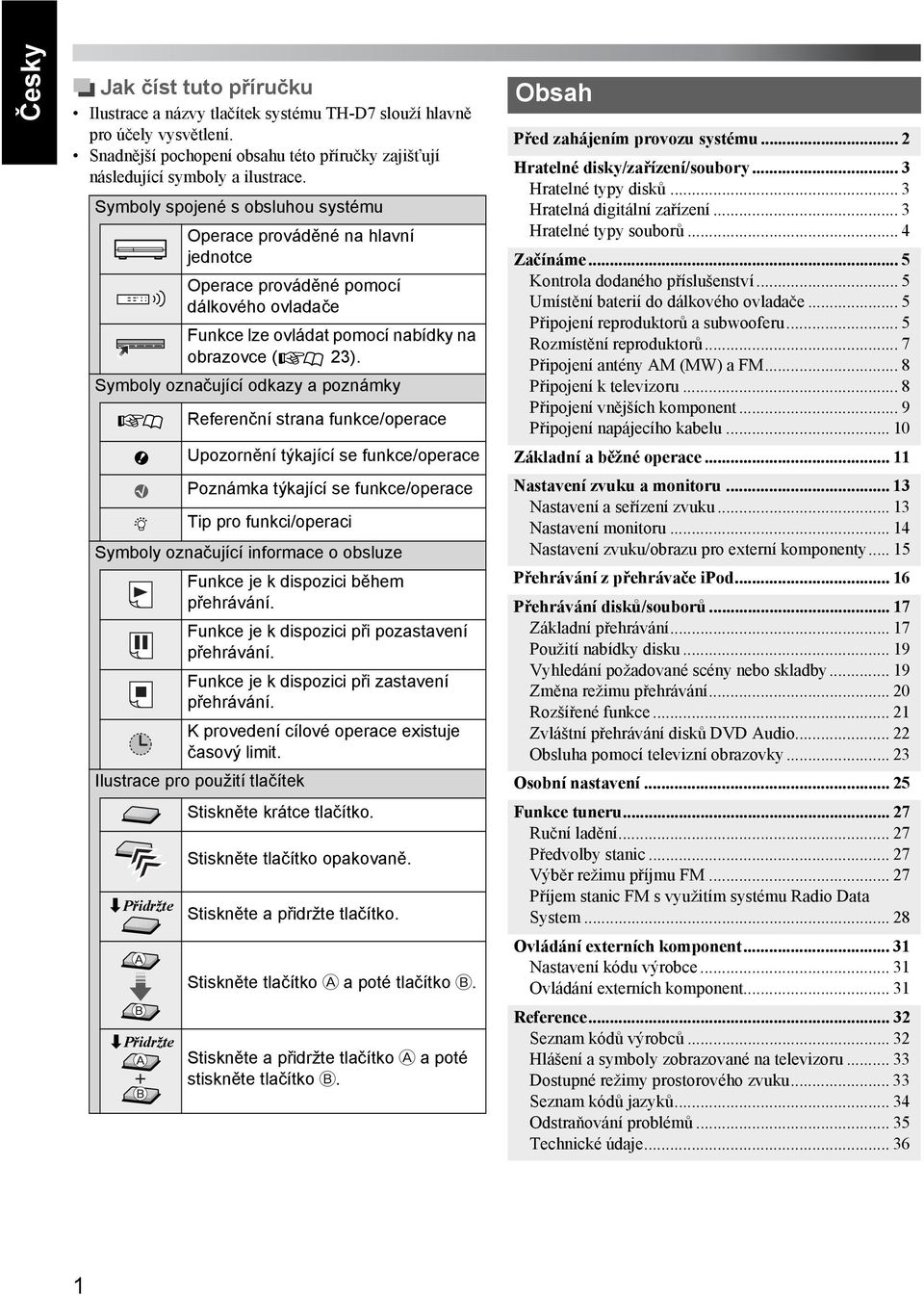

6 Česky Jak číst tuto příručku Ilustrace a názvy tlačítek systému TH-D7 slouží hlavně pro účely vysvětlení. Snadnější pochopení obsahu této příručky zajišťují následující symboly a ilustrace. Symboly spojené s obsluhou systému Operace prováděné na hlavní jednotce Operace prováděné pomocí dálkového ovladače Funkce lze ovládat pomocí nabídky na obrazovce ( 23). Symboly označující odkazy a poznámky Referenční strana funkce/operace Upozornění týkající se funkce/operace Poznámka týkající se funkce/operace Tip pro funkci/operaci Symboly označující informace o obsluze Funkce je k dispozici během přehrávání. Funkce je k dispozici při pozastavení přehrávání. Funkce je k dispozici při zastavení přehrávání. K provedení cílové operace existuje časový limit. Ilustrace pro použití tlačítek «Přidržte «Přidržte Stiskněte krátce tlačítko. Stiskněte tlačítko opakovaně. Stiskněte a přidržte tlačítko. Stiskněte tlačítko A a poté tlačítko B. Stiskněte a přidržte tlačítko A a poté stiskněte tlačítko B. Obsah Před zahájením provozu systému... 2 Hratelné disky/zařízení/soubory... 3 Hratelné typy disků... 3 Hratelná digitální zařízení... 3 Hratelné typy souborů... 4 Začínáme... 5 Kontrola dodaného příslušenství... 5 Umístění baterií do dálkového ovladače... 5 Připojení reproduktorů a subwooferu... 5 Rozmístění reproduktorů... 7 Připojení antény AM (MW) a FM... 8 Připojení k televizoru... 8 Připojení vnějších komponent... 9 Připojení napájecího kabelu Základní a běžné operace Nastavení zvuku a monitoru Nastavení a seřízení zvuku Nastavení monitoru Nastavení zvuku/obrazu pro externí komponenty Přehrávání z přehrávače ipod Přehrávání disků/souborů Základní přehrávání Použití nabídky disku Vyhledání požadované scény nebo skladby Změna režimu přehrávání Rozšířené funkce Zvláštní přehrávání disků DVD Audio Obsluha pomocí televizní obrazovky Osobní nastavení Funkce tuneru Ruční ladění Předvolby stanic Výběr režimu příjmu FM Příjem stanic FM s využitím systému Radio Data System Ovládání externích komponent Nastavení kódu výrobce Ovládání externích komponent Reference Seznam kódů výrobců Hlášení a symboly zobrazované na televizoru Dostupné režimy prostorového zvuku Seznam kódů jazyků Odstraňování problémů Technické údaje

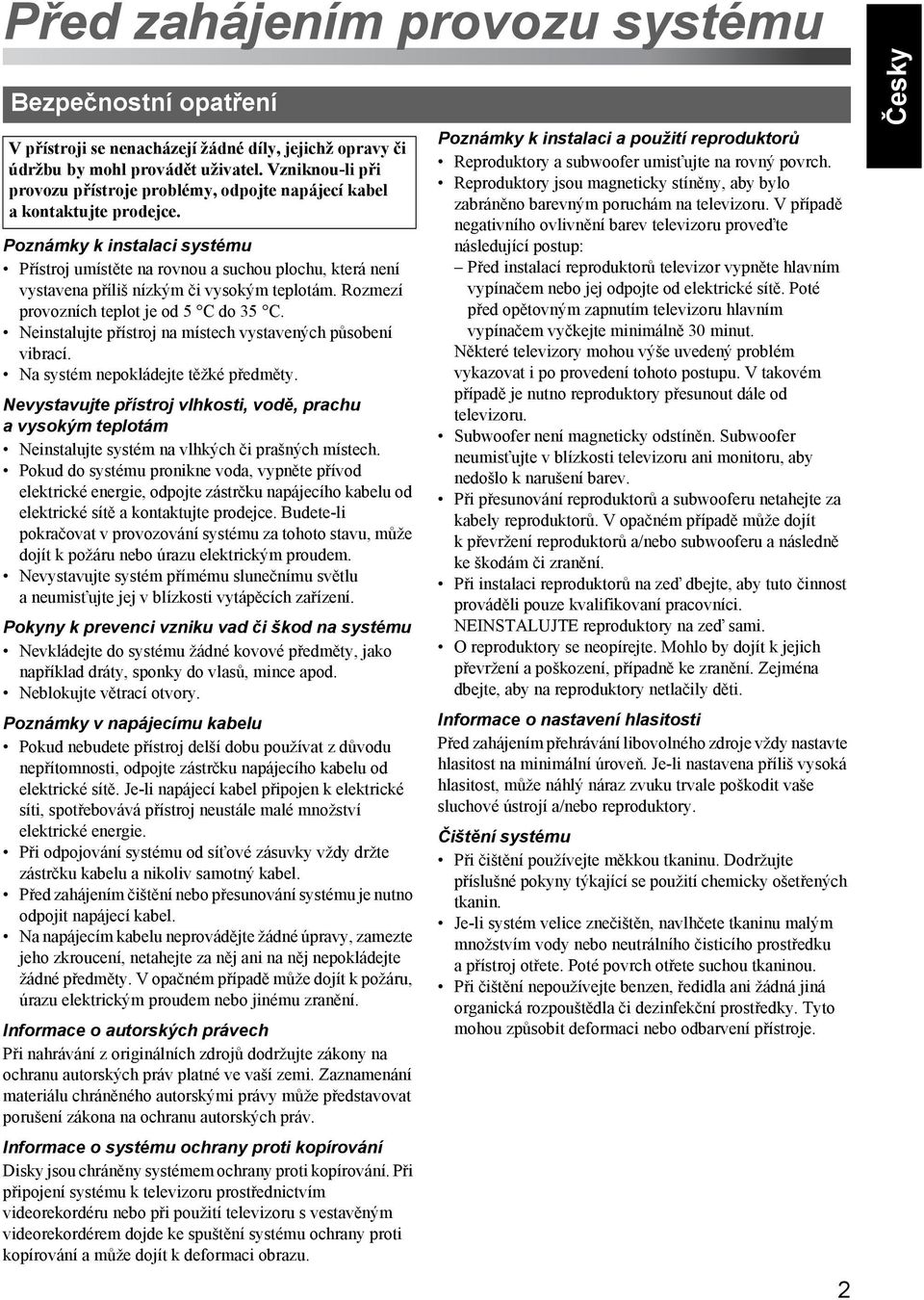

7 Před zahájením provozu systému Bezpečnostní opatření V přístroji se nenacházejí žádné díly, jejichž opravy či údržbu by mohl provádět uživatel. Vzniknou-li při provozu přístroje problémy, odpojte napájecí kabel a kontaktujte prodejce. Poznámky k instalaci systému Přístroj umístěte na rovnou a suchou plochu, která není vystavena příliš nízkým či vysokým teplotám. Rozmezí provozních teplot je od 5 C do 35 C. Neinstalujte přístroj na místech vystavených působení vibrací. Na systém nepokládejte těžké předměty. Nevystavujte přístroj vlhkosti, vodě, prachu a vysokým teplotám Neinstalujte systém na vlhkých či prašných místech. Pokud do systému pronikne voda, vypněte přívod elektrické energie, odpojte zástrčku napájecího kabelu od elektrické sítě a kontaktujte prodejce. Budete-li pokračovat v provozování systému za tohoto stavu, může dojít k požáru nebo úrazu elektrickým proudem. Nevystavujte systém přímému slunečnímu světlu aneumisťujte jej v blízkosti vytápěcích zařízení. Pokyny k prevenci vzniku vad či škod na systému Nevkládejte do systému žádné kovové předměty, jako například dráty, sponky do vlasů, mince apod. Neblokujte větrací otvory. Poznámky v napájecímu kabelu Pokud nebudete přístroj delší dobu používat z důvodu nepřítomnosti, odpojte zástrčku napájecího kabelu od elektrické sítě. Je-li napájecí kabel připojen k elektrické síti, spotřebovává přístroj neustále malé množství elektrické energie. Při odpojování systému od síťové zásuvky vždy držte zástrčku kabelu a nikoliv samotný kabel. Před zahájením čištění nebo přesunování systému je nutno odpojit napájecí kabel. Na napájecím kabelu neprovádějte žádné úpravy, zamezte jeho zkroucení, netahejte za něj ani na něj nepokládejte žádné předměty. V opačném případě může dojít k požáru, úrazu elektrickým proudem nebo jinému zranění. Informace o autorských právech Při nahrávání z originálních zdrojů dodržujte zákony na ochranu autorských práv platné ve vaší zemi. Zaznamenání materiálu chráněného autorskými právy může představovat porušení zákona na ochranu autorských práv. Informace o systému ochrany proti kopírování Disky jsou chráněny systémem ochrany proti kopírování. Při připojení systému k televizoru prostřednictvím videorekordéru nebo při použití televizoru s vestavěným videorekordérem dojde ke spuštění systému ochrany proti kopírování a může dojít k deformaci obrazu. Poznámky k instalaci a použití reproduktorů Reproduktory a subwoofer umisťujte na rovný povrch. Reproduktory jsou magneticky stíněny, aby bylo zabráněno barevným poruchám na televizoru. V případě negativního ovlivnění barev televizoru proveďte následující postup: Před instalací reproduktorů televizor vypněte hlavním vypínačem nebo jej odpojte od elektrické sítě. Poté před opětovným zapnutím televizoru hlavním vypínačem vyčkejte minimálně 30 minut. Některé televizory mohou výše uvedený problém vykazovat i po provedení tohoto postupu. V takovém případě je nutno reproduktory přesunout dále od televizoru. Subwoofer není magneticky odstíněn. Subwoofer neumisťujte v blízkosti televizoru ani monitoru, aby nedošlo k narušení barev. Při přesunování reproduktorů a subwooferu netahejte za kabely reproduktorů. V opačném případě může dojít kpřevržení reproduktorů a/nebo subwooferu a následně ke škodám či zranění. Při instalaci reproduktorů na zeď dbejte, aby tuto činnost prováděli pouze kvalifikovaní pracovníci. NEINSTALUJTE reproduktory na zeď sami. O reproduktory se neopírejte. Mohlo by dojít k jejich převržení a poškození, případně ke zranění. Zejména dbejte, aby na reproduktory netlačily děti. Informace o nastavení hlasitosti Před zahájením přehrávání libovolného zdroje vždy nastavte hlasitost na minimální úroveň. Je-li nastavena příliš vysoká hlasitost, může náhlý náraz zvuku trvale poškodit vaše sluchové ústrojí a/nebo reproduktory. Čištění systému Při čištění používejte měkkou tkaninu. Dodržujte příslušné pokyny týkající se použití chemicky ošetřených tkanin. Je-li systém velice znečištěn, navlhčete tkaninu malým množstvím vody nebo neutrálního čisticího prostředku apřístroj otřete. Poté povrch otřete suchou tkaninou. Při čištění nepoužívejte benzen, ředidla ani žádná jiná organická rozpouštědla či dezinfekční prostředky. Tyto mohou způsobit deformaci nebo odbarvení přístroje. 2 Česky

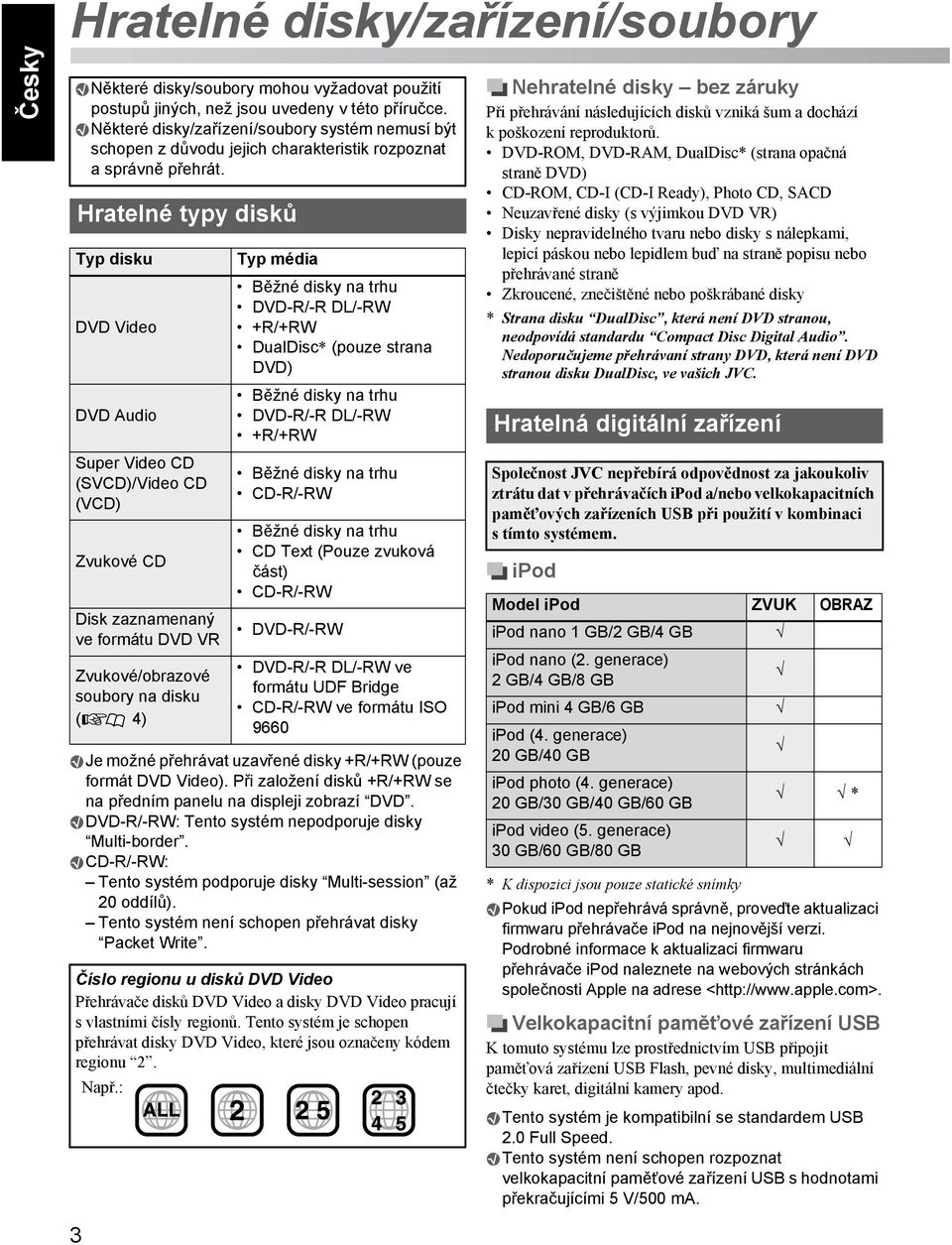

8 Česky Hratelné disky/zařízení/soubory Některé disky/soubory mohou vyžadovat použití postupů jiných, než jsou uvedeny v této příručce. Některé disky/zařízení/soubory systém nemusí být schopen z důvodu jejich charakteristik rozpoznat a správně přehrát. Hratelné typy disků Typ disku DVD Video DVD Audio Super Video CD (SVCD)/Video CD (VCD) Zvukové CD Disk zaznamenaný ve formátu DVD VR Zvukové/obrazové soubory na disku ( 4) Typ média Běžné disky na trhu DVD-R/-R DL/-RW +R/+RW DualDisc* (pouze strana DVD) Běžné disky na trhu DVD-R/-R DL/-RW +R/+RW Běžné disky na trhu CD-R/-RW Běžné disky na trhu CD Text (Pouze zvuková část) CD-R/-RW DVD-R/-RW DVD-R/-R DL/-RW ve formátu UDF Bridge CD-R/-RW ve formátu ISO 9660 Je možné přehrávat uzavřené disky +R/+RW (pouze formát DVD Video). Při založení disků +R/+RW se na předním panelu na displeji zobrazí DVD. DVD-R/-RW: Tento systém nepodporuje disky Multi-border. CD-R/-RW: Tento systém podporuje disky Multi-session (až 20 oddílů). Tento systém není schopen přehrávat disky Packet Write. Číslo regionu u disků DVD Video Přehrávače disků DVD Video a disky DVD Video pracují s vlastními čísly regionů. Tento systém je schopen přehrávat disky DVD Video, které jsou označeny kódem regionu 2. Např.: Nehratelné disky bez záruky Při přehrávání následujících disků vzniká šum a dochází k poškození reproduktorů. DVD-ROM, DVD-RAM, DualDisc* (strana opačná straně DVD) CD-ROM, CD-I (CD-I Ready), Photo CD, SACD Neuzavřené disky (s výjimkou DVD VR) Disky nepravidelného tvaru nebo disky s nálepkami, lepicí páskou nebo lepidlem buď na straně popisu nebo přehrávané straně Zkroucené, znečištěné nebo poškrábané disky * Strana disku DualDisc, která není DVD stranou, neodpovídá standardu Compact Disc Digital Audio. Nedoporučujeme přehrávaní strany DVD, která není DVD stranou disku DualDisc, ve vašich JVC. Hratelná digitální zařízení Společnost JVC nepřebírá odpovědnost za jakoukoliv ztrátu dat v přehrávačích ipod a/nebo velkokapacitních paměťových zařízeních USB při použití v kombinaci s tímto systémem. ipod Model ipod ZVUK OBRAZ ipod nano 1 GB/2 GB/4 GB ipod nano (2. generace) 2 GB/4 GB/8 GB ipod mini 4 GB/6 GB ipod (4. generace) 20 GB/40 GB ipod photo (4. generace) 20 GB/30 GB/40 GB/60 GB * ipod video (5. generace) 30 GB/60 GB/80 GB * K dispozici jsou pouze statické snímky Pokud ipod nepřehrává správně, proveďte aktualizaci firmwaru přehrávače ipod na nejnovější verzi. Podrobné informace k aktualizaci firmwaru přehrávače ipod naleznete na webových stránkách společnosti Apple na adrese < Velkokapacitní paměťové zařízení USB K tomuto systému lze prostřednictvím USB připojit paměťová zařízení USB Flash, pevné disky, multimediální čtečky karet, digitální kamery apod. Tento systém je kompatibilní se standardem USB 2.0 Full Speed. Tento systém není schopen rozpoznat velkokapacitní paměťové zařízení USB s hodnotami překračujícími 5 V/500 ma. 3

9 Hratelné typy souborů Přehrávat lze následující soubory uložené na disku nebo velkokapacitním paměťovém zařízení USB. Typ souboru Zvukové Hratelné soubory MP3 WMA WAV Přípona <.mp3> <.wma> <.wav> Snímky JPEG <.jpg>, <.jpeg> Video ASF MPEG-1 MPEG-2 DivX (6.x, 5.x, 4.x a 3.11) <.asf> <.mpg>, <.mpeg> <.mpg>, <.mpeg>, <.mod> <.divx>, <.div>, <.avi> Pokud velkokapacitní paměťové zařízení USB nesplňuje následující požadavky, nemusí být soubory přehrávány správně: Maximální přenosová rychlost dat: 2 Mbps Maximální snímková frekvence: 30 fps u progresivního formátu Maximální velikost souboru: 2 GB Systém rozpoznává až 150 stop (souborů) ve skupině a až 99 skupin na disku/zařízení. Celkový počet stop (souborů), které je systém schopen zjistit, je Informace o podmínkách nahrávání souborů na disk/zařízení Soubory MP3/WMA Systém podporuje soubory MP3/WMA zaznamenané spřenosovou rychlostí kbps a vzorkovací frekvencí 16 khz, 22,05 khz, 24 khz*, 32 khz, 44,1 khz nebo 48 khz. Soubory se doporučuje zaznamenávat se vzorkovací frekvencí 44,1 khz a přenosovou rychlostí 128 (96*) kbps. * Pouze u WMA Soubory WAV Systém podporuje soubory WAV zaznamenané s kvantizační frekvencí 8 bitů nebo 16 bitů a vzorkovací frekvencí 8 khz, 11,025 khz, 12 khz, 16 khz, 22,05 khz, 24 khz, 32 khz, 44,1 khz nebo 48 khz. Soubory se doporučuje zaznamenávat se vzorkovací frekvencí 44,1 khz a kvantizační frekvencí 16 bitů lineární PCM. Soubory JPEG Soubory se doporučuje zaznamenávat s rozlišením 640 x 480. (Pokud byl soubor nahrán s rozlišením větším než 640 x 480, bude jeho zobrazení trvat delší dobu.) Tento systém je schopen zobrazovat pouze soubory JPEG. Soubory ASF Systém podporuje soubory MPEG-4 s následujícími parametry: Formát souboru: ASF Obrazový profil: MPEG-4 SP (Jednoduchý profil) Audio KODEK: G.726 Max. rozlišení obrazu: 352 x 288 (CIF) Max. přenosová rychlost: 384 kbps Soubory MPEG1/MPEG2 Formát proudu musí splňovat požadavky na datový proud systému/programu MPEG. K dosažení nejvyššího rozlišení se doporučuje nastavení 720 x 576 bodů (25 fps)/720 x 480 bodů (30 fps). Tento systém rovněž podporuje rozlišení 352 x 576/ 480 x 576/352 x 288 bodů (25 fps) a 352 x 480/ 480 x 480/352 x 240 bodů (30 fps). Soubor musí být ve formátu MP@ML (Main Profile at Main Level)/SP@ML (Simple Profile at Main Level)/ MP@LL (Main Profile at Low Level). Zvukové proudy musí splňovat požadavky formátů MPEG1 Audio Layer-2 nebo MPEG2 Audio Layer-2. Soubory DivX Systém podporuje soubory DivX s rozlišením 720 x 480 bodů nebo menší (30 fps) a 720 x 576 bodů nebo menší (25 fps). Zvukový proud musí odpovídat formátu Dolby Digital (včetně vícekanálového) nebo MPEG1 Audio Layer-3 (MP3). Systém nepodporuje formát GMC (Global Motion Compression). Soubory kódované v režimu prokládaného řádkování se nemusí zobrazovat správně. Česky 4

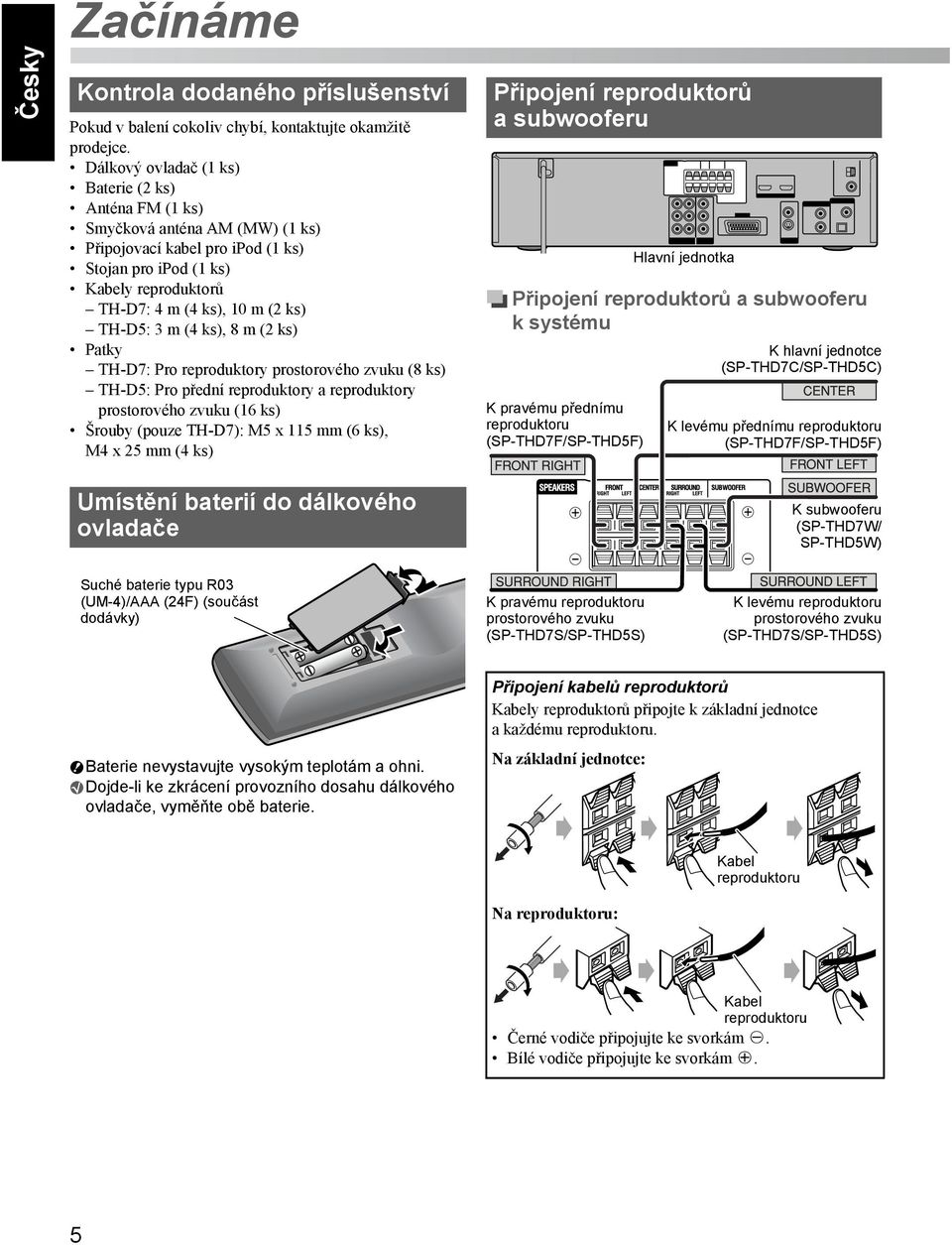

10 Česky Začínáme Kontrola dodaného příslušenství Pokud v balení cokoliv chybí, kontaktujte okamžitě prodejce. Dálkový ovladač (1 ks) Baterie (2 ks) Anténa FM (1 ks) Smyčková anténa AM (MW) (1 ks) Připojovací kabel pro ipod (1 ks) Stojan pro ipod (1 ks) Kabely reproduktorů TH-D7: 4 m (4 ks), 10 m (2 ks) TH-D5: 3 m (4 ks), 8 m (2 ks) Patky TH-D7: Pro reproduktory prostorového zvuku (8 ks) TH-D5: Pro přední reproduktory a reproduktory prostorového zvuku (16 ks) Šrouby (pouze TH-D7): M5 x 115 mm (6 ks), M4 x 25 mm (4 ks) Připojení reproduktorů a subwooferu Připojení reproduktorů a subwooferu k systému K pravému přednímu reproduktoru (SP-THD7F/SP-THD5F) Hlavní jednotka K hlavní jednotce (SP-THD7C/SP-THD5C) K levému přednímu reproduktoru (SP-THD7F/SP-THD5F) Umístění baterií do dálkového ovladače K subwooferu (SP-THD7W/ SP-THD5W) Suché baterie typu R03 (UM-4)/AAA (24F) (součást dodávky) K pravému reproduktoru prostorového zvuku (SP-THD7S/SP-THD5S) K levému reproduktoru prostorového zvuku (SP-THD7S/SP-THD5S) Baterie nevystavujte vysokým teplotám a ohni. Dojde-li ke zkrácení provozního dosahu dálkového ovladače, vyměňte obě baterie. Připojení kabelů reproduktorů Kabely reproduktorů připojte k základní jednotce a každému reproduktoru. Na základní jednotce: Kabel reproduktoru Na reproduktoru: Kabel reproduktoru Černé vodiče připojujte ke svorkám r. Bílé vodiče připojujte ke svorkám q. 5

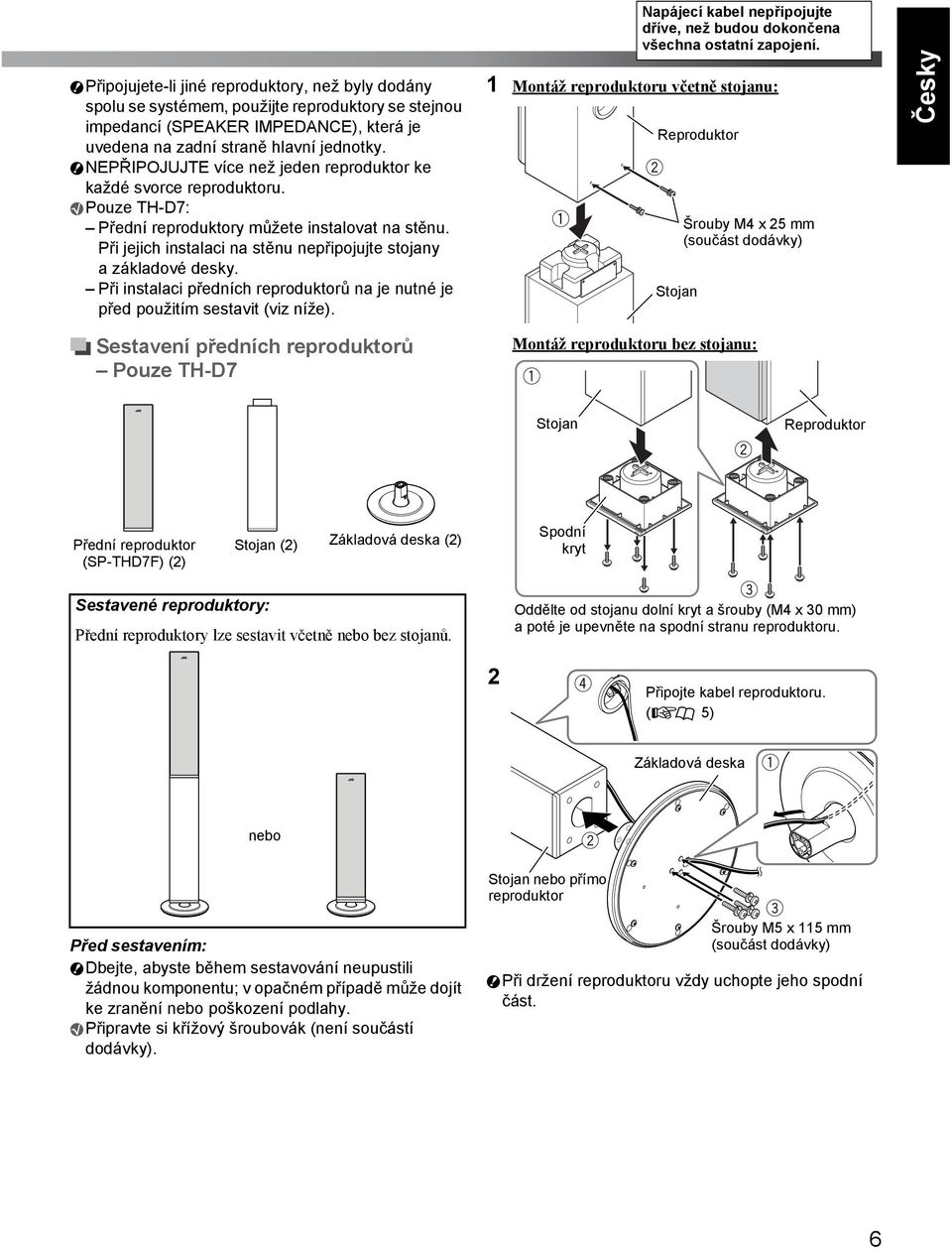

11 Připojujete-li jiné reproduktory, než byly dodány spolu se systémem, použijte reproduktory se stejnou impedancí (SPEAKER IMPEDANCE), která je uvedena na zadní straně hlavní jednotky. NEPŘIPOJUJTE více než jeden reproduktor ke každé svorce reproduktoru. Pouze TH-D7: Přední reproduktory můžete instalovat na stěnu. Při jejich instalaci na stěnu nepřipojujte stojany a základové desky. Při instalaci předních reproduktorů na je nutné je před použitím sestavit (viz níže). Napájecí kabel nepřipojujte dříve, než budou dokončena všechna ostatní zapojení. 1 Montáž reproduktoru včetně stojanu: Reproduktor Stojan Šrouby M4 x 25 mm (součást dodávky) Česky Sestavení předních reproduktorů Pouze TH-D7 Montáž reproduktoru bez stojanu: Stojan Reproduktor Přední reproduktor (SP-THD7F) (2) Stojan (2) Základová deska (2) Spodní kryt Sestavené reproduktory: Přední reproduktory lze sestavit včetně nebo bez stojanů. Oddělte od stojanu dolní kryt a šrouby (M4 x 30 mm) a poté je upevněte na spodní stranu reproduktoru. 2 Připojte kabel reproduktoru. ( 5) Základová deska nebo Stojan nebo přímo reproduktor Před sestavením: Dbejte, abyste během sestavování neupustili žádnou komponentu; v opačném případě může dojít ke zranění nebo poškození podlahy. Připravte si křížový šroubovák (není součástí dodávky). Šrouby M5 x 115 mm (součást dodávky) Při držení reproduktoru vždy uchopte jeho spodní část. 6

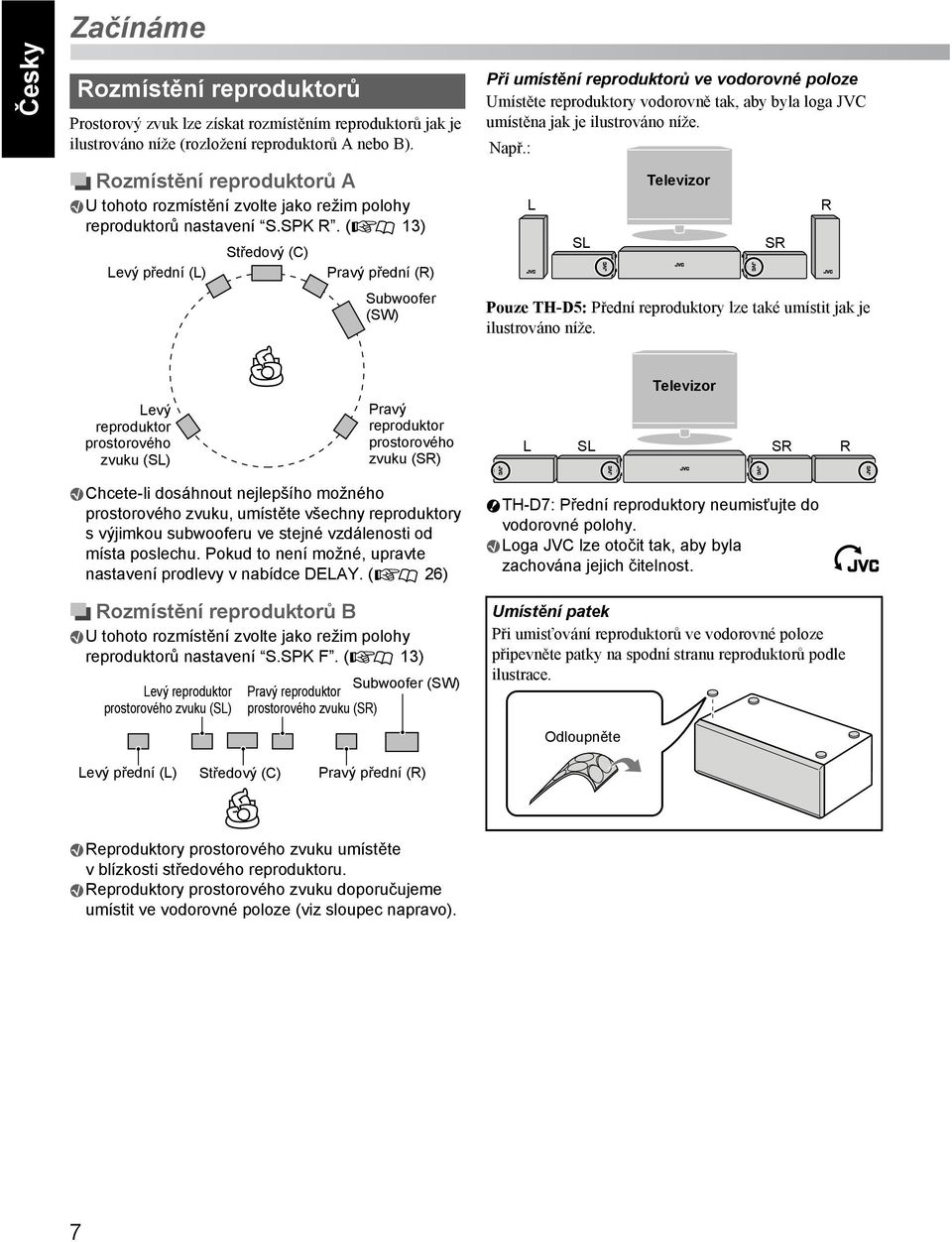

12 Česky Začínáme Rozmístění reproduktorů Prostorový zvuk lze získat rozmístěním reproduktorů jak je ilustrováno níže (rozložení reproduktorů A nebo B). Rozmístění reproduktorů A U tohoto rozmístění zvolte jako režim polohy reproduktorů nastavení S.SPK R. ( 13) Levý přední (L) Středový (C) Pravý přední (R) Subwoofer (SW) Při umístění reproduktorů ve vodorovné poloze Umístěte reproduktory vodorovně tak, aby byla loga JVC umístěna jak je ilustrováno níže. Např.: L SL Televizor SR Pouze TH-D5: Přední reproduktory lze také umístit jak je ilustrováno níže. R Levý reproduktor prostorového zvuku (SL) Pravý reproduktor prostorového zvuku (SR) Televizor L SL SR R Chcete-li dosáhnout nejlepšího možného prostorového zvuku, umístěte všechny reproduktory s výjimkou subwooferu ve stejné vzdálenosti od místa poslechu. Pokud to není možné, upravte nastavení prodlevy v nabídce DELAY. ( 26) Rozmístění reproduktorů B U tohoto rozmístění zvolte jako režim polohy reproduktorů nastavení S.SPK F. ( 13) Levý reproduktor prostorového zvuku (SL) Subwoofer (SW) Pravý reproduktor prostorového zvuku (SR) TH-D7: Přední reproduktory neumisťujte do vodorovné polohy. Loga JVC lze otočit tak, aby byla zachována jejich čitelnost. Umístění patek Při umisťování reproduktorů ve vodorovné poloze připevněte patky na spodní stranu reproduktorů podle ilustrace. Odloupněte Levý přední (L) Středový (C) Pravý přední (R) Reproduktory prostorového zvuku umístěte v blízkosti středového reproduktoru. Reproduktory prostorového zvuku doporučujeme umístit ve vodorovné poloze (viz sloupec napravo). 7

13 Připojení antény AM (MW) a FM Připojení k televizoru Napájecí kabel nepřipojujte dříve, než budou dokončena všechna ostatní zapojení. Česky Dbejte, aby se vodiče antén nedotýkaly žádných jiných svorek, připojovacích kabelů nebo napájecích kabelů. Smyčková anténa AM (MW) (součást dodávky) Anténa FM (součást dodávky) Roztáhněte ji ve vodorovném směru. Pro lepší příjem signálu FM Konektor standardního typu (75 Ω koaxiální) (IEC nebo DIN 45325) Otáčejte anténou, dokud nedosáhnete nejlepšího příjmu. Venkovní anténa FM (není součástí dodávky) Kabel venkovní antény FM (není součástí dodávky) Chcete-li sledovat přehrávaný obraz, připojte televizor kpříslušným výstupním obrazovým konektorům. Po připojení televizoru proveďte následující nastavení: Režim řádkování ( 14) Výstup monitoru ( 15) MONITOR TYPE ( 25) Připojení pomocí svorky HDMI Televizor Od vstupní svorky HDMI Kabel HDMI (není součástí dodávky) Je-li využito připojení HDMI, lze pro televizor provádět následující nastavení: HDMI DVI COLOR ( 25) HDMI OUT ( 25) HDMI AUDIO OUT ( 26) DOWN MIX ( 26)* Používejte certifikovaný kabel HDMI, který je označen logem HDMI. Monitor s konektorem DVI lze použít po zapojení konverzního kabelu DVI-HDMI. Pokud přehráváte zdroj se systémem ochrany digitálního záznamu HDCP (High-Bandwidth Digital Content Protection), trvá přenos obrazu a zvuku do reproduktorů a televizoru několik sekund, protože probíhá postup ověření zdroje. U některých televizorů nemusí být při přehrávání zdrojů jako je DVD Audio reprodukován zvuk, přestože je HDMI AUTIO OUT nastaveno na ON. ( 26) * Toto nastavení je k dispozici pouze v případě, že je režim polohy reproduktorů nastaven na S.SPK F ( 13). Pokračování na další straně 8

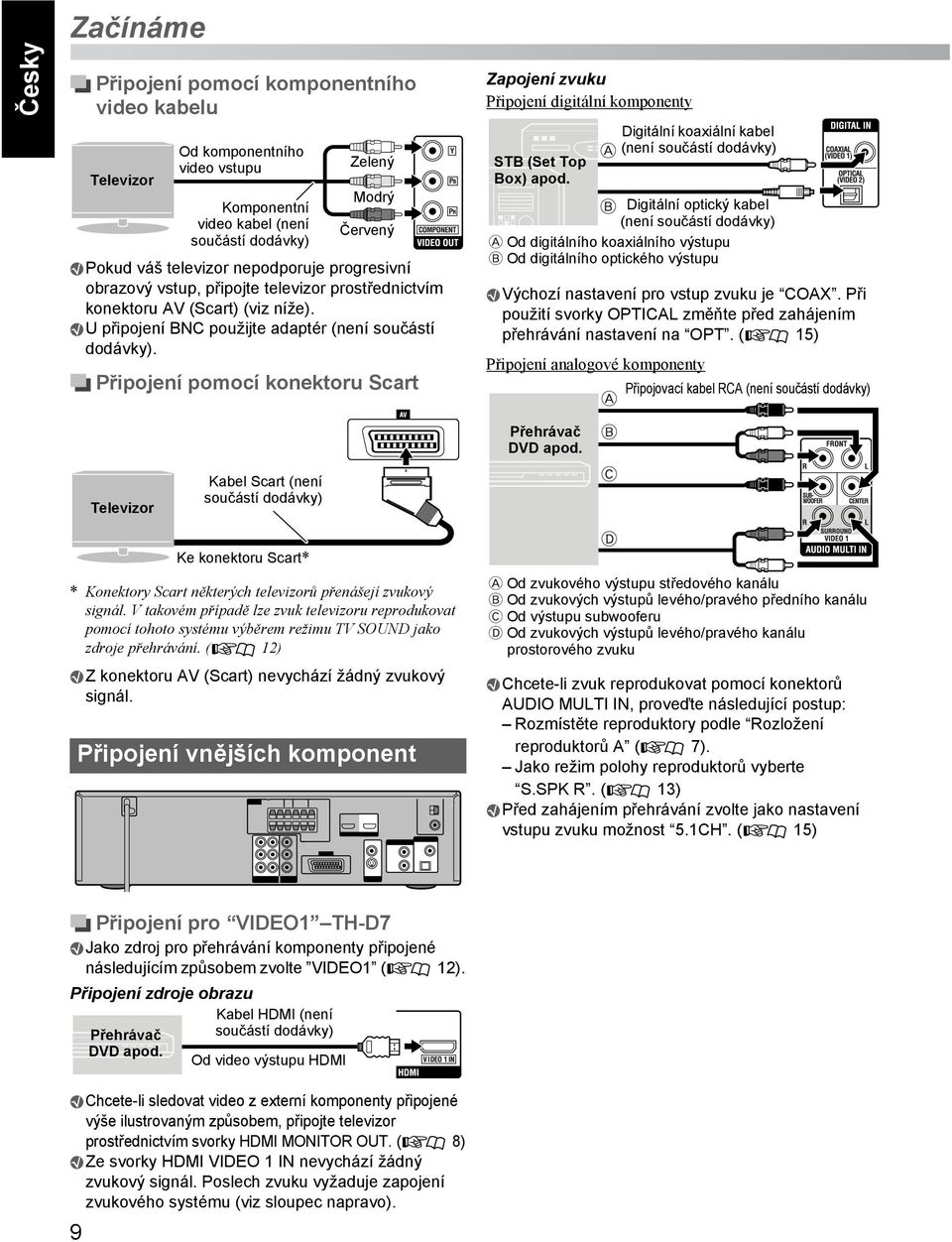

14 Česky Začínáme Připojení pomocí komponentního video kabelu Televizor Od komponentního video vstupu Zelený Modrý Komponentní video kabel (není Červený součástí dodávky) Pokud váš televizor nepodporuje progresivní obrazový vstup, připojte televizor prostřednictvím konektoru AV (Scart) (viz níže). U připojení BNC použijte adaptér (není součástí dodávky). Připojení pomocí konektoru Scart Zapojení zvuku Připojení digitální komponenty STB (Set Top Box) apod. Digitální koaxiální kabel (není součástí dodávky) Digitální optický kabel (není součástí dodávky) A Od digitálního koaxiálního výstupu B Od digitálního optického výstupu Výchozí nastavení pro vstup zvuku je COAX. Při použití svorky OPTICAL změňte před zahájením přehrávání nastavení na OPT. ( 15) Připojení analogové komponenty Připojovací kabel RCA (není součástí dodávky) Přehrávač DVD apod. Televizor Kabel Scart (není součástí dodávky) * Konektory Scart některých televizorů přenášejí zvukový signál. V takovém případě lze zvuk televizoru reprodukovat pomocí tohoto systému výběrem režimu TV SOUND jako zdroje přehrávání. ( 12), Ke konektoru Scart* Z konektoru AV (Scart) nevychází žádný zvukový signál. Připojení vnějších komponent A Od zvukového výstupu středového kanálu B Od zvukových výstupů levého/pravého předního kanálu C Od výstupu subwooferu D Od zvukových výstupů levého/pravého kanálu prostorového zvuku Chcete-li zvuk reprodukovat pomocí konektorů AUDIO MULTI IN, proveďte následující postup: Rozmístěte reproduktory podle Rozložení reproduktorů A ( 7). Jako režim polohy reproduktorů vyberte S.SPK R. ( 13) Před zahájením přehrávání zvolte jako nastavení vstupu zvuku možnost 5.1CH. ( 15) 9 Připojení pro VIDEO1 TH-D7 Jako zdroj pro přehrávání komponenty připojené následujícím způsobem zvolte VIDEO1 ( 12). Připojení zdroje obrazu Přehrávač DVD apod. Kabel HDMI (není součástí dodávky) Od video výstupu HDMI Chcete-li sledovat video z externí komponenty připojené výše ilustrovaným způsobem, připojte televizor prostřednictvím svorky HDMI MONITOR OUT. ( 8) Ze svorky HDMI VIDEO 1 IN nevychází žádný zvukový signál. Poslech zvuku vyžaduje zapojení zvukového systému (viz sloupec napravo).

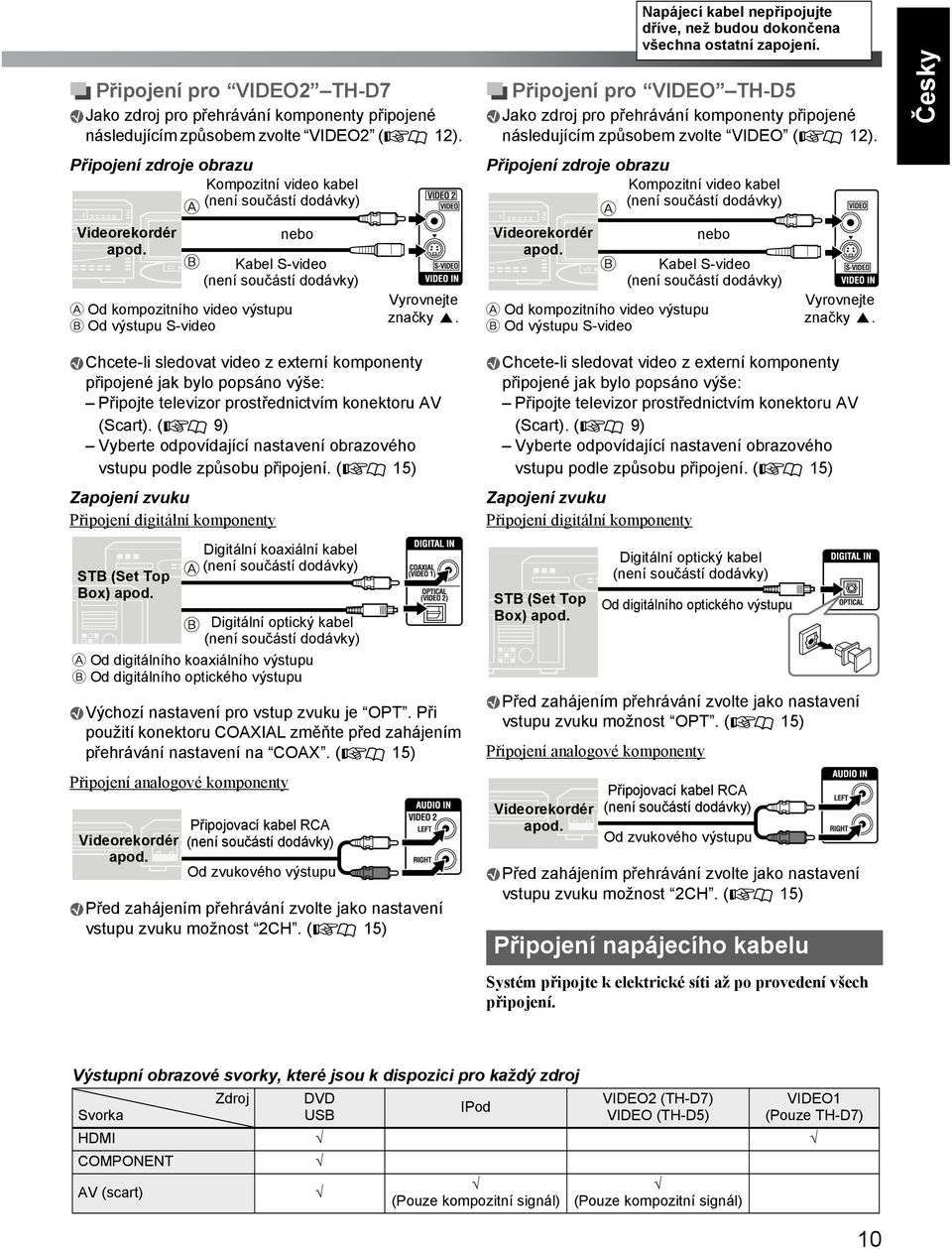

15 Připojení pro VIDEO2 TH-D7 Jako zdroj pro přehrávání komponenty připojené následujícím způsobem zvolte VIDEO2 ( 12). Připojení zdroje obrazu Kompozitní video kabel (není součástí dodávky) Napájecí kabel nepřipojujte dříve, než budou dokončena všechna ostatní zapojení. Připojení pro VIDEO TH-D5 Jako zdroj pro přehrávání komponenty připojené následujícím způsobem zvolte VIDEO ( 12). Připojení zdroje obrazu Kompozitní video kabel (není součástí dodávky) Česky Videorekordér apod. nebo Kabel S-video (není součástí dodávky) A Od kompozitního video výstupu B Od výstupu S-video Vyrovnejte značky 5. Videorekordér apod. nebo Kabel S-video (není součástí dodávky) A Od kompozitního video výstupu B Od výstupu S-video Vyrovnejte značky 5. Chcete-li sledovat video z externí komponenty připojené jak bylo popsáno výše: Připojte televizor prostřednictvím konektoru AV (Scart). ( 9) Vyberte odpovídající nastavení obrazového vstupu podle způsobu připojení. ( 15) Zapojení zvuku Připojení digitální komponenty STB (Set Top Box) apod. Digitální koaxiální kabel (není součástí dodávky) Digitální optický kabel (není součástí dodávky) A Od digitálního koaxiálního výstupu B Od digitálního optického výstupu Výchozí nastavení pro vstup zvuku je OPT. Při použití konektoru COAXIAL změňte před zahájením přehrávání nastavení na COAX. ( 15) Připojení analogové komponenty Připojovací kabel RCA Videorekordér (není součástí dodávky) apod. Od zvukového výstupu Před zahájením přehrávání zvolte jako nastavení vstupu zvuku možnost 2CH. ( 15) Chcete-li sledovat video z externí komponenty připojené jak bylo popsáno výše: Připojte televizor prostřednictvím konektoru AV (Scart). ( 9) Vyberte odpovídající nastavení obrazového vstupu podle způsobu připojení. ( 15) Zapojení zvuku Připojení digitální komponenty STB (Set Top Box) apod. Digitální optický kabel (není součástí dodávky) Od digitálního optického výstupu Před zahájením přehrávání zvolte jako nastavení vstupu zvuku možnost OPT. ( 15) Připojení analogové komponenty Videorekordér apod. Připojovací kabel RCA (není součástí dodávky) Od zvukového výstupu Před zahájením přehrávání zvolte jako nastavení vstupu zvuku možnost 2CH. ( 15) Připojení napájecího kabelu Systém připojte k elektrické síti až po provedení všech připojení. Výstupní obrazové svorky, které jsou k dispozici pro každý zdroj Zdroj DVD VIDEO2 (TH-D7) VIDEO1 IPod Svorka USB VIDEO (TH-D5) (Pouze TH-D7) HDMI COMPONENT AV (scart) (Pouze kompozitní signál) (Pouze kompozitní signál) 10

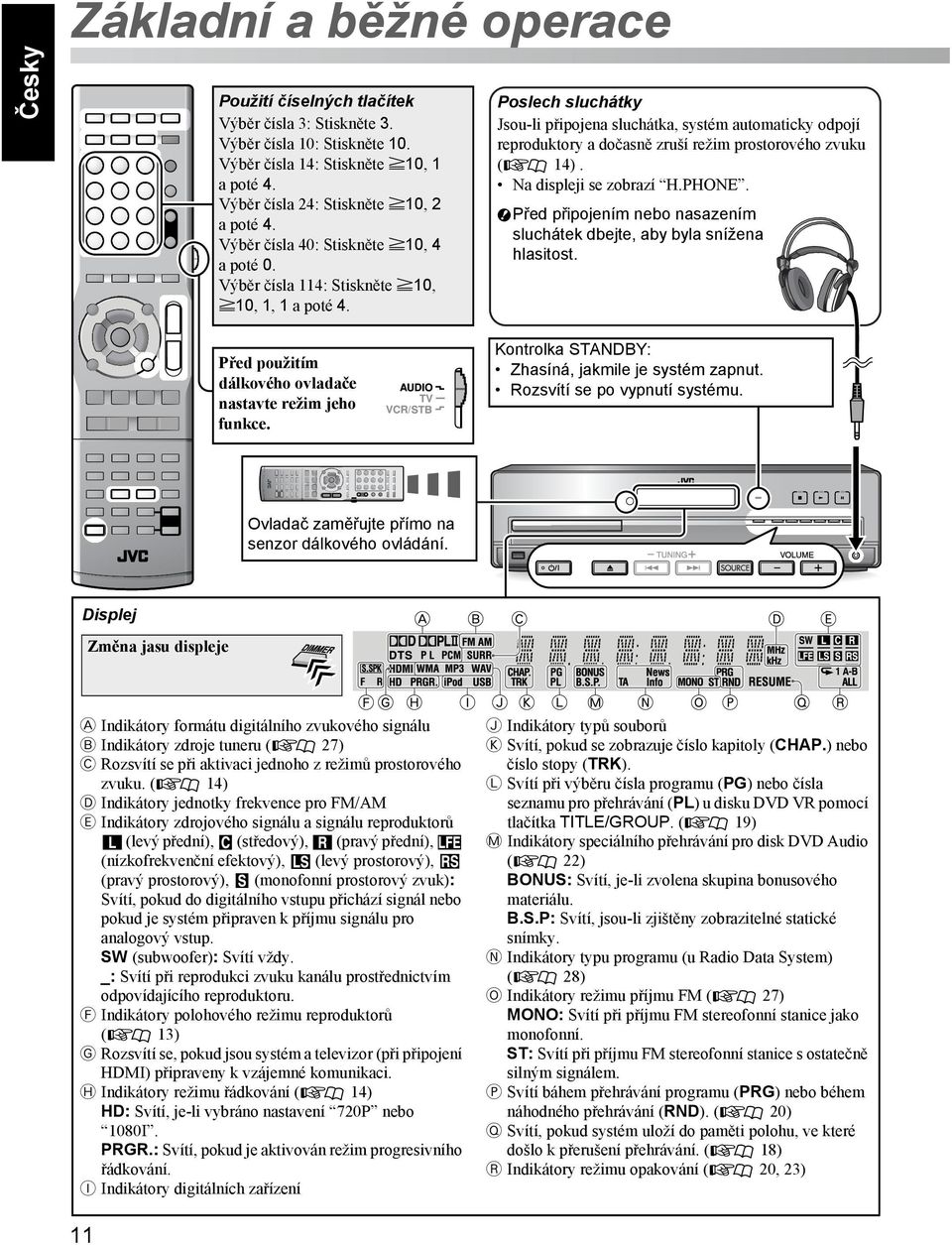

16 Česky Základní a běžné operace Použití číselných tlačítek Výběr čísla 3: Stiskněte 3. Výběr čísla 10: Stiskněte 10. Výběr čísla 14: Stiskněte h10, 1 a poté 4. Výběr čísla 24: Stiskněte h10, 2 a poté 4. Výběr čísla 40: Stiskněte h10, 4 a poté 0. Výběr čísla 114: Stiskněte h10, h10, 1, 1 a poté 4. Poslech sluchátky Jsou-li připojena sluchátka, systém automaticky odpojí reproduktory a dočasně zruší režim prostorového zvuku ( 14). Na displeji se zobrazí H.PHONE. Před připojením nebo nasazením sluchátek dbejte, aby byla snížena hlasitost. Před použitím dálkového ovladače nastavte režim jeho funkce. Kontrolka STANDBY: Zhasíná, jakmile je systém zapnut. Rozsvítí se po vypnutí systému. Ovladač zaměřujte přímo na senzor dálkového ovládání. Displej Změna jasu displeje A Indikátory formátu digitálního zvukového signálu B Indikátory zdroje tuneru ( 27) C Rozsvítí se při aktivaci jednoho z režimů prostorového zvuku. ( 14) D Indikátory jednotky frekvence pro FM/AM E Indikátory zdrojového signálu a signálu reproduktorů (levý přední), (středový), (pravý přední), (nízkofrekvenční efektový), (levý prostorový), (pravý prostorový), (monofonní prostorový zvuk): Svítí, pokud do digitálního vstupu přichází signál nebo pokud je systém připraven k příjmu signálu pro analogový vstup. SW (subwoofer): Svítí vždy. _: Svítí při reprodukci zvuku kanálu prostřednictvím odpovídajícího reproduktoru. F Indikátory polohového režimu reproduktorů ( 13) G Rozsvítí se, pokud jsou systém a televizor (při připojení HDMI) připraveny k vzájemné komunikaci. H Indikátory režimu řádkování ( 14) HD: Svítí, je-li vybráno nastavení 720P nebo 1080I. PRGR.: Svítí, pokud je aktivován režim progresivního řádkování. I Indikátory digitálních zařízení J Indikátory typů souborů K Svítí, pokud se zobrazuje číslo kapitoly (CHAP.) nebo číslo stopy (TRK). L Svítí při výběru čísla programu (PG) nebo čísla seznamu pro přehrávání (PL) u disku DVD VR pomocí tlačítka TITLE/GROUP. ( 19) M Indikátory speciálního přehrávání pro disk DVD Audio ( 22) BONUS: Svítí, je-li zvolena skupina bonusového materiálu. B.S.P: Svítí, jsou-li zjištěny zobrazitelné statické snímky. N Indikátory typu programu (u Radio Data System) ( 28) O Indikátory režimu příjmu FM ( 27) MONO: Svítí při příjmu FM stereofonní stanice jako monofonní. ST: Svítí při příjmu FM stereofonní stanice s ostatečně silným signálem. P Svítí báhem přehrávání programu (PRG) nebo béhem náhodného přehrávání (RND). ( 20) Q Svítí, pokud systém uloží do paměti polohu, ve které došlo k přerušení přehrávání. ( 18) R Indikátory režimu opakování ( 20, 23) 11

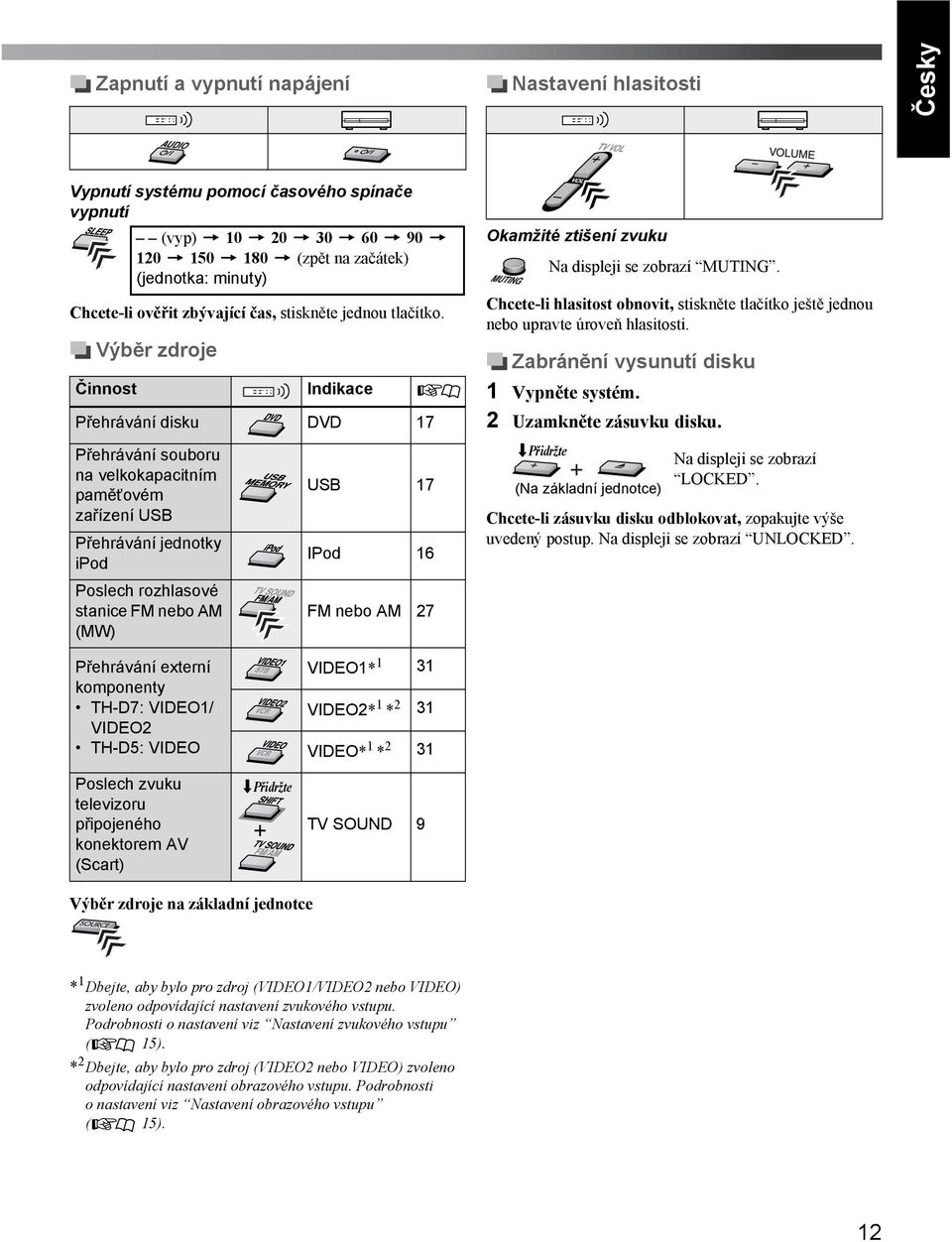

17 Zapnutí a vypnutí napájení Nastavení hlasitosti Česky Vypnutí systému pomocí časového spínače vypnutí (vyp) = 10 = 20 = 30 = 60 = 90 = 120 = 150 = 180 = (zpět na začátek) (jednotka: minuty) Chcete-li ověřit zbývající čas, stiskněte jednou tlačítko. Výběr zdroje Činnost Indikace Přehrávání disku DVD 17 Přehrávání souboru na velkokapacitním paměťovém zařízení USB Přehrávání jednotky ipod Poslech rozhlasové stanice FM nebo AM (MW) USB 17 IPod 16 FM nebo AM 27 Okamžité ztišení zvuku Chcete-li hlasitost obnovit, stiskněte tlačítko ještě jednou nebo upravte úroveň hlasitosti. Zabránění vysunutí disku 1 Vypněte systém. 2 Uzamkněte zásuvku disku. «Přidržte Na displeji se zobrazí MUTING. (Na základní jednotce) Na displeji se zobrazí LOCKED. Chcete-li zásuvku disku odblokovat, zopakujte výše uvedený postup. Na displeji se zobrazí UNLOCKED. Přehrávání externí komponenty TH-D7: VIDEO1/ VIDEO2 TH-D5: VIDEO Poslech zvuku televizoru připojeného konektorem AV (Scart) «Přidržte VIDEO1* 1 31 VIDEO2* 1 * 2 31 VIDEO* 1 * 2 31 TV SOUND 9 Výběr zdroje na základní jednotce * 1 Dbejte, aby bylo pro zdroj (VIDEO1/VIDEO2 nebo VIDEO) zvoleno odpovídající nastavení zvukového vstupu. Podrobnosti o nastavení viz Nastavení zvukového vstupu ( 15). * 2 Dbejte, aby bylo pro zdroj (VIDEO2 nebo VIDEO) zvoleno odpovídající nastavení obrazového vstupu. Podrobnosti o nastavení viz Nastavení obrazového vstupu ( 15). 12

18 Česky Nastavení zvuku a monitoru Před použitím dálkového ovladače nastavte režim jeho funkce. Dojde-li ke změně režimu polohy reproduktorů, bude rovněž automaticky provedena změna následujících nastavení: Jsou inicializována nastavení úrovní výkonu reproduktorů a subwooferu (viz níže). Režim prostorového zvuku ( 14) je nastaven na AUTO SUR. 1 Nastavení úrovně výkonu reproduktorů a subwooferu Položky, které lze seřizovat, závisí na vybraném režimu polohy reproduktorů (viz sloupec vlevo). Je-li režim polohy reproduktorů nastaven na S.SPK R : FRNT L = FRNT R = CENTER = SURR L = SURR R = SUBWFR = (zpět na začátek) Nastavení a seřízení zvuku Výběr režimu polohy reproduktorů Režim polohy reproduktorů zvolte podle skutečného rozmístění reproduktorů ( 7). 1 Vypněte systém. ( 12) 2 «Přidržte 3 Zvolte příslušný režim polohy reproduktorů podle rozmístění reproduktorů ( 7). S.SPK R Rozmístění reproduktorů A Je-li režim polohy reproduktorů nastaven na S.SPK F : CENTER = SURR = SUBWFR = (zpět na začátek) 2 Nastavte úroveň výkonu. Pro následující dvě skupiny zdrojů lze uložit různá nastavení úrovně výkonu: TH-D7: DVD, USB, IPod, VIDEO1* 1, VIDEO2, TV SOUND TH-D5: DVD, USB, IPod, VIDEO, TV SOUND TH-D7: FM, AM a VIDEO1* 2 TH-D5: FM a AM Je-li režim polohy reproduktorů nastaven na LEVEL ( 26), lze nastavení provádět také pomocí nabídky S.SPK R. S.SPK F Na displeji se rozsvítí kontrolka R. Rozmístění reproduktorů B Na displeji se rozsvítí kontrolka F. * 1 Je-li jako zvukový vstup vybráno nastavení COAX nebo OPT ( 15) * 2 Je-li jako zvukový vstup vybráno nastavení 5.1CH ( 15) 1 Nastavení basů a výšek TRE BASS 2 Nastavte úroveň. Upravuje nastavení výšek. Upravuje nastavení basů. 13

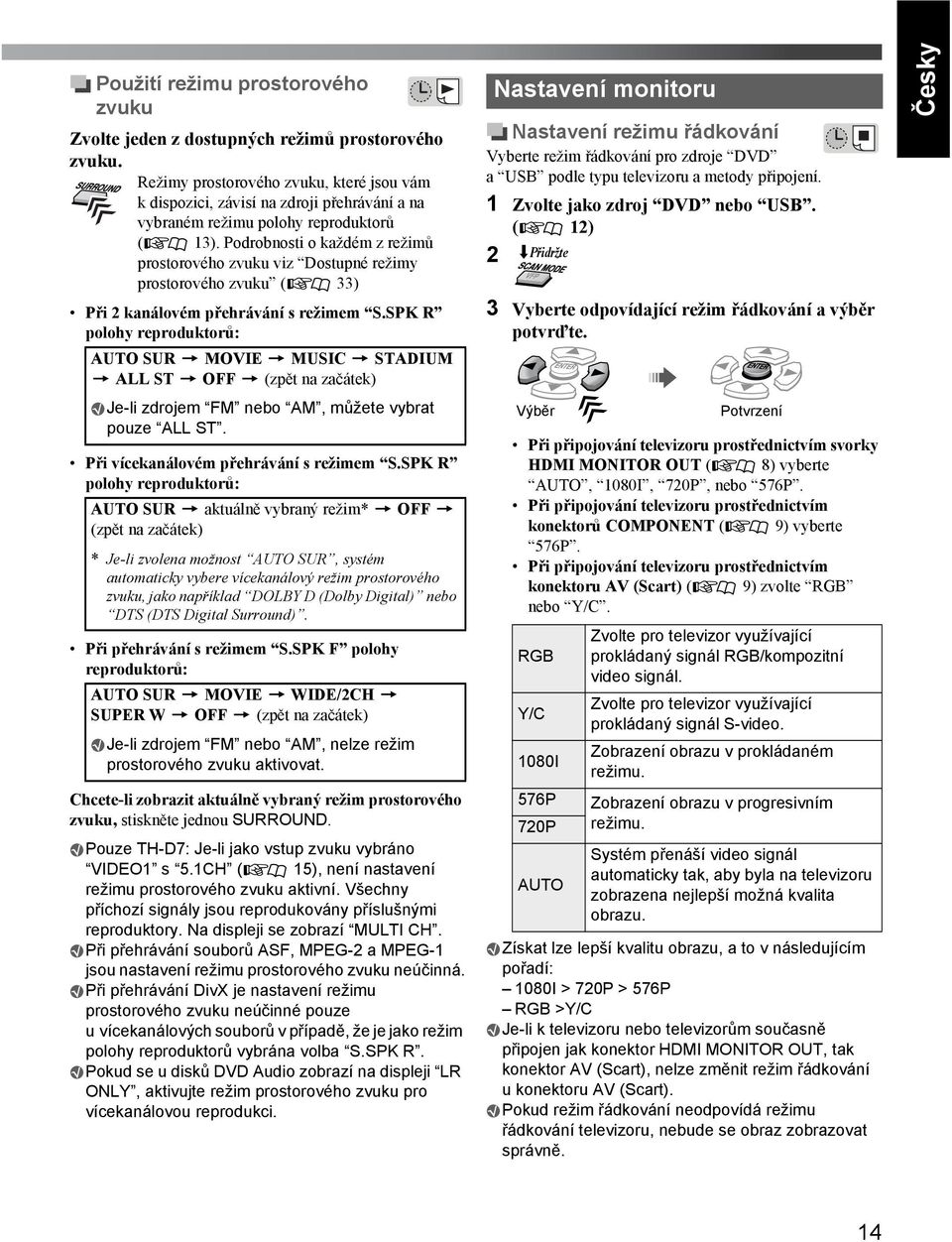

19 Použití režimu prostorového zvuku Zvolte jeden z dostupných režimů prostorového zvuku. Režimy prostorového zvuku, které jsou vám k dispozici, závisí na zdroji přehrávání a na vybraném režimu polohy reproduktorů ( 13). Podrobnosti o každém z režimů prostorového zvuku viz Dostupné režimy prostorového zvuku ( 33) Při 2 kanálovém přehrávání s režimem S.SPK R polohy reproduktorů: AUTO SUR = MOVIE = MUSIC = STADIUM = ALL ST = OFF = (zpět na začátek) Je-li zdrojem FM nebo AM, můžete vybrat pouze ALL ST. Při vícekanálovém přehrávání s režimem S.SPK R polohy reproduktorů: AUTO SUR = aktuálně vybraný režim* = OFF = (zpět na začátek) * Je-li zvolena možnost AUTO SUR, systém automaticky vybere vícekanálový režim prostorového zvuku, jako například DOLBY D (Dolby Digital) nebo DTS (DTS Digital Surround). Při přehrávání s režimem S.SPK F polohy reproduktorů: AUTO SUR = MOVIE = WIDE/2CH = SUPER W = OFF = (zpět na začátek) Je-li zdrojem FM nebo AM, nelze režim prostorového zvuku aktivovat. Chcete-li zobrazit aktuálně vybraný režim prostorového zvuku, stiskněte jednou SURROUND. Pouze TH-D7: Je-li jako vstup zvuku vybráno VIDEO1 s 5.1CH ( 15), není nastavení režimu prostorového zvuku aktivní. Všechny příchozí signály jsou reprodukovány příslušnými reproduktory. Na displeji se zobrazí MULTI CH. Při přehrávání souborů ASF, MPEG-2 a MPEG-1 jsou nastavení režimu prostorového zvuku neúčinná. Při přehrávání DivX je nastavení režimu prostorového zvuku neúčinné pouze u vícekanálových souborů v případě, že je jako režim polohy reproduktorů vybrána volba S.SPK R. Pokud se u disků DVD Audio zobrazí na displeji LR ONLY, aktivujte režim prostorového zvuku pro vícekanálovou reprodukci. Nastavení monitoru Nastavení režimu řádkování Vyberte režim řádkování pro zdroje DVD a USB podle typu televizoru a metody připojení. 1 Zvolte jako zdroj DVD nebo USB. ( 12) 2 «Přidržte 3 Vyberte odpovídající režim řádkování a výběr potvrďte. Výběr Při připojování televizoru prostřednictvím svorky HDMI MONITOR OUT ( 8) vyberte AUTO, 1080I, 720P, nebo 576P. Při připojování televizoru prostřednictvím konektorů COMPONENT ( 9) vyberte 576P. Při připojování televizoru prostřednictvím konektoru AV (Scart) ( 9) zvolte RGB nebo Y/C. RGB Y/C 1080I 576P 720P AUTO Potvrzení Zvolte pro televizor využívající prokládaný signál RGB/kompozitní video signál. Zvolte pro televizor využívající prokládaný signál S-video. Zobrazení obrazu v prokládaném režimu. Zobrazení obrazu v progresivním režimu. Systém přenáší video signál automaticky tak, aby byla na televizoru zobrazena nejlepší možná kvalita obrazu. Získat lze lepší kvalitu obrazu, a to v následujícím pořadí: 1080I > 720P > 576P RGB >Y/C Je-li k televizoru nebo televizorům současně připojen jak konektor HDMI MONITOR OUT, tak konektor AV (Scart), nelze změnit režim řádkování u konektoru AV (Scart). Pokud režim řádkování neodpovídá režimu řádkování televizoru, nebude se obraz zobrazovat správně. Česky 14

20 Česky Nastavení zvuku a monitoru Nastavení parametru výstupu monitoru Vyberte typ výstupního obrazového konektoru televizoru, který budete používat k přehrávání. ( 8) 1 2 Zvolte MON. (monitor). Nastavení zvukového vstupu Nastavte zvukový vstup externí komponenty pro VIDEO1/VIDEO2 (TH-D7) nebo VIDEO (TH-D5). 1 2 Zvolte AIN. (zvukový vstup). Umístění tlačítek viz strana Vyberte výstupní obrazový konektor/svorku/ zástrčku, ke které je připojen váš televizor. SCART HDMI COMP Položka Nastavení zvuku/obrazu pro externí komponenty Nastavení obrazového vstupu Nastavte obrazový vstup externí komponenty pro VIDEO2 (TH-D7) nebo VIDEO (TH-D5). 1 2 Zvolte VIN. (obrazový vstup). Aktuální nastavení Připojení ke konektoru AV (scart) Připojení ke svorce HDMI MONITOR OUT 3 Vyberte odpovídající obrazový vstup podle způsobu připojení. ( 10) S CV Připojení ke svorkám COMPONENT Položka* Aktuální nastavení Připojení prostřednictvím konektoru S-VIDEO Připojení prostřednictvím konektoru VIDEO (kompozitní) * VIN.2: se zobrazuje u TH-D7 a VIN. u TH-D5. Položka* 1 Aktuální nastavení 3 Pouze TH-D7: Zvolte zdroj, pro který chcete nastavit zvukový vstup. AIN.1: Pro VIDEO1 AIN.2: Pro VIDEO2 4 Vyberte odpovídající zvukový vstup podle způsobu připojení. ( 9) 2CH 5.1CH COAX OPT Připojení konektory AUDIO IN Připojení konektory AUDIO MULTI IN Připojení konektorem COAXIAL Připojení svorkou OPTICAL Pro každý zdroj lze zvolit následující nastavení (podtržené položky představují výchozí nastavení každého ze zdrojů): VIDEO1 : 5.1CH* 2, COAX* 3 a OPT* 3 VIDEO2 : 2CH, COAX* 3 a OPT* 3 VIDEO : 2CH a OPT Používáte-li systém TH-D7, proveďte nastavení vstupu zvuku jak pro VIDEO1, tak pro VIDEO2. * 1 AIN.1: nebo AIN.2: se zobrazuje u TH-D7 a AIN. uth-d5. * 2 Pouze TH-D7: Je-li režim polohy reproduktorů nastaven na S.SPK F, nelze vybrat nastavení 5.1CH. * 3 Pouze TH-D7: Pro VIDEO1 a VIDEO2 nelze vybrat stejné nastavení zvukového vstupu. Pokud je například položce VIDEO1 přiřazeno nastavení COAX, nelze toto nastavení vybrat i pro VIDEO2. 15

21 Přehrávání z přehrávače ipod Před použitím dálkového ovladače nastavte režim jeho funkce. Přehrávání/pozastavení/hledání/ přeskočení Činnost Česky Zahájení přehrávání Pozastavení Před výběrem obrazového zdroje k přehrávání Proveďte na přehrávači ipod odpovídající nastavení obrazového výstupu. Zahájení přehrávání Před připojením přehrávače ipod nezapomeňte snížit hlasitost systému na minimální úroveň. Hlasitost upravte po zahájení přehrávání. 1 Přehrávač ipod připojujte při vypnutém systému. Připojovací kabel pro ipod (součást dodávky) Stojan pro ipod (součást dodávky) Při připojování zástrčky musí šipka směřovat nahoru. 2 Zapněte systém a poté jako zdroj zvolte přehrávač IPod. ( 12) Na displeji se zobrazí CONNECT. Není-li přehrávač ipod připojen správně, zobrazí se NO CONNE. 3 Spusťte přehrávání na přehrávači ipod. Pokud přehrávač ipod nezahájí přehrávání, stiskněte opět tlačítko 3 (tlačítko přehrávání). Rychlé vyhledávání před/ zpět v rámci aktuální stopy Přeskok na další/ předchozí položku* «Přidržte * Pokud chcete při přehrávání videa přejít na další/předchozí položku, je nutno použít přehrávač ipod. Pokud systém vypnete nebo zvolíte jiný zdroj, přehrávač ipod přejde do režimu spánku. Chcete-li zobrazit statické snímky uložené v přehrávači ipod, spusťte na přehrávači ipod prezentaci. NEPŘIPOJUJTE ani NEODPOJUJTE přehrávač ipod, je-li systém zapnutý. NEDOTÝKEJTE se vývodů svorky ipod ani vývodů konektoru. Pokud přehrávač ipod není nabíjen prostřednictvím systému, nemusí být možné ipod zapnout pomocí systému. Je-li při přehrávání hlasitých záznamů zvuk zkreslený, doporučujeme vám na přehrávači ipod vypnout ekvalizér. Chcete-li sledovat video nebo statické snímky uložené na přehrávači ipod na televizoru, připojte systém k televizoru pomocí konektoru AV (Scart). ( 9) Systém není schopen do přehrávače ipod odesílat žádná data. Chcete-li od přehrávače ipod odpojit kabel, stiskněte tlačítka na stranách a poté kabel vytáhněte. Baterie přehrávače ipod se dobíjí pouze v případě, že je IPod zvolen jako zdroj. Pokud je připojen přehrávač ipod, který není uveden vpřehledu Hratelná digitální zařízení ( 3), nemusí být možné přehrávač ipod ovládat pomocí systému. V takovém případě deaktivujte funkci dobíjení baterie přehrávače ipod; nyní lze přehrávač ipod ovládat, ale přehrávač nebude dobíjen ze systému. Vypnutí funkce dobíjení baterie «Přidržte Na displeji se zobrazí P.OFF. «Přidržte Chcete-li funkci dobíjení baterie znovu zapnout, proveďte výše uvedený postup ještě jednou. Na displeji se zobrazí P.ON. 16

22 Česky Přehrávání disků/souborů Následující symboly označují dostupné typy disků/ souborů pro cílovou funkci: Výchozí nastavení Před zahájením přehrávání disků/souborů proveďte následující nastavení. Režim řádkování ( 14) Výstup monitoru ( 15) MONITOR TYPE ( 25) ON SCREEN LANGUAGE ( 25) Základní přehrávání Přehrávání disku 1 Zvolte jako zdroj DVD. ( 12) 2 (Na základní jednotce) 3 Umístěte disk na zásuvku disku. Potištěnou stranou nahoru Při použití disku oprůměru 8 cm Před použitím dálkového ovladače nastavte režim jeho funkce. Přehrávání disků 4 Spusťte přehrávání. Přehrávání souboru na velkokapacitním paměťovém zařízení USB Použití dotykového panelu Tlačítka ovládání přehrávání na hlavní jednotce lze použít jednoduše dotykem. Jakmile se dotknete jednoho z těchto tlačítek, na krátkou dobu se modře rozsvítí. Pokud je statický snímek zobrazen déle než 5 minut, systém automaticky obrazovku ztmaví (funkce spořiče obrazovky). Funkci spořiče obrazovky lze vypnout. ( 25) Pokud je na disku nebo zařízení uloženo několik typů souborů (hudba, snímky nebo videozáznamy), zvolte typ souboru, který chcete přehrávat. ( 25) Hlášení a symboly zobrazované na displeji viz Hlášení a symboly zobrazované na televizoru ( 33). JPEG: Spustí se prezentace. MP3/WMA/WAV: Na televizoru se otevře obrazovka ovládání souborů. ( 24) Přehrávání souboru na velkokapacitním paměťovém zařízení USB 1 Velkokapacitní paměťové zařízení USB připojujte při vypnutém systému. Velkokapacitní paměťové zařízení USB 2 Zapněte systém a poté jako zdroj zvolte USB. ( 12) Přehrávání je zahájeno automaticky. Pokud přehrávání souboru není zahájeno automaticky, stiskněte tlačítko 3 (tlačítko přehrávání). JPEG: Spustí se prezentace. MP3/WMA/WAV: Na televizoru se otevře obrazovka ovládání souborů. ( 24) 17
