SYSTÉM DIGITÁLNÍHO KINA DVD CYFROWY SYSTEM KINA DOMOWEGO DIGITÁLIS DVD-MOZIRENDSZER

Transkrypt

1 DVD DIGITAL CINEMA SYSTEM DVD SYSTÉM DIGITÁLNÍHO KINA DVD CYFROWY SYSTEM KINA DOMOWEGO DIGITÁLIS DVD-MOZIRENDSZER TH-P7 Skládá se z XV-THP7, SP-WP7, SP-THP7F, SP-THP7C a SP-THP7S Elementy zestawu: XV-THP7, SP-WP7, SP-THP7F, SP-THP7C oraz SP-THP7S Összetevők: XV-THP7, SP-WP7, SP-THP7F, SP-THP7C és SP-THP7S TH-P5 Skládá se z XV-THP5, SP-WP5, SP-THP5F, SP-THP5C a SP-THP5S Elementy zestawu: XV-THP5, SP-WP5, SP-THP5F, SP-THP5C oraz SP-THP5S Összetevők: XV-THP5, SP-WP5, SP-THP5F, SP-THP5C és SP-THP5S TH-P3 Skládá se z XV-THP3, SP-WP5, SP-THP3F, SP-THP3C a SP-THP3S Elementy zestawu: XV-THP3, SP-WP5, SP-THP3F, SP-THP3C oraz SP-THP3S Összetevők: XV-THP3, SP-WP5, SP-THP3F, SP-THP3C és SP-THP3S Česky Magyar Polski INSTRUCTIONS PŘĺRUČKA K OBSLUZE INSTRUKCJA OBSŁUGI HASZNÁLATI UTASÍTÁSA (Pouze pro TH-P7/TH-P5) (dotyczy tylko modelu TH-P7/TH-P5) (Csak a TH-P7/TH-P5 típushoz) LVT A [EV]

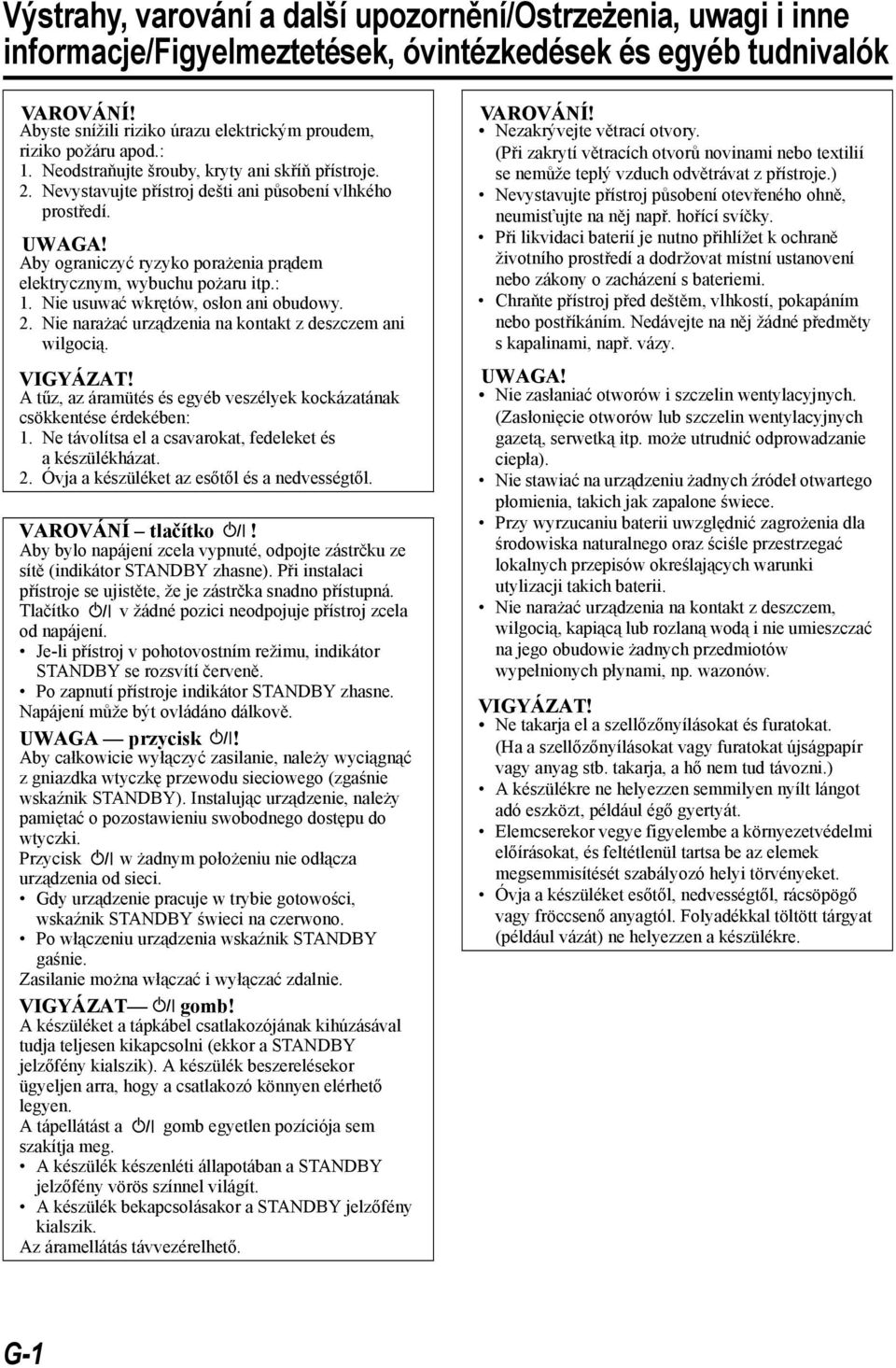

2 Výstrahy, varování a další upozornění/ostrzeżenia, uwagi i inne informacje/figyelmeztetések, óvintézkedések és egyéb tudnivalók VAROVÁNÍ! Abyste snížili riziko úrazu elektrickým proudem, riziko požáru apod.: 1. Neodstraňujte šrouby, kryty ani skříň přístroje. 2. Nevystavujte přístroj dešti ani působení vlhkého prostředí. UWAGA! Aby ograniczyć ryzyko porażenia prądem elektrycznym, wybuchu pożaru itp.: 1. Nie usuwać wkrętów, osłon ani obudowy. 2. Nie narażać urządzenia na kontakt z deszczem ani wilgocią. VIGYÁZAT! A tűz, az áramütés és egyéb veszélyek kockázatának csökkentése érdekében: 1. Ne távolítsa el a csavarokat, fedeleket és a készülékházat. 2. Óvja a készüléket az esőtől és a nedvességtől. VAROVÁNÍ tlačítko! Aby bylo napájení zcela vypnuté, odpojte zástrčku ze sítě (indikátor STANDBY zhasne). Při instalaci přístroje se ujistěte, že je zástrčka snadno přístupná. Tlačítko v žádné pozici neodpojuje přístroj zcela od napájení. Je-li přístroj v pohotovostním režimu, indikátor STANDBY se rozsvítí červeně. Po zapnutí přístroje indikátor STANDBY zhasne. Napájení může být ovládáno dálkově. UWAGA przycisk! Aby całkowicie wyłączyć zasilanie, należy wyciągnąć z gniazdka wtyczkę przewodu sieciowego (zgaśnie wskaźnik STANDBY). Instalując urządzenie, należy pamiętać o pozostawieniu swobodnego dostępu do wtyczki. Przycisk w żadnym położeniu nie odłącza urządzenia od sieci. Gdy urządzenie pracuje w trybie gotowości, wskaźnik STANDBY świeci na czerwono. Po włączeniu urządzenia wskaźnik STANDBY gaśnie. Zasilanie można włączać i wyłączać zdalnie. VIGYÁZAT gomb! A készüléket a tápkábel csatlakozójának kihúzásával tudja teljesen kikapcsolni (ekkor a STANDBY jelzőfény kialszik). A készülék beszerelésekor ügyeljen arra, hogy a csatlakozó könnyen elérhető legyen. A tápellátást a gomb egyetlen pozíciója sem szakítja meg. A készülék készenléti állapotában a STANDBY jelzőfény vörös színnel világít. A készülék bekapcsolásakor a STANDBY jelzőfény kialszik. Az áramellátás távvezérelhető. VAROVÁNÍ! Nezakrývejte větrací otvory. (Při zakrytí větracích otvorů novinami nebo textilií se nemůže teplý vzduch odvětrávat z přístroje.) Nevystavujte přístroj působení otevřeného ohně, neumisťujte na něj např. hořící svíčky. Při likvidaci baterií je nutno přihlížet k ochraně životního prostředí a dodržovat místní ustanovení nebo zákony o zacházení s bateriemi. Chraňte přístroj před deštěm, vlhkostí, pokapáním nebo postříkáním. Nedávejte na něj žádné předměty s kapalinami, např. vázy. UWAGA! Nie zasłaniać otworów i szczelin wentylacyjnych. (Zasłonięcie otworów lub szczelin wentylacyjnych gazetą, serwetką itp. może utrudnić odprowadzanie ciepła). Nie stawiać na urządzeniu żadnych źródeł otwartego płomienia, takich jak zapalone świece. Przy wyrzucaniu baterii uwzględnić zagrożenia dla środowiska naturalnego oraz ściśle przestrzegać lokalnych przepisów określających warunki utylizacji takich baterii. Nie narażać urządzenia na kontakt z deszczem, wilgocią, kapiącą lub rozlaną wodą i nie umieszczać na jego obudowie żadnych przedmiotów wypełnionych płynami, np. wazonów. VIGYÁZAT! Ne takarja el a szellőzőnyílásokat és furatokat. (Ha a szellőzőnyílásokat vagy furatokat újságpapír vagy anyag stb. takarja, a hő nem tud távozni.) A készülékre ne helyezzen semmilyen nyílt lángot adó eszközt, például égő gyertyát. Elemcserekor vegye figyelembe a környezetvédelmi előírásokat, és feltétlenül tartsa be az elemek megsemmisítését szabályozó helyi törvényeket. Óvja a készüléket esőtől, nedvességtől, rácsöpögő vagy fröccsenő anyagtól. Folyadékkal töltött tárgyat (például vázát) ne helyezzen a készülékre. G-1

3 DŮLEŽITÉ PRO LASEROVÉ VÝROBKY 1. LASEROVÝ PRODUKT TŘÍDY 1 2. UPOZORNĚNÍ: Neotvírejte vrchní kryt. Přístroj neobsahuje žádné součástky, které by mohl opravit sám uživatel, veškeré opravy přenechte kvali.kovaným odborníkům. 3. UPOZORNĚNÍ: Při otevření vydává viditelné popř. Neviditelné laserové ozáření třídy 1M. Nedívejte se do otvoru přímo s optickými nástroji. WAŻNE W PRZYPADKU PRODUKTÓW LASEROWYCH 1. PRODUKT LASEROWY KLASY 1 2. UWAGA: Nie zdejmować górnej pokrywy. Wewnątrz urządzenia nie ma elementów przeznaczonych do samodzielnej naprawy przez użytkownika. Wszelkie naprawy powierzyć wykwali.kowanej obsłudze serwisowej. 3. UWAGA: Otwarcie spowoduje narażenie na widzialne i/lub niewidzialne promieniowanie lasera klasy 1M. Nie patrzeć bezprośrednio w przyządy optyczne. FONTOS TUDNIVALÓ A LÉZERBERENDEZÉSEKKEL KAPCSOLATBAN 1. I. OSZTÁLYBA SOROLT LÉZERBERENDEZÉS 2. FIGYELMEZTETÉS: A felső burkolatot ne nyissa fel. A készüléknek nincs olyan része, amit a felhasználó is megszerelhet. A készülék javítását bízza szakemberre. 3. FIGYELMEZTETÉS: Láthátó és/vagy láthatatlan 1M osztályú sugárzás nyitott állapotban. Ne nézze közvetlenül optikai műszerekkel. G-2

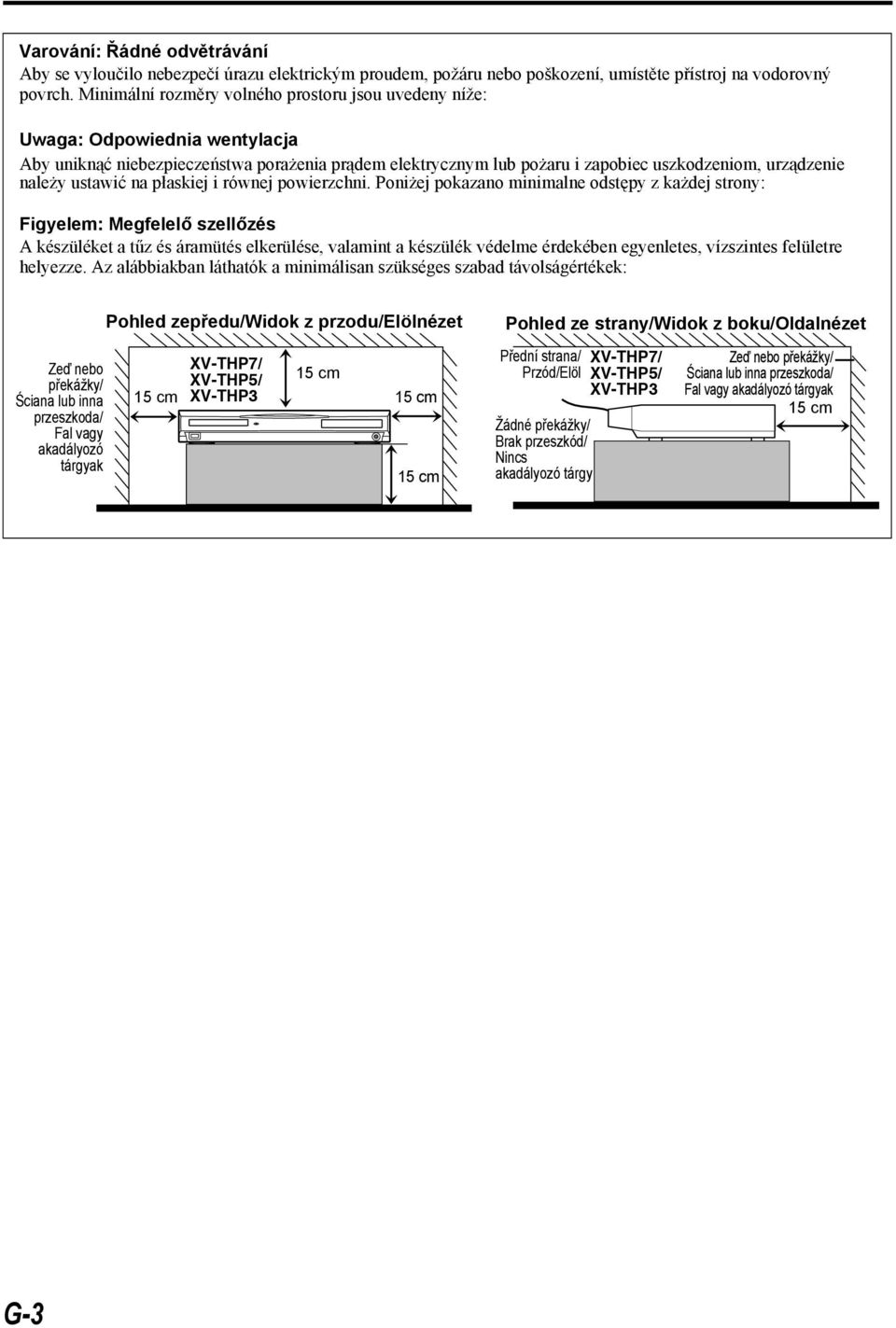

4 Varování: Řádné odvětrávání Aby se vyloučilo nebezpečí úrazu elektrickým proudem, požáru nebo poškození, umístěte přístroj na vodorovný povrch. Minimální rozměry volného prostoru jsou uvedeny níže: Uwaga: Odpowiednia wentylacja Aby uniknąć niebezpieczeństwa porażenia prądem elektrycznym lub pożaru i zapobiec uszkodzeniom, urządzenie należy ustawić na płaskiej i równej powierzchni. Poniżej pokazano minimalne odstępy z każdej strony: Figyelem: Megfelelő szellőzés A készüléket a tűz és áramütés elkerülése, valamint a készülék védelme érdekében egyenletes, vízszintes felületre helyezze. Az alábbiakban láthatók a minimálisan szükséges szabad távolságértékek: Zeď nebo překážky/ Ściana lub inna przeszkoda/ Fal vagy akadályozó tárgyak Pohled zepředu/widok z przodu/elölnézet XV-THP7/ XV-THP5/ 15 cm 15 cm XV-THP3 15 cm 15 cm Pohled ze strany/widok z boku/oldalnézet Přední strana/ Przód/Elöl Žádné překážky/ Brak przeszkód/ Nincs akadályozó tárgy XV-THP7/ XV-THP5/ XV-THP3 Zeď nebo překážky/ Ściana lub inna przeszkoda/ Fal vagy akadályozó tárgyak 15 cm G-3

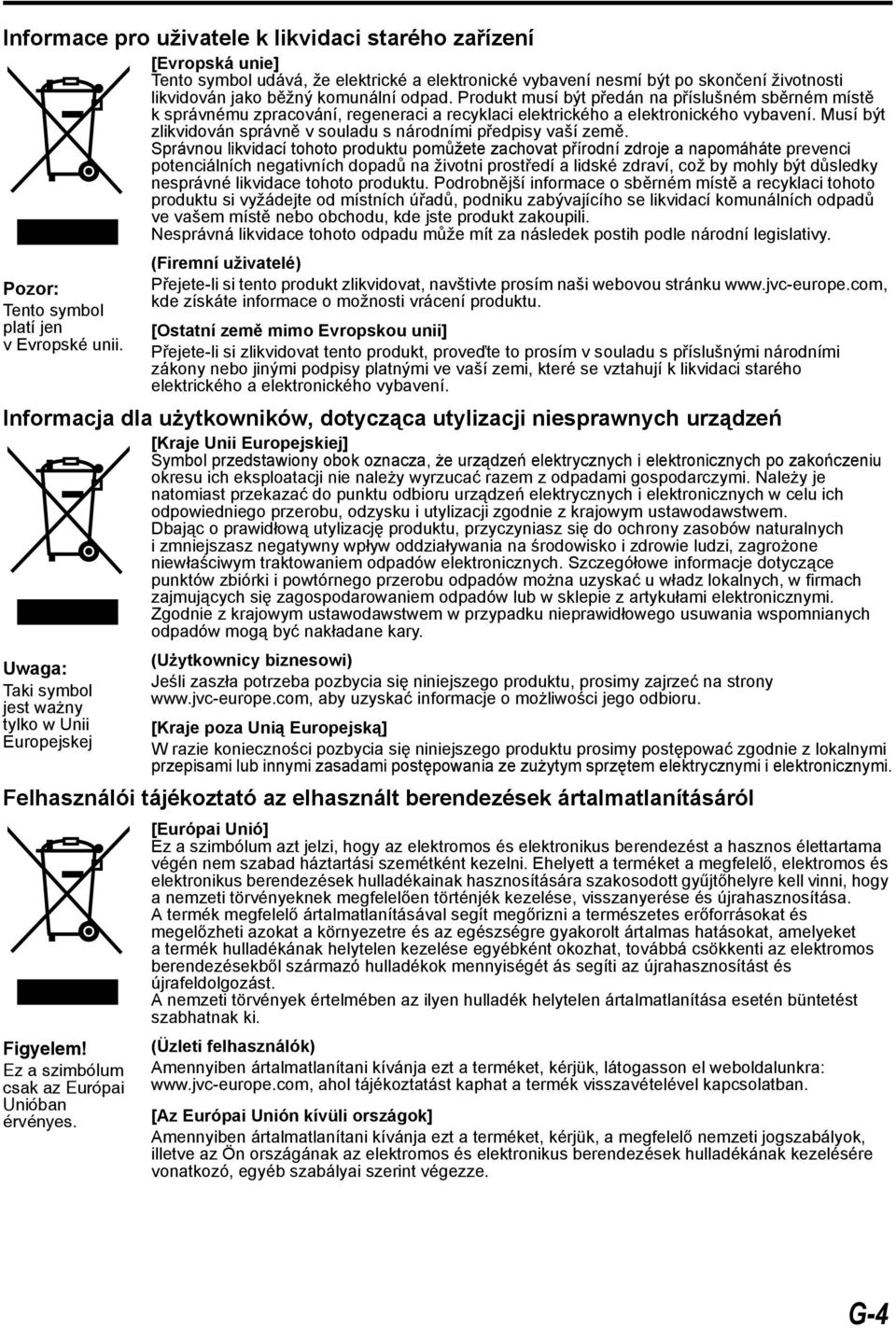

5 Informace pro uživatele k likvidaci starého zařízení Pozor: Tento symbol platí jen v Evropské unii. [Evropská unie] Tento symbol udává, že elektrické a elektronické vybavení nesmí být po skončení životnosti likvidován jako běžný komunální odpad. Produkt musí být předán na příslušném sběrném místě k správnému zpracování, regeneraci a recyklaci elektrického a elektronického vybavení. Musí být zlikvidován správně v souladu s národními předpisy vaší země. Správnou likvidací tohoto produktu pomůžete zachovat přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životni prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace tohoto produktu. Podrobnější informace o sběrném místě a recyklaci tohoto produktu si vyžádejte od místních úřadů, podniku zabývajícího se likvidací komunálních odpadů ve vašem místě nebo obchodu, kde jste produkt zakoupili. Nesprávná likvidace tohoto odpadu může mít za následek postih podle národní legislativy. (Firemní uživatelé) Přejete-li si tento produkt zlikvidovat, navštivte prosím naši webovou stránku kde získáte informace o možnosti vrácení produktu. [Ostatní země mimo Evropskou unii] Přejete-li si zlikvidovat tento produkt, proveďte to prosím v souladu s příslušnými národními zákony nebo jinými podpisy platnými ve vaší zemi, které se vztahují k likvidaci starého elektrického a elektronického vybavení. Informacja dla użytkowników, dotycząca utylizacji niesprawnych urządzeń Uwaga: Taki symbol jest ważny tylko w Unii Europejskej [Kraje Unii Europejskiej] Symbol przedstawiony obok oznacza, że urządzeń elektrycznych i elektronicznych po zakończeniu okresu ich eksploatacji nie należy wyrzucać razem z odpadami gospodarczymi. Należy je natomiast przekazać do punktu odbioru urządzeń elektrycznych i elektronicznych w celu ich odpowiedniego przerobu, odzysku i utylizacji zgodnie z krajowym ustawodawstwem. Dbając o prawidłową utylizację produktu, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko i zdrowie ludzi, zagrożone niewłaściwym traktowaniem odpadów elektronicznych. Szczegółowe informacje dotyczące punktów zbiórki i powtórnego przerobu odpadów można uzyskać u władz lokalnych, w firmach zajmujących się zagospodarowaniem odpadów lub w sklepie z artykułami elektronicznymi. Zgodnie z krajowym ustawodawstwem w przypadku nieprawidłowego usuwania wspomnianych odpadów mogą być nakładane kary. (Użytkownicy biznesowi) Jeśli zaszła potrzeba pozbycia się niniejszego produktu, prosimy zajrzeć na strony aby uzyskać informacje o możliwości jego odbioru. [Kraje poza Unią Europejską] W razie konieczności pozbycia się niniejszego produktu prosimy postępować zgodnie z lokalnymi przepisami lub innymi zasadami postępowania ze zużytym sprzętem elektrycznymi i elektronicznymi. Felhasználói tájékoztató az elhasznált berendezések ártalmatlanításáról Figyelem! Ez a szimbólum csak az Európai Unióban érvényes. [Európai Unió] Ez a szimbólum azt jelzi, hogy az elektromos és elektronikus berendezést a hasznos élettartama végén nem szabad háztartási szemétként kezelni. Ehelyett a terméket a megfelelő, elektromos és elektronikus berendezések hulladékainak hasznosítására szakosodott gyűjtőhelyre kell vinni, hogy a nemzeti törvényeknek megfelelően történjék kezelése, visszanyerése és újrahasznosítása. A termék megfelelő ártalmatlanításával segít megőrizni a természetes erőforrásokat és megelőzheti azokat a környezetre és az egészségre gyakorolt ártalmas hatásokat, amelyeket a termék hulladékának helytelen kezelése egyébként okozhat, továbbá csökkenti az elektromos berendezésekből származó hulladékok mennyiségét ás segíti az újrahasznosítást és újrafeldolgozást. A nemzeti törvények értelmében az ilyen hulladék helytelen ártalmatlanítása esetén büntetést szabhatnak ki. (Üzleti felhasználók) Amennyiben ártalmatlanítani kívánja ezt a terméket, kérjük, látogasson el weboldalunkra: ahol tájékoztatást kaphat a termék visszavételével kapcsolatban. [Az Európai Unión kívüli országok] Amennyiben ártalmatlanítani kívánja ezt a terméket, kérjük, a megfelelő nemzeti jogszabályok, illetve az Ön országának az elektromos és elektronikus berendezések hulladékának kezelésére vonatkozó, egyéb szabályai szerint végezze. G-4

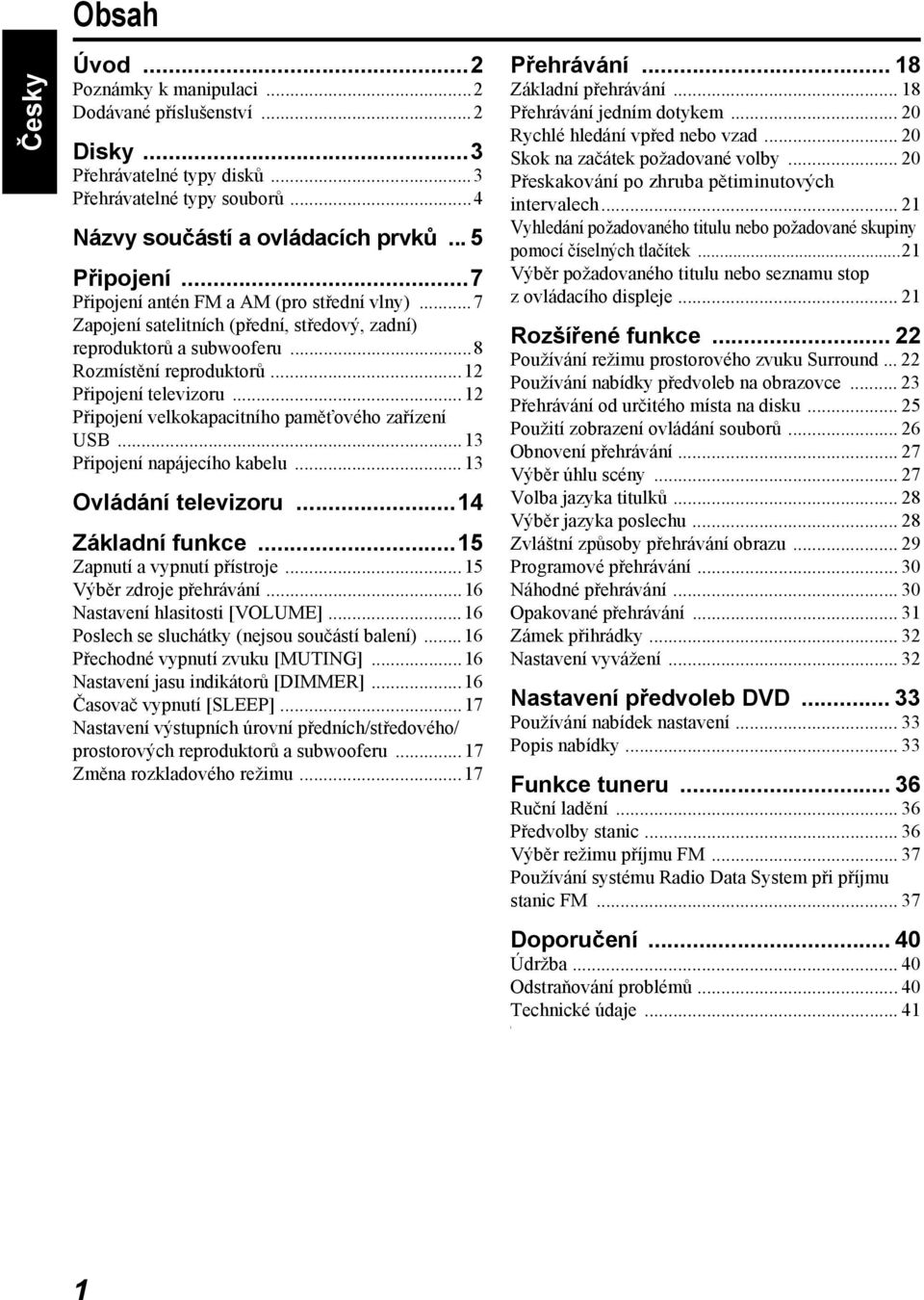

6 Obsah Česky Úvod...2 Poznámky k manipulaci...2 Dodávané příslušenství...2 Disky...3 Přehrávatelné typy disků...3 Přehrávatelné typy souborů...4 Názvy součástí a ovládacích prvků... 5 Připojení...7 Připojení antén FM a AM (pro střední vlny)...7 Zapojení satelitních (přední, středový, zadní) reproduktorů a subwooferu...8 Rozmístění reproduktorů...12 Připojení televizoru...12 Připojení velkokapacitního paměťového zařízení USB...13 Připojení napájecího kabelu...13 Ovládání televizoru...14 Základní funkce...15 Zapnutí a vypnutí přístroje...15 Výběr zdroje přehrávání...16 Nastavení hlasitosti [VOLUME]...16 Poslech se sluchátky (nejsou součástí balení)...16 Přechodné vypnutí zvuku [MUTING]...16 Nastavení jasu indikátorů [DIMMER]...16 Časovač vypnutí [SLEEP]...17 Nastavení výstupních úrovní předních/středového/ prostorových reproduktorů a subwooferu...17 Změna rozkladového režimu...17 Přehrávání Základní přehrávání Přehrávání jedním dotykem Rychlé hledání vpřed nebo vzad Skok na začátek požadované volby Přeskakování po zhruba pětiminutových intervalech Vyhledání požadovaného titulu nebo požadované skupiny pomocí číselných tlačítek...21 Výběr požadovaného titulu nebo seznamu stop z ovládacího displeje Rozšířené funkce Používání režimu prostorového zvuku Surround Používání nabídky předvoleb na obrazovce Přehrávání od určitého místa na disku Použití zobrazení ovládání souborů Obnovení přehrávání Výběr úhlu scény Volba jazyka titulků Výběr jazyka poslechu Zvláštní způsoby přehrávání obrazu Programové přehrávání...30 Náhodné přehrávání Opakované přehrávání...31 Zámek přihrádky Nastavení vyvážení Nastavení předvoleb DVD Používání nabídek nastavení Popis nabídky Funkce tuneru Ruční ladění Předvolby stanic Výběr režimu příjmu FM Používání systému Radio Data System při příjmu stanic FM Doporučení Údržba Odstraňování problémů...40 Technické údaje I 1

7 Úvod Poznámky k manipulaci 7 Důležitá upozornění Instalace systému Přístroj umístěte na rovném, suchém, nepříliš chladném ani horkém místě s teplotou 5 C - 35 C. Systém umístěte v dostatečné vzdálenosti od televizoru. Systém neumisťujte na místo vystavené otřesům. Napájecí kabel Neberte napájecí kabel do mokrých rukou. Pokud je kabel zapojen do zásuvky, přístroj vždy vykazuje nepatrnou spotřebu elektrické energie. Při odpojování systému ze zásuvky netahejte nikdy za kabel, ale za zástrčku. Prevence selhání systému Uvnitř výrobku nejsou žádné součásti, které by mohly být opraveny uživatelem. Jestliže nastanou potíže, odpojte napájecí kabel a obraťte se na prodejce. Nezasunujte do systému žádné kovové předměty. Nepoužívejte nestandardní disky nepravidelného tvaru (jako např. srdce, květiny nebo kreditní karty atd.), které jsou k dostání na trhu. Hrozí poškození systému. Nepoužívejte disky s nálepkami či štítky ani disky znečištěné lepidlem. Hrozí poškození systému. Nálepka Lepidlo Nalepovací etiketa Poznámka k autorským právům Dříve, než začnete nahrávat z disku, seznamte se se zákony chránícími autorská práva ve vaší zemi. Pořízením kopie chráněného materiálu může dojít k porušení autorských práv. Poznámka k systému ochrany proti kopírování Disky jsou chráněny systémem ochrany proti kopírování. Při přímém propojení systému s videorekordérem se aktivuje systém ochrany proti kopírování a může se projevit snížením kvality obrazu. 7 Bezpečnostní opatření Přístroj chraňte před vlhkostí, vodou a prachem Systém neumisťujte do vlhkého či prašného prostředí. Ochrana před vysokými teplotami Nevystavujte systém přímému slunečnímu záření a neumisťujte jej poblíž zdrojů tepla. V době nepřítomnosti Pokud nebudete přístroj delší dobu používat, vytáhněte napájecí kabel ze zásuvky. Nezakrývejte větrací otvory Zakrytí větracích otvorů může způsobit poškození přístroje. Péče o skříň přístroje K čištění přístroje používejte měkkou tkaninu a dodržujte příslušné pokyny pro používání čisticích tkanin napuštěných chemickými prostředky. Nepoužívejte benzen, ředidlo ani jiné typy organických rozpouštědel a čisticích prostředků. Mohou způsobit deformace nebo změnu barvy. Voda v systému Vypněte hlavní vypínač, odpojte napájecí kabel ze zásuvky a obraťte se na prodejce. Další používání přístroje v tomto stavu může způsobit požár nebo úraz elektrickým proudem. Dodávané příslušenství Přesvědčte se, zda bylo dodáno veškeré příslušenství. Číslo v závorkách udává množství dodaných kusů. Jestliže některá položka chybí, obraťte se neprodleně na prodejce. Dálkový ovladač (1) Akumulátory (2) Anténa FM (1) Smyčková anténa AM (1) Kabely reproduktorů (pouze u TH-P7) 4 m: Pro satelitní reproduktory (přední levý/pravý), středový reproduktor a subwoofer (4) 10 m: Pro satelitní reproduktory (prostorového zvuku levý/pravý) (2) Šrouby (pouze u TH-P7) M5 x 40 mm (4) M4 x 20 mm (8) Svorky pro kabely reproduktorů (pouze u TH-P7) (4) Česky 2

8 Disky Česky Přehrávatelné typy disků Tento systém je určen pro přehrávání následujících disků: DVD VIDEO VCD Zvukové CD SVCD Značka v následujícím seznamu označuje použitelné typy disků a formáty nahrávání. Typ disku Formát nahrávky DVD Video CD-R/-RW* 1 DVD-R* 1 DVD-RW* 1 DVD VR VCD/SVCD Zvukové CD MP3 * 2 * 2 WMA * 2 * 2 JPEG * 2 * 2 ASF * 2 * 2 MPEG-2 * 3 * 2 * 2 MPEG-1 * 3 * 2 * 2 DivX * 2 * 2 Poznámky k diskům DVD-R a DVD-RW Tento systém nepodporuje disky Multi-Border. Poznámky k diskům CD-R a CD-RW Tento systém může přehrávat disky CD-R nebo CD-RW nahrané ve formátu ISO Tento systém podporuje disky s více sekcemi (až 20 sekcí). Tento systém neumožňuje přehrávat disky s pakety. Kód regionu DVD VIDEO Přehrávače DVD VIDEO a disky DVD VIDEO obsahují vlastní čísla kódu regionu. Tento systém může přehrávat disky DVD VIDEO, jejichž čísla kódu regionu zahrnují systémový kód regionu uvedený na zadním panelu. Příklady disků DVD, které lze přehrávat: Je-li vložen disk DVD s nesprávným číslem kódu regionu, na televizní obrazovce se zobrazí hlášení REGION CODE ERROR! a přehrávání se nespustí. Přehrávání některých disků není možné kvůli vlastnostem těchto disků, podmínkám nahrávání, jejich poškození nebo znečištění. Disky, které nelze přehrávat DVD-ROM, DVD-RAM, CD-I (CD-I Ready), Photo CD, SACD atd. Při jejich přehrávání vzniká šum, který poškozuje reproduktory. * 1 Na tomto systému je možné přehrávat pouze finalizované disky. * 2 Nahrané ve formátu UDF Bridge. * 3 Na tomto systému nemusí být možné přehrát soubor, pokud je jeho velikost příliš velká. Je možné přehrávat finalizované disky +R/+RW (pouze ve formátu DVD Video). Po vložení disku +R/+RW se na zobrazovacím panelu rozsvítí DVD. Tento systém vyhovuje systému PAL, ale může také přehrávat disky nahrané v systému NTSC. Povšimněte si, že videosignál NTSC na disku je převeden na signál PAL60 na výstupu. Strana disku DualDisc, která neobsahuje DVD nahrávku, nevyhovuje standardu Compact Disc Digital Audio. Proto se nedoporučuje používání té strany disku DualDisc, která neobsahuje DVD nahrávku. Některé disky DVD VIDEO, Video CD (VCD) nebo SVCD se mohou používat jinak než je zde popsáno. Je to způsobeno naprogramováním a strukturou disku, nejedná se o chybu tohoto systému. Logo DVD je ochranná známka společnosti DVD Format/ Logo Licensing Corporation. 3

9 Disky Přehrávatelné typy souborů Pro všechny soubory, které lze přehrávat Systém rozeznává a může přehrávat pouze soubory s následujícími příponami (které mohou být v jakékoli kombinaci malých a velkých písmen): MP3:.MP3,.mp3 WMA:.WMA,.wma JPEG:.JPG,.JPEG,.jpg,.jpeg ASF:.ASF,.asf MPEG-2/MPEG-1:.MPG,.MPEG,.mpg,.mpeg DivX:.DIVX,.DIV,.divx,.div a.avi,.avi Tento systém je schopen rozpoznat až 150 stop (souborů) v každé skupině, 99 skupin na každém disku nebo zařízení a celkový počet stop (souborů), které systém může přehrávat, je Některé soubory nelze běžně přehrávat kvůli vlastnostem disku, na kterém jsou nahrány, nebo kvůli podmínkám, za nichž byly nahrány. Načtení souborů MP3/WMA/JPEG/ASF/MPEG-2/ MPEG-1/DivX může trvat delší dobu. (Závisí to na složitosti adresáře nebo konfigurace souboru.) Pokud jsou pohromadě soubory různých druhů, nastavte volbu FILE TYPE v nabídce PICTURE na odpovídající nastavení pro data, která se mají číst ( AUDIO, STILL PICTURE nebo VIDEO ). (Viz stránka 34.) Pro soubory MP3/WMA Tento systém podporuje přehrávání souborů MP3/WMA nahraných přenosovou rychlostí kb/s a se vzorkovacím kmitočtem 16 khz; 22,05 khz; 24 khz*; 32 khz; 44,1 khz nebo 48 khz. Pokud jsou zaznamenány informace o stopách (název alba, jméno umělce, název skladby atd.), objeví se v zobrazení ovládání souborů na obrazovce televizoru. (Viz stránka 26.) Doporučujeme nahrát každou skladbu (píseň) se vzorkovacím kmitočtem 44,1 khz a přenosovou rychlostí 128 (96*) kb/s. * Pouze pro WMA Pro soubory JPEG Doporučujeme nahrávat soubory v rozlišení 640 x 480. (Pokud byl soubor nahrán s vyšším rozlišením než 640 x 480, bude trvat delší dobu, než se zobrazí.) Systém může přehrávat jen základní soubory JPEG. Tento výrobek obsahuje technologii podléhající autorskému právu chráněnou americkými patenty a dalšími právy duševního vlastnictví. Použití této technologie podléhající autorskému právu musí být schváleno Macrovision, neschváli-li Macrovision jinak, omezuje se použití pouze na domácí a jiné omezené účely. Zpětné inženýrství či demontáž jsou zakázány. UŽIVATEL BY MĚL VZÍT NA VĚDOMÍ, ŽE NĚKTERÉ TELEVIZNÍ PŘIJÍMAČE S VYSOKÝM ROZLIŠENÍM NEMUSÍ BÝT PLNĚ KOMPATIBILNÍ S TÍMTO PŘÍSTROJEM A MOHOU ZPŮSOBIT RUŠIVÉ ZOBRAZENÍ V OBRAZE. V PŘÍPADĚ PROBLÉMŮ PŘI ZOBRAZOVÁNÍ PROGRESIVNÍHO OBRAZU S 525 NEBO 625 ŘÁDKY SE DOPORUČUJE PŘEPNOUT REŽIM ZOBRAZENÍ NA STANDARDNÍ VÝSTUP. Pro soubory ASF Tento systém podporuje typy moderního jednoduchého formátu, například soubory MPEG-4 (MPEG-4 ASF). Systém podporuje soubory MPEG-4 za následujících podmínek: Formát souboru: ASF Obrazový profil: MPEG-4 SP (jednoduchý profil) Zvukový kodek: G.726 Max. velikost obrazu: 352 x 288 (CIF) Max. přenosová rychlost: 384 kb/s Pro soubory MPEG-2/MPEG-1 Formát datového toku by měl vyhovovat formátu systémového/programového datového toku MPEG. Jako nejvyšší rozlišení se doporučuje hodnota 720 x 576 pixelů (25 snímků/s)/720 x 480 pixelů (30 snímků/s). Tento systém podporuje také rozlišení 352 x 576/ 480 x 576/352 x 288 pixelů (25 snímků/s) a 352 x 480/ 480 x 480/352 x 240 pixelů (30 snímků/s). Formát souboru by měl být MP@ML (Main Profile at Main Level)/SP@ML (Simple Profile at Main Level)/ MP@LL (Main Profile at Low Level). Zvukové datové toky musí vyhovovat standardu MPEG1 Audio Layer-2 nebo MPEG2 Audio Layer-2. Pro soubory DivX Tento systém podporuje DivX 6.x, 5.x, 4.x a Soubor podporuje soubory DivX, jejichž rozlišení je 720 x 480 pixelů nebo méně (30 snímků/s) a 720 x 576 pixelů nebo méně (25 snímků/s). Zvukový datový tok by měl vyhovovat standardu Dolby Digital (včetně vícekanálového) nebo MPEG1 Audio Layer-3 (MP3). Tento systém nepodporuje standard GMC (Global Motion Compression). Soubor zakódovaný v režimu prokládaného řádkování nelze přehrávat správně. Tento systém má svůj vlastní registrační kód pro přehrávání souborů DivX. V případě potřeby můžete registrační kód svého systému ověřit pomocí nabídky OTHERS. (Viz stránka 35.) V PŘÍPADĚ OTÁZEK TÝKAJÍCÍCH SE KOMPATIBILITY TELEVIZNÍHO PŘIJÍMAČE S TÍMTO DVD PŘEHRÁVAČEM (MODELY 525p A 625p) SE OBRAŤTE NA NAŠE ZÁKAZNICKÉ SERVISNÍ CENTRUM. POUŽÍVÁNÍ TOHOTO ZAŘÍZENÍ PRO PŘEHRÁVÁNÍ OBRAZOVÝCH ZÁZNAMŮ VE FORMÁTU MPEG-4 PRO JINÉ ÚČELY, NEŽ JSOU OSOBNÍ A NEKOMERČNÍ JE ZAKÁZÁNO. DivX, DivX Ultra Certified a související loga jsou obchodními známkami společnosti DivX, Inc. a jsou používány na základě licence. Oficiální produkt DivX Ultra Certified Přehrává všechny verze videa DivX (včetně DivX 6) s vylepšeným přehráváním souborů médií DivX a ve formátu DivX Media Česky 4

10 Názvy součástí a ovládacích prvků Česky Čísla v obrázcích udávají strany, kde jsou popsány podrobnosti k jednotlivým částem. Přední panel (hlavní jednotka) Displej Pouze pro TH-P7/TH-P5: Přihrádka disku (uvnitř): 18 Senzor dálkového ovladače: 6 Zadní panel (hlavní jednotka) Pouze pro TH-P7/TH-P5:

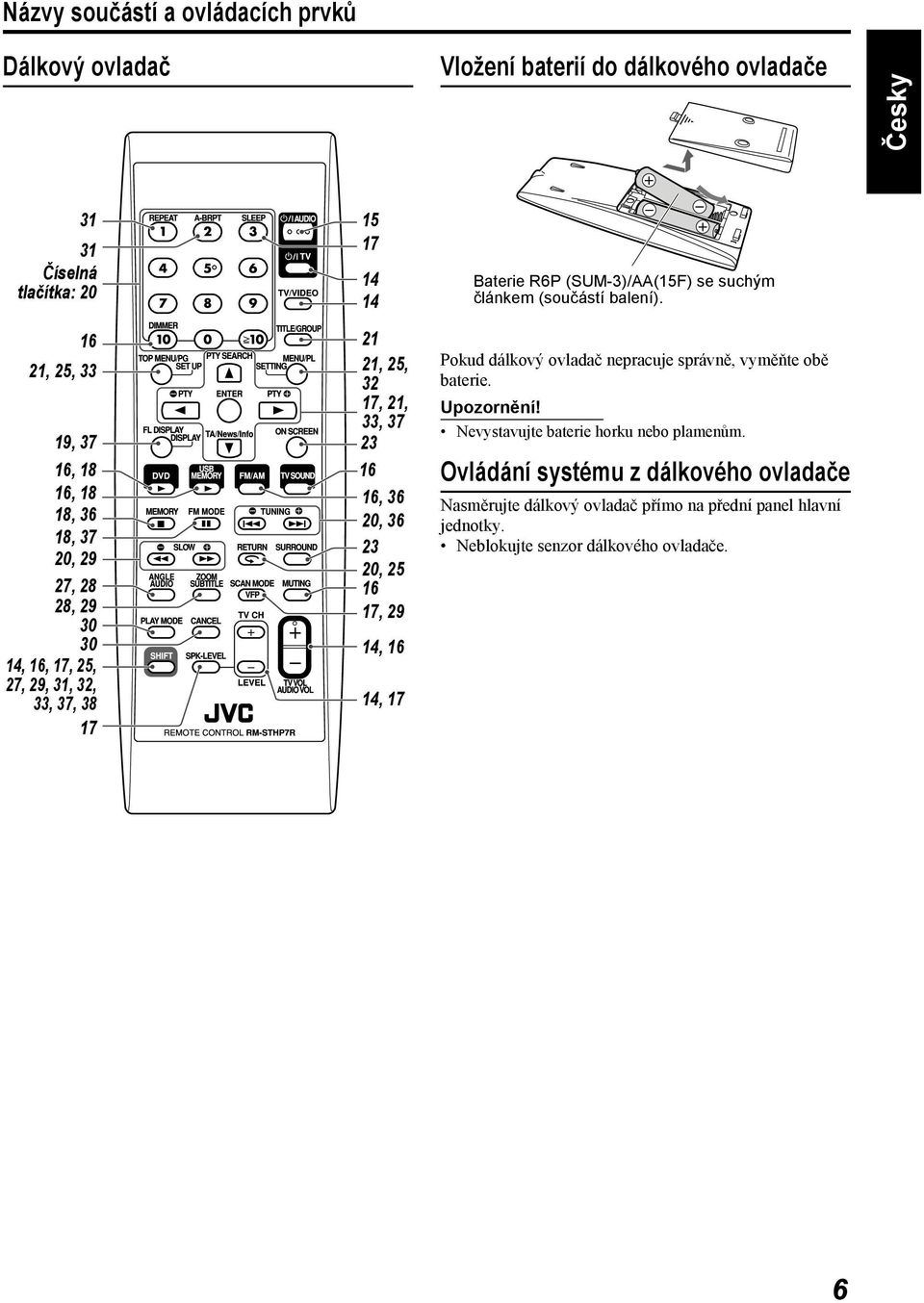

11 Názvy součástí a ovládacích prvků Dálkový ovladač Vložení baterií do dálkového ovladače Česky Číselná tlačítka: Baterie R6P (SUM-3)/AA(15F) se suchým článkem (součástí balení) , 25, 33 19, 37 16, 18 16, 18 18, 36 18, 37 20, 29 27, 28 28, , 16, 17, 25, 27, 29, 31, 32, 33, 37, , 25, 32 17, 21, 33, , 36 20, , , 29 14, 16 14, 17 Pokud dálkový ovladač nepracuje správně, vyměňte obě baterie. Upozornění! Nevystavujte baterie horku nebo plamenům. Ovládání systému z dálkového ovladače Nasměrujte dálkový ovladač přímo na přední panel hlavní jednotky. Neblokujte senzor dálkového ovladače. 6

12 Připojení Napájecí kabel připojte až po připojení všech součástí. Česky Připojení antén FM a AM (pro střední vlny) 7 Smyčková anténa AM (střední vlny) Nastavení dodané smyčkové antény AM (pro střední vlny) Příjem je slabý Smyčková anténa AM (pro střední vlny) (bílá) Hlavní jednotka Jednoduchý vodič s vinylovou izolací od venkovní antény (není dodán s přístrojem) 7 Anténa FM Je-li drát antény izolovaný, kroucením odtrhněte a odstraňte izolaci. Zapojení smyčkové antény AM (pro střední vlny) Hlavní jednotka Anténa FM (součást balení) Natáhněte dodanou anténu FM horizontálním směrem. Příjem je slabý: Hlavní jednotka Bílý Černý Venkovní anténa FM (není součástí balení) Otáčejte smyčkou, dokud nezískáte nejlepší příjem programu na AM (MW) středních vlnách. Standardní konektor (koaxiální 75 Ω) Kabel venkovní antény FM (není součástí balení) Poznámka Přesvědčte se, že se vodiče antény nedotýkají žádných jiných konektorů, propojovacích kabelů ani napájecího kabelu. Mohlo by to způsobovat slabý příjem. Poznámka Doporučujeme zapojit anténu FM koaxiálním kabelem, který je dobře stíněn proti rušení. 7

13 Připojení Napájecí kabel připojte až po připojení všech součástí. Zapojení satelitních (přední, středový, zadní) reproduktorů a subwooferu 7 Sestavení předních reproduktorů a reproduktorů prostorového zvuku pro TH-P7 2 Při montáži reproduktoru bez stojanu: Česky Reproduktor Přední reproduktor (SP-THP7F) (2) Reproduktor prostorového zvuku (SP-THP7S) (2) Zkontrolujte název modelu jednotlivých reproduktorů na štítku na zadní straně, abyste je správně rozmístili. Sestavené reproduktory: Stojan (4) Základová deska (4) Stojan (nebo přímo reproduktor)* A: Při montáži reproduktoru se základovou deskou použijte tyto šrouby (M4 x 45 mm). Základová deska Šroub M4 x 20 mm (součást balení)* nebo 3 * Při montáži reproduktoru se základovou deskou použijte šrouby A. Červený Bílý Se stojanem: postupujte podle kroků 1 až 3. Bez stojanu: postupujte podle kroků 2 a 3. Před smontováním: Připravte si křížový šroubovák (není součástí balení). Dejte pozor, abyste při montáži neupustili žádnou součást, protože by mohlo dojít k poškození podlahy nebo ke zranění. 1 Reproduktor Černý Černý Kabel reproduktoru můžete usměrnit pomocí svorky (součást balení). Stojan Šroub M5 x 40 mm (součást balení) Bezpečnostní opatření pro každodenní používání Při přesouvání reproduktorů netahejte za kabely reproduktorů, protože by reproduktory mohly spadnout a způsobit poškození nebo zranění. Reproduktor vždy držte za spodní část. Neopírejte se o reproduktory, protože mohou spadnout a rozbít se, případně způsobit zranění. Zvláště dejte pozor, aby se o ně neopíraly děti. Nepouštějte zvuk tak hlasitě, aby došlo k jeho zkreslení, protože by mohlo dojít k poškození reproduktorů vnitřním přehřátím. 8

14 Připojení Napájecí kabel připojte až po připojení všech součástí. Česky 7 Připojení reproduktorů pro TH-P7 SP-THP7F Přední reproduktory SP-THP7S Reproduktory prostorového zvuku Kabel reproduktoru Připojte černé vodiče do černých ( ) konektorů. Připojte bílé vodiče do červených (+) konektorů. Před připojením kabelů reproduktorů: Otočte a stáhněte izolační obal. Bílý SP-THP7C Středový reproduktor Černý Černý Červený SP-WP7 Subwoofer Upozornění! Pokud připojujete jiné reproduktory než dodané, použijte reproduktory se stejnou impedancí (SPEAKER IMPEDANCE), která odpovídá údaji uvedenému na zadním panelu hlavní jednotky. K jednomu konektoru připojujte POUZE jeden reproduktor. Instalace satelitních reproduktorů na stěnu Zajistěte, aby byly na zeď namontovány kvalifikovanými pracovníky. NEINSTALUJTE satelitní reproduktory na zeď sami. Předejdete tím jejich poškození způsobenému nečekaným uvolněním reproduktorů ze zdi následkem nesprávné instalace nebo oslabení konstrukce zdi. Místo pro instalaci reproduktorů na zeď musí být pečlivě vybráno. Jestliže instalované reproduktory vadí každodenní činnosti, může dojít ke zranění osob nebo k poškození zařízení. 9

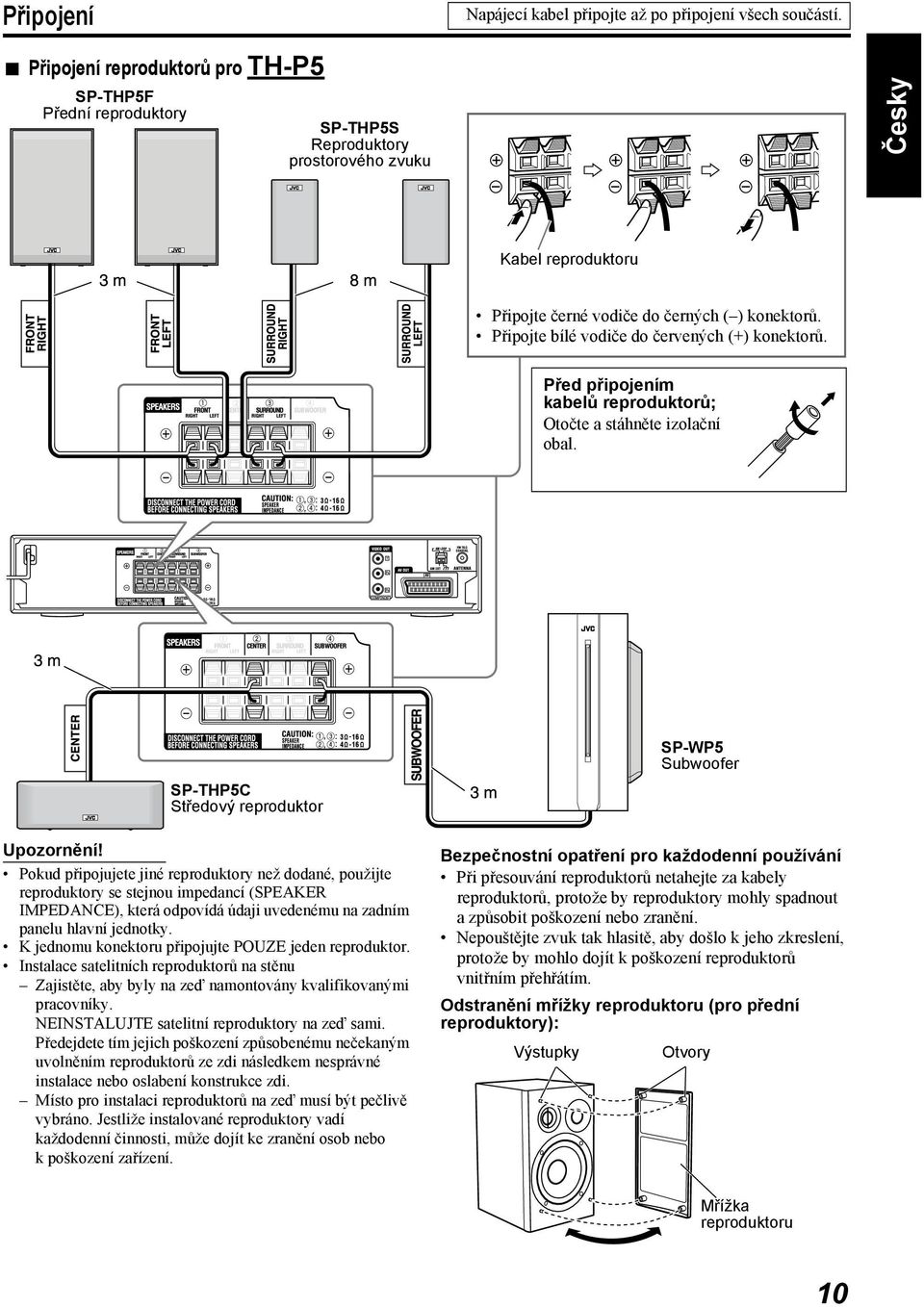

15 Připojení Napájecí kabel připojte až po připojení všech součástí. 7 Připojení reproduktorů pro TH-P5 SP-THP5F Přední reproduktory SP-THP5S Reproduktory prostorového zvuku Česky Kabel reproduktoru Připojte černé vodiče do černých ( ) konektorů. Připojte bílé vodiče do červených (+) konektorů. Před připojením kabelů reproduktorů; Otočte a stáhněte izolační obal. SP-THP5C Středový reproduktor Upozornění! Pokud připojujete jiné reproduktory než dodané, použijte reproduktory se stejnou impedancí (SPEAKER IMPEDANCE), která odpovídá údaji uvedenému na zadním panelu hlavní jednotky. K jednomu konektoru připojujte POUZE jeden reproduktor. Instalace satelitních reproduktorů na stěnu Zajistěte, aby byly na zeď namontovány kvalifikovanými pracovníky. NEINSTALUJTE satelitní reproduktory na zeď sami. Předejdete tím jejich poškození způsobenému nečekaným uvolněním reproduktorů ze zdi následkem nesprávné instalace nebo oslabení konstrukce zdi. Místo pro instalaci reproduktorů na zeď musí být pečlivě vybráno. Jestliže instalované reproduktory vadí každodenní činnosti, může dojít ke zranění osob nebo k poškození zařízení. SP-WP5 Subwoofer Bezpečnostní opatření pro každodenní používání Při přesouvání reproduktorů netahejte za kabely reproduktorů, protože by reproduktory mohly spadnout a způsobit poškození nebo zranění. Nepouštějte zvuk tak hlasitě, aby došlo k jeho zkreslení, protože by mohlo dojít k poškození reproduktorů vnitřním přehřátím. Odstranění mřížky reproduktoru (pro přední reproduktory): Výstupky Otvory Mřížka reproduktoru 10

16 Připojení Napájecí kabel připojte až po připojení všech součástí. Česky 7 Připojení reproduktorů pro TH-P3 SP-THP3F Přední reproduktory SP-THP3S Reproduktory prostorového zvuku Kabel reproduktoru Připojte černé vodiče do černých ( ) konektorů. Připojte bílé vodiče do červených (+) konektorů. Před připojením kabelů reproduktorů; Otočte a stáhněte izolační obal. SP-THP3C Středový reproduktor SP-WP5 Subwoofer Upozornění! Pokud připojujete jiné reproduktory než dodané, použijte reproduktory se stejnou impedancí (SPEAKER IMPEDANCE), která odpovídá údaji uvedenému na zadním panelu hlavní jednotky. K jednomu konektoru připojujte POUZE jeden reproduktor. Instalace satelitních reproduktorů na stěnu Zajistěte, aby byly na zeď namontovány kvalifikovanými pracovníky. NEINSTALUJTE satelitní reproduktory na zeď sami. Předejdete tím jejich poškození způsobenému nečekaným uvolněním reproduktorů ze zdi následkem nesprávné instalace nebo oslabení konstrukce zdi. Místo pro instalaci reproduktorů na zeď musí být pečlivě vybráno. Jestliže instalované reproduktory vadí každodenní činnosti, může dojít ke zranění osob nebo k poškození zařízení. Bezpečnostní opatření pro každodenní používání Při přesouvání reproduktorů netahejte za kabely reproduktorů, protože by reproduktory mohly spadnout a způsobit poškození nebo zranění. Nepouštějte zvuk tak hlasitě, aby došlo k jeho zkreslení, protože by mohlo dojít k poškození reproduktorů vnitřním přehřátím. 11

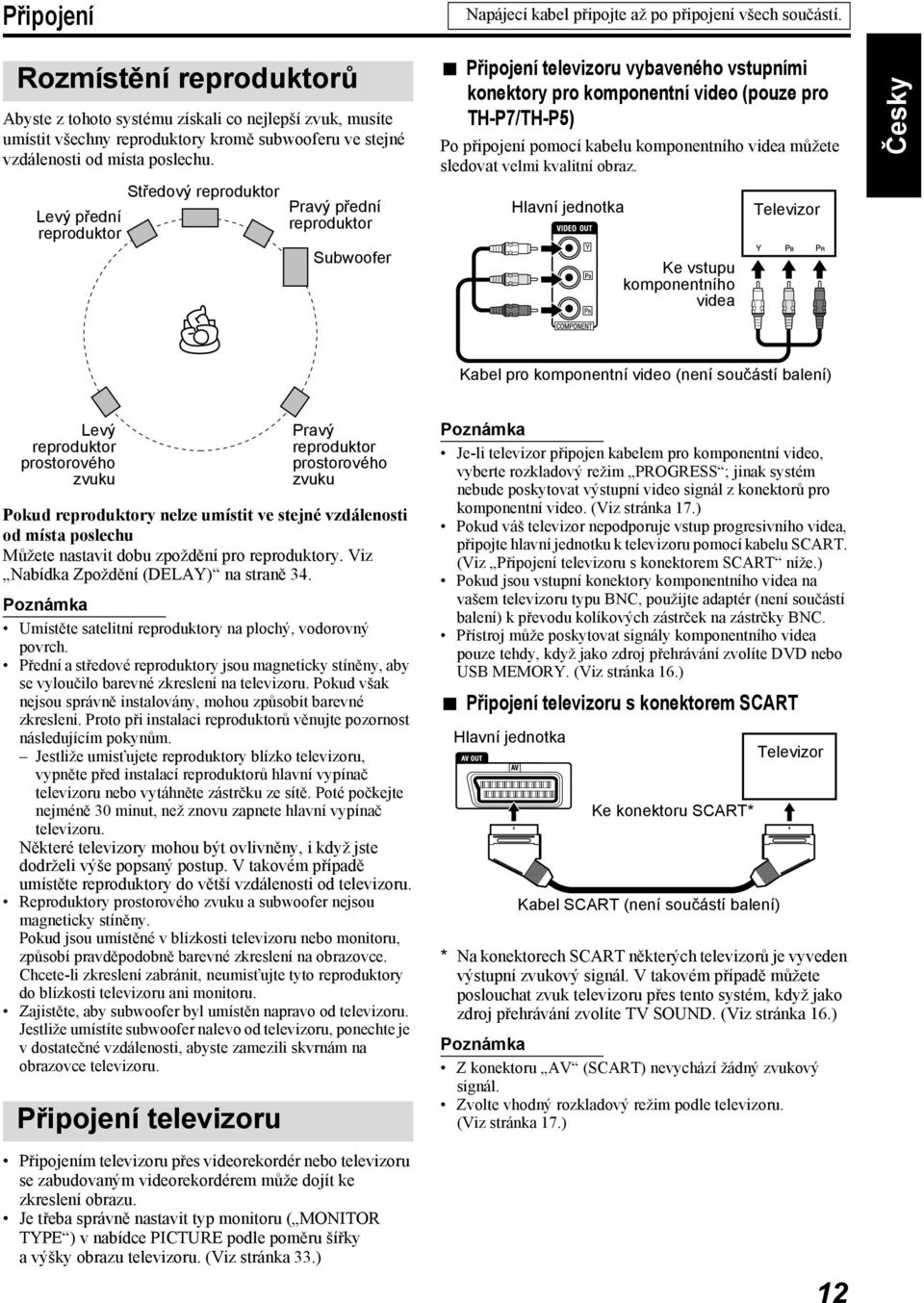

17 Připojení Napájecí kabel připojte až po připojení všech součástí. Rozmístění reproduktorů Abyste z tohoto systému získali co nejlepší zvuk, musíte umístit všechny reproduktory kromě subwooferu ve stejné vzdálenosti od místa poslechu. Levý přední reproduktor Středový reproduktor Pravý přední reproduktor Subwoofer 7 Připojení televizoru vybaveného vstupními konektory pro komponentní video (pouze pro TH-P7/TH-P5) Po připojení pomocí kabelu komponentního videa můžete sledovat velmi kvalitní obraz. Hlavní jednotka Ke vstupu komponentního videa Televizor Česky Kabel pro komponentní video (není součástí balení) Levý reproduktor prostorového zvuku Pokud reproduktory nelze umístit ve stejné vzdálenosti od místa poslechu Můžete nastavit dobu zpoždění pro reproduktory. Viz Nabídka Zpoždění (DELAY) na straně 34. Poznámka Umístěte satelitní reproduktory na plochý, vodorovný povrch. Přední a středové reproduktory jsou magneticky stíněny, aby se vyloučilo barevné zkreslení na televizoru. Pokud však nejsou správně instalovány, mohou způsobit barevné zkreslení. Proto při instalaci reproduktorů věnujte pozornost následujícím pokynům. Jestliže umisťujete reproduktory blízko televizoru, vypněte před instalací reproduktorů hlavní vypínač televizoru nebo vytáhněte zástrčku ze sítě. Poté počkejte nejméně 30 minut, než znovu zapnete hlavní vypínač televizoru. Některé televizory mohou být ovlivněny, i když jste dodrželi výše popsaný postup. V takovém případě umístěte reproduktory do větší vzdálenosti od televizoru. Reproduktory prostorového zvuku a subwoofer nejsou magneticky stíněny. Pokud jsou umístěné v blízkosti televizoru nebo monitoru, způsobí pravděpodobně barevné zkreslení na obrazovce. Chcete-li zkreslení zabránit, neumisťujte tyto reproduktory do blízkosti televizoru ani monitoru. Zajistěte, aby subwoofer byl umístěn napravo od televizoru. Jestliže umístíte subwoofer nalevo od televizoru, ponechte je v dostatečné vzdálenosti, abyste zamezili skvrnám na obrazovce televizoru. Připojení televizoru Pravý reproduktor prostorového zvuku Připojením televizoru přes videorekordér nebo televizoru se zabudovaným videorekordérem může dojít ke zkreslení obrazu. Je třeba správně nastavit typ monitoru ( MONITOR TYPE ) v nabídce PICTURE podle poměru šířky a výšky obrazu televizoru. (Viz stránka 33.) Poznámka Je-li televizor připojen kabelem pro komponentní video, vyberte rozkladový režim PROGRESS ; jinak systém nebude poskytovat výstupní video signál z konektorů pro komponentní video. (Viz stránka 17.) Pokud váš televizor nepodporuje vstup progresivního videa, připojte hlavní jednotku k televizoru pomocí kabelu SCART. (Viz Připojení televizoru s konektorem SCART níže.) Pokud jsou vstupní konektory komponentního videa na vašem televizoru typu BNC, použijte adaptér (není součástí balení) k převodu kolíkových zástrček na zástrčky BNC. Přístroj může poskytovat signály komponentního videa pouze tehdy, když jako zdroj přehrávání zvolíte DVD nebo USB MEMORY. (Viz stránka 16.) 7 Připojení televizoru s konektorem SCART Hlavní jednotka Ke konektoru SCART* Kabel SCART (není součástí balení) Televizor * Na konektorech SCART některých televizorů je vyveden výstupní zvukový signál. V takovém případě můžete poslouchat zvuk televizoru přes tento systém, když jako zdroj přehrávání zvolíte TV SOUND. (Viz stránka 16.) Poznámka Z konektoru AV (SCART) nevychází žádný zvukový signál. Zvolte vhodný rozkladový režim podle televizoru. (Viz stránka 17.) 12

18 Připojení Napájecí kabel připojte až po připojení všech součástí. Česky Připojení velkokapacitního paměťového zařízení USB K tomuto systému můžete připojit velkokapacitní paměťové zařízení USB, jako je paměť USB flash, pevný disk, čtečka multimediálních karet, digitální fotoaparát atd. Po připojení velkokapacitního paměťového zařízení USB k tomuto systému a výběru USB MEMORY jako zdroje se na obrazovce televizoru objeví zobrazení ovládání souborů. (Viz stránka 26.) Hlavní jednotka (na předním panelu) Připojení napájecího kabelu Ujistěte se, že byla dokončena všechna ostatní propojení. Hlavní jednotka Napájecí kabel Kabel USB (není součástí balení) Zasuňte do síťové zásuvky. Poznámka Při připojování velkokapacitního paměťového zařízení USB si přečtěte také jeho návod. K systému připojujte najednou pouze jedno velkokapacitní paměťové zařízení USB. Nepoužívejte rozbočovač USB. Velkokapacitní paměťové zařízení USB nelze nabíjet, když je připojené ke konektoru USB MEMORY. Při přehrávání souboru z velkokapacitního paměťového zařízení USB toto zařízení neodpojujte. Mohlo by to způsobit poruchu systému i tohoto zařízení. Společnost JVC nenese žádnou zodpovědnost za jakékoliv ztráty dat ve velkokapacitním paměťovém zařízení USB při jeho používání s tímto systémem. Při připojování kabelem USB použijte kabel, který je kratší než 1 m. Tento systém je kompatibilní s rozhraním USB 2.0 Full- Speed (není kompatibilní s rozhraním USB 1.1). Z velkokapacitního paměťového zařízení USB můžete přehrávat následující typy souborů (maximální přenosová rychlost: 2 Mb/s): Hudba: MP3, WMA Obrázky: JPEG Filmy: MPEG-4 (ASF), DivX (maximální snímková frekvence 30 snímků/s pro progresivní režim) Nelze přehrávat soubor větší než 2 GB. Při přehrávání souboru s vysokou přenosovou rychlostí mohou být při přehrávání vynechány snímky nebo zvuky. Tento systém neumí rozpoznat velkokapacitní paměťové zařízení USB, jehož napájení přesahuje 5 V/500 ma. Tento systém nemusí rozpoznat některá velkokapacitní paměťová zařízení USB. Na tomto systému nemusí být možné přehrát některé soubory, přestože jejich formát je ve výše uvedeném seznamu. Upozornění! Před čištěním nebo přemisťováním přístroje odpojte napájecí kabel. Při odpojování přístroje ze zásuvky netahejte nikdy za kabel. Při odpojování kabelu tahejte za zástrčku, abyste kabel nepoškodili. Poznámka V následujících případech může po několika dnech dojít k vymazání předvolených nastavení, například předvolených stanic, nastavení prostorového zvuku, atd.: Dojde-li k odpojení napájecího kabelu od hlavní jednotky Dojde-li k výpadku napájení. 13

19 Ovládání televizoru Pomocí dálkového ovladače lze ovládat nejen tento přístroj, ale také televizory JVC. Podívejte se také do návodu, dodávaného s televizorem. Chcete-li ovládat televizor, nasměrujte dálkový ovladač přímo na senzor dálkového ovladače na televizoru. 7 Ovládání televizoru JVC Televizor můžete ovládat pomocí následujících tlačítek. Česky TV: TV VOL +/ se stisknutým tlačítkem SHIFT: TV/VIDEO: TV CH +/ se stisknutým tlačítkem SHIFT: Zapnutí a vypnutí televizoru. Nastavení hlasitosti. Nastavení režimu vstupu (TV nebo VIDEO). Změna kanálů. 14

20 Základní funkce Česky Tlačítka na dálkovém ovladači jsou v této příručce použita k vysvětlení většiny funkcí. Pokud není uvedeno jinak, lze tlačítka na hlavní jednotce používat k ovládání stejným způsobem jako tlačítka na dálkovém ovladači. Tlačítka popsaná níže jsou použita na stránkách 15 až 17. Zapnutí a vypnutí přístroje Na dálkovém ovladači: Stiskněte tlačítko AUDIO. Na hlavní jednotce: Stiskněte tlačítko. Pokud je jako zdroj zvoleno DVD nebo USB MEMORY (viz stránka 16), zobrazí se na obrazovce televizoru následující zprávy. OPEN / CLOSE : Otevírání nebo zavírání přihrádky disku. NOW READING : Načítání informací z disku nebo souboru. REGION CODE ERROR! : Kód regionu DVD VIDEO neodpovídá kódu, který systém podporuje. Disk nemůže být přehráván. NO DISC : V jednotce není žádný disk. NO USB DEVICE : Není připojené žádné velkokapacitní paměťové zařízení USB. CANNOT PLAY THIS DISC : V jednotce je vložen disk, který nelze přehrávat. CANNOT PLAY THIS DEVICE : Je připojené velkokapacitní paměťové zařízení USB, ze kterého nelze přehrávat. Poznámka Kontrolka STANDBY zhasne po zapnutí napájení a svítí, když je napájení vypnuto. I když je systém vypnutý, spotřebovává stále malé množství elektrické energie. Tomu se říká pohotovostní režim. V tomto režimu se svítí indikátor STANDBY. Chcete-li zcela odpojit napájení, vytáhněte napájecí kabel ze síťové zásuvky. Systém můžete také zapnout stisknutím následujících tlačítek: 0 na hlavní jednotce Jedním z tlačítek volby zdroje na dálkovém ovladači 3 na hlavní jednotce. 15

21 Základní funkce Umístění tlačítek naleznete na straně 15. Výběr zdroje přehrávání Na dálkovém ovladači: Stiskněte jedno z tlačítek pro volbu zdroje (DVD 3, USB MEMORY 3, FM/AM nebo TV SOUND). DVD 3: Přehrávání disku (DVD VIDEO, VCD atd.). (Viz stránka 18.) USB MEMORY 3: Přehrávání souboru z velkokapacitního paměťového zařízení USB. (Viz stránka 18.) FM/AM: Naladění stanice na frekvenci FM nebo AM (střední vlny). (Viz stránka 36.) Každým stisknutím tohoto tlačítka se přepne mezi pásmy FM a AM (střední vlny). TV SOUND: Volba televizoru (který poskytuje výstupní zvukový signál) připojeného ke konektoru AV (SCART). (Viz stránka 12.) Na hlavní jednotce: Stiskněte opakovaně tlačítko SOURCE, dokud se na displeji neobjeví název požadovaného zdroje. Poznámka Systém neposkytuje výstupní videosignál, pokud je zvolen jiný zdroj než DVD nebo USB MEMORY. Změna zdroje může chvíli trvat. Nastavení hlasitosti [VOLUME] Upozornění! Před zapnutím zdroje vždy nastavte stupeň hlasitosti na minimum. Pokud je nastavena vysoká hlasitost, hrozí nenávratné poškození sluchu anebo reproduktorů náhlým náporem hlasitého zvuku. Na dálkovém ovladači: Stiskněte tlačítko AUDIO VOL +/. Na hlavní jednotce: Stiskněte tlačítko VOLUME +/. Poslech se sluchátky (nejsou součástí balení) Upozornění! Zkontrolujte, zda jste ztlumili hlasitost: Před zapojením nebo nasazením sluchátek, protože vysoká hlasitost může poškodit sluchátka i váš sluch. Před odpojením sluchátek, protože reproduktory mohou náhle začít vydávat hlasitý zvuk. Když připojíte sluchátka ke konektoru PHONES na hlavní jednotce, systém automaticky zruší režim prostorového zvuku (surround), pokud je právě nastaven(viz stránka 22), deaktivuje reproduktory a aktivuje režim sluchátek. Na displeji se zobrazí H.PHONE. Režim sluchátek Při používání sluchátek jsou výstupem bez ohledu na nastavení reproduktoru následující signály: U dvoukanálových zdrojů jsou výstupem přímo ze sluchátek signály předního levého a pravého kanálu. Vícekanálové signály jsou smíchány a poslány do sluchátek. Přechodné vypnutí zvuku [MUTING] Stiskněte tlačítko MUTING. Zapnutí zvuku Proveďte jeden z následujících kroků: Znovu stiskněte tlačítko MUTING. Stiskněte tlačítko AUDIO VOL +/ (nebo VOLUME +/ na hlavní jednotce). Nastavení jasu indikátorů [DIMMER] Stiskněte DIMMER se stisknutým tlačítkem SHIFT. Při každém zopakování tohoto postupu můžete změnit jas ve třech stupních. Česky 16

22 Česky Základní funkce Časovač vypnutí [SLEEP] Systém se automaticky vypne po uplynutí stanovené doby. Stiskněte tlačítko SLEEP se stisknutým tlačítkem SHIFT. Při každém zopakování tohoto postupu se doba zbývající do vypnutí změní. Příklad: Kontrola zbývajícího času Jednou stiskněte SLEEP se stisknutým tlačítkem SHIFT. Změna zbývajícího času Opakovaně stiskněte SLEEP se stisknutým tlačítkem SHIFT. Zrušení Opakovaně stiskněte SLEEP se stisknutým tlačítkem SHIFT, dokud se neobjeví SLEEP. Nastavení časovače vypnutí se zruší rovněž vypnutím přijímače. 1 Stiskněte tlačítko SPK-LEVEL pro zobrazení označení cílového reproduktoru na displeji. Po každém stisknutí tlačítka se indikace reproduktorů změní v následujícím pořadí: 2 Stiskněte tlačítko LEVEL +/ a nastavte výstupní úroveň od 6 do 6. Poznámka Nastavení můžete také provést pomocí nabídky nastavení na obrazovce televizoru. (Viz stránka 34.) Nastavení je platné pro všechny zdroje. 17 minuty Nastavení výstupních úrovní předních/ středového/prostorových reproduktorů a subwooferu FRNT L (levý přední reproduktor) \ FRNT R (pravý přední reproduktor) \ CENTER (středový reproduktor) \ SURR L (levý reproduktor prostorového zvuku) \ SURR R (pravý reproduktor prostorového zvuku) \ SUBWFR (subwoofer) \ (zpět na začátek) Umístění tlačítek naleznete na straně 15. Změna rozkladového režimu Systém může být přizpůsoben rozkladovému režimu vašeho televizoru. Poznámka U modelů TH-P7/TH-P5 můžete získat kvalitnější obraz s progresivním režimem rozkladu, když připojíte hlavní jednotku k televizoru pomocí kabelu komponentního videa (není součástí balení). (Viz stránka 12.) Je-li televizor připojen pomocí kabelu pro komponentní video, vyberte rozkladový režim PROGRESS ; jinak systém nebude poskytovat výstupní videosignál z konektorů pro komponentní video. 7 Je-li jako zdroj zvoleno DVD nebo USB MEMORY a před přehráváním 1 Stiskněte a podržte tlačítko SCAN MODE po dobu 2 sekund. Na displeji se zobrazí aktuální nastavení. 2 Vyberte požadovaný režim stisknutím kurzorového tlačítka 3/2. 7 (Pouze pro TH-P7/TH-P5) Při připojení hlavní jednotky k televizoru pomocí kabelu komponentního videa Zvolte možnost PROGRESS. Na displeji se rozsvítí indikátor PROGRESSIVE. 7 Při připojení hlavní jednotky k televizoru pomocí kabelu SCART Vyberte jednu z následujících možností: RGB: Zvolte tuto možnost, pokud je váš televizor přizpůsoben k použití prokládaného RGB nebo kompozitního videosignálu. Y/C: Zvolte tuto možnost, pokud je váš televizor přizpůsoben k použití prokládaného signálu S-video. Lepší kvalitu obrazu můžete získat v pořadí - PROGRESS > RGB > Y/C > kompozitní video. 3 Stiskněte tlačítko ENTER při zobrazení zvoleného režimu. Poznámka Přestože po stisknutí tlačítka ENTER může být obraz zdeformovaný, nejedná se o závadu systému. Při nákupu přístroje je nastavený režim RGB. Existují některé televizory s progresivním vstupem nebo televizory s vysokým rozlišením (HDTV), které nejsou plně kompatibilní s tímto systémem. Výsledkem je nepřirozený obraz při přehrávání formátu DVD VIDEO v režimu progresivního rozkladu. V takovém případě připojte hlavní jednotku k televizoru pomocí kabelu SCART a pak změňte režim rozkladu na RGB nebo Y/C. Chcete-li ověřit kompatibilitu vašeho televizoru, kontaktujte místní středisko zákaznických služeb JVC. Všechny progresivní a HDTV televizory značky JVC jsou s tímto systémem plně kompatibilní.

23 Přehrávání Ikona, jako např., znázorňuje formáty disku a typy souborů, které lze přehrávat. Tlačítka popsaná níže jsou použita na stránkách 18 až 21. Číselná tlačítka Kurzorová tlačítka (3/2/K/5)/ ENTER Základní přehrávání 7 Přehrávání disku 1 Stiskněte tlačítko 0 na hlavní jednotce. Systém se spustí a otevře se přihrádka na disk. 2 Vložte disk. Štítkem nahoru Použití disku o průměru 8cm (3 palce) 3 Stiskněte tlačítko DVD 3 (tlačítko přehrávání). 7 Přehrávání souboru z velkokapacitního paměťového zařízení USB Stiskněte tlačítko USB MEMORY 3 (tlačítko přehrávání). Postup pro soubory z velkokapacitního paměťového zařízení USB závisí na typu souboru, uloženého v zařízení. Pro soubory MP3/WMA Na obrazovce televizoru se objeví zobrazení ovládání souborů (viz stránka 26). Pro soubory JPEG Každý soubor (statický obrázek) se na televizní obrazovce zobrazí asi na 3 sekundy (prezentace). Po zastavení přehrávání se na obrazovce televizoru objeví zobrazení ovládání souborů (viz stránka 26). Pro soubory ASF/MPEG-2/MPEG-1 Stisknutím tlačítka TOP MENU/PG nebo MENU/PL se na televizoru objeví zobrazení ovládání souborů (viz stránka 26) během přehrávání. Pro soubory DivX Během doby načítání se na obrazovce televizoru může objevit zpráva READING INDEX. Stisknutím tlačítka TOP MENU/PG nebo MENU/PL se na televizoru objeví zobrazení ovládání souborů (viz stránka 26) během přehrávání. Poznámka Pokud jsou na disku či zařízení nahrány různé typy souborů, zvolte odpovídající typ souboru v nabídce nastavení. (Viz stránka 34.) 7 Pozastavení Stiskněte tlačítko 8. Chcete-li pokračovat v přehrávání, stiskněte tlačítko přehrávání pro odpovídající zdroj (DVD 3 nebo USB MEMORY 3). 7 Zastavení Stiskněte tlačítko 7. 7 Ikony průvodce na obrazovce Během přehrávání formátu DVD VIDEO se na obrazovce mohou zobrazit tyto ikony průvodce: : zobrazuje se na začátku scény obsahující vícejazyčné titulky. : zobrazuje se na začátku scény s vícejazyčnými dialogy. : zobrazuje se na začátku scény obsahující záběry z více úhlů. (přehrávání), (pozastavení), nebo (rychlý posun vpřed nebo vzad), nebo (pomalý chod vpřed nebo vzad): se zobrazí, pokud provedete příslušnou operaci. : disk nemůže vykonat operaci, kterou se snažíte provést. Poznámka (Pro JPEG) Systém nemůže přijmout operace, i když stisknete jakékoli tlačítko dříve, než se objeví celý obraz na televizní obrazovce. Nechcete-li ikony průvodce na obrazovce používat, postupujte podle pokynů na str Česky

24 Přehrávání Umístění tlačítek naleznete na straně 18. Česky 7 Informace o přehrávání na displeji DVD VIDEO Příklad: Přehrávání DVD videa kódovaného v systému Dolby Digital 5.1ch Uplynulý čas přehrávání Číslo kapitoly (hodiny:minuty:sekundy) VCD/SVCD/CD Příklad: Přehrávání disku CD. Číslo stopy Indikátory signálu a reproduktorů Uplynulý čas přehrávání (hodiny:minuty:sekundy) Indikátory signálu a reproduktorů (Viz stránka 23.) Režim surround a formát digitálního signálu (Viz stránka 23.) Stisknutí tlačítka FL DISPLAY Číslo titulu Číslo kapitoly Poznámka Pokud se přehrává disk VCD nebo SVCD s funkcí PBC, neobjeví se uplynulý čas, ale PBC. Soubor MP3/WMA Příklad: Při přehrávání souboru MP3 Indikátory signálu Číslo stopy a reproduktorů Disk DVD VR Příklad: Během přehrávání původního programu* 1 Číslo kapitoly Uplynulý čas přehrávání (hodiny:minuty:sekundy) Indikátor MP3* 2 Stisknutí tlačítka FL DISPLAY Uplynulý čas přehrávání (hodiny:minuty:sekundy) (pouze během přehrávání) Číslo skupiny Stisknutí tlačítka FL DISPLAY Číslo titulu Číslo kapitoly Příklad: Během přehrávání seznamu stop* 1 Číslo kapitoly Uplynulý čas přehrávání (hodiny:minuty:sekundy) Číslo stopy * 2 Pro soubor WMA svítí indikátor WMA. Soubor ASF/MPEG-2/MPEG-1/DivX Příklad: Při přehrávání souboru ASF Číslo stopy Uplynulý čas přehrávání (hodiny:minuty:sekundy) (pouze během přehrávání) Stisknutí tlačítka FL DISPLAY Číslo skupiny Číslo stopy Stisknutí tlačítka FL DISPLAY Číslo seznamu stop Číslo kapitoly Indikátory signálu a reproduktorů * 1 Stisknutím tlačítka TOP MENU/PG nebo MENU/PL můžete změnit režim přehrávání. (Viz stránka 21.) 19

25 Přehrávání Umístění tlačítek naleznete na straně 18. Soubor JPEG Číslo souboru Stisknutí tlačítka FL DISPLAY Číslo skupiny Číslo souboru Poznámka Při přehrávání disků CD nebo souborů MP3/WMA je během rychlého hledání vpřed nebo vzad zvuk přerušovaný a slabý. U některých disků či souborů není tato funkce k dispozici. U souborů MP3/WMA se rychlost vyhledávání nezobrazuje. Rychlost vyhledávání pro DivX je 1, 2, 3 pro hledání dopředu a 1 1, 1 2 a 1 3 pro hledání dozadu. Skok na začátek požadované volby Česky Poznámka Je možné změnit režim informací o čase (kromě formátů MP3/WMA/ASF/MPEG-2/MPEG-1/DivX). (Viz stránka 24.) Informace o přehrávání lze rovněž zobrazit na obrazovce televizoru. (Viz stránka 23.) 7 Spořič obrazovky Pokud se na obrazovce zobrazuje příliš dlouhou dobu statický obraz, může se tento obraz vypálit do televizní obrazovky. Po 5 minutách zobrazení statického obrazu na obrazovce systém na ochranu automaticky obrazovku ztmaví (funkce šetřiče obrazovky). Funkce šetřiče obrazovky se ruší stisknutím libovolného tlačítka. Nechcete-li tuto funkci používat, postupujte podle pokynů na str. 34. Přehrávání jedním dotykem Vrátí pozici přehrávání o 10 sekund před aktuální pozici. 7 Během přehrávání Stiskněte tlačítko. Poznámka Tato funkce funguje mezi kapitolami pod stejným titulem. U některých disků není tato funkce k dispozici. Rychlé hledání vpřed nebo vzad 7 Během přehrávání Stiskněte tlačítko nebo 1. Při každém stisknutí tlačítka se změní rychlost vyhledávání (x2, x5, x10, x20, x60). Obnovení normálního přehrávání Stiskněte tlačítko přehrávání pro odpovídající zdroj (DVD 3 nebo USB MEMORY 3). 7 Použití tlačítek x / 4 7 Pro DVD VIDEO/DVD VR (kapitola): během přehrávání 7 Pro VCD/SVCD (stopa): během přehrávání bez funkce PBC 7 Pro CD/MP3/WMA/JPEG/ASF/MPEG-2/MPEG-1/ DivX (stopa nebo soubor): během přehrávání nebo při zastavení Stiskněte opakovaně tlačítko x nebo 4. Poznámka Při přehrávání formátu MP3/WMA/JPEG/ASF/MPEG-2/ MPEG-1/DivX můžete provádět operace pomocí zobrazení ovládání souborů. (Viz stránka 26.) U některých disků či souborů není tato funkce k dispozici. 7 Použití číselných tlačítek na dálkovém ovladači. 7 Pro DVD VIDEO/DVD VR (titul, kapitola): Při zastaveném přehrávání se vyhledává číslo titulu. Při přehrávání se vyhledává číslo kapitoly. 7 Pro VCD/SVCD (stopa): Během přehrávání nebo při zastavení bez funkce PBC 7 Pro CD/MP3/WMA/JPEG/ASF/MPEG-2/MPEG-1/DivX (stopa nebo soubor): během přehrávání nebo při zastavení Pro výběr požadovaného čísla stiskněte číselná tlačítka (0-10, h 10). Podrobnosti o použití číselných tlačítek naleznete v následující části Použití číselných tlačítek. Použití číselných tlačítek Volba 3: Stiskněte tlačítko 3. Volba 10: Stiskněte tlačítko 10. Volba 14: Stiskněte tlačítka h 10, 1 a pak 4. Volba 24: Stiskněte tlačítka h 10, 2 a pak 4. Volba 40: Stiskněte tlačítka h 10, 4 a pak 0. Volba 114: Stiskněte tlačítka h 10, h 10, 1, 1 a pak 4. 20
