CECHY PETROGRAFICZNO- GEOCHEMICZNE POPIOŁÓW DENNYCH Z PALENISK FLUIDALNYCH ORAZ MOśLIWOŚCI ICH WYKORZYSTANIA

Transkrypt

1 Aleksandra Gawęda 1 Jerzy Walkowicz 2 Ewa Teper 1 1 Uniwersytet Śląski, Wydział Nauk o Ziemi, Sosnowiec 2 Tauron Wytwarzanie S.A. Oddział Elektrownia Łagisza, Będzin CECHY PETROGRAFICZNO- GEOCHEMICZNE POPIOŁÓW DENNYCH Z PALENISK FLUIDALNYCH ORAZ MOśLIWOŚCI ICH WYKORZYSTANIA WSTĘP Spalanie węgla kamiennego w kotłach fluidalnych określane jest mianem czystego spalania ze względu na znaczne ograniczenia emisji tlenków siarki oraz tlenków azotu. W trakcie spalania powstają stałe produkty uboczne: popioły denne i lotne. O ile popioły lotne są obiektem badań od wielu lat (np. GłaŜewski, 1998; Rosik-Dulewska, 2002; Hycnar J.J., 2006; Smołka-Danielowska, 2007 i wiele innych) istnieje stosunkowo niewiele opracowań dotyczących składu fazowego, składu chemicznego i moŝliwości zastoso-wania popiołów dennych, pochodzących z kotłów fluidalnych. Popiół denny powstaje przez akumulację niepalnych części mineralnych, obecnych w węglu, cechujących się zbyt duŝą masą by przejść do frakcji lotnej. Obiektem zainteresowania autorów były popioły denne pobrane z kotła fluidalnego Elektrowni Łagisza. MATERIAŁ I METODY BADAŃ Pobraną próbkę popiołów dennych podzielono na dwie frakcje: Ŝwirową o wielkości klastów powyŝej 2 mm i piaskowo-mułową o wielkości klastów poniŝej 2 mm. Obie frakcje poddano standardowym badaniom petrologicznym. W celu przeprowadzenia badań mikroskopowych wykonano preparaty mikroskopowe uniwersalne (polerowane) o grubości 1

2 35 µm, na których przeprowadzono obserwacje pod mikroskopem optycznym w świetle przechodzącym i odbitym. Wykorzystano mikroskop polaryzacyjny Olympus BX-51 znajdujący się na Wydziale Nauk o Ziemi Uniwersytetu Śląskiego. Następnym krokiem było przeprowadzenie obserwacji w elektronach wstecznie odbitych oraz wykonanie analiz chemicznych w mikroobszarze z uŝyciem mikrosondy elektronowej CAMECA SX-100 w Międzyinstytutowe Laboratorium Mikroanalizy Minerałów i Substancji Syntetycznych, Wydział Geologii Uniwersytetu Warszawskiego. Warunki wykonywania analiz: napięcie przyspieszające: 15kV, natęŝenie prądu wiązki 20nA, wzorce naturalne i syntetyczne: Ca, Mg dipsyd, Fe +3 hematyt syntetyczny, Ti rutyl, Mn rodonit, Si wollastonit, K ortoklaz, Al jadeit/ortoklaz, Na albit, Cr +3 Cr 2 O 3 syntetyczny, Ba baryt, V V 2 O 5 syntetyczny. Dodatkowo przeprowadzono obserwacje i analizy skanningowe morfologii powierzchni klastów popiołu dennego na elektronowym środowiskowym mikroskopie skaningowym Philips XL30 ESEM/TMP z przystawką analityczną EDS (EDAX typu Sapphire), przy rozdzielczości 3.5 nm, napięciu 15 kv. badania prowadzono zarówno w środowisku wysokopróŝniowych (próby napylane grafitem) jak i niskopróŝniowym (< 1 torra; próby nienapylane). WYNIKI BADAŃ 1. Frakcja Ŝwirowa. Obserwacje mikroskopowe oraz w elektronach wstecznie odbitych nie ujawniły istnienia porowatości w obrębie klastów popiołów dennych. Biorąc pod uwagę skład mineralny moŝna wyodrębnić dwa typy klastów: a. klasty z przewagą kwarcu (SiO 2 ) i skalenia potasowego (KAlSi 3 O 8 Tabela 1) zawierające nieznaczną domieszkę granatów z grupy piralspitów (Tabela 2; Figura 1a). Nieznaczną (2-5 % obj.) domieszkę w tej grupie klastów stanowią minerały z grupy łyszczyków (muskowitu i biotytu), wykazujące jednak termiczną modyfikację struktury, polegającą na utracie części wody obecnej w formie grup OH (Tabela 3). Proces taki w przypadku muskowitu ma charakter nieodwracalny. Pojedyncze blaszki chlorytu (<1% obj.) wykazują tę samą cechę częściowej utraty wody krystalizacyjnej. Składnikiem akcesorycznym jest cyrkon (ZrSiO 4 ) oraz rutyl (TiO 2 ). W sensie petrograficznym klasty te mogą być zaklasyfikowane jako meta-piaskowce arkozowe. 2

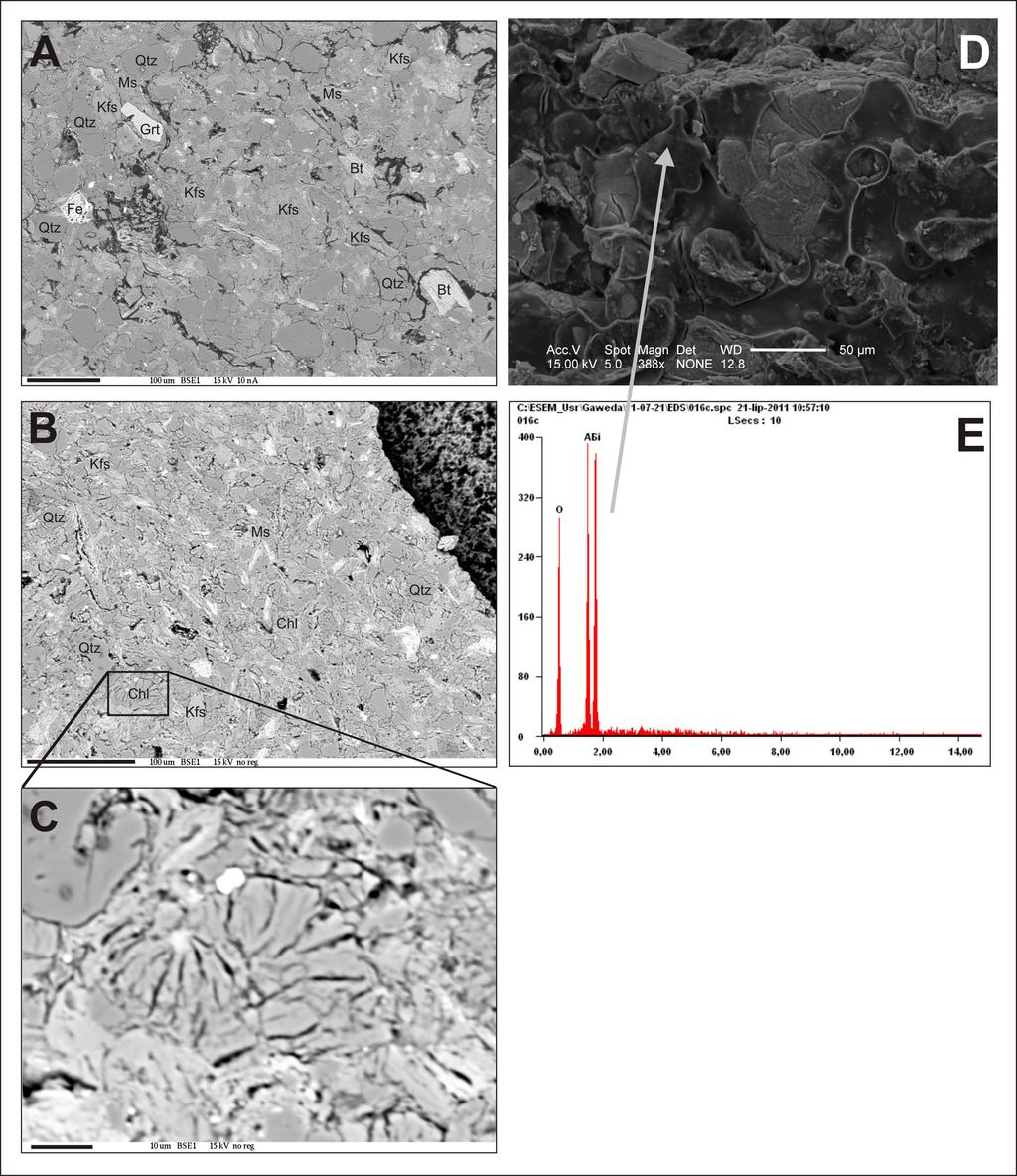

3 Figura 1. Obrazy w elektronach wstecznie odbitych oraz skanningowe metapiaskowców (A) i meta-mułowców (B). Powiększony obszar (C) pokazuje szczegóły morfologii częściowo zdehydratyzowanych i zdeformowanych blaszek chlorytów. D. obraz skanningowy w elektronach wtórnych powierzchni klastu frakcji Ŝwirowej pokrytej szkliwem o składzie mullitu; E. analiza EDS szkliwa. Strzałka pokazuje miejsce wykonania analizy 3

4 b. klasty z przewagą minerałów ilastych (Figura 1 b). Główne składniki mineralne to zdehydratyzowany muskowit, praktycznie niezmieniony biotyt (Tabela 3) i częściowo zdehydratyzowany chloryt (Figura 1 c), stanowiące razem 75-84% obj. materiału badanego. Pozostałą część stanowią: kwarc, skaleń potasowy, magnetyt, cyrkon i monacyt. Klasty te, klasyfikowane jako skały osadowe, przynaleŝą do meta-mułowców. W obu przypadkach na powierzchni klastów pojawia się warstewka szkliwa o składzie mullitu (Figura 1 d, e) 2. Frakcję piaskowo-mułową tworzą ziarna o wielkości od 5µm do 250 µm. Grubsze ziarna ( µm) tworzą fragmenty szkliwa, kwarc, skaleń potasowy, klasty zdehydratyzowanych minerałów ilastych: muskowitu i chlorytu, agregaty tlenków Ŝelaza i tytanu (Fig. 2 a, b, d). Lokalnie pojawia się epidot o strukturze zmodyfikowanej przez procesy termiczne. Niemal wszystkie drobne klasty pokryte są nalotem siarczanów (gipsu i anhydrytu; Fig. 2) oraz węglanów (kalcytu i dolomitu). Najdrobniejszą frakcję (5-50 µm) tworzą siarczany (gips, anhydryt, baryt; Fig. 2 c) i węglany (kalcyt i dolomit). Węglany i siarczany na ogół tworzą przerosty, a ich wspólne agregaty przyjmują formy kolomorficzne (Fig. 2 e, f) DYSKUSJA WYNIKÓW I WNIOSKI Przedrostek meta- uŝywany jest dla skał metamorficznych niskiego stopnia i wskazuje na podwyŝszoną temperaturę i ciśnienie, oddziaływujące na skałę. W przypadku klastów frakcji Ŝwirowej popiołu dennego uŝycie tego przedrostka ma uzasadnienie w związku z silną kompakcją materiału klastów (brak widocznej mikroskopowo porowatości) oraz stwierdzonym wpływem przeróbki termicznej, który uwidocznił się głównie w minerałach pierwotnie zawierających w swojej strukturze grupy OH - (łyszczyki, chloryty). Minerały pierwotnie bezwodne, o stosunkowo prostym składzie chemicznym, jak kwarc, skalenie, granaty (Tabela 1 i 2) nie zmieniły w istotny sposób swojego składu chemicznego. W przypadku łyszczyków widoczne są znaczące odstępstwa od typowego składu chemicznego, które powstają zazwyczaj w wyniku podwyŝszonej temperatury i ciśnienia (wzrost udziału Si w warstwie tetraedrycznej, z jednoczesnym wzrostem udziału Mg w pozycjach oktaedrycznych struktury łyszczyków, określany mianem podstawienia fengitowego: Si IV + Mg VI = Al IV + Al VI ; Massone & Schreyer, 1987). Wpływ ciśnienia w mikach jasnych objawia się wzrostem zawartości Na podstawiającego K (Spear, 1993). 4

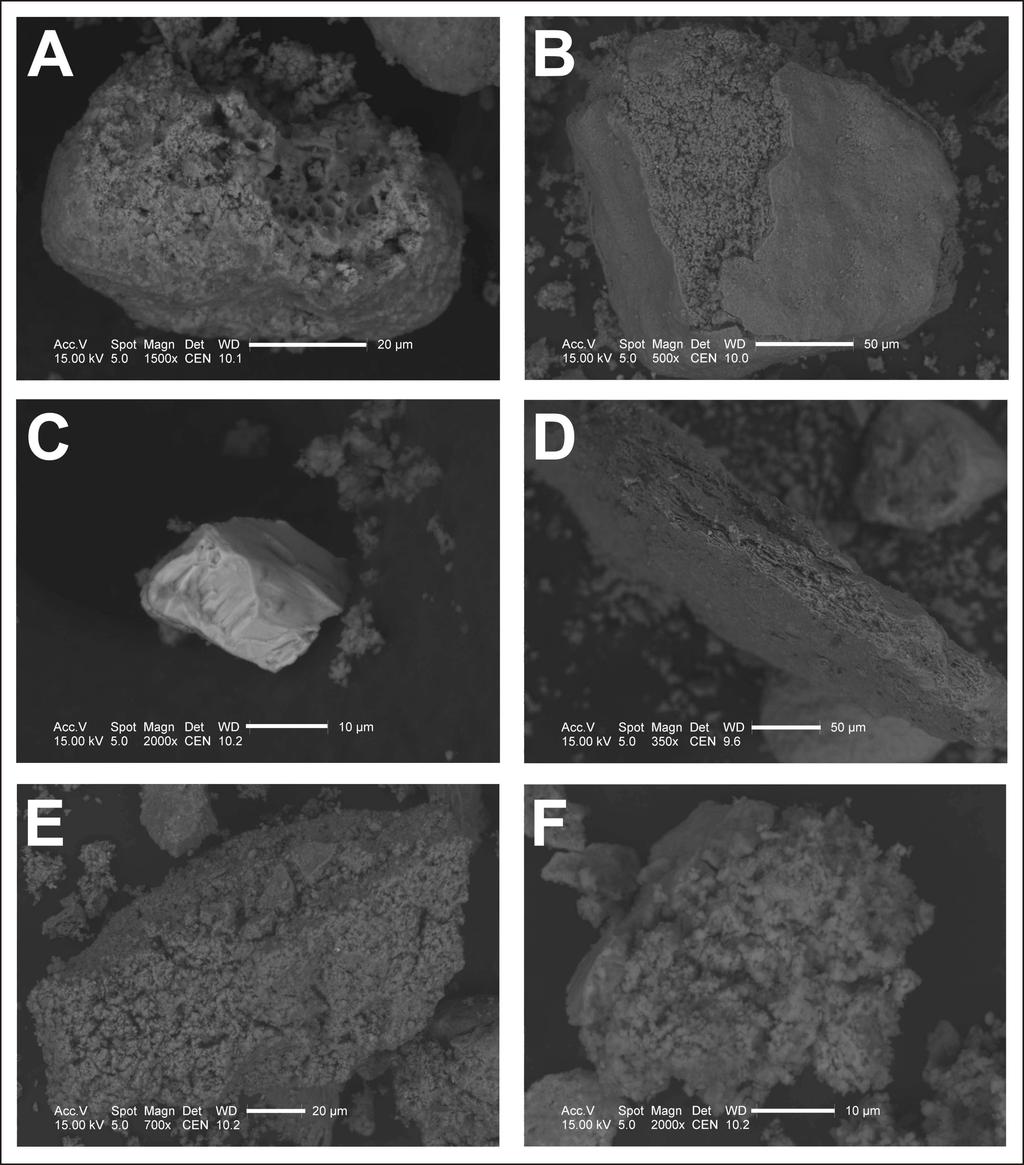

5 Figura 2. Obrazy skanningowe frakcji piaskowo-mulowej. A. klast szkliwa pokryty warstewką tlenków Fe (goethyt), zanieczyszczonych Ca, Si, Al; B. klast szkliwa pokryty warstewką siarczanów (gipsu i anhydrytu); C. ziarno barytu (jasne); D. WydłuŜony klast szkliwa o składzie zbliŝonym do mullitu, pokryty nalotem siarczanów Ca; E. silnie porowaty agregat siarczanów; F. silnie porowate skupienie siarczanów i węglanów wapnia. 5

6 W niektórych przypadkach dochodzi takŝe do usuwania potasu i stopniowej przebudowy struktury w kierunku pirofyllitu (Tabela 3), co świadczy o zaawansowanych zmianach termicznych. Pojawienie się szkliwa o składzie mullitu (Figura 1 d, e) świadczy o znaczącym wpływie termicznym procesu spalania na gruboziarnisty materiał popiołu. Zarówno dane teksturalne jak i analizy mikrochemiczne i obserwacje skanningowe pozwalają wnioskować, iŝ frakcja Ŝwirowa analizowanego popiołu dennego stanowi ekwiwalent skał metamorficznych, pospolicie uŝywanych jako kruszywa. Fakt, iŝ minerały pierwotnie uwodnione przeszły znaczącą, i co waŝne, nieodwracalną transformację jest niewątpliwie pozytywną cechą z punktu widzenia moŝliwości zastosowania frakcji Ŝwirowej popiołów dennych jako kruszywa budowlanego lub drogowego. Proces spalania fluidalnego powinien zatem mieć pozytywny wpływ na własności chemiczne (brak reaktywności) popiołu dennego. LITERATURA [1] GŁAśEWSKI, M.(1998): Zastosowanie osadów ściekowych i popiołów lotnych do obudowy skarp wysypisk komunalnych z wykorzystaniem techniki hydroobsiewu. Przegląd Komunalny. Składowiska Odpadów 4(79): [2] Jan J. HYCNAR (2006): Czynniki wpływające na właściwości fizykochemiczne i UŜytkowe stałych produktów spalania paliw w paleniskach Fluidalnych monografia. Wydawnictwo Górnicze. Katowice 2006 [3] MASSONE, H.J. & SCHREYER, W. (1987): Phengite geobarometry based on the limited assemblage with K-feldspar, phlogopite and quartz. Contrib. Miner. Petrol. 96: [4] SMOŁKA-DANIELOWSKA, D. (2007): REE w popiołach lotnych powstałych w procesie spalania węgla kamiennego w elektrowniach Górnośląskiego Okręgu Przemysłowego. Ochrona środowiska i zasobów naturalnych, nr. 32, Warszawa 2007: [5] SPEAR, F.S. (1993): Metamorphic phase equilibria and pressure-temperaturetime paths. Miner.Soc.Am. Monograph. [6] ROSIK-DULEWSKA, C. (2002): Podstawy gospodarki odpadami. Wydawnictwo PWN, Warszawa. 6

7 Tabela 1. Skład chemiczny i wzory krystalochemiczne wybranych minerałów z grupy skaleni z obu frakcji popiołów dennych frakcja Frakcja Ŝwirowa Frakcja p-m składnik #1 #2 #4 #5 SiO Al 2 O FeO MnO CaO BaO Na 2 O K 2 O Total Ab Or Cn An Tabela 2. Wybrane punktowe analizy w mikroobszarze i wzory krystalochemiczne granatów z frakcji Ŝwirowej składnik Gr1 (mp) Gr2 (mp) Gr3 (mm) SiO TiO Al 2 O Cr 2 O Fe 2 O MgO CaO MnO FeO Suma Xalm Xspess Xgros Xandr Xpy Xuv Objaśnienia: Mp meta-piaskowiec, mm- meta-mułowiec Xalm = Fe/(Fe+Mn+Mg+Ca), Xpy = Mg/(Fe+Mn+Mg+Ca), Xspess = Mn/(Fe+Mn+Mg+Ca), Xgros = Ca/(Fe+Mn+Mg+Ca), Xandr = Fe +3 /(Fe +2 + Fe +3 +Mn +Mg+Ca+), Xuv = Cr +3 /(Fe+Mn+Mg+Ca+ Cr +3 ). 7

8 Tabela 3. Analizy chemiczne w mikro-obszarze oraz formuły krystalochemiczne łyszczyków Składnik Ms-1 Ms-2 Ms-3 Bt SiO TiO Al 2 O Cr 2 O V 2 O MgO MnO FeO BaO CaO Na 2 O K 2 O Total Si Al IV Al VI Ti V Cr Mg Mn Fe Ba Ca Na K #fm Objaśnienia: #fm = (Fe+Mn)/(Fe+Mn+Mg); Ms muskowit; Bt - biotyt 8
