1 nr. str. 1 egz. nr. 5 PROJEKT BUDOWLANY Nazwa obiektu: Inwestor/ adres: Lokalizacja inwestycji: Branża: Stadium: BUDOWA WYBIEGU DLA PSÓW PRZY UL. UNIWERSYTECKIEJ GMINA MIASTO TORUŃ, UL. WAŁY GENERAŁA SIKORSKIEGO 8, TORUŃ działka nr ewid. 65, obręb 18, architektoniczna projekt budowlany Zgodnie z art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity: Dz. U. nr 243, poz z 2010 r. z późniejszymi zmianami) oświadczamy, iż niniejszy projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. projektant inż. Piotr Schulz upr. arch.-konstr. GP-KZ-7342/ 148/93, GP-KZ-7342/149/93 asystent projektanta mgr inż. Artur Tusznio architektura

2 nr. str. 2 SPIS TREŚCI A. Opis techniczny do projektu zagospodarowania terenu Przedmiot inwestycji Istniejący stan zagospodarowania terenu Projektowane zmiany w projekcie zagospodarowania terenu Informacje związane z ochroną zabytków Dane określające wpływ eksploatacji górniczej na działkę Wpływ na środowisko i otoczenie Inne konieczne informacje Projekt zagospodarowania terenu...6 B. Architektura Przeznaczenie obiektu i jego charakterystyka Parametry obiektu Rozwiązania konstrukcyjno-budowlane Opis techniczny urządzeń Kosz na psie odchody z podajnikiem Ogrodzenie Psia toaleta mała Labirynt mały Równoważnia mała Płotki 25cm Płotki 35cm Pochylnia skośna mała Pochylnia płaska Kosz na śmieci Regulamin dwustronny Ławka żeliwna z listwami z tworzywa sztucznego Stojak na rower Osłona na drzewa Charakterystyka ekologiczna Faza budowy Faza normalnej eksploatacji Część rysunkowa Rzut poziomy wybiegu dla psów rys nr A Szczegóły fundamentowania rys nr A C. Dokumenty formalno prawne Opinia geologiczna Informacja bezpieczeństwa i ochrony zdrowia...29 Uprawnienia projektantów, dokumenty potwierdzające przynależność do Izby Inżynierów...32 Uzgodnienia...

3 nr. str. 3 A. Opis techniczny do projektu zagospodarowania terenu.

4 nr. str Przedmiot inwestycji. Przedmiotem opracowania jest projekt budowlany pn.: Budowa wybiegu dla psów przy ul. Uniwersyteckiej. Przedmiotowe obiekt projektuje się na działce nr ewid. 65 w miejscowości Toruń obręb 18. W projekcie uwzględniono sugestie lnwestora. 2.0 Istniejący stan zagospodarowania terenu. Działka o numerze ewidencyjnym 65 znajduje się w miejscowości Toruń, obręb 18 stanowi własność Inwestora. W chwili obecnej działka jest zabudowana oraz posiada uzbrojenie. Teren działki przeznaczony pod wybieg dla psów jest nachylony w kierunku wschodnim. 3.0 Projektowane zmiany w projekcie zagospodarowania terenu. Projekt przewiduje zagospodarowanie przedmiotowego terenu urządzeniami rekreacyjnymi dla psów. Wybieg dla psów zlokalizowano równolegle od istniejącego chodnika w kierunku wschodnim w odległości od 2,75m do 2,89m. Przed wybiegiem zaprojektowano utwardzenie z polbruku w kształcie trójkąta. Zaprojektowano wybieg o wymiarach 32,00x14,00m Pozostałe elementy zagospodarowania działki pozostają bez zmian. 4.0 Informacje związane z ochroną zabytków. Teren działki znajduje się na obszarze wpisanym do strefy zabytków. 5.0 Dane określające wpływ eksploatacji górniczej na działkę. Teren działki nie znajduje się w rejonie wpływu eksploatacji górniczej. 6.0 Wpływ na środowisko i otoczenie. Obiekty nie wymagają ustalenia stref ochrony sanitarnej i nie wpływają negatywnie na środowisko przyrodnicze oraz nie naruszają praw osób trzecich, wynikających z ich usytuowania oraz projektowanej funkcji. 7.0 Inne konieczne informacje Po przeprowadzeniu badań gruntowych stwierdzono kategorię gruntową I - proste warunki gruntowe. Przyjęto I kategorię geotechniczną.

5 nr. str. 5 Wody opadowe z przedmiotowego budynku zostaną rozprowadzone po powierzchni działki. 8.0 Projekt zagospodarowania terenu projektant inż. Piotr Schulz upr. arch.-konstr. GP-KZ-7342/ 148/93, GP-KZ-7342/149/93 asystent projektanta mgr inż. Artur Tusznio architektura

6 nr. str. 7 B. Architektura.

7 nr. str. 8 OŚWIADCZENIE PROJEKTANTA O SPORZĄDZENIU PROJEKTU ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI I ZASADAMI WIEDZY TECHNICZNEJ BRANŻY ARCHITEKTURA DLA INWESTYCJI pn.: Nazwa obiektu: Inwestor/ adres: Lokalizacja inwestycji: BUDOWA WYBIEGU DLA PSÓW PRZY UL. UNIWERSYTECKIEJ GMINA MIASTO TORUŃ, UL. WAŁY GENERAŁA SIKORSKIEGO 8, TORUŃ działka nr ewid. 65, obręb 18, Ja niżej podpisany oświadczam, iż ww. projekt budowlany jest wykonany zgodnie z aktualnie obowiązującymi normami, przepisami budowlanymi oraz zasadami wiedzy technicznej. inż. Piotr Schulz upr. arch.-konstr. GP-KZ-7342/ 148/93, GP-KZ-7342/149/93

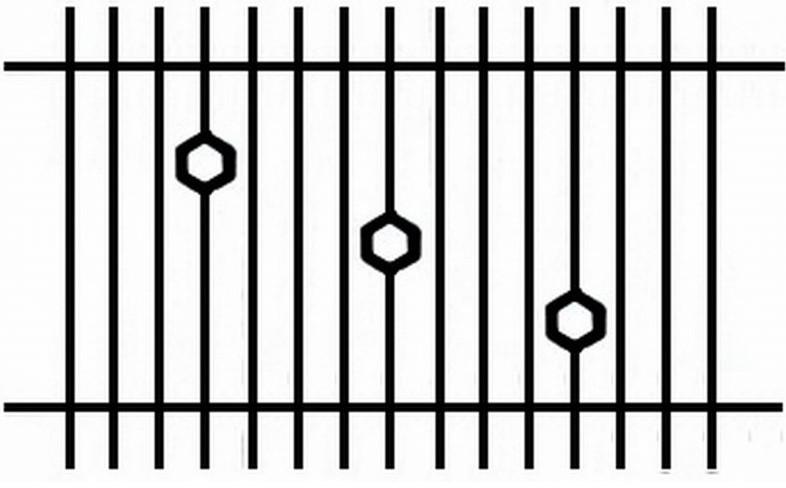

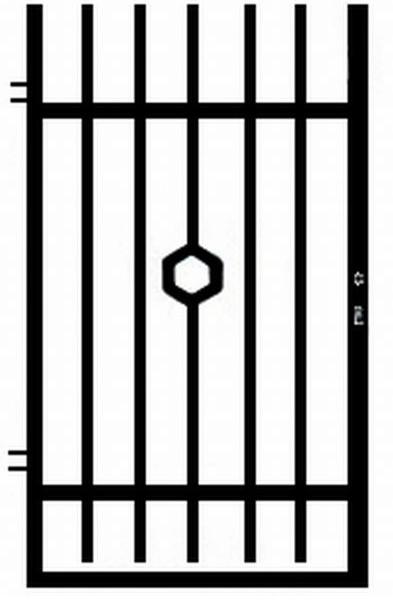

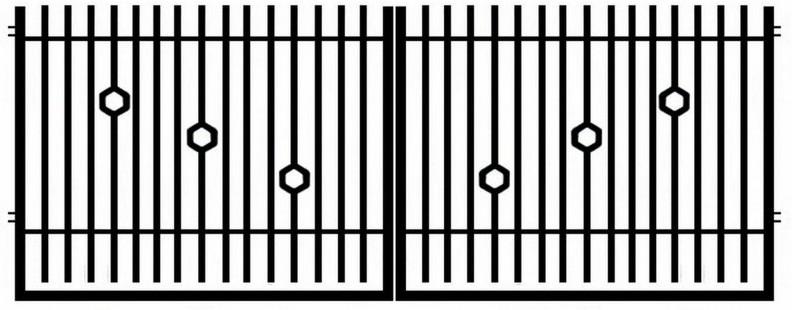

8 1.4 Opis techniczny urządzeń Urządzenia małej architektury powinny być ciekawe i estetyczne, trwałe i bezpieczne. Urządzenia ponad to powinny być objęte minimum 3 letnim okresem gwarancji. Dopusznr. str Przeznaczenie obiektu i jego charakterystyka Projekt przewiduje zagospodarowanie przedmiotowego terenu urządzeniami rekreacyjnymi dla psów. Przedmiotowy teren wygrodzono ogrodzeniem metalowym kutym. Na terenie usytuowano obiekty małej architektury przeznaczone dla psów. Wybieg został wyposażony w śluzę. Wszystkie elementy i detale zostały tak dobrane aby zapewnić maksymalny komfort z użytkowania obiektu. 1.2 Parametry obiektu nawierzchnia z piasku płukanego (psia toaleta) gr. 0-2mm, P=9,18m², nawierzchnia trawiasta istniejąca do pozostawienia P=438,82m² powierzchnia wybiegu dla psów ogółem P=448,00m² nawierzchnia z polbruku gr 6cm P=27,36m² 1.3 Rozwiązania konstrukcyjno-budowlane Zaprojektowano zestawy i urządzenia wykonane z drewna klejonego minimalnie 5- cio warstwowego o przekroju minimalnym 100 x 100 mm, frezowanego wzdłużnie minimalnie podwójnie w celu zmniejszenia poprzecznych naprężeń wewnętrznych pęknięć oraz z materiałów barwionych w masie ( z polistyrenu spienionego ekologicznego materiału barwionego w masie, odpornego na warunki atmosferyczne, działania grzybów i pleśni, nie podlegającego korozji atmosferycznej, który podlega recyklingowi i chroni środowisko naturalne lub HDPE). Elementy pionowe drewniane zakończone od góry plastikowym, a metalowe kapturkiem z tworzywa sztucznego. Do łączenia elementów powinno stosować się śruby maszynowe ocynkowane. Wszystkie połączenia śrubowe winny być zasłonięte zaślepkami dwuczęściowymi a tam gdzie jest to niemożliwe nakrętki wystające należy zakryć plastikowymi zaślepkami. Drewniane elementy konstrukcyjne kotwione w ziemi należy zabezpieczyć przed wilgocią z podłoża poprzez zastosowanie marek stalowych zabezpieczonych antykorozyjnie i malowanych proszkowo kotwionych w stopach fundamentowych. Elementy stalowe dotyczące urządzeń powinny być ocynkowane i pomalowane. Warstwy nawierzchni: utwardzenie z polbruku: kostka betonowa polbruk gr 6cm. podsypka piaskowo-cementowa gr 5cm podsypka żwirowa gr 10cm grunt rodzimy nawierzchnia trawiasta istniejące warstwy trawy nawierzchnia z piasku piasek płukany gr 0-2mm gr 30cm grunt rodzimy

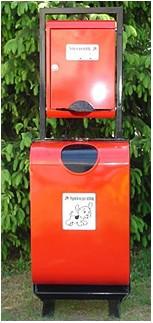

9 nr. str. 10 cza się urządzenia różnych producentów przy zachowaniu określonych w projekcie minimalnych wymiarów, materiałów i funkcji oraz minimalnego składu urządzeń. Urządzenia powinny wyglądem przypominać przedstawione wizualizacje zamieszczone w poniższej części Kosz na psie odchody z podajnikiem - materiał: blacha ocynkowana, malowana proszkowo, - wyposażony w wewnętrzne, wyjmowane wiadro ocynkowane pojemności 50 litrów, - otwór wrzutowy samoczynnie zasłaniany klapą po wrzuceniu worka, - wyposażony w podajnik na worki, jednorazowe załadowanie kilkuset worków, - podajnik i kosz zamykane na klucz, - stelaż wykonany z zamkniętych profili stalowych, nie ma wewnętrznej korozji, - podstawa kosza przystosowana do przykręcenia do twardego podłoża, - opcjonalnie możliwe wykonanie stojaka dostosowanego do zakotwiczenia w gruncie, - kolor: szary, - kolorowe opisy informują o przeznaczeniu i propagują sprzątanie po psach, - wymiary: 140 x 45 x 30 cm (wys. x szer. x gł.), Ogrodzenie Ogrodzenie w kolorze czarnym. ogrodzenia metalowe Poszczególne elementy ogrodzenia łączone śrubami. Słupki wbetonowane w podłoże na głębokości 80cm. Wysokość ogrodzenia 1,2m. Materiał stal ocynkowana pomalowana na czarno. Słupek o wymiarach 40x40x2000mm. Na terenie przewidzianym pod wygrodzenie występuje nachylenie terenu. Ogrodzenie należy zamontować wykorzystując stopniowanie poszczególnych jego elmentów. W ogrodzeniu przewidziano furtki o szerokości min 0,9m

10 nr. str. 11

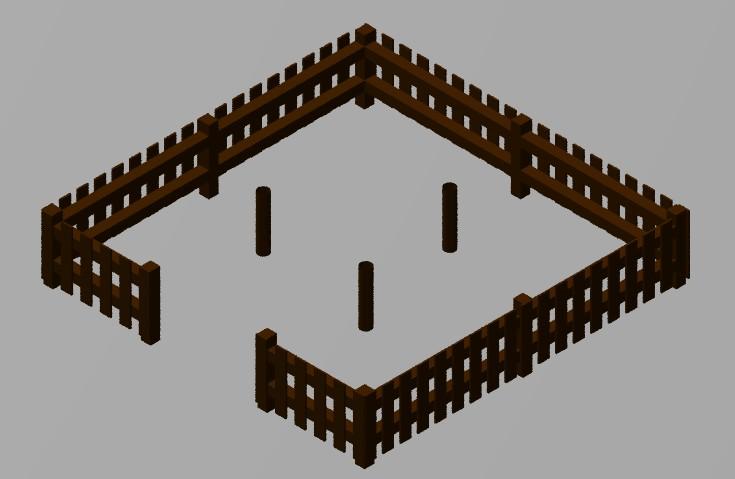

11 nr. str Psia toaleta mała Wymiary 300x300x60cm Wykonana ze szczebelków polistyrenu spienionego ekologicznego materiału barwionego w masie, odpornego na warunki atmosferyczne, działania grzybów i pleśni, nie wymagającego konserwacji. Nie dopuszcza się ogrodzenia drewnianego. Minimalna grubość szczebelków 20 mm. Słupki pionowe - metalowe malowane proszkowo. W toalecie zaprojektowano 3 słupki drewniane o średnicy 10cm i wysokości 50cm. W toalecie na głebokość 30cm nalezy wybrać grunt rodzimy i zasypać piaskiem płukanym o frakcji 0-2mm. Psia toaleta w kolorze ciemnym brązowym. Wokół psiej toalety zaprojektowano wyłożenie obrzeży betonowych 6x20x100cm.

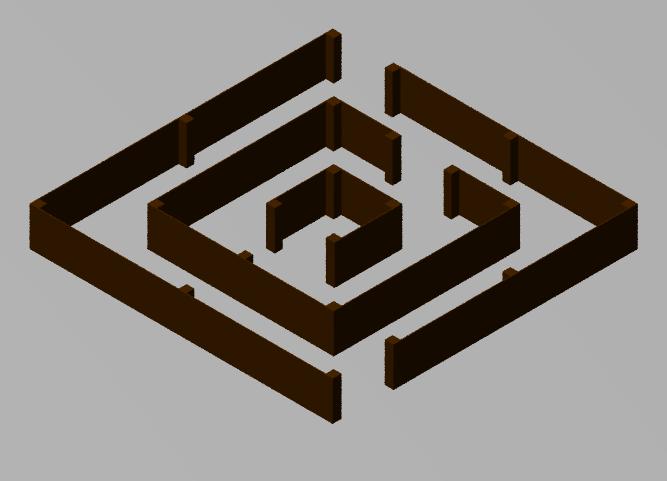

12 nr. str Labirynt mały wymiary 387x387x65cm Wykonany z konstrukcji nośnej z polistyrenu spienionego ekologicznego materiału barwionego w masie, odpornego na warunki atmosferyczne, działania grzybów i pleśni, nie wymagającego konserwacji o przekroju minimalnym 75x40mm. Nie dopuszcza się labiryntu drewnianego. Balustrady wykonane ze sklejki wodoodpornej gr 15mm pokrytej folią melaminową (z góry zabezpieczoną zaślepką). Labirynt w kolorze ciemnym brązowym.

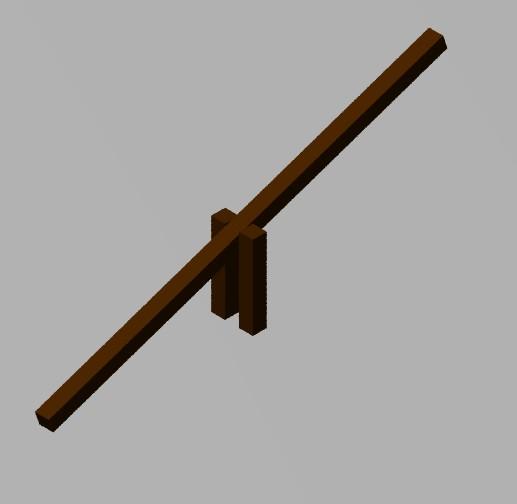

13 nr. str Równoważnia mała Wymiary 30x300x60cm Wykonana z drewna klejonego minimum pięcio-warstwowo o przekroju minimalnym 100x100mm, frezowanego wzdłużnie minimalnie podwójnie w celu zmniejszenia poprzecznych naprężeń wewnętrznych pęknięć. Równoważnia zamocowana za pośrednictwem metalowej podstawy. Równoważnia w kolorze ciemnym brązowym.

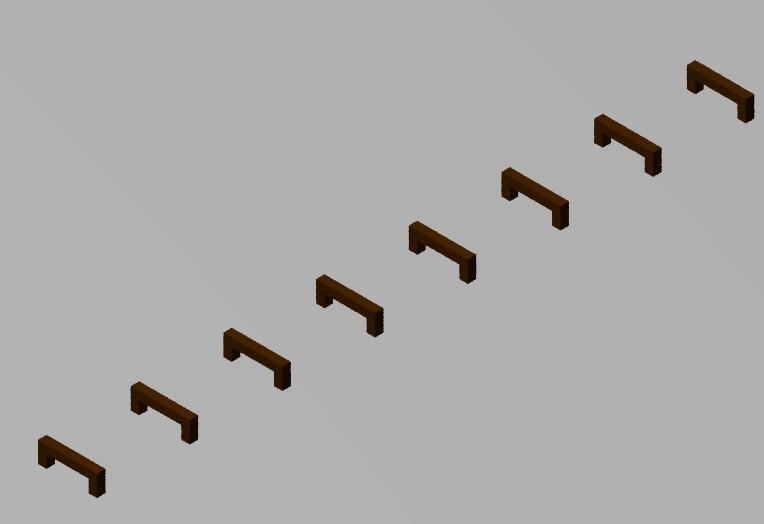

14 nr. str Płotki 25cm Wymiary 10x70x25cm Wykonane z polistyrenu spienionego ekologicznego materiału barwionego w masie, odpornego na warunki atmosferyczne, działania grzybów i pleśni, nie wymagającego konserwacji o przekroju minimalnym 75x40mm. Nie dopuszcza się płotków drewnianych. Płotki w kolorze ciemnym brązowym.

15 nr. str Płotki 35cm Wymiary 10x70x35cm Wykonane z polistyrenu spienionego ekologicznego materiału barwionego w masie, odpornego na warunki atmosferyczne, działania grzybów i pleśni, nie wymagającego konserwacji o przekroju minimalnym 75x40mm. Nie dopuszcza się płotków drewnianych. Płotki w kolorze ciemnym brązowym.

16 nr. str Pochylnia skośna mała Wymiary 40x120x60cm Konstrukcja nośna wykonana z polistyrenu spienionego ekologicznego materiału barwionego w masie, odpornego na warunki atmosferyczne, działania grzybów i pleśni, nie wymagającego konserwacji o przekroju minimalnym 75x40mm oraz z desek kompozytowych niewymagających konserwacji wykonanych z pyłu drzewnego oraz polimerów wyokiej gęstości o przekroju minimalnym 140x40mm. Pochylnia w kolorze ciemnym brązowym

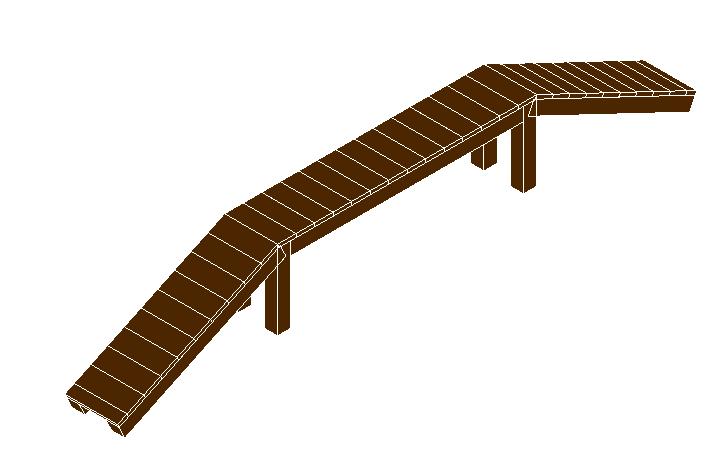

17 nr. str Pochylnia płaska Wymiary 40x440x60cm Konstrukcja nośna wykonana z polistyrenu spienionego ekologicznego materiału barwionego w masie, odpornego na warunki atmosferyczne, działania grzybów i pleśni, nie wymagającego konserwacji o przekroju minimalnym 75x40mm oraz z desek kompozytowych niewymagających konserwacji wykonanych z pyłu drzewnego oraz polimerów wysokiej gęstości o przekroju minimalnym 140x40mm. Pochylnia w kolorze ciemnym brązowym.

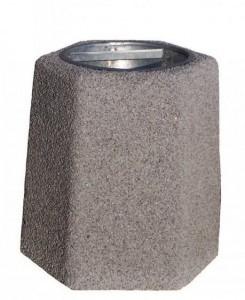

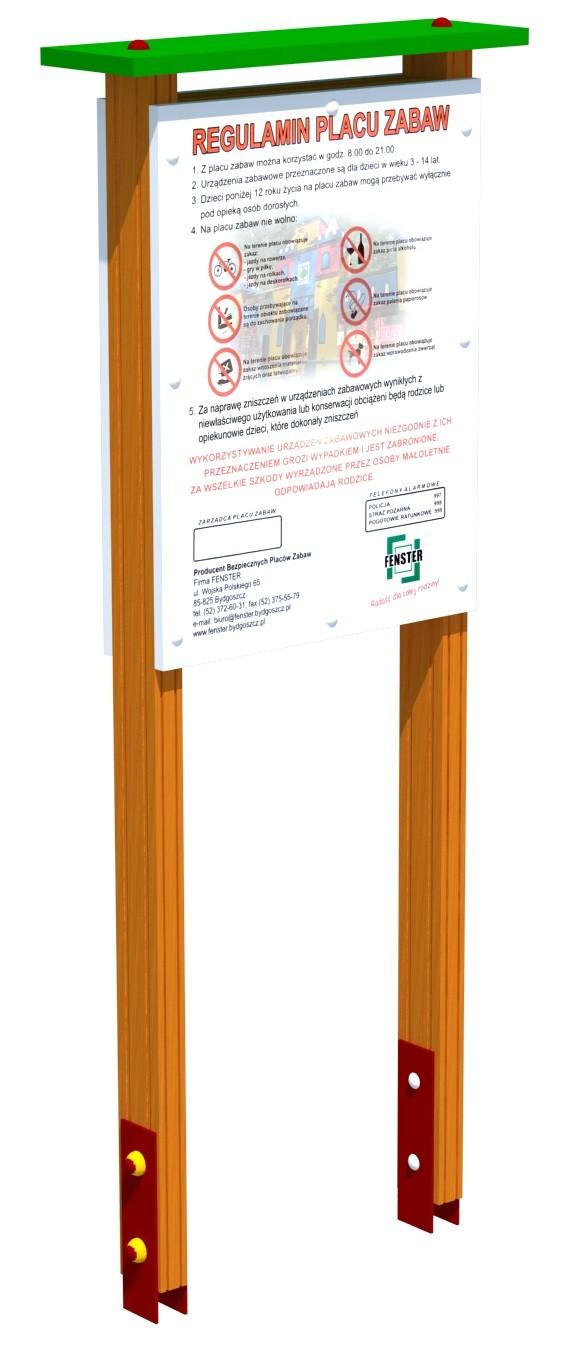

18 nr. str Kosz na śmieci Wymiary: pojemność 40 l wysokość 60 cm szerokość 60 cm waga 160 kg kolor jasnobeżowy Materiał: kamień płukany, wkład z blachy ocynkowanej z popielniczką Regulamin dwustronny Wymiary urządzenia: 0,60x0,20 m Wysokość: 1,80 m Konstrukcja nośna wykonana z polistyrenu spienionego ekologicznego materiału barwionego w masie, odpornego na warunki atmosferyczne, działania grzybów i pleśni, nie wymagającego konserwacji o przekroju minimalnym 90x90mm. Regulamin uzbrojony w dwie tablice Ławka żeliwna z listwami z tworzywa sztucznego Wymiary ławki: 1,80x0,50x0,80 m

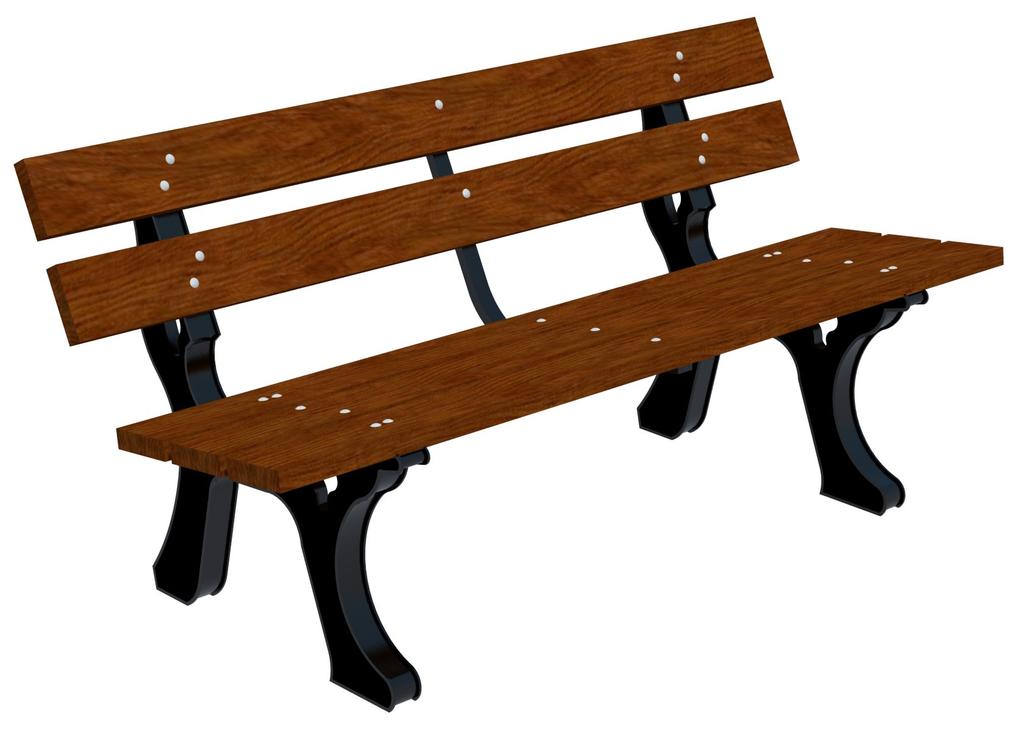

19 nr. str. 20 Minimalny skład urządzenia: -nogi żeliwne 2 szt. -listwy z tworzywa barwionego w masie 5 szt. Nogi ławki wykonane z wysokogatunkowego żeliwa. Siedziska i oparcie wykonane w całości z ekologicznego materiału barwionego w masie w całym przekroju nie dopuszcza się siedzisk z listwami drewnianymi. Listwy o przekroju minimalnym 100x37x1800mm w kolorze brązowym materiał niewymagający konserwacji, malowania i impregnacji. Ławkę należy wbetonować w grunt Stojak na rower

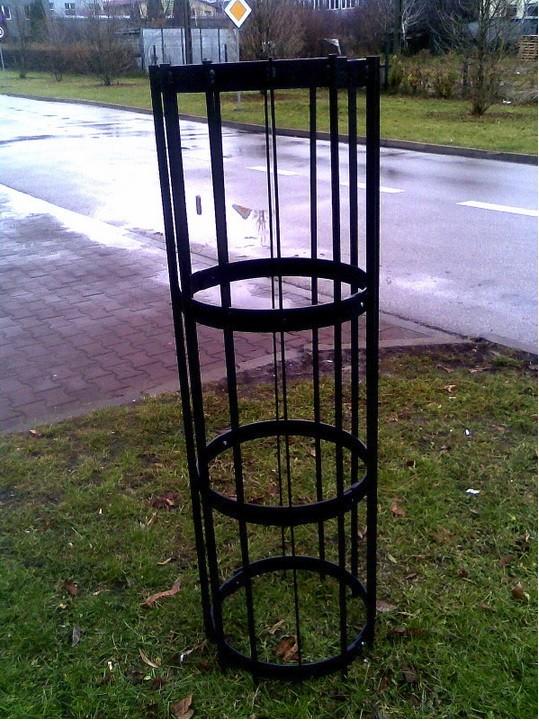

20 nr. str. 21 Stojak rowerowy dwu-stanowiskowy. Wykonany ze stali pomalowanej na czarno. Stojak zamocowany w gruncie na pośrednictwem betonowej podstawy Osłona na drzewa Wysokość całkowita(cm): od 50 do 175cm Średnica (cm):φ 250 Części metalowe zabezpieczone ocynkiem i farbami proszkowymi. Kolor czarny. Montaż produkt jest przystosowany do montażu na stałe za pomocą śrub skręcający dwie połówki osłon ze sobą. Na dole są elementy wchodzące w ziemie.

21 nr. str Charakterystyka ekologiczna. Przedmiotowy wybieg dla psów zaprojektowano zgodnie z obecnym stanem wiedzy, warunkami terenowymi i możliwościami technicznymi. Nowoczesne rozwiązania techniczne i technologiczne zastosowane w projekcie budowlanym zostały przyjęte właściwie i nie odbiegają od standardów stosowanych w tego typu obiektach na obszarze kraju i za granicą i w znacznym stopniu eliminują ewentualne wystąpienie sytuacji nadzwyczajnego zagrożenia środowiska. Zaproponowane w projekcie rozwiązania techniczne dotyczące wentylacji i technologii ograniczają ewentualny niekorzystny wpływ na środowisko do granic działki. Projektowana lokalizacja obiektów jest wariantem najbardziej korzystnym dla środowiska. 2.1 Faza budowy. W trakcie realizacji planowanego przedsięwzięcia uciążliwość prac budowlanych sprowadzi się głównie do hałasu związanego z robotami ziemnymi oraz budowlano montażowymi. Poziom hałasu w czasie tych robót nie jest oceniany przez normy i specjalne rozporządzenia, i w związku z tym nie podlega ograniczeniom wynikającym z

22 nr. str. 23 przepisów ochrony środowiska. Należy jednak wykluczyć pracę sprzętu ciężkiego i transportowego o dużej mocy akustycznej w porze nocnej. Źródłem niezorganizowanego, dopuszczalnego w fazie budowy zanieczyszczenia powietrza będzie ruch pojazdów dowożących materiały budowlane, pracowników, roboty drogowe związane z urządzeniem terenu, prace spawalnicze i malarskie oraz roboty budowlano montażowe. Z uwagi na zróżnicowaną w czasie ilość zużywanych materiałów budowlanych, w/w źródła powinny mieć niewielki wpływ na zanieczyszczenie powietrza. Powstające ilości pyłu oraz zanieczyszczeń gazowych powinny ograniczyć się swoim oddziaływaniem do ogrodzonego terenu budowy. Ze względu na charakter zagospodarowania otoczenia lokalizacji nowego obiektu, wymienione rodzaje oddziaływań fazy budowy będą praktycznie niezauważalne. W fazie realizacji wpływ prowadzonych robót ziemnych na wody podziemne i powierzchniowe powinien ograniczyć się do niewielkich spływów zanieczyszczeń niesionych z wodami opadowymi na pobliskie tereny niezabudowane. Mogą to być różnego rodzaju spływy szlamu zanieczyszczonego wapnem lub cementem przy betoniarce. Sytuacje takie można skutecznie eliminować poprzez odpowiedni nadzór nad pracą tego urządzenia a ewentualne oddziaływanie będzie powierzchowne. Wody podziemne poziomu użytkowego wgłębne są praktycznie poza zasięgiem możliwości zanieczyszczenia. Wpływ na glebę i szatę roślinną w fazie budowy ograniczy się do terenu gdzie będą prowadzone roboty ziemne i budowlano montażowe. W trakcie robót nie będzie potrzeby dokonywania wycinki drzew ani dewastacji istniejącej zieleni o charakterze użytkowym. Hałas, pylenie, wyziewy substancji toksycznych mogą być szkodliwe lub uciążliwe dla pracowników wykonujących poszczególne roboty budowlane. Uciążliwości te powinny być ograniczone do minimum poprzez odpowiednie zabezpieczenia wynikające z przepisów BHP i odpowiednią organizację robót. Powstałe w trakcie budowy odpady takie jak gruz, szkło powinny być odpowiednio wykorzystane lub wywożone na składowisko odpadów. 2.2 Faza normalnej eksploatacji. Wpływ na zdrowie ludzi Z rozwiązań projektowych wynika, że zasadnicza uciążliwość inwestycji nie wystąpi poza działkami będącymi we władaniu inwestora. Wpływ na stan powietrza atmosferycznego Eksploatacja obiektu i związanych z nią emitorów nie będzie powodować przekroczeń obowiązujących wartości stężeń zanieczyszczeń i wartości odniesienia poza teren rozpatrywanej inwestycji Wpływ na klimat akustyczny Obiekt z projektowanym wyposażeniem i przeznaczeniem funkcjonalnym nie wprowadza szczególnej emisji hałasów i wibracji, nie powoduje też szczególnego podwyższenia poziomu hałasu. Przy zastosowaniu projektowanych rozwiązań budowlanych oraz technologicznych poziom hałasu nie przekroczy dopuszczalnych norm dla tego typu obiektów. Wpływ na wody powierzchniowe i podziemne. Projektowany wybieg dla psów nie będzie wpływał negatywnie na wody podziemne i powierzchniowe. Wpływ na istniejący drzewostan, powierzchnie ziemi, glebę Obiekt z uwagi na kontekst lokalizacyjny i rozwiązania technologiczne nie powoduje szczególnego zacienienia otoczenia, naruszenia układów korzeniowych drzew, nie

23 nr. str. 24 wprowadza również szczególnych zakłóceń w ekologicznej charakterystyce powierzchni ziemi i gleby. Charakter użytkowania wybiegu dla psów nie wpływa negatywnie na zachowanie biologicznie czynnego terenu poza obrębem opracowania. Wpływ na dobra materialne, dobra kultury, krajobraz Nie przewiduje się zmian w dotychczasowym sposobie użytkowania terenu poza ogrodzeniem działki. Lokalizacja i normalna eksploatacja wybiegu dla psów nie będzie miała wpływu na dobra materialne i dziedzictwo kulturowe otaczających miejscowości. Nie wpłynie też negatywnie na zmianę krajobrazu. 3.0 Część rysunkowa Rzut poziomy wybiegu dla psów rys nr A1 Szczegóły fundamentowania rys nr A2 inż. Piotr Schulz upr. arch.-konstr. GP-KZ-7342/ 148/93, GP-KZ-7342/149/93 asystent projektanta mgr inż. Artur Tusznio architektura,

24 nr. str. 27 C. Dokumenty formalno prawne.

25 nr. str. 28 Opinia geologiczna. Opinia geologiczna Na podstawie rozporządzenia MSWiA z dnia r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych (Dz.U. poz.463) budynek zaliczono do pierwszej kategorii geotechnicznej (proste warunki gruntowe 1 lub 2 kondygnacyjne budynki). Przyjęto posadowienie na gł.0,8 m poniżej poziomu terenu. Grunt nośny stanowi piasek w stanie średniozagęszczonym. Przyjęto dopuszczalne naprężenie 0.150MPa. Po dokonaniu odkrywki gruntu na głębokości 1.50 m poniżej poziomu terenu w miejscu budowy, nie stwierdzono wód gruntownych. inż. Piotr Schulz upr. arch.-konstr. GP-KZ-7342/ 148/93, GP-KZ-7342/149/93

26 nr. str. 29 Informacja bezpieczeństwa i ochrony zdrowia Nazwa obiektu: Inwestor/ adres: Lokalizacja inwestycji: Branża: Stadium: BUDOWA WYBIEGU DLA PSÓW PRZY UL. UNIWERSYTECKIEJ GMINA MIASTO TORUŃ, UL. WAŁY GENERAŁA SIKORSKIEGO 8, TORUŃ działka nr ewid. 65, obręb 18, architektoniczna projekt budowlany

27 nr. str. 30 Informacja bezpieczeństwa i ochrony zdrowia Roboty budowlane powinny być wykonywane zgodnie z projektem organizacji robót wraz z projektem technologii montażu. Pracownicy budowy powinni być zapoznani z tym projektem Teren budowy powinien być ogrodzony Przy wykonywaniu robót na tych budowach występuje między innymi ryzyko od następujących zagrożeń: od upadku przedmiotów z wysokości, od potrącenia pojazdem, uderzenia lub pochwycenia ruchomą częścią maszyny, porażenie prądem elektrycznym, od żrących substancji chemicznych, upadek człowieka z wysokości, poślizgnięcie się na płaszczyźnie( szczególnie w okresie zimowym), przysypanie człowieka ziemią w wykopie, uszkodzenie organizmu od ręcznego dźwigania zbyt dużych ciężarów, od natężenia hałasu, od wybuchu gazów technicznych, od uderzenia przedmiotem, od drgań mechanicznych Osoby przebywające na budowie powinny używać przy poszczególnych pracach następujący sprzęt ochrony osobistej: kaski przy zagrożeniu upadku przedmiotu lub człowieka z wysokości, buty z noskami stalowymi, okulary ochronne, ochronniki słuchu, ubrania i obuwie ochronne, narzędzia i sprzęt dielektryczny, szelki bezpieczeństwa z linkami asekuracyjnymi, rękawice ochronne itp.` 1.5. Pracownicy zatrudnieni na budowie powinni mieć następujące przeszkolenie bhp: - wstępne ogólne - podstawowe lub okresowe - stanowiskowe 1.6. Wszyscy pracownicy budowy powinni mieć odpowiednie badania lekarskie, stosowne do rodzaju wykonywanej pracy, w tym pracujący na wysokości badania lekarskie wysokościowe Podczas pracy poszczególnych maszyn na budowie powinny być umieszczone na widocznym miejscu instrukcje bezpiecznej obsługi: betoniarki l, tarczówki, tynkownicy, mixokreta, wyciągu WBT 600 itp Pracownicy obsługujący maszyny powinni mieć odpowiednie przeszkolenia i uprawnienia, wydane między innymi przez Urząd Dozoru Technicznego. Operator oddalający się od maszyny powinien ją wyłączyć i zabezpieczyć przed dostępem osób niepowołanych Maszyny i urządzenia na budowie powinny być poddawane okresowym przeglądom przez montażystów, operatorów, konserwatorów lub przez Urząd Dozoru Technicznego Składowanie materiałów i roboty budowlano montażowe wykonać zgodnie z projektem organizacji robót Okresowo powinny być wykonywane pomiary izolacyjności i zerowania urządzeń i instalacji elektrycznych Rusztowania powinny być obsługiwane zgodnie z DTR- kami przez pracowników przeszkolonych i którzy zdali egzamin w Instytucie Mechanizacji Budownictwa i Górnictwa Skalnego w Warszawie. Rusztowania można eksploatować dopiero po odbiorze przez Kierownictwo Budowy z zapisem w Dzienniku Budowy. Rusztowania metalowe powinny być uziemione. Ponieważ budynek jest wznoszony bezpośrednio przy ulicach, na rusztowaniach zewnętrznych należy zakładać siatki ochronne.

28 nr. str Przy pracach na wysokościach i montażowych powinny być ustalane strefy ochronne na odległość 6 m od źródła zagrożenia, wyznaczane barierkami i oznaczane tablicami ostrzegawczymi. Gdy strefa niebezpieczna będzie wychodzić poza ogrodzony teren należy wyznaczyć pracownika, który będzie ostrzegał osoby postronne o zagrożeniach Ściany wykopów należy zabezpieczyć przed osunięciem się ziemi przez zastosowanie obudów lub wykonywanie skarp o bezpiecznym nachyleniu Przy pracach na wysokościach większych niż 1 m, jeśli pracownicy nie są zabezpieczeni szelkami, należy montować barierki ochronne. Otwory w stropach mniejsze przykrywać, większe grodzić barierkami Na budowie powinny być umieszczane odpowiednie tablice ostrzegawcze: zabraniające wstępu na budowę osobom nieupoważnionym, oznaczające strefę niebezpieczną przy montażu, informujące o pracy na wysokościach itp Roboty budowlane należy przerwać przy słabym oświetleniu, na wysokości przy złych warunkach atmosferycznych, to znaczy przy silnym wietrze, gołoledzi, intensywnych opadach, przy wyładowaniach atmosferycznych Na budowie należy przestrzegać przepisy przeciwpożarowe, powinien być sprawny sprzęt gaśniczy Wszystkie roboty wykonać zgodnie z rozporządzeniem Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia 28 marca 1972 r. w sprawie bezpieczeństwa i higieny pracy przy wykonaniu robót budowlano montażowych i rozbiórkowych. projektant inż. Piotr Schulz upr. arch.-konstr. GP-KZ-7342/ 148/93, GP-KZ-7342/149/93 ul. Akacjowa Charzykowy

29 nr. str. 32 Uprawnienia projektantów, dokumenty potwierdzające przynależność do Izby Inżynierów Uzgodnienia
