1 ul. Sienkiewicza 3a/3, Kamień Krajeński egz. nr. 1 PROJEKT BUDOWLANY Nazwa obiektu: Inwestor/ adres: Lokalizacja inwestycji: Branża: Stadium: BUDOWA WYBIEGU DLA PSÓW WZÓR 1 GMINA MIASTO TORUŃ, UL. WAŁY GENERAŁA SIKORSKIEGO 8, TORUŃ architektoniczna, projekt budowlany Zgodnie z art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity: Dz. U. nr 207, poz z 2003 r. z późniejszymi zmianami) oświadczamy, iż niniejszy projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. projektant architektura, mgr inż. Mirosława Pilarska upr. arch.-konstr. 472/68 asystent projektanta mgr inż. Artur Tusznio architektura

2 SPIS TREŚCI 1.Architektura Dane ogólne Warunki lokalizacyjne Przeznaczenie obiektu i jego charakterystyka Parametry obiektu Rozwiązania konstrukcyjno-budowlane Opis techniczny urządzeń Kosz na psie odchody z podajnikiem Ogrodzenie panelowe z furtką i bramą Psia toaleta mała Równoważnia mała Płotki 25cm Płotki 35cm Pochylnia skośna mała Pochylnia płaska Kosz na śmieci Regulamin dwustronny Ławka żeliwna z listwami z tworzywa sztucznego Zieleń Charakterystyka ekologiczna Faza budowy Faza normalnej eksploatacji Część rysunkowa Rzut poziomy wybiegu dla psów rys nr A Szczegóły fundamentowania rys nr A Dokumenty formalno prawne Uprawnienia projektantów, dokumenty potwierdzające przynależność do Izby Inżynierów...25

3 1. Architektura.

4 1.1. Dane ogólne Niniejszy projekt autorstwa Biuro Projektowe ARTU Artur Tusznio chroniony jest zgodnie z ustawą o prawie autorskim i prawach pokrewnych Zakres zmian adaptacyjnych nie wymagających zgody autora: zmiana lokalizacji urzadzeń małej architektury zmiana lokalizacji bramy i furtki zmiana fundamentów wynikająca z dostosowania do lokalnych warunków gruntowych zmiana w ilości i rodzaju urządzeń małej architektury przy zachowaniu parametrów urządzeń dotyczących funkcji i materiałów zmiany w niwelacji terenu zmiany zieleni dotyczące nasadzeń i przesadzeń drzew i krzewów 1.2. Warunki lokalizacyjne Lokalizację wybiegu przewiduje się na terenie z zapewnionym dojazdem i odpowiednią powierzchnią manewrową. Teren zakłada się jako płaski oraz pokryty zielenią w formie trawnika Przeznaczenie obiektu i jego charakterystyka Projekt przewiduje zagospodarowanie terenu urządzeniami rekreacyjnymi dla psów. Przedmiotowy teren wygrodzono ogrodzeniem panelowym. Na terenie usytuowano obiekty małej architektury przeznaczone dla psów. Wszystkie elementy i detale zostały tak dobrane aby zapewnić maksymalny komfort z użytkowania obiektu Parametry obiektu nawierzchnia z piasku (psia toaleta) gr. 0-2mm, P=9,18m², nawierzchnia trawiasta istniejąca P=515,82m² powierzchnia wybiegu dla psów ogółem P=525,00m² Rozwiązania konstrukcyjno-budowlane Zaprojektowano zestawy i urządzenia wykonane z drewna klejonego minimalnie 5- cio warstwowego o przekroju minimalnym 100 x 100 mm, frezowanego wzdłużnie minimalnie podwójnie w celu zmniejszenia poprzecznych naprężeń wewnętrznych pęknięć oraz z materiałów barwionych w masie ( z polistyrenu spienionego ekologicznego materiału barwionego w masie, odpornego na warunki atmosferyczne, działania grzybów i pleśni, nie podlegającego korozji atmosferycznej, który podlega recyklingowi i chroni środowisko naturalne lub HDPE). Elementy pionowe drewniane zakończone od góry plastikowym, a metalowe kapturkiem z tworzywa sztucznego. Do łączenia elementów powinno stosować się śruby maszynowe ocynkowane. Wszystkie połączenia śrubowe winny być zasłonięte zaślepkami dwuczęściowymi a tam gdzie jest to niemożliwe nakrętki wystające należy zakryć

5 plastikowymi zaślepkami. Drewniane elementy konstrukcyjne kotwione w ziemi należy zabezpieczyć przed wilgocią z podłoża poprzez zastosowanie marek stalowych zabezpieczonych antykorozyjnie i malowanych proszkowo kotwionych w stopach fundamentowych. Elementy stalowe dotyczące urządzeń powinny być ocynkowane i pomalowane. Warstwy nawierzchni: nawierzchnia trawiasta istniejące warstwy trawy nawierzchnia z piasku piasek frakcji 0-2mm gr 30cm grunt rodzimy Opis techniczny urządzeń Urządzenia małej architektury powinny być ciekawe i estetyczne, trwałe i bezpieczne. Urządzenia ponad to powinny być objęte minimum 3 letnim okresem gwarancji. Dopuszcza się urządzenia różnych producentów przy zachowaniu określonych w projekcie minimalnych wymiarów, materiałów i funkcji oraz minimalnego składu urządzeń. Urządzenia powinny wyglądem przypominać przedstawione wizualizacje zamieszczone w poniższej części Kosz na psie odchody z podajnikiem - materiał: blacha ocynkowana, malowana proszkowo, - wyposażony w wewnętrzne, wyjmowane wiadro ocynkowane pojemności 50 litrów, - otwór wrzutowy samoczynnie zasłaniany klapą po wrzuceniu worka, - wyposażony w podajnik na worki, jednorazowe załadowanie kilkuset worków, - podajnik i kosz zamykane na klucz, - stelaż wykonany z zamkniętych profili stalowych, nie ma wewnętrznej korozji, - podstawa kosza przystosowana do przykręcenia do twardego podłoża, - opcjonalnie możliwe wykonanie stojaka dostosowanego do zakotwiczenia w gruncie,

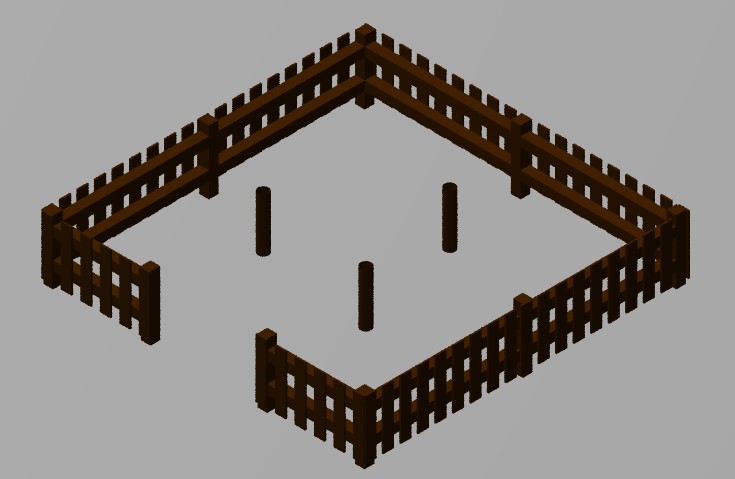

6 - kolor: szary, - kolorowe opisy informują o przeznaczeniu i propagują sprzątanie po psach, - wymiary: 140 x 45 x 30 cm (wys. x szer. x gł.), Ogrodzenie panelowe z furtką i bramą Zastosowane materiały:konstrukcja ocynkowana i malowana proszkowo wysokość ogrodzenia min 1,20 m. Jako wejście na plac przewidziano furtkę jednoskrzydłową o szerokości min 125cm oraz bramę. Ogrodzenie należy wykonać z panela 3D, drut o średnicy min 5mm. Ogrodzenie nie może posiadać ostro zakończonych elementów Psia toaleta mała Wymiary 300x300x60cm Wykonana ze szczebelków polistyrenu spienionego ekologicznego materiału barwionego w masie, odpornego na warunki atmosferyczne, działania grzybów i pleśni, nie wymagającego konserwacji. Nie dopuszcza się ogrodzenia drewnianego. Minimalna grubość szczebelków 20 mm. Słupki pionowe - metalowe malowane proszkowo. W toalecie zaprojektowano 3 słupki drewniane o średnicy 15cm i wysokości 50cm. W toalecie na głębokość 30cm należy wybrać grunt rodzimy i zasypać piaskiem o frakcji 0-2mm. Psia toaleta w kolorze ciemnym brązowym. Wokół psiej toalety zaprojektowano wyłożenie obrzeży betonowych 6x20x100cm.

7 Równoważnia mała Wymiary 30x300x60cm Wykonana z drewna klejonego minimum pięcio-warstwowo o przekroju minimalnym 100x100mm, frezowanego wzdłużnie minimalnie podwójnie w celu zmniejszenia poprzecznych naprężeń wewnętrznych pęknięć. Równoważnia zamocowana za pośrednictwem metalowej podstawy. Równoważnia w kolorze ciemnym brązowym.

8

9 Płotki 25cm Wymiary 10x70x25cm Wykonane z polistyrenu spienionego ekologicznego materiału barwionego w masie, odpornego na warunki atmosferyczne, działania grzybów i pleśni, nie wymagającego konserwacji o przekroju minimalnym 75x40mm. Nie dopuszcza się płotków drewnianych. Płotki w kolorze ciemnym brązowym. Ilość płotków szt 5

10 Płotki 35cm Wymiary 10x70x35cm Wykonane z polistyrenu spienionego ekologicznego materiału barwionego w masie, odpornego na warunki atmosferyczne, działania grzybów i pleśni, nie wymagającego konserwacji o przekroju minimalnym 75x40mm. Nie dopuszcza się płotków drewnianych. Płotki w kolorze ciemnym brązowym. Ilość płotków szt 5

11 Pochylnia skośna mała Wymiary 40x120x60cm Konstrukcja nośna wykonana z polistyrenu spienionego ekologicznego materiału barwionego w masie, odpornego na warunki atmosferyczne, działania grzybów i pleśni, nie wymagającego konserwacji o przekroju minimalnym 75x40mm oraz z desek kompozytowych niewymagających konserwacji wykonanych z pyłu drzewnego oraz polimerów wysokiej gęstości o przekroju minimalnym 140x40mm. Pochylnia w kolorze ciemnym brązowym

12 Pochylnia płaska Wymiary 40x440x60cm Konstrukcja nośna wykonana z polistyrenu spienionego ekologicznego materiału barwionego w masie, odpornego na warunki atmosferyczne, działania grzybów i pleśni, nie wymagającego konserwacji o przekroju minimalnym 75x40mm oraz z desek kompozytowych niewymagających konserwacji wykonanych z pyłu drzewnego oraz polimerów wysokiej gęstości o przekroju minimalnym 140x40mm. Pochylnia w kolorze ciemnym brązowym.

13 Kosz na śmieci Wymiary: pojemność 40 l wysokość 60 cm szerokość 60 cm waga 160 kg kolor jasnobeżowy Materiał: kamień płukany, wkład z blachy ocynkowanej z popielniczką Regulamin dwustronny Wymiary urządzenia: 0,60x0,20 m Wysokość: 1,80 m Konstrukcja nośna wykonana z polistyrenu spienionego ekologicznego materiału barwionego w masie, odpornego na warunki atmosferyczne, działania grzybów i pleśni, nie wymagającego konserwacji o przekroju minimalnym 90x90mm. Regulamin uzbrojony w dwie tablice. Na regulaminie należy umieścić treść w uzgodnieniu z Inwestorem.

14 Ławka żeliwna z listwami z tworzywa sztucznego Wymiary ławki: 1,80x0,50x0,80 m Minimalny skład urządzenia: -nogi żeliwne 2 szt. -listwy z tworzywa barwionego w masie 5 szt. Nogi ławki wykonane z wysokogatunkowego żeliwa. Siedziska i oparcie wykonane w całości z ekologicznego materiału barwionego w masie w całym przekroju nie dopuszcza się siedzisk z listwami drewnianymi. Listwy o przekroju minimalnym 100x37x1800mm w kolorze brązowym materiał niewymagający konserwacji, malowania i impregnacji. Ławkę należy wbetonować w grunt Zieleń Wybieg projektuje się posadowić na istniejącej nawierzchni trawiastej. Do odnowienia zakłada się niewielkie połacie trawnika uszkodzone w trakcie montażu ogrodzenia i urządzeń małej architektury Charakterystyka ekologiczna. Przedmiotowy wybieg dla psów zaprojektowano zgodnie z obecnym stanem wiedzy, warunkami terenowymi i możliwościami technicznymi. Nowoczesne rozwiązania techniczne i technologiczne zastosowane w projekcie budowlanym zostały przyjęte właściwie i nie odbiegają od standardów stosowanych w tego typu obiektach na obszarze kraju i za granicą i w znacznym stopniu eliminują ewentualne wystąpienie sytuacji

15 nadzwyczajnego zagrożenia środowiska. Zaproponowane w projekcie rozwiązania techniczne dotyczące wentylacji i technologii ograniczają ewentualny niekorzystny wpływ na środowisko do granic działki. Projektowana lokalizacja obiektów jest wariantem najbardziej korzystnym dla środowiska Faza budowy. W trakcie realizacji planowanego przedsięwzięcia uciążliwość prac budowlanych sprowadzi się głównie do hałasu związanego z robotami ziemnymi oraz budowlano montażowymi. Poziom hałasu w czasie tych robót nie jest oceniany przez normy i specjalne rozporządzenia, i w związku z tym nie podlega ograniczeniom wynikającym z przepisów ochrony środowiska. Należy jednak wykluczyć pracę sprzętu ciężkiego i transportowego o dużej mocy akustycznej w porze nocnej. Źródłem niezorganizowanego, dopuszczalnego w fazie budowy zanieczyszczenia powietrza będzie ruch pojazdów dowożących materiały budowlane, pracowników, roboty drogowe związane z urządzeniem terenu, prace spawalnicze i malarskie oraz roboty budowlano montażowe. Z uwagi na zróżnicowaną w czasie ilość zużywanych materiałów budowlanych, w/w źródła powinny mieć niewielki wpływ na zanieczyszczenie powietrza. Powstające ilości pyłu oraz zanieczyszczeń gazowych powinny ograniczyć się swoim oddziaływaniem do ogrodzonego terenu budowy. Ze względu na charakter zagospodarowania otoczenia lokalizacji nowego obiektu, wymienione rodzaje oddziaływań fazy budowy będą praktycznie niezauważalne. W fazie realizacji wpływ prowadzonych robót ziemnych na wody podziemne i powierzchniowe powinien ograniczyć się do niewielkich spływów zanieczyszczeń niesionych z wodami opadowymi na pobliskie tereny niezabudowane. Mogą to być różnego rodzaju spływy szlamu zanieczyszczonego wapnem lub cementem przy betoniarce. Sytuacje takie można skutecznie eliminować poprzez odpowiedni nadzór nad pracą tego urządzenia a ewentualne oddziaływanie będzie powierzchowne. Wody podziemne poziomu użytkowego wgłębne są praktycznie poza zasięgiem możliwości zanieczyszczenia. Wpływ na glebę i szatę roślinną w fazie budowy ograniczy się do terenu gdzie będą prowadzone roboty ziemne i budowlano montażowe. W trakcie robót nie będzie potrzeby dokonywania wycinki drzew ani dewastacji istniejącej zieleni o charakterze użytkowym. Hałas, pylenie, wyziewy substancji toksycznych mogą być szkodliwe lub uciążliwe dla pracowników wykonujących poszczególne roboty budowlane. Uciążliwości te powinny być ograniczone do minimum poprzez odpowiednie zabezpieczenia wynikające z przepisów BHP i odpowiednią organizację robót. Powstałe w trakcie budowy odpady takie jak gruz, szkło powinny być odpowiednio wykorzystane lub wywożone na składowisko odpadów Faza normalnej eksploatacji. Wpływ na zdrowie ludzi Z rozwiązań projektowych wynika, że zasadnicza uciążliwość inwestycji nie wystąpi poza działkami będącymi we władaniu inwestora. Wpływ na stan powietrza atmosferycznego Eksploatacja obiektu i związanych z nią emitorów nie będzie powodować przekroczeń obowiązujących wartości stężeń zanieczyszczeń i wartości odniesienia poza teren rozpatrywanej inwestycji Wpływ na klimat akustyczny Obiekt z projektowanym wyposażeniem i przeznaczeniem funkcjonalnym nie wprowadza
