1 nr str. 1 Nazwa obiektu: Inwestor/ adres: Lokalizacja inwestycji: Branża: Stadium: PROJEKT BUDOWLANY PRZEBUDOWA I BUDOWA NAWIERZCHNI NA PLACU SZKOLNYM SZKOŁY PODSTAWOWEJ NR 56 PRZY UL. KARPACKIEJ W BYDGOSZCZY MIASTO BYDGOSZCZ ul. JEZUICKA BYDGOSZCZ działka nr ewid. 12 obręb 492, ul. Karpacka, 04610_1, m. Bydgoszcz architektoniczna, konstrukcyjna projekt budowlany Z g o d n i e z u s t a w ą z d n i a 7 l i p c a r. w e r s j a z d n i a P r a w o b u d o w l a n e ( t e k s t j e d n o l i t y : D z. U. p o z z r. ) o ś w i a d c z a m y, i ż n i n i e j s z y p r o j e k t b u d o w l a n y z o s t a ł s p o r z ą d z o n y z g o d n i e z o b o w i ą z u j ą c y m i p r z e p i s a m i o r a z z a s a d a m i w i e d z y t e c h n i c z n e j. projektant architektura mgr inż. Mirosława Pilarska upr. arch.-konstr. 472/68 kategoria obiektu XXII projektant wiodący projektant konstrukcja mgr inż. Artur Tusznio spec. konstr. -budowlana nr upr. KUP/0004/POOK/14 egz. nr. 1

2 nr str Opis techniczny do projektu zagospodarowania terenu Przedmiot inwestycji Istniejący stan zagospodarowania terenu Projektowane zagospodarowania terenu działki Informacje związane z ochroną zabytków Dane określające wpływ eksploatacji górniczej na działkę Wpływ na środowisko i otoczenie Inne konieczne informacje Określenie obszaru oddziaływania obiektu Kategoria obiektu budowlanego Bilans terenu Projekt zagospodarowania terenu Mapa do celów projektowych Architektura Przeznaczenie obiektu i jego charakterystyka Parametry obiektu Dostępność dla osób niepełnosprawnych Rozwiązania konstrukcyjno-budowlane Obrzeża betonowe trawnikowe Nawierzchnia z kostki betonowej Warstwy nawierzchni Studnie kanalizacji deszczowej fi 60cm szt Studnie kanalizacji deszczowej 32,8x23,4cm szt Zieleń Renowacja istniejących murków Budowa murków Ławki Renowacja schodów nr Renowacja schodów nr Charakterystyka ekologiczna Faza budowy Faza normalnej eksploatacji Część rysunkowa Rzut poziomy nawierzchni rys nr A Przekrój A-A rys nr A Kontur linii gier rys nr A Szczegół murka oporowego i ławek rys nr A Szczegół schodów nr 1 rys nr A Szczegół schodów nr 2 rys nr A Dokumenty formalno prawne Opinia geologiczna Informacja bezpieczeństwa i ochrony zdrowia Uprawnienia projektantów, dokumenty potwierdzające przynależność do Izby Inżynierów Uzgodnienia...

3 nr str Opis techniczny do projektu zagospodarowania terenu.

4 nr str Przedmiot inwestycji. Przedmiotem opracowania jest projekt pn.: Przebudowa i budowa nawierzchni na placu szkolnym Szkoły Podstawowej nr 56 przy ul. Karpackiej w Bydgoszczy Istniejący stan zagospodarowania terenu. Działka o numerze ewidencyjnym 12 znajduje się w miejscowości Bydgoszcz obręb 492 przy ul. Karpackiej, stanowi własność Inwestora. W chwili obecnej działka jest zabudowana oraz uzbrojona. Teren wyznaczony pod przebudowę nawierzchni aktualnie jest placem apelowym szkoły Projektowane zagospodarowania terenu działki. Zaprojektowano budowę oraz przebudowę istniejącej nawierzchni placu apelowego szkoły. Pozostałe elementy zagospodarowania terenu pozostają bez zmian Informacje związane z ochroną zabytków. Teren działki nie znajduje się na obszarze wpisanym do strefy zabytków. W czasie prac budowlanych ziemnych należy zachować szczególną ostrożność w czasie natrafienia na obiekt archeologiczny. W przypadku natrafienia na obiekt archeologiczny należy zawiadomić Wojewódzkiego Konserwatora Zabytków Dane określające wpływ eksploatacji górniczej na działkę. Teren działki nie znajduje się w rejonie wpływu eksploatacji górniczej Wpływ na środowisko i otoczenie. Obiekty nie wymagają ustalenia stref ochrony sanitarnej i nie wpływają negatywnie na środowisko przyrodnicze oraz nie naruszają praw osób trzecich, wynikających z ich usytuowania oraz projektowanej funkcji Inne konieczne informacje Po przeprowadzeniu badań gruntowych stwierdzono kategorię gruntową I - proste warunki gruntowe. Przyjęto I kategorię geotechniczną. Wody opadowe z przedmiotowego budynku zostaną rozprowadzone po powierzchni działki Określenie obszaru oddziaływania obiektu Oddziaływanie obiektu w zakresie funkcji:- obiekt budowlany plac apelowy 3 warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Oddziaływanie obiektu w zakresie bryły: a) przesłanianie: - obiekt niski oddalony od granic działki o wymagane odległości b) zacienienie - obiekt będzie nasłoneczniany przynajmniej 3h dziennie 13 warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Miejsce gromadzenia odpadów stałych - zaprojektowano miejsce gromadzenia odpadów stałych (kosze na śmieci) oddalone o 3,00m od granicy z sąsiednią działką 23 warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Usytuowanie studni - nie dotyczy 31,32,33 warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Infrastruktura techniczna przyłącza nie dotyczy 26,27,28,29,30 warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Zieleń i urządzenia rekreacyjne: - urządzenia rekreacyjne zaprojektowano boisko

5 nr str. 5 wielofunkcyjne zgodnie z 39 i 40 warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie - zieleń na przedmiotowym terenie nie projektuje się nasadzeń 39 i 40 warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Z uwagi na powyższe argumenty obszar oddziaływania obiektu zamknie się w granicach działki nr 12 w obrębie 12 przy ul. Karpackiej w Bydgoszczy na podstawie Rozporządzenia ministra Infrastruktury z dnia 12 kwietnia 2002 w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dz.U poz Kategoria obiektu budowlanego Obiekt zakwalifikowano do XXII kategorii Bilans terenu BILANS TERENU istn. proj. powierzchnia zabudowy: 1432,00 m² (15,23%) istn. powierzchnia biologicznie czynna 3250,00 m² istn. powierzchnia utwardzeñ, chodników, jezdni 4721,00 m² proj. powierzchnia biologicznie czynna 3195,35 m²(33,98%) proj. powierzchnia utwardzeñ, chodników, jezdni 4775,65 m² (50,79%) przyrost powierzchni utwardzeñ 54,65 m² razem pow. analizowanego obszaru działeki: 9403,00m² (100%) Projekt zagospodarowania terenu Mapa do celów projektowych projektant architektura mgr inż. Mirosława Pilarska upr. arch.-konstr. 472/68 projektant wiodący projektant konstrukcja mgr inż. Artur Tusznio spec. konstr. -budowlana nr upr. KUP/0004/POOK/14

6 nr str Architektura.

7 nr str Przeznaczenie obiektu i jego charakterystyka Zaprojektowano renowację istniejącego placu. Z istniejącego placu zastanie zdemontowana nawierzchnia asfaltu. Na istniejących warstwach podbudowy zaplanowano montaż nawierzchni typu polbruk. Z kostek polbruk zostaną wyodrębnione pola do gry w kółko i krzyżyk, chłopka i klasy. Istniejące murki oporowe zostaną wyremontowane. Na murkach zaprojektowano ławki. Budowę podzielono na dwa etapy Parametry obiektu BILANS PODSTAWOWYCH POWIERZCHNI etap I rozbiórka istniejących murków (40+50)*30cm 22,00m rozbiórka istniejącej nawierzchni asfaltowej gr 4cm wraz z utylizacją 1068,00m2 rozbiórka istniejącego krawężnika L=9,00m nawierzchnia z kostki polbruk siwa 1028,00m2 nawierzchnia z kostki polbruk czerwona opaska 70cm 40,00m2 obrzeża betonowe 8x30cm 73,00m montaż pokryw nastudziennych z odkuciem istniejących Ø60cm 2 szt montaż pokryw nastudziennych z odkuciem istniejących 40x60cm 1 szt renowacja schodów do budynku szt. 2 ułożenie konturu gier szt 8 nawierzchnia trawiasta po demontażu murka 8,0m2 montaż pokryw nastudziennych z odkuciem istniejących Ø60cm 3 szt montaż pokryw nastudziennych z odkuciem istniejących 40x60cm 1 szt montaż ławek z desek tarasowych kompozytowych 8 szt. etap II rozbiórka istniejących murków (40+50)*30cm 19,50m renowacja istniejących murków wraz doprowadzeniem do pionu skuciem nierówności, podmurowaniem, otynkowaniem i odmalowaniem (40+50)*30cm 168m w tym do rozbiórki założono 15% 168*0,15=25,2m budowa nowych murków wraz z otynkowaniem i odmalowaniem (40+80)*30cm 19,50+25,2=44,7m naprawa spęknieć na istniejących murkach przyjęto spękniecie co 7m (168-25,2)/7*2=41 spękniecia montaż ławek z desek tarasowych kompozytowych 5 szt. rozbiórka istniejącej nawierzchni asfaltowej gr 4cm wraz z utylizacją 1002,00m2 rozbiórka istniejącego krawężnika L=43,00m nawierzchnia z kostki polbruk siwa na istniejącej podbudowie 938,00m2 nawierzchnia z kostki polbruk siwa na nowej podbudowie 25,00m2 nawierzchnia z kostki polbruk czerwona opaska 70cm 64,00m2 obrzeża betonowe 8x30cm 107,00m 2.3. Dostępność dla osób niepełnosprawnych Obiekt jest dopuszczony dla osób niepełnosprawnych.

8 nr str Rozwiązania konstrukcyjno-budowlane Obrzeża betonowe trawnikowe Wokół boiska zaprojektowano obrzeża betonowe trawnikowe 8x30x100cm. Obrzeża należy posadowić na warstwie oporu z mieszanki żwiru i cementu w proporcjach 1: Nawierzchnia z kostki betonowej. Jako dojścia do projektowanych boisk zaprojektowano chodniki wykończone kostka betonową typu polbruk gr 6cm. Przyjęto kostkę koloru szarego i czerwonego w kształcie cegiełki z fazą. Chodniki należy ograniczyć obrzeżem trawnikowym Warstwy nawierzchni. 1 utwardzenie z polbruku na istniejącej podbudowie z tłucznia - polbruk gr 6cm, - podsypka cem-piaskowa 5cm, - podsypka żwirowa ułożona ze spadkiem w kierunku studni odpływowych Is=0,98 gr od 2cm do 15cm przyjęto średnio gr. 6,5cm - grunt rodzimy 2 utwardzenie z polbruku na nawierzchni biologicznie czynnej przyjęto wykop gr 31cm - polbruk gr 6cm, - podsypka cem-piaskowa 5cm, - podsypka żwirowa Is=0,98 przyjęto średnio gr. 20cm - grunt rodzimy 3 trawniki - ziemia żyzna 20cm odpowiednik ziemi ornej klasy min. III, - grunt rodzimy 2.5. Studnie kanalizacji deszczowej fi 60cm szt5. W istniejących studniach kanalizacji deszczowej należy wymienić pokrywy pełne na ażurowe. Istniejące pokrywy należy odkuć w ich miejsce wbetonować nowe. Przyległe utwardzenia należy tak wyprofilować aby zlicować się z poziomem górnym pokryw. Nośność pokryw 50kN Materiał żeliwo

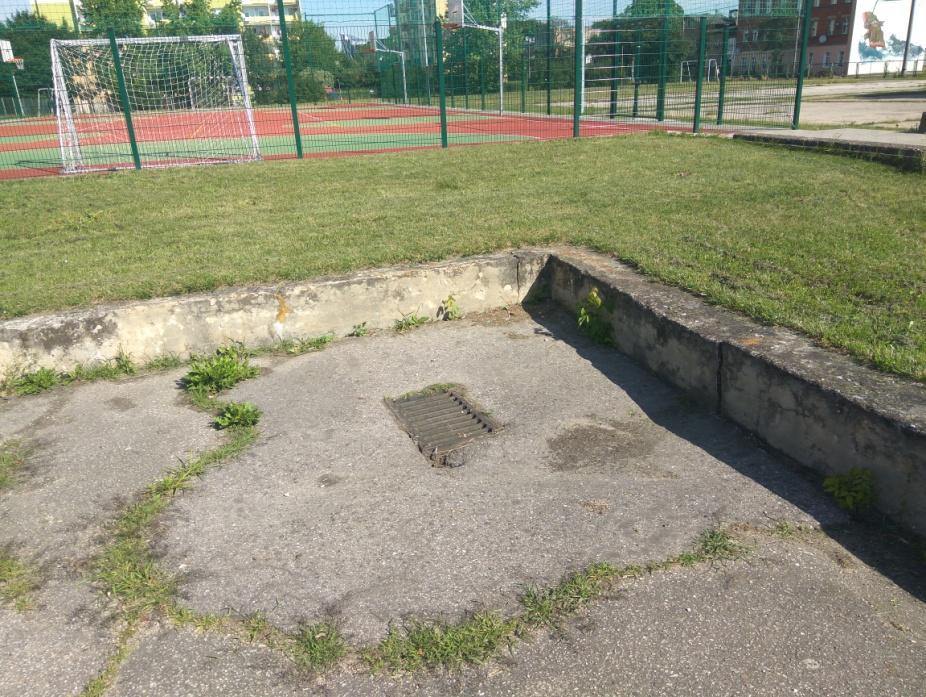

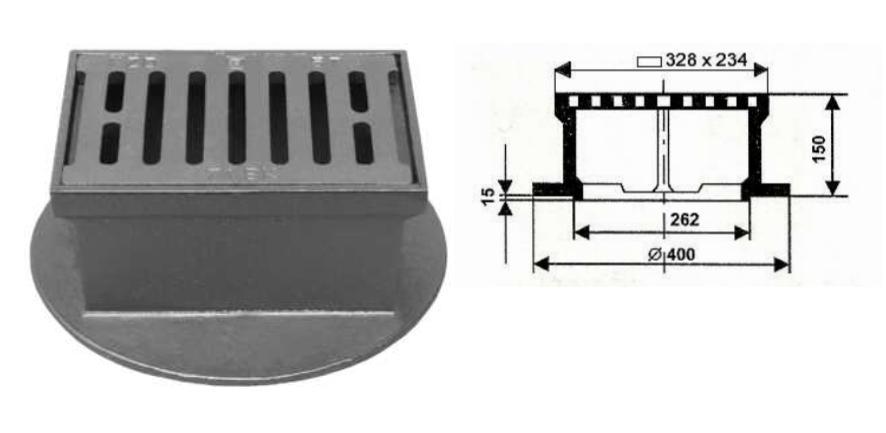

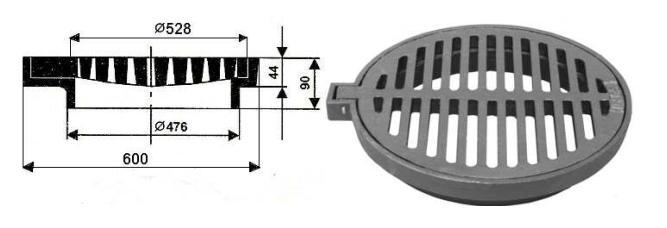

9 nr str Studnie kanalizacji deszczowej 32,8x23,4cm szt2. W istniejących studniach kanalizacji deszczowej należy wymienić pokrywy pełne na ażurowe. Istniejące pokrywy należy odkuć w ich miejsce wbetonować nowe. Przyległe utwardzenia należy tak wyprofilować aby zlicować się z poziomem górnym pokryw Nośność pokryw 50kN Materiał żeliwo 2.7. Zieleń W miejscach po rozbiórkach murków teren należy wyrównać nasypem z ziemi żyznej odpowiednik klasy ziemi ornej III i rozścielić nasionami traw Renowacja istniejących murków. Zaprojektowano renowacje istniejących murków. Renowacja obejmuje oczyszczenie powierzchni murka, podmurowanie, uzupełnienie ubytków, wyrównanie terenu przy murku. Nałożenie na murek tynku cementowego. Odmalowanie murka w kolorze siwym.

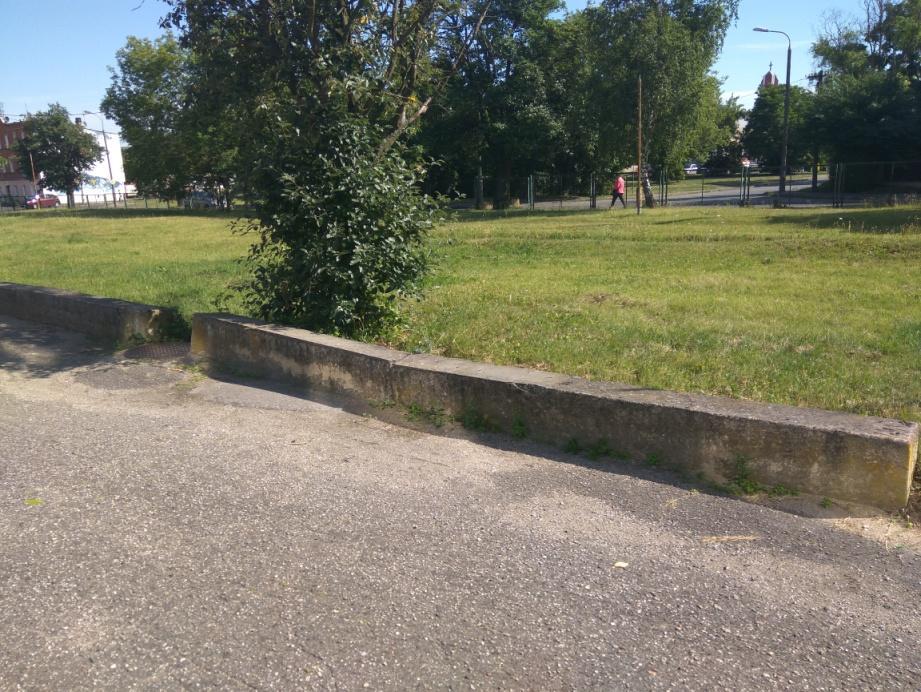

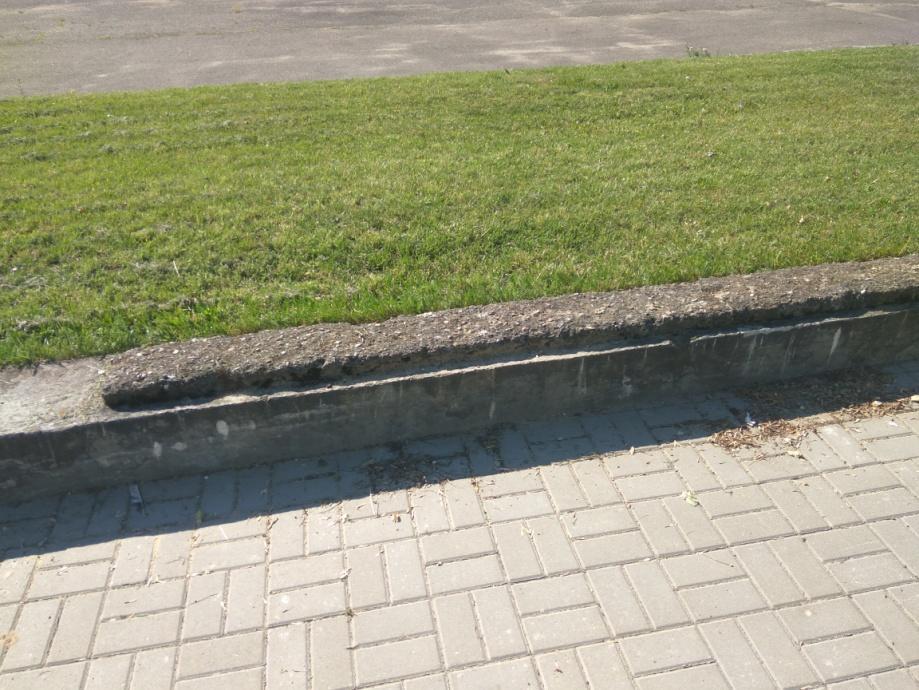

10 nr str. 12 Istniejące spękania należy zabezpieczyć prętami fi 12mm co 20cm na przemian zakotwionych pod kątem zaprawą montażową i obtynkować za pomocą siatki. Powierzchnię murków należy zagruntować i dwukrotnie odmalować farbą akrylową w kolorze siwym.

11 nr str Budowa murków. Zaprojektowano budowę nowych murków z bloczków betonowych szerokości 30cm. Murki należy umiejscowić 80cm pod ziemią i wyprowadzić około 40cm ponad teren. Murki należy obtynkować tynkiem cementowym i pomalować w kolorze siwym. Murki projektuje się szerokości 30cm jak istniejące Ławki. Na murkach oporowych zaprojektowano ławki z deski tarasowej kompozytowej WPC. Zaprojektowano ławki składające się z dwóch desek kompozytowych 15x300cm zamocowanych do murka za pomocą legarów kompozytowych 50x30mm montowanymi do murka co 60cm. Od frontu i tyłu deski kompozytowe wykończone listwą maskującą. Boki desek wykończone profilami maskującymi. Zaprojektowano 13 ławek. Deski w kolorze siwym

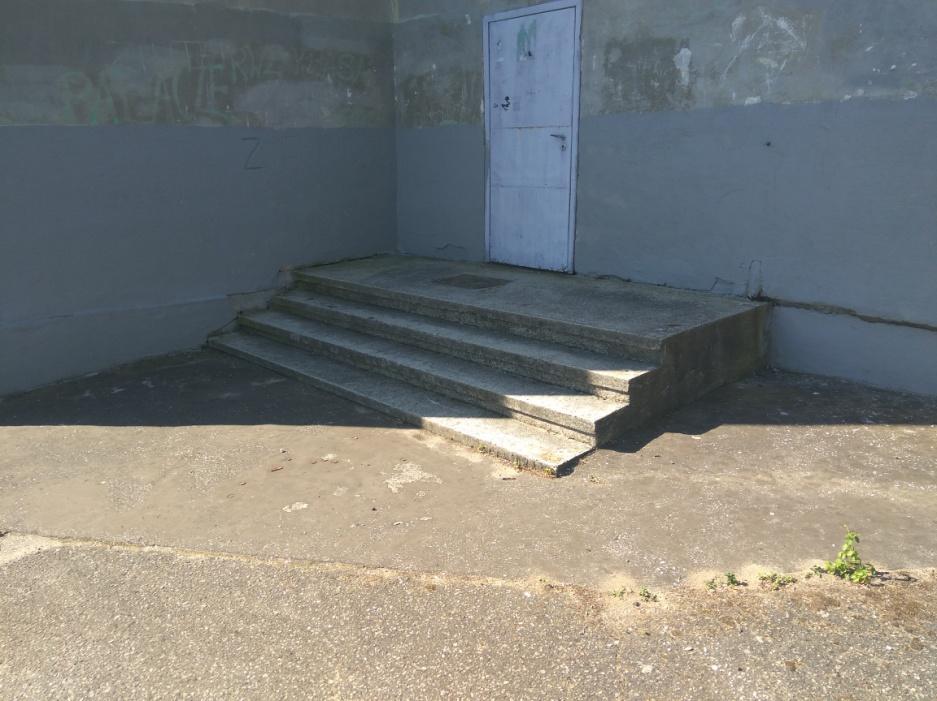

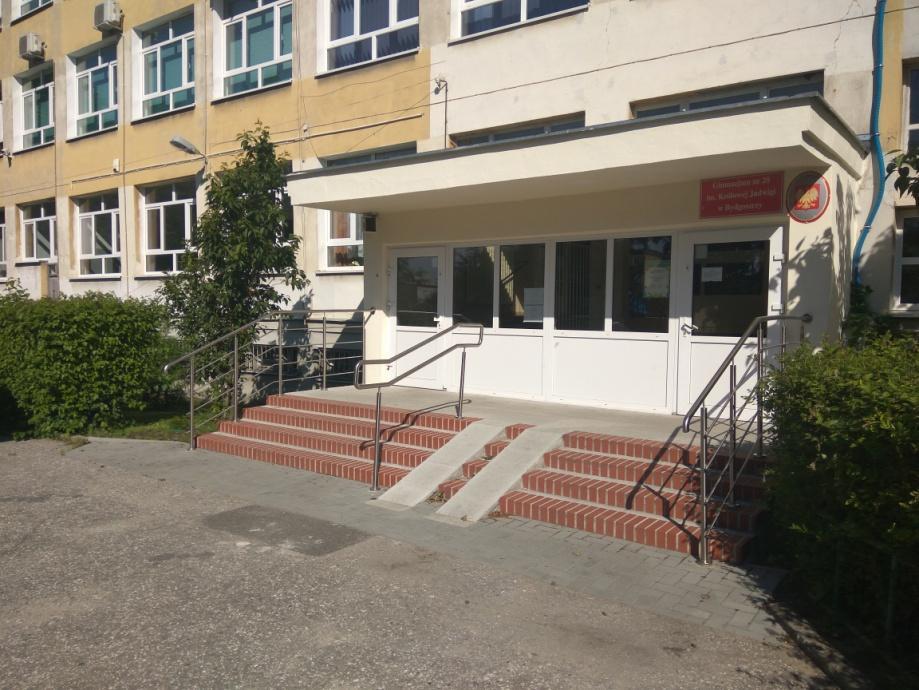

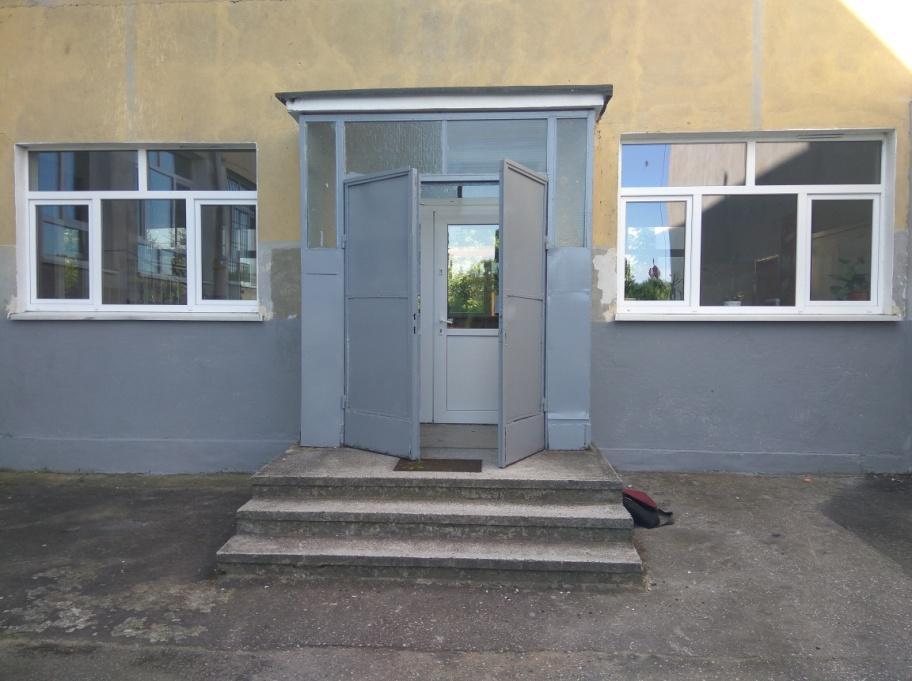

12 nr str Renowacja schodów nr 1. Zaprojektowano renowację schodów. Schody do budynku szkoły należy rozebrać. Nowe schody należy wykonać z cegieł pełnych jak główne do budynku. Należy skuć warstwę 15cm z istniejących schodów a otrzymane miejsce uzupełnić warstwą betonu 3cm i cegłami pełnymi w kolorze czerwonym. Boki schodów wykończyć tynkiem i odmalować w kolorze siwym. Kratkę na śmietnik wyczyścić i odmalować. Istniejące schody do odnowienia Schody główne do budynku Renowacja schodów nr 2. Zaprojektowano renowację schodów. Schody do budynku szkoły należy rozebrać. Nowe schody należy wykonać z polbruku. Stopnice i spocznik z kostki polbruk czoła stopni z obrzeży trawnikowych 8x30cm. Boki schodów wykończyć tynkiem i odmalować w kolorze siwym. Kratkę na śmietnik wyczyścić i odmalować.

13 nr str Charakterystyka ekologiczna. Przedmiotowy teren zaprojektowano zgodnie z obecnym stanem wiedzy, warunkami terenowymi i możliwościami technicznymi. Nowoczesne rozwiązania techniczne i technologiczne zastosowane w projekcie budowlanym zostały przyjęte właściwie i nie odbiegają od standardów stosowanych w tego typu obiektach na obszarze kraju i za granicą i w znacznym stopniu eliminują ewentualne wystąpienie sytuacji nadzwyczajnego zagrożenia środowiska. Projektowana lokalizacja obiektu jest wariantem najbardziej korzystnym dla środowiska Faza budowy. W trakcie realizacji planowanego przedsięwzięcia uciążliwość prac budowlanych sprowadzi się głównie do hałasu związanego z robotami ziemnymi oraz budowlano montażowymi. Poziom hałasu w czasie tych robót nie jest oceniany przez normy i specjalne rozporządzenia, i w związku z tym nie podlega ograniczeniom wynikającym z przepisów ochrony środowiska. Należy jednak wykluczyć pracę sprzętu ciężkiego i transportowego o dużej mocy akustycznej w porze nocnej. Źródłem niezorganizowanego, dopuszczalnego w fazie budowy zanieczyszczenia powietrza będzie ruch pojazdów dowożących materiały budowlane, pracowników, roboty drogowe związane z urządzeniem terenu, prace spawalnicze i malarskie oraz roboty budowlano montażowe. Z uwagi na zróżnicowaną w czasie ilość zużywanych materiałów budowlanych, w/w źródła powinny mieć niewielki wpływ na zanieczyszczenie powietrza. Powstające ilości pyłu oraz zanieczyszczeń gazowych powinny ograniczyć się swoim oddziaływaniem do ogrodzonego terenu budowy. Ze względu na charakter zagospodarowania otoczenia lokalizacji nowego obiektu, wymienione rodzaje oddziaływań fazy budowy będą praktycznie niezauważalne. W fazie realizacji wpływ prowadzonych robót ziemnych na wody podziemne i powierzchniowe powinien ograniczyć się do niewielkich spływów zanieczyszczeń niesionych z wodami opadowymi na pobliskie tereny niezabudowane. Mogą to być różnego rodzaju spływy szlamu zanieczyszczonego wapnem lub cementem przy betoniarce. Sytuacje takie można skutecznie eliminować poprzez odpowiedni nadzór nad pracą tego urządzenia a ewentualne oddziaływanie będzie powierzchowne. Wody podziemne poziomu użytkowego wgłębne są praktycznie poza zasięgiem możliwości zanieczyszczenia. Wpływ na glebę i szatę roślinną w fazie budowy ograniczy się do terenu, gdzie będą prowadzone roboty ziemne i budowlano montażowe. W trakcie robót nie będzie potrzeby dokonywania wycinki drzew ani dewastacji istniejącej zieleni o charakterze użytkowym.

14 nr str. 16 Hałas, pylenie, wyziewy substancji toksycznych mogą być szkodliwe lub uciążliwe dla pracowników wykonujących poszczególne roboty budowlane. Uciążliwości te powinny być ograniczone do minimum poprzez odpowiednie zabezpieczenia wynikające z przepisów BHP i odpowiednią organizację robót. Powstałe w trakcie budowy odpady takie jak gruz, szkło powinny być odpowiednio wykorzystane lub wywożone na składowisko odpadów Faza normalnej eksploatacji. Wpływ na zdrowie ludzi Z rozwiązań projektowych wynika, że zasadnicza uciążliwość inwestycji nie wystąpi poza działkami będącymi we władaniu inwestora. Wpływ na stan powietrza atmosferycznego Eksploatacja obiektu i związanych z nią emitorów nie będzie powodować przekroczeń obowiązujących wartości stężeń zanieczyszczeń i wartości odniesienia poza teren rozpatrywanej inwestycji Wpływ na klimat akustyczny Obiekt z projektowanym wyposażeniem i przeznaczeniem funkcjonalnym nie wprowadza szczególnej emisji hałasów i wibracji, nie powoduje też szczególnego podwyższenia poziomu hałasu. Przy zastosowaniu projektowanych rozwiązań budowlanych oraz technologicznych poziom hałasu nie przekroczy dopuszczalnych norm dla tego typu obiektu. Wpływ na wody powierzchniowe i podziemne Projektowane boisko wielofunkcyjne i zaplecze lekkoatletyczne nie będzie wpływało negatywnie na wody podziemne i powierzchniowe. Wpływ na istniejący drzewostan, powierzchnie ziemi, glebę Obiekt z uwagi na kontekst lokalizacyjny i rozwiązania technologiczne nie powoduje szczególnego zacienienia otoczenia, naruszenia układów korzeniowych drzew, nie wprowadza również szczególnych zakłóceń w ekologicznej charakterystyce powierzchni ziemi i gleby. Charakter użytkowania boiska nie wpływa negatywnie na zachowanie biologicznie czynnego terenu poza obrębem opracowania. Wpływ na dobra materialne, dobra kultury, krajobraz Nie przewiduje się zmian w dotychczasowym sposobie użytkowania terenu poza ogrodzeniem działki. Lokalizacja i normalna eksploatacja boiska nie będą miała wpływu na dobra materialne i dziedzictwo kulturowe otaczających miejscowości. Nie wpłynie też negatywnie na zmianę krajobrazu Część rysunkowa Rzut poziomy nawierzchni rys nr A Przekrój A-A rys nr A Kontur linii gier rys nr A Szczegół murka oporowego i ławek rys nr A Szczegół schodów nr 1 rys nr A Szczegół schodów nr 2 rys nr A6 projektant architektura mgr inż. Mirosława Pilarska upr. arch.-konstr. 472/68 projektant konstrukcja mgr inż. Artur Tusznio spec. konstr. -budowlana nr upr. KUP/0004/POOK/14

15 nr str. 27

16 nr str Dokumenty formalno prawne.

17 nr str Opinia geologiczna. Na podstawie rozporządzenia MSWiA z dnia r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych (Dz.U. poz.463) budynek zaliczono do pierwszej kategorii geotechnicznej (proste warunki gruntowe 1 lub 2 kondygnacyjne budynki). Przyjęto posadowienie na gł.0,9 m poniżej poziomu terenu. Grunt nośny stanowią piaski drobne i średnie w stanie średnio zagęszczonym. Przyjęto dopuszczalne naprężenie 0.250MPa. Po dokonaniu odkrywki gruntu w miejscu budowy, nie stwierdzono wód gruntownych. Opinię sporządzono na podstawie 2 odwiertów oraz badań geologicznych. projektant konstrukcja mgr inż. Artur Tusznio spec. konstr. -budowlana nr upr. KUP/0004/POOK/14

18 nr str Informacja bezpieczeństwa i ochrony zdrowia. Nazwa obiektu: Inwestor/ adres: Lokalizacja inwestycji: PRZEBUDOWA I BUDOWA NAWIERZCHNI NA PLACU SZKOLNYM SZKOŁY PODSTAWOWEJ NR 56 PRZY UL. KARPACKIEJ W BYDGOSZCZY MIASTO BYDGOSZCZ ul. JEZUICKA BYDGOSZCZ działka nr ewid. 12 obręb 492, ul. Karpacka, 04610_1, m. Bydgoszcz 1.1. Roboty budowlane powinny być wykonywane zgodnie z projektem organizacji robót wraz z projektem technologii montażu. Pracownicy budowy powinni być zapoznani z tym projektem Teren budowy powinien być ogrodzony Przy wykonywaniu robót na tych budowach występuje między innymi ryzyko od następujących zagrożeń: od upadku przedmiotów z wysokości, od potrącenia pojazdem, uderzenia lub pochwycenia ruchomą częścią maszyny, porażenie prądem elektrycznym, od żrących substancji chemicznych, upadek człowieka z wysokości, poślizgnięcie się na płaszczyźnie( szczególnie w okresie zimowym), przysypanie człowieka ziemią w wykopie, uszkodzenie organizmu od ręcznego dźwigania zbyt dużych ciężarów, od natężenia hałasu, od wybuchu gazów technicznych, od uderzenia przedmiotem, od drgań mechanicznych Osoby przebywające na budowie powinny używać przy poszczególnych pracach następujący sprzęt ochrony osobistej: kaski przy zagrożeniu upadku przedmiotu lub człowieka z wysokości, buty z noskami stalowymi, okulary ochronne, ochronniki słuchu, ubrania i obuwie ochronne, narzędzia i sprzęt dielektryczny, szelki bezpieczeństwa z linkami asekuracyjnymi, rękawice ochronne itp.` 1.5. Pracownicy zatrudnieni na budowie powinni mieć następujące przeszkolenie bhp: - wstępne ogólne - podstawowe lub okresowe - stanowiskowe 1.6. Wszyscy pracownicy budowy powinni mieć odpowiednie badania lekarskie, stosowne do rodzaju wykonywanej pracy, w tym pracujący na wysokości badania lekarskie wysokościowe Podczas pracy poszczególnych maszyn na budowie powinny być umieszczone na widocznym miejscu instrukcje bezpiecznej obsługi: betoniarki l, tarczówki, tynkownicy, mixokreta, wyciągu WBT 600 itp Pracownicy obsługujący maszyny powinni mieć odpowiednie przeszkolenia i uprawnienia, wydane między innymi przez Urząd Dozoru Technicznego. Operator oddalający się od maszyny powinien ją wyłączyć i zabezpieczyć przed dostępem osób niepowołanych Maszyny i urządzenia na budowie powinny być poddawane okresowym

19 nr str. 26 przeglądom przez montażystów, operatorów, konserwatorów lub przez Urząd Dozoru Technicznego Składowanie materiałów i roboty budowlano montażowe wykonać zgodnie z projektem organizacji robót Okresowo powinny być wykonywane pomiary izolacyjności i zerowania urządzeń i instalacji elektrycznych Rusztowania powinny być obsługiwane zgodnie z DTR- kami przez pracowników przeszkolonych i którzy zdali egzamin w Instytucie Mechanizacji Budownictwa i Górnictwa Skalnego w Warszawie. Rusztowania można eksploatować dopiero po odbiorze przez Kierownictwo Budowy z zapisem w Dzienniku Budowy. Rusztowania metalowe powinny być uziemione. Ponieważ budynek jest wznoszony bezpośrednio przy ulicach, na rusztowaniach zewnętrznych należy zakładać siatki ochronne Przy pracach na wysokościach i montażowych powinny być ustalane strefy ochronne na odległość 6 m od źródła zagrożenia, wyznaczane barierkami i oznaczane tablicami ostrzegawczymi. Gdy strefa niebezpieczna będzie wychodzić poza ogrodzony teren należy wyznaczyć pracownika, który będzie ostrzegał osoby postronne o zagrożeniach Ściany wykopów należy zabezpieczyć przed osunięciem się ziemi przez zastosowanie obudów lub wykonywanie skarp o bezpiecznym nachyleniu Przy pracach na wysokościach większych niż 1 m, jeśli pracownicy nie są zabezpieczeni szelkami, należy montować barierki ochronne Na budowie powinny być umieszczane odpowiednie tablice ostrzegawcze: zabraniające wstępu na budowę osobom nieupoważnionym, oznaczające strefę niebezpieczną przy montażu, informujące o pracy na wysokościach itp Roboty budowlane należy przerwać przy słabym oświetleniu, na wysokości przy złych warunkach atmosferycznych, to znaczy przy silnym wietrze, gołoledzi, intensywnych opadach, przy wyładowaniach atmosferycznych Na budowie należy przestrzegać przepisy przeciwpożarowe, powinien być sprawny sprzęt gaśniczy Wszystkie roboty wykonać zgodnie z rozporządzeniem Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia 28 marca 1972 r. w sprawie bezpieczeństwa i higieny pracy przy wykonaniu robót budowlano montażowych i rozbiórkowych. projektant architektura mgr inż. Mirosława Pilarska upr. arch.-konstr. 472/ Chojnice ul. Spółdzielcza projektant konstrukcja mgr inż. Artur Tusznio spec. konstr. -budowlana nr upr. KUP/0004/POOK/ Kamień Krajeński ul. Sienkiewicza
