Spis treści. EQU ACC to nowoczesny system kontroli dostępu i rejestracji czasu pracy, będący owocem kooperacji dwóch firm: IFTER i MicroMade.

Transkrypt

1 Katalog urządzeń

2 Spis treści Struktura systemu 4 Czytniki i terminale RFID 16 Obsługa wind 5 Czytniki i terminale RFID z frontem szklanym 18 Obsługa przejazdów 6 Czytniki RFID z ekranem dotykowym LCD 20 Obsługa wejść do budynku 7 Rejestratory czasu pracy 22 EQU ACC to nowoczesny system kontroli dostępu i rejestracji czasu pracy, będący owocem kooperacji dwóch firm: IFTER i MicroMade. Firma IFTER jest uznanym producentem oprogramowania do wizualizacji i zarządzania bezpieczeństwem i automatyką w obiektach przemysłowych, handlowych, wojskowych, użyteczności publicznej, itp. MicroMade jest producentem zaawansowanych technologicznie urządzeń elektronicznych. Posiada wieloletnie doświadczenie w projektowaniu urządzeń kontroli dostępu, czytników RFID i rejestratorów czasu pracy. Opracowany przez obie firmy system jest wynikiem wielu lat doświadczeń. Zastosowano w nim całą gamę innowacyjnych rozwiązań, które sprawiają, że stworzony produkt jest wyjątkowy i spełnia wysokie wymagania inwestorów w zakresie bezpieczeństwa. Obsługa dwojga drzwi Obsługa wielu drzwi Kontrolery Moduły rozszerzeń I/O Terminal Wieganda 8 Panele z ekranem dotykowym LCD 24 9 Moduł rozszerzeń - wyświetlacz LED Czytnik administratora systemu Obudowy z zasilaczami buforowymi Oprogramowanie EQU ACC 32 Rzeczywisty wygląd produktu może się różnić. 2 3

3 Struktura systemu Obsługa wind TCP/IP Dzięki sieci korzystającej z protokołu TCP/IP, stworzyliśmy wielostanowiskowy system kontroli dostępu i rejestracji czasu pracy. Uzyskano możliwość połączenia rozproszonych obiektów i zarządzania nimi z jednego miejsca. Takie rozwiązanie jest idealne np. dla sieci sklepów, czy też placówek bankowych. Zaproponowana struktura systemu sprawdza się również idealnie w dużych budynkach, ponieważ kontrolery podpina się do najbliższych węzłów sieci szkieletowej IP budynku. Możemy dzięki temu szybko rozbudowywać system w dowolnej lokalizacji, nie martwiąc się ograniczeniami magistral. W ramach jednej sieci możemy zainstalować do 65 tysięcy kontrolerów (w każdym do 32 tysięcy użytkowników). Aby nie dochodziło do powtórzeń, każdy użytkownik ma przydzielony jeden z 4 miliardów unikalnych identyfikatorów TCP/IP EQU ACC umożliwia obsługę wind. Jeden kontroler obsługuje jedną windę, a specjalne moduły rozszerzeń pozwalają zarządzać 32 poziomami. Użytkownik, przykładając kartę do czytnika, odblokowuje dostęp do przydzielonych mu pięter. Dzięki tej funkcjonalności możemy, przykładowo, ograniczyć poruszanie się pracownika tylko do 10 piętra, na którym pracuje, do administracji znajdującej się na 3 piętrze oraz na parter w celu umożliwienia wyjścia z budynku. Rozbudowa systemu o kontrolę dostępu na klatkach schodowych może zapewnić skuteczne zarządzanie przepływem ludzi. To rozwiązanie może się sprawdzić nie tylko w biurowcach, ale również w hotelach czy zakładach przemysłowych. 4 5

4 Obsługa przejazdów Obsługa wejść do budynku 100 Ω Skuteczna ochrona obiektu wymaga kontroli również wokół budynku. EQU ACC oferuje inteligentną obsługę przejazdów (szlabanów), wzbogaconą o mechanizm rozpoznawania tablic rejestracyjnych. Widoczna obok instalacja została wyposażona w dwa czytniki podpięte do kontrolera, ułatwiająca dwukierunkowy przejazd pojazdów. Jest to podstawowa struktura zabezpieczenia przejazdu. Może być ona dodatkowo wyposażona w kamerę do odczytywania numerów tablic rejestracyjnych. Otwarcie przejazdu może być wtedy zrealizowana dzięki zbliżeniu identyfikatora do czytnika, odczytaniu numerów rejestracyjnych przez kamerę lub po jednoczesnym odczytaniu identyfikatora oraz rejestracji pojazdu. EQU ACC pozwala na obsługę przejść takich jak kołowrotki, bramki, itd. Tego typu przejścia są popularnym rozwiązaniem w biurach przepustek oraz obiektach biurowych lub sportowych, takich jak lodowiska, pływalnie, itd. Operatorowi na bieżąco wyświetlają się dane osoby przechodzącej przez przejście, jej zdjęcie oraz obraz z kamery obserwującej to przejście. To umożliwia stwierdzenie czy osoba jest właścicielem używanego identyfikatora. System może również losowo typować osoby do kontroli, uniemożliwiając im przejście. Po zakończeniu kontroli strażnik potwierdza jej wykonanie. Dodatkowo, istnieje możliwość dołączenia wyświetlacza LCD, który pokazuje aktualny czas, a także godzinę rejestracji zbliżenia identyfikatora do czytnika. Jest to bardzo istotne w przypadku monitorowania czasu pracy. 100 Ω 6 7

5 Obsługa dwojga drzwi Obsługa wielu drzwi 100 Ω 100 Ω Do obsługi dwojga drzwi idealnie sprawdzi się kontroler EQU-K162 który w ramach zarządzania dwojgiem drzwi (dwoma przejściami) może obsłużyć do 8 czytników, co pozwala na sterowanie przejściem z kilku lokalizacji (np. jeden czytnik do sterowania wejściem przy drzwiach, drugi na portierni). Czytniki podłączone są do kontrolera w oparciu o szyfrowaną magistralę RS485 o maksymalnej długości 300m. Pozwala to na umieszczenie kontrolera w chronionym miejscu i obsługę znacznie oddalonych przejść. Dodatkowo kontroler ten został wyposażony w dwa przekaźniki i 4 konfigurowalne wejścia, co w najprostszej formie wystarcza do obsługi tych przejść. Rozbudowa struktury jest możliwa dzięki naszym modułom rozszerzeń. Obsługa wielu drzwi może być z powodzeniem zrealizowana przy pomocy naszych kontrolerów serii 150 (grade 2) oraz 160. (grade 3). System EQU ACC jest skalowalny. Najmniejsza instalacja może się składać już z jednego kontrolera i jednego czytnika, a możliwości rozbudowy są w zasadzie nieograniczone. Użytkownik ma pełną swobodę w tworzeniu instalacji składającej się z różnych modeli kontrolerów, a każdy z nich może obsługiwać od jednego do ośmiu przejść. Rozbudowa struktury jest możliwa dzięki naszym modułom rozszerzeń. Szczegółowe informacje na temat kontrolerów można znaleźć na stronie

6 Kontrolery Kontrolery EQU-K150 EQU-K160 EQU-K152 EQU-K162 EQU-K153 EQU-K163 Podłączenie czytników magistrala EQUbus (standard RS485), prędkość bps Obsługa przejść maksymalnie 8 maksymalnie 2 maksymalnie 32 poziomy Wyjścia 2 przekaźnikowe Kontrolery systemu EQU ACC służą do obsługi przejść kontrolowanych. Są wyposażone w zegar czasu rzeczywistego, pamięć pozwalającą na zapamiętanie kart i ich uprawnień, bufor do zdarzeń oraz dwa interfejsy: interfejs sieciowy TCP/IP, służący do połączenia kontrolera z komputerem zarządzającym interfejs EQUbus w standardzie RS485, służący do podłączania czytników, modułów rozszerzeń, wyświetlaczy itp. Kontrolery są bardzo elastycznymi elementami systemów kontroli dostępu i ewidencji czasu pracy. Mogą pracować off-line i on-line. Obecnie oferowane są następujące kontrolery: EQU-K160 - obsługuje do ośmiu przejść, EQU-K162 - może sterować maksymalnie dwoma przejściami, EQU-K163 - kontroler przeznaczony do obsługi windy, współpracuje z modułami rozszerzeń EQU-D163. Do każdego przejścia obsługiwanego przez kontroler można podłączyć maksymalnie 4 czytniki systemu EQU ACC. Urządzenia serii 160 są dostosowane do grade u 3. Ich tańszymi odpowiednikami są serie 150 (grade 2) i 140 (grade 1). Wejścia Połączenie z komputerem Organizacja dostępu Bufor zdarzeń Wymiary / waga / obudowa 4 konfigurowane ( przyciski wyjścia, czujniki otwarcia itp.) Ethernet, protokół TCP/IP, prędkość 10/100 Mbps kart, 2048 grup, 32 kalendarze, 256 harmonogramów rejestracji V DC, średnio: 0,8 W, szczytowo: 1,3 W -10 C +40 C, IP 40, klasa środowiskowa II 71 x 90 x 58 mm / 150 g / DIN-4M 10 11

7 Moduły rozszerzeń I/O Moduły rozszerzeń I/O EQU-D151 EQU-D152 EQU-D162 EQU-D153 EQU-D163 Wyjścia przekaźnikowe Max. obciążenie wyjść 1 A 30 V Wejścia (konfigurowalne) Połączenie z kontrolerem magistrala EQUbus (RS485) Prędkość transmisji bps Moduły rozszerzeń zwiększają możliwości kontrolerów systemu EQU ACC. Każdy moduł daje możliwość obsługi większej liczby wyjść sterujących ryglem, alarmowych, do obsługi CCTV i innych. Zwiększa też liczbę obsługiwanych czujników otwarcia drzwi, przycisków wyjścia, czujek alarmowych, itp. Moduły zostały zaprojektowane w wygodnej do montażu obudowie na szynę DIN. Pobór energii średnio: 0,25 W max.: 1 W V DC średnio: 0,25 W max.: 0,75 W średnio: 0,25 W max.: 2,2 W Do każdego kontrolera można podłączyć wiele modułów rozszerzeń I/O. Konfigurację wstępną poszczególnych wejść i wyjść (przypisanie do przejść kontrolowanych, ustawianie polaryzacji NO/NC, czas aktywności, itp.) wykonuje się przy pomocy specjalnego oprogramowania EquConfig. Urządzenia serii 160 są dostosowane do grade u 3. Ich tańszymi odpowiednikami są serie 150 (grade 2) i 140 (grade 1). Wymiary / waga / obudowa -10 C +40 C, IP 40, klasa środowiskowa II 71 x 90 x 58 mm, obudowa DIN-4M, 140 g 106 x 90 x 58 mm (DIN-6M), 230 g 12 13

8 Terminal Wieganda Terminal Wieganda EQU-T130 Obsługiwane czytniki max. 2, interfejs Wiegand Wyjścia przekaźnikowe 2, styki NO i NC, obciążalność 1 A 30 V każde Wejścia 2 dwustanowe (typowo: czujnik otwarcia, przycisk wyjścia) Sterowanie kontrolery systemu EQU ACC Terminal EQU-T130 pozwala na podłączanie czytników kart innych producentów do systemu EQU ACC. Można do niego podłączyć jeden lub dwa czytniki z interfejsem Wiegand. Terminal EQU-T130 wyposażono w dwa wyjścia przekaźnikowe oraz dwa wejścia dwustanowe. Taki zestaw komponentów pozwala na obsługę dwóch przejść kontrolowanych jednostronnie lub jednego przejścia kontrolowanego dwustronnie. Sterowanie tak zbudowanymi przejściami odbywa się z kontrolera systemu EQU ACC. Komunikacja z kontrolerem sygnalizowana jest czerwoną diodą LED umieszczoną w lewym dolnym rogu obudowy terminala. Transmisja jest szyfrowana algorytmem AES128 (tryb CTR, podpis CMAC). Klucze sesji są generowane na podstawie indywidualnych kluczy instalacji. Do podłączenia czytników, oprócz wejść interfejsu Wiegand (2 pary D0 i D1), dostępne są również dwa wyjścia sygnalizacyjne: LED i BUZ. Protokół komunikacyjny Wymiary / waga EQUbus (RS485), bps, max. 300 m V DC, średnio: 0,25 W, szczytowo: 0,75 W -10 C +40 C, IP 40, klasa środowiskowa II 71 x 90 x 58 mm / 140 g 14 15

9 Czytniki i terminale RFID Czytniki i terminale RFID EQU-R140 EQU-T140 EQU-R150 EQU-R160 EQU-T150 Częstotliwość pracy 125 khz 13,56 MHz Typ odczytywanych kart Unique, EM4102, EM4200 Mifare i I-Code Zasięg odczytu typowo 5 cm typowo 3 cm Sterowanie kontrolery systemu EQU ACC Czytniki RFID (T140, 150, 160) systemu kontroli dostępu i rejestracji czasu pracy EQU ACC służą do odczytu identyfikatorów zbliżeniowych, którymi posługują się użytkownicy systemu. Czytniki współpracują z kontrolerami systemu EQU ACC, przesyłając do niego kody odczytywanych kart. Kontroler steruje diodami świecącymi i brzęczykiem czytnika, informując w ten sposób o stanie przejścia kontrolowanego. Czytniki wyposażone są w indukcyjny czujnik sabotażowy. Terminale RFID (R140, 150, 160) systemu kontroli dostępu i rejestracji czasu pracy EQU ACC to czytniki kart wyposażone dodatkowo w wyjście umożliwiające sterowanie przejściem (drzwiami, kołowrotem, bramą itp). Urządzenia są odporne na warunki atmosferyczne dzięki estetycznej obudowie wykonanej z tworzywa ABS. Niewielkie wymiary pozwalają na montaż w dowolnym miejscu. Czytniki można montować nawet na metalowych powierzchniach bez znacznej utraty jakości odczytu transpondera (identyfikatora). Urządzenia serii 160 są dostosowane do grade u 3. Ich tańszymi odpowiednikami są serie 150 (grade 2) i 140 (grade 1). Protokół komunikacyjny Pobór prądu Wymiary / waga średnio: 30 ma, max: 95 ma EQUbus (RS485), bps, max. 300 m V DC średnio: 25 ma, max: 55 ma -25 C +50 C, IP 64, klasa środowiskowa III 105 x 50 x 14 mm / 150 g 16 17

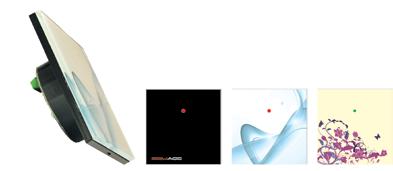

10 Czytniki i terminale RFID z frontem szklanym Czytniki i terminale RFID z frontem szklanym EQU-R141 EQU-T141 EQU-R151 EQU-R161 EQU-T151 Częstotliwość pracy 125 khz 13,56 MHz Typ odczytywanych kart Unique, EM4102, EM4200 Mifare i I-Code Zasięg odczytu typowo 5 cm typowo 3 cm Sterowanie kontrolery systemu EQU ACC Wyróżniającą cechą naszych czytników (R141, 151, 161) jest szklany front, który zapewnia elegancki wygląd, oraz daje możliwość wykonania na jego wewnętrznej stronie dowolnych nadruków zgodnie z życzeniem klienta. Takie rozwiązanie daje praktycznie nieograniczone możliwości adaptacji czytników do każdego wnętrza. Dostępne są także dwa standardowe wzory frontów szklanych: czarny i jasnoszary. Obudowa czytników przystosowana jest do montażu w standardowej puszce instalacyjnej o średnicy 60 mm. Do podłączenia magistrali i zasilania do czytnika przewidziano cztery zaciski śrubowe. Czytniki wyposażone są w czujnik sabotażowy. Terminale RFID (T141, 151, 161) systemu kontroli dostępu i rejestracji czasu pracy EQU ACC to czytniki kart wyposażone dodatkowo w wyjście umożliwiające sterowanie przejściem (drzwiami, kołowrotem, bramą, itp). Urządzenia serii 160 są dostosowane do grade u 3. Ich tańszymi odpowiednikami są serie 150 (grade 2) i 140 (grade 1). Protokół komunikacyjny Pobór prądu Wymiary / waga średnio: 30 ma, max: 95 ma EQUbus (RS485), bps, max. 300 m V DC średnio: 25 ma, max: 55 ma -10 C +40 C, IP 52, klasa środowiskowa II 86 x 86 x 32 mm / 130 g 18 19

11 Czytniki RFID z ekranem dotykowym LCD Czytniki RFID z ekranem dotykowym LCD EQU-R142 EQU-R152 EQU-R162 Częstotliwość pracy 125 khz 13,56 MHz Typ odczytywanych kart Unique, EM4102, EM4200 Mifare i I-Code Zasięg odczytu typowo 5 cm typowo 3 cm Sterowanie kontrolery systemu EQU ACC Czytniki RFID z kolorowym ekranem dotykowym służą głównie do obsługi przejść, na których odbywa się rejestracja czasu pracy. Czytniki wyposażone są w czujniki sabotażowe (mikrowyłącznik). Czytniki współpracują z kontrolerami systemu EQU ACC, przesyłając do niego kody odczytywanych kart oraz rodzaj zdarzenia. Kontroler zaś steruje wyświetlaczem i brzęczykiem czytnika, informując użytkownika o aktualnym czasie systemowym, rodzaju rejestrowanego zdarzenia i poprawności odczytu karty (identyfikatora pracownika). Czytniki potrafią zarejestrować 8 rodzajów zdarzeń (np: służbowe, socjalne, prywatne, itp.). Wybór rejestrowanego zdarzenia odbywa się na ekranie dotykowym czytnika. Można też wybierać język komunikatów wyświetlanych na ekranie (standardowo polski lub angielski). W systemach kontroli dostępu czytniki mogą pracować także jako czytniki z klawiaturą. Na przejściu z wymaganym potwierdzeniem PIN-kodem, po przyłożeniu karty do czytnika, na ekranie pojawi się klawiatura numeryczna. Urządzenia serii 160 są dostosowane do grade u 3. Ich tańszymi odpowiednikami są serie 150 (grade 2) i 140 (grade 1). Protokół komunikacyjny Kolorowy ekran dotykowy Wymiary / waga EQUbus (RS485), bps, max. 300 m LCD, 3,5, 320 x 240, rezystancyjny V DC, średnio: 1 W, szczytowo: 1,3 W +5 C +40 C, IP 40, klasa środowiskowa I 155 x 150 x 37 mm / 300 g 20 21

12 Rejestratory czasu pracy Rejestratory czasu pracy EQU-C140 EQU-C150 EQU-C160 Częstotliwość pracy 125 khz 13,56 MHz Typ odczytywanych kart Unique, EM4102, EM4200 Mifare Zasięg odczytu typowo 5 cm typowo 3 cm Kolorowy ekran dotykowy LCD, 3,5, 320 x 240, rezystancyjny To wyspecjalizowane urządzenia przeznaczone do ewidencji czasu pracy przy pomocy identyfikatorów zbliżeniowych RFID. Wybór rodzaju rejestrowanego zdarzenia (wejście, wyjście, normalne, służbowe, przerwa itp.) odbywa się na ekranie dotykowym. Można też wybierać język komunikatów wyświetlanych na ekranie (standardowo polski i angielski). Rejestratory potrafią komunikować się z komputerem zarządzającym zarówno wewnątrz sieci lokalnej, jak i poprzez routery i sieć internet. Do jednego komputera można dołączyć wiele rejestratorów. Nasze rozwiązanie umożliwia połączenie rozproszonych lokalizacji (np. sieci sklepów) w jeden system. Takie właściwości pozwalają na zbudowanie praktycznie nieograniczonego systemu rejestracji czasu pracy zarządzanego z jednego miejsca. Dzięki zasilaniu przez kabel Ethernet (Power over Ethernet) instalacja rejestratorów jest bardzo prosta. Konfigurację można wykonać z menu instalatora wyświetlanego na ekranie dotykowym, przez przeglądarkę internetową, wykorzystując wbudowany serwer www lub z poziomu oprogramowania systemu EQU ACC. Urządzenia serii 160 są dostosowane do grade u 3. Ich tańszymi odpowiednikami są serie 150 (grade 2) i 140 (grade 1). Połączenie z komputerem Organizacja pamięci Bufor zdarzeń Wymiary / Waga Ethernet, protokół TCP/IP, prędkość 10/100 Mbps kart, 2048 grup, 32 kalendarze, 256 harmonogramów rejestracji PoE, V DC, 2 W +5 C +40 C, IP 40, klasa środowiskowa I 155 x 150 x 37 mm / 300 g 22 23

13 Panele z ekranem dotykowym LCD Panele z ekranem dotykowym LCD EQU-P140 EQU-P150 EQU-P160 Częstotliwość pracy 125 khz 13,56 MHz Typ odczytywanych kart Unique, EM4102, EM4200 Mifare Zasięg odczytu typowo 5 cm typowo 3 cm Kolorowy ekran dotykowy LCD, 3,5, 320 x 240, rezystancyjny Panele systemu EQU ACC są wyposażone w czytnik RFID, kolorowy ekran dotykowy i łącze Ethernet. Są to elementy pomocnicze w kontroli dostępu, umożliwiające komunikowanie się użytkownika z serwerem systemu. Panele pracują wyłącznie w trybie online. Nie rejestrują zdarzeń, a jedynie przesyłają numer karty zbliżonej do czytnika lub współrzędne naciśniętego punktu ekranu do serwera. W odpowiedzi, odpowiedni komunikat może być odebrany przez panel. Dzięki zasilaniu poprzez kabel Ethernet (Power over Ethernet) instalacja paneli jest bardzo prosta. Konfigurację urządzenia można wykonać z menu instalatora wyświetlanego na ekranie dotykowym lub przez przeglądarkę internetową, wykorzystując wbudowany serwer www. Urządzenia serii 160 są dostosowane do grade u 3. Ich tańszymi odpowiednikami są serie 150 (grade 2) i 140 (grade 1). Połączenie z komputerem Wymiary / Waga Ethernet, protokół TCP/IP, prędkość 10/100 Mbps PoE, V DC, 2 W +5 C +40 C, IP 40, klasa środowiskowa I 155 x 150 x 37 mm / 300 g 24 25

14 Moduł rozszerzeń - wyświetlacz LED Moduł rozszerzeń - wyświetlacz LED EQU-D150 EQU-D160 Rodzaj wyświetlacza LED 7-segmentowy Ilość i wielkość cyfr 4 x 44,5 mm Sterowanie kontrolery systemu EQU ACC Protokół komunikacyjny EQUbus (RS485), bps, max. 300 m Moduł rozszerzeń EQU-D160 współpracuje z kontrolerami systemu EQU ACC. Służy do wyświetlania aktualnego czasu systemowego. Informuje użytkowników systemu o czasie aktualnie rejestrowanych zdarzeń. Wymagany jest na przejściach, gdzie czas pracy rejestrowany jest przy pomocy standardowych czytników lub terminali (bez wyświetlaczy LCD) lub czytników innych producentów. Do każdego kontrolera można podłączyć wiele takich wyświetlaczy. Zastosowane wyświetlacze 7-segmentowe typu LED oraz czujnik oświetlenia zewnętrznego pozwalają na odczyt zegara ze znacznej odległości i dopasowanie jasności do warunków otoczenia. Urządzenia serii 160 są dostosowane do grade u 3. Ich tańszym odpowiednikiem jest seria 150 (grade 2). Wymiary / waga V DC, średnio: 200 ma, szczytowo: 270 ma -10 C +40 C, IP 40, klasa środowiskowa II 184 x 80 x 40 mm / 720 g 26 27

15 Czytnik administratora systemu Czytnik administratora systemu EQU-A140 EQU-A150 EQU-A160 Częstotliwość pracy 125 khz 13,56 MHz Typ odczytywanych kart Unique, EM4102, EM4200 Mifare i I-Code Zasięg odczytu typowo 5 cm typowo 3 cm Sygnalizacja odczytu dwukolorowa dioda LED Połączenie z komputerem USB Czytnik administratora systemu podłączany jest do komputera osoby zarządzającej systemem EQU ACC. Ułatwia on programowanie kart (identyfikatorów użytkowników) w systemie. Czytnik wykonany jest w cienkiej obudowie wielkości karty kredytowej. Z boku czytnika umieszczono dwukolorową diodę LED, służącą do sygnalizowania poprawności odczytu karty RFID. Sterownik Prędkość WinUSB (wbudowany w system Windows) Full speed ze złącza USB Do pracy wykorzystywany jest standardowy driver dostarczany przez firmę Microsoft: WinUSB (wbudowany w system Windows). Do połączenia z komputerem służy kabel micro USB. Pobór prądu średnio: 30 ma, max: 95 ma średnio: 25 ma, max: 55 ma Czytniki dostępne są tylko w kolorze czarnym. Urządzenia serii 160 są dostosowane do grade u 3. Ich tańszymi odpowiednikami są serie 150 (grade 2) i 140 (grade 1). Wymiary / waga +5 C +40 C, IP 40, klasa środowiskowa I 85 x 54 x 7 mm / 40 g 28 29

16 Obudowy z zasilaczami buforowymi Obudowy z zasilaczami buforowymi MM-OM1 Ilustracja przedstawia przykładowy sposób wykorzystania obudowy oraz użyte znaki towarowe są własnością odpowiednich firm. Szyna DIN Wymiary 12 modułów -10 C +40 C, IP 40, klasa środowiskowa II 230 x 302 x 120 mm Symbol zasilacza DRC-40A DRC-60A DRC-100A DRC-40B DRC-60B DRC-100B Metalowa obudowa Mm-OM1 służy do montażu kontrolerów i innych urządzeń w obudowach na szynę DIN systemu EQU ACC. Obudowa została wyposażona w dwa wyłączniki sabotażowe - czujnik otwarcia pokrywy i oderwania od podłoża - oraz dwie szyny DIN: jedna do montażu urządzeń systemu EQU ACC, druga do zamocowania zasilacza. W obudowie można umieścić zasilacz buforowy 12 V lub 24 V firmy Mean Well oraz jeden lub dwa akumulatory 12 V 7 Ah (lub jeden 12 V 12 Ah). W obudowie przewidziano miejsce do zamocowania jednego lub dwóch modułów bezpiecznikowych Mm-F01. Są one przeznaczone do zabezpieczenia zasilania czytników lub innych urządzeń współpracujących z kontrolerem (kontrolerami) systemu EQU ACC. W skrzynce można zainstalować maksymalnie 3 urządzenia systemu EQU ACC w obudowach DIN. Napięcie wyjściowe 13,8 V DC 27,6 V DC Wydajność prądowa 1,9 A 2,4 A 4,5 A 0,95 A 1,4 A 2,25 A Prąd ładowania baterii 1 A 1,5 A 2,5 A 0,5 A 0,75 A 1,25 A Napięcie wejściowe V AC 50/60 Hz Pobór prądu AC 0,6 A 0,8 A 1,1 A 0,6 A 0,8 A 1,1 A Obudowa jest produkowana przez firmę PULSAR według projektu MicroMade

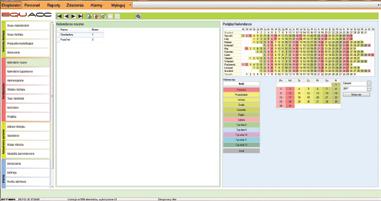

17 Oprogramowanie EQU ACC Oprogramowanie EQU ACC Istotnym atutem systemu EQU ACC jest jego funkcjonalne oprogramowanie. Przyjazny interfejs użytkownika z możliwością dostosowania do własnych potrzeb, wielojęzyczność, zaawansowane możliwości zarządzania danymi, szeroka gama ustawień i bogaty wachlarz dostępnych raportów kontroli dostępu i rejestracji czasu pracy to wszystko powoduje, że program sprosta oczekiwaniom nawet najbardziej wymagających klientów. Oprogramowanie zostało maksymalnie uproszczone, dzięki czemu może nim zarządzać nawet osoba bez dużej wiedzy na temat kontroli dostępu. Użytkownik nie musi znać fizycznej struktury urządzeń, ponieważ prezentowane mu są gotowe informacje o stanie przejścia (otwarcie, udzielenie dostępu, blokada, itp.), łącznie z możliwością przydzielania do niego uprawnień, sterowania blokadą czy otwarciem. System EQU ACC może pracować zarówno offline, jak i online. Wszystkie uprawnienia wpisywane są do kontrolerów. To pozwala podjąć decyzję o przyznaniu lub odmowie dostępu. Informacje o podjętych działaniach zapisywane są w bazie danych typu SQL i pamięci kontrolera. W przypadku braku połączenia między oprogramowaniem a kontrolerami, wszystkie zmiany dokonywane przez operatora są rejestrowane w bazie danych i z chwilą nawiązania komunikacji z kontrolerem, automatycznie przesyłane do niego. W odpowiedzi, kontroler przesyła wszystkie zdarzenia, które powstały w przerwie połączenia. Wykorzystanie mechanizmów autoryzacji połączenia i wysokiego szyfrowania pomiędzy oprogramowaniem a kontrolerami, uniemożliwia nieuprawnione skomunikowanie się z kontrolerami

18 Oprogramowanie EQU ACC Oprogramowanie EQU ACC Tworząc nasze oprogramowanie, postawiliśmy na funkcjonalność i prostotę. Intuicyjny eksplorator pozwala w łatwy sposób poruszać się po programie i wykorzystać jego możliwości w jak najszerszym zakresie. Administrator systemu może swobodnie udostępniać poszczególne funkcjonalności wybranym operatorom, włączając w to dane użytkowników i zarządzanie nimi. Nasz system kontroli dostępu umożliwia tworzenie przejrzystych i elastycznych raportów, które znacznie ułatwiają kontrolę nad całym obiektem. Ponadto, operator ma do dyspozycji specjalne kalendarze i harmonogramy, mechanizmy przydzielania i wycofywania uprawnień, a także podgląd, który pozwala na szybką lokalizację użytkownika na obiekcie. Oprogramowanie sygnalizuje ostrzeżenia i alarmy dotyczące stanu urządzeń i jakości ich zasilania, prób sabotażu, przerw w transmisji danych, itp., co znacznie podnosi efektywność i bezpieczeństwo całego systemu. Aby sprostać oczekiwaniom klientów, wbudowano obsługę strumieni wideo, dzięki czemu operator może szybko weryfikować dane osoby przechodzącej przez przejście z obrazem z kamery. Podczas wprowadzania nowej osoby do systemu może skorzystać z czytnika dowodów osobistych lub paszportów, a samochody mogą być identyfikowane zarówno dzięki identyfikatorom zbliżeniowym, jak i na podstawie numerów rejestracyjnych odczytanych przez kamerę. EQU ACC jest częścią oprogramowania IFTER EQU kompleksowego rozwiązania informatycznego dla systemów bezpieczeństwa, automatyki budynkowej i układów pomiarowych. Takie rozwiązanie zwiększa wachlarz możliwości i zdolności integracji z innymi systemami stosowanymi do zabezpieczeń i zarządzania obiektami

19 IFTER Jerzy Taczalski
