1 Instrukcja instalacji rejestratora czasu pracy

2 Copyright 2014 by MicroMade All rights reserved Wszelkie prawa zastrzeżone MicroMade Gałka i Drożdż sp. j PIŁA, ul. Wieniawskiego 16 Tel./fax: mm@micromade.pl Internet: Wszystkie nazwy i znaki towarowe użyte w niniejszej publikacji są własnością odpowiednich firm. 2 _II_1.0

3 Spis treści 1. Ogólny opis urządzenia Dane techniczne Instalacja Zasilanie urządzenia Montaż Uruchomienie rejestratora Obsługa rejestratora przez stronę 5. Powiązanie rejestratora z instalacją Obsługa rejestratora Szablon montażowy...17 _II_1.0 3

4 1. Ogólny opis urządzenia 1. Ogólny opis urządzenia Rejestrator czasu pracy jest urządzeniem przeznaczonym do ewidencji czasu pracy pracowników wyposażonych w identyfikatory zbliżeniowe RFID typu Mifare (13,56 MHz). Urządzenie może pracować samodzielnie lub być częścią systemu kontroli dostępu i rejestracji czasu pracy. Wybór rodzaju rejestrowanego zdarzenia (wejście, wyjście, normalne, służbowe, przerwa itp.) odbywa się na kolorowym panelu dotykowym rejestratora. Rejestrator potrafi komunikować się z serwerem zarówno wewnątrz sieci lokalnej jak i poprzez routery i sieć internet. Dlatego może współpracować z oprogramowaniem pracującym zarówno na lokalnych komputerach jak i w chmurze. 2. Dane techniczne Parametry podstawowe: Warunki pracy +5 C C, IP 40 Napięcie zasilania PoE, 12-24V DC, max 2W Wymiary 155 x 150 x 37 mm Dostępne kolory lava, jasnoszary Łącze Ethernet: Prędkość transmisji 10/100 Mbps Długość połączenia do 50m Kabel UTP Cat5 lub lepszy Złącze RJ45 10/100 Base-TX Wyświetlacz: LCD, kolorowy Wielkość 3,5 Rozdzielczość 320 x 240 Panel dotykowy rezystancyjny Identyfikatory: Typ Philips Mifare, 13,56 MHz Odczytywana informacja identyfikator transpondera (UID) Pamięć: Bufor zdarzeń Pojemność kart Zegar synchronizowany z internetowym lub lokalnym serwerem SNTP 4 _II_1.0

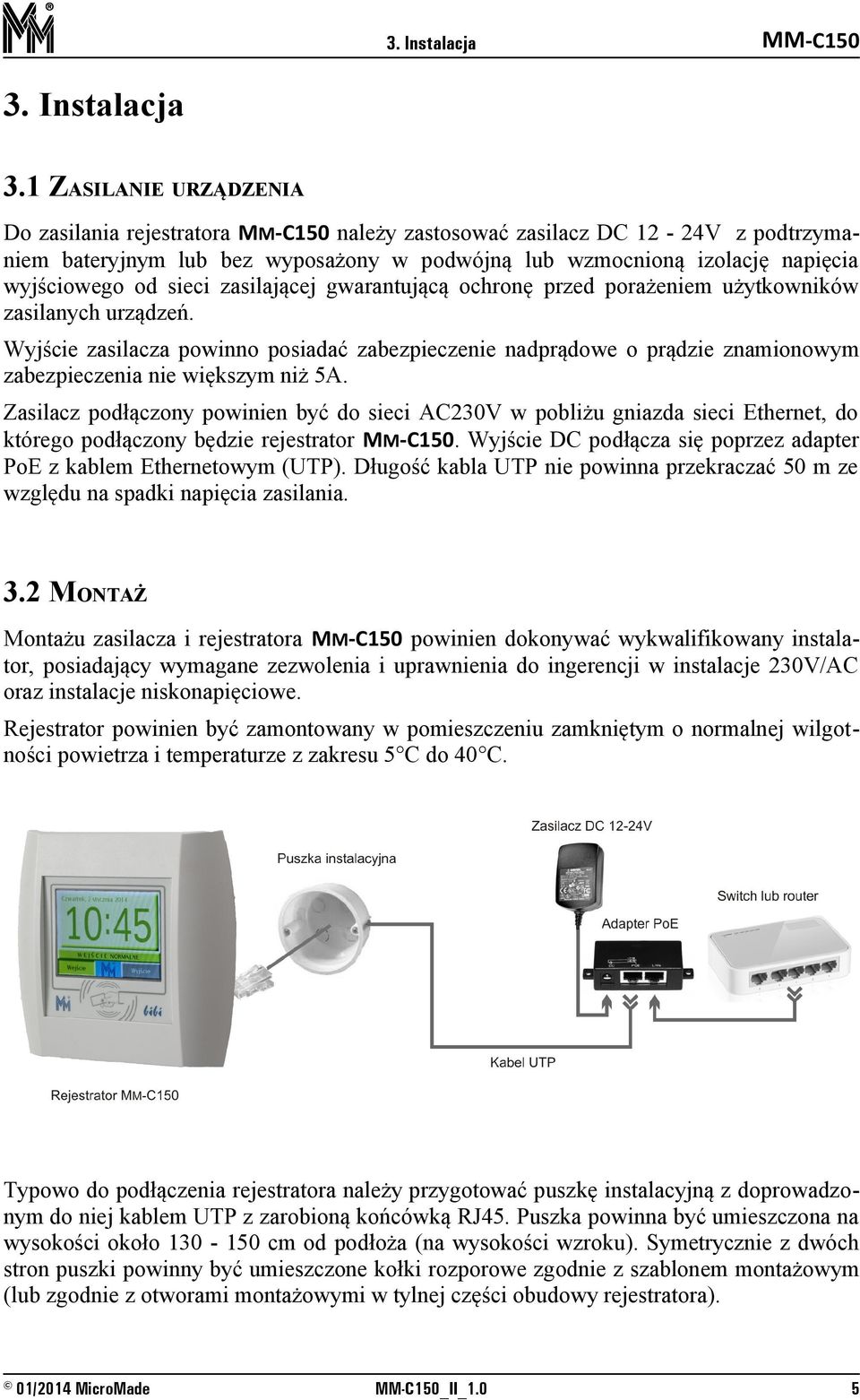

5 3. Instalacja 3. Instalacja 3.1 ZASILANIE URZĄDZENIA Do zasilania rejestratora należy zastosować zasilacz DC 12-24V z podtrzymaniem bateryjnym lub bez wyposażony w podwójną lub wzmocnioną izolację napięcia wyjściowego od sieci zasilającej gwarantującą ochronę przed porażeniem użytkowników zasilanych urządzeń. Wyjście zasilacza powinno posiadać zabezpieczenie nadprądowe o prądzie znamionowym zabezpieczenia nie większym niż 5A. Zasilacz podłączony powinien być do sieci AC230V w pobliżu gniazda sieci Ethernet, do którego podłączony będzie rejestrator. Wyjście DC podłącza się poprzez adapter PoE z kablem Ethernetowym (UTP). Długość kabla UTP nie powinna przekraczać 50 m ze względu na spadki napięcia zasilania. 3.2 MONTAŻ Montażu zasilacza i rejestratora powinien dokonywać wykwalifikowany instalator, posiadający wymagane zezwolenia i uprawnienia do ingerencji w instalacje 230V/AC oraz instalacje niskonapięciowe. Rejestrator powinien być zamontowany w pomieszczeniu zamkniętym o normalnej wilgotności powietrza i temperaturze z zakresu 5 C do 40 C. Typowo do podłączenia rejestratora należy przygotować puszkę instalacyjną z doprowadzonym do niej kablem UTP z zarobioną końcówką RJ45. Puszka powinna być umieszczona na wysokości około cm od podłoża (na wysokości wzroku). Symetrycznie z dwóch stron puszki powinny być umieszczone kołki rozporowe zgodnie z szablonem montażowym (lub zgodnie z otworami montażowymi w tylnej części obudowy rejestratora). _II_1.0 5

6 3. Instalacja Przez środkowy otwór w dolnej części obudowy należy przełożyć kabel UTP z zarobioną końcówką RJ45 Przy pomocy wkrętów zamocować tylną część obudowy na ścianie (podłożu) tak aby jego otwór z kablem UTP znalazł się w świetle puszki instalacyjnej. Kabel Ethernet zakończony złączem RJ45 wpiąć do gniazda znajdującym się w głównej części rejestratora Dbając o odpowiednie ułożenie kabla wewnątrz rejestratora należy od góry nałożyć część główną (z wyświetlaczem) na tylną zamocowaną do podłoża. Od dołu przykręcić dwa wkręty łączące obie części obudowy rejestratora Jeżeli na przejściu montujemy więcej niż jeden rejestrator, np. jeden do rejestracji wejść, drugi do rejestracji wyjść, należy tak rozmieścić rejestratory aby ich obsługa była wygodna dla użytkowników i naturalna do kierunku ich przemieszczania. Dlatego należy montować rejestratory po dwóch stronach korytarza, z dwóch stron drzwi, z dwóch stron kołowrotu, najlepiej z prawej strony patrząc w kierunku poruszania się. Wówczas obsługa rejestratora będzie wygodna i nie będzie prowadzić do przypadkowych błędnych rejestracji. 3.3 URUCHOMIENIE REJESTRATORA Po podłączeniu zasilania i wpięcia rejestratora w sieć komputerową na ekranie pokażą się informacje opisujące kolejne czynności wykonywane przez urządzenie (ekran Log). Z tych zapisów można się zorientować które czynności rejestratorowi udało się wykonać, a z którymi ma ewentualnie problemy. Naciskając klawisze znajdujące się w dolnej części ekranu dotykowego można wybierać poszczególne pozycje menu instalatora. 6 _II_1.0

7 3. Instalacja Ekran Info pokazuje: identyfikator i numer produkcyjny rejestratora, wersję oprogramowania, wersję dostarczonego pliku upgrade, zewnętrzny numer IP sieci lokalnej, aktualny czas i datę jego ostatniej synchronizacji oraz stan łączenia z serwerem programu. Ekran LAN informuje o aktualnej konfiguracji urządzenia w sieci komputerowej. W tej pozycji możliwe jest ustawienie stałego adresu IP rejestratora (jeżeli nie ma być przydzielany przez DHCP). W tym celu należy przełączyć przycisk DHCP ON na DHCP OFF. _II_1.0 7

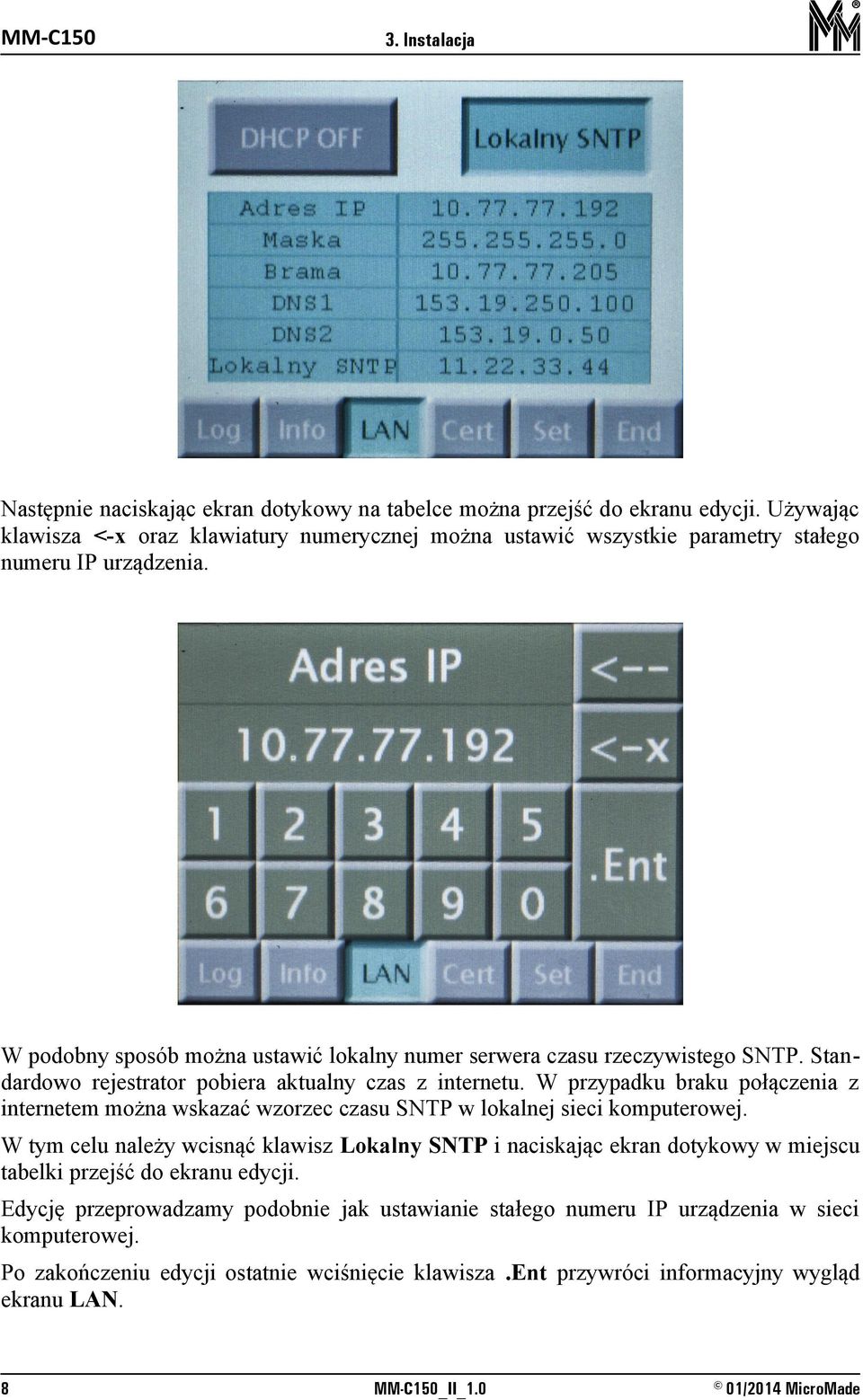

8 3. Instalacja Następnie naciskając ekran dotykowy na tabelce można przejść do ekranu edycji. Używając klawisza <-x oraz klawiatury numerycznej można ustawić wszystkie parametry stałego numeru IP urządzenia. W podobny sposób można ustawić lokalny numer serwera czasu rzeczywistego SNTP. Standardowo rejestrator pobiera aktualny czas z internetu. W przypadku braku połączenia z internetem można wskazać wzorzec czasu SNTP w lokalnej sieci komputerowej. W tym celu należy wcisnąć klawisz Lokalny SNTP i naciskając ekran dotykowy w miejscu tabelki przejść do ekranu edycji. Edycję przeprowadzamy podobnie jak ustawianie stałego numeru IP urządzenia w sieci komputerowej. Po zakończeniu edycji ostatnie wciśnięcie klawisza.ent przywróci informacyjny wygląd ekranu LAN. 8 _II_1.0

9 3. Instalacja Następny ekran Cert pokazuje informacje o certyfikatach. Certyfikat KeyP podaje sygnaturę kluczy KeyP oraz nazwę producenta oprogramowania, z którym współpracuje rejestrator. Certyfikat KeyI podaje sygnaturę kluczy KeyI oraz nazwę instalacji, w której pracuje rejestrator. Wszystkie rejestratory pracujące w tej samej instalacji (u jednego klienta) powinny mieć takie same certyfikaty KeyP i KeyI. W zakładce Set ustawiamy rodzaje zdarzeń jakie będzie obsługiwał rejestrator, który rodzaj zdarzenia ma być rodzajem domyślnym i o której godzinie rejestrator ma ustawiać się na ewidencję przeciwnego kierunku rejestracji zdarzenia domyślnego. W ustawieniach jak na przykładowym ekranie rejestrator będzie ewidencjonował zdarzenia normalne, socjalne i służbowe. Domyślnie będzie ustawiony na rejestrację wejść normalnych, a o godzinie 12:30 będzie przełączał się na rejestrację wyjść normalnych. O północy powróci do ustawień domyślnych (wejście normalne). Rejestracje domyślne można też wyłączyć, lub na stałe ustawić jeden kierunek. _II_1.0 9

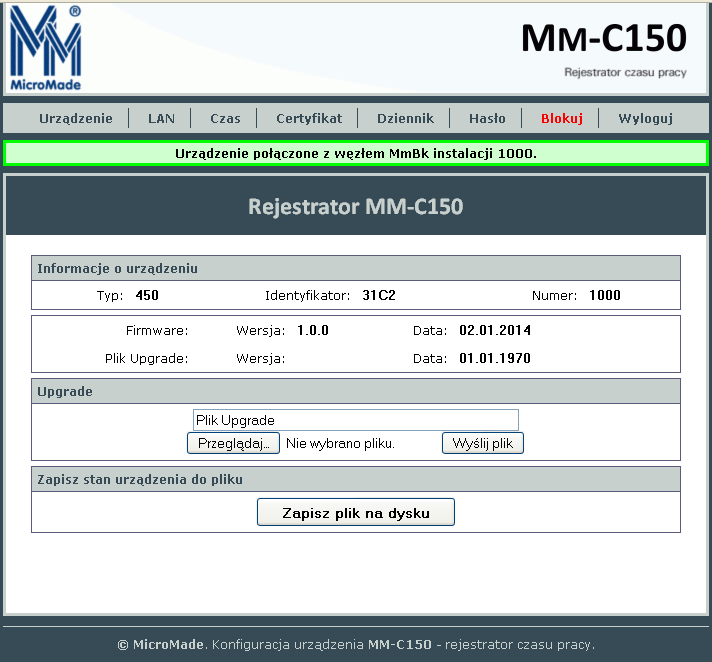

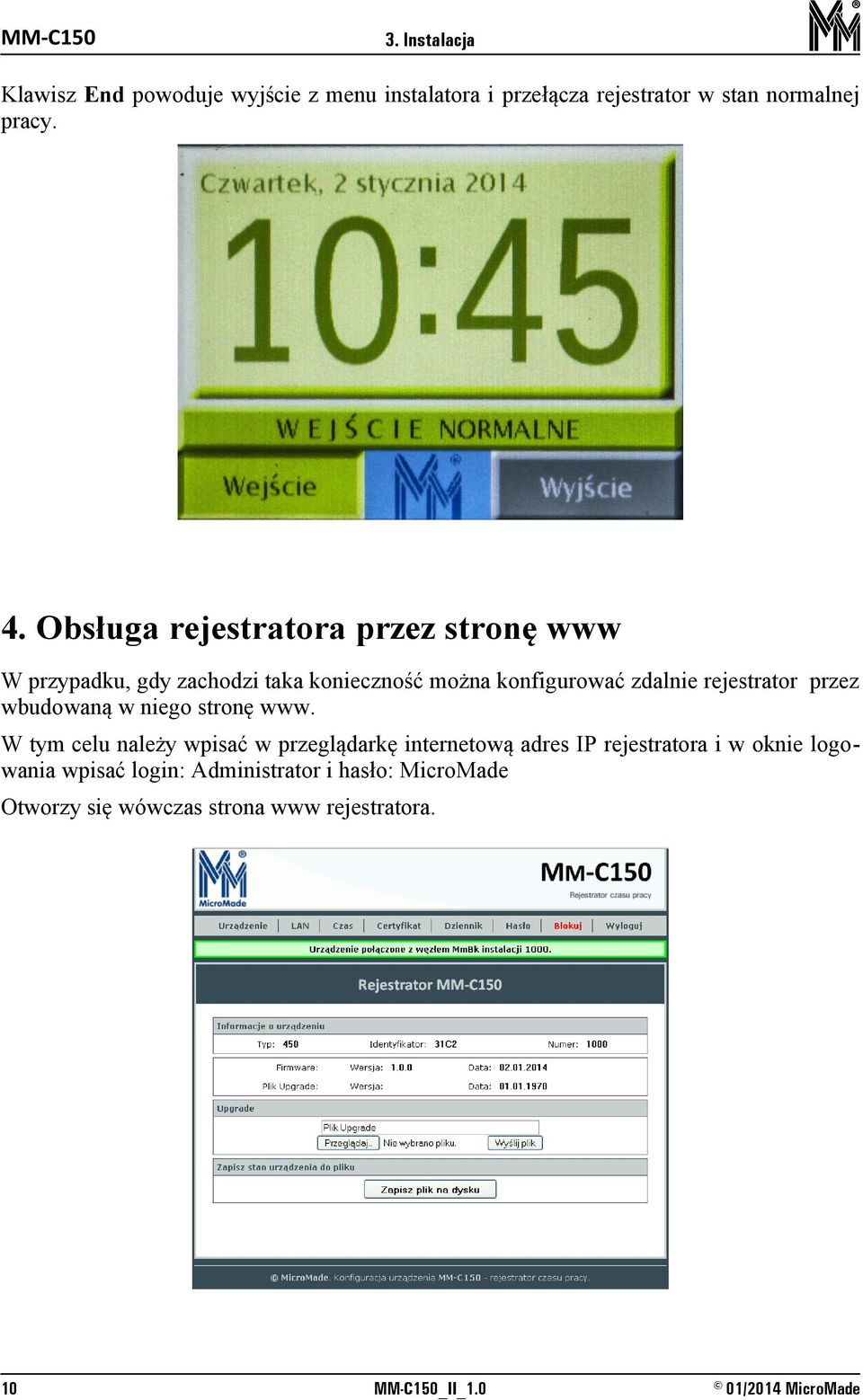

10 3. Instalacja Klawisz End powoduje wyjście z menu instalatora i przełącza rejestrator w stan normalnej pracy. 4. Obsługa rejestratora przez stronę www W przypadku, gdy zachodzi taka konieczność można konfigurować zdalnie rejestrator przez wbudowaną w niego stronę www. W tym celu należy wpisać w przeglądarkę internetową adres IP rejestratora i w oknie logowania wpisać login: Administrator i hasło: MicroMade Otworzy się wówczas strona www rejestratora. 10 _II_1.0

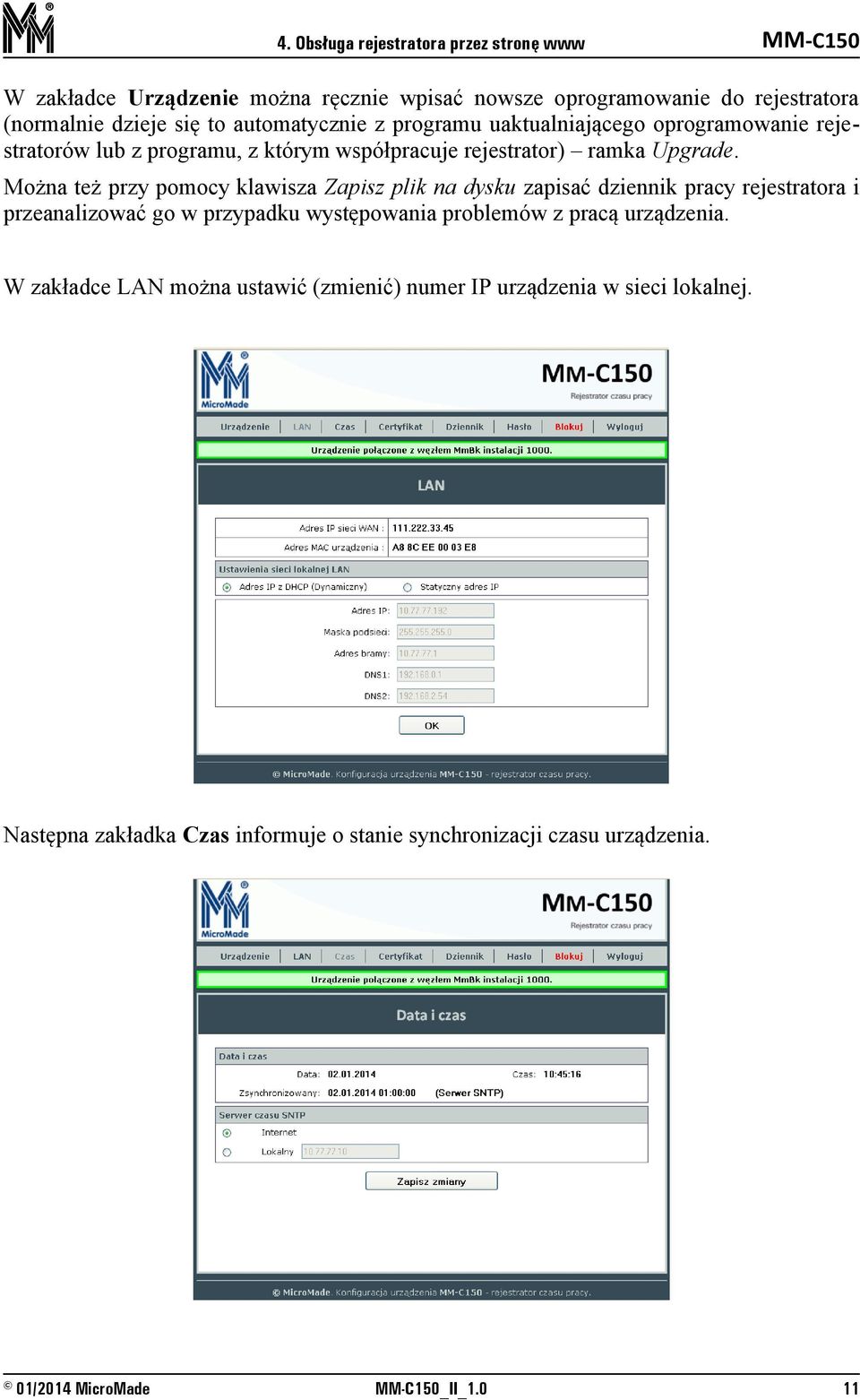

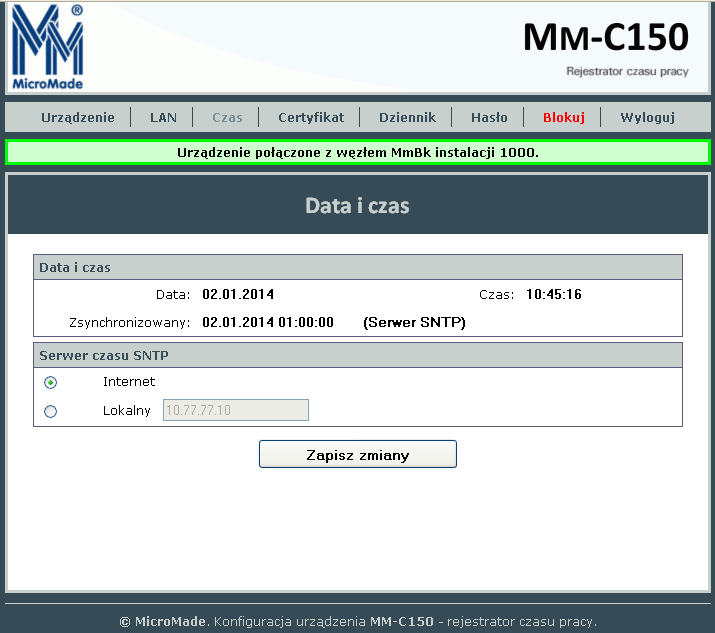

11 4. Obsługa rejestratora przez stronę www W zakładce Urządzenie można ręcznie wpisać nowsze oprogramowanie do rejestratora (normalnie dzieje się to automatycznie z programu uaktualniającego oprogramowanie rejestratorów lub z programu, z którym współpracuje rejestrator) ramka Upgrade. Można też przy pomocy klawisza Zapisz plik na dysku zapisać dziennik pracy rejestratora i przeanalizować go w przypadku występowania problemów z pracą urządzenia. W zakładce LAN można ustawić (zmienić) numer IP urządzenia w sieci lokalnej. Następna zakładka Czas informuje o stanie synchronizacji czasu urządzenia. _II_1.0 11

12 4. Obsługa rejestratora przez stronę www Zakładka Certyfikat przedstawia informacje o węźle (komputerze), z którym ma łączyć się rejestrator. W skrajnych przypadkach umożliwia ręczne zapisanie certyfikatu do urządzenia. W zakładce Dziennik można prześledzić historię pracy rejestratora. Jeżeli możliwość edycji nie została zablokowana (lub po wykonaniu RESETU urządzenia) w zakładce Hasło możliwa jest zmiana standardowego hasła dostępu do strony www rejestratora. 5. Powiązanie rejestratora z instalacją Wgranie certyfikatu z kluczami danej instalacji przypisuje rejestrator do niej. Dodatkowo, po certyfikacie, należy wgrać konfigurację, zawierającą m.in. adres serwera, z którym rejestrator powinien się połączyć(w chmurze lub w sieci lokalnej zależy od oprogramowania, z którym rejestrator ma współpracować). Jeżeli certyfikaty nie zostaną dostarczone do rejestratora automatycznie, można to wykonać przez stronę www. Rejestrator automatycznie nawiązuje połączenie z serwerem, którego dane zostały mu przekazane. W trakcie wykonywania połączenia, w oparciu o klucze zawarte w certyfikacie, tworzone są klucze sesji. Wszystkie wykonane rejestracje są natychmiast przesyłane do serwera. W celu zapewnienia bezpieczeństwa, rejestrator zawsze pamięta ostatnie 50 tys. rejestracji - możliwe jest ich powtórne pobranie. Rejestrator samodzielnie dba o poprawny czas - posiada wbudowany zegar czasu rzeczywistego, który jest automatycznie synchronizowany do serwerów czasu w internecie lub do lokalnego serwera SNTP. 12 _II_1.0

13 6. Obsługa rejestratora 6. Obsługa rejestratora Na standardowym ekranie rejestratora wyświetlany jest aktualna data i godzina oraz 3 klawisze: wejście, wyjście i klawisz funkcyjny MM. Klawisz funkcyjny MM uruchamia dodatkowe menu służące do wyboru rodzaju rejestrowanego zdarzenia. _II_1.0 13

14 6. Obsługa rejestratora Po wyborze ekran przełącza się na inny kolor charakterystyczny dla danego typu rejestracji. Typy rejestrowanych zdarzeń i odpowiadające im kolory zależą od konfiguracji wykonanej producenta oprogramowania. Dlatego mogą być inne od przedstawionych tu przykładowych: zielony rejestracje normalne brązowy rejestracje służbowe 14 _II_1.0

15 6. Obsługa rejestratora niebieski rejestracje socjalne (przerwa na posiłek, przerwa na papierosa itp.) Poprawnie zarejestrowana karta sygnalizowana jest pojedynczym sygnałem dźwiękowym i potwierdzeniem na ekranie. _II_1.0 15

16 6. Obsługa rejestratora Przyłożenie do czytnika karty, która nie ma uprawnień do rejestrowania się na rejestratorze powoduje wygenerowanie dźwięku ostrzegawczego (3 krótkie dźwięki) i wyświetleniem czerwonego ostrzegawczego znaku X na wyświetlaczu. Jeżeli po przyłożeniu karty do czytnika rejestratora pojawi się pusty ekran, to oznacza, że karta nie została wprowadzona do rejestratora i nie może być poprawnie rozpoznana. Jeżeli, rejestrator w ogóle nie reaguje na zbliżoną kartę, wówczas należy sądzić, że karta jest albo uszkodzona, albo nie jest kartą standardu Mifare 13,56 MHz. 16 _II_1.0

17 7. Szablon montażowy 7. Szablon montażowy _II_1.0 17

18 18 _II_1.0
