RACS. Terminale dostępu typu PRT31, PRT21, PRT22, PRT23 i PRT11 Wer. 1.1 INSTRUKCJA INSTALACJI I PROGRAMOWANIA

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "RACS. Terminale dostępu typu PRT31, PRT21, PRT22, PRT23 i PRT11 Wer. 1.1 INSTRUKCJA INSTALACJI I PROGRAMOWANIA"

Transkrypt

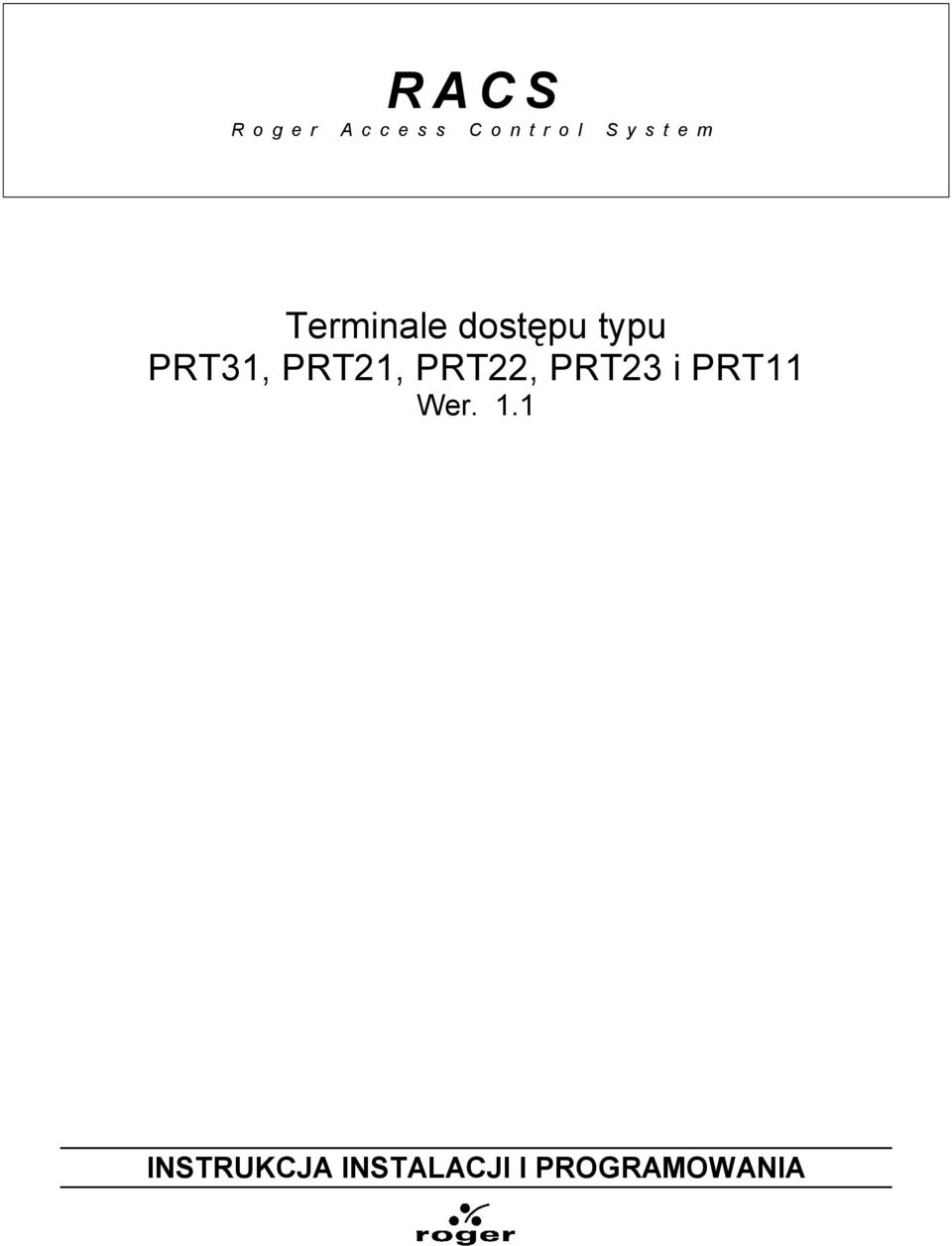

1 RACS R o g e r A c c e s s C o n t r o l S y s t e m Terminale dostępu typu PRT31, PRT21, PRT22, PRT23 i PRT11 Wer. 1.1 INSTRUKCJA INSTALACJI I PROGRAMOWANIA

2 BUDOWA I PRZEZNACZENIE Terminale serii PRT pełnią funkcję punktu identyfikacji użytkowników w systemie kontroli dostępu typu RACS. Terminale PRT nie przyznają prawa dostępu do pomieszczenia a jedynie retransmitują kod identyfikatora zbliżeniowego lub PIN-kodu do kontrolera do którego są dołączone, kontroler interpretuje logicznie otrzymane dane i podejmuje decyzję o dalszej reakcji. Terminale dołącza się do kontrolerów systemu za pomocą pary przewodów (linie i DATA). Terminale PRT zwykle znajdują zastosowanie w sytuacji gdy istnieje potrzeba oddzielenia punktu decyzyjnego (kontrolera) od punktu gdzie dokonywana jest identyfikacja a także w przypadku realizacji obustronnej kontroli przejścia. Uwagi: 1. Do kontrolerów serii PR301/PR201 można dołączyć tylko jeden terminal serii PRT o numerze ID = Nie jest możliwe programowanie kontrolerów PR301/201 za pośrednictwem dołączonego do nich terminala PRT. 3. Do kontrolera PR401 można dołączyć dwa terminale serii PRT, jeden o numerze ID = 0 drugi o numerze ID = Kontroler PR401 można programować tylko z poziomu terminala o numerze ID = 1. SYGNALIZACJA ŚWIETLNA I AKUSTYCZNA Terminale PRT wyposażone są w trzy wskaźniki świetlne typu LED oraz przetwornik akustyczny (buzzer). Zarówno wskaźniki LED jak i buzzer sterowane są przez kontroler do którego terminal jest podłączony, wyjątkiem od tej zasady są dwie sytuacje opisane w tabelce poniżej. ZAMKNIĘTE OTWARTE SYSTEM!!! Wersja starsza (wer. 1.0) terminali Interpretacja sygnalizowanego stanu Brak łączności z kontrolerem, sygnalizacji tego stanu towarzyszy generowany cyklicznie pojedynczy sygnał dźwiękowy. " " " Kontroler jest zajęty, odczyt kart i kodów na terminalu jest chwilowo zawieszony. # - wskaźnik świeci " - wskaźnik jest zgaszony! - wskaźnik pulsuje ZAŁ./WYŁ. OTWARTE SYSTEM!!! Wersja nowsza (wer. 1.1) terminali Interpretacja sygnalizowanego stanu Brak łączności z kontrolerem, sygnalizacji tego stanu towarzyszy generowany cyklicznie pojedynczy sygnał dźwiękowy. # ziel. " " Kontroler jest zajęty, odczyt kart i kodów na terminalu jest chwilowo zawieszony. # - wskaźnik świeci " - wskaźnik jest zgaszony! - wskaźnik pulsuje INSTALACJA TERMINALA Terminal należy zawiesić z dala od źródeł ciepła i wilgoci. Połączenia elektryczne należy wykonać przy wyłączonym napięciu zasilania według rysunków umieszczonych na końcu instrukcji. Przed podłączeniem terminala do kontrolera należy nadać mu numer identyfikacyjny ID (adres) z przedziału od 0 do 7. Numer ten deklaruje się na kontaktach JP1..JP3 zgodnie z tabelą poniżej: Zalecenia instalacyjne: Ustawienia kontaktów Numer ID JP1 JP2 JP3 Rozwarte Rozwarte Rozwarte 0 Zwarte Rozwarte Rozwarte 1 Rozwarte Zwarte Rozwarte 2 Zwarte Zwarte Rozwarte 3 Rozwarte Rozwarte Zwarte 4 Zwarte Rozwarte Zwarte 5 Rozwarte Zwarte Zwarte 6 Zwarte Zwarte Zwarte 7 1. Terminal należy połączyć z kontrolerem parą nieekranowanych przewodów najlepiej typu skrętka o długości nie przekraczającej 300 m. 2. Maksymalna wartość rezystancji przewodu linii DATA oraz linii nie może przekraczać 150 ohm, 3. Maksymalna wartość pojemności mierzona między przewodami linii DATA i oraz względem minusa zasilania nie może przekroczyć wartości 100nF PRTxx.doc

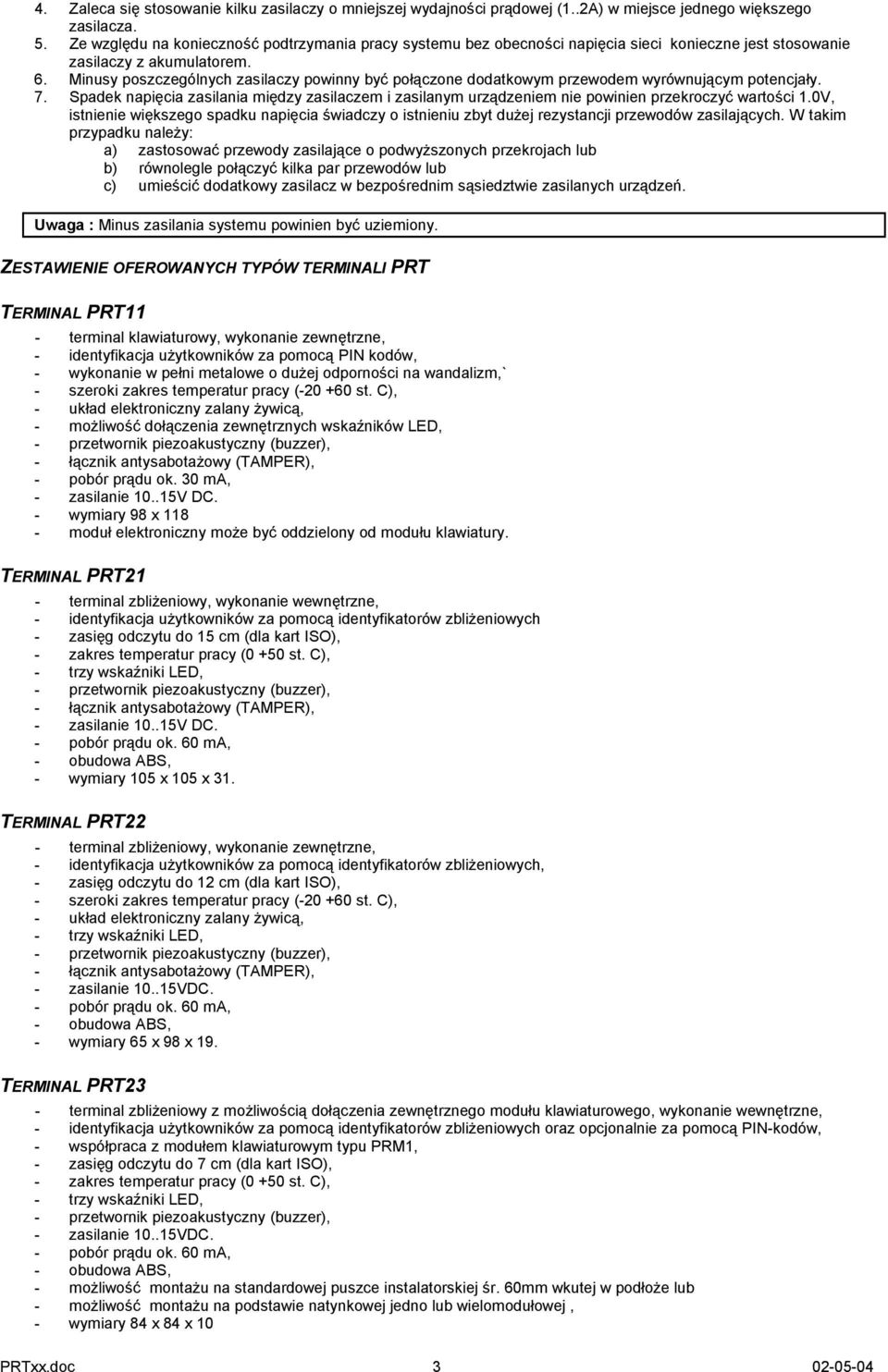

3 4. Zaleca się stosowanie kilku zasilaczy o mniejszej wydajności prądowej (1..2A) w miejsce jednego większego zasilacza. 5. Ze względu na konieczność podtrzymania pracy systemu bez obecności napięcia sieci konieczne jest stosowanie zasilaczy z akumulatorem. 6. Minusy poszczególnych zasilaczy powinny być połączone dodatkowym przewodem wyrównującym potencjały. 7. Spadek napięcia zasilania między zasilaczem i zasilanym urządzeniem nie powinien przekroczyć wartości 1.0V, istnienie większego spadku napięcia świadczy o istnieniu zbyt dużej rezystancji przewodów zasilających. W takim przypadku należy: a) zastosować przewody zasilające o podwyższonych przekrojach lub b) równolegle połączyć kilka par przewodów lub c) umieścić dodatkowy zasilacz w bezpośrednim sąsiedztwie zasilanych urządzeń. Uwaga : Minus zasilania systemu powinien być uziemiony. ZESTAWIENIE OFEROWANYCH TYPÓW TERMINALI PRT TERMINAL PRT11 - terminal klawiaturowy, wykonanie zewnętrzne, - identyfikacja użytkowników za pomocą PIN kodów, - wykonanie w pełni metalowe o dużej odporności na wandalizm,` - szeroki zakres temperatur pracy ( st. C), - układ elektroniczny zalany żywicą, - możliwość dołączenia zewnętrznych wskaźników LED, - pobór prądu ok. 30 ma, - zasilanie V DC. - wymiary 98 x moduł elektroniczny może być oddzielony od modułu klawiatury. TERMINAL PRT21 - terminal zbliżeniowy, wykonanie wewnętrzne, - identyfikacja użytkowników za pomocą identyfikatorów zbliżeniowych - zasięg odczytu do 15 cm (dla kart ISO), - zakres temperatur pracy (0 +50 st. C), - zasilanie V DC. - wymiary 105 x 105 x 31. TERMINAL PRT22 - terminal zbliżeniowy, wykonanie zewnętrzne, - identyfikacja użytkowników za pomocą identyfikatorów zbliżeniowych, - zasięg odczytu do 12 cm (dla kart ISO), - szeroki zakres temperatur pracy ( st. C), - układ elektroniczny zalany żywicą, - zasilanie VDC. - wymiary 65 x 98 x 19. TERMINAL PRT23 - terminal zbliżeniowy z możliwością dołączenia zewnętrznego modułu klawiaturowego, wykonanie wewnętrzne, - identyfikacja użytkowników za pomocą identyfikatorów zbliżeniowych oraz opcjonalnie za pomocą PIN-kodów, - współpraca z modułem klawiaturowym typu PRM1, - zasięg odczytu do 7 cm (dla kart ISO), - zakres temperatur pracy (0 +50 st. C), - zasilanie VDC. - możliwość montażu na standardowej puszce instalatorskiej śr. 60mm wkutej w podłoże lub - możliwość montażu na podstawie natynkowej jedno lub wielomodułowej, - wymiary 84 x 84 x 10 PRTxx.doc

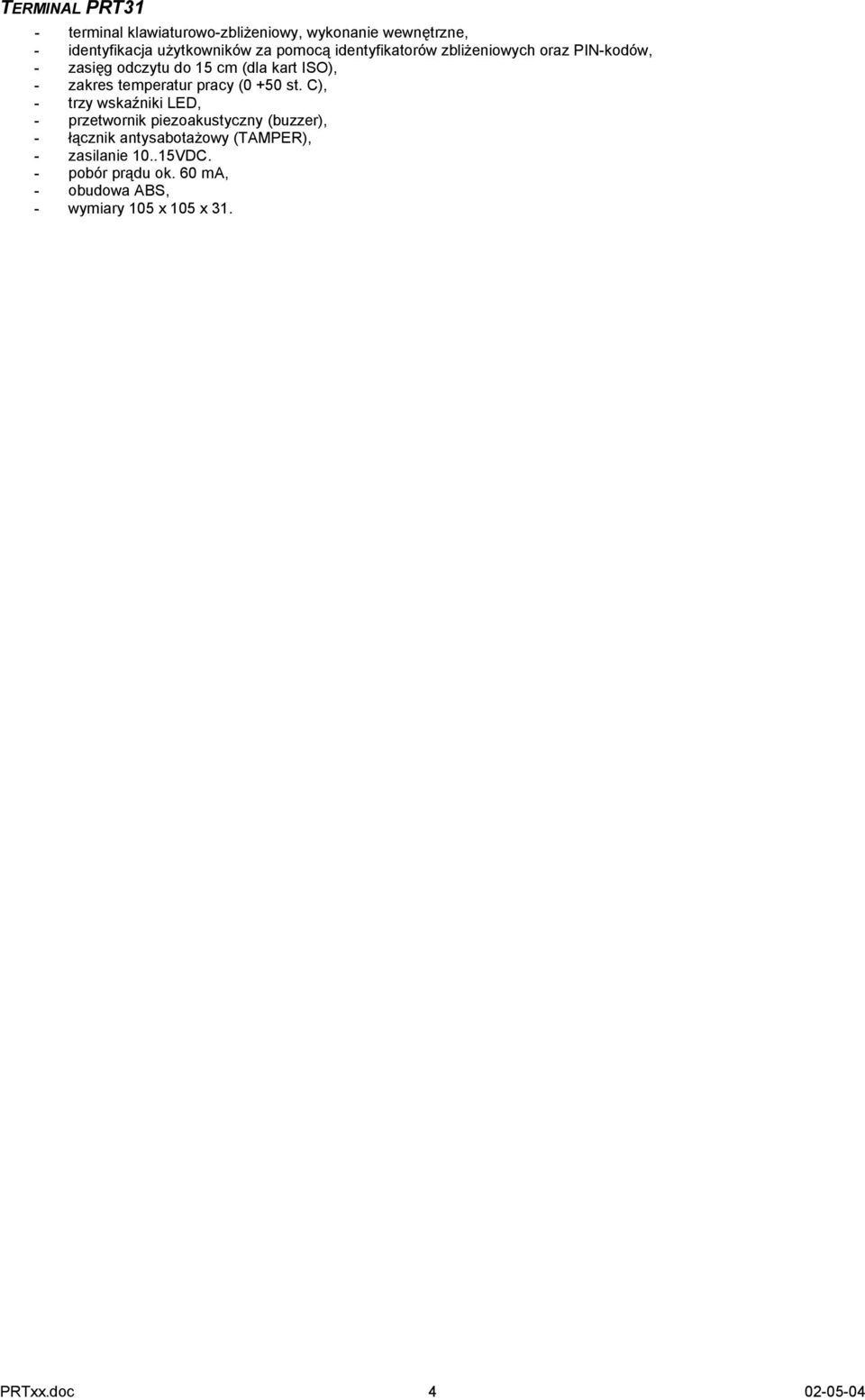

4 TERMINAL PRT31 - terminal klawiaturowo-zbliżeniowy, wykonanie wewnętrzne, - identyfikacja użytkowników za pomocą identyfikatorów zbliżeniowych oraz PIN-kodów, - zasięg odczytu do 15 cm (dla kart ISO), - zakres temperatur pracy (0 +50 st. C), - zasilanie VDC. - wymiary 105 x 105 x 31. PRTxx.doc

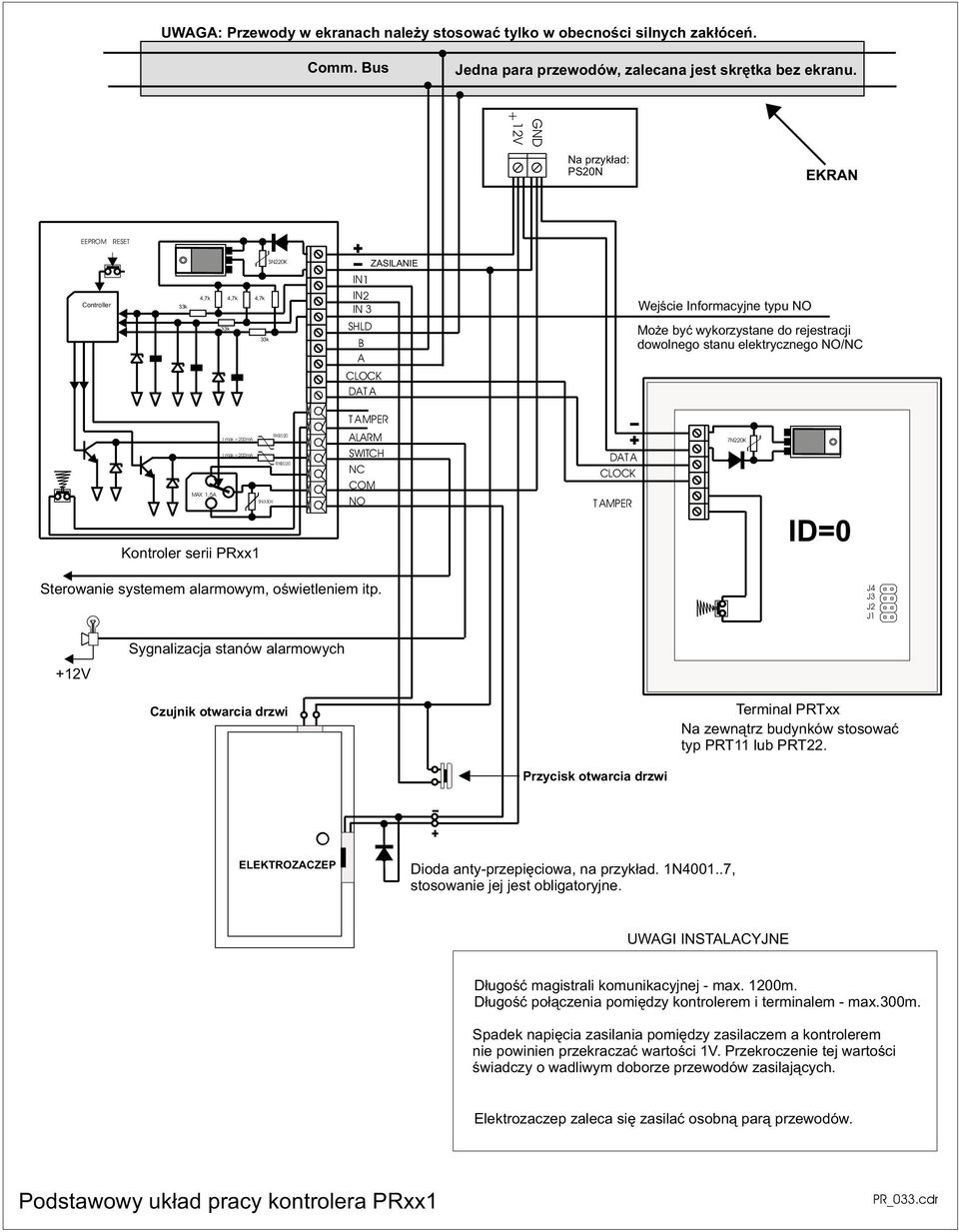

5 GND UWAGA: Przewody w ekranach nale y stosowaæ tylko w obecnoœci silnych zak³óceñ. Comm. Bus Jedna para przewodów, zalecana jest skrêtka bez ekranu. + 12V Na przyk³ad: PS20N EKRAN EEPROM RESET Controller SN220K ZASILANIE IN1 IN2 IN 3 SHLD B A DAT A Wejœcie Informacyjne typu NO Mo e byæ wykorzystane do rejestracji dowolnego stanu elektrycznego NO/NC T AMPER MAX 1,5A SN330K Kontroler serii PRxx1 ALARM SWITCH NC COM NO DAT A TAMPER 7N220K ID=0 Sterowanie systemem alarmowym, oœwietleniem itp. J4 J3 J2 J1 +12V Sygnalizacja stanów alarmowych Czujnik otwarcia drzwi Terminal PRTxx Na zewn¹trz budynków stosowaæ typ PRT11 lub PRT22. Przycisk otwarcia drzwi ELEKTROZACZEP Dioda anty-przepiêciowa, na przyk³ad. 1N , stosowanie jej jest obligatoryjne. UWAGI INSTALACYJNE D³ugoœæ magistrali komunikacyjnej - max. 1200m. D³ugoœæ po³¹czenia pomiêdzy kontrolerem i terminalem - max.300m. Spadek napiêcia zasilania pomiêdzy zasilaczem a kontrolerem nie powinien przekraczaæ wartoœci 1V. Przekroczenie tej wartoœci œwiadczy o wadliwym doborze przewodów zasilaj¹cych. Elektrozaczep zaleca siê zasilaæ osobn¹ par¹ przewodów. Podstawowy uk³ad pracy kontrolera PRxx1 PR_033.cdr

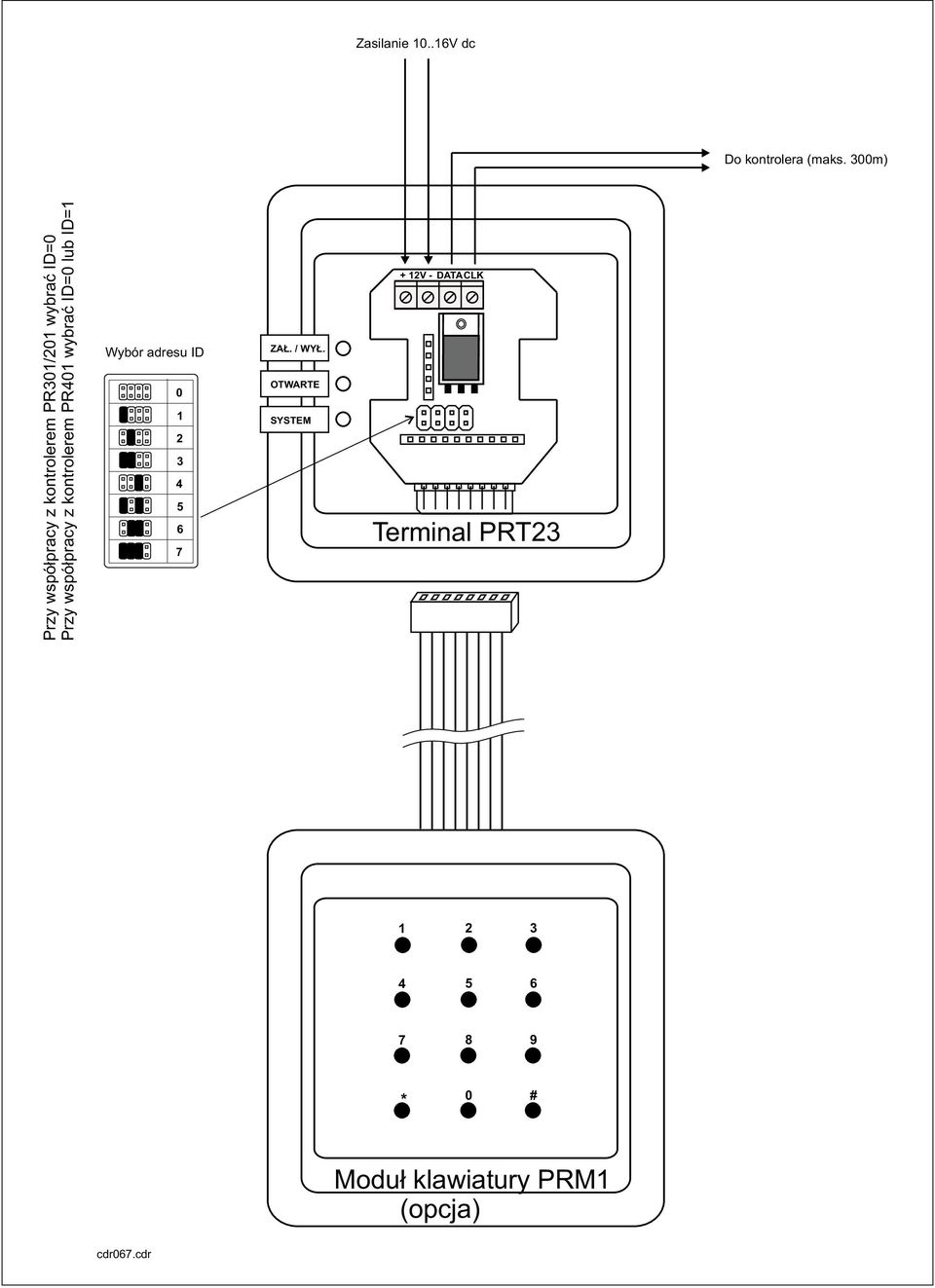

6 GND +12V UWAGA: Przewody w ekranach nale y stosowaæ tylko w obecnoœci silnych zak³óceñ. Comm. Bus Jedna para przewodów, zalecana jest skrêtka bez ekranu. Zasilacz np. PS20N EKRAN EEPROM RESET SN220K ZASILANIE Controller IN1 IN2 IN 3 Wejœcie Informacyjne typu NO SHLD B A Mo e byæ wykorzystane do rejestracji dowolnego stanu NO/NC DAT A TERMINAL ID=0 T AMPER MAX 1,5A SN330K ALARM SWITCH NC COM NO DATA TAMPER 7N220K Kontroler serii PR401 Sterowanie dodatkowym odbiornikiem energii Sygnalizacja stanów alarmowych +12V Czujnik otwarcia drzwi Na zewn¹trz budynków stosowaæ typ PRT11 lub PRT22. Przycisk otwarcia drzwi TERMINAL ID=1 ELEKTROZACZEP 7N220K Dioda anty-przepiêciowa, na przyk³ad. 1N , Stosowanie diody jest obligatoryjne. UWAGI INSTALACYJNE 1. D³ugoœæ magistrali komunikacyjnej - max. 1200m. 2. D³ugoœæ po³¹czenia pomiêdzy kontrolerem i terminalem - max.300m. 3. Spadek napiêcia zasilania pomiêdzy zasilaczem a kontrolerem nie powinien przekraczaæ wartoœci 1V. Przekroczenie tej wartoœci œwiadczy o wadliwym doborze przewodów zasilaj¹cych. 4. Elektrozaczep nale y zasilaæ osobn¹ par¹ przewodów. Podstawowy uk³ad pracy kontrolera PR401 cdr064.cdr

7 Zasilanie V dc Do kontrolera (maks. 300m) Przy wspó³pracy z kontrolerem PR301/201 wybraæ ID=0 Przy wspó³pracy z kontrolerem PR401 wybraæ ID=0 lub ID=1 Wybór adresu ID ZA. / WY. OTWARTE SYSTEM + 12V - DATACLK Terminal PRT * 0 # Modu³ klawiatury PRM1 (opcja) cdr067.cdr
