CYFROWY SYSTEM WIDEODOMOFONOWY C5-IP

Transkrypt

1 NAJNIŻSZA CENA NA RYNKU NOWOŚĆ CYFROWY SYSTEM WIDEODOMOFONOWY C5-IP Masz pytania? Zadzwoń:

2 Bezpieczna inwestycja

3 O systemie C5-IP to nowoczesny system wideodomofonowy w technologii IP marki VidiLine z wbudowanym systemem: kontroli dostępu, alarmowym oraz powiadomień SOS. Cechy, które wyróżniają nasz system to: brak ograniczeń odległości, wszechstronność zastosowań, szybkie wdrożenie oraz możliwość integracji z systemem CCTV IP. Podstawowy system wideodomofonowy składa się z niewielu elementów: panel zewnętrzny IP, dotykowy monitor IP oraz switch i zasilacz. Te urządzenia wystarczą Ci do zbudowania systemu wideodomofonowego. Dodatkowe elementy jak stacja portierska czy bramka CCTV służą do poprawy Twojego bezpieczeństwa i dzięki temu Twój system wideodomofonowy będzie bezpieczną inwestycją.

4 Główne zalety systemu Brak ograniczeń Skrętka czy światłowód? Wykorzystanie standardów sieci TCP/IP pozwala na nieograniczoną odległość pomiędzy urządzeniami, możesz wykorzystać istniejącą sieć lub wykonać dedykowaną do systemu wideodomofonowego. System C5-IP nie ma ograniczeń, możesz podłączyć dowolną ilość monitorów i paneli w systemie. W dowolnym momencie możliwe jest rozbudowanie sieci wideodomofonowej. Całe budynki można grupować w większe struktury w celu zamknięcia terenu i jego obsługę przez portiera lub ochronę. Wyłącznie od Twoich potrzeb zależy ostateczna architektura systemu. Szybkie wdrożenie Uruchomienie systemu sprowadza się do podłączenia sprzętu i nadania monitorom numerów lokali. Znajomość protokołu IP nie jest konieczna, gdyż adresy IP w sieci wideodomofonowej nadawane są automatycznie. Nasz system oparty jest tylko na jednym kablu sieciowym. Obraz, dźwięk, sterowanie i zasilanie PoE (Power over Ethernet) przesyłane są jednym kablem UTP kat. 5. Takie rozwiązanie gwarantuje szybkie wdrożenie, upraszcza instalację oraz eliminuje dodatkowe źródła zasilania dla całego systemu. Cyfrowy system wideodomofonowy C5-IP

5 Integracja z kamerami IP Lubimy czuć się komfortowo i bezpiecznie. Wszechobecne kamery stają się standardem. Nasz wideodomofon pozwala na integrację z systemem monitoringu IP, który pracuje zgodnie z protokołem ONVIF. Wystarczy podłączyć do systemu monitoringu bramkę CCTV systemu C5-IP, aby móc oglądać obraz z kamer na monitorze. Nie będziesz Sam Z własnego doświadczenia wiemy, że przekopywanie się przez wielostronicowe instrukcje nie jest idealnym rozwiązaniem. Dlatego też stworzyliśmy instrukcje wideo, które pozwolą Ci w łatwy i przyjazny sposób zapoznać się z naszymi produktami oraz ich konfiguracją. Jeżeli potrzebujesz jakiejkolwiek pomocy, nasi pracownicy będą asystować Ci w całym procesie wdrożenia systemu, od doboru sprzętu, przez jego instalację, aż po uruchomienie. Nigdy nie zostaniesz bez pomocy. Cyfrowy system wideodomofonowy C5-IP

6 Poznaj nasze produkty

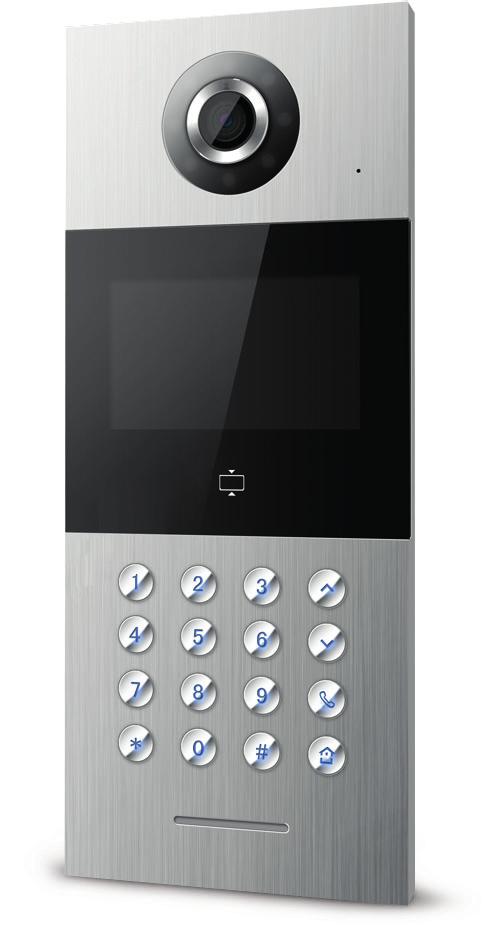

7 Panel zewnętrzny IP C5-IP-OS-01 Funkcja - ograniczenie ruchu ludzi. Umożliwia komunikację z wejść do lokali. Panel wykonany jest z jednego bloku aluminium. Wbudowany wyświetlacz upraszcza nawigację po menu ekranowym. Klawiatura numeryczna jest podświetlana i posiada dedykowany przycisk do połączenia z portierem. Panel został wyposażony w wejście przekaźnikowe, które w połączeniu z kontaktronem pozwala na sprawdzanie pozycji drzwi wejściowych. Parametry techniczne Kamera CMOS VGA Kąt widzenia 110 C Wyświetlacz TFT 4,3 Rozdzielczość 480 x 272 Napięcie 12-24V DC / PoE Wymiary [mm] 148,5 x 363 x 47 Cechy: Wyświetlacz TFT 4,3 z menu w języku Polskim Regulowana kolorowa kamera z diodami LED Obsługa kart zbliżeniowych oraz breloków Podświetlane przyciski wywołania Przycisk do połączenia z portiernią Funkcja sprawdzania statusu drzwi Przycisk wyjścia do otwierania drzwi Regulacja czasu otwarcia drzwi Przekaźnik NO/NC do sterowania zamkiem Wbudowany alarm sabotażowy Opcjonalny moduł otwarcia wielu drzwi Funkcja testowania systemu Cyfrowy system wideodomofonowy C5-IP

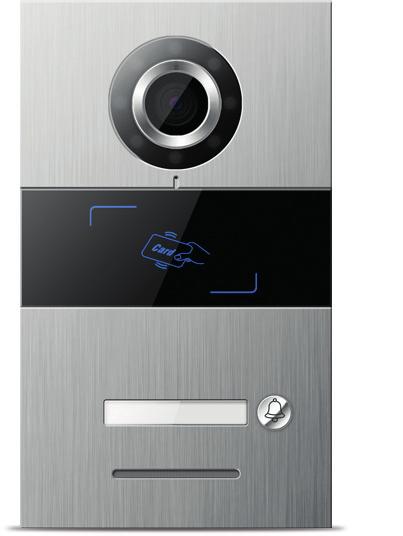

8 Mini panel zewnętrzny IP C5-IP-VS-01 Funkcja - ograniczenie ruchu ludzi. Stosowany jako panel dodatkowy przy drzwiach wejściowych do lokalu. Panel wykonany jest z jednego bloku aluminium. Panel został wyposażony w wejście przekaźnikowe, które w połączeniu z kontaktronem pozwala na sprawdzanie pozycji drzwi wejściowych. Urządzenie posiada również czujnik sabotażu. Alarm otwartych drzwi lub próba wandalizmu zostaną przesłane do konsoli portiera i programu na PC. Parametry techniczne Kamera CMOS VGA Kąt widzenia 95 Zakres temperatur -20 C +70 C Wilgotność 5% 95% Napięcie 12-24V DC / PoE Wymiary [mm] 120 x 194 x 47 Cechy: Wykonany z jednego bloku aluminium Regulowana kolorowa kamera z diodami LED Połączenie z portierem Odporny na warunki atmosferyczne Obsługa kart oraz breloków zbliżeniowych Podświetlany przycisk wywołania Funkcja sprawdzania statusu drzwi Przycisk wyjścia do otwierania drzwi Regulacja czasu otwarcia drzwi Przekaźnik NO/NC do sterowania zamkiem Wbudowany alarm sabotażowy Protokół komunikacyjny TCP/IP Cyfrowy system wideodomofonowy C5-IP

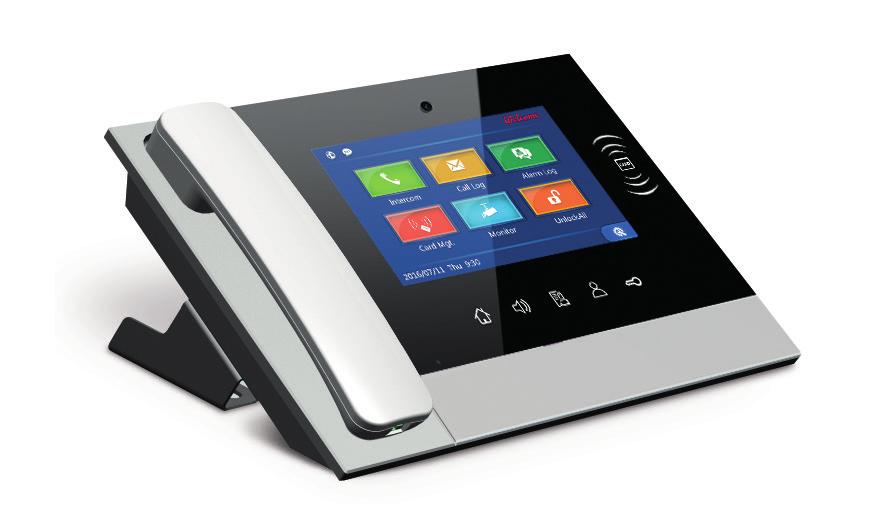

9 Stacja portierska C5-IP-GU Stacja portierska umożliwia komunikację pomiędzy wszystkimi urządzeniami w całym systemie wideodomofonowym. Dotykowy ekran zapewnia intuicyjną obsługę systemu. Portier w dowolnej chwili może połączyć się z wybranym panelem zewnętrznym, monitorem lub inną stacją portierską. W przypadku wywołania alarmu z któregokolwiek monitora lub panelu zewnętrznego, informacja taka automatycznie pojawi się na ekranie. Parametry techniczne Wyświetlacz LCD 7 Rozdzielczość 800 x 480 Zakres temperatur 0 C +55 C Wilgotność 5% 70% Napięcie 12-24V DC Wymiary [mm] 305 x 210 x 32 Cechy: Odbieranie połączeń z monitorów i paneli Komunikacja z innymi stacjami portierskimi Odbieranie komunikatów alarmowych / SOS Podgląd historii zdarzeń i połączeń Podgląd z kamer CCTV IP do 255 kamer Awaryjne otwieranie wszystkich drzwi Możliwość wyboru dźwięku wywołania Zarządzanie kartami użytkowników Pięć przycisków szybkiego dostępu Wbudowana kamera Ekran dotykowy Protokół komunikacyjny TCP/IP Cyfrowy system wideodomofonowy C5-IP

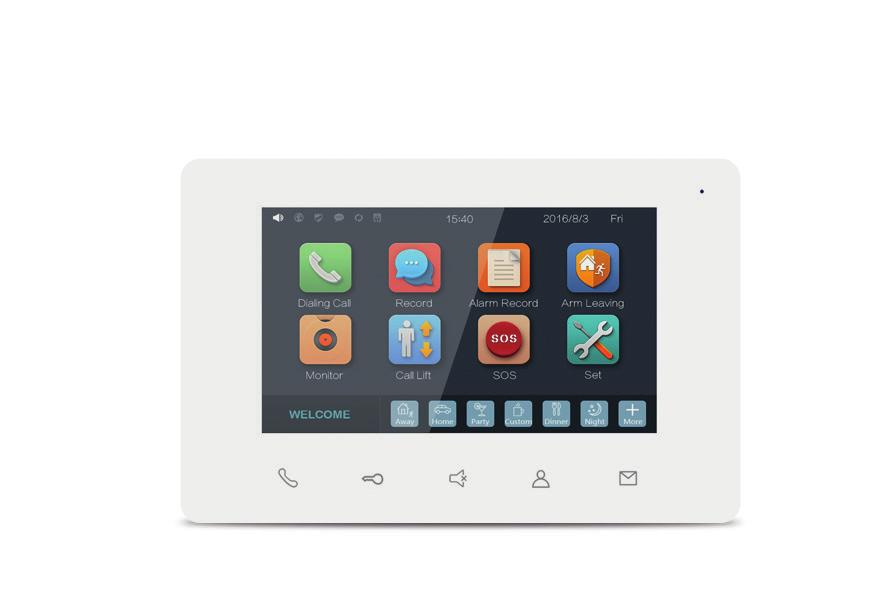

10 Monitor C5-IP-07-W Monitor C5-IP to połączenie prostego designu i zaawansowanej technologii. Dotykowy ekran zapewnia intuicyjną obsługę systemu. Monitor posiada funkcję alarmu, a w przypadku jego wywołania (np. zalania) informacja ta automatycznie przekazywana będzie do stacji portierskiej. Wbudowana pamięć pozwala na zapisanie do 100 zdjęć oraz informacji o zdarzeniach. Funkcja interkomu pozwala na komunikowanie się użytkowników systemu między sobą. Parametry techniczne Wyświetlacz LCD 7 Rozdzielczość 800 x 480 Zakres temperatur 0 C +55 C Wilgotność 5% 70% Napięcie 12-24V DC Wymiary [mm] 224 x 140 x 25 Cechy: Ekran dotykowy 7 z menu w języku polskim Indywidualne kody otwarcia Możliwość odbierania wiadomości Alarm SOS z powiadomieniem portiera Funkcja systemu alarmowego z 8 wejściami Podgląd obrazu z kamer monitoringu IP Regulacja głośności oraz jasności Interkom pomiędzy użytkownikami Możliwość wyboru dźwięku wywołania Współpraca z windami wezwanie windy Historia zdarzeń Funkcja dzwonka do drzwi Cyfrowy system wideodomofonowy C5-IP

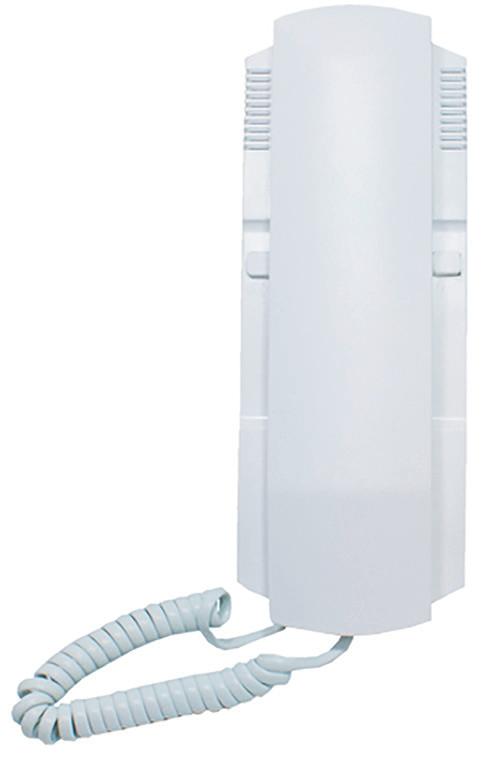

11 Unifon i oprogramowanie C5-IP-07-W Parametry techniczne Funkcja SOS Czas dzwonienia 30s Czas rozmowy 120s Zakres temperatur -10 C +55 C Napięcie DC 24V PoE Wymiary [mm] 210x78x53mm Oprogramowanie PC CZN (Centrum Zarządzania Nieruchomością) służy do zarządzania systemem C5-IP. Program oferuje bardzo szeroki zestaw funkcji: od instalacji i uruchomienia systemu, przez zarządzanie użytkownikami, po obsługę sytuacji wyjątkowych. Możliwe jest delegowanie uprawnień dla osób obsługujących aplikację, gdyż nie każdy powinien mieć dostęp do opcji związanych z bezpieczeństwem np. dodawaniem kart otwierających drzwi czy usuwaniem historii zdarzeń. Cechy: Konfiguracja i zarządzanie systemem Zdalna aktualizacja firmware w urządzeniach Zarządzanie użytkownikami i kartami dostępu Wysyłanie wiadomości do użytkowników Zarządzanie powiadomieniami alarmowymi Awaryjne otwieranie drzwi Dostęp do rejestru zdarzeń: wywołania, otwarcie drzwi, alarmy, wiadomości Zdalna diagnostyka urządzeń systemu Nadawanie uprawnień dla portierów Zarządzanie bazą danych Cyfrowy system wideodomofonowy C5-IP

12 Bramka CCTV i zasilacz C5-IP-GW Bramka kamer IP jest dodatkowym elementem systemu wideodomofonowego zwiększającym bezpieczeństwo. Urządzenie to przechwytuje obraz z kamer IP w standardzie Onvif i przekazuje go do wideodomofonu. Dwie karty sieciowe służą do zarządzania adresacją w różnych segmentach sieci: monitoringu i wideodomofonu. Możliwe jest skonfigurowanie maksymalnie do 255 kamer IP, a podglądu może jednocześnie używać 5 osób. Cechy: Napięcie zasilające 12V DC ± 10% Pobór prądu w czasie spoczynku 10mA Pobór prądu w czasie pracy 150mA Dwa porty LAN RJ45 Wyjście HDMI oraz VGA Wejście USB oraz COM Zakres temperatur 0 C +55 C Wilgotność 5% 70% Wymiary 136 x 136 x 42 mm C5-IP-PS Urządzenie służy do zasilenia elementów systemu wideodomofonowego C5-IP. Zasilacz stabilizuje i filtruje napięcie z sieci elektrycznej. Jeżeli spadnie ono poniżej 160V to maksymalne natężenie prądu wyjściowego będzie spadać współbieżnie, przy jednoczesnym utrzymaniu napięcia wyjściowego. Przy zwiększeniu obciążenia powyżej Imax zasilacz będzie stabilizować natężeniu prądu, a napięcie wyjściowe będzie wtedy współbieżnie spadać. Cechy: Napięcie wejściowe V, 50-60Hz Napięcie wyjściowe 24V DC Moc wyjściowa 72W Prąd wyjściowy 3A Ograniczenie prądowe Imax= 110% Minimalne obciążenie 0% Temperatura pracy -10 C +60 C Przyłącze zaciski śrubowe 2,5 mm Wymiar 6 modułów (105 mm) Waga 190g Montaż na szynie TH-35 2 Cyfrowy system wideodomofonowy C5-IP

13 Przykładowy schemat podłączenia

14

15

16 Oficjalny dystrybutor marki Vidiline tel.: ul. Chopina Płock
