1 Table of Contents Table of Contents Technika samochodowa Hybrid Trainer and All Electric Vehicles Trainer Hybrid Trainer and All Electric Vehicles Trainer UniTrain UniTrain-I Eletrical Drive in Motor Vehicles DC/AC Conversion HV Battery Disconnect Unit Interlock DC/DC Step-Down Converter DC/DC Step-Up Converter Safe Handling of HV Systems Lucas Nülle GmbH 1/29

2 Technika samochodowa Hybrid Trainer and All Electric Vehicles Trainer Hybrid Trainer and All Electric Vehicles Trainer Hybrid and All Electric Vehicles constitutes one of the most innovative and trail-blazing sectors of automotive technology. Aspects such as the exhaustion of fossil fuels and global climate change have brought the topic to the forefront of public opinion. Research developments have advanced to the point where the global market breakthrough for electrically powered vehicles is inevitable in the very near future. Current developments are showing that politicians as well as vehicle manufacturers have seen the signs of the times and authorisation of electric vehicles is increasing throughout the globe. At the same time, such developments are opening up the need for mechanics specifically trained in this new and challenging technology. With electric power, electrical engineering and electronics will finally be the overwhelming aspect in vehicles. Lucas Nülle GmbH 2/29

3 Hybrid Trainer and All Electric Vehicles Trainer Hybrid Trainer and All Electric Vehicles Trainer UniTrain UniTrain Please choose your product: Lucas Nülle GmbH 3/29

4 UniTrain-I UniTrain-I System UniTrain-I jest wspomaganym komputerowo systemem szkoleniowym i doświadczalnym, przeznaczonym do kształcenia i dokształcania w zakresie elektrotechniki i elektroniki. W ramach kursów multimedialnych, dzięki głównym jednostkom lekcyjnym obejmującym teorię i praktykę, zapewnia on poznanie całej koncepcji, a dzięki temu umożliwia docelowe nabycie kompetencji handlowych. Zaczynając od podstaw, aż do rozszerzonych kursów z najróżniejszych dziedzin elektrotechniki i elektroniki, dostępna jest duża liczba kursów multimedialnych do kształcenia szkolnego, zawodowego i inżynieryjnego. System UniTrain-I jest całkowicie autonomiczny i może być używany przez wszystkich oraz w dowolnym czasie. Czy to w laboratorium, czy na stanowisku pracy lub w domu, multimedialne środowisko uczące systemu zapewnia wysoką motywację i maksymalny rezultat uczenia, a dzięki temu gwarancję skutecznej i efektywnej nauki. Dostęp do kursu multimedialnego, jak również sterowanie wirtualnymi instrumentami i sprzętem doświadczalnym, umożliwia platforma LabSoft, otwarta platforma doświadczalna systemu. W ramach kursów przekazywane są podstawy teoretyczne oraz przeprowadzane są doświadczenia na sprzęcie doświadczalnym przynależnym do kursu. Ponadto inteligentny interfejs pomiarowy udostępnia analogowe oraz cyfrowe wejścia/wyjścia pomiarowe i sterujące, co w połączeniu z wirtualnymi instrumentami systemu daje najwyższej jakości sprzęt laboratoryjny. Dodatkowo tok nauczania umożliwia ręczne wyszukiwanie błędów w sprzęcie doświadczalnym, jak również sprawdzanie testów i ich elektroniczne dokumentowanie. Elektryczne i elektroniczne układy połączeń wymagane do doświadczeń podłączane są do systemu za pomocą stanowiska doświadczalnego. Wyposażenie podstawowe systemu UniTrain, w skład którego wchodzi: Lucas Nülle GmbH 4/29

5 Wyposażenie podstawowe systemu UniTrain, w skład którego wchodzi: Pos. nazwa produktu Bestell-Nr. Anz. 1 Interfejs UniTrain z wirtualnymi instrumentami (wersja Basis VI) CO4203-2A 1 Interfejs UniTrain jest centralnym urządzeniem systemu UniTrain. Udostępnia on wejścia i wyjścia, łączniki, źródła i urządzenia pomiarowe niezbędne do wykonywania doświadczeń. Interfejs jest kontrolowany przy pomocy podłączonego komputera. Wyposażenie interfejsu: procesor 32-bitowy z pamięcią danych pomiarowych, interfejs USB, szybkość transmisji danych 12 Mbit/s, moduł WLAN/WIFI, 2.4 GHz, IEEE b/g/n, magistrala UniTrain-Bus do równoczesnego przyłączenia dowolnie wielu stanowisk doświadczalnych, wysokiej jakości obudowa o aluminiowej podstawie z przednim panelem wykonanym ze wzmocnionego plexi, możliwość zamontowania interfejsu w ramach z szyn o formacie DIN A4, zaprojektowany do podłączenia przewodów pomiarowych z wtyczkami 2-mm, diody LED sygnalizujące status urządzenia, wyjście analogowe, +/- 10 V; 0,2 A; DC 5 MHz, poprzez gniazda BNC i gniazda 2 mm, 4 analogowe wejścia wzmacniacza różnicowego o szerokości pasma 10 MHz, wytrzymałość napięciowa do 100 V, szybkość próbkowania 100 megasampli, 9 zakresów pomiarowych, pamięć 4 x 8 k x 10 bits, dostęp poprzez gniazda BNC (2 wejścia) i gniazda 2-mm (4 wejścia), 2 wejścia analogowe do pomiaru prądu, zabezpieczenie nadprądowe do 5A, szybkość próbkowania 250 kilosampli, 2 zakresy pomiarowe, rozdzielczość 12 bitów, gniazda 2-mm, 16-bitowe wyjścia sygnałowe, w tym 8-bitowe na gniazdach 2 mm, TTL/CMOS, częstotliwość taktowania khz, wytrzymałość napięciowa +/- 15 V, Lucas Nülle GmbH 5/29

6 16-bitowe wejścia sygnałowe, do tego 8-bitowe na gniazdach 2 mm, pamięć 16-bitowa x 2k, TTL/CMOS, częstotliwość próbkowania khz, wytrzymałość napięciowa +/- 15 V, 8 przekaźników, 24 V DC/1 A, do tego 4 przekaźniki na gniazdach 2 mm, wymiary: 29,6 x 19 x 8,6 cm, zewnętrzny zasilacz sieciowy z możliwością zasilania w zakresie: V, Hz, wyjście 24 V/5 A, waga (wraz z zasilaczem): 2,1 kg. Instrumenty wirtualne (przyrządy pomiarowe i źródła): 2 x woltomierz VI, 2 x amperomierz VI: AC, DC, 9 zakresów od 100 mv do 50 V, TrueRMS (pomiar rzeczywistej wartości skutecznej), AV, 1 x moduł VI z 8 przekaźnikami, 1 x miernik uniwersalny VI: wskaźnik miernika uniwersalnego (opcjonalnie) na platformie LabSoft, 1 x 2-kanałowy amperomierz VI: AC, DC, 2 zakresy pomiarowe, 300 ma i 3 A, TrueRMS, AV, 1 x 2-kanałowy woltomierz VI: AC, DC, 9 zakresów pomiarowych, 100 mv to 50 V, TrueRMS, AV, 1 2-/4-kanałowy oscyloskop: szerokość pasma 10 MHz, 25 zakresów czasu, 100 ns/div do 10 s/div, 9 zakresów 20 mv/div do 10 V/div, przerzutnik i przerzutnik wstępny, tryb XY i XT, funkcje kursora, dodawanie i mnożenie funkcji dla 2 kanałów, 1 x regulowany zasilacz napięcia stałego VI 0 10 V, 1 x generator funkcyjny VI: 0,5 Hz 5 MHz, 0 10 V, przebieg sinusoidalny, prostokątny i trójkątny, 1 x generator arbitralny VI, 1 x generator impulsów VI, 1 x moduł VI z 16 wyjściami cyfrowymi, 1 x moduł VI z 16 wejściami cyfrowymi, 1 x moduł z 16 wejściami/wyjściami cyfrowymi: wskaźnik binarny, wyświetlacz liczb szesnastkowych, dziesiętnych, ósemkowych, 1 x zasilacz prądu trójfazowego VI Hz, 0 14 Vrms, 2 A (wymaga CO4203-2B), 1 x regulowany zasilacz prądu stałego VI 3 x (od -20 V do +20 V), 2 A (wymaga CO4203-2B), 1 x zasilacz prądu trójfazowego VI z dodatkowym regulowanym przesunięciem fazowym i częstotliwością taktowania (wymaga CO4203-2B). Zakres dostawy: interfejs, zasilacz sieciowy, kabel sieciowy, kabel USB, płyta CD z oprogramowaniem podstawowym, instrukcja obsługi. Wymagania systemowe: komputer osobisty z systemem operacyjnym Windows(Vista, 7, 8, 8.1, 10) wersja 32 lub 64 bitowa, napęd CD-ROM, gniazdo USB. Lucas Nülle GmbH 6/29

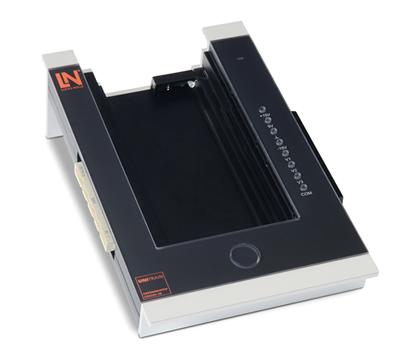

7 2 Stanowisko doświadczalne UniTrain Experimenter CO4203-2B 2 Stanowisko doświadczalne UniTrain-I Experimenter do podłączania do interfejsu UniTrain-I Interface lub do innych stanowisk doświadczalnych. Wyposażenie: moduł sprzęgający do podłączania do interfejsu UniTrain-I- Interface i innych stanowisk doświadczalnych poprzez magistralę UniTrain-I-Bus, przyłącze od magistrali UniTrain-I-Bus dla kart stanowiska doświadczalnego, wysokiej jakości obudowa o aluminiowej podstawie z przednim panelem wykonanym ze wzmocnionego plexi, możliwość zamontowania interfejsu w ramach z szyn o formacie DIN A4, gniazda 2 mm (8 sztuk) udostępniające stałe i zmienne napięcia systemu, zaprojektowany dla podłączania przewodów pomiarowych z wtyczkami 2-mm, uchwyt kart stanowiska doświadczalnego UniTrain-I Experimenter, mechanizm wysuwania kart eksperymentalnych z powracającą sprężyną, uchwyt płytki prototypowej do doświadczeń z okablowanymi elementami i zintegrowanymi układami połączeń, uchwyt miernika uniwersalnego przy zastosowaniu interfejsu podczerwieni (IrDa), wymiary: 29,6 x 19 x 8,6 cm, waga: 1,0 kg. Lucas Nülle GmbH 7/29

8 Akcesoria: Pos. nazwa produktu Bestell-Nr. Anz. 3 Akcesoria pomiarowe, boczniki i przewody pomiarowe UniTrain SO4203-2J 1 Boczniki na płytce drukowanej, do pomiaru prądu za pomocą wejść analogowych systemu UniTrain. 6 boczników: 2 x 1 Ω, 2 x 10 Ω, 2 x 100 Ω sitodruk do oznaczania oporników, przetworników napięcia i wejść prądowych 24 szt. gniazd 2 mm wymiary: 100 x 40 mm Zestaw przewodów pomiarowych 2 mm (22 szt.) dla UniTrain, w skład którego wchodzi: 8 szt. przewodów pomiarowych 2 mm, długość 15cm, kolor niebieski 4 szt. przewodów pomiarowych 2 mm, długość 15cm, kolor żółty 2 szt. przewodów pomiarowych 2 mm, długość 45 cm, kolor czarny 2 szt. przewodów pomiarowych 2 mm, długość 45 cm, kolor żółty 2 szt. przewodów pomiarowych 2 mm, długość 45 cm, kolor czerwony 2 szt. przewodów pomiarowych 2 mm, długość 45 cm, kolor niebieski 2 szt. przewodów pomiarowych z adapterem 4 mm na 2 mm, długość 50 cm, kolor biały 10szt. wtyków połączeniowych 2mm / 5mm wtyczki 2 mm odstęp wtyków 5 mm kolor biały Lucas Nülle GmbH 8/29

9 4 Walizka do przechowywania kompletnego systemu UniTrain-I SO4203-2Y 1 Walizka z profili aluminiowych z uchwytem i blokiem z tworzywa piankowego do mocowania kompletnego systemu UniTrain-I. możliwość przechowywania 1 interfejsu, 1 stanowiska doświadczalnego, 2 zasilaczy sieciowych, kabli i materiałów drobnych zamykana na zamki dźwigniowe; stabilne zawiasy uchwytów kolor: aluminium, czarny, chrom wymiary: 610 x 480 x 100 mm ciężar: 2,3 kg Eletrical Drive in Motor Vehicles Eletrical Drive in Motor Vehicles Hybrid drives are essentially meant to meet three objectives: save fuel, reduce emissions, and increase torque/power. Different hybrid concepts can be employed depending on the required application. With our system trainees can learn on their own the most important technical fundamentals of hybrid drives. Based on job orders and fault descriptions students plan diagnostics of individual components, carry out testing on systems and do repair work on original motor vehicle parts. In the course of measurements and experiments the students acquire practical know-how for every day on the job and vocational training. Lucas Nülle GmbH 9/29

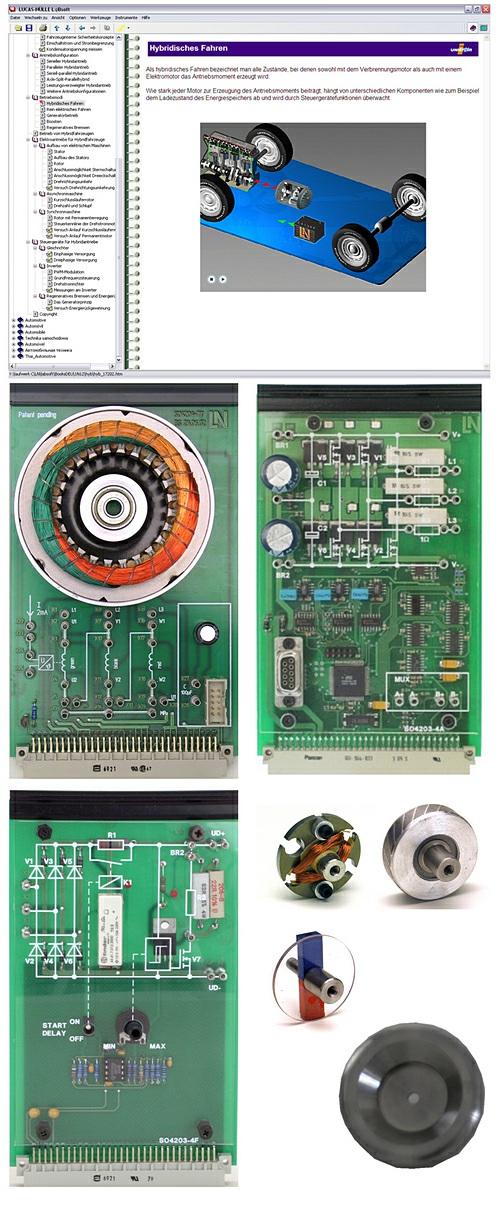

10 List of articles: Pos. nazwa produktu Bestell-Nr. Anz. 5 Kurs Technika samochodowa 12: Napędy hybrydowe w pojazdach SO4204-6V 1 Zawartość: 1 karta doświadczalna z przekształtnikiem samosterującym, sterowany mikroprocesorowo moduł PWM z 6 tranzystorami MOSFET plus obwód napięcia pośredniego do 40 V i prąd wyjściowy do 1 A, sterowany programowo multiplekser do jednoczesnego pomiaru wielu napięć i prądów, wizualizacja stanów przełączania tranzystorów MOSFET za pomocą diod LED 1 karta doświadczalna z obwodem pośrednim, obwodem zasilania do kondensatorów pośrednich oraz przerywaczem hamującym. 1 karta doświadczalna ze statorem z uzwojeniem trójfazowym i wirnikiem, uruchomienie i praca kondensatorów, a także z czujnikiem temperatury z własnym zasilaniem. 1 ciężar wirujący Płyta CD z przeglądarką Labsoft, oprogramowaniem kursu i dodatkowymi wirtualnymi instrumentami Zawartość kursu Lista reguł do bezpiecznej pracy z pojazdami hybrydowymi Różnice między różnymi konfiguracjami napędu (szeregowe i równoległe systemy hybrydowe, hybrydowe systemy dwumodowe) Różne tryby pracy pojazdów hybrydowych Budowa i działanie napędów elektrycznych do pojazdów hybrydowych Elementy sterowania napędów hybrydowych Zasada sterowania częstotliwością nośną Funkcja przekształtników i obwodów pośrednich Budowa i działanie alternatorów Doświadczalne badanie odpowiedzi operacyjnej alternatorów Komponenty sieci pokładowej pojazdów hybrydowych Zasada odzyskiwania energii hamowania Pomiar odzyskanego napięcia podczas manewrów hamowania Pomiar stosunków napięcia w przetwornicach częstotliwości Badanie przeniesienia energii i siły Czas trwania kursu ok. 8 godzin Lucas Nülle GmbH 10/29

11 Dodatkowo konieczne: Pos. nazwa produktu Bestell-Nr. Anz. 6 Stanowisko doświadczalne UniTrain Experimenter CO4203-2B 1 Stanowisko doświadczalne UniTrain-I Experimenter do podłączania do interfejsu UniTrain-I Interface lub do innych stanowisk doświadczalnych. Wyposażenie: moduł sprzęgający do podłączania do interfejsu UniTrain-I- Interface i innych stanowisk doświadczalnych poprzez magistralę UniTrain-I-Bus, przyłącze od magistrali UniTrain-I-Bus dla kart stanowiska doświadczalnego, wysokiej jakości obudowa o aluminiowej podstawie z przednim panelem wykonanym ze wzmocnionego plexi, możliwość zamontowania interfejsu w ramach z szyn o formacie DIN A4, gniazda 2 mm (8 sztuk) udostępniające stałe i zmienne napięcia systemu, zaprojektowany dla podłączania przewodów pomiarowych z wtyczkami 2-mm, uchwyt kart stanowiska doświadczalnego UniTrain-I Experimenter, mechanizm wysuwania kart eksperymentalnych z powracającą sprężyną, uchwyt płytki prototypowej do doświadczeń z okablowanymi elementami i zintegrowanymi układami połączeń, uchwyt miernika uniwersalnego przy zastosowaniu interfejsu podczerwieni (IrDa), wymiary: 29,6 x 19 x 8,6 cm, waga: 1,0 kg. Lucas Nülle GmbH 11/29

12 DC/AC Conversion DC/AC Conversion Electric energy is tapped at the car battery in the form of DC voltage and is then applied as a DC current. However, in modern electrical drives an AC voltage is needed with an approximate sinusoidal alternating current. In this course the generation of AC voltage and currents is described and demonstrated in a simple and graphic fashion. The knowledge acquired in the theoretical section is then verified empirically by means of experiment. All of the components needed for the experiment are arranged on a single printed circuit board. In knowledge tests the student s progress is checked and thus the most important aspects of DC/AC conversion are effectively learned in the fastest possible time. Lucas Nülle GmbH 12/29

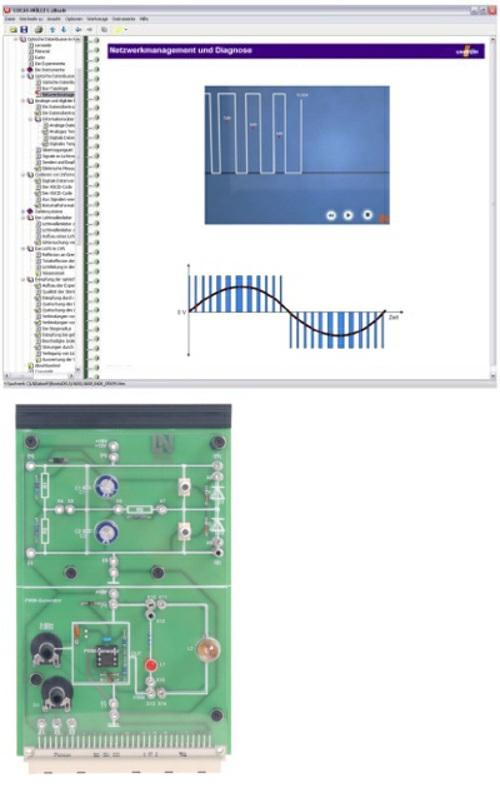

13 List of articles: Pos. nazwa produktu Bestell-Nr. Anz. 7 Kurs Kraftfahrzeugtechnik 18: DC-AC-Wandlung im Kfz SO4204-6L 1 Zawartość: 1 karta doświadczalna (potencjometr i lampa żarowa, generator PWM, przetworniki DC-AC) Płyta CD z przeglądarką Labsoft, oprogramowanie kursu i wirtualne instrumenty Treści szkoleniowe: Indukcja elektryczna Siła Lorentza Reguła prawej ręki Relacje między prądem a napięciem Modulacja szerokości impulsu (PWM) PWM a napięcie PWM a prąd Generowanie górnej półfali Generowanie napięcia AC Wirujące pole elektryczne Lucas Nülle GmbH 13/29

14 HV Battery Disconnect Unit HV Battery Disconnect Unit This training system focuses on the high voltage disconnection relays of the battery unit. The system monitors the hybrid system and only connects the high voltage only when it is considered safe and secure. The accompanying Labsoft course explains this complex system. List of articles: Pos. nazwa produktu Bestell-Nr. Anz. 8 Kurs UniTrain Moduł odłączania akumulatora w pojazdach hybrydowych i elektrycznych CO4205-1J 1 Moduł odłączania akumulatora wysokiego napięcia (BDU) System szkoleniowy z modułem odłączania akumulatora umożliwia projektowanie i użycie zasady działania w procesie odłączania akumulatora wysokiego napięcia z zainstalowanej sieci. Zakres dostawy Karta stanowiska doświadczalnego z obwodem do eksperymentów w formacie Eurocard Interaktywny kurs szkoleniowy na płycie CD-ROM z przeglądarką Labsoft, oprogramowaniem kursu i dodatkowymi przyrządami wirtualnymi Walizka Zworki Lucas Nülle GmbH 14/29

15 Komponenty na karcie stanowiska doświadczalnego: Obwód elektroniczny odłączania akumulatora wysokiego napięcia (BDU) Gniazda pomiarowe Obwody symulacji awarii Dwa bloki akumulatorów Trzy przekaźniki Sterowanie za pomocą mikrosterownika Złącze serwisowe/konserwacyjne Stacyjka Kontrolka wskazująca uruchomienie zapłonu Akumulatory wysokiego napięcia Wskaźnik awarii wysokiego napięcia Kontrolny mostek odłącznikowy Kondensator w obwodach prądu stałego Obciążenie zintegrowanej instalacji Wyświetlanie parametrów obciążenia zintegrowanej instalacji Gniazda pomiarowe bloków akumulatorów Gniazda pomiarowe zintegrowanej instalacji Program nauczania Podstawowa wiedza na temat modułów odłączania akumulatora Opracowywanie zleceń dla warsztatów Funkcje diagnostyczne Odczytywanie danych awarii z pamięci za pomocą próbnika diagnostycznego Klasyfikacja awarii w systemach pojazdów Budowa i funkcja linii kontrolnej Budowa obwodów elektrycznych Zasada działania Sterowanie Warianty obwodów Metody napraw i rozmowy z klientami Dobór napraw według zaleceń producentów Lucas Nülle GmbH 15/29

16 Obsługa numerów części zamiennych Badania prowadzone za pomocą przyrządów pomiarowych Skutki awarii często spotykanych w praktyce (możliwość aktywacji awarii symulowanych) Czas trwania kursu: ok. 7 godzin Napięcie robocze: Napięcie modulowane szerokością impulsu 0-10 V Wymiary/ciężar: 100 x 170 mm (szerokość x wysokość) 0,8 kg Interlock Interlock The electrical interlock is one of the most important safety features on modern electric drive vehicles. The interlock separates the high voltage battery from the rest of the vehicle when a high voltage cable has been incorrectly disconnected and understanding this concept will help the technician diagnose faults or may even save some one s life. List of articles: Pos. nazwa produktu Bestell-Nr. Anz. Lucas Nülle GmbH 16/29

17 9 Kurs UniTrain Linia kontrolna w pojazdach hybrydowych i elektrycznych CO4205-1H 1 Linia kontrolna stanowi zabezpieczenie mające zapewnić bezpieczeństwo użytkowników i pracowników na hali produkcyjnej w sektorze samochodowym. Interaktywne eksperymenty umożliwiają uzyskanie wiedzy z zakresu działania linii kontrolnych. Zakres dostawy: Karta stanowiska doświadczalnego z obwodem do eksperymentów w formacie Eurocard Interaktywny kurs szkoleniowy na płycie CD-ROM z przeglądarką Labsoft, oprogramowaniem kursu i dodatkowymi przyrządami wirtualnymi Walizka Zworki Komponenty na karcie stanowiska doświadczalnego: Obwody elektroniczne dla linii kontrolnej Gniazda pomiarowe Obwody symulacji awarii Program nauczania Podstawy linii kontrolnych Opracowywanie zleceń dla warsztatów Funkcje diagnostyczne Odczytywanie danych awarii z pamięci za pomocą próbnika diagnostycznego Klasyfikacja awarii w systemach pojazdów Budowa i funkcja linii kontrolnej Budowa obwodów elektrycznych Zasada działania Sterowanie Warianty obwodów Metody napraw i rozmowy z klientami Dobór napraw według zaleceń producentów Obsługa numerów części zamiennych Badania prowadzone za pomocą przyrządów pomiarowych Lucas Nülle GmbH 17/29

18 Rozwiązywanie problemów w praktyce (5 symulowanych awarii aktywowanych przez przekaźniki) Czas trwania kursu: ok. 7 godzin, w tym 1,5 godziny na rozwiązywanie problemów Napięcie robocze: Napięcie modulowane szerokością impulsu 0-10 V Wymiary: 100 x 170 mm (szerokość x wysokość) DC/DC Step-Down Converter DC/DC Step-Down Converter The course Step Up / Step Down Converter deals with how electric vehicles can increase high voltage battery voltage to the sometimes much higher voltages required for the electric motor and also shows how the high voltage can be in turn reduced to low voltage to run the 12 volt battery and run the vehicle s electrical and electronics system. List of articles: Pos. nazwa produktu Bestell-Nr. Anz. 10 Kurs UniTrain Przemienniki obniżające DC-DC w pojazdach hybrydowych i elektrycznych CO4205-1L 1 Lucas Nülle GmbH 18/29

19 W przypadku przemienników stosowanych w pojazdach elektrycznych i hybrydowych oraz wielu innych układach wymagane jest używanie napięć stałych o różnych wartościach. W ramach tego kursu badane są metody przełączania z jednego napięcia stałego na inne. Zakres dostawy Karta stanowiska doświadczalnego (przemiennik obniżający) z obwodem do eksperymentów w formacie Eurocard Interaktywny kurs szkoleniowy na płycie CD-ROM z przeglądarką Labsoft, oprogramowaniem kursu i dodatkowymi przyrządami wirtualnymi Walizka Zworki Dodatkowy kondensator Dwie cewki z żelaznym rdzeniem Komponenty na karcie stanowiska doświadczalnego: Przyciski Obwody elektroniczne dla przemiennika DC-DC Sterownik elektryczny z kontrolką Gniazda na cewkę Gniazda na dodatkowy kondensator Gniazda na zworki do podłączania komponentów Gniazda pomiarowe Program nauczania Podstawy wiedzy z zakresu przemienników DC-DC Opracowywanie zleceń dla warsztatów Funkcje diagnostyczne Odczytywanie danych awarii z pamięci za pomocą próbnika diagnostycznego o Klasyfikacja awarii w systemach pojazdów Budowa i funkcja linii kontrolnej Budowa obwodów elektrycznych Zasada działania Sterowanie Lucas Nülle GmbH 19/29

20 Warianty obwodów Metody napraw i rozmowy z klientami Dobór napraw według zaleceń producentów Obsługa numerów części zamiennych Badania prowadzone za pomocą przyrządów pomiarowych Czas trwania kursu: ok. 6 godzin Napięcie robocze: Napięcie wejściowe 15 V DC Napięcie wyjściowe 0-15 V DC Wymiary/ciężar: 100 x 170 mm (szerokość x wysokość) 0,8 kg Lucas Nülle GmbH 20/29

21 Dodatkowo warte polecenia: Pos. nazwa produktu Bestell-Nr. Anz. 11 Cyfrowy miernik uniwersalny Multi 13S LM Uniwersalny multimetr laboratoryjny i przyrząd do pomiaru temperatury z interfejsem IR, do wymagających, uniwersalnych pomiarów i rejestracji w edukacji, elektroenergetyce, technice procesowej itp. 3 ¾-pozycyjny multimetr, rozdzielczość: ±3.100 cyfr kategoria pomiarowa CATII V podłączenie do systemu UniTrain za pomocą interfejsu podczerwieni (IrDa) zakresy pomiarowe napięcia i prądu: 30 mv V DC, 3 V V AC; 3 ma - 16 A DC; 30 ma - 10 A AC zakresy pomiarowe rezystancji: 30 Ω 30 MΩ zakresy specjalne: C do pomiaru temperatury za pomocą PT100/1000 test ciągłości przewodów i test diod automatyczny wybór zakresu i wyłączenie baterii, funkcja Min/Max i Data-Hold ma - bezpiecznik wysokoprądowy na napięcie znamionowe 1000 V wyświetlacz z paskiem graficznym i podświetleniem tła zakres dostawy: gumowe etui, kable pomiarowe, zapasowy bezpiecznik, bateria 9 V, certyfikat kalibracji Lucas Nülle GmbH 21/29

22 DC/DC Step-Up Converter DC/DC Step-Up Converter The course Step Up / Step Down Converter deals with how electric vehicles can increase high voltage battery voltage to the sometimes much higher voltages required for the electric motor and also shows how the high voltage can be in turn reduced to low voltage to run the 12 volt battery and run the vehicle s electrical and electronics system. List of articles: Pos. nazwa produktu Bestell-Nr. Anz. 12 Kurs UniTrain Przemienniki podwyższające DC-DC w pojazdach hybrydowych i elektrycznych CO4205-1K 1 W przypadku przemienników stosowanych w pojazdach elektrycznych i hybrydowych oraz wielu innych układach wymagane jest używanie napięć stałych o różnych wartościach. W ramach tego kursu badane są metody przełączania z jednego napięcia stałego na inne. Zakres dostawy Karta stanowiska doświadczalnego (przemiennik podwyższający) z obwodem do eksperymentów w formacie Eurocard Interaktywny kurs szkoleniowy na płycie CD-ROM z przeglądarką Labsoft, oprogramowaniem kursu i dodatkowymi przyrządami wirtualnymi Walizka Zworki Dodatkowy kondensator Lucas Nülle GmbH 22/29

23 Dwie cewki z żelaznym rdzeniem Komponenty na karcie stanowiska doświadczalnego: Przyciski Obwody elektroniczne dla przemiennika DC-DC Sterownik elektryczny z kontrolką Gniazda na cewkę Gniazda na dodatkowy kondensator Gniazda na zworki do podłączania komponentów Gniazda pomiarowe Program nauczania Podstawy wiedzy z zakresu przemienników DC-DC Opracowywanie zleceń dla warsztatów Funkcje diagnostyczne Odczytywanie danych awarii z pamięci za pomocą próbnika diagnostycznego Klasyfikacja awarii w systemach pojazdów Budowa i funkcja linii kontrolnej Budowa obwodów elektrycznych Zasada działania Sterowanie Warianty obwodów Metody napraw i rozmowy z klientami Dobór napraw według zaleceń producentów Obsługa numerów części zamiennych Badania prowadzone za pomocą przyrządów pomiarowych Czas trwania kursu: ok. 6 godzin Napięcie robocze: Napięcie wejściowe 5 V DC Napięcie wyjściowe 5-40 V DC Wymiary/ciężar: Lucas Nülle GmbH 23/29

24 100 x 170 mm (szerokość x wysokość) 0,8 kg Dodatkowo warte polecenia: Pos. nazwa produktu Bestell-Nr. Anz. 13 Cyfrowy miernik uniwersalny Multi 13S LM Uniwersalny multimetr laboratoryjny i przyrząd do pomiaru temperatury z interfejsem IR, do wymagających, uniwersalnych pomiarów i rejestracji w edukacji, elektroenergetyce, technice procesowej itp. 3 ¾-pozycyjny multimetr, rozdzielczość: ±3.100 cyfr kategoria pomiarowa CATII V podłączenie do systemu UniTrain za pomocą interfejsu podczerwieni (IrDa) zakresy pomiarowe napięcia i prądu: 30 mv V DC, 3 V V AC; 3 ma - 16 A DC; 30 ma - 10 A AC zakresy pomiarowe rezystancji: 30 Ω 30 MΩ zakresy specjalne: C do pomiaru temperatury za pomocą PT100/1000 test ciągłości przewodów i test diod automatyczny wybór zakresu i wyłączenie baterii, funkcja Min/Max i Data-Hold ma - bezpiecznik wysokoprądowy na napięcie znamionowe 1000 V wyświetlacz z paskiem graficznym i podświetleniem tła zakres dostawy: gumowe etui, kable pomiarowe, zapasowy bezpiecznik, bateria 9 V, certyfikat kalibracji Lucas Nülle GmbH 24/29

25 Safe Handling of HV Systems Safe Handling of HV Systems This topic covers how high voltage interacts with the human body and what can be done to understand and minimize the risks to electric vehicle technicians and drivers. List of articles: Pos. nazwa produktu Bestell-Nr. Anz. 14 Kurs UniTrain Bezpieczna obsługa systemów wysokiego napięcia CO4205-1M 1 W systemie szkoleniowym Bezpieczna obsługa systemów wysokiego napięcia najważniejsze jest bezpieczeństwo pracy z wysokimi napięciami w pojazdach elektrycznych oraz bezpieczna obsługa stacji ładujących. Zakres dostawy Karta stanowiska doświadczalnego z obwodem do eksperymentów w formacie Euro Interaktywny kurs szkoleniowy na płycie CD-ROM z przeglądarką Labsoft, oprogramowaniem kursu i dodatkowymi przyrządami wirtualnymi Walizka Akcesoria pomiarowe Komponenty na karcie stanowiska doświadczalnego: Obwód elektroniczny sprawdzający rezystancję wewnętrzną Lucas Nülle GmbH 25/29

26 ludzkiego ciała Rękawice zabezpieczające przed działaniem energii elektrycznej Mata izolacyjna Potencjał bezwzględny uziemienia Gniazda pomiarowe do pomiaru rezystancji między dłońmi Gniazda pomiarowe do pomiaru rezystancji między dłońmi i jedną stopą Gniazda pomiarowe do pomiaru rezystancji między dłońmi i obydwoma stopami Gniazda pomiarowe do pomiaru rezystancji między dłońmi i klatką piersiową Gniazda pomiarowe do pomiaru rezystancji między klatką piersiową i jedną stopą Gniazda pomiarowe do pomiaru rezystancji między klatką piersiową i obydwoma stopami Program nauczania Podstawy bezpieczeństwa w obsłudze pojazdów elektrycznych wykorzystujących wysokie napięcia Opracowywanie zleceń dla warsztatów Funkcje diagnostyczne Badania prowadzone poprzez pomiary Skutki awarii występujących w praktyce (możliwość włączenia lub wyłączenia awarii) Czas trwania kursu: ok. 7 godzin Napięcie robocze: 30 V DC 12 V AC Wymiary/ciężar: 100 x 170 mm (szerokość x wysokość) 0,8 kg Dodatkowo konieczne: Pos. nazwa produktu Bestell-Nr. Anz. 15 Kurs UniTrain Moduł odłączania akumulatora w pojazdach hybrydowych i elektrycznych CO4205-1J 1 Lucas Nülle GmbH 26/29

27 Moduł odłączania akumulatora wysokiego napięcia (BDU) System szkoleniowy z modułem odłączania akumulatora umożliwia projektowanie i użycie zasady działania w procesie odłączania akumulatora wysokiego napięcia z zainstalowanej sieci. Zakres dostawy Karta stanowiska doświadczalnego z obwodem do eksperymentów w formacie Eurocard Interaktywny kurs szkoleniowy na płycie CD-ROM z przeglądarką Labsoft, oprogramowaniem kursu i dodatkowymi przyrządami wirtualnymi Walizka Zworki Komponenty na karcie stanowiska doświadczalnego: Obwód elektroniczny odłączania akumulatora wysokiego napięcia (BDU) Gniazda pomiarowe Obwody symulacji awarii Dwa bloki akumulatorów Trzy przekaźniki Sterowanie za pomocą mikrosterownika Złącze serwisowe/konserwacyjne Stacyjka Kontrolka wskazująca uruchomienie zapłonu Akumulatory wysokiego napięcia Wskaźnik awarii wysokiego napięcia Kontrolny mostek odłącznikowy Kondensator w obwodach prądu stałego Obciążenie zintegrowanej instalacji Wyświetlanie parametrów obciążenia zintegrowanej instalacji Gniazda pomiarowe bloków akumulatorów Gniazda pomiarowe zintegrowanej instalacji Program nauczania Podstawowa wiedza na temat modułów odłączania akumulatora Lucas Nülle GmbH 27/29

28 Opracowywanie zleceń dla warsztatów Funkcje diagnostyczne Odczytywanie danych awarii z pamięci za pomocą próbnika diagnostycznego Klasyfikacja awarii w systemach pojazdów Budowa i funkcja linii kontrolnej Budowa obwodów elektrycznych Zasada działania Sterowanie Warianty obwodów Metody napraw i rozmowy z klientami Dobór napraw według zaleceń producentów Obsługa numerów części zamiennych Badania prowadzone za pomocą przyrządów pomiarowych Skutki awarii często spotykanych w praktyce (możliwość aktywacji awarii symulowanych) Czas trwania kursu: ok. 7 godzin Napięcie robocze: Napięcie modulowane szerokością impulsu 0-10 V Wymiary/ciężar: 100 x 170 mm (szerokość x wysokość) 0,8 kg Lucas Nülle GmbH 28/29

29 16 Cyfrowy miernik uniwersalny Multi 13S LM Uniwersalny multimetr laboratoryjny i przyrząd do pomiaru temperatury z interfejsem IR, do wymagających, uniwersalnych pomiarów i rejestracji w edukacji, elektroenergetyce, technice procesowej itp. 3 ¾-pozycyjny multimetr, rozdzielczość: ±3.100 cyfr kategoria pomiarowa CATII V podłączenie do systemu UniTrain za pomocą interfejsu podczerwieni (IrDa) zakresy pomiarowe napięcia i prądu: 30 mv V DC, 3 V V AC; 3 ma - 16 A DC; 30 ma - 10 A AC zakresy pomiarowe rezystancji: 30 Ω 30 MΩ zakresy specjalne: C do pomiaru temperatury za pomocą PT100/1000 test ciągłości przewodów i test diod automatyczny wybór zakresu i wyłączenie baterii, funkcja Min/Max i Data-Hold ma - bezpiecznik wysokoprądowy na napięcie znamionowe 1000 V wyświetlacz z paskiem graficznym i podświetleniem tła zakres dostawy: gumowe etui, kable pomiarowe, zapasowy bezpiecznik, bateria 9 V, certyfikat kalibracji Lucas Nülle GmbH 29/29
