2 1. SPECYFIKACJE 1.1. Specyfikacje ogólne. Zasada pomiaru: przetwornik z podwójnym całkowaniem; Wyświetlacz: LCD, 3 3 / 4 cyfry; Maksymalny odczyt: 3999; Wskaźnik przekroczenia zakresu: wyświetlany symbol OL"; Wskaźnik stanu baterii: wyświetlany symbol ; Częstość pomiaru: 2,5 próbki/s; Zasilanie: 9V, IEC 6F22 lub NEDA 1604; Czas życia baterii: alkaliczne 100 h; Automatyczne wyłączenie: po 30 min. od ostatniej operacji; Warunki pomiaru: 0 C 40 C, < 80% wilgotności względnej; Warunki przechowywania: -10 C 60 C, < 70% wilgotności względnej; Wymiary: 187mm x 88mm x 37mm; Waga: 374g; Wyposażenie: instrukcja obsługi, przewody pomiarowe, zapasowy bezpiecznik 0,5A/250V, bateria; 1.2. Specyfikacje elektryczne. Błędy podano w formacie +(...% wartości wskazanej + ilość cyfr) w temperaturze 23 C ± 5 C i wilgotności względnej powietrza nie przekraczającej 80% Napięcie stałe. IMPEDANCJA 400 mv 0,1 mv WEJŚCIOWA PRZECIĄŻENIOW 500V AC/DC 4V 1mV 40 V 10 mv 0,5 % MΩ 1100YDC 400 V 100 mv 800 V AC 1000 V 1V Napięcie przemienne. IMPEDANCJA WEJŚCIOWA PRZECIĄŻENIOW 400 mv 0,1 mv 500V AC/DC 4V 1mV 1 % V 10 mv 10 MΩ 1100YDC 400 V 100 mv 800 V AC 750 V 1V 1,2 % Natężenie prądu przemiennego. 400 µa 0,1 µa 40 ma 10 µa 400 ma 100 µa SPADEK NAPIĘCIA NA IMPEDANCJI 1,2 % + 3 0,5 V 10 A 10 µa 1,5 % + 3 0,7 V PRZECIĄŻENIOW 0,5A/250V bezpiecznik i dioda

3 Natężenie prądu stałego. 400 µa 0,1 µa 40 ma 10 µa 400 ma 100 µa SPADEK NAPIĘCIA NA IMPEDANCJI 1 % + 1 0,5 V 10 A 1O ma 1,2 % + 0,7 V PRZECIĄŻENIOW 0,5A/250V bezpiecznik i dioda Rezystancja. MAKSYMALNE NAIĘCIE OTWARTEGO OBWODU 400 Ω 0,1 Ω 3,5 V 4kΩ 1Ω 40 kω 10 Ω 0, kω 100 Ω 0,3 V 4MΩ 1kΩ 40 MΩ 10 kω 1,5 + 2 PRZECIĄŻENIOW 500 V wartość skuteczna Test diody ZAKRES ROZDZIEL- CZOŚĆ 1mV BŁĄD MAKSYMALNY PRĄD TESTU MAKSYMALNE NAPIĘCIE OTWARTEGO OBWODU 2%+l 1,5 ma 3,5 V PRZECIĄŻENIOWE 500 V wartość skuteczna Test ciągłości obwodu. ZAKRES OPIS Jeżeli rezystancja jest niniejsza od 100 H zostanie wyemitowany MAKSYMALNE NAPIĘCIE OTWARTEGO OBWODU 3,5 V PRZECIĄŻENIOWE 500 V wartość skuteczna Częstotliwość. CZUŁOŚĆ 4kHz 40kHz 1Hz 10 Hz 400 khz 100 Hz 4000 khz 1kHz 0,5 + 1 IV wartość skuteczna IV wartość skuteczna MAKSYMALNE NAPIĘCIE 350 V wartość skuteczna Stany logiczne. Impedancja wejściowa: 120 kω; Napięcie wejściowe: 5 V DC; 1: Wyświetlany symbol 2,4V ± 0,3 V 0: Wyświetlany symbol 0,7V ± 0,3 V Minimalna szerokość impulsu: 25 ns; Maksymalna częstotliwość: 20MHz; Zabezpieczenie przeciążeniowe: 350 V, wartość skuteczna;

4 Pojemność. 4nF 1pF 40 nf 10 pf 400 nf 100 pf 4 µf 1nF 40 µf l0nf Indukcyjność. 4mH 1µH 40 mh 10 µh 400 mh 100 µh 4H 1µH 40 H 10 µh CZĘSTOTLIWOŚĆ POMIARU 5% Hz CZĘSTOTLIWOŚĆ POMIARU 5% Hz Temperatura. Pomiar należy przeprowadzić przy użyciu sondy półprzewodnikowej TP-D C 150 C 0,1 C ±2 C -40 F 302 C 0,1 F ±3 F 1.3. Pomiary wartości szczytowych Napięcie stałe. IMPEDANCJA WEJŚCIOWA PRZECIĄŻENIOWE 400 mv 0,1 mv 500V AC/DC 4V 1mV 40 V 10 mv 1 % MΩ 1100YDC 400 V 100 mv 800 VAC 1000 V 1V Napięcie przemienne. IMPEDANCJA WEJŚCIOWA PRZECIĄŻENIOWE 400 mv 0,1 mv 500V AC/DC 4V 2mV 40 V 10 mv 1,8 % MΩ 1100VDC 400 V 100 mv 800 V AC 750 V 2V Natężenie prądu przemiennego.

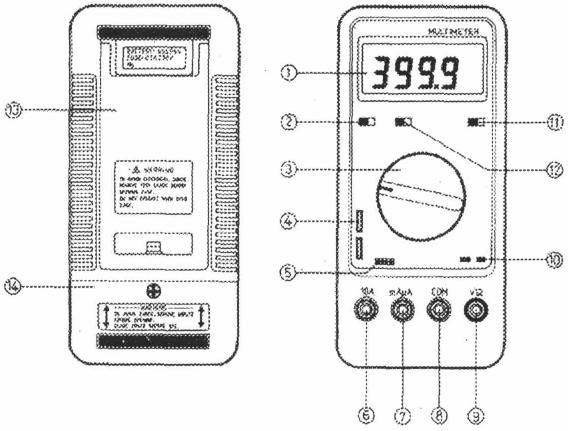

5 400 µa 0,1 µa 40 ma 10 µa 400 ma 100 µa SPADEK NAPIĘCIA NA IMPEDANCJI 2 % + 5 0,5 V 10 A 10 ma 2,5 % + 5 0,7 V PRZECIĄŻENIOW 0,5A/250V bezpiecznik i dioda Natężenie prądu stałego. SPADEK NAPIĘCIA NA IMPEDANCJI 400 µa 0,1 µa 40 ma 10 µa 1,5 % + 2 0,5 V 400 ma 100 µa 10 A 10 ma 1,8 % + 2 0,7 V PRZECIĄŻENIOWE 0,5A/250V bezpiecznik i dioda 2. OPIS. Rys. 1. Widok multimetru. 1. Wyświetlacz; 2. Przełącznik AC/DC; 3. Selektor zakresów; 4. Gniazdo do pomiaru pojemności i indukcyjneści; 6. Gniazdo do pomiaru prądów do 10 A; 7. Gniazdo do pomiaru prądów do 400 ma; 8. Gniazdo COM" - masa; 9. Gniazdo V - Ω"; 11. Wyłącznik zasilania; 12. Wyłącznik funkcji pomiaru wartości szczytowej; 13. Wspornik; 14. Pokrywa baterii; 3. UWAGI l PRZYGOTOWANIE DO POMIARÓW Nie przekraczać wyspecyfikowanych zakresów pomiarowych.

6 3.2. Sprawdzić czy polaryzacja baterii jest właściwa Przed zmianą zakresu pomiarowego odłączyć przewody od obwodu Sprawdzić czy czerwony przewód pomiarowy znajduje się we właściwym gnieździe Nie mierzyć gdy otwarta jest tylna pokrywa miernika Po zakończeniu pomiarów wyłączyć zasilanie Jeżeli miernik nie będzie używany przez dłuższy okres czasu należy wyjąć baterię Nie przechowywać miernika w wysokiej temperaturze i/lub wysokiej wilgotności powietrza Przed rozpoczęciem pomiaru rezystancji odłączyć wszystkie źródła zasilania i rozładować wszystkie kondensatory. 4. WYKONANIE POMIARÓW Pomiar napięcia. 1) Podłączyć przewody pomiarowe - czarny do gniazda COM" a czerwony do gniazda V-Ω". 2) Ustawić przełącznik (3) na żądany zakres napięcia. 3) Przełącznikiem (2) wybrać rodzaj mierzonego napięcia. 4) Podłączyć przewody pomiarowe równolegle do badanego obwodu. 5) Odczytać wartość z wyświetlacza Pomiar natężenia prądu. 1) Podłączyć przewody pomiarowe - czarny do gniazda COM" a czerwony do gniazda (7) ma". Jeżeli natężenie prądu jest większe od 400 ma to przewód czerwony należy podłączyć do gniazda (6) 10 A". 2) Ustawić przełącznik (3) na żądany zakres prądu. 3) Przełącznikiem (2) wybrać rodzaj mierzonego prądu. 4) Odłączyć zasilanie badanego obwodu. 5) Podłączyć przewody pomiarowe szeregowo do badanego obwodu zachowując polaryzację - czerwony przewód +" a czarny -". 6) Włączyć zasilanie obwodu. 7) Odczytać wartość z wyświetlacza Pomiar rezystancji. OSTRZEŻENIE! Przed rozpoczęciem pomiaru rezystancji odłączyć wszystkie źródła zasilania i rozładować wszystkie kondensatory. 1) Podłączyć przewody pomiarowe - czarny do gniazda COM" a czerwony do gniazda V-Q". 2) Ustawić przełącznik (3) na żądany zakres rezystancji. 3) Podłączyć przewody pomiarowe do badanego obwodu. 4) Odczytać wartość z wyświetlacza Pomiar pojemności. 1) Ustawić przełącznik (3) na żądany zakres pojemności. 2) Podłączyć końcówki kondensatora do gniazda (4). 3) Odczytać wartość z wyświetlacza Test diody. OSTRZEŻENIE! Przed rozpoczęciem testu odłączyć wszystkie źródła zasilania i rozładować wszystkie

7 kondensatory. 1) Podłączyć przewody pomiarowe - czarny do gniazda COM" a czerwony do gniazda V-Ω". 2) Ustawić przełącznik (3) na pozycji. 3) Czerwony przewód pomiarowy podłączyć do anody a czarny do katody testowanej diody. 4) Wyświetlona wartość jest napięciem diody w kierunku przewodzenia. 5) Jeżeli dioda zostanie podłączona w sposób inny niż w p. 3. to wyświetlona wartość będzie zbliżona do napięcia otwartego obwodu. Informacja ta może być wykorzystana do określenia biegunowości diody Test ciągłości obwodu. OSTRZEŻENIE! Przed rozpoczęciem testu odłączyć wszystkie źródła zasilania i rozładować wszystkie kondensatory. 1) Podłączyć przewody pomiarowe - czarny do gniazda COM" a czerwony do gniazda V-Ω. 2) Ustawić przełącznik (3) na pozycji ". 3) Podłączyć przewody pomiarowe do badanego obwodu. 4) Jeżeli rezystancja obwodu jest mniejsza od 100 Ω zostanie wyemitowany sygnał akustyczny Pomiar częstotliwości. 1) Podłączyć przewody pomiarowe - czarny do gniazda COM" a czerwony do gniazda V-Ω". 2) Ustawić przełącznik (3) na pozycji Hz". 3) Podłączyć przewody pomiarowe do badanego obwodu. 4) Odczytać wartość z wyświetlacza Pomiar stanów logicznych. 1) Podłączyć przewody pomiarowe - czarny do gniazda COM" a czerwony do gniazda V-Ω". 2) Ustawić przełącznik (3) na pozycji TTL". 3) Podłączyć przewody pomiarowe do badanego obwodu. 4) Stany logiczne: WYSOKI: Wyświetlany symbol " 2,4V ± 0,3 V; NISKI: Wyświetlany symbol " 0,7V ± 0,3 V; 4.9. Pomiar temperatury. UWAGA! Pomiar należy przeprowadzić przy użyciu sondy półprzewodnikowej TP-D05. 1) Ustawić przełącznik (3) na pozycji TEMP"; 2) Podłączyć sondę do wejść miernika - przewód czarny do gniazda COM" a czerwony do gniazda V-Ω". 3) Odczytać wartość z wyświetlacza Pomiar indukcyjności. 1) Ustawić przełącznik (3) na żądany zakres indukcyjności. 2) Podłączyć końcówki cewki do gniazda (4). 3) Odczytać wartość z wyświetlacza Pomiar wartości szczytowej. 1) Podłączyć przewody pomiarowe - czarny do gniazda COM" a czerwony do gniazda V-Ω" lub ma"( A");

8 2) Ustawić przełącznik (3) na żądany zakres mierzonej wielkości. 3) Przełącznikiem (2) wybrać rodzaj mierzonej wielkości (AC/DC). 4) Przełącznikiem (12) wybrać funkcję PEAK HOLD; 5) Podłączyć przewody pomiarowe do badanego obwodu. 6) Odczytać wartość z wyświetlacza PEAK HOLD; 5. KONSERWACJA. OSTRZEŻENIE Przed zdjęciem tylnej pokrywy miernika należy odłączyć przewody pomiarowe oraz wyłączyć zasilanie miernika. Niezastosowanie się do powyższych zaleceń grozi porażeniem prądem elektrycznym lub uszkodzeniem miernika Wymiana baterii. Jeżeli moc baterii jest niewystarczająca zostanie wyświetlony wskaźnik ". Należy wyłączyć zasilanie miernika a następnie zdjąć tylną pokrywę miernika i wymienić baterię na nową 9V IEC 6F22 lub NEDA Założyć tylną pokrywę miernika Wymiana bezpiecznika. Wyłączyć zasilanie miernika. Zdjąć tylną pokrywę miernika i wymienić bezpiecznik na nowy o parametrach: bezzwłoczny 0,5A/250V. Założyć tylną pokrywę miernika. 6. WYPOSAŻENIE OPCJONALNE. Sonda temperaturowa MODEL ZAKRES TOLERANCJE OPIS TP-D05-50 C 150 C ±1 C długość 150 cm, półprzewodnikowa, maksymalna temperatura izolacji 200 C; TP-D05 Sonda umożliwia pomiar temperatury cieczy, żeli i gazów.
