6 Załącznik nr 3 Wymogi techniczne urządzeń. Stanowisko montażowo - pomiarowe Dotyczy: Zapytanie ofertowe nr POIG 4.4/07/11/2015 r. z dnia 10 listopada 2015 r. str. 1

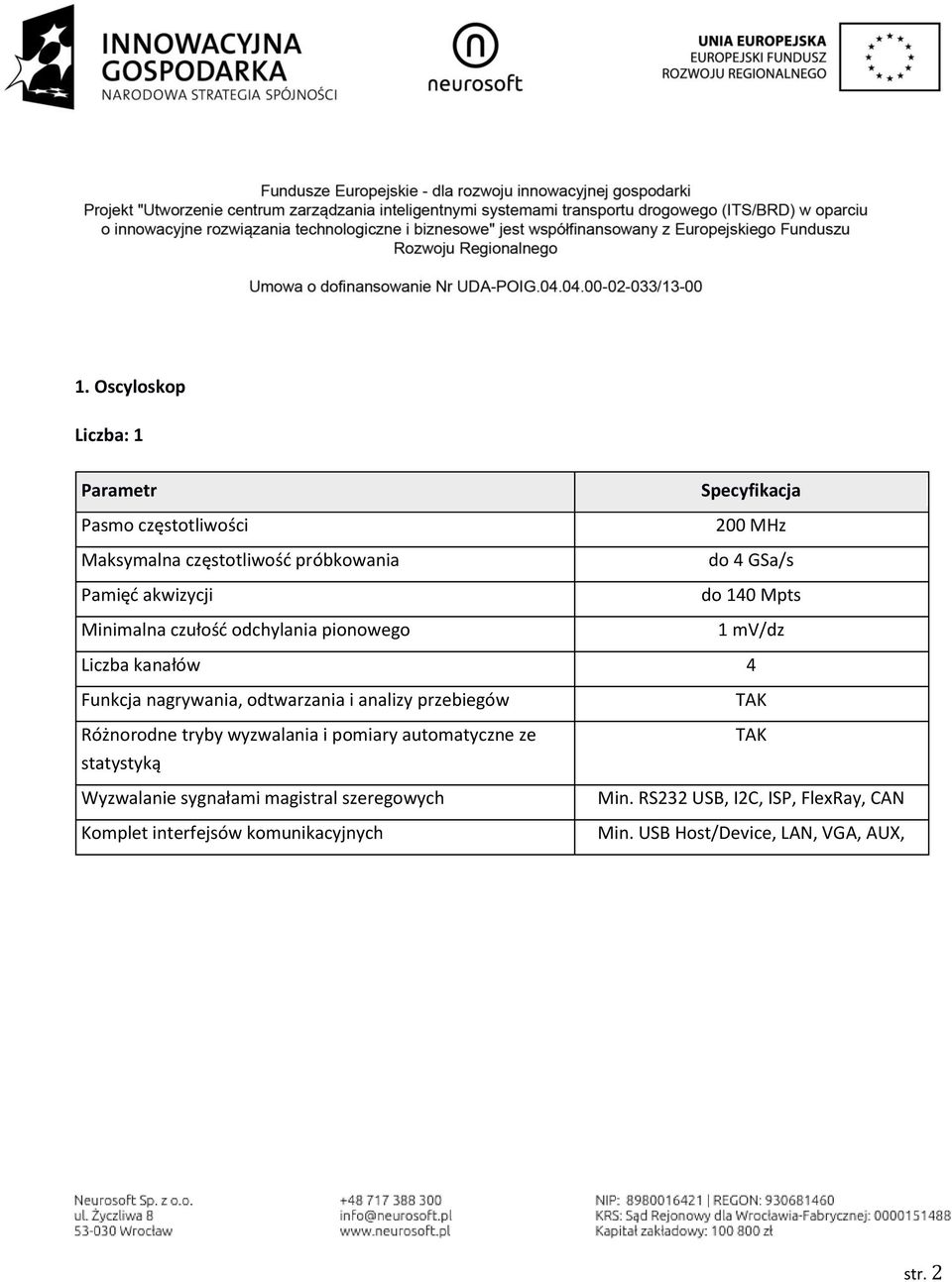

7 1. Oscyloskop Liczba: 1 Parametr Pasmo częstotliwości Maksymalna częstotliwość próbkowania Pamięć akwizycji Minimalna czułość odchylania pionowego Specyfikacja 200 MHz do 4 GSa/s do 140 Mpts 1 mv/dz Liczba kanałów 4 Funkcja nagrywania, odtwarzania i analizy przebiegów Różnorodne tryby wyzwalania i pomiary automatyczne ze statystyką Wyzwalanie sygnałami magistral szeregowych Komplet interfejsów komunikacyjnych TAK TAK Min. RS232 USB, I2C, ISP, FlexRay, CAN Min. USB Host/Device, LAN, VGA, AUX, str. 2

8 Miernik uniwersalny W celu zapewnienia pełnej infrastruktury pomiarowej podstawowych wielkości elektrycznych takich jak prąd i napięcie w domenie AC oraz DC, rezystancja, częstotliwość oraz test ciągłości obwodu proponuje się zakup 1 miernika stacjonarnego, którego zakres pomiarowy obejmowałby szerszy zakres mierzonych wielkości oraz 3 mierniki uniwersalne przenośne, umożliwiające pomiary w terenie. Poniżej przedstawiono minimalną specyfikację mierników. 2. Multimetr stacjonarny Liczba: 1 Parametr Mierzone wielkości Zakresy pomiaru napięcia DC Specyfikacja Prąd i napięcie AC, DC, rezystancja, częstotliwość, test ciągłości obwodu 1µ...200m/2/20/200/1000V Dokładność pomiaru napięcia DC Min. ±0,015% Zakres pomiaru napięcia AC 1µ...200m/2/20/200/750V Dokładność pomiaru napięcia AC Min. ±0,2% Zakres pomiaru prądu DC 1n...200µ/2m/20m/200m/2/10A Dokładność pomiaru prądu DC Min. ±0,02% Zakres pomiaru prądu AC 100n...20m/200m/2/10A Dokładność pomiaru prądu AC Min. ±0,3% Zakres pomiaru rezystancji 1m...200/2k/20k/200k/2M/20M/100MΩ Dokładność pomiaru rezystancji Min. ±0,02% str. 3

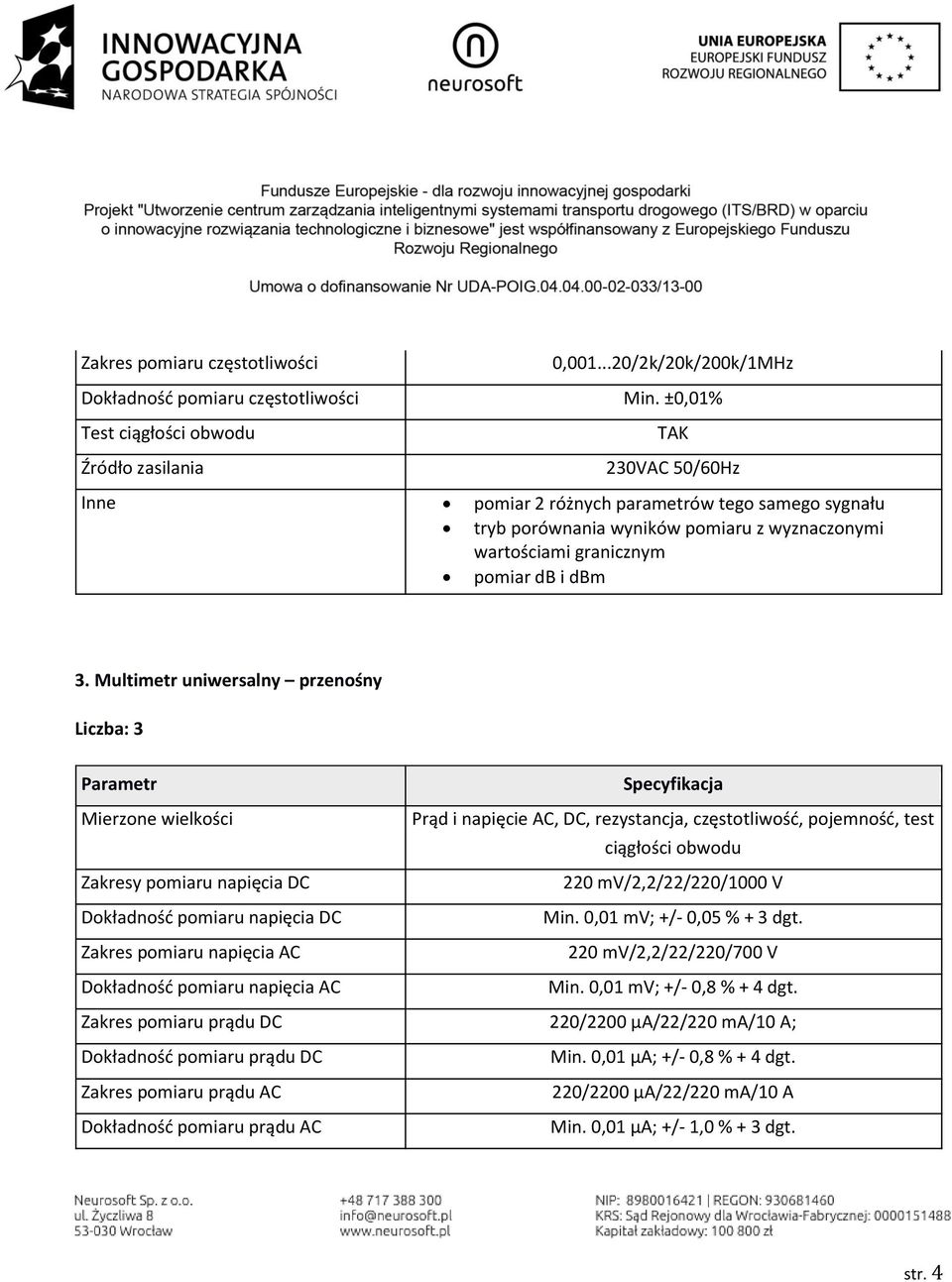

9 Zakres pomiaru częstotliwości 0, /2k/20k/200k/1MHz Dokładność pomiaru częstotliwości Min. ±0,01% Test ciągłości obwodu TAK Źródło zasilania 230VAC 50/60Hz Inne pomiar 2 różnych parametrów tego samego sygnału tryb porównania wyników pomiaru z wyznaczonymi wartościami granicznym pomiar db i dbm 3. Multimetr uniwersalny przenośny Liczba: 3 Parametr Specyfikacja Mierzone wielkości Prąd i napięcie AC, DC, rezystancja, częstotliwość, pojemność, test ciągłości obwodu Zakresy pomiaru napięcia DC 220 mv/2,2/22/220/1000 V Dokładność pomiaru napięcia DC Min. 0,01 mv; +/- 0,05 % + 3 dgt. Zakres pomiaru napięcia AC 220 mv/2,2/22/220/700 V Dokładność pomiaru napięcia AC Min. 0,01 mv; +/- 0,8 % + 4 dgt. Zakres pomiaru prądu DC 220/2200 µa/22/220 ma/10 A; Dokładność pomiaru prądu DC Min. 0,01 µa; +/- 0,8 % + 4 dgt. Zakres pomiaru prądu AC 220/2200 µa/22/220 ma/10 A Dokładność pomiaru prądu AC Min. 0,01 µa; +/- 1,0 % + 3 dgt. str. 4

10 Zakres pomiaru rezystancji Dokładność pomiaru rezystancji Pojemność Dokładność pomiaru pojemności Zakres pomiaru częstotliwości Dokładność pomiaru częstotliwości Test ciągłości obwodu Źródło zasilania 200 Ω/2,2/22/220 kω/2,2/22/220 MΩ Min. 0,01 Ω; +/- 0,8 % + 2 dgt. 22/220 nf/2,2/22/220 µf/2,2/22/220 mf Min. 0,01 nf; +/- 2,5 % + 3 dgt. 22/220 Hz/2,2/22/220 khz; Min. 0,01 Hz; +/- 0,2 % + 3 dgt. TAK Bateryjne 4. Zasilacz Liczba: 1 Parametr Specyfikacja Liczba kanałów 3 Napięcie wyjściowe 1 Min 30 V Napięcie wyjściowe 2 Min 30 V Napięcie wyjściowe 3 Min 5V Prąd wyjściowy 1 Min 3A Prąd wyjściowy 2 Min 3A Prąd wyjściowy 3 Min 3A Rozdzielczość napięcia wyjściowego Min 1mV Rozdzielczość prądu wyjściowego Min 0.1mA str. 5

11 Źródło zasilania Tętnienia Napięcie wejściowe Dodatkowe informacje V, ±10%, 50/60Hz <0,5mVrms 230 VAC Możliwość łączenia szeregowego lub równoległego wyjść 5. Generator funkcyjny Liczba: 1 Parametr Pasmo Specyfikacja Min.160 MHz Liczba kanałów Min. 2 Częstotliwość próbkowania Rozdzielczość pionowa Stabilność częstotliwości Przebiegi wbudowane Funkcje modulacji cyfrowej i analogowej Konfigurowalna funkcja generacji częstotliwości harmonicznych Interfejsy komunikacyjne Min. 500 MSa/s Min. 14-bit Min. 2 ppm Tak Min. AM. FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM TAK Min. USB Host, USB Device, LAN str. 6

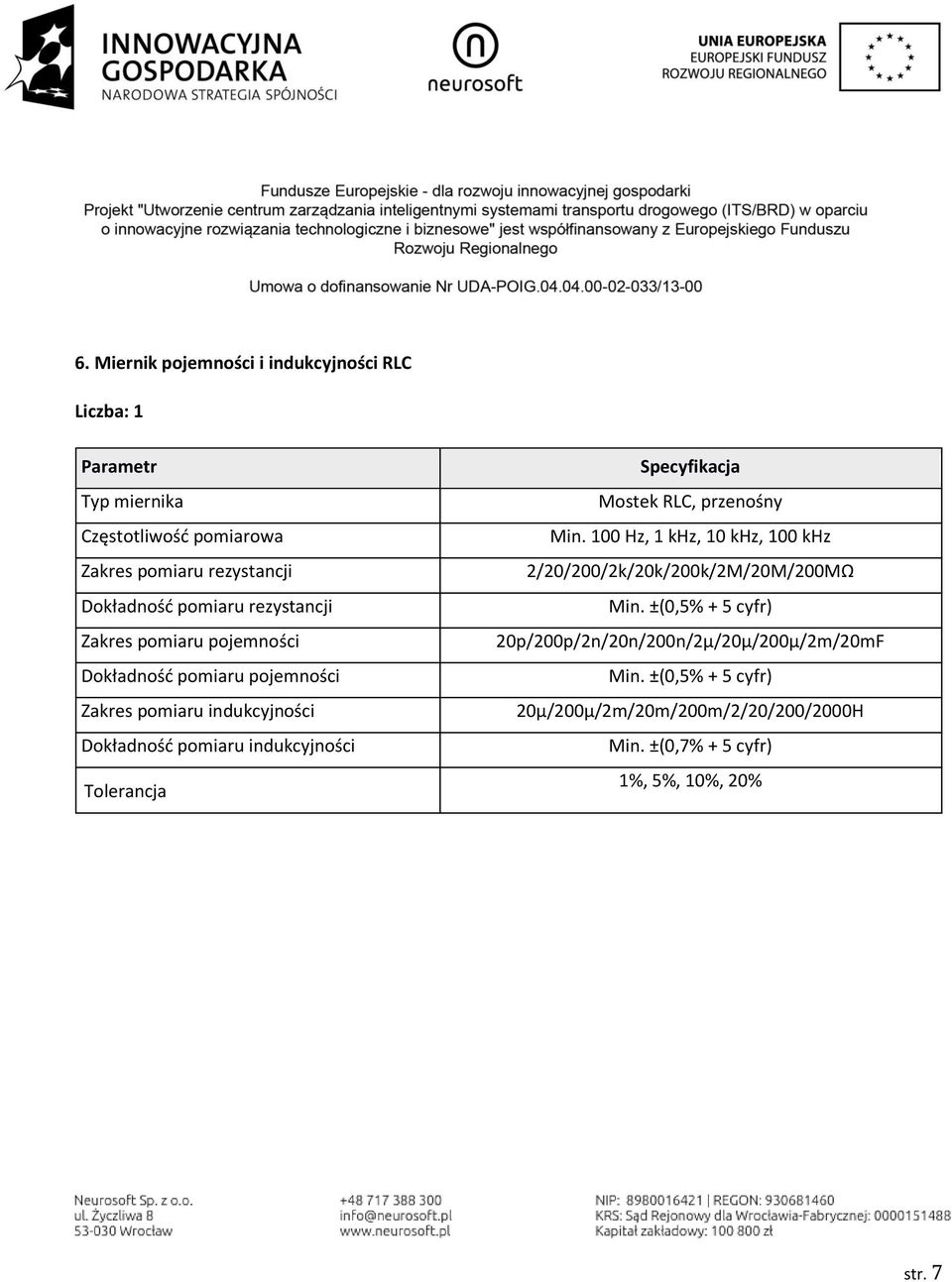

12 6. Miernik pojemności i indukcyjności RLC Liczba: 1 Parametr Typ miernika Częstotliwość pomiarowa Zakres pomiaru rezystancji Dokładność pomiaru rezystancji Zakres pomiaru pojemności Dokładność pomiaru pojemności Zakres pomiaru indukcyjności Dokładność pomiaru indukcyjności Tolerancja Specyfikacja Mostek RLC, przenośny Min. 100 Hz, 1 khz, 10 khz, 100 khz 2/20/200/2k/20k/200k/2M/20M/200MΩ Min. ±(0,5% + 5 cyfr) 20p/200p/2n/20n/200n/2µ/20µ/200µ/2m/20mF Min. ±(0,5% + 5 cyfr) 20µ/200µ/2m/20m/200m/2/20/200/2000H Min. ±(0,7% + 5 cyfr) 1%, 5%, 10%, 20% str. 7
