Przestrzeń pamięci. Układy dekoderów adresowych

Transkrypt

1 Zakres przedmiotu 1. Wstęp do systemów mikroprocesorowych. 2. Współpraca procesora z pamięcią. Pamięci półprzewodnikowe. 3. Architektura systemów mikroprocesorowych. 4. Współpraca procesora z urządzeniami peryferyjnymi. 5. Przykładowy system mikroprocesorowy. 6. Architektura procesorów 32-bitowych na przykładzie układów Freescale 68k/ColdFire. 7. Architektura mikrokontrolerów 8-bitowych. 1

2 Przestrzeń pamięci. Układy dekoderów adresowych 2

3 Przestrzeń adresowa procesora 68k 0x xFF.FFFF B UDS = 0 LDS = 0 D15..D8 D7..D0 Byte 0 Byte 1 Byte 2 Byte 3 Byte FFFFFC Byte FFFFFD Byte FFFFFE Byte FFFFFF 16 bit 2^24 = 8 M words = 16 M bytes 3

4 Przestrzeń adresowa procesora ColdFire 0x BS3 = 0 BS2 = 0 BS1 = 0 BS0 = 0 D31..D24 D23..D16 D15..D8 D7..D0 Byte 0 Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Byte 6 Byte 7 Byte FFFFFFF8 Byte FFFFFFF9 Byte FFFFFFFA Byte FFFFFFFB 0xFFFF.FFFF B Byte FFFFFFFC Byte FFFFFFFD Byte FFFFFFFE Byte FFFFFFFF 32 bit 2^32 = 2 G words = 4 G bytes 4

5 Architektura systemu komputerowego Architektura polega na ścisłym podziale komputera na trzy podstawowe części: procesor, pamięć (zawierająca dane oraz program), urządzenia wejścia/wyjścia (I/O). PAMIĘĆ PODSTAWOWA URZĄDZENIA ZEWNĘTRZ. PROCESOR 5

6 Pamięć stała A0-A19-1MB D0-D7 6

7 Współpraca procesora z pamięcią zewnętrzną ColdFire magistrala wewnętrzna sterownik DRAM SDRAM / DDR sterownik magistrali zewnętrznej SRAM moduł chip select FLASH / EEPROM 7

8 Moduł sterujący pamięcią procesora Motorola ColdFire \CS \BS \TS Dane ColdFire Adres A0-A23 Moduł Chip Select Dane Adres \W/R \WR \TA \OE Pamięć: SRAM, FLASH, urządzenia zewnętrzne \TA Transfer Acknowledge, potwierdzenie transmisji \TS Transfer Strobe, ważne dane oraz adresy na magistralach \TIP Transfer In Progres, utrzymywany w stanie niskim do zakończenia transmisji \TEA Transfer Error, wejście sygnalizacji błędu zewnętrznego 8

9 Przykładowa mapa pamięci 9

10 Przykład 1 10

11 Pełny dekoder adresowy przykład 1 M1: 0x0000-0x0FFE 2^12 = 4 kb M2: 0x1000-0x1FFE 2^12 = 4 kb 11

12 Przykład 2 12

13 Pełny dekoder adresowy - przykład 2 0x kwords 0x kwords 0x kwords 0x Words 0x Words 13

14 Przykład 3 14

15 Niepełny dekoder adresowy - przykład 3 M1: 0x x00.0FFE 2^12 = 4 kb M2: 0x x00.1FFE 2^12 = 4 kb M1: 0x x7F.FFFE 2^12 = 4 kb M2: 0x xFF.FFFE 2^12 = 4 kb 15

16 Niepełny dekoder adresowy przykład 3? 16

17 Niepełny dekoder adresowy - przykład 2 17

18 Niepełny dekoder adresowy - przykład 2 18

19 Dekoder/demultiplekser 4 => 16 (1) 74 LS

20 Dekoder/demultiplekser 4 => 16 (2) 20

21 Dekoder/demultiplekser 4 => 16 (3) 21

22 Dekoder/demultiplekser 3 => 8 (1) 74 LS

23 Dekoder/demultiplekser 3 => 8 (2) 23

24 Dekoder 5 na 32 24

25 Podwójny dekoder 2 na 4 74 LS

26 Niepełny dekoder adresowy 1Mw A23 A22 A21 AS* LS 138 M1 M2 M3 M4 M5 M6 M7 M8 8 x 1M słów w przestrzeni adresowej 0x xFF.FFFF 26

27 Niepełny dekoder adresowy 256 kw A23 A22 A21 AS* A19 A20 74 LS 138 M1 M2 M3 M4 M5 M6 M7 M8 8 x 256 k słów w przestrzeni adresowej 0x x7F.FFFF (2 Mw) 27

28 Przypomnienie Dekoder adresowy: RAM_CS: 0x x00.1fff ROM_CS: 0x x00.ffff 2. Dekoder adresowy: Dekoder niewykonalny: RAM_CS: 0x x00.1fff 2^13=8 kb ROM_CS: 0x x01.1fff 2^16=64 kb Pełny dekoder adresowy: RAM_CS: 0x x00.FFFF 2^16=64 kb ROM_CS: 0x01.FFFF-0x01.FFFF 2^16=64 kb 28

29 Niepełny dekoder adresowy, cd... 1 M-word 29

30 Niepełny dekoder adresowy, cd... 30

31 Pełny dekoder adresowy przykład 4 31

32 Tablica adresów pamięci przykład 4 32

33 Pełny dekoder adresowy przykład 4 0x x1FFF 0x x3FFF 0x x5FFF 0x x7FFF 2^13= 8 kb A16 = 0, A17 = 1 0x x02.07FF 0x x02.0FFF... 2^11= 2 kb A16 = 1, A17 = 0 0x x01.000E 0x01.200F-0x01.001E 2^4= 16 B 33

34 PROM jako dekoder adresowy (1) 34

35 PROM jako dekoder adresowy (2) Aktywny stanem niskim 35

36 PROM jako dekoder adresowy (3) 36

37 Dekoder PROM - przykład 5 Możliwość rozszerzenia pamięci ROM do 8 kbx8, RAM? 37

38 Tablica adresów pamięci przykład 5? 38

39 Tablica adresów pamięci przykład 5 4 kb 39

40 PROM jako programowalny dekoder adresowy 40

41 Dekoder adresowy przykład 5 Możliwość rozbudowy CS_PERIs* 41

42 Dekoder adresowy procesora motorola 68k adres bazowy: 0x przestrzeń adresowa: 0x x00.FFFF 2^5 = 32 obszary po 2 kb Możliwość obsługi pamięci ROM maksymalnie: 3 x 16 kb 0xC000 = (48 kb) BERR* Write = Bus Error 42

43 Transfery 8- i 16-to bitowe 43

44 Dekoder aktywujący pamięci 8-bitowe w systemach 32-bitowych 44

45 Dekoder PROM Zalety: Możliwość wyboru pamięci o różnych wielkościach (RAM/ROM 1, 2, 4, 8 kb), Możliwość łatwej rozbudowy oraz modyfikacji (zamiana pamięci ROM 4 kb na mak. 16 kb). Wady: W celu zdekodowania całej przestrzeni należy wykorzystać pamięci PROM o dużych rozmiarach (2^24 = 16 Mb, 2^32 = 4 GB!), Potrzeba stosowania dekoderów pomocniczych, Wielopoziomowe dekodery mogą zwiększyć czas dostępu do pamięci (cykle oczekiwania, wait state). Czy można użyć pamięci EPROM do budowy dekodera adresowego? 45

46 Zastosowanie układów programowalnych do budowy dekoderów adresowych 46

47 Schemat blokowy pamięci PROM 47

48 Funkcje opisujące dekoder adresowy Adres bazowy pamięci Rozmiar pamięci = maska 48

49 Schemat układu programowalnego PAL (Programmable Array Logic) 49

50 Struktura układu PAL16V8 50

51 Układ sekwencyjny GAL16V8 (Generic Array Logic) 51

52 Układ sekwencyjny GAL16V8 52

53 Dekoder adresowy opisany w języku ABEL-HDL 53

54 Wynik kompilacji programu dekodera adresowego 54

55 Sygnały przypisane do wyprowadzeń układu P16V8 55

56 Wykorzystanie układu P16V8 56

57 Wykorzystanie matrycy programowalnej 57

58 Porty I/O układu programowalnego 58

59 Wektory testowe 59

60 Wynik kompilacji program w formacie JEDEC 60

61 Dekoder adresowy procesora MC

62 Przestrzenie adresowe procesora Motorola z rodziny 68k CPU space przestrzeń adresowa procesora (obsługa rejestrów specjalnych RAMBAR, FLASHBAR, konfiguracja pamięci cache, kooprocesor, itp...), instrukcja MOVES 62

63 Zastosowanie układów programowalnych do budowy dekoderów adresowych ColdFire Układ programowalny CPLD/FPGA sterownik DRAM sterownik magistrali zewnętrznej magistrala wewnętrzna SDRAM / DDR SRAM Rejestry konfiguracyjne moduł chip select FLASH / EEPROM 63

64 Dekoder adresowy w języku VHDL Entity AddressDecoder is port ( Address : in std_logic_vector(19 downto 0); CS_RAM1, CS_RAM2, CS_ROM1, CS_ROM2 CS_PER1, CS_PER2 : out std_logic ); end AddressDecoder; Architecture behavior of AddressDecoder is begin CS_RAM1 <= '0' when address<0x1000 else '1'; CS_RAM1 <= '0' when (address>=0x1000 and address<0x2000) else '1'; CS_ROM1 <= '0' when (address>=0x2000 and address<0x3000) else '1'; CS_ROM1 <= '0' when (address>=0x3000 and address<0x4000) else '1'; CS_PER1 <= '0' when (address>=0x4000 and address<0x4100) else '1'; CS_PER2 <= '0' when (address>=0x4100 and address<0x6102) else '1'; End behavior; 64

65 Praca domowa Zaprojektować pełny dekoder adresowy zapewniający obsługą następującej przestrzeni adresowej: RAM1 RAM2 I/O_1 I/O_ FFFF FFFF E E0.001F E E0.003F 65

66 Bezpośredni dostęp do pamięci DMA (ang. Direct Memory Access) 66

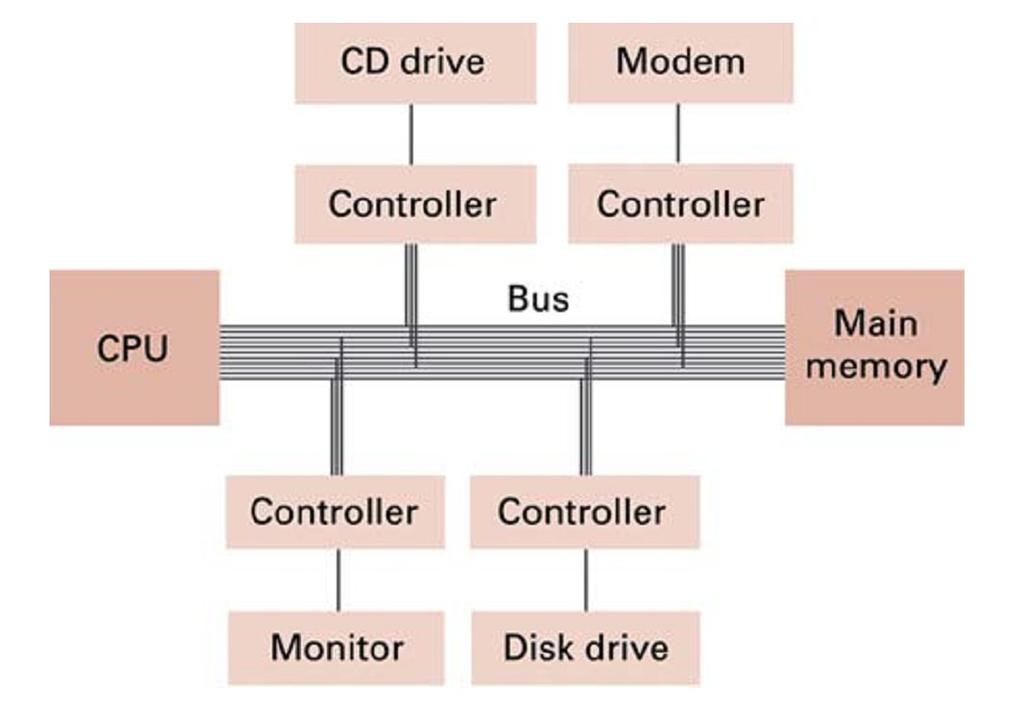

67 Współpraca urządzeń peryferyjnych z pamięcią i procesorem 67

68 Urządzenia peryferyjne mapowane na przestrzeń pamięci Magistrala łącząca procesor z pamięcią może się okazać wąskim gardłem systemu. Ograniczona szybkość transmisji pomiędzy procesorem, a pamięcią w porównaniu z ilością dostępnej pamięci nazywana jest wąskim gardłem von Neumanna (ang. von Neumann bottleneck). Jak można przeciwdziałać? 1. Pamięć cache, 2. Układ DMA. 68

69 Bezpośredni dostęp do pamięci (1) Zadanie Napisać program w języku asembler kopiujący blok danych o wielkości 512 B z bufora interfejsu sieciowego (eth0) do pamięci danych (pod adres 0x1000). Urządzenie eth0 mapowane jest pod adresem 0xFFC

70 Bezpośredni dostęp do pamięci (2) DMA request DMA ack 70

71 Układ DMA procesora ColdFire 71

72 Układ DMA procesora ColdFire Cechy modułu DMA: Cztery niezależne programowalne kanały DMA Automatyczne wyrównywanie podczas dostępu do przestrzeni adresowej obu urządzeń, Transfer danych 8-, 16-, 32-, or 128-bitowych, Transfer jednokrotny lub ciągły, Transfer z urządzeń o różnych szerokościach magistral, Niezależne rejestry adresowe dla obu urządzeń między, którymi wykonywany jest transfer Zgłaszanie przerwań w przypadku nieprawidłowego odczytu 72

73 Sterowniki DMA 73

74 Motorola MC

75 Sygnały procesora Motorola (2) 75

76 Motorola MC

77 Obudowa procesora MC

78 Dynamic Bus Sizing 78

79 Zależności pomiędzy ilością przesyłanych bajtów, a magistralą 79

80 Dynamic Bus Sizing 80

81 Transfer danej spod nieparzystego adresu przez 16-bitową magistralę 16 bit Próba odczytu 4 bajtów Próba odczytu rozkazu umieszczonego pod nieparzystym adresem w pamięci programu powoduje wystąpienie wyjątku (Address Error Exception). Rozwiązanie problemu: Rozkazy powinny być wyrównane do granicy 2 bajtów lub 4 bajtów (dyrektywa asemblera ALIGN). 81

82 Przebiegi obrazujące zapis danych pod nieparzysty adres 82

83 Współpraca procesora z urządzeniami o różnych magistralach danych 83

84 Współpraca procesora z pamięcią z magistralą 16 bitową A31 - A1 84

85 Zależności pomiędzy ilością przesyłanych bajtów, a magistralą 85
