2 2 SPIS ZAWARTOŚCI PROJEKTU Lp. Tytuł Strona 1. Strona tytułowa 1 2. Spis zawartości projektu 2 3. Spis rysunków 3 4. Opis techniczny Obliczenia oświetlenia 6. Załączniki 6.1. Protokół ZUDP nr 8446 /08 zał Dane koordynacyjne oświetlenia nr IPP-MB /04/70693/07 zał Protokół ustalenia zakresu robót z r. zał Uzgodnienie projektu przebudowy oświetlenia z EnergiaPro nr UST 510/PJ/736/08 Uzgodnienie projektu przebudowy oświetlenia z ZDiUM nr IPP.MB /57192/04 Warunki przebudowy sieci rozdzielczej nr TR5/pb/LE/352/991/08 Uzgodnienie przebudowy sieci nn z EnergiaPro- Rejon Dystrybucji Wrocław zał.4 zał.5 zał.6 zał.7 7. Rysunki szt.4

zał.3 6.4. 6.5. 6.6. 6.7. Uzgodnienie projektu przebudowy oświetlenia z EnergiaPro nr UST 510/PJ/736/08 Uzgodnienie projektu przebudowy oświetlenia z ZDiUM nr IPP.MB.

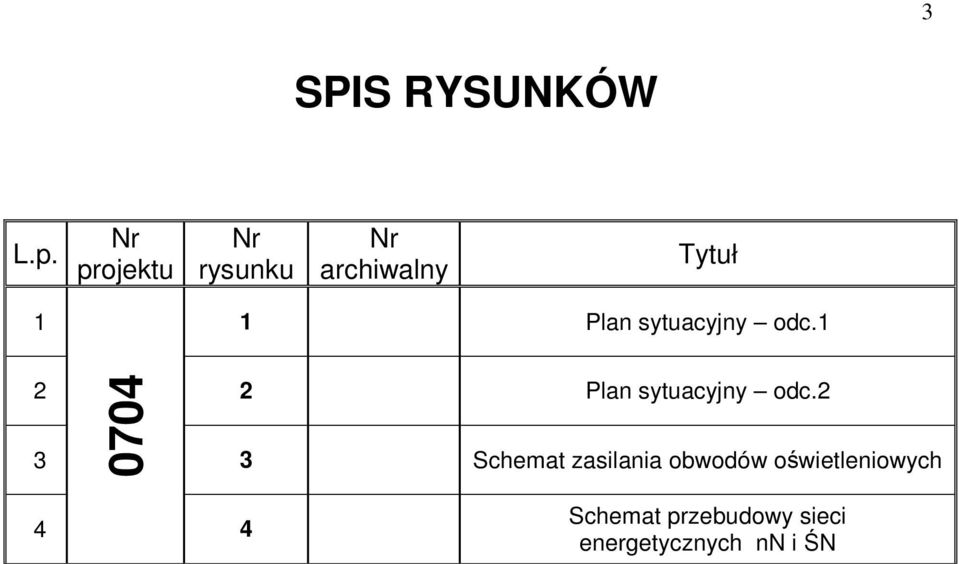

3 3 SPIS RYSUNKÓW L.p. Nr projektu Nr rysunku Nr archiwalny Tytuł 1 1 Plan sytuacyjny odc Plan sytuacyjny odc Schemat zasilania obwodów oświetleniowych 4 4 Schemat przebudowy sieci energetycznych nn i ŚN

sytuacyjny odc.1 2 2 Plan sytuacyjny odc.

4 OPIS TECHNICZNY do projektu budowlanego przebudowy sieci energetycznych i oświetlenia ulicznego ul. Purkyniego na odcinku od ul. Kraińskiego do pl. Powstańców Warszawy we Wrocławiu 1. DANE OGÓLNE 1.1 Podstawa opracowania Przebudowę oświetlenia i sieci energetycznych wykonano w oparciu o: Umowę nr 0704 z Zarządem Dróg i Utrzymania Miasta we Wrocławiu (dawniej ZDiK) Podkłady sytuacyjno - wysokościowe w skali 1 : 500, uzupełnione szczegółową inwentaryzacją sieci Notatkę w sprawie przebudowy ul. Purkyniego... z dnia r. Notatkę słuŝbową w sprawie przebudowy urządzeń oświetleniowych z dnia r Dane koordynacyjne oświetlenia nr IPP.MB /04/70693/07 Warunki przebudowy sieci rozdzielczej nr TR5/pb/LE/352/991/ Zawartość opracowania Teczka niniejsza zawiera: komplet planów sytuacyjnych schematy Zakres opracowania Zakres opracowania obejmuje przebudowę oświetlenia ulicznego i sieci elektroenergetycznych na obszarze objętym modernizacją ul. Purkyniego na odc. od ul. Kraińskiego do pl. Powstańców Warszawy we Wrocławiu. Projekt przewiduje: przebudowę oświetlenia ulicznego o łącznej długości mb 720,0 *) ustawienie nowych słupów oświetleniowych szt. 20,0 wymianę słupów parkowych szt. 8,0 przebudowę kolizyjnych kabli energetycznych n.n. 0, 4kV mb 35,0 *) przebudowę kolizyjnych kabli energetycznych ŚN, 20kV mb 38,0 *) demontaŝ istniejących urządzeń oświetleniowych w ul. Purkyniego - latarnie wysokie wraz z oprawami oświetleniowymi szt latarnie niskie, parkowe ( bez lamp ) szt. 8 * ) długości sieci oświetleniowej oraz energetycznej n.n. i ŚN są przybliŝone, dokładne ilości wg przedmiarów Uwaga! Zdemontowane projektory iluminacyjne z istniejących słupów nr 135/294, 136/294 i 138/294 naleŝy ponownie zamontować na nowych słupach aluminiowych nr 17, 18 i 20.

wysokościowe w skali 1 : 500, uzupełnione szczegółową inwentaryzacją sieci Notatkę w sprawie przebudowy ul. Purkyniego... z dnia 30.04.08r.

5 5 1.4 Podstawowe przepisy i normy Norma EN Oświetlenie ulic. Norma N SEP-E -004 Elektrotechniczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. Wytyczne projektowania oświetlenia ulic. Wyd. MAiGP 1985r. Norma PN-IEC Ochrona przeciwporaŝeniowa Zalecenia PKO nr 1/97 dotyczące oświetlenia dróg i ulic. 1.5 Opracowania typowe Katalogi opraw oświetleniowych f. Schreder wraz z komputerowymi programami obliczeniowymi. Album słupów aluminiowych, anodowanych, bez szwu f. ROSA 1.6 Opracowania związane W komplecie z niniejszą dokumentacją naleŝy uwzględnić: PB Projekt zagospodarowania terenu PB Projekt dróg PW Przebudowy sieci elektroenergetycznych i oświetlenia ulicznego PBiW sieci wod-kan - gazowej PBiW telekomunikacji PBiW zieleni 2. STAN ISTNIEJĄCY Na obszarze objętym przebudową układu komunikacyjnego znajdują się następujące sieci elektroenergetyczne: kable energetyczne n.n., 0,4kV kable energetyczne ŚN, 20kV oświetlenie ulicy Purkyniego zasilane kablem ziemnym z szafki UO-294 oświetlenie parkowe wzdłuŝ chodnika ul. Purkyniego zasilane kablem ziemnym z szafki UO-54 Projektowany układ komunikacyjny na tym odcinku koliduje z istniejącymi sieciami, które wymagają przebudowy. PoniewaŜ przebudowa ulicy polega na zawęŝeniu jezdni i wybudowaniu miejsc postojowych dla autobusów i samochodów osobowych oraz ścieŝek rowerowych i chodników nie powoduje ona licznych kolizji. Jednak ze względu na charakter tej ulicy podjęto decyzję o przebudowie oświetlenia ulicznego na całym odcinku, od ul. Kraińskiego do pl. Powstańców Warszawy wraz z doświetleniem chodnika po stronie parku. Istniejące linie energetyczne są w eksploatacji EnergiaPro Oddział Wrocław. Inwentaryzacja szczegółowa tych sieci została wykonana na podstawie materiałów uzyskanych od właściciela sieci. W rejonie tym znajdują się kable energetyczne ŚN, 20,0 kv wybudowane w

Schreder wraz z komputerowymi programami obliczeniowymi. Album słupów aluminiowych, anodowanych, bez szwu f. ROSA 1.

6 6 roku 1974, 1981, 1998 i Z projektowanym parkingiem koliduje kabel K-1184 YHAKXS 3x1x240, 20kV (99r). Natomiast kable K-651 i K- 823 HAKFtA 3x120 (81r) nie są zabezpieczone rurami na wjazdach na teren Panoramy Racławickiej. 2.1 Oświetlenie uliczne Ulica Purkyniego, na odcinku od ul. Kraińskiego do pl. Powstańców Warszawy, posiada oświetlenie uliczne. Jest ono wykonane na słupach betonowych i stalowych ocynkowanych z zasilaniem linią kablową w ziemi i oprawami sodowymi, energooszczędnymi f. Philips o mocy 150 W (70W). W obwodzie tym są 22 lampy, na 20 słupach zasilane z istniejącej szafki UO-294 przy ul. Purkyniego. Konstrukcje wsporcze betonowe i kable są eksploatowane od wielu lat, natomiast oprawy wymieniono na energooszczędne w 2000roku. W ostatnim czasie w rejonie Muzeum Narodowego wymieniono 4 słupy oświetleniowe na stalowe, stoŝkowe, ocynkowane i zamontowano na nich projektory iluminacyjne budynku Muzeum. Są one zasilane z sieci oświetlenia ulicznego, słupowa tabliczka bezpiecznikowa ma dodatkowe bezpieczniki dla obwodów projektorów. Natomiast wzdłuŝ chodnika po stronie parku ustawione są stalowe, rurowe latarnie parkowe, na których brakuje lamp, gdyŝ zostały zniszczone. Ten fragment oświetlenia zasilany jest kablem ziemnym z obwodu szafki UO- 54 w Parku Słowackiego. 2.2 Kable ŚN, 20.0 kv W rejonie prowadzonej modernizacji ul. Purkyniego znajdują się kable energetyczne ŚN, 20,0 kv wybudowane w roku 1974, 1981, 1998 i Z projektowanym parkingiem koliduje kabel K-1184 YHAKXS 3x1x240, 20kV (99r). Natomiast kable K-651 i K- 823 HAKFtA 3x120 (81r) w stanie istniejącym nie są zabezpieczone rurami na wjazdach na teren Panoramy Racławickiej. 2.3 Kable nn, 0.4 kv Kolidujący z nowym układem drogowym kabel nn, 0.4 kv będzie przebudowany. W nowej nie kolidującej trasie naleŝy ułoŝyć odcinek YAKXS 4x 120 mm 2 i za pomocą muf termokurczliwych połączyć z istniejącym poza strefą kolizji. Ponadto wszędzie tam gdzie pod wjazdami kable nie były zabezpieczone rurami osłonowymi zaprojektowano ich zabezpieczenie.

Powstańców Warszawy, posiada oświetlenie uliczne. Jest ono wykonane na słupach betonowych i stalowych ocynkowanych z zasilaniem linią kablową w ziemi i oprawami sodowymi, energooszczędnymi f.

7 7 3. CZĘŚĆ PROJEKTOWA 3.1 Oświetlenie uliczne Zgodnie z zakresem niniejszego opracowania zaprojektowano przebudowę oświetlenia ulicznego ul. Purkyniego na odcinku od ul. Kraińskiego do pl. Powstańców Warszawy Ponadto projekt przewiduje wymianę słupów i lamp oświetleniowych w parku, wzdłuŝ projektowanego chodnika ul. Purkyniego. Zakres niniejszego opracowania wynika z ustaleń WAiB UM we Wrocławiu ( Notatka w sprawie przebudowy ul. Purkyniego spisana w WAiB i załączona do Projektu zagospodarowania terenu). Zasilanie i sterowanie tym oświetleniem nie ulega zmianie, będą to obwody szafki UO-294 i UO Parametry projektowanego oświetlenia Zgodnie z Planem oświetlenia ulic Wrocławia projektowany odcinek ulicy wymaga kategorii oświetlenia ME4b, o średniej luminancji L śr =0,75 cd/m 2 i równomierności 0,4 (wg EN ) Obliczenia natęŝenia oświetlenia wykonano dla opraw Schreder, POLO w oparciu o programy komputerowe. Wyniki zamieszczono w niniejszym projekcie Zasilanie i sterowanie Zasilanie projektowanego odcinka oświetlenia ul. Purkyniego będzie z istniejącego obwodu wolnostojącej szafki UO-294 przy ul. Purkyniego w sposób zgodny z rys. nr 3 Schematem zasilania obwodów oświetleniowych. Kierunek sterowania i połączenia rezerwowe będą utrzymane. Projektowany obwód oświetleniowy wykonać kablem YAKY 4x35/1kV układanym w ziemi. Niniejszy projekt nie przewiduje wymiany kabli w obwodzie oświetlenia parkowego zasilanego z UO Przebudowa kabli energetycznych Przebudowę wszystkich kolizyjnych sieci EnergiaPro Koncernu Energetycznego S.A. w tym rejonie wykonano w oparciu o Warunki przebudowy sieci rozdzielczej nr TR5/pb/LE/352/991/08 z r. Zakres robót niezbędnych do wykonania w celu usunięcia kolizji uległ zmniejszeniu w stosunku do wydanych Warunków... gdyŝ w wyniku uzgodnień układu komunikacyjnego zrezygnowano z budowy parkingów

Zakres niniejszego opracowania wynika z ustaleń WAiB UM we Wrocławiu ( Notatka w sprawie przebudowy ul. Purkyniego spisana w WAiB i załączona do Projektu zagospodarowania terenu).

8 8 samochodowych na rzecz ścieŝek rowerowych. Stąd nie będą przebudowywane kable wymienione w punkcie i Warunków.... Uwzględnia go Schemat przebudowy sieci elektroenergetycznych rys. nr DEMONTAś SIECI W rejonie objętym przebudową układu komunikacyjnego zdemontowane będzie oświetlenie uliczne oraz projektory iluminacji Muzeum. Szczegółowy zakres demontaŝu to: słupy oświetleniowe betonowe o wys. 10m wraz z wysięgnikami szt.14 słupy oświetleniowe stalowe o wys. 10m wraz z wysięgnikami szt. 1 słupy oświetleniowe parkowe szt. 8 słupy oświetleniowe stalowe, ocynkowane o wys. 11m wraz z wysięgnikami szt. 4 oprawy oświetleniowe sodowe o mocy 150W( 70W) szt. 22 wysięgnik lampy oświetleniowej na słupie bramki syg. szt. 1 projektory iluminacji bud. Muzeum szt. 19 wsporniki pod projektory szt. 10 Projektory iluminacji Muzeum przewidziane są do ponownego zamontowania na nowych latarniach oświetleniowych z wykorzystaniem wsporników wykonanych przez producenta słupów. 5. UWAGI KOŃCOWE Wszelkie prace ziemne wykonywać sprzętem ręcznym z zachowaniem szczególnej ostroŝności przy czynnych urządzeniach podziemnych. Na czynnych urządzeniach prace prowadzić pod nadzorem uŝytkowników. Sprzęt z demontaŝu przekazać protokołem właścicielom. Projektant mgr inŝ. Wiesława Szymani

Szczegółowy zakres demontaŝu to: słupy oświetleniowe betonowe o wys. 10m wraz z wysięgnikami szt.14 słupy oświetleniowe stalowe o wys. 10m wraz z wysięgnikami szt. 1 słupy oświetleniowe parkowe szt.
