1 OPIS TECHNICZNY DO PROJEKTU WYKONAWCZEGO Obiekt: Trybuny i elementy małej architektury Temat: Budowa boiska sportowego w Mucharzu Lokalizacja: Mucharz dz. Nr 890/1, 852/1, 890/23, 890/24, 890/4, 987/1 Inwestor: Regionalny Zarząd Gospodarki Wodnej Kraków ul. Marszałka J. Piłsudskiego Przedmiot i zakres opracowania : Przedmiotem opracowania jest projekt wykonawczy elementów małej architektury dla zespołu boisk w Mucharzu. Zakres opracowania dotyczy projektu wykonawczego wykonanego na podstawie dostarczonego przez Inwestora projektu architektoniczno budowlanego autorstwa Agencji Architektonicznej CENTRUM Sp. z o.o Kraków ul. Kraszewskiego 36 Przedmiotem opracowania jest projekt wykonawczy branży architektonicznej i konstrukcyjnej Projekt nie obejmuje uzgodnień i opinii które dokonane zostały na etapie projektu budowlanego zatwierdzonego decyzją pozwoleniem na budowę wydana przez Starostę Wadowickiego. W zakres wchodzą następujące elementy: - trybuny kosz z daszkiem ławka stojak na rowery wiata stadionowa

2 maszt flagowy Zakres opisu dotyczy branży architektonicznej i konstrukcyjnej Podstawa opracowania: - zlecenie Inwestora - wytyczne Inwestora do projektu - projekt architektoniczno budowlany - warunki techniczne - uzgodnienia i opinie - inne normy i przepisy budowlane Program użytkowy Trybuny Dane techniczne: Ilość miejsc siedzących 384 Ilość miejsc stojących - około 380 Powierzchnia zabudowy 370 m ARCHITEKTURA I KONSTRUKCJA Opis elementów konstrukcyjnych Fundamenty Elementy prefabrykowane trybun o konstrukcji betonowej zakotwione w gruncie nasypowym na głębokość 140 cm. W części zasypanej izolowane abizolem lub innym preparatem przeciwwilgociowym Konstrukcja trybun Elementy prefabrykowane w ilości 132 szt. w rozstawie co 140 cm ( osiowo ) Ruszt z profili stalowych pełnych 5 x 4 cm ( ścianki 4 mm ) zakończony zaślepkami w rozstawie co 7 cm i 5 cm. Siedziska stadionowe z oparciami typu Novanta / 3.40 lub o takich samych parametrach Stopnie i podesty: stopnice (podnóżki) z kostki betonowej 10 x 10 x 8 cm na podsypce piaskowej 4 cm, podstopnice (przednóżki) z prefabrykowanych elementów betonowych typu obrzeże chodnikowe 100cm x 30cm x 8 cm mocowanych na ławie betonowej.

3 Nachylenie powierzchni poziomych 0,5 1,0 % Wykończenie Malowanie i powłoki zabezpieczające Elementy metalowe malowane malowana farbami do metalu 2 x podkład + 2 x nawierzchniowa w strukturze satynowej kolor RAL Siedziska wykończone fabrycznie Montaż siedzisk za pomocą śrub systemowych nierdzewnych Balustrada Balustrada o konstrukcji z metali lekkich, w projekcie przyjęto w systemie VIDO PROFIL. Długość balustrady 4 odcinki po 16,00 mb. Wysokość balustrady 110 cm. Możliwość zastosowania innego rodzaju balustrady o równorzędnych parametrach technicznych i funkcjonalnych Elementy małej architektury Kosz z daszkiem Konstrukcja : blacha ocynkowana 1 2,5 mm,wykończenie : malowanie proszkowe kolor RAL 6005 ( lub 6029 ) Mocowanie do słupka z podstawą betonową ( w komplecie) Popielnica duża. System opróżniania z odblokowaniem kluczem zamka zatrzaskowego. Masa całkowita około 16 kg Szerokość około 35 cm Długość około 42,5 cm Pojemność około 50 litrów Średnica około 30 cm Rozwiązanie przejęte jak w projekcie firmy KONSTALMET lub równorzędne Ławka Wykonanie: nogi z rur - ocynkowane i malowane proszkowo, listwy drewniane - świerkowe, malowane farbą akrylową lub lakierowane bejcą Montaż do podłoża za pomocą kołka rozporowego W projekcie przyjęto 12 szt. Opis Masa całkowita Długość ok. 45 kg 1800 mm 2000 mm

4 Szerokość Wysokość ok. 620 mm ok. 790 mm Rozwiązanie przyjęte jak w projekcie firmy Konstalmet lub równorzędne Stojak na rowery Wykonanie: -stanowiska Montaż: Montaż do podłoża - kotwy Stojaki łączone ze sobą po 4 elementy w dwóch rzędach Łącznie 8 szt. Utrzymanie czystości: Obrót na kotwach zamocowanego stojaka w celu usunięcia zabrudzeń Opis Masa całkowita Długość Szerokość Wysokość ok.13 kg 2000mm 360mm 310mm Rozwiązanie przyjęte jak w projekcie - firmy Konstalmet lub równorzędne Wiata stadionowa WIATA STADIONOWA TYP WS III Wiata o konstrukcji stalowej z kształtowników zamkniętych i płyty komorowej w kolorze dymnym Wyposażona w siedziska typu stadion Montaż za pomocą kotew na stały do podłoża WYMIARY GABARYTOWE - DŁUGOŚC OKOŁO 420 CM - SZEROKOŚC OKOŁO 130 CM - WYSOKOŚĆ 205 CM

5 - ILOŚĆ SIEDZISK 8 SZT. Ilość sztuk do montażu 2. Rozwiązanie przyjęte jak w projekcie firmy Elwag ( ) lub równorzędne Maszt flagowy MASZ FLAGOWY ALUMINIOWY 8 M Konstrukcja aluminium profil stożkowy o grubości ścianek 3 mm Zwieńczenie daszek płaski Montaż na fundamencie betonowym Flaga wznoszona jest za pomocą linki umieszczonej na zewnątrz masztu. Linka związywana jest na knadze węzłem żeglarskim umiejscowionej zwyczajowo półtorej metra nad ziemią. Mocowanie flagi linka, karabińczyki. Ekspozycja flagi uzależniona jest od warunków wiatrowych. Rekomendowana wielkość flagi 2,30m x 3,00 m Ilość sztuk w projekcie 3 2. Uwagi końcowe Materiały budowlane, elementy prefabrykowane i wykończenia wnętrz oraz urządzenia i elementy wyposażenia winny posiadać aktualne wymagane atesty dopuszczające do stosowania w budownictwie ogólnym i odpowiadać odpowiednim normom. Materiały i urządzenia eksponowane do wnętrza oraz materiały ochrony p. pożarowej winny posiadać świadectwa dopuszczenia Państwowego Zakładu Higieny i Centrum Naukowo-Badawczego Ochrony Przeciwpożarowej w Józefowie oraz w razie konieczności Urzędu Dozoru Technicznego. Roboty budowlane i rzemieślnicze wykonać zgodnie z zasadami sztuki budowlanej oraz warunkami technicznymi wykonania i odbioru robót budowlano-montażowych oraz obowiązujących norm. Przed zamówieniem bądź wykonaniem elementów indywidualnych wykonawca musi sprawdzić ich wymiary na budowie. Wykonawca zobowiązany jest do przestawienia inspektorowi nadzoru do akceptacji rysunki warsztatowe z opisami obliczeniami, próbki materiałów, prototypy wyrobów ujętych lub nie ujętych dokumentacją (w tym próbki i wzorniki kolorystyki elementów wykończenia i wyposażenia).

6 Dla celów przygotowania realizacji inwestycji wykonawcy zobowiązani są do wykonania przedmiarów robót w poszczególnych branżach,uwzględniając zasady i reguły detalowania wszystkich charakterystycznych miejsc i przekrojów zgodnie z niniejszym projektem i ze sztuką budowlana, w zakresie pozwalającym na określenie kosztu realizacji obiektu. Projekt wykonawczy wraz z przedmiarem stanowić będzie wyłącznie materiał pomocniczy przy określaniu kosztów wykonawczych i nie zwalnia wykonawcy z obowiązku wykonania własnych i skorygowania opracowanych przez projektantów przedmiarów.

7 KOSZ Konstrukcja : blacha ocynkowana 1 2,5 mm,wykończenie : malowanie proszkowe kolor RAL 6005 ( lub 6029 ) Mocowanie do słupka z podstawą betonową ( w komplecie) Popielnica duża. System opróżniania z odblokowaniem kluczem zamka zatrzaskowego. Masa całkowita około 16 kg Szerokość około 35 cm Długość około 42,5 cm Pojemność około 50 litrów Średnica około 30 cm Rozwiązanie przejęte jak w projekcie firmy KONSTALMET lub równorzędne

8 ŁAWKA CLASIC II Wykonanie: nogi z rur - ocynkowane i malowane proszkowo, listwy drewniane - świerkowe, malowane farbą akrylową lub lakiero bejcą Montaż do podłoża za pomocą kołka rozporowego Opis Masa całkowita Długość Szerokość ok. 45 kg 1800 mm 2000 mm ok. 620 mm Wysokość ok. 790 mm Rozwiązanie przyjęte jak w projekcie firmy Konstalmet lub równorzędne

9 STOJAK NA ROWERY P4 Wykonanie: stojak 4-stanowiska ocynkowany ogniowo możliwość malowania proszkowego Montaż: Montaż do podłoża - kotwy Stojaki łączone ze sobą po 4 elementy w dwóch rzędach Łącznie 8 szt. Utrzymanie czystości: Obrót na kotwach zamocowanego stojaka w celu usunięcia zabrudzeń Opis Masa całkowita Długość Szerokość Wysokość ok.13 kg 2000mm 360mm 310mm Rozwiązanie przyjęte jak w projekcie firmy Konstalmet lub równorzędne

10 WIATA STADIONOWA TYP WS III Wiata o konstrukcji stalowej z kształtowników zamkniętych i płyty komorowej w kolorze dymnym Wyposażona w siedziska typu stadion Montaż za pomocą kotew na stały do podłoża WYMIARY GABARYTOWE - DŁUGOŚC OKOŁO 420 CM - SZEROKOŚC OKOŁO 130 CM - WYSOKOŚĆ 205 CM - ILOŚĆ SIEDZISK 8 SZT. Ilość sztuk do montażu 2. Rozwiązanie przyjęte jak w projekcie firmy Elwag ( ) lub równorzędne

11 MASZ FLAGOWY ALUMINIOWY 8 M Konstrukcja aluminium profil stożkowy o grubości ścianek 3 mm Zwieńczenie daszek płaski Montaż na fundamencie betonowym Flaga wznoszona jest za pomocą linki umieszczonej na zewnątrz masztu. Linka związywana jest na knadze węzłem żeglarskim umiejscowionej zwyczajowo półtorej metra nad ziemią. Mocowanie flagi linka, karabińczyki. Ekspozycja flagi uzależniona jest od warunków wiatrowych. Rekomendowana wielkość flagi 2,30m x 3,00 m Ilość sztuk w projekcie 3 Rozwiązanie przyjęte jak w projekcie firmy Alumast ( ) równorzędne lub

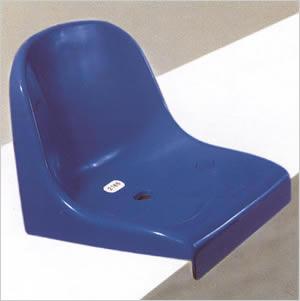

12 NOVANTA/ Siedzisko typu NOVANTA 3/40 SZT. 384 lub równorzędne o takich samych parametrach technicznych i funkcjonalnych

13 System balustrad aluminiowych VIDO-PROFIL Długość balustrady : 4 odcinki po 16,00 m Balustradę wykonać w systemie VIDO-PROFIL lub równorzędnym.
