1 EKOLAS Przedsiębiorstwo Usługowe Ul. Kasztanowa Przygodzice Projekt rewitalizacji założenia parkowego w Pokoju PLAN REWALORYZACJI Z ZAGOSPODAROWANIEM TERENU CZĘŚĆ 8 Projekt małej architektury 8.5 Altana EGZEMPLARZ OBIEKT ADRES ZAMAWIAJĄCY Park w Pokoju Pokój Działki nr 221/18, 369/95 Urząd Gminy Pokój ul. Sienkiewicza Pokój GRUDZIEŃ 2014

2 Spis treści 1. Zleceniodawca i podstawa opracowania. 2. Przedmiot, zakres i cel opracowania 3. Opis stanu istniejącego 4. Opis projektowanych elementów 4.1 Altana pl Schlegela 4.2 Altana wzgórze Bliznerg 4.3 Altana piknikowa 1 Zleceniodawca i podstawa opracowania. Zleceniodawcą Zamawiającym jest Gmina Pokój ul. Sienkiewicza Pokój. Podstawa opracowania jest umowa zawarta przez Gminę Pokój z Wykonawcą Przedsiębiorstwem Usługowym EKOLAS ul. Kasztanowa Przygodzice w następstwie przeprowadzonego postępowania przetargowego. Projekt małej architektury (wraz z pozostałymi jej częściami składowymi) jest częścią składową dokumentacji objętej umową ZP Nr SG-IV z dnia 30 maja 2014 r. 2 Przedmiot, zakres i cel opracowania. Teren inwestycji pn. Sporządzenie dokumentacji planu rewitalizacji z zagospodarowaniem terenu dla zabytkowego położony na działkach nr, 221/18 oraz 369/95 objęty jest uchwałą nr XXXIII/289/2006 Rady Gminy Pokój z dnia 29 maja 2006 r. zwaną dalej MPZP Pokój Obszar 11, 14, 15, 17, 18. Park w Pokoju znajduje się w ewidencji Wojewódzkiego Konserwatora Zabytków w Opolu, jest wpisany do rejestru obiektów zabytkowych (601/1/7/4/6/12/64/I). Działka 369/95 nie jest objęta ochroną konserwatorską. Obszar zabytkowego parku w Pokoju i cała gmina leży centralnie na obszarze Stobrawskiego Parku Krajobrazowego ustanowionego w 1999 r. rozporządzeniem Nr P/11/99 Wojewody Opolskiego z dnia r. Przedmiotem opracowania jest projekt elementów małej architektury. 3. Opis stanu istniejącego Na obszarze parku znajdują się ławki podstawy betonowe z drewnianymi siedziskami w kolorze zielonym. Kosze na śmieci z blachy metalowej na słupkach bez daszka. 1

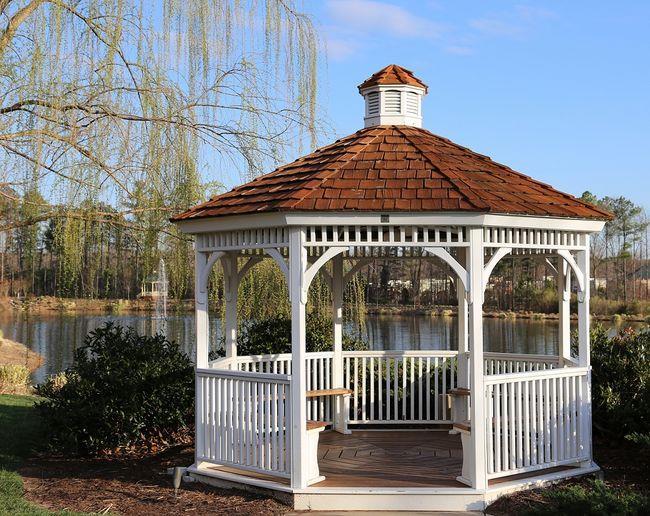

3 4. Opis projektowanych elementów Altana parkowa Ø 4m : 1 szt Altana parkowa Ø 6m : 1 szt Wiata piknikowa : 1szt 4.1 Altana na wzgórzu Blizberg- analogia Altana na wzgórzu Schlegela 2

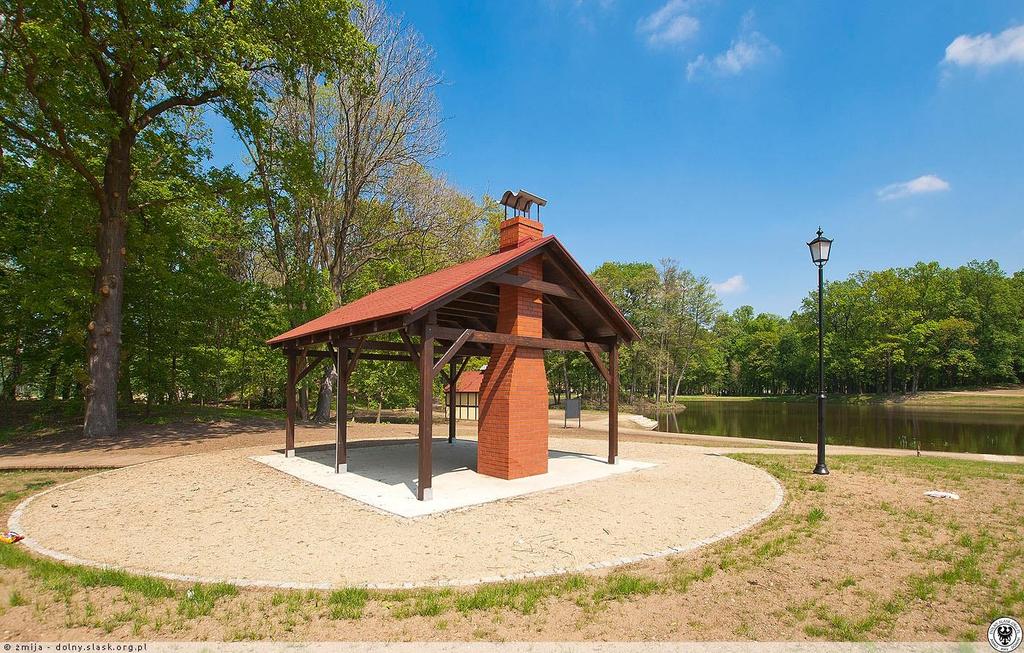

4 4.3 Wiata Piknikowa Filary z cegły klinkierowej 38cm, gr 5,5 cm kolor czerwony klasyczny, na fundamencie. Elementy zadaszenia pergoli drewniane impregnowane kolor kasztan Dachówka ceramiczna płaska w kolorze łupka angobowana Obróbki blacharskie, rynny z blachy tytan cynk patynowany kolor grafit 3

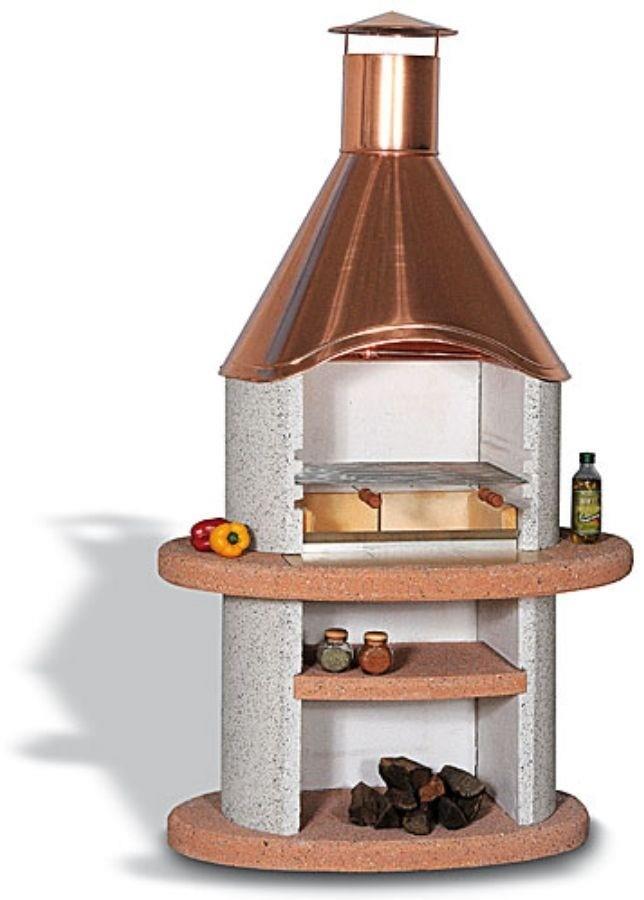

5 Wysokość: 175 cm Szerokość: 120 cm Długość: 160 cm Waga: 710 kg Betonowy grill rekreacyjny z okrągłym regulowanym rusztem : Konstrukcja grilla wykonana z betonu klasy B30, malowana farbą akrylową do podłoży betonowych. Palenisko wykonane jest z betonu odpornego na wysokie temperatury do C. Ruszt wykonany ze stali nierdzewnej, odpornej na wilgoć i wysokie temperatury. Dla komfortu uż ytkowania wysokość rusztu nad paleniskiem jest regulowana. Obrzeże blatu wykonane z listwy aluminiowej zabezpieczającej przed uderzeniami i odbiciem. Grill ze względu na swoją wagę, jest stabilny i nie wymaga kotwiczenia w gruncie. Urządzenie przeznaczone do zastosowania na wolnym powietrzu 4

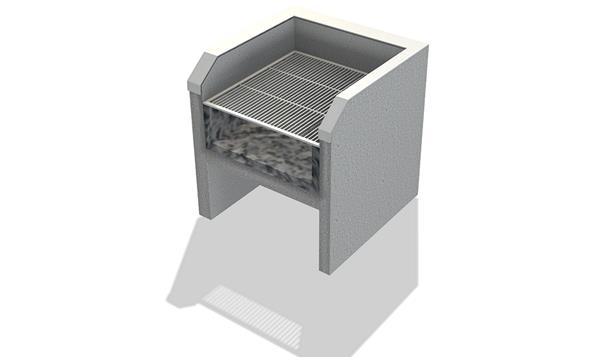

6 Muller Betonowy grill prostokątny Wys 90 cm, szer 83 cm, długość 85 cm Waga 490 kg Konstrukcja wykonana z betonu klasy B30, malowana farba akrylową do podłoży betonowych. Obrzeże blatu wykonane z listwy aluminiowej zabezpieczaj ącej przed uderzeniami i odbiciem. Palenisko wykonane jest z betonu odpornego na wysokie temperatury do 13500C. Ruszt wykonany ze stali nierdzewnej, odpornej na wilgoć i wysokie temperatury. Dla komfortu użytkowania rusztu posiada dwie rączki do regulowania jego wysokości nad paleniskiem. Grill ze względu na swoją wagę jest stabilny i nie wymaga kotwiczenia w gruncie. Urządzenie przeznaczone do zastosowania na wolnym powietrzu. 5

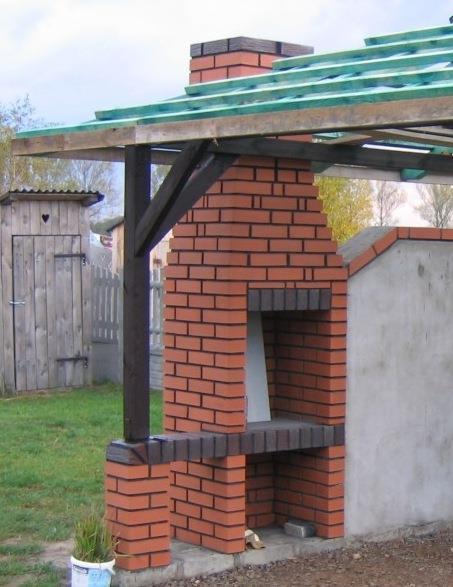

7 Możliwość palenia zarówno drewnem jak i węglem drzewnym. Ruszt na ergonomicznej wysokości. Prosty i szybki montaż bez konieczności użycia spoiw i specjalnych narzędzi. Palenisko wyłożone płytkami szamotowymi. Doprowadzenie powietrza pod palenisko (łatwe rozpalanie i doskonałe palenie). Wyjmowany popielnik ze stali nierdzewnej. Płyta przed paleniskiem wyłożona płytkami mrozoodpornymi. Wykonane z materiałów wysokiej jakości, odpornych na promienie UV (nie odbarwia się). Palenisko wyłożone płytkami szamotowymi (zwiększa trwałość) Dolny wlot powietrza (łatwe rozpalanie i idealne spalanie) Popielnik ze stali nierdzewnej (łatwe czyszczenie i konserwacja) Ochronna płyta ze stali nierdzewnej z przodu paleniska(zwiększone bezpieczeństwo i czysta powierzchnia) Struktury wymywane: - boki: ciemno szary, półki: terakota- boki: terakota, półki: ciemno szary. W komplecie ruszt o wymiarach 50*38 cm. DANE TECHNICZNE: Wysokość: 190 cm Szerokość: 110 cm Głębokość: 73 cm Waga :440 kg 6

8 7
