1 m a ł a a r c h i t e k t u r a

2 Od lat 90-tych współpracujemy z największymi przedsiębiorcami i deweloperami w Polsce i Europie, dostarczając sprawdzone rozwiązania do zagospodarowania przestrzeni zewnętrznej w elementy małej architektury miejskiej. Przez ten czas wypracowaliśmy najlepsze rozwiązania techniczne dla proponowanych produktów. WIATY DLA PALACZY WIATY NA WÓZKI/ ROWERY/SKUTERY/HYBRYDOWE ALEJE DLA PIESZYCH PUNKTY ODBIORU TOWARÓW PRZYSTANKI WIATY NA KONTENERY NA ŚMIECI OSŁONY ŚMIETNIKOWE W ofercie znajdziecie Państwo również w pełni funkcjonalne akcesoria dla poszczególnych typów wiat: kosze na śmieci, ławki, stojaki, słupki parkingowe oraz elementy oznakowania graficznego. Potrafimy zagospodarować wolne miejsce w taki sposób, by każdy projekt stanowił spójną całość. Pracujemy w stali ocynkowanej lub drewnie, stosujemy sprawdzone wypełnienia ze szkła hartowanego, bezpiecznego lub tworzyw sztucznych, siatki stalowej i blachy. Dysponujemy pełną gamą kolorystyczną RAL. Nasze wiaty i materiały używane do ich produkcji spełniają normy europejskie. Firma udziela 10 letniej gwarancji na wykonane konstrukcje. ZAPRASZAMY DO KONTAKTU cn-spzoo@cn-spzoo.com cn-spzoo1@cn-spzoo.com Tel dział handlowy

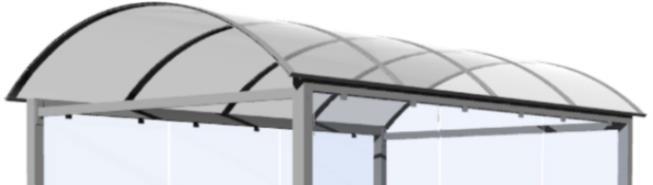

3 MODELE DACHÓW THION l e k k i ł u k BRUGES p ł a s k i DOME p ó ł k o l i s t y PENTU d w u s p a d o w y Konstrukcja wykonana z zamkniętych profili stalowych ocynkowanych (80x80mm), opcjonalnie lakierowana proszkowo lub drewniana (autoklaw kl. IV)

4 DANE PODSTAWOWE WYPEŁNIENIA - Poliwęglan komorowy z powłoką anty UV 6mm - Poliwęglan greca - Szkło hartowane 6mm - Siatka stalowa - Blacha trapezowa - Listwy drewniane zabezpieczone autoklaw kl. IV POZOSTAŁE - Pełna paleta RAL - Wypełnienia dolne - Zabezpieczenia dodatkowe przed uderzeniami (odboje) - Rynny stalowe - Drzwi, klasyczne lub przesuwane - Zamki, klamki - Maskowanie śrub i otworów - Kotwy chemiczne - Maskownice aluminiowe MINI 2x1m STANDARD 4x2,5m; 5x2,5m; 6x2,5m itd. NA WYMIAR Wielokrotność modułów podstawowych od 0,5m

5 FUNDAMENTY Podkłady betonowe Nasze konstrukcje wymagają posadowienia na fundamentach punktowych. Zalecana doza betonu 300Kg/M3 Różnica w poziomie maks. 150 mm na długości i 50 mm na szerokości. Fundamenty i wylewki nie wymagają zbrojenia. Bloczki betonowe muszą mieć taką samą wysokość i nie przekraczać ostatecznego poziomu gruntu. Wiaty wyposażone są w stopy umożliwiające regulację w zakresie około 10cm. PRZYKŁAD KONSTRUKCJI THION 3x4,5m Dach : poliwęglan komorowy bezbarwny anty UV z 2 stron Wypełnienie boczne z 3 stron: Szkło hartowane 6 mm (Normy NF B i NF P ) Szkielet wykonany z profili stalowych ocynkowanych (norma EN i EN 10142) 80x80mm malowany RAL (farba termoutwardzalna w temp. 200 grubość powłoki ok. 70 mickronów) Stopy ze stali ocynkowanej (standard NF EN ISO i NF EN ISO 1461) na płycie o grubości 6 mm zamocowanej w ziemi za pomocą 4 kołków M10 x 250 mm i kotwy chemicznej

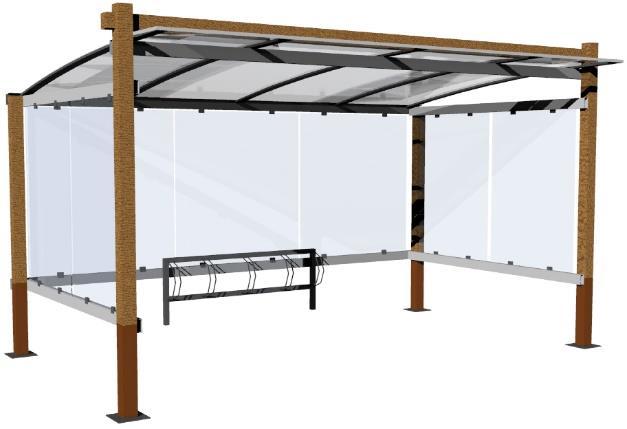

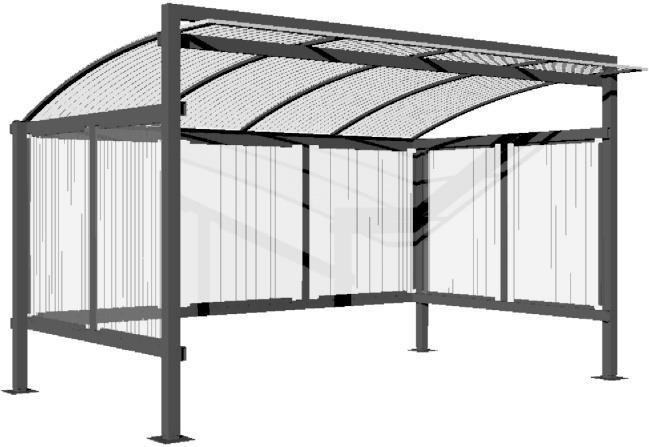

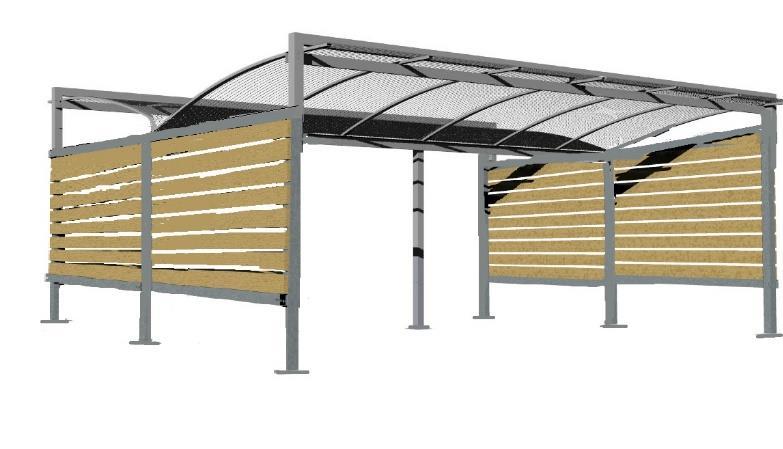

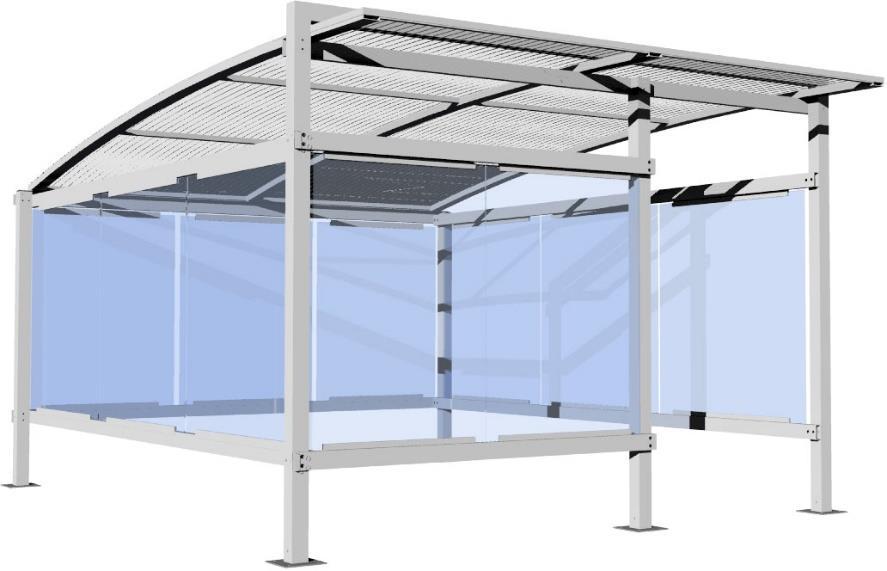

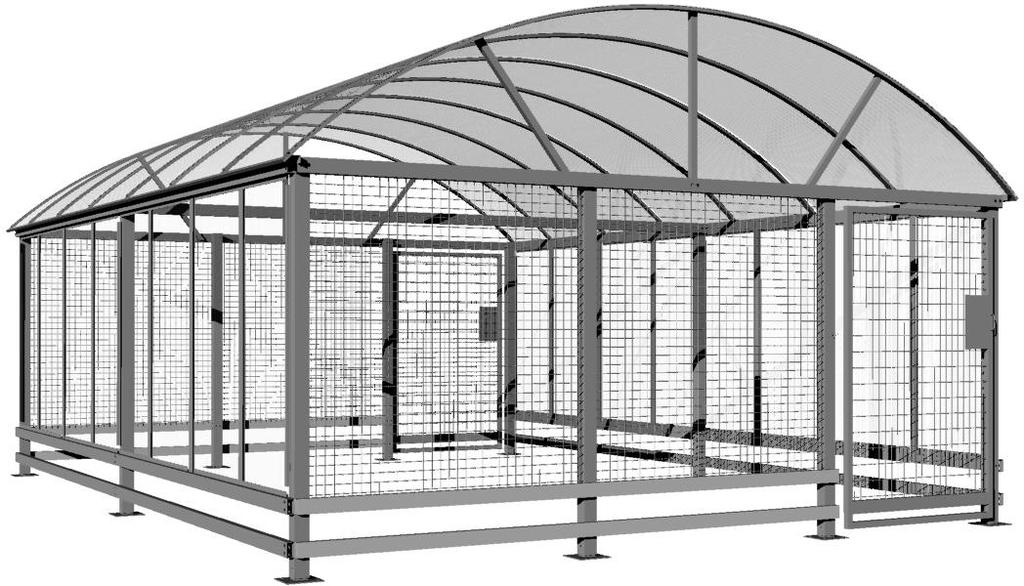

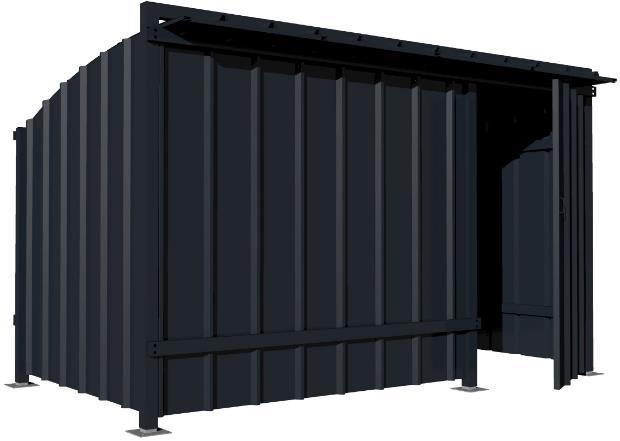

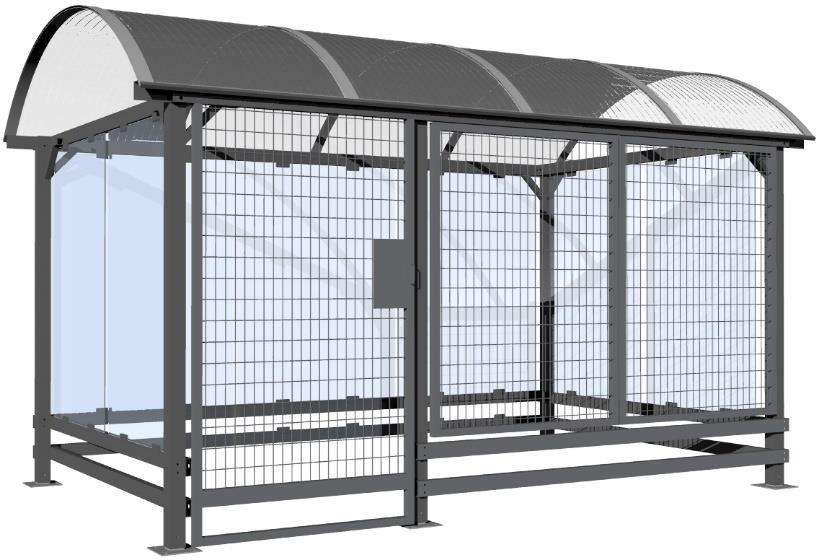

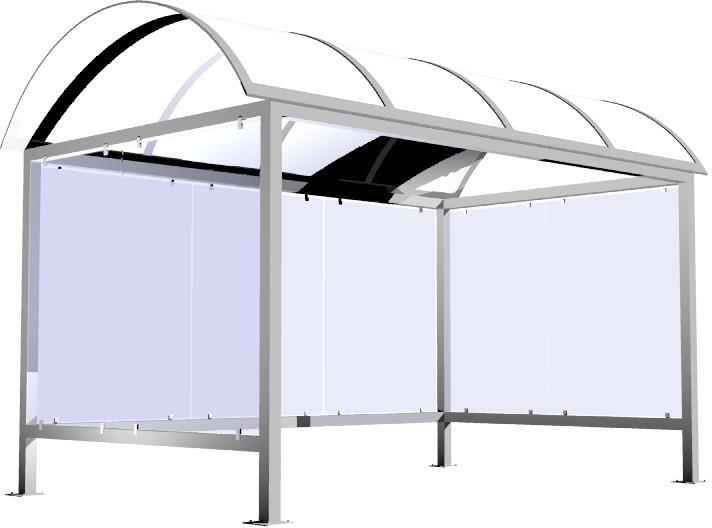

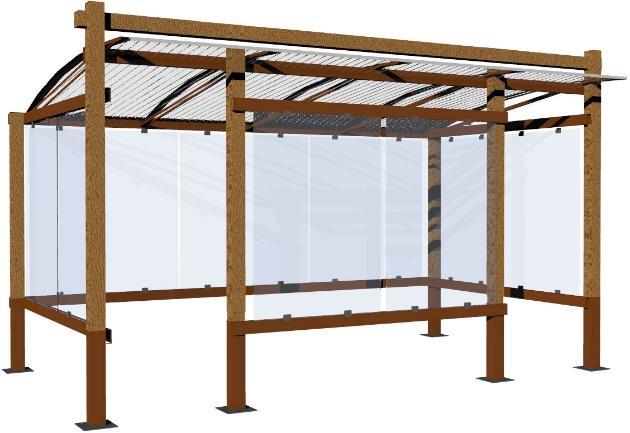

6 THION

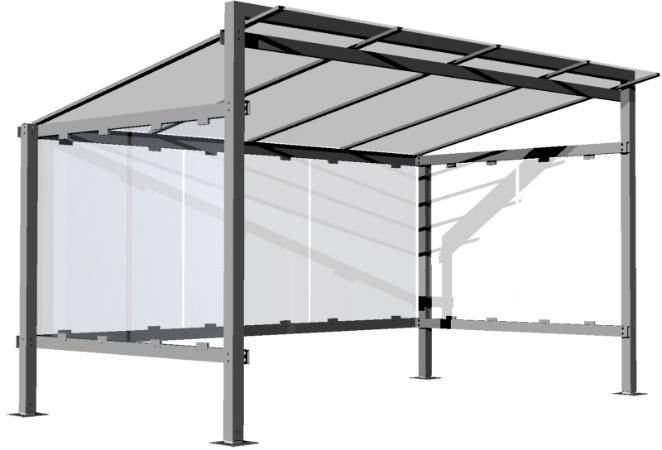

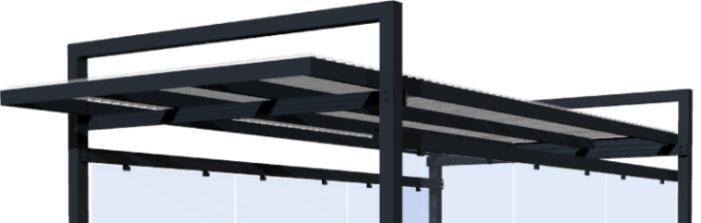

7 BRUGES

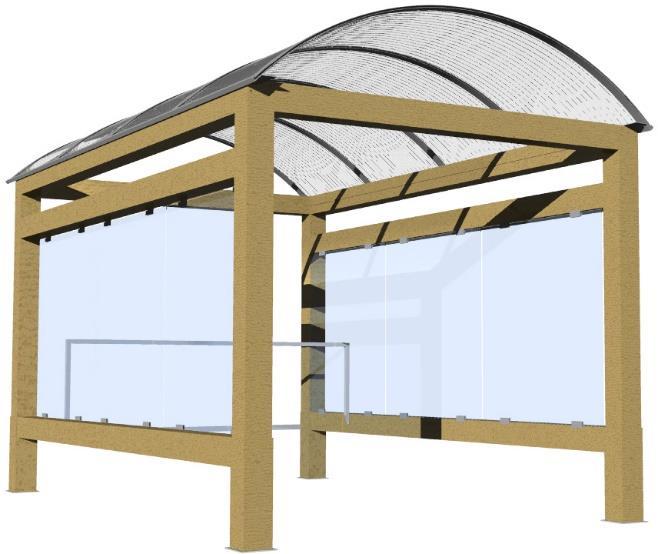

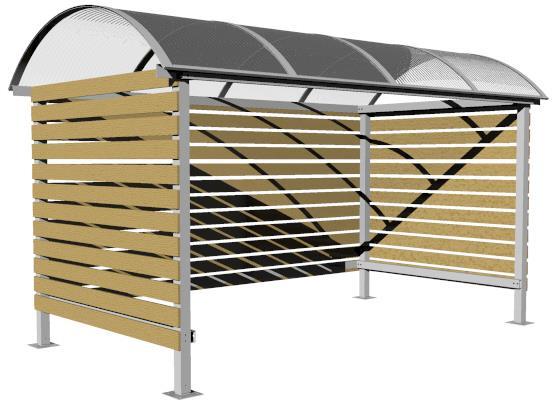

8 DOME

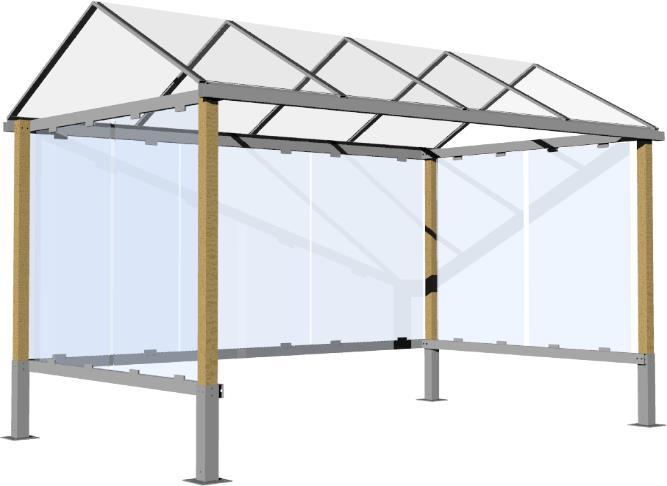

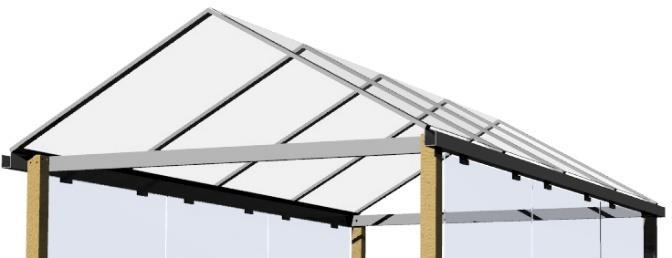

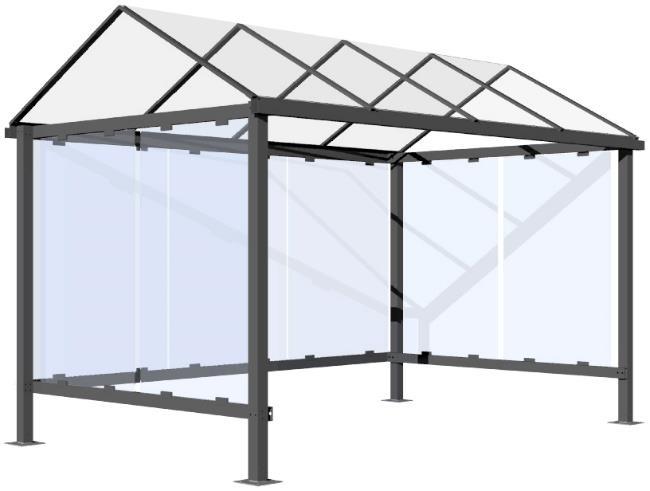

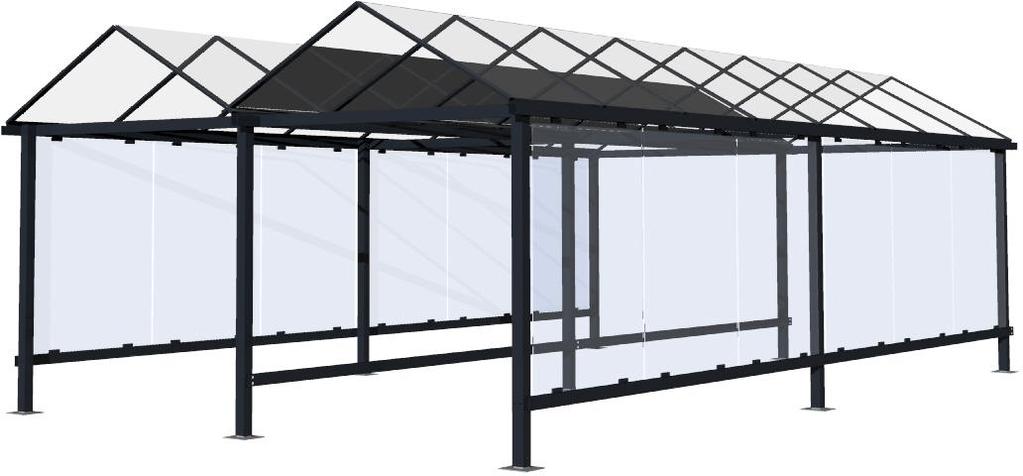

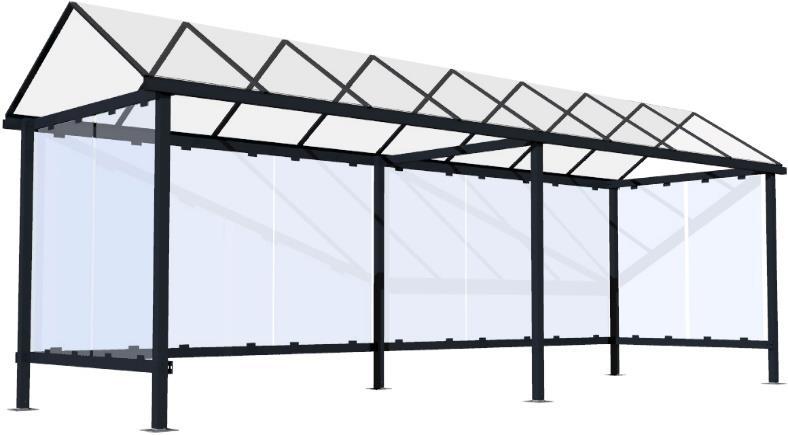

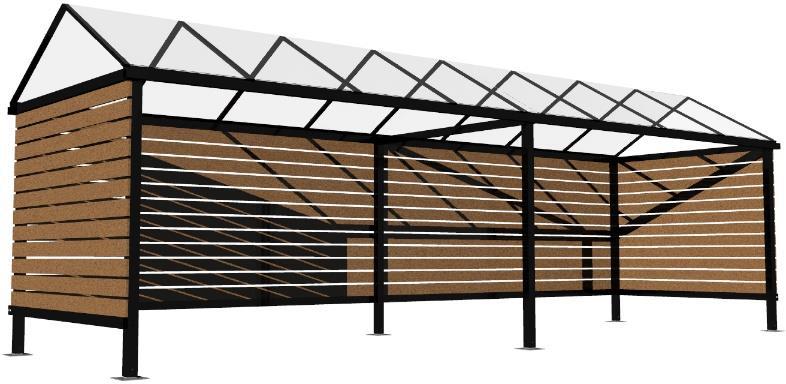

9 PENTU

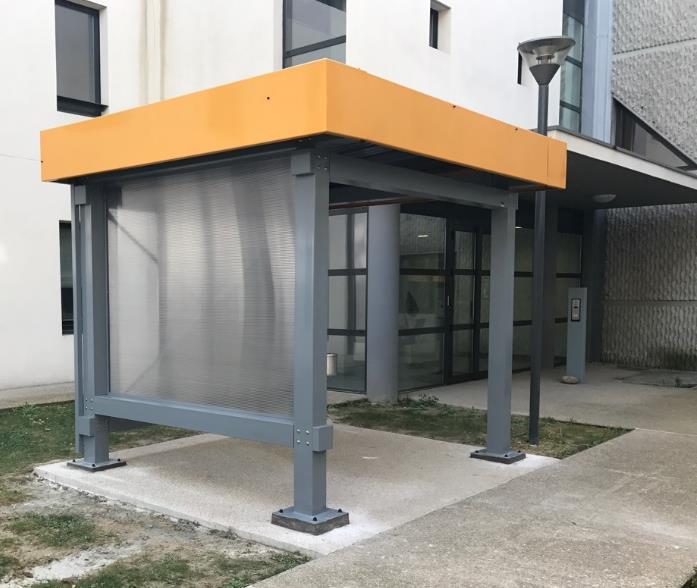

10 POZOSTAŁE

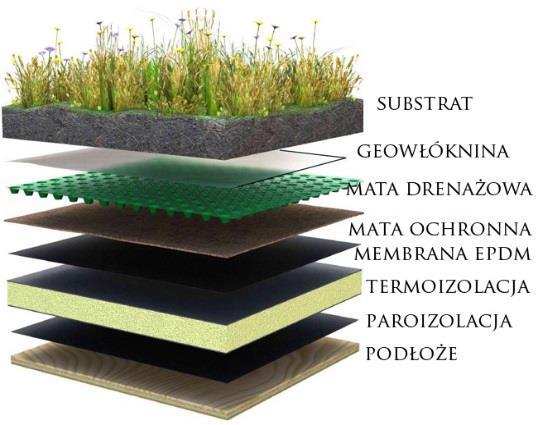

11 ZIELONE DACHY

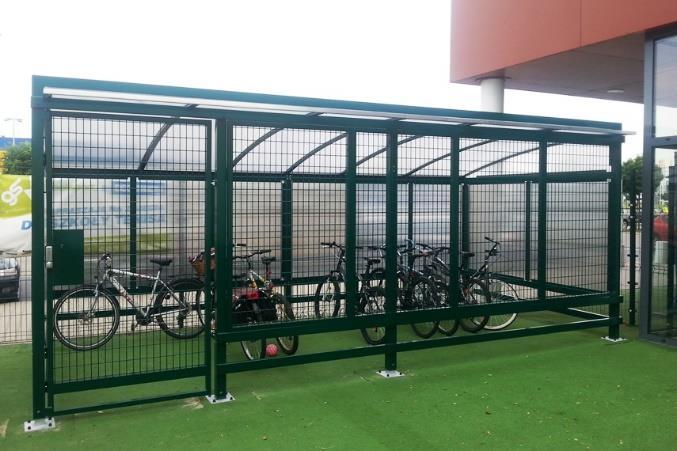

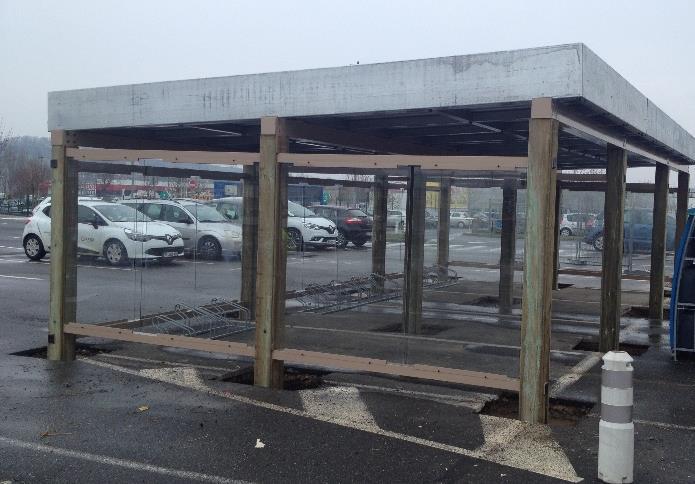

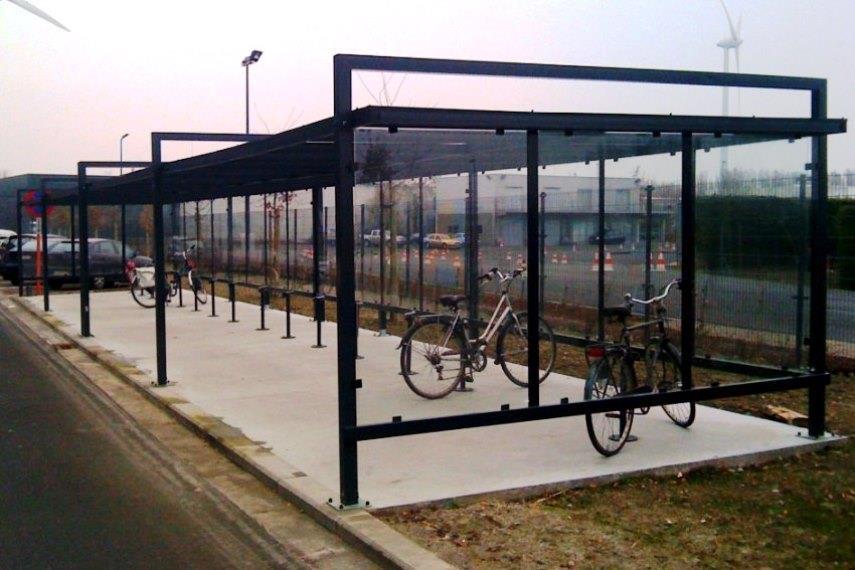

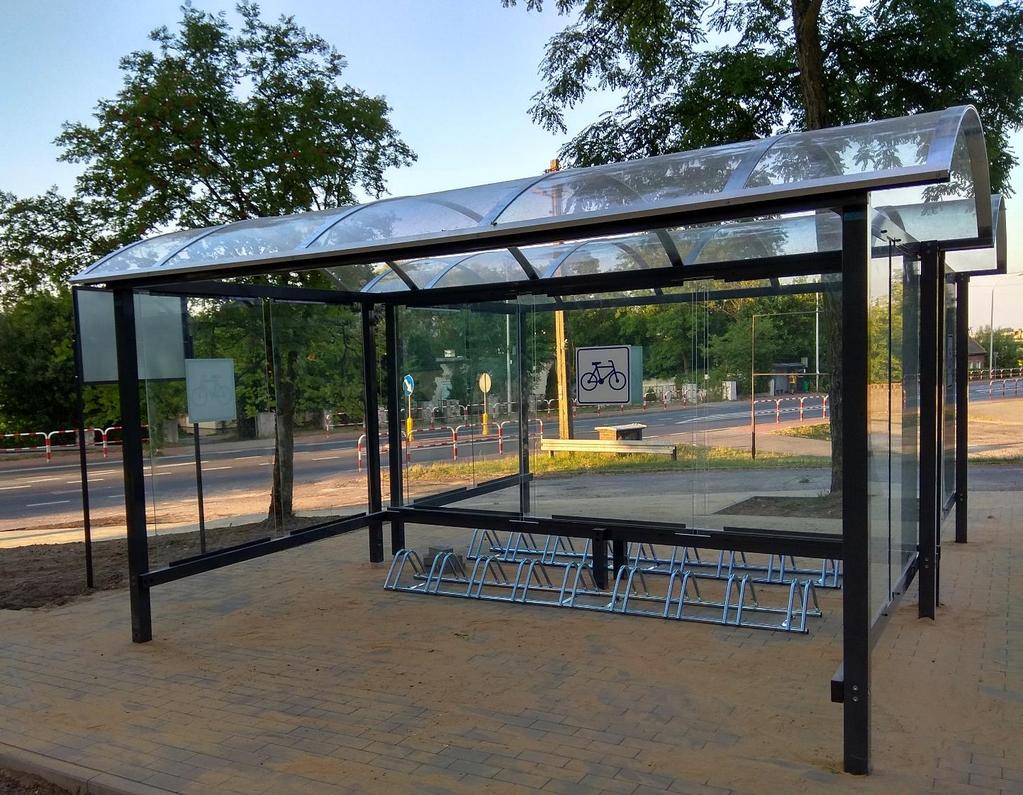

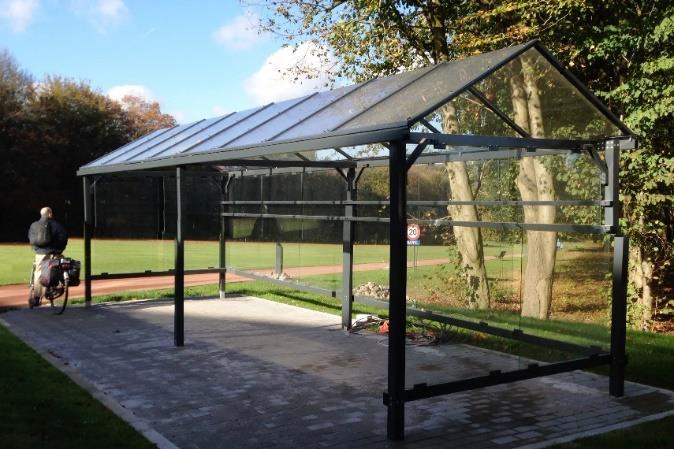

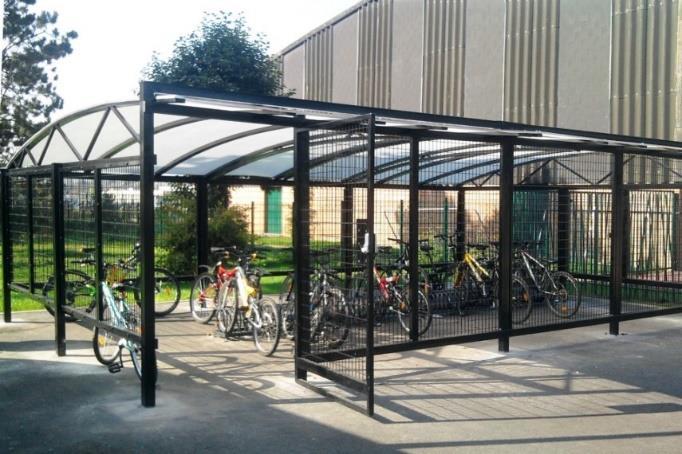

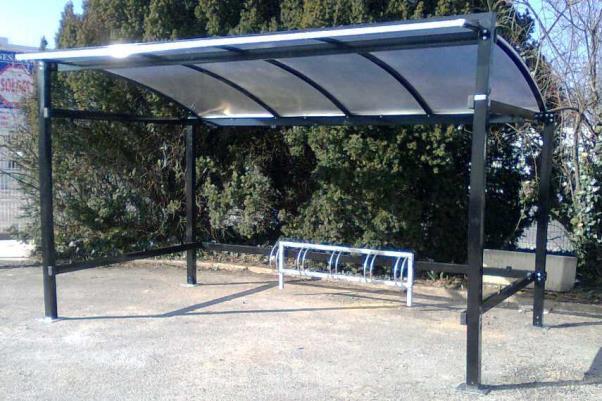

12 WIATY ROWEROWE/MOTO

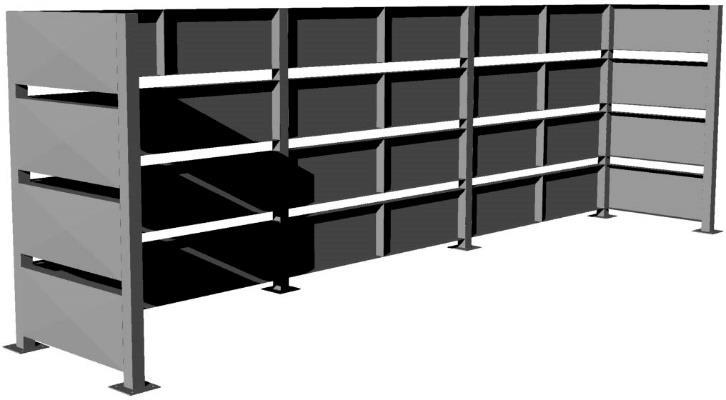

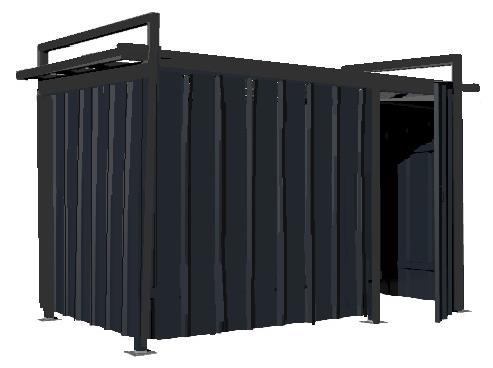

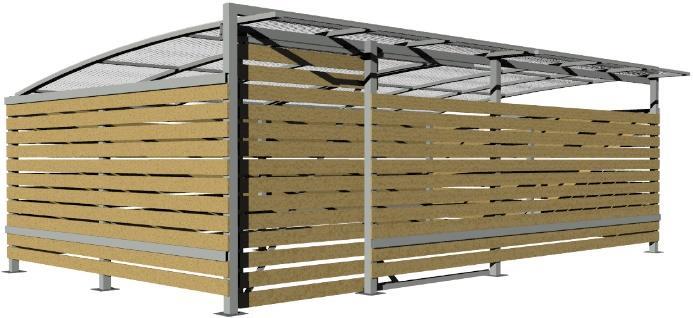

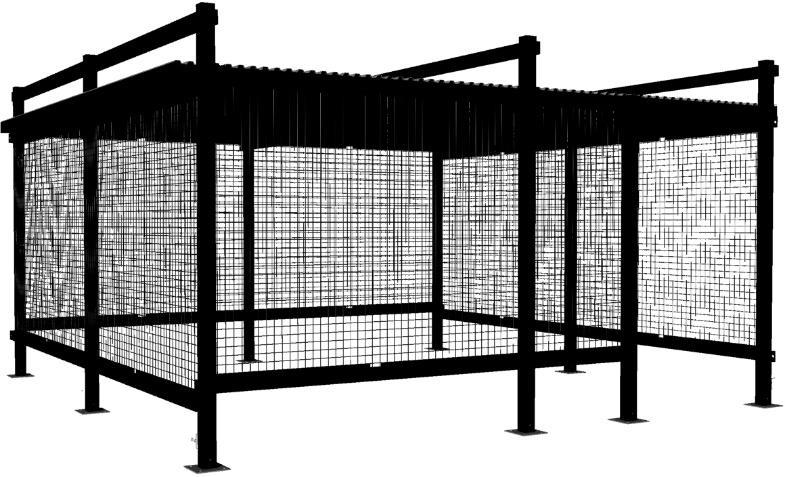

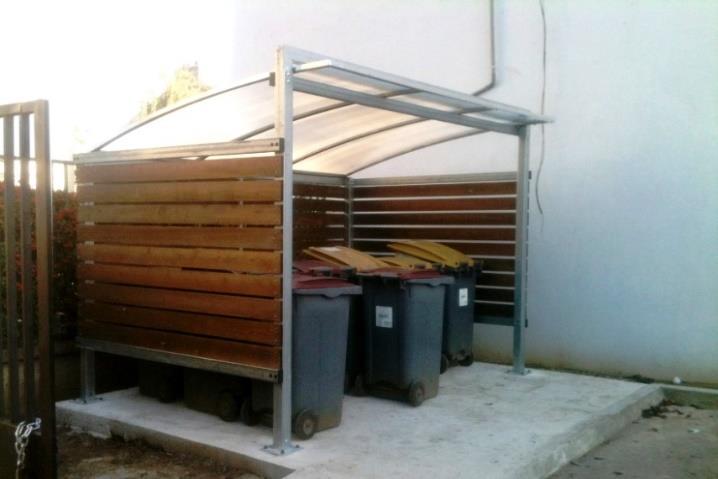

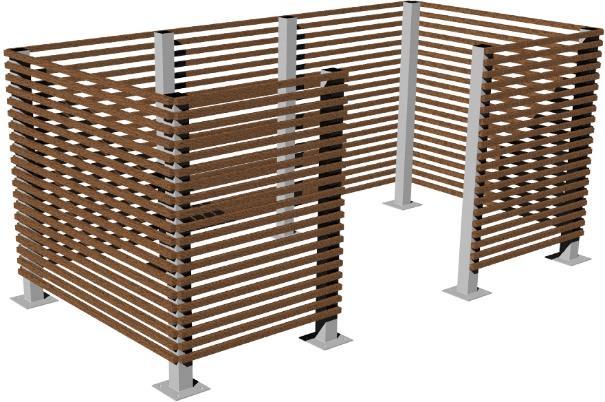

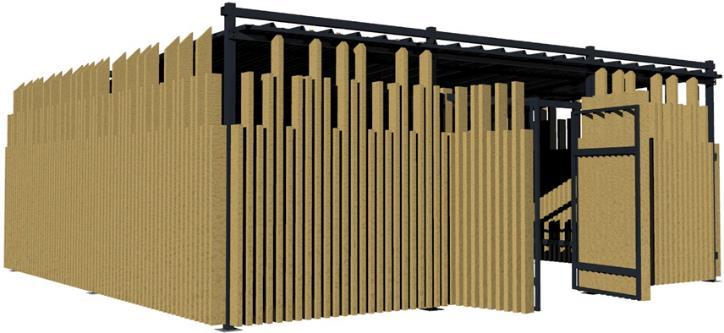

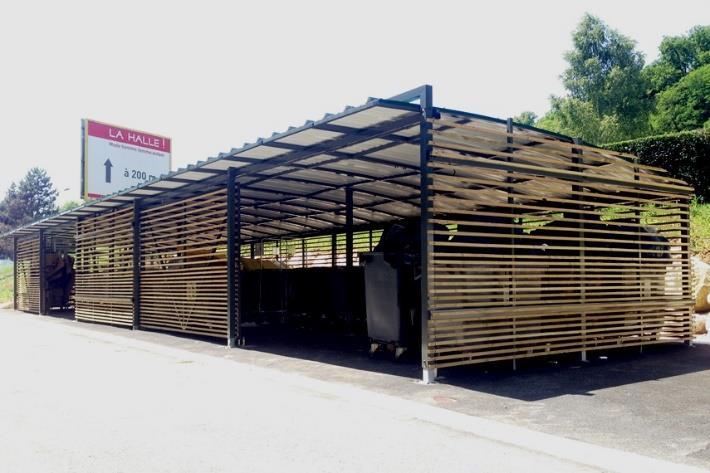

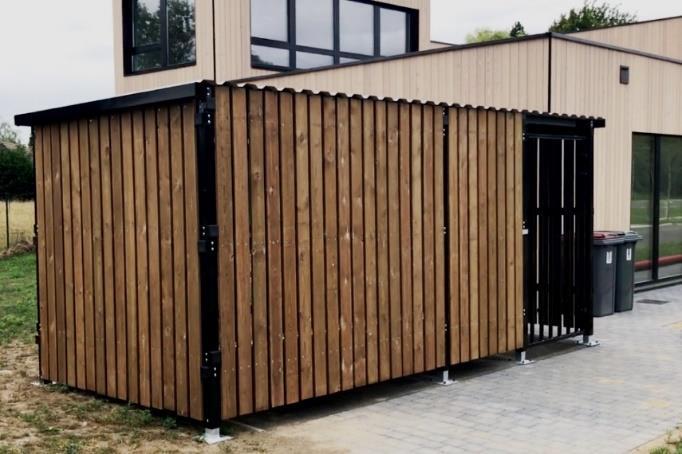

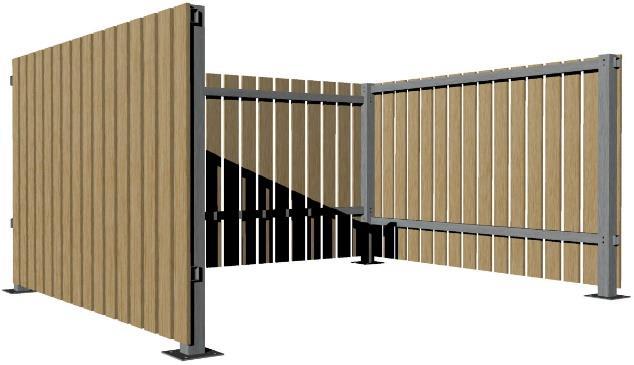

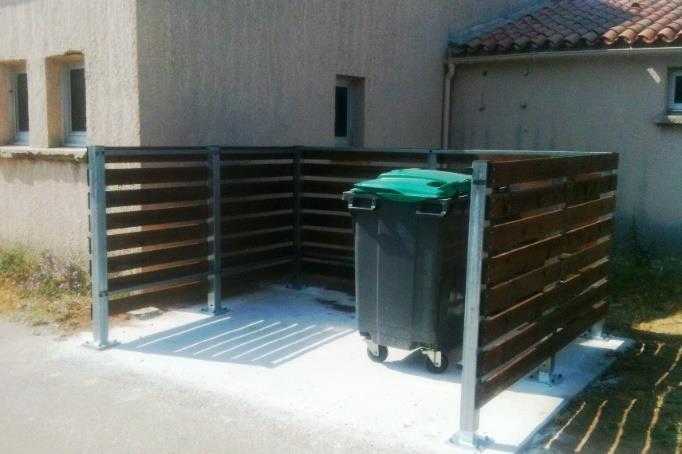

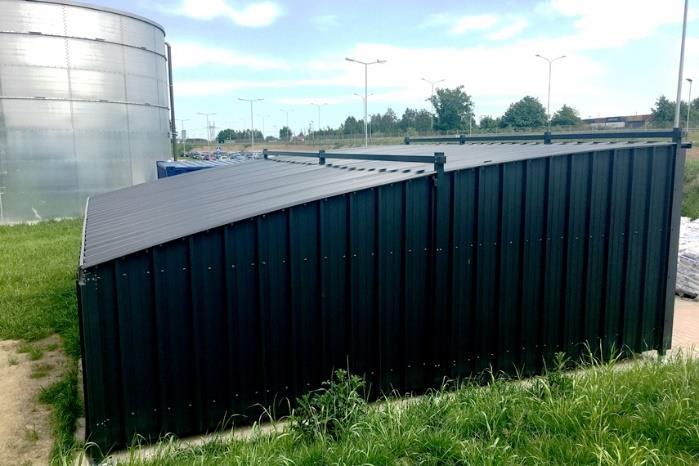

13 WIATY NA KONTENERY NA ŚMIECI

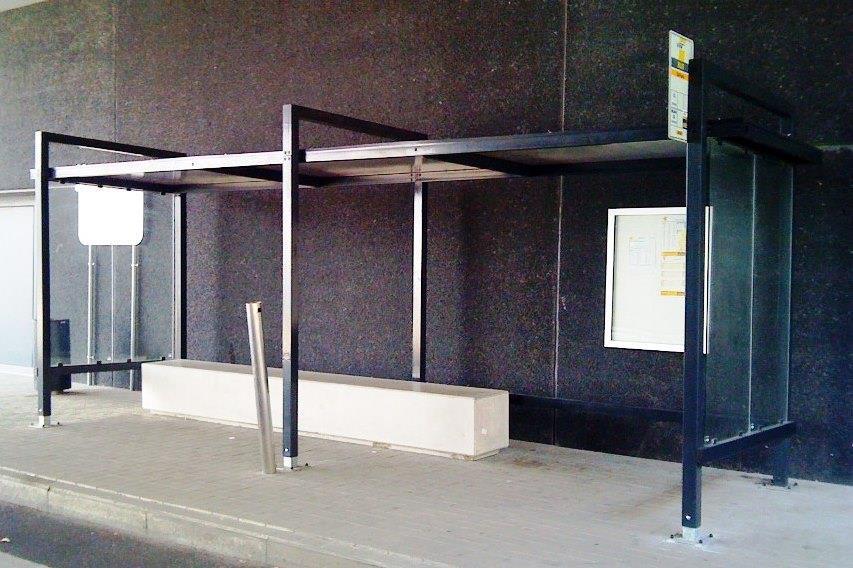

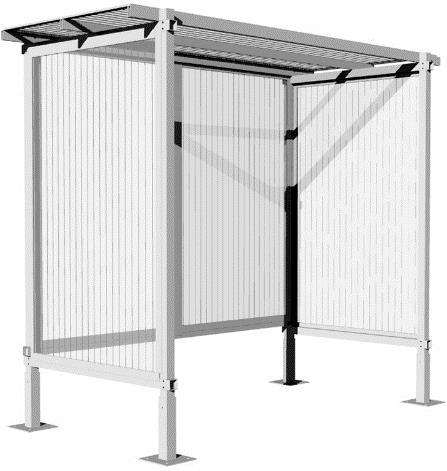

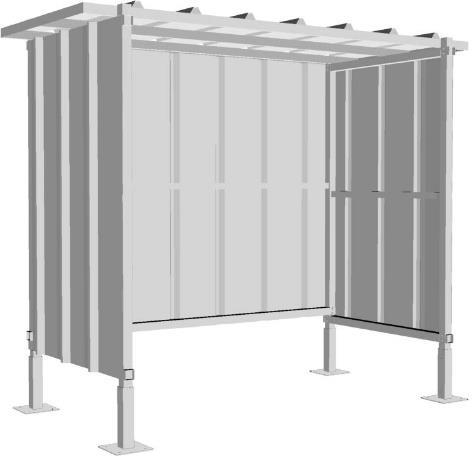

14 WIATY DLA PALACZY

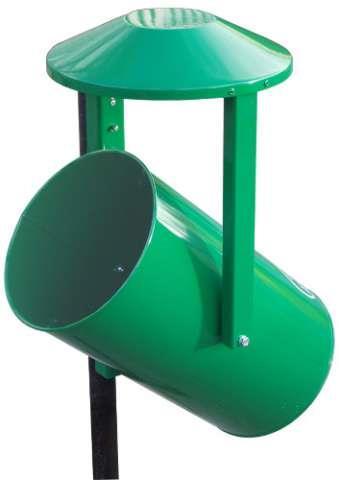

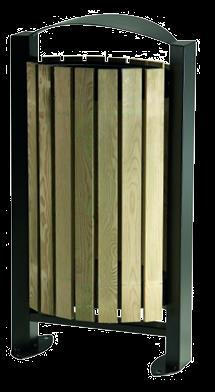

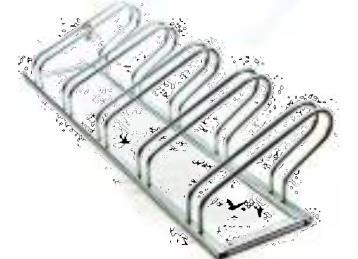

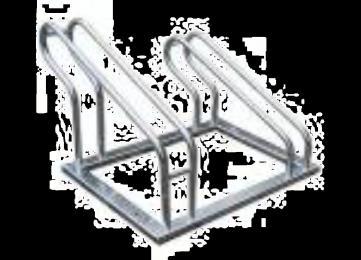

15 WYPOSAŻENIE DODATKOWE ZAPYTAJ O DOSTĘPNE MODELE

16 m a ł a a r c h i t e k t u r a ul. Milionowa Łódź Mobile: cn-spzoo@cn-spzoo.com cn-spzoo1@cn-spzoo.com cnspzoo@wp.pl
