PROJEKT ARANśACJI WNĘTRZ MAŁEJ SALI KINOWEJ

Transkrypt

1 egz. 1 PROJEKT ARANśACJI WNĘTRZ MAŁEJ SALI KINOWEJ W OSTROŁĘCKIM CENTRUM KULTURY wraz z zestawieniem wyposaŝenia INWESTOR: Miasto Ostrołęka Ostrołęka Pl. Gen. J. Bema 1 ADRES INWESTYCJI: Ostrołęka ul. Inwalidów Wojennych 23 działki nr 50043/16, 50043/20 Zespół projektowy: Projektant: mgr inŝ. arch. Adam Radomski upr. MA/039/09 Asystent proj: mgr inŝ. arch. Anita Maria Doda Sprawdzający: mgr inŝ. arch. Wojciech Zawartko upr. St-626/83 Ostrołęka, styczeń 2014r.

2 ZAWARTOŚĆ OPRACOWANIA I. Część opisowa 1. Strona tytułowa 2. Zawartość opracowania 3. Opis techniczny 4. Uprawnienia projektantów oraz zaświadczenia o przynaleŝności projektantów do izby samorządu zawodowego 5. Oświadczenie projektantów II. Część rysunkowa Rys. nr Wn-1 Rzut posadzki klatka schodowa K1 1:50 Rys. nr Wn-2 Rzut posadzki hol cz. I-III, WC, szatnia 1:50 Rys. nr Wn-3 Rzut sufitu klatka schodowa K1 1:50 Rys. nr Wn-4 Rzut sufitu hol cz. I-III, WC, szatnia 1:50 Rys. nr Wn-5 Rozwinięcie ścian WC damskie 1:50 Rys. nr Wn-6 Rozwinięcie ścian WC męskie 1:50 Rys. nr Wn-7 Rozwinięcie ścian WC dla niepełnosprawnych 1:50 Rys. nr Wn-8 Rozwinięcie ścian klatka schodowa K1 1:50 Rys. nr Wn-9 Rozwinięcie ścian szatnia, hol cz. I-III 1:50 Rys. nr Wn-10 Rzut piętra aranŝacja wyposaŝenia 1:100 Rys. nr Wn-11 Detal sufitu podwieszanego 1:2 III. Załączniki graficzne 1. Sufit podwieszany systemowy. 2. Oświetlenie. 3. Armatura i akcesoria łazienkowe. 4. WyposaŜenie ruchome.

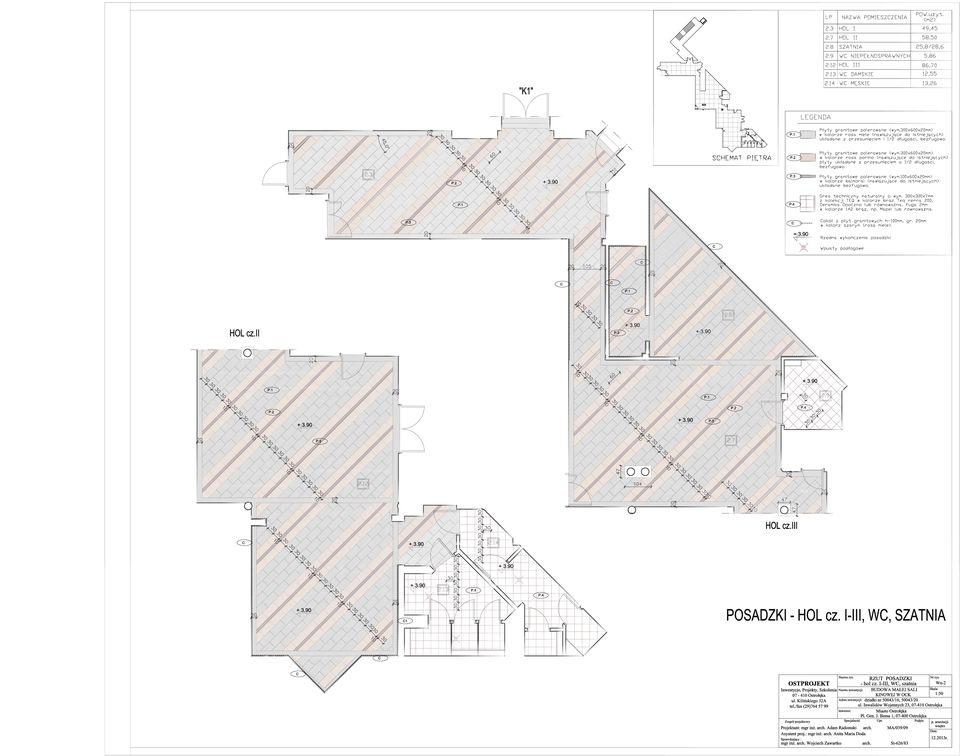

3 OPIS TECHNICZNY I. DANE OGÓLNE 1. TEMAT OPRACOWANIA: Projekt aranŝacji wnętrz małej sali kinowej w Ostrołęckim Centrum Kultury wraz z zestawieniem wyposaŝenia. 2. INWESTOR: Miasto Ostrołęka Pl. Gen. J. Bema Ostrołęka 3. ADRES INWESTYCJI: działki nr 50043/16, 50043/20 ul. Inwalidów Wojennych Ostrołęka 4. PRZEDMIOT, CEL I ZAKRES OPRACOWANIA : Celem opracowania jest aranŝacja wnętrz dla projektowanej małej sali kinowej w Ostrołęckim Centrum Kultury obejmująca przestrzeń dobudowanej klatki schodowej K1, hol wejściowy wraz z szatnią oraz pomieszczenia WC. Opracowanie zawiera równieŝ zestawienie wyposaŝenia. Projekt aranŝacji właściwej sali kinowej przedstawiony będzie w dokumentacji akustyka. 5. PODSTAWA OPRACOWANIA a) Projekt architektoniczny b) Pomiary inwentaryzacyjne. c) Opracowania branŝowe. d) Obowiązujące akty prawne, normy techniczne oraz literatura fachowa. II. OPIS ARANśACJI WNĘTRZ 1. Posadzki 1.1. Hol cz. I-III Posadzka - z płyt granitowych, polerowanych (300x600x20mm) w kolorze rosa miele i rosa porino oraz z płyt granitowych, polerowanych (100x600x20mm) w kolorze balmoral. Płytki układane bezfugowo. Wzór ułoŝenia oraz kolorystyka nawiązujące do holu przy duŝej sali kinowej (rys. nr Wn-2). Opaska (dookoła ścian) - z płyt granitowych, polerowanych szerokości 200mm w kolorze szarym (rosa miele). Cokół - z płyt granitowych, polerowanych gr.20mm, wysokości 100mm w kolorze szarym (rosa miele).

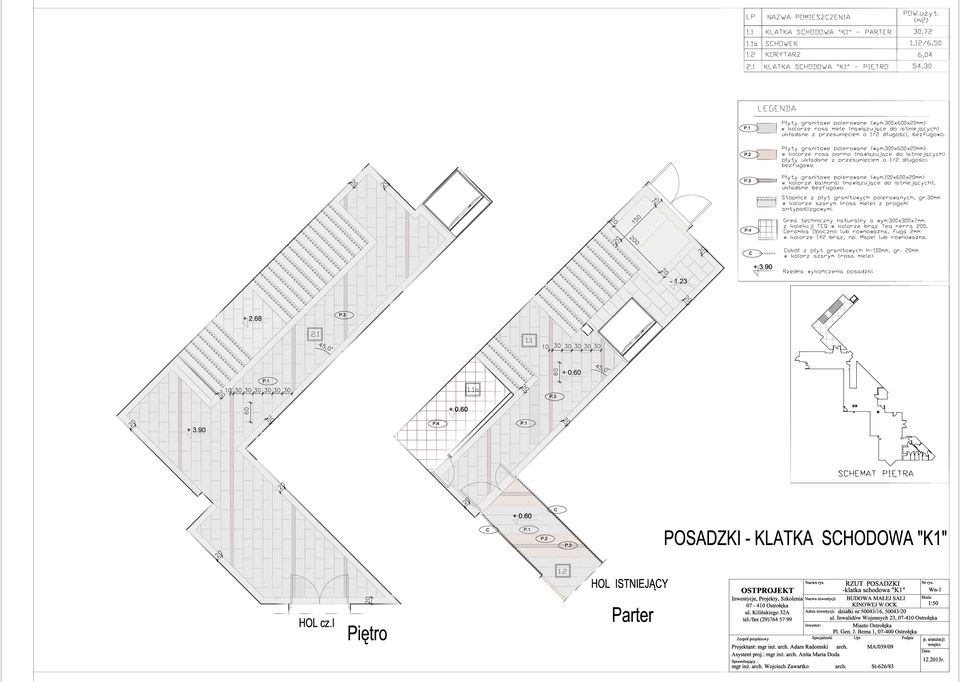

4 1. Płyty granitowe (kolor rosa miele) wym. 300x600x20mm: 2. Płyty granitowe (kolor rosa porino) wym. 300x600x20mm: 3. Płyty granitowe (kolor balmoral) wym. 100x600x20mm: 1.2. Klatka schodowa K1 Posadzka - z płyt granitowych, polerowanych (300x600x20mm) w kolorze szarym (rosa miele) oraz płyt granitowych, polerowanych (100x600x20mm) w kolorze balmoral. Płytki układane bezfugowo. Wzór ułoŝenia przedstawiono na rys. nr Wn-1. Opaska (dookoła ścian) z płyt granitowych, polerowanych szerokości 200mm w kolorze szarym (rosa miele). Schody - Ŝelbetowe obłoŝone płytami granitowymi:

5 a) Stopnice: płyta granitowa, polerowana, gr.30mm w kolorze szarym (rosa miele) z progami antypoślizgowymi. b) Podstopnice: płyta granitowa, polerowana, gr.20mm w kolorze szarym (rosa miele) c) Boki: płyta granitowa, polerowana (300x600x20mm) w kolorze j.w WC damskie, męskie i dla niepełnosprawnych W pomieszczeniach WC zaprojektowano gres techniczny naturalny z kolekcji TEQ w kolorze brąz Teq rerra 200 Ceramiki Opoczno lub równowaŝnej. Wymiary płytki 300x300x7mm układane wg wzoru na rysunku nr Wn-2. Fuga gr.2mm w kolorze 142 brąz, np. Mapei lub równowaŝna. 2. Ściany 2.1. Hol cz. I-III Ściany holu tynkowane zaprawą cementowo-wapienną, szpachlowane gładzią gipsową, malowane farbą lateksową w kolorze jasny szary (RAL 7035). Miejscami zaprojektowano okładzinę: a) z płyt granitowych (wym. 300x600x20mm i 100x600x20mm) układane z przesunięciem do wysokości 1,4m w kolorze szarym (rosa miele), bezfugowo. b) z płyt granitowych (wym. 300x600x20mm i 100x600x20mm) układanych z przesunięciem oraz pod kątem 45. Płytki w kolorach: rosa miele, rosa porino oraz balmoral układane bezfugowo. Rodzaj ułoŝenia oraz kolor pokazano na rys. nr Wn Szatnia Tynk cementowo-wapienny, szpachlowany gładzią gipsową, malowany farba lateksową w kolorze jasny szary (RAL 7035). Ściany do wysokości 1,9m malowane w systemie Eko Lamperii lub równowaŝnej na kolor jasny szary RAL Klatka schodowa K1 Na ścianie zachodniej pozostawiono istniejące płytki klinkierowe, ryflowane w kolorze ciemny Jantar oraz piaskowo-białe/sienna. Płytki naleŝy oczyścić oraz zdezynfekować środkami usuwającymi m.in. zabrudzenia

6 atmosferyczne, wykwity, itp. Uzupełnić ubytki oraz zamurowania. W miejscu rozbiórek odpowiednio zakończyć płytkami klinkierowym np. kątowymi. Pozostałe ściany tynkowane zaprawą cementowo-wapienną, szpachlowane gładzią oraz pomalowane farbą lateksową w kolorze jasny szary (RAL 7035). Miejscami zaprojektowano okładzinę: a) ścian: z płytek klinkierowych, ryflowanych (wym. 250x13x65mm) w kolorze ciemny Jantar. Rodzaj ułoŝenia oraz kolor przedstawiono na rys. nr Wn-8. Płytki klinkierowe licowane ze ścianą tynkowaną. b) ścian, słupa: z płyt granitowych (wym.300x600x20mm) układanych z przesunięciem w kolorze szarym (rosa miele), bezfugowo. Słup (okładzina do pełnej wysokości, naroŝa fazowane) Pomieszczenia WC Ściany pomieszczeń: wc damskiego, męskiego i dla niepełnosprawnych obłoŝone na pełnej wysokości płytkami (333x600x7mm) połysk, Elegant Flower 2 w kolorze ecru, firmy Tubądzin lub równowaŝnej. Fuga gr. 2mm w kolorze 132 beŝ, np. Mapei lub równowaŝna. Decor wzdłuŝ ścian oraz obudowa stelaŝa WC: płytka (333x600x7mm) połysk, Elegant Flower 1 w kolorze ciemny brąz firmy Tubądzin lub równowaŝnej. Fuga gr. 2mm w kolorze 132 beŝ, np. Mapei lub równowaŝna. Rozwinięcie ścian WC damskiego, męskiego oraz dla niepłnosprawnych przedstawiono na rysunkach nr Wn-5, Wn-6, Wn-7. Ścianki między kabinami (WC damskie) systemowe do wys.2,1m w kolorze ecru 918, np. ELTETE lub równowaŝna. Konstrukcja nośna z profili aluminiowych. Wypełnienie - zagęszczony laminat wysokociśnieniowy. 3. Sufit a) Sufit podwieszany systemowy, kasetonowy - płyty ze skalnej wełny mineralnej

7 o module (600x600x22mm) Color-all w odcieniu Stone-1, np. Rockfon lub równowaŝnej, mocowanie: system T24 (z ukrytą konstrukcją) na wieszakach, płyty wyjmowane, typ krawędzi płyty X. W pomieszczeniach WC sufit podwieszany o odporności na wilgoć 100%. b) Sufit podwieszany (pełny) gipsowo-kartonowy - wieszaki mocujące, płyta gipsowo-kartonowa malowana na kolor biały RAL c) Sufit podwieszany rastrowy - otwarty, typu Open Cell (do 90% powierzchni otwartej) aluminiowy z powłoką poliestrową, moduł 600x600mm, oczka rastra 150x150mm, np. Punto Pruszyński lub równowaŝnej. Sufit zaprojektowano w holu cz. III pod świetlikiem dachowym. Poziom montaŝu stropów podwieszanych przedstawiono na rys. nr Wn-3, Wn-4. d) Strop Ŝelbetowy - tynk cementowo-wapienny, szpachlowany gładzią gipsową, malowany farbą lateksową w kolorze białym (RAL 9010). e)podciąg - tynk cementowo-wapienny, szpachlowany gładzią gipsową, malowany farbą lateksową w kolorze jasny szary (RAL 7035). f) Wyspa sufitowa wym. 1200x1200mm w kolorze białym RAL 9010, Rockfon lub równowaŝna. 4. Oświetlenie Oświetlenie światłem sztucznym: lampy nasufitowe oraz wpuszczone w strop podwieszany, oprawy typu downlight, mat. Eksponowane dekoracje ścienne w klatce schodowej (plakaty/fotografie) podświetlone panelem świetlnym LED emitującym białe światło. Lokalizację oraz rodzaj oświetlenia przedstawiono na rys. nr Wn-3, Wn Drzwi, okna, fasada szklana a) Drzwi wewnętrzne, płytowe - (o podwyŝszonej odporności na ścieranie i działanie czynników mechanicznych), rama z klejonki drewna iglastego, skrzydło dwustronnie obłoŝone płytą HDF o gr. 0,7mm, okleina w kolorze Dąb Milano 2, ościeŝnice metalowe z blachy stalowej, dwustronnie ocynkowanej, pochwyty i okucia stal nierdzewna polerowana. W dolnej części drzwi do pomieszczeń WC naleŝy zapewnić otwory nawiewne o sumarycznym przekroju min. 0,022m². b) Drzwi wewnętrzne, aluminiowe - w kolorze RAL 1020, szkło hartowane, kolor przezroczysty. c) Drzwi systemowe do kabin sanitarnych (wc damskie) - z zagęszczonego laminatu wysokociśnieniowego w kolorze ecru 918 np. ELTETE lub równowaŝnej. d) Fasada szklana, drzwi zewnętrzne profile aluminiowe w kolorze RAL 1020, szkło hartowane, kolor zielony (nawiązujący do istniejącego). 6. Parapety

8 Parapety w klatce schodowej, holu oraz WC konglomerat granitowy gr.20-30mm w kolorze szarym. 7. Słup (hol cz.ii) Słupy do wysokości h=2,4m obłoŝone płytami granitowymi, polerowanymi gr.20mm w kolorze szarym (rosa miele) wg rysunku nr Wn-9. NaroŜa słupa: płyta fazowana (dla bezpieczeństwa uŝytkowania). PowyŜej okładziny słup tynkowany i malowany farbą lateksową w kolorze jasny szary (RAL 7035). 8. Balustrada (klatka schodowa) Balustrady i pochwyty - stal nierdzewna, polerowana. Słupki balustrady (mocowane do stopni) z rury ø 42,4x2mm, pręt pionowe ø 12mm, poręcz ø 42,4x2mm. III. ZESTAWIENIE WYPOSAśENIA 1. Elementy w yposaŝenia łazienek a) Umywalka wpuszczana w blat z serii Ceramika Nova Top 6L, wisząca (wym. 550x450x140mm) Koło lub równowaŝna oraz bateria bezdotykowa na fotokomórkę, chrom, mat. b) Miska ustępowa lejowa z serii Ceramika Nova Top 6L, wisząca (wym. 550x355x360) Koło lub równowaŝna. c) Pojemnik na papier toaletowy (wym. 268x290x130mm) chrom, mat, EVO lub równowaŝna. d) Kosz na śmieci z pokrywą 30L, wiszący (wym. 307x214x625mm) chrom, mat. e) Suszarka do rąk 1800W (wym. 255x148x355mm) chrom, mat, Passat lub równowaŝna. f) Dozownik mydła w płynie 0,8L (wym. 105x85x160mm) chrom, mat, Lab lub równowaŝna. g) StelaŜ Slim (wym. 1100x230x500mm) Koło Technic lub równowaŝna. h) Przycisk spłukujący do stelaŝa Slim, chrom, mat. i) Lustro, krawędź fazowana, lustro licowane z płytkami, mocowane bezpośrednio do ściany za pomocą taśmy do montaŝu luster, np. DuploColl 918 lub równowaŝna. j) Blat: konglomerat granitowy gr.30mm i szerokości 600mm, fronty: konglomerat granitowy gr.20mm i szerokości 500mm w kolorze szarym. Blat i fronty mocowane bezpośrednio do ściany lub na nóŝkach stalowych. k) Pisuar Alex Nova Top, Koło lub równowaŝna. l) Umywalka dla niepełnosprawnych Nova Top (wym. 650x560mm), Koło lub równowaŝna. m) Miska ustępowa lejowa dla niepełnosprawnych, wisząca z serii Ceramika Nova Top (wym. 700x355x360mm) Koło lub równowaŝna. n) Uchwyty ze stali nierdzewnej ułatwiające korzystanie z urządzeń higieniczno-

9 sanitarnych w WC dla niepełnosprawnych. o) Szczotka do WC stojąca, chrom, mat. p) Grzejnik GC w kolorze białym RAL Pozostałe elementy w yposaŝenia ruchomego a) Krzesło (wym. 470x800x500mm) z polipropylenu w kolorze białym, metalowe nóŝki, Mio-Siesta lub równowaŝna. b) Stolik kawiarniany (wym. 800x800x755mm) blat MDF w okleinie olcha miodowa, podstawa stal szczotkowana. c) Fotel (wym. 630x585x765mm) rama chromowana, siedzisko i oparcie tapicerowane w kolorze popielatym, fotel HELLO!4L lub równowaŝny. d) Sofa dwuosobowa (wym. 1500x790x700mm) tapicerowana, ekoskóra, kolor popielaty. e) Stolik kawowy (wym. 1100x750x550mm) w kolorze wenge. f) Biurko (wym. 1200x650x770mm) w kolorze wenge, kolekcja: Kaspian lub równowaŝna. g) Regał (wym. 405x900x2005mm) w kolorze wenge, kolekcja: Kaspian lub równowaŝna. h) Szafka/lustro (wym. 405x560x2005mm0 w kolorze wenge, kolekcja: Kaspian lub równowaŝna. i) Wieszak stojący, wysokość 1720mm, stal nierdzewna, MTM Meble lub równowaŝnej. j) Szafka (wym. 405x1005x1125mm) w kolorze wenge, kolekcja: Kaspian lub równowaŝna. k) Wieszak szatniowy ścienny, stały, chrom, mat. l) Lada szatniowa: blat granitowy gr.30mm, szerokości 600mm, długości 3900mm w kolorze szarym (rosa miele) rama: płyta wiórowa/mdf; fronty lady: płyta granitowa polerowana gr.20mm i szerokości 150mm w kolorze rosa miele oraz stal nierdzewna szerokości 150mm. m) Grzejnik GC w kolorze jasny szary RAL Opracował:

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27 DOZOWNIK MYDŁA W PŁYNIE 0,8L, CHROM, MAT, LAB lub równowaŝna (105x85x160mm) PRZYCISK SPŁUKUJĄCY DO STELAśA SLIM, CHROM, MAT, KOŁO lub równowaŝna

28 KOSZ NA ŚMIECI Z POKRYWĄ, 30L, WISZĄCY, CHROM, MAT (307x214x625mm) SUSZARKA DO RĄK 1800W, CHROM, MAT, PASSAT lub równowaŝna (255x148x355mm)

29 PISUAR ALEX NOVA TOP, KOŁO lub równowaŝna POJEMNIK NA PAPIER TOALETOWY, CHROM, MAT, EVO lub równowaŝna (268x290x130mm)

30 UMYWALKA WPUSZCZANA W BLAT NOVA TOP, KOŁO lub równowaŝna (560x450x140mm) MISKA USTĘPOWA LEJOWA Z SERII NOVA TOP, KOŁO lub równowaŝna (550x355x360mm)

31 FOTEL HELLO!4L lub równowaŝny. (630x585x765mm) Rama: chromowana Siedzisko i oparcie: tapicerowane w kolorze popielatym

32 STOLIK KAWIARNIANY (800x800x755mm) Blat: płyta MDF, okleina olcha miodowa Podstawa: stal szczotkowana

33 KRZESŁO MIO-SIESTA lub równowaŝne (470x800x500mm) Krzesło z polipropylenu w kolorze białym, metalowe nóŝki.
