1 ZAŁĄCZNIK NR 13 do SIWZ Nr sprawy BZP Wymagania Zamawiającego dot. wyposażenia i wykończenia pomieszczeń Posadzka betonowa: 1) wylewka w kolorze jasno szarym imitującym beton (NCS S3000-N) 235 m2 i czarnym (S 8500-N) 47 m2 Posadzka żywiczna na wylewce cementowej. Wykończenie matowe. Antyposlizgowa. Odporność na UV. Zdjęcie 01-02

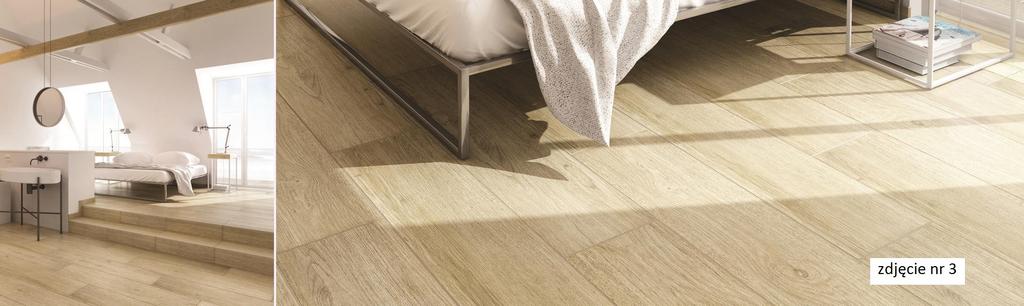

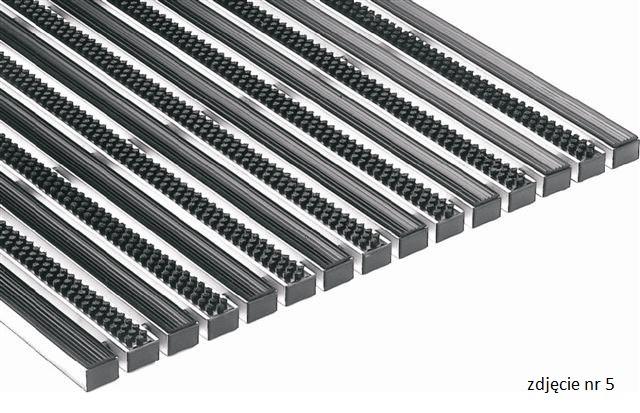

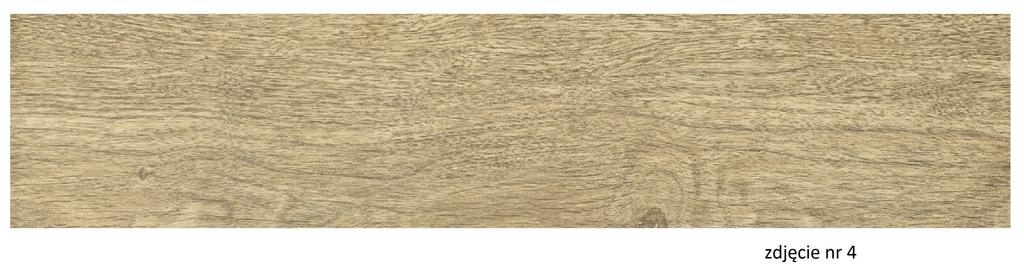

2 2) płytki gresowe drewnopodobne 84,5 m2 powierzchnia matowy, format 200x1200 mm, grubość 11 mm, rektyfikowana, wzór niepowtarzalny, klasa ścieralności IV-V, antypoślizgowość R10 - R13 Kolorystyka zbliżona do wybranego koloru sklejki sosnowej Zdjęcie ) wycieraczka systemowa 1,4 m2 Naprzemienne ułożenie połączenie wkładów szczotkowych i gumowych w ramie aluminiowej. Wysokość ok mm. Dostosować zagłębienie w posadzce do wysokości wycieraczki.

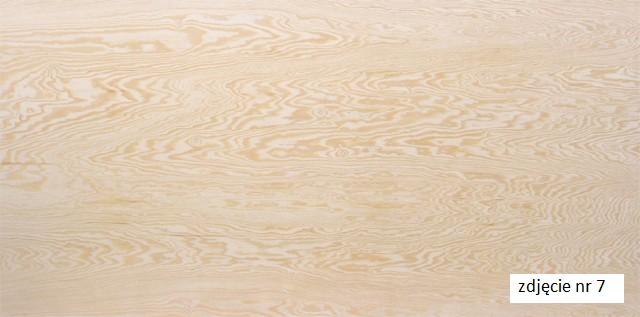

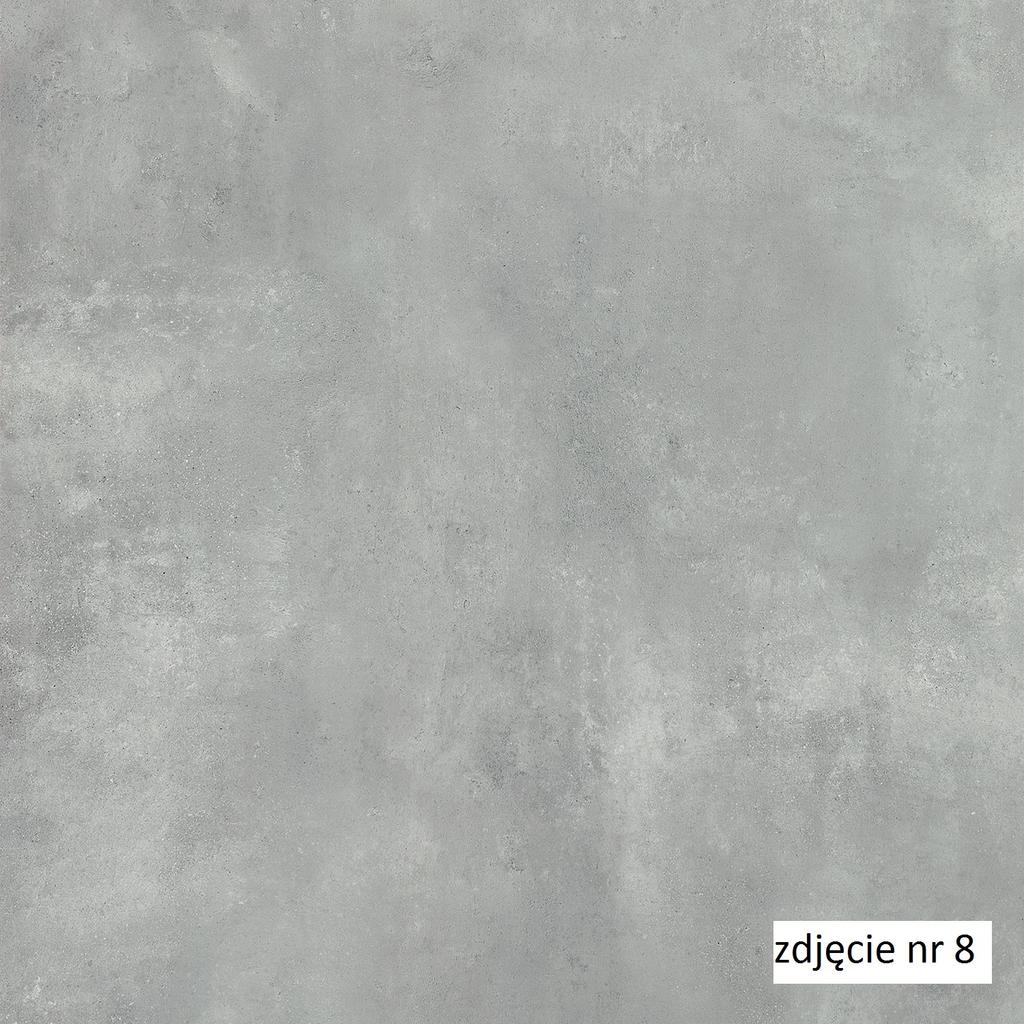

3 4) sklejka 11,5 m2 iglasta z sosny, sucho trwała i wodoodporna w pomieszczeniach mokrych, grubość 5,0 mm, format 1250x2500 mm, bez sękowa Zdjęcie ) płytki gresowe w kolorze jasno szarym 110 m2 powierzchnia matowa, format 1200x1200 mm, grubość 6 mm, rektyfikowana, klasa ścieralności IV-V, antypoślizgowa R10-R13, kolorystyka zbliżona do S 8500-N Zdjęcie 08 09

4 6) wykładzina zmywalna w kolorze ciemnoszarym, która powinna być dostosowana do powierzchni biurowych ilość ok. 340 m2 Sufit: 1) sufit podwieszany z siatki cięto-ciągnionej średnio przeziernej malowanej na biało 159 m2 Kasetony z siatki o oczku R43x17 biały mat (RAL 9010), zamontowane na dystansach Zdjęcie 11 2) sufit podwieszany z siatki cięto-ciągnionej mało przeziernej malowanej na czarno (S 8500-N) 233 m2 Kasetony z siatki o oczku R43x17 czarny mat, zamontowane na dystansach Zdj ęcie 12 3) sklejka 13 m2 iglasta z sosny, suchotrwała i wododporna w pomieszczeniach mokrych, grubość 5,0 mm, format 1250x2500 mm, bezsękowa - Zdjęcie jak wyżej 4) płyty GK 1,5 m2 płyty gipsowo-kartonowe mocowane na konstrukcji krzyżowej dwupoziomowej z profili CD 60 Wykończenie ścian: 1) farba biała (RAL 9010) i czarna (S 8500-N) Farba do pomieszczeń suchych: dyspersyjna farba na żywicy z polictanu winylu PVA, półmat Farba do pomieszczeń mokrych: dyspersyjna farba akrylowa, półmat, odporna na mycie 2) blacha perforowana lub kamień Okładzina z kasetonów stalowych gładkich malowanych na czarno (S 8500-N)

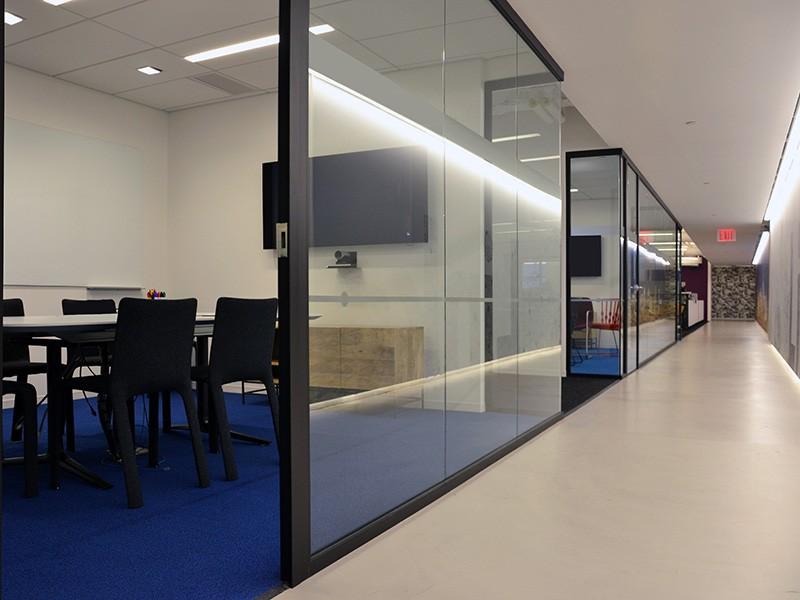

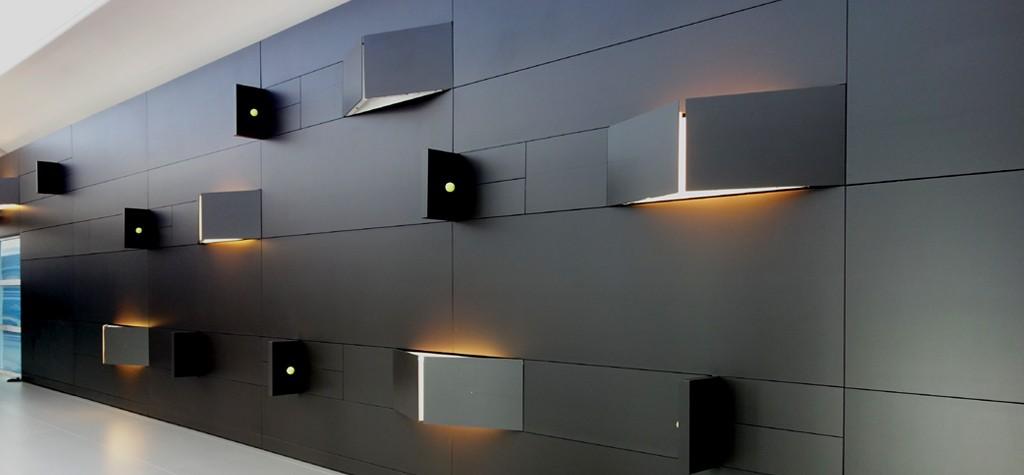

5 Zdjęcie 13 Spiek kwarcowy w kolorze czarnym, format 3000x1000x5 mm Zdjęcie 14 3) sklejka iglasta z sosny, suchotrwała i wododporna w pomieszczeniach mokrych, grubość 5,0 mm, format 1250x2500 mm, bezsękowa Zdjęcie jak wyżej 4) systemowe szklane ściany Parter: Konstrukcja: aluminium (NCS S3000-N), szkło bezpieczne, łączono bezszprosowo, izolacyjność akustyczna: Rw32 - Rw43 db

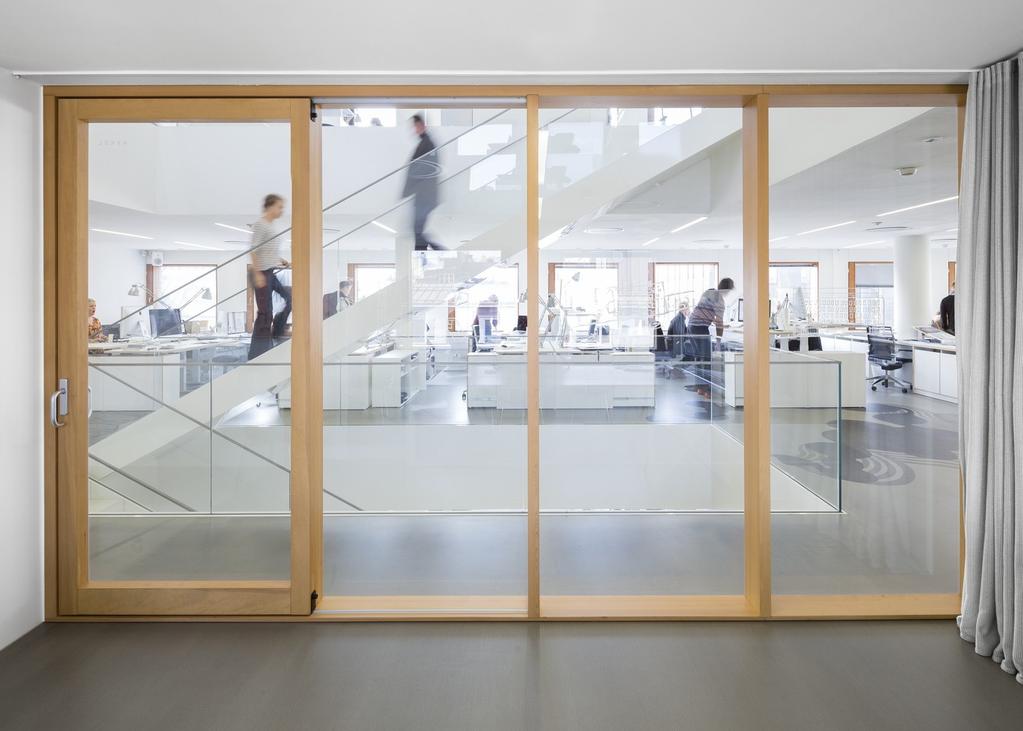

6 Zdjęcie 15 Piętro: Konstrukcja: laminat pod kolor sklejki, szkło bezpieczne, łączono profilowo, izolacyjność akustyczna: Rw36 Rw44 db Zdjęcie 16 5) tynk strukturalny imitujący beton Wskład zestawu wchodzi beton w paście, farba podkładowa i impregnat. Barwiony w masie, odporny na szorowanie, pleśnie i grzyby, paroprzepuszczlany, jasno szary (NCS S3000-N)

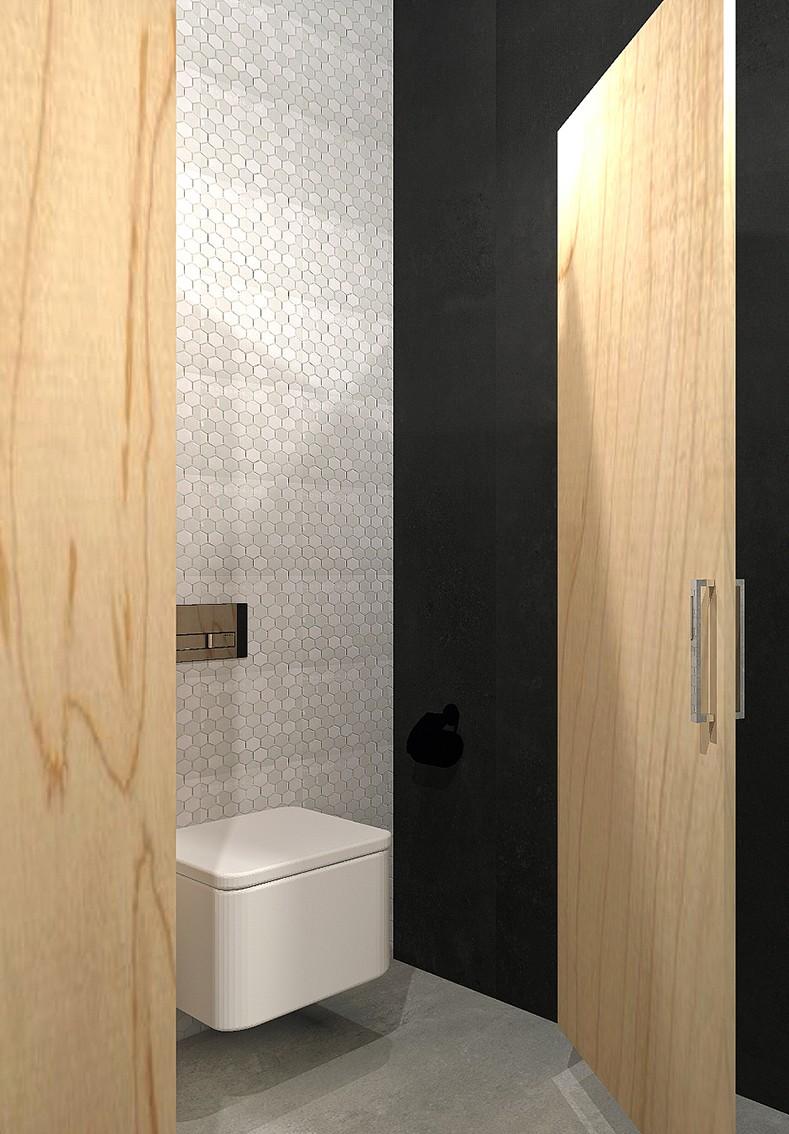

7 Zdjęcie 17 6) mozaika heksogonalna ok. 55m2 (przyjęto położenie mozaiki w sanitariatach na ścianach na których są mocowane umywalki, pisuary itd. mozaika gresowa, rozmiar plastra 26x30cm, grubość 4mm Zdjęcie 18

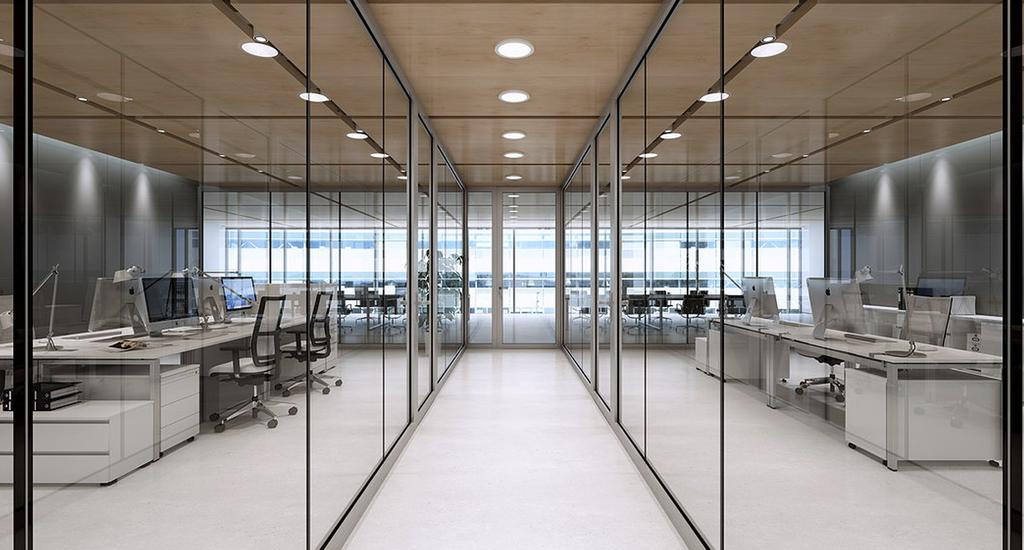

8 Stolarka: 1) systemowe szklane ściany, stolarka w kolorze szarym, szklane drzwi, klamki czarne na kwadratowej rozecie / 6 sztuk (5 drzwi) zdjęcie nr 19

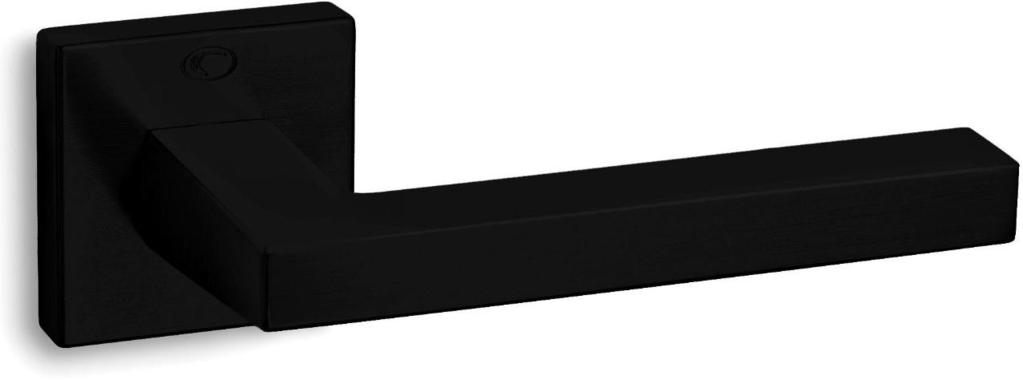

9 2) drzwi pełne rozwierane w systemie bezprzylgowym (pod kolor ściany), z ukrytą ościeżnicą, skrzydło wykonane z płyty MDF / 42 sztuk parter i I piętro + ok. 10 szt. w piwnicach. zdjęcie 20 klamki czarne na kwadratowej rozecie Zdjęcie 21 3) drzwi przesuwne ze szkła bez ramowego / 3 sztuki czarny pochwyt stalowy, długość ok 60cm, malowany na czarno (S 8500-N) Zdjęcie 22 zestaw mocujący z aluminium z maskownicą malowany na czarno (S 8500-N)

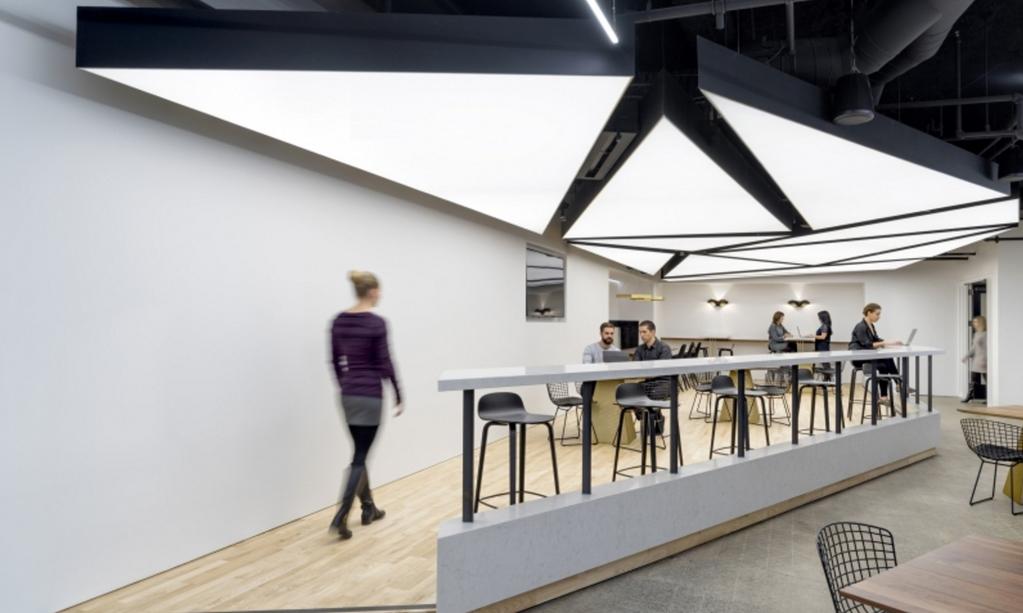

10 Drzwi i ściany kabin w sanitariatach systemowe ze sklejki (odpowiednio zabezpieczonej) na wymiar lub systemowe czarne z HPL. Oświetlenie: 1) kasetony w kolorze czarnym z podświetlanym sufitem napinanym/ 4 sztuki Trójkątne plafony. Zewnętrza forma lampy wykonana z blachy malowanej na czarno (S 8500-N), wnętrze wykonane białą membraną wraz z systemem świetlnym, barwa 5000 K Zdjęcie 23 2) oświetlenie LED mocowane na stalowej konstrukcji malowanej proszkowo na czarno/38 sztuk Profile stalowe zamknięte zimnogiete, kształtowniki czarne z blachy. Profile o przekroju 30x30 mm. Profil anodowany, z aluminium, osłonka mleczna prostokątna, mocowanie za pomocą taśmy dwustronnej, zakończony zaślepką. Taśma LED - ilość LED 600, barwa 5000 K

11 Zdjęcie 24 3) profile LED wpuszczane w sufit, pochwyt i podstopnicę Profil anodowany, z aluminium, osłonka mleczna, mocowanie za pomocą taśmy dwustronnej, zakończony zaślepką. Mocowane we wnęce. Taśma LED - ilość LED 600, barwa 5000 K 4) oprawy LED wiszące, w kształcie trójkątów, czarne /10 sztuk. Zewnętrza forma lampy wykonana z blachy malowanej na czarno (S 8500-N), barwa 5000 K Zdjęcie 25

12 5) oświetlenie dekoracyjne - taśma LED Profil anodowany, z aluminium, osłonka mleczna, mocowanie za pomocą taśmy dwustronnej, zakończony zaślepką. Taśma LED - ilość LED 600, barwa 5000 K 6) oprawy LED wiszące liniowe / 59 sztuk na parterze / 70cm Profil anodowany, z aluminium, osłonka mleczna prostokątna, zwieszana z sufitu. Taśma LED - ilość LED 600, barwa 5000 K

13 7) oprawy LED natynkowe liniowe / 57 sztuk na piętrze / 31x 350cm, 4x 280cm, 20x 70cm, 2x 160cm Profil anodowany, z aluminium, osłonka mleczna prostokątna, mocowane do sufitu. Taśma LED - ilość LED 600, barwa 5000 K

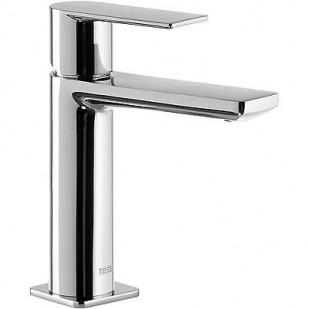

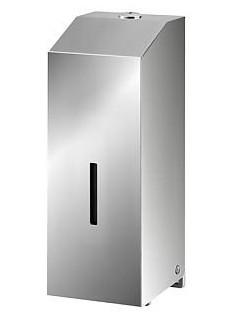

14 Wyposażenie dodatkowe: 1. kurtyna powietrzna /1 sztuka 2. wyposażenie łazienkowe: lustro, dozownik na mydło, umywalki nablatowe, baterie, pisuary, miski ustępowe wiszące z deską, spłuczki podtynkowe, uchwyt na papier toaletowy, szczotki do ustępów Stal nierdzewna. Lustro na wymiar Zdjęcie 28 Zdjęcie 30 Zdjęcie 29 Zdjęcie 31

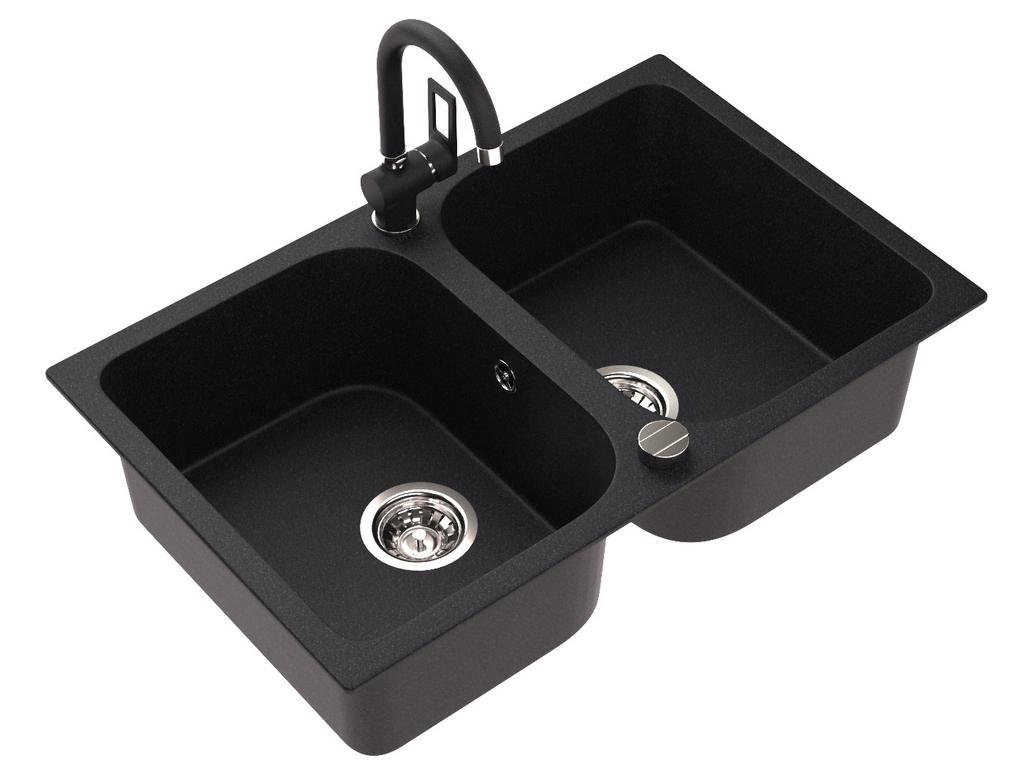

15 Zdjęcie 32 Zdjęcie Zlew gospodarczy - Stal nierdzewna 5. Zlew i bateria w kolorze czarnym - Zlewozmywak granitowy Zdjęcie 34

16 6. balustrady szklane samonośne, czarna lakierowana rama, pochwyt ze stali nierdzewnej (balustrady do zastosowania na piętrze. Będą odgradzać schody od korytarza i części socjalnej. Na klatce schodowej przewiduje się jedynie pochwyt). Poniżej zdjęcie przykładowej balustrady szklanej. zdjęcie nr Elektroniczny system zarządzania kluczami zdjęcie nr 36
