2 Spis treści: SCHEMAT CAŁEGO BUDYNKU WIZUALIZACJE ARANŻACJA KOLORYSTYCZNA POMIESZCZEŃ: POCZEKALNIA/KOMUNIKACJA REJESTRACJA POCZEKALNIA POKÓJ LEKARZA GABINET ZABIEGOWY WC DAMSKIE WC MĘSKIE CAŁY BUDYNEK TABELA ZESTAWIENIA MATERIAŁÓW: POCZEKALNIA/KOMUNIKACJA REJESTRACJA POCZEKALNIA POKÓJ LEKARZA GABINET ZABIEGOWY WC DAMSKIE WC MĘSKIE PROPONOWANE MATERIAŁY ZAMIENNE GAMRAT

3 SCHEMAT CAŁEGO BUDYNKU 2

4 1.01 POCZEKALNIA/KOMUNIKACJA 3

5 1.02 REJESTRACJA 4

6 1.03 POCZEKALNIA 5

7 1.04 POKÓJ LEKARZA 1.05 GABINET ZABIEGOWY 6

8 1.06 WC DAMSKIE 1.07 WC MĘSKIE 7

9 1.08 CAŁY BUDYNEK 2. : OPRAWA W CIĄGACH KOMUNIKACYJNYCH AGA LIGHT RUBIN CLEAN T5 IP65 SH MA LED W CIĄGACH KOMUNIKACYJNYCH BRILUX OL-PE3L72-10 SATYN 8

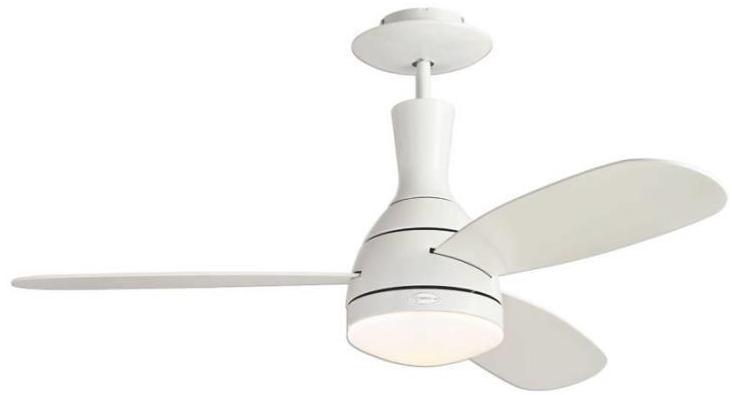

10 WENTYLATOR SUFITOWY W POCZEKALNI WESTINGHOUSE Cumulus LAMPY WISZĄCE W REJESTRACJI SPOTLIGHT TUS BIAŁA 9

11 LAMPA WISZĄCA W GABINECIE LEKARSKIM AZZARDO S BLACK MD2300-2S BK KINKIET W GABINECIE LEKARSKIM SOLLUX LIGHTING APOLLO BIAŁY KINKIET ŁAZIENKOWY KINKIET BREEZE MASSIVE 34096/11/10 10

OPRAWA ŁAZIENKOWA LUG RONDO 3.00. TABELA ZESTAWIENIA MATERIAŁÓW 3.01.

12 OPRAWA ŁAZIENKOWA LUG RONDO TABELA ZESTAWIENIA MATERIAŁÓW POCZEKALNIA/KOMUNIKACJA KOMUNIKACJA/POCZEKALNIA KOMUNIKACJA/POCZEKALNIA obrzeża przyścienne cokoły wypełnienie tynk oświetlenie górne oświetlenie LED tynk RODZAJ MATERIAŁU PRODUCENT KOLOR/SYMBOL WYMIARY TARKETT EMINENT 082 szer. 25cm TARKETT EMINENT 082 wys. 20cm TARKETT OPTIMA 862 FARBA AKRYLOWA TIKKURILA RAL 9016 OPRAWA NATYNKOWA OPR WPUSZCZ. W ŚCIANĘ AGA LIGHT BRILUX RUBIN CLEAN T5 IP65 SH MAT OL-PE3L72-10 SATYNA FARBA AKRYLOWA TIKKURILA RAL 9016 KOLORYSTYKA DODATKÓW obrazki, elementy ozdobne ŻÓŁTY, BIAŁY 62cm X 62cm montaż natynkowy montaż h=12cm 11

13 3.02. REJESTRACJA 3.02 REJESTRACJA REJESTRACJA RODZAJ MATERIAŁU PRODUCENT KOLOR/SYMBOL WYMIARY obrzeża przyścienne TARKETT EMINENT 082 szer. 25cm cokoły TARKETT EMINENT 082 wys. 20cm wypełnienie TARKETT OPTIMA 862 tynk FARBA AKRYLOWA TIKKURILA RAL 9016 oświetleni górne wiszące oświetlenie górne oświetlenie LED LAMPY WISZĄCE SPOTLIGHT TUS BIAŁA OPRAWA NATYNKOWA OPR WPUSZCZ. W ŚCIANĘ AGA LIGHT BRILUX tynk FARBA AKRYLOWA TIKKURILA RAL 9016 STOLARKA drzwi wejściowe do rejestracji RUBIN CLEAN T5 IP65 SH MAT 62cm X 62cm montaż natynkowy OL-PE3L72-10 SATYNA montaż h=12cm DRZWI Z CPL 1.1 ORZECH PORTA PRZESZKLENIEM MODENA 1 klamki KLAMKA PORTA NOVA SREBRNY MAT POCZEKALNIA POCZEKALNIA POCZEKALNIA RODZAJ MATERIAŁU PRODUCENT KOLOR/SYMBOL WYMIARY obrzeża przyścienne TARKETT EMINENT 082 szer. 25cm cokoły TARKETT EMINENT 082 wys. 20cm wypełnienie TARKETT OPTIMA 862 tynk FARBA AKRYLOWA TIKKURILA RAL 9016 tynk ściana jak na wizualizacji oświetlenie górne oświetlenie mebli i ścian oświetlenie LED FARBA AKRYLOWA WENTYLATOR SUFITOWY TAŚMA 60 LED OPR WPUSZCZ. W ŚCIANĘ TIKKURILA WESTINGHOU SE LED PREMIUM LUX BRILUX Optiva5 NCS S S Cumulus LUX00307 OL-PE3L72-10 SATYNA tynk FARBA AKRYLOWA TIKKURILA Optiva5 NCS biała KOLORYSTYKA DODATKÓW obrazki, elementy ozdobne SZARY, ŻÓŁTY miejsca wyznnaczone na wizualizacjach montaż h=12cm 12

14 3.04. POKÓJ LEKARSKI 3.04 POKÓJ LEKARZA POKÓJ LEKARZA obrzeża przyścienne cokoły wypełnienie tynk tynk ściana jak na wizualizacji RODZAJ MATERIAŁU FARBA AKRYLOWA FARBA AKRYLOWA PRODUCENT KOLOR/SYMBOL WYMIARY TARKETT EMINENT 082 szer. 25cm TARKETT EMINENT 082 wys. 20cm TARKETT OPTIMA 862 TIKKURILA RAL 9016 TIKKURILA oświetlenie górne LAMPA WISZACA AZZARDO kinkiet nad umywalką KINKIET SZKLANY SOLLUX LIGHTING Optiva5 NCS S S S BLACK MD2300-2S BK APOLLO BIAŁY tynk FARBA AKRYLOWA TIKKURILA Optiva5 NCS biała KOLORYSTYKA DODATKÓW obrazki, elementy ozdobne STOLARKA drzwi wejściowe do pokoju lekarza DRZWI PORTA klamki KLAMKA PORTA CZARNY, BIAŁY CPL 1.1 ORZECH MODENA 1 NOVA SREBRNY MAT miejsca wyznaczone na wizualizacjach montaż h=1,90m POKÓJ ZABIEGOWY 3.05 POKÓJ ZABIEGOWY POKÓJ ZABIEGOWY RODZAJ MATERIAŁU obrzeża przyścienne cokoły wypełnienie TARKETT OPTIMA 862 tynk FARBA AKRYLOWA TIKKURILA RAL 9016 PRODUCENT KOLOR/SYMBOL WYMIARY TARKETT EMINENT 082 szer. 25cm TARKETT EMINENT 082 wys. 20cm tynk ściana jak na wizualizacji FARBA AKRYLOWA TIKKURILA Optiva5 NCS S 2000-S oświetlenie górne OPR.NATYNKOWA AGA LIGHT RUBIN CLEAN T5 IP65 SH MAT tynk FARBA AKRYLOWA TIKKURILA Optiva5 NCS biała KOLORYSTYKA DODATKÓW obrazki, elementy ozdobne CZARNY, BIAŁY STOLARKA drzwi wejściowe do pokoju DRZWI PORTA CPL 1.1 ORZECH MODENA 1 klamki KLAMKA PORTA NOVA SREBRNY MAT miejsca wyznaczone na wizualizacjach 62cm X 62cm montaż natynkowy 13

15 3.06. WC DAMSKIE 3.06 WC DAMSKIE WC DAMSKIE RODZAJ MATERIAŁU PRODUCENT KOLOR/SYMBOL WYMIARY posadzka w łazience PŁYTKI PODŁOGOWE TUBĄDZIN MONO SZARE R (RAL K7/7042) 20cmX20cm ściany w łazience PŁYTKI ŚCIENNE TUBĄDZIN PASTEL 13 BIAŁA MAT 20cmX20cm ściany w łazience PŁYTKI ŚCIENNE TUBĄDZIN MONO SZARE R (RAL K7/7042) 20cmX20cm kinkiet nad umywalką KINKIET BREEZE MASSIVE 34096/11/10 h=190 oświetlenie górne OPRAWA ŁAZIENKOWA LUG RONDO tynk FARBA AKRYLOWA TIKKURILA Optiva20 NCS biała STOLARKA drzwi DRZWI PEŁNE GŁADKIE PORTA CPL BIAŁY RAL9016 klamki KLAMKA PORTA NOVA SREBRNY MAT URZĄDZENIA SANITARNE umywalka UMYWALKA KOŁO DLA NIEPEŁNOSPRAWNYCH 65cmX56cm bateria CHROM syfon SYFON UMYWALKOWY CHROMOWANY dozownik mydła SREBRNY MATOWY wc MISKA WISZĄCA KOŁO DLA NIEPEŁNOSPRAWNYCH WC MĘSKIE WC MĘSKIE WC MĘSKIE RODZAJ MATERIAŁU PRODUCENT KOLOR/SYMBOL WYMIARY posadzka w łazience PŁYTKI PODŁOGOWE TUBĄDZIN MONO SZARE R (RAL K7/7042) 20cmX20cm ściany w łazience PŁYTKI ŚCIENNE TUBĄDZIN PASTEL 13 BIAŁA MAT 20cmX20cm ściany w łazience PŁYTKI ŚCIENNE TUBĄDZIN MONO SZARE R (RAL K7/7042) 20cmX20cm kinkiet nad umywalką KINKIET BREEZE MASSIVE 34096/11/10 h=190 oświetlenie górne OPRAWA ŁAZIENKOWA LUG RONDO tynk FARBA AKRYLOWA TIKKURILA Optiva20 NCS biała STOLARKA drzwi DRZWI PEŁNE GŁADKIE PORTA CPL BIAŁY RAL9016 klamki KLAMKA PORTA NOVA SREBRNY MAT URZĄDZENIA SANITARNE umywalka UMYWALKA KOŁO DLA NIEPEŁNOSPRAWNYCH 65cmX56cm bateria CHROM syfon SYFON UMYWALKOWY CHROMOWANY dozownik mydła SREBRNY MATOWY wc MISKA WISZĄCA KOŁO DLA NIEPEŁNOSPRAWNYCH 14

16 4. PROPONOWANE MATERIAŁY ZAMIENNE: 4. PROPONOWANE MATERIAŁY ZAMIENNE obrzeża przyścienne GAMRATT KOL. JAK W TARKETT szer. 25cm cokoły GAMRATT KOL. JAK W TARKETT wys. 20cm wypełnienie GAMRATT KOL. JAK W TARKETT tynk FARBA AKRYLOWA CAPAROL SAMTEX 3 NCS 0804-Y30R oświetlenie górne OPR. NATYNKOWA LUG Classic PLX PLX 2*36 lub 4*18 tynk FARBA AKRYLOWA CAPAROL CAPADIN NCS biała STOLARKA drzwi wejściowe do DRZWI Z rejestracji PRZESZKLENIEM ERKADO ORZECH GREKO drzwi do pokoju lekarza i DRZWIPEŁNE ERKADO ORZECH GREKO zabiegowego drzwi do WC damskiego i męskiego GŁADKIE DRZWI PEŁNE GŁADKIE ERKADO ORZECH GREKO 62 cm x 62 cm montaż natynkowy z panelem górnym i dolnym klamki KLAMKA ERKADO SREBRNY MAT ŁAZIENKI RODZAJ MATERIAŁU PRODUCENT KOLOR/SYMBOL WYMIARY posadzka w łazience PŁYTKI PODŁOGOWE TUBĄDZIN P-MONO 13 BIAŁA MAT 20cmX20cm posadzka w łazience PŁYTKI MONO GRAFITOWE R (RAL TUBĄDZIN PODŁOGOWE K7/7015) 20cmX20cm ściany w łazience PŁYTKI ŚCIENNE TUBĄDZIN PASTEL 13 BIAŁA MAT 20cmX20cm ściany w łazience PŁYTKI ŚCIENNE TUBĄDZIN MONO GRAFITOWE R (RAL K7/7015) 20cmX20cm kinkiet nad umywalką KINKIET BREEZE MASSIVE 34096/11/10 h=190 oświetlenie górne OPR. DOWNLIGHT Np. LUG CUBE IP 54 IP 65 tynk FARBA AKRYLOWA CAPAROL CAPADIN NCS biała STOLARKA drzwi DRZWI PEŁNE GŁADKIE ERKADO ORZECH GREKO klamki KLAMKA ERKADO SREBRNY MAT URZĄDZENIA SANITARNE umywalka UMYWALKA Np.HYBNER bateria syfon dozownik mydła SYFON UMYWALKOWY Np. ARMATURA KRAKÓW wc MISKA WISZĄCA Np.HYBNER DLA NIEPEŁNOSPRAWNYCH SERIA BARYT CHROM CHROMOWANY SREBRNY MATOWY DLA NIEPEŁNOSPRAWNYCH 65cmX56cm 15

17 5. GAMRAT 5. GAMRATT ODDZIAŁ NORMA 43 REKORD 42 FORUM - OKŁ. ŚCIENNA SALE KOMUNIKACJ/POCZEKALNIA REJESTRACJA POCZEKALNIA POKÓJ LEKARZA POKÓJ ZABIEGOWY WC DAMSKIE Diament FINEZJA WC MĘSKIE KOLOR PODSTAWOWY ZAMIENNIK OPTIMA Diament DIAMENT FINEZJA
