2017 Mercury Marine. 135/150/175/200 Verado FourStroke. Obsługa i Konserwacja obsługi

Transkrypt

1 2017 Mercury Marine 135/150/175/200 Verado FourStroke Obsługa i Konserwacja obsługi 8M pol

2 pol

3 Witamy Wybrali Państwo jeden z najlepszych dostępnych morskich zespołów napędowych. Zawierają one szereg rozwiązań projektowych zapewniających łatwość obsługi i trwałość. Odpowiednia troska i konserwacja pozwolą cieszyć się produktem przez wiele sezonów żeglarskich. W celu zapewnienia maksymalnych osiągów i bezproblemowego użytkowania prosimy o dokładne zapoznanie się z niniejszą instrukcją. Podręcznik obsługi i konserwacji zawiera szczegółowe instrukcje dotyczące eksploatacji i konserwacji produktu. Zalecamy, aby niniejsza instrukcja była dostępna przez cały czas i służyła jako pomoc w czasie przebywania na wodzie. Dziękujemy za zakup jednego z naszych produktów. Mamy nadzieję, że pływanie będzie dla Państwa przyjemnością! Mercury Marine, Fond du Lac, Wisconsin, U.S.A. Imię i nazwisko / funkcja: John Pfeifer, Prezes, Mercury Marine Prosimy o uważne przeczytanie niniejszej instrukcji WAŻNE: Jeśli jakikolwiek fragment niniejszej instrukcji jest niezrozumiały, prosimy skontaktować się z dealerem. Dealer może także dokonać prezentacji właściwych procedur uruchamiania i obsługi. Informacja W niniejszej publikacji i na napędzie użyto oznaczeń niebezpieczeństwa, ostrzeżeń, przestróg i uwag, obok! których znajduje się międzynarodowy symbol zagrożenia ; informacje te ostrzegają osobę dokonującą montażu/użytkownika o czynnościach lub działaniach, które mogą być niebezpieczne, jeśli zostaną wykonane nieprawidłowo lub nieuważnie. Należy zwrócić na nie szczególną uwagę. Same ostrzeżenia nie eliminują jeszcze zagrożenia, przed którym przestrzegają. Bezwzględne stosowanie się do tych szczególnych instrukcji podczas pracy i zachowywanie zdrowego rozsądku to główne środki zapobiegania wypadkom.! OSTRZEŻENIE Oznacza sytuację niebezpieczną, która jeśli nie zostanie zażegnana może spowodować śmierć lub poważne obrażenia.! PRZESTROGA Oznacza sytuację niebezpieczną, która jeśli nie zostanie zażegnana może spowodować niewielkie lub umiarkowane obrażenia. UWAGA Oznacza sytuację, która jeśli nie zostanie zażegnana może spowodować uszkodzenie silnika lub poważne uszkodzenia głównych podzespołów. WAŻNE: Oznacza informacje o znaczeniu krytycznym dla pomyślnego zakończenia zadania. UWAGA: Oznacza informacje, które pomogą zrozumieć dany krok lub czynność. pol i

4 WAŻNE: Sterujący (kierujący) odpowiada za właściwą i bezpieczną obsługę łodzi oraz wyposażenia, a także za bezpieczeństwo pasażerów i innych osób znajdujących się na pokładzie. Zdecydowanie zalecamy, aby przed rozpoczęciem używania łodzi przeczytać niniejszą instrukcję obsługi i konserwacji i dokładnie zapoznać się z instrukcją obsługi zespołu napędowego oraz związanego z nim wyposażenia.! OSTRZEŻENIE Spaliny tego silnika zawierają związki chemiczne, które w stanie Kalifornia uznawane są za substancje powodujące raka, wady wrodzone oraz w inny sposób szkodliwe dla rozrodu. Numery seryjne są kluczami producenta, które zawierają informacje o szczegółach konstrukcyjnych jednostki napędowej Mercury Marine. Kontaktując się z firmą Mercury Marine w kwestiach dotyczących serwisu, zawsze należy podać numer modelu i numery seryjne. Opisy i dane techniczne zamieszczone w niniejszej instrukcji były aktualne na dzień zatwierdzenia jej do druku. Firma Mercury Marine, która kieruje się polityką stałego udoskonalania produktów, zastrzega sobie prawo do wycofywania modeli produktów w dowolnym momencie, do zmiany danych technicznych lub konstrukcji bez uprzedniego powiadomienia, zaś zmiany takie nie wiążą się z podejmowaniem przez nią dodatkowych zobowiązań. Informacja o gwarancji Zakupiony produkt jest objęty warunkami gwarancji ograniczonej Mercury Marine, której warunki przedstawiono w osobnej części niniejszej instrukcji (Gwarancja). Warunki gwarancji określają, jakie usterki są objęte gwarancją, jakie nie są nią objęte, a także definiują czas obowiązywania gwarancji oraz sposoby uzyskiwania świadczeń z tytułu gwarancji, jak również ważne wykluczenia i ograniczenia odpowiedzialności za szkodyi inne informacje pokrewne. Należy zapoznać się z tymi ważnymi informacjami. Informacje na temat praw autorskich i znaków towarowych MERCURY MARINE. Wszelkie prawa zastrzeżone. Reprodukowanie całości lub części jest zabronione bez uprzedniej zgody. Alpha, Axius, Bravo One, Bravo Two, Bravo Three, Circle M z logo Waves, K-planes, Mariner, MerCathode, MerCruiser, Mercury, Mercury z logo Waves, Mercury Marine, Mercury Precision Parts, Mercury Propellers, Mercury Racing, MotorGuide, OptiMax, Quicksilver, SeaCore, Skyhook, SmartCraft, Sport-Jet, Verado, VesselView, Zero Effort, Zeus, #1 On the Water oraz We're Driven to Win to zarejestrowane znaki handlowe Brunswick Corporation. Pro XS to znak towarowy firmy Brunswick Corporation. Logo Mercury Product Protection jest zastrzeżonym znakiem firmy Brunswick Corporation. Dane identyfikacyjne Prosimy o zanotowanie następujących informacji: Model silnika i moc w KM Numer seryjny silnika Przełożenie Silnik zaburtowy Numer śruby napędowej Skok Średnica Numer identyfikacyjny kadłuba (HIN) Data zakupu Producent łodzi Model pontonu Długość Numer świadectwa emisji spalin (tylko Europa) ii pol

5 Informacje ogólne Obowiązki motorowodniaka... 1 Przed uruchomieniem silnika... 1 Moc maksymalna łodzi... 1 Obsługa łodzi przy wysokiej prędkości i wykorzystaniu pełnych osiągów... 2 Modele silników zaburtowych ze zdalnym sterowaniem... 2 Wyłącznik ściągacza linowego... 2 Ochrona ludzi znajdujących się w wodzie... 4 Komunikat o bezpieczeństwie pasażerów łodzie pontonowe i łodzie pokładowe... 5 Skoki przez fale i kilwater... 6 Zderzenia z obiektami pod wodą... 6 Emisja spalin... 8 Wybór akcesoriów do silnika zaburtowego... 9 Zalecenia dotyczące bezpiecznego pływania łodzią Zapisanie numeru seryjnego Dane techniczne silnika czterosuwowego Verado 135/150/175/ Części silnika Wybór śruby napędowej Transport Przewożenie łodzi/silnika zaburtowego na przyczepie Paliwo i olej Wymagania dotyczące paliwa Dodatki do oleju Wymaganie dotyczące przewodu paliwowego o niskim stopniu przesiąkania Wymogi EPA dotyczące przenośnych zbiorników paliwa pod ciśnieniem Wymogi dotyczące zaworów dozujących paliwo (FDV) Przenośny zbiornik paliwa pod ciśnieniem firmy Mercury Marine Napełnianie zbiornika paliwa Zalecenia dotyczące oleju silnikowego Sprawdzanie i uzupełnianie oleju silnikowego Funkcje i elementy sterowania Elementy sterujące do montażu na panelu i ich obsługa Elementy sterujące do montażu w konsoli na podstawie i ich obsługa Elementy sterujące konsoli pilota z dwiema manetkami i ich obsługa Elementy sterujące klawiatury CAN w trybie śledzenia i ich obsługa System ostrzegawczy Wspomaganie trymowania i odchylania silnika pol iii

6 Obsługa Ważna codzienna kontrola przed każdym użyciem Lista kontrolna przed uruchomieniem Eksploatacja w temperaturach ujemnych Eksploatacja w wodzie słonej lub zanieczyszczonej Eksploatacja w akwenach wysokogórskich Wpływ wysokości i pogody na osiągi Ustawianie kąta trymu podczas pracy na biegu jałowym Procedura docierania silnika Uruchomienie silnika Zmiana biegów Zatrzymywanie silnika i Zalecenia Do Czyszczenia Przepisy agencji EPA dotyczące emisji zanieczyszczeń Harmonogram przeglądów i konserwacji Płukanie układu chłodzenia Zdejmowanie i montaż górnej pokrywy Przegląd akumulatora Dane techniczne akumulatora dla silnika Verado Filtr powietrza Układ paliwowy Anoda kontroli korozji Wymiana śruby napędowej Przegląd i wymiana świec zapłonowych Bezpieczniki Elementy mocujące łączników drążka mechanizmu zwrotniczego Układ elektryczny układu cyfrowej regulacji przepustnicy i zmiany biegów (DTS) Przegląd paska napędowego akcesoriów Punkty smarowania Sprawdzanie poziomu oleju hydraulicznego wspomagania trymowania Sprawdzanie poziomu płynu hydraulicznego w układzie wspomagania steru Wymiana oleju w silniku Smarowanie skrzyni biegów Przechowywanie Przygotowanie do przechowywania Ochrona zewnętrznych elementów silnika Ochrona wewnętrznych elementów silnika Skrzynia biegów Ustawianie silnika zaburtowego w pozycji do przechowywania Przechowywanie akumulatora iv pol

7 Rozwiązywanie problemów Rozrusznik elektryczny nie obraca wału silnika Nie można uruchomić silnika Silnik uruchamia się ale nie można włączyć biegu Silnik pracuje nierówno Spadek mocy Akumulator rozładowuje się samoistnie Pomoc serwisowa Naprawy lokalne Serwis poza miejscem zamieszkania Zapytania dotyczące części i akcesoriów Pomoc serwisowa Zamawianie literatury Informacje dotyczące montażu Osprzęt mocujący silnika zatwierdzony przez Mercury Marine Akcesoria zamontowane na wsporniku zaciskowym pawęży Mocowanie silnika zaburtowego do pawęży Montaż silnika zaburtowego Wybór śruby napędowej Dziennik konserwacji Książka konserwacji pol v

8 pol vi

9 Obowiązki motorowodniaka Użytkownik (kierujący) odpowiada za właściwą i bezpieczną obsługę łodzi oraz za bezpieczeństwo pasażerów i innych osób. Zaleca się, by każdy użytkownik dokładnie przeczytał i przyswoił sobie całą niniejszą instrukcję obsługi zanim zacznie obsługiwać silnik zewnętrzny. Przynajmniej jeszcze jedna osoba na pokładzie musi znać podstawy uruchamiania i obsługi silnika i łodzi na wypadek, gdy kierujący nie będzie w stanie poprowadzić łodzi. Przed uruchomieniem silnika Należy uważnie przeczytać tę instrukcję Należy nauczyć się jak właściwie obsługiwać silnik. W przypadku pytań należy skontaktować się z dealerem. Stosowanie się do zasad bezpieczeństwa i instrukcji obsługi, a także postępowanie zgodnie ze zdrowym rozsądkiem zmniejszy ryzyko obrażeń ciała i uszkodzenia produktu. Należy zwrócić szczególną uwagę na specjalne instrukcje bezpieczeństwa znajdujące się w niniejszym dokumencie oraz etykiety bezpieczeństwa umieszczone na silniku zaburtowym.! NIEBEZPIECZEŃSTWO Oznacza sytuację niebezpieczną, która jeśli nie zostanie zażegnana może spowodować śmierć lub poważne obrażenia.! OSTRZEŻENIE Oznacza sytuację niebezpieczną, która jeśli nie zostanie zażegnana może spowodować śmierć lub poważne obrażenia.! PRZESTROGA Oznacza sytuację niebezpieczną, która jeśli nie zostanie zażegnana może spowodować niewielkie lub umiarkowane obrażenia. UWAGA Oznacza sytuację, która jeśli nie zostanie zażegnana może spowodować uszkodzenie silnika lub inne poważne uszkodzenia. Moc maksymalna łodzi INFORMACJE OGÓLNE! OSTRZEŻENIE Przekroczenie maksymalnych wartości mocy dla łodzi może prowadzić do poważnych obrażeń lub śmierci. Zastosowanie silnika o zbyt dużej mocy może wpłynąć na sterowność łodzi i jej zachowanie na powierzchni lub doprowadzić do uszkodzenia pawęży. Nie instalować silnika przekraczającego maksymalne wartości mocy dla łodzi. pol 1

10 INFORMACJE OGÓLNE Nie wolno przekraczać mocy maksymalnej ani nadmiernie przeładowywać łodzi. Na większości łodzi zgodnie z wymogami umieszczona jest tabliczka z informacją o maksymalnej dopuszczalnej mocy i ładunku, określonym przez producenta na podstawie wskazówek władz federalnych. W razie wątpliwości należy skontaktować się z dealerem lub producentem łodzi. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY XXX XXX Obsługa łodzi przy wysokiej prędkości i wykorzystaniu pełnych osiągów Jeżeli silnik zaburtowy ma być używany do pływania z dużymi prędkościami przy wykorzystaniu pełnych osiągów, przy których obsługa nie jest dobrze opanowana, nigdy nie należy rozwijać pełnej prędkości przed odbyciem rejsu demonstracyjno-instruktażowego ze sprzedawcą lub osobą mającą doświadczenie w prowadzeniu łodzi z takim silnikiem. Aby uzyskać więcej informacji, należy sięgnąć po egzemplarz Eksploatacja łodzi o wysokich parametrach dostępnej u dealera, dystrybutora lub w firmie Mercury Marine. Modele silników zaburtowych ze zdalnym sterowaniem Silnik zaburtowy musi być wyposażony w pilota firmy Mercury do sterowania cyfrowym układem regulacji przepustnicy i zmiany biegów. Układ zdalnego sterowania wyposażono w zabezpieczenie przed rozruchem na biegu. Wyłącznik ściągacza linowego Celem wyłącznika ściągacza linowego jest wyłączenie silnika po oddaleniu się sterującego ze swojego miejsca na zbyt dużą odległość (np. w razie przypadkowego wyrzucenia z siedzenia), uniemożliwiającą naciśnięcie wyłącznika. Silniki zaburtowe z rumplem i niektóre łodzie ze zdalnym sterowaniem są wyposażone w wyłącznik ściągacza linowego. Wyłącznik ściągacza linowego można zainstalować jako element wyposażenia zwykle na desce rozdzielczej lub z boku w pobliżu miejsca sterującego. Etykietka w pobliżu wyłącznika ściągacza linowego jest wzrokowym przypomnieniem dla operatora, aby przymocować ściągacz linowy do osobistego sprzętu unoszącego na wodzie (PFD) lub nadgarstka. 2 pol

11 INFORMACJE OGÓLNE Linka ściągacza ma zazwyczaj cm (4 5 stóp) długości po rozciągnięciu, z jedną końcówką umożliwiającą umieszczenie w wyłączniku, a drugą końcówką zaopatrzoną w zatrzask do przymocowania do sprzętu PFD lub nadgarstka. Ściągacz linowy jest zwijany, aby maksymalnie skrócić jego długość w stanie spoczynku, w celu zminimalizowania prawdopodobieństwa splątania ze znajdującymi się w pobliżu przedmiotami. Możliwość rozciągania minimalizuje prawdopodobieństwo przypadkowego uruchomienia, gdyby sterujący chciał poruszać się w pobliżu swojego miejsca. Aby uzyskać krótszy ściągacz linowy, należy go owinąć wokół nadgarstka lub nogi albo zawiązać na nim węzeł. ATTACH LANYARD b RUN OFF a c a - b - c - Zatrzask linki ściągacza linowego Etykieta ściągacza linowego Wyłącznik ściągacza linowego Przed przejściem do informacji zawartych w dalszej części instrukcji należy zapoznać się z następującymi informacjami dotyczącymi bezpieczeństwa. Ważne informacje dotyczące bezpieczeństwa: Celem wyłącznika ściągacza linowego jest wyłączenie silnika po oddaleniu się sterującego od swego miejsca na zbyt dużą odległość, uniemożliwiającą naciśnięcie wyłącznika. Może się to zdarzyć, jeśli sterujący wypadnie za burtę lub pozostając na pokładzie, oddali się od stanowiska sterowania na większą odległość. Wypadnięcie za burtę i przypadkowe wyrzucenie z łodzi jest bardziej prawdopodobne w niektórych typach łodzi, np. w przypadku niskoburtowych pontonów, łodzi do połowów, łodzi wyczynowych, łodzi do połowów obsługiwanych rumplem ręcznym. Wypadnięcie i wyrzucenie z łodzi może też być skutkiem nieumiejętnej obsługi, np. siedzenie na oparciu siedzenia albo górnej krawędzi nadburcia lub stanie w łódce przy prędkości ślizgowej, siedzenie na podwyższonych pokładach łodzi połowowych, rozwijanie prędkości ślizgowej na płytkiej wodzie lub tam, gdzie pod wodą znajduje się wiele przeszkód, zwolnienie uchwytu na kole sterowniczym lub uchwycie rumpla, gdy ten ciągnie w jedną stronę, picie alkoholu lub zażywanie narkotyków, lub wykonywanie brawurowych manewrów przy dużych prędkościach. Uruchomienie wyłącznika ściągacza linowego spowoduje niezwłoczne zatrzymanie silnika, ale łódź siłą bezwładności przepłynie jeszcze pewną odległość, zależnie od prędkości i ostrości zakrętu w momencie wyłączenia silnika. Łódź nie wykona jednak pełnego koła. Łódź płynąca siłą bezwładności może spowodować równie poważne obrażenia każdego znajdującego się na jej kursie, jak łódź z włączonym silnikiem. Zdecydowanie zalecane jest poinstruowanie pasażerów łodzi o właściwych procedurach uruchamiania i obsługi silnika na wypadek, gdyby musieli przejąć obsługę silnika w sytuacji awaryjnej (np. gdy sterujący zostanie przypadkowo wyrzucony z łodzi).! OSTRZEŻENIE Jeśli sterujący wypadnie z łodzi, natychmiastowe wyłączenie silnika znacznie zmniejszy ryzyko obrażeń lub śmierci w razie potrącenia przez łódź. Należy zawsze dobrze przyczepić obydwa końce wyłącznika ściągacza linowego. pol 3

12 ! OSTRZEŻENIE Siła hamowania wywołana przez przypadkowe lub niezamierzone uruchomienie wyłącznika może spowodować poważne obrażenia lub śmierć. Sterujący łodzią nigdy nie powinien opuszczać stanowiska sterującego bez uprzedniego odłączenia wyłącznika ściągacza linowego. Możliwe jest również przypadkowe lub niezamierzone uruchomienie wyłącznika podczas normalnej pracy silnika. Może to wywołać następujące potencjalnie niebezpieczne zdarzenia (jedno, kilka lub wszystkie z nich): Pasażerowie mogą zostać wyrzuceni do przodu z powodu nagłego przerwania ruchu łodzi do przodu - jest to szczególnie niebezpieczne dla siedzących na przedzie łodzi, gdyż mogą zostać wyrzuceni przez dziób łodzi i uderzeni skrzynią biegów lub śrubą napędową. Utrata mocy i kontroli nad kierunkiem płynięcia na wzburzonym morzu, na wodzie z silnymi prądami lub przy silnym wietrze. Utrata kontroli przy dokowaniu. UTRZYMYWANIE WYŁĄCZNIKA ŚCIĄGACZA LINOWEGO ORAZ LINKI ŚCIĄGACZA W PRAWIDŁOWYM STANIE Przed każdym użyciem sprawdzić czy wyłącznik ściągacza linowego funkcjonuje prawidłowo. Uruchomić silnik, a następnie wyłączyć ciągnąc za linkę ściągacza. Jeśli nie nastąpi wyłączenie silnika, oddać wyłącznik do naprawy przed rozpoczęciem użytkowania łodzi. Przed każdym użyciem skontrolować wzrokowo linkę ściągacza, czy jest w dobrym stanie i czy nie ma na niej pęknięć, przecięć lub przetarć. Skontrolować, czy zatrzaski na końcach linki są w dobrym stanie. Wymienić uszkodzone lub zużyte linki ściągacza. Ochrona ludzi znajdujących się w wodzie PRZY ZWYKŁEJ PRĘDKOŚCI INFORMACJE OGÓLNE Osobie stojącej lub unoszącej się na wodzie bardzo trudno jest szybko uciec przed łodzią płynącą wprost na nią, nawet jeśli łódź porusza się z małą prędkością Płynąc przez obszar wodny, gdzie mogą znajdować się ludzie, należy zawsze zwolnić i zachować szczególną ostrożność. Zawsze, gdy łódź się porusza (dryfuje), a bieg silnika zewnętrznego jest jałowy, woda oddziaływuje na śrubę napędową, powodując jej obracanie się. W takiej sytuacji obroty śruby napędowej mogą spowodować poważne obrażenia. W NIERUCHOMEJ ŁODZI! OSTRZEŻENIE Obracająca się śruba napędowa, poruszająca się łódź lub jakiekolwiek twarde urządzenie przymocowane do łodzi może spowodować poważne obrażenia lub śmierć osób znajdujących się w wodzie. Jeśli ktokolwiek znajduje się w wodzie blisko łodzi, zawsze należy niezwłocznie wyłączyć silnik. 4 pol

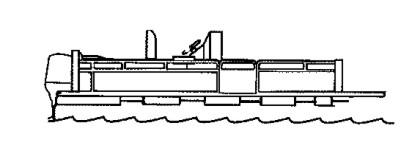

13 INFORMACJE OGÓLNE Przed zezwoleniem ludziom na pływanie lub przebywanie w wodzie w pobliżu łodzi, należy przełączyć silnik zewnętrzny na bieg jałowy i wyłączyć go. Komunikat o bezpieczeństwie pasażerów - łodzie pontonowe i łodzie pokładowe Zawsze, gdy łódź jest w ruchu, należy obserwować, gdzie znajdują się pasażerowie. Nie wolno pozwalać na to, aby pasażerowie stali lub używali siedzeń innych niż przeznaczone do płynięcia przy prędkości większej niż na biegu jałowym. Nagłe wyhamowanie łodzi, np. w wyniku zanurzenia w dużą falę lub kilwater lub gwałtownego ujęcia gazu, a także nagła zmiana kierunku łodzi może doprowadzić do wyrzucenia pasażerów przez przód łodzi. Człowiek, który wypadł przez przód łodzi między dwa pływaki może zostać potrącony przez silnik zaburtowy. ŁODZIE Z OTWARTYM PRZODEM POKŁADU Nie wolno przebywać na pokładzie na zewnątrz barierki, gdy łódź jest w ruchu. Wszyscy pasażerowie powinni się znajdować za przednią barierką lub osłoną. Osoby na pokładzie przednim mogą być łatwo wyrzucone za burtę; zwisające nogi osób siedzących na przedzie łodzi mogą być wciągnięte do wody przez falę ! OSTRZEŻENIE Siedzenie lub stanie w miejscu nie przeznaczonym dla pasażerów przy prędkościach większych niż prędkość minimalna może prowadzić do poważnych obrażeń lub śmierci. Nie należy zbliżać się do przedniej krawędzi pokładu lub podniesionych platform i pozostać na siedzeniu, gdy łódź jest w ruchu. ŁODZIE Z MONTOWANYMI Z PRZODU, PODWYŻSZONYMI SIEDZISKAMI WĘDKARSKIMI Nie należy korzystać z podwyższonych siedzisk do łowienia, gdy łódź porusza się z prędkością większą niż na biegu jałowym lub prędkości typowej dla połowów. Przy większych prędkościach należy siedzieć tylko na siedzeniach przeznaczonych do podróżowania. pol 5

14 INFORMACJE OGÓLNE Każde nagłe i nieoczekiwane zredukowanie prędkości łodzi może spowodować wypadnięcie pasażera siedzącego na podwyższeniu Skoki przez fale i kilwater Pływanie łodziami rekreacyjnymi przez fale i kilwater jest naturalną czynnością w sporcie motorowodnym. Ale gdy dzieje się to przy dużej prędkości tak, że kadłub łodzi częściowo lub całkowicie wynurza się z wody, pojawia się pewne niebezpieczeństwo, zwłaszcza w momencie zanurzenia łodzi w wodzie Głównym zagrożeniem jest zmiana kierunku łodzi w trakcie skoku". Wtedy przy opadnięciu na powierzchnię wody łódź może gwałtownie skręcić i obrać nowy kierunek. Taka gwałtowna zmiana kierunku może spowodować wypadnięcie pasażerów z siedzeń lub z łodzi.! OSTRZEŻENIE Skakanie przez fale lub kilwater może spowodować poważne obrażenia lub śmierć na skutek wyrzucenia z łodzi. Jeśli jest to możliwe, należy unikać skoków przez fale i kilwater. Skok łodzi przez falę lub kilwater może pociągnąć za sobą inne, rzadziej spotykane zagrożenie. Jeżeli podczas skoku dziób łodzi przechyli się wystarczająco do dołu, spadając może zanurzyć się na chwilę pod wodą. Spowoduje to niemal natychmiastowe zatrzymanie łodzi, a w rezultacie wyrzucenie pasażerów do przodu. Łódź może też gwałtownie zmienić kierunek. Zderzenia z obiektami pod wodą Twój silnik zaburtowy wyposażony jest w hydrauliczny układ trymowania i odchylania silnika który posiada również funkcję amortyzowania wstrząsów. Funkcjonalność ta pomaga silnikowi zaburtowemu lepiej znieść uszkodzenia w przypadku zderzenia z obiektem podwodnym przy niskich do średnich prędkościach. Przy wyższych prędkościach siła uderzenia może przekroczyć zdolność systemu do wchłaniania energii uderzenia i spowodować poważne uszkodzenie produktu. Jeśli jednostka jedzie na biegu wstecznym nie istnieje ochrona przed uderzeniem. Należy zachowywać najwyższą ostrożność podczas pływania łodzią na biegu wstecznym aby uniknąć uderzenia w obiekty podwodne. 6 pol

15 INFORMACJE OGÓLNE Kierując łodzią na płytkich wodach lub tam, gdzie istnieje podejrzenie, że pod wodą występują przeszkody, które mogłyby uderzyć w silnik zaburtowy lub spód łodzi, należy zredukować prędkość i płynąć ostrożnie. Najlepszym sposobem na zminimalizowanie obrażeń u ludzi lub uszkodzeń łodzi na skutek uderzenia w unoszące się na wodzie obiekty lub przeszkody znajdujące się pod wodą jest kontrolowanie prędkości łodzi. W takich sytuacjach prędkość łodzi należy zredukować do minimalnej prędkości ślizgowej wynoszącej zazwyczaj od 24 do 40 km/h (15 do 25 mil/h) ! OSTRZEŻENIE Uniknij poważnych obrażeń lub śmierci spowodowanych tym że część lub cały silnik zaburtowy wpadnie do łodzi po uderzeniu w obiekt podwodny lub pływający. Kiedy korzystamy z silnika w wodach gdzie obiekty mogą znajdować się na powierzchni lub zaraz pod powierzchnią wody, zmniejsz swoją prędkość i zwracaj baczna uwagę na otoczenie. Przykłady obiektów które mogą spowodować zniszczenie silnika to rury odpływowe, wsporniki mostków, tamy skrzydłowe, drzewa, pieńki oraz skały. Uderzenie obiektu podwodnego lub unoszącego się na powierzchni wody może spowodować niemożliwe do przewidzenia sytuacje niebezpieczne. Niektóre z tych sytuacji mogą mieć następujące skutki: Część silnika zaburtowego lub cały silnik może się oderwać i wbić w łódź. Łódź może gwałtownie skręcić. Taka gwałtowna zmiana kierunku może spowodować wypadnięcie pasażerów z siedzeń lub z łodzi. Prędkość łódki może się gwałtownie zmniejszyć. Spowoduje ono wyrzucenie pasażerów do przodu lub nawet za burtę. Uszkodzeniu w wyniku uderzenia może ulec silnik zaburtowy lub sama łódź. Gdy łódź uderzy w obiekt podwodny, należy jak najszybciej wyłączyć silnik i sprawdzić, czy jego elementy nie zostały uszkodzone lub nie obluzowały się. Jeżeli doszło do uszkodzenia lub istnieje podejrzenie uszkodzenia silnika zaburtowego, należy go dostarczyć do autoryzowanego dealera celem dokonania dokładnego przeglądu i niezbędnych napraw. Należy również dokonać przeglądu łodzi i sprawdzić, czy nie ma pęknięć kadłuba lub poprzecznic, i czy nigdzie nie przecieka woda. Jeśli zauważymy że zaczyna cieknąć woda po uderzeniu, natychmiast uruchom pompę zęzową. Używanie uszkodzonego silnika zaburtowego może spowodować dalsze uszkodzenia innych jego części lub może utrudnić sterowanie łodzią. Jeżeli konieczne jest kontynuowanie pływania, należy znacznie zmniejszyć prędkość.! OSTRZEŻENIE Eksploatacja silnika lub łodzi uszkodzonej na skutek zderzenia grozi zniszczeniem łodzi, poważnymi obrażeniami lub śmiercią. Jeżeli łódź doświadczy jakiegokolwiek uderzenia, autoryzowany dystrybutor Mercury Marine powinien zbadać i naprawić łódź lub zespół napędowy. pol 7

16 Emisja spalin INFORMACJE OGÓLNE UWAGA! GROŹBA ZATRUCIEM TLENKIEM WĘGLA Tlenek węgla (CO) jest śmiertelnie niebezpiecznym gazem obecnym w spalinach wydzielanych przez wszystkie silniki wewnętrznego spalania, łącznie z silnikami napędowymi łodzi oraz generatorami zasilającymi różne akcesoria znajdujące się na łodzi. CO jest gazem bezwonnym, bezbarwnym i bez smaku, lecz jeśli wyczuwalny jest zapach lub smak spalin silnika, oznacza to, że wdychany jest również CO. Do wczesnych objawów zatrucia tlenkiem węgla, które są bardzo podobne do objawów choroby morskiej i nietrzeźwości, należą ból głowy, zawroty głowy, senność i nudności.! OSTRZEŻENIE Wdychanie spalin może spowodować zatrucie tlenkiem węgla, a w rezultacie utratę przytomności, uszkodzenie mózgu lub śmierć. Należy unikać narażenia na działanie tlenku węgla. W czasie pracy silnika nie należy przebywać w pobliżu elementów układu wydechowego. W trakcie żeglugi lub postoju należy zapewnić dobrą wentylację łodzi. NIE PRZEBYWAĆ W POBLIŻU ELEMENTÓW UKŁADU WYDECHOWEGO co co co co co co co co co co co co co co co co co co co co Gazy spalinowe silnika zawierają szkodliwy tlenek węgla. Unikać obszarów ze skoncentrowanymi gazami spalinowymi silnika. W czasie pracy silników osoby pływające powinny znajdować się z dala od łodzi i nie siedzieć, leżeć lub stać na platformach do pływania lub drabinkach łodzi. W czasie żeglugi nie należy pozwalać pasażerom przebywać bezpośrednio za łodzią (na holowanych platformach, uprawiając surfing tekowy/body surfing). Takie niebezpieczne praktyki są związane nie tylko z narażeniem osób na duże stężenie spalin silnika, lecz również stwarzają zagrożenie obrażeniami od śruby napędowej łodzi. WŁAŚCIWA WENTYLACJA W celu pozbycia się spalin należy wentylować część łodzi przeznaczoną dla pasażerów, otwierać kurtyny boczne lub przednie luki. Przykład pożądanego przepływu powietrza przez łódź: pol

17 SŁABA WENTYLACJA Podczas żeglowania z wiatrem i/lub w pewnych warunkach wietrznych do stale osłoniętych lub osłoniętych brezentem kabin lub kokpitów przy niewystarczającej wentylacji może dostawać się tlenek węgla. Dlatego w łodzi należy zamontować jeden lub więcej detektorów tlenku węgla. Choć są to rzadkie przypadki, w bezwietrzne dni osoby pływające w pobliżu lub przebywające na otwartym pokładzie stojącej łodzi z włączonym silnikiem mogą zostać narażone na kontakt z tlenkiem węgla w niebezpiecznym stężeniu. 1. Przykłady słabej wentylacji, gdy łódź stoi: INFORMACJE OGÓLNE a b a - b - Pracujący silnik łodzi przycumowanej w zamkniętej przestrzeni Cumowanie w pobliżu innej łodzi z pracującym silnikiem 2. Przykłady słabej wentylacji w czasie żeglugi: a b a - b - Pływanie przy zbyt dużym kącie przegłębienia dziobu łodzi. Pływanie łodzią z zamkniętymi lukami przednimi (efekt kombi). Wybór akcesoriów do silnika zaburtowego Specjalnie dla potrzeb tego silnika zewnętrznego zaprojektowano i przetestowano oryginalne akcesoria Mercury Precision lub Quicksilver Accessories. Akcesoria te można nabyć u dealerów Mercury Marine. WAŻNE: Przed montażem akcesoriów należy się skonsultować z dealerem. Nieprawidłowe stosowaniu akcesoriów lub wykorzystanie niezatwierdzonych akcesoriów może spowodować uszkodzenie produktu. Niektóre akcesoria nie produkowane lub nie sprzedawane przez Mercury Marine nie zostały zaprojektowane w sposób zapewniający bezpieczne ich używanie z silnikiem zewnętrznym lub systemem obsługi silnika zewnętrznego. W przypadku wszystkich akcesoriów należy zapoznać z instrukcją montażu, obsługi i konserwacji tych akcesoriów. Zob. Instalacja silnika zaburtowego - akcesoria zamontowane na wsporniku zaciskowym pawęży aby uzyskać ważne informacje na temat mocowania akcesoriów do wspornika zaciskowego pawęży. pol 9

18 Zalecenia dotyczące bezpiecznego pływania łodzią Aby bezpiecznie korzystać z dróg wodnych, należy zapoznać się z wszystkimi miejscowymi, krajowymi i innymi właściwymi przepisami i ograniczeniami dotyczącymi żeglugi, a także wziąć pod uwagę następujące wskazówki. Należy znać przepisy prawa wodnego i je przestrzegać. Zalecane jest, aby wszyscy sterujący łodzią ukończyli szkolenie BHP z zakresu pływania łodzią. W Stanach Zjednoczonych kursy prowadzone są przez: Służbę Pomocniczą Straży Wybrzeża USA, Power Squadron, Czerwony Krzyż i urząd nadzorujący żeglugę w danym stanie lub regionie. Aby uzyskać dodatkowe informacje w Stanach Zjednoczonych, prosimy zadzwonić do Boat U.S. Foundation BOAT (2628). Należy wykonywać kontrole w zakresie bezpieczeństwa i przeprowadzać wymaganą konserwację. Systematycznie wykonywać czynności określone harmonogramem i wykonywać wszelkie naprawy w sposób prawidłowy. Przeprowadzać kontrolę pokładowego sprzętu bezpieczeństwa. Oto kilka sugestii odnośnie typów wyposażenia bezpieczeństwa, które należy zabrać w rejs: Atestowane gaśnice Urządzenia sygnalizacyjne: latarka, rakiety lub flary, flaga i gwizdek lub sygnalizator dźwiękowy Narzędzia konieczne dla drobnych napraw Kotwica oraz dodatkowa lina kotwiczna Ręczna pompa zęzowa oraz dodatkowe korki spustowe. Woda do picia Radio Wiosło łopatkowe lub zwykłe Zapasowa śruba napędowa, piasty oporowe i odpowiedni klucz Zestaw pierwszej pomocy oraz instrukcje Pojemniki wodoodporne Zapasowe wyposażenie sterowania, baterie, żarówki i bezpieczniki Kompas i mapa lub mapa morska regionu Osobisty sprzęt unoszący na wodzie (1 zestaw na każdą osobę znajdującą się na łodzi) Obserwować oznaki zmiany pogody i unikać pływania przy złej pogodzie i niespokojnym morzu. Należy powiadomić kogoś o kierunku wyprawy i szacowanym czasie powrotu. Wsiadanie pasażerów. Silnik łodzi należy zatrzymać, gdy wsiadają lub wysiadają z niej pasażerowie lub gdy znajdują się oni w tylnej części (w pobliżu rufy) łodzi. Przełączenie silnika na bieg jałowy nie jest wystarczające. Należy stosować kamizelki i koła ratunkowe. INFORMACJE OGÓLNE Federalne prawo wymaga, aby była to zatwierdzona przez Straż Ochrony Wybrzeża USA kamizelka ratunkowa (osobisty sprzęt unoszący na wodzie), właściwe dopasowana i łatwo dostępna dla każdej osoby na pokładzie, łącznie z poduszką lub kołem ratunkowym. Zalecamy, aby każda osoba w trakcie przebywania na łodzi przez cały czas nosiła kamizelkę ratunkową. Należy przeszkolić inną osobę w zakresie sterowania łodzią. 10 pol

19 Co najmniej jedną osobę spośród pasażerów należy przeszkolić w zakresie podstaw uruchamiania i obsługi silnika oraz sterowania łodzią, na wypadek gdyby sterujący utracił zdolność kierowania łodzią lub wypadł za burtę. Nie przeciążać łodzi. Dla większości łodzi wyznaczono i podano w ateście maksymalne obciążenie (ładowność)(informacje zawiera znajdująca się na łodzi plakietka z danymi dotyczącymi ładowności). Zapoznać się z ograniczeniami dotyczącymi obsługi i ładowności łodzi. Dowiedzieć się, czy łódź będzie unosić się na wodzie, jeśli jest pełna wody. Jeżeli masz wątpliwości, skontaktuj się z autoryzowanym dealerem Mercury Marine lub producentem łodzi. Sprawdzić, czy wszyscy pasażerowie są prawidłowo rozmieszczeni. Nie należy pozwalać na siadanie lub stawanie na żadnej z części łodzi, która nie jest do tego przeznaczona. Obejmuje to tylne powierzchnie siedzeń, górne krawędzi nadburcia, dziób, pomosty, podniesione siedzenia do łowienia ryb i wszelkie obrotowe siedzenia do łowienia ryb. Pasażerom nie wolno siedzieć ani podróżować w żadnym miejscu, w którym nagłe nieoczekiwanie przyspieszenie, nagłe zatrzymanie, nieoczekiwana utrata panowania nad łodzią lub nagły ruch łodzi mógłby spowodować wyrzucenie kogoś za burtę lub do łodzi. Przed wyruszeniem sprawdzić, czy wszyscy pasażerowie zajęli swoje miejsca. Nigdy nie obsługiwać łodzi pod wpływem alkoholu lub środków odurzających. Jest to prawnie zabronione. Alkohol, leki lub narkotyki obniżają zdolność właściwej oceny sytuacji i szybkiego reagowania. Zapoznać się z obszarem akwenu wodnego i unikać miejsc niebezpiecznych. Należy zachować ostrożność. Sterujący łodzią odpowiada prawnie za prowadzenie stałej obserwacji wzrokowej i nasłuchu. Sterujący musi mieć niezakłóconą niczym widoczność, szczególnie w kierunku do przodu. Pasażerowie, ładunek lub siedzenia do połowów nie mogą zasłaniać sterującemu pola widzenia, gdy łódź płynie z prędkością wyższą, niż na wolnych obrotach lub prędkością ślizgową. Obserwować innych, wodę i kilwater. Nigdy nie prowadzić łodzi bezpośrednio za narciarzem wodnym. Łódź poruszająca się z prędkością 40 km/h (25 mil na godzinę) wyprzedzi narciarza wodnego, który upadł do wody 61 m (200 stóp) przed łodzią w czasie 5 sekund. Należy uważać na osoby przewrócone na nartach wodnych. Gdy łodzi używa się do holowania narciarza wodnego lub podobnego sportu, w sytuacji gdy narciarz przewróci się, wracając po niego należy tak ustawić łódź, by narciarz znajdował się po stronie sterującego łodzią. Sterujący powinien cały czas obserwować osobę w wodzie; nie wolno podpływać tyłem do osób na nartach wodnych ani żadnych innych osób znajdujących się w wodzie. Należy zgłaszać wszelkie wypadki. INFORMACJE OGÓLNE Jeżeli łódź uczestniczyła w wypadku, sterujący jest prawnie zobowiązany do złożenia raportu z wypadku w odpowiedniej jednostce nadzorującej żeglugę. Wypadek z udziałem łodzi należy zgłosić, jeżeli 1) są ofiary śmiertelne lub mogą być ofiary śmiertelne, 2) obrażenia osób wymagają pomocy medycznej wykraczającej poza pierwszą pomoc, 3) uszkodzone zostały łodzie lub inne obiekty, a wartość szkód przekracza 500 dolarów lub 4) nastąpiło całkowite zniszczenie łodzi. O pomoc należy zwrócić się do pracowników miejscowego posterunku. pol 11

20 Zapisanie numeru seryjnego INFORMACJE OGÓLNE Ważne jest, aby zapisać i zachować numer seryjny. Numer seryjny znajduje się na silniku zaburtowym (patrz ilustracja). a XXXXXXXXX XXXXXXXX XXXX b a - b - c - Oznaczenie modelu Numer seryjny Znak Certified Europe (CE) (jeśli dotyczy) c Dane techniczne silnika czterosuwowego Verado 135/150/175/200 Modele Moc w KM Kilowaty 99, Zakres obr./min przy całkowicie otwartej przepustnicy Obroty jałowe na biegu jałowym obr./min Liczba cylindrów 4 Objętość skokowa cylindra Średnica cylindra Skok Luz zaworowy (silnik zimny) Zawór dolotowy Zawór wydechowy Zalecana świeca zapłonowa Odstęp świecy zapłonowej Rozmiar nakrętki sześciokątnej świecy zapłonowej 1731 cm sześc. (105,6 cid) 82 mm (3,23 cala) 82 mm (3,23 cala) 0,150-0,230 mm (0,0059-0,009 cala) 0,350-0,430 mm (0,0137-0,0169 cala) NGK ILFR6G-E 0,8 mm (0,0315 cala) 16 mm Przełożenie 2,08:1 Zalecana benzyna Zalecany olej Ilość oleju w skrzyni biegów obracającej się w prawą stronę Ilość oleju w skrzyni biegów obracającej się w lewą stronę Ilość oleju w silniku z wymianą filtru oleju Wymagany rodzaj akumulatora Patrz Paliwo i olej Patrz Paliwo i olej 970 ml (32,8 uncji) 900 ml (30,4 uncji) 6,0 litra (6,3 kwart am.) akumulator 12 V AGM (Absorbed Glass Mat) 1. Przy całkowicie rozgrzanym silniku. 12 pol

21 INFORMACJE OGÓLNE Modele Wymagana w USA (SAE) znamionowa wartość początkowa Wymagana międzynarodowa (EN) znamionowa wartość początkowa System kontroli emisji Dźwięk słyszany przez sternika (norma ICOMIA 39-94) dba 800 min. Marine Cranking Amps (MCA) z min. pojemnością rezerwową RC25 wartości znamionowej 135 minut 975 min. Cold Cranking Amps (CCA) z min. 65 amperogodz. (Ah) Elektroniczne sterowanie silnikiem (EC) 82,7 pol 13

22 INFORMACJE OGÓLNE Części silnika c b a d j i e f h g a - b - c - d - e - f - g - h - i - j - Otwór do płukania silnika Pomocniczy przełącznik odchylania Pokrywa górna Pokrywa dolna Odpływ oleju z silnika Płyta antywentylacyjna Skrzynia biegów Otwory wlotowe wody chłodzącej Obejmy pawęży Dźwignia blokady odchylania Wybór śruby napędowej Śruba silnika zaburtowego to jeden z najważniejszych elementów układu napędowego. Zły wybór śruby napędowej może znacząco negatywnie wpływać na zachowanie łodzi i może prowadzić do uszkodzenia silnika zaburtowego. 14 pol

23 INFORMACJE OGÓLNE Podczas wyboru śruby można skorzystać z pełnego asortymentu śrub z aluminium i stali nierdzewnej oferowanego przez Mercury Marine specjalnie zaprojektowanych dla tego silnika zaburtowego Aby zapoznać się z pełną ofertą produktów i wyszukać śrubę najlepiej dopasowaną do sposobu użytkowania, proszę wejść na stronę lub skontaktować się z najbliższym dealerem Mercury. WYBÓR POPRAWNEJ ŚRUBY W wyborze odpowiedniej śruby napędowej ważne jest zastosowanie dokładnego obrotomierza mierzącego prędkość obrotową silnika. Należy dobrać śrubę napędową do zastosowania w łodzi pozwalającą silnikowi pracować w podanym zakresie najwyższych obrotów. Podczas korzystania z łodzi z szybkością "cała naprzód" (całkowite otwarcie przepustnicy) w normalnych warunkach obciążenia, prędkość obrotowa silnika powinna mieścić się w górnej połowie zalecanego maksymalnego zakresu obrotów silnika. Zob. Dane techniczne. Jeśli obroty silnika przekraczają ten zakres, należy wybrać śrubę napędową o większym skoku skrzydeł w celu zmniejszenia prędkości obrotowej silnika. Jeśli obroty silnika znajdują się poniżej zalecanego zakresu, należy wybrać śrubę napędową o mniejszym skoku skrzydeł w celu zwiększenia prędkości obrotowej silnika. WAŻNE: Aby zapewnić odpowiednie dopasowanie, firma Mercury Marine zaleca stosowanie śrub napędowych i osprzętu do montażu marki Mercury lub Quicksilver. Śruby napędowe określa się przy pomocy następujących parametrów: średnica, skok skrzydeł, liczba skrzydeł oraz materiał. Średnica i skok są wytłoczone (wytopione) z boku lub na końcu piasty śruby napędowej. Pierwsza liczba oznacza średnicę śruby, a druga liczba oznacza jej skok. Na przykład, 14x19 oznacza śrubę napędową o średnicy 14 cali i skoku 19 cali. a b a - b - Średnica Skok - ruch podczas jednego obrotu. Poniżej przedstawiamy podstawowe informacje na temat śrub napędowych, pozwalające wybrać poprawną śrubę dla odpowiedniego zastosowania łodzi. Średnica - Średnica to odległość w poprzek wyobrażonego koła kreślonego przez śrubę podczas jej obrotów. Poprawną średnica dla każdej śruby określa konstrukcja napędu zaburtowego. Jednakże, jeśli dla tej samej wartości skoku dostępne jest więcej średnic niż jedna, należy używać śrub o większej średnicy dla ciężkich zastosowań, a śrub o mniejszej średnicy do lżejszych zastosowań. Skok - Skok to teoretyczna odległość w calach, o jaką śruba przemieszcza się do przodu podczas jednego obrotu. Skok można przyrównać do biegów w samochodzie. Im niższy bieg, tym szybciej samochód przyspiesza, ale osiągnie niższą prędkość maksymalną. Podobnie, śruba o mniejszym skoku szybciej przyspieszy, ale jej prędkość maksymalna będzie ograniczona. Im większy skok śruby, tym szybciej zwykle będzie mogła płynąć łódź, chociaż zwykle zmniejsza to przyspieszenie. pol 15

24 INFORMACJE OGÓLNE Określanie odpowiedniego skoku - Najpierw należy sprawdzić prędkość obrotową silnika po pełnym otwarciu przepustnicy w warunkach normalnego obciążenia. Jeśli prędkość obrotowa przy całkowicie otwartej przepustnicy mieście się w zalecanym zakresie, należy wybrać zamienną lub nową śrubę o takim samym skoku, jak aktualnie zamontowana. Zwiększenie skoku o 1 cal powoduje zmniejszenie prędkości obrotowej przy pełnym otwarciu przepustnicy o 150 do 200 obr./min. Zmniejszenie skoku o 1 cal powoduje zwiększenie prędkości obrotowej przy pełnym otwarciu przepustnicy o 150 do 200 obr./min. Zmiana z trójskrzydłowej śruby na śrubę czteroskrzydłową zwykle zmniejsza prędkość obrotową przy pełnym otwarciu przepustnicy o 50 do 100 obr./min. WAŻNE: Unikać uszkodzenia silnika. Nigdy nie należy używać śruby napędowej pozwalającej silnikowi na przekraczanie zalecanego zakresu prędkości obrotowej przy pełnym otwarciu przepustnicy w warunkach normalnego obciążenia. MATERIAŁ, Z JAKIEGO WYKONANO ŚRUBĘ NAPĘDOWĄ Większość śrub napędowych wytwarzanych przez firmę Mercury Marine wykonana jest z aluminium lub stali nierdzewnej. Aluminium jest odpowiednie do zastosowań ogólnych, a śruby aluminiowe stanową standardowe wyposażenie wielu nowych łodzi. Stal nierdzewna jest ponad pięciokrotnie trwalsza od aluminium i zwykle zapewnia zwiększenie przyspieszenia i prędkości maksymalnej dzięki lepszej sprawności projektowej. Ponadto dostępny jest szerszy wybór rozmiarów i stylów śrub ze stali nierdzewnej, co pozwala na osiągnięcie maksymalnych osiągów przez łódź. ŚRUBY TRÓJSKRZYDŁOWE KONTRA ŚRUBY CZTEROSKRZYDŁOWE Choć obie wersje są dostępne w wielu rozmiarach i mogą być wykonane z aluminium i ze stali nierdzewnej, śruby trójskrzydłowe i czteroskrzydłowe mają różną charakterystykę pracy. Ogólnie rzecz biorąc, śruby trójskrzydłowe oferują dobre ogólne osiągi i wyższą prędkość maksymalną w porównaniu z śrubami czteroskrzydłowymi. Jednakże, śruby czteroskrzydłowe zwykle szybciej przechodzą w ślizg i są sprawniejsze przy prędkościach podróżnych. 16 pol

25 TRANSPORT Przewożenie łodzi/silnika zaburtowego na przyczepie Łódź należy umieścić na przyczepie tak, aby silnik zaburtowy był skierowany w dół (pozycja pionowa, robocza). Jeżeli wymagany jest dodatkowy prześwit pod pojazdem, silnik należy unieść do góry za pomocą specjalnego mechanizmu podnośnikowego. W celu uzyskania szczegółowych zaleceń należy zwrócić się do lokalnego dealera. W przypadku jazdy po przejazdach kolejowych, drogach dojazdowych i podskakiwania przyczepy na nierównościach konieczny jest większy prześwit pod przyczepą WAŻNE: Nie należy liczyć na to, że system wspomagania trymowania/odchylania lub podpórka odchylania zapewni właściwy prześwit pod przyczepą. Podpórka odchylania silnika zaburtowego nie jest przeznaczona do podtrzymywania silnika podczas przewożenia go na przyczepie. Włączyć bieg do przodu. Zapobiegnie to swobodnemu obracaniu się śruby napędowej. pol 17

26 Wymagania dotyczące paliwa WAŻNE: Zastosowanie niewłaściwej benzyny może spowodować uszkodzenie silnika. Uszkodzenie silnika spowodowane zastosowaniem niewłaściwej benzyny traktowane jest jako niewłaściwe użycie silnika i nie będzie objęte ograniczoną gwarancją. LICZBA OKTANOWA PALIWA Silniki zaburtowe Mercury działają poprawnie przy zastosowaniu głównych marek benzyn bezołowiowych spełniających poniższe wymagania: USA i Kanada - Minimalna liczba oktanowa 87 (R+M)/2 w przypadku większości modeli. W przypadku większości modeli dopuszczalne jest również stosowanie benzyny Premium 91 (R+M)/2. Nie stosować benzyny z ołowiem. Poza USA i Kanadą - Minimalna liczba oktanowa 91 RON w przypadku większości modeli. W przypadku wszystkich modeli dopuszczalne jest również stosowanie benzyny Premium 95 RON. Nie stosować benzyny z ołowiem. ZASTOSOWANIE BENZYNY O ZMIENIONEJ FORMULE (NATLENIANEJ) (TYLKO USA) Stosowanie benzyny o zmienionej formule jest wymagane w niektórych regionach Stanów Zjednoczonych i jest dopuszczalne w przypadku silników Mercury Marine. Jedynym oksygenatem obecnie używanym w USA jest alkohol (etanol, metanol lub butanol). BENZYNA ZAWIERAJĄCA ALKOHOL Mieszaniny paliwa z butanolem Bu16 Mieszaniny paliwa z butanolem w stężeniu do 16,1% (Bu16), spełniające opublikowane wymagania silników Mercury Marine dotyczące paliwa, są dopuszczalnym substytutem benzyny bezołowiowej. Aby uzyskać dokładne zalecenia na temat części układu paliwowego (zbiorników paliwa, przewodów i łączników), należy skontaktować się z producentem łodzi. Mieszaniny paliwa z metanolem i etanolem WAŻNE: Elementy układu paliwowego w silnikach Mercury Marine są odporne na działanie alkoholu (metanolu lub etanolu) w stężeniu do 10% w benzynie. Układ paliwowy używanej łodzi może nie być odporny na takie stężenie alkoholu. Aby uzyskać dokładne zalecenia na temat części układu paliwowego (zbiorników paliwa, przewodów i łączników), należy skontaktować się z producentem łodzi. Należy mieć świadomość tego, że benzyna zawierająca metanol lub etanol może spowodować nasilenie się poniższych zjawisk: Korozja części metalowych Zużycie części gumowych i z tworzywa sztucznego Przenikanie paliwa przez przewody gumowe PALIWO I OLEJ Prawdopodobieństwa rozdzielenia się faz (rozdzielenia się wody i alkoholu z benzyny znajdującej się w zbiorniku paliwa)! OSTRZEŻENIE Wyciek paliwa stwarza zagrożenie pożarem lub wybuchem, co może być przyczyną poważnych obrażeń lub śmierci. Systematycznie należy sprawdzać, czy podzespoły układu paliwowego są szczelne, czy nie są zmiękczone, stwardniałe, spęczniałe lub nie wykazują śladów korozji, szczególnie po okresie przechowywania. Każdy objaw wycieku lub uszkodzenia wymaga wymiany części przed dalszą eksploatacją silnika. WAŻNE: Podczas stosowania benzyny, która zawiera lub może zawierać metanol lub etanol, należy koniecznie zwiększyć częstotliwość kontroli pod kątem wycieków i zjawisk nietypowych. 18 pol

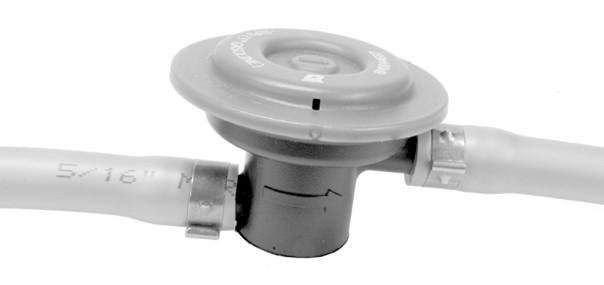

27 PALIWO I OLEJ WAŻNE: W przypadku eksploatowania silnika Mercury Marine z benzyną zawierającą metanol lub etanol należy unikać przechowywania benzyny w zbiorniku paliwa przez dłuższy czas. Pojazdy zwykle zużywają paliwo z domieszkami, zanim takie paliwo zdąży zaabsorbować na tyle dużo wilgoci, aby spowodować problemy; łodzie natomiast często pozostają nieużywane wystarczająco długo, aby fazy paliwa zdążyły się rozdzielić. W czasie magazynowania może dochodzić do korozji wewnętrznej, jeśli alkohol zmyje ochronny film olejowy z wewnętrznych części. Dodatki do oleju Aby zminimalizować zjawisko gromadzenia się osadów w silniku, zalecane jest dodawanie podczas tankowania w trakcie sezonu dodatku do paliwa Quickleen Engine Treatment firm Mercury lub Quicksilver. Dodatek należy stosować zgodnie z instrukcjami podanymi na pojemniku. Wymaganie dotyczące przewodu paliwowego o niskim stopniu przesiąkania Wymagane dla silników zaburtowych na sprzedaż, sprzedanych lub oferowanych w sprzedaży na terenie USA. Agencja Ochrony Środowiska (EPA) wymaga, aby każdy silnik zaburtowy wyprodukowany po 1 stycznia 2009 r. był wyposażony w główny przewód paliwowy o niskim stopniu przesiąkania, łączący zbiornik paliwa z silnikiem zaburtowym. Przewód o niskim stopniu przesiąkania USCG typ B1-15 lub typ A1-15, zgodnie z definicją nieprzekraczający 15/gm²/24 godz. z paliwem CE 10 przy temp. 23, zgodnie z SAE J 1527 przewód paliwowy do zastosowania w łodziach. Wymogi EPA dotyczące przenośnych zbiorników paliwa pod ciśnieniem Agencja Environmental Protection Agency (EPA) wymaga, by przenośne układy paliwowe wyprodukowane po 1 stycznia 2011 do użytku z silnikami zaburtowymi były całkowicie szczelne (pod ciśnieniem) do ciśnienia wynoszącego 34,4 kpa (5,0 psi). Niniejsze zbiorniki mogą zawierać: Wlot powietrza, który otwiera się w momencie powstania podciśnienia w zbiorniku. Wylot powietrza, który otwiera się jeśli ciśnienie przekracza 34,4 kpa (5,0 psi). Wymogi dotyczące zaworów dozujących paliwo (FDV) Jeśli wykorzystywany jest zbiornik paliwa pod ciśnieniem wymagane jest zamontowanie zaworu dozującego paliwo w przewodzie paliwowym pomiędzy zbiornikiem paliwa a silnikiem. Zawór dozujący paliwo nie pozwala, by paliwo pod ciśnieniem dostało się do silnika powodując zalanie układu paliwowego lub rozlanie paliwa. Zawór dozujący paliwo jest wyposażony w ręczne zwolnienie. Ręczne zwolnienie może zostać użyte (wepchnięte), by otworzyć (ominąć) zawór w przypadku zablokowania paliwa w zaworze. a b a - b - c - Zawór dozujący paliwo zamontowany w przewodzie paliwa pomiędzy zbiornikiem paliwa a silnikiem Ręczne zwolnienie Otwory wentylacyjne/odprowadzające wodę c Przenośny zbiornik paliwa pod ciśnieniem firmy Mercury Marine Firma Mercury Marine wyprodukowała nowy przenośny zbiornik paliwa pod ciśnieniem spełniający wymogi agencji EPA. Niniejsze zbiorniki paliwa są dostępne jako akcesorium lub jako wyposażenie określonych modeli z przenośnymi silnikami zaburtowymi. pol 19

28 CECHY SPECJALNE PRZENOŚNEGO ZBIORNIKA PALIWA Zbiornik paliwa jest wyposażony w dwudrożny zawór, który umożliwia dopływ powietrza gdy paliwo jest zasysane do silnika oraz otwiera się do atmosfery w momencie, gdy ciśnienie wewnętrzne w zbiorniku przekracza 34,4 kpa (5,0 psi). Charakterystyczne syczenie może być słyszalne w czasie wypuszczania ciśnienia do atmosfery. Jest to normalne zjawisko. Zbiornik paliwa jest wyposażony w zawór dozujący paliwo, który nie pozwala, by paliwo pod ciśnieniem dostało się do silnika powodując zalanie układu paliwowego lub rozlanie paliwa. Podczas zakręcania korka wlewu paliwa obracać korkiem w prawo, do czasu usłyszenia charakterystycznego kliknięcia. Oznacza to, że korek jest dokręcony. Wbudowany element zapobiega przekręceniu. Zbiornik paliwa jest wyposażony w ręczną śrubę odpowietrzającą, która powinna być dokręcona w czasie transportu, a odkręcona w czasie pracy i odkręcania korka. Ponieważ uszczelnione zbiorniki paliwa nie posiadają wentylacji będą się rozszerzały i kurczyły wraz z rozszerzaniem i kurczeniem się paliwa zgodnie z cyklami nagrzewania/chłodzenia powietrza zewnętrznego. Jest to normalne zjawisko. OKRĘCANIE KORKA WLEWU PALIWA PALIWO I OLEJ a b a - b - c - Korek wlewu paliwa Ręczna śruba odpowietrzająca Zapadka blokująca c WAŻNE: Zbiornik może być pod ciśnieniem. Obrócić korek wlewu o 1/4 obrotu, by wypuścić ciśnienie przed otwarciem. 1. Otworzyć ręczną śrubę odpowietrzającą znajdującą się na korku wlewu paliwa. 2. Obracać korkiem do momentu, gdy zetknie się z zapadką blokującą. 3. Wcisnąć zapadkę blokującą. Obrócić korek wlewu o 1/4 obrotu, by wypuścić ciśnienie. 4. Ponownie nacisnąć zapadkę blokującą i odkręcić korek. INFORMACJE DOTYCZĄCE UŻYTKOWANIA PRZENOŚNEGO ZBIORNIKA PALIWA POD CIŚNIENIEM 1. Podczas zakręcania korka wlewu paliwa obracać korkiem w prawo, do czasu usłyszenia charakterystycznego kliknięcia. Oznacza to, że korek jest dokręcony. Wbudowany element zapobiega przekręceniu. 2. Odkręcić ręczną śrubę odpowietrzającą na korku w czasie pracy i odkręcania korka. Do transportu należy zakręcić śrubę. 3. Przewody paliwowe wyposażone w szybkozłączki: odłączyć przewód paliwa od silnika lub zbiornika, gdy nie jest użytkowany. 4. Postępować zgonie z procedurą Napełnianie zbiornika paliwa podczas uzupełniania paliwa. 20 pol

29 Napełnianie zbiornika paliwa PALIWO I OLEJ! OSTRZEŻENIE Zapalenie się lub wybuch benzyny grozi kalectwem lub śmiercią. Zachować ostrożność podczas tankowania paliwa. Należy zawsze wyłączać silnik; nie wolno palić papierosów ani dopuszczać do obecności iskier lub płomienia w pobliżu miejsca napełniania zbiorników paliwa. Zbiorniki paliwa należy napełniać na otwartej przestrzeni, z dala od źródeł ciepła, iskier i otwartego ognia. Aby napełnić zbiorniki przenośne, należy zdjąć je z łodzi. Przed napełnianiem zbiorników paliwa należy zawsze zatrzymać silnik. Nie wolno napełniać zbiorników paliwa do pełna. Należy pozostawić przestrzeń równą około 10% pojemności zbiornika nienapełnioną. Paliwo zwiększa swą objętość wraz ze wzrostem temperatury i w przypadku całkowitego napełnienia zbiornika może wyciec pod działaniem ciśnienia. UMIESZCZANIE PRZENOŚNEGO ZBIORNIKA PALIWA NA ŁODZI Umieścić zbiornik paliwa na łodzi, tak aby podczas zwykłej eksploatacji łodzi odpowietrznik znajdował się powyżej poziomu paliwa. Zalecenia dotyczące oleju silnikowego Do stosowania w każdej temperaturze zalecana jest atestowana przez NMMA FC-W mieszanka syntetyczna olejów silnikowych Mercury Verado do silników czterosuwowych SAE 25W-40. Opcjonalnie można zastosować atestowany przez NMMA FC-W mineralny olej Mercury lub Quicksilver 25W-40 do silników czterosuwowych. Jeśli zalecane atestowane przez NMMA FC-W oleje Mercury lub Quicksilver nie są dostępne, należy stosować atestowany przez NMMA FC-W olej do silników zaburtowych czterosuwowych o podobnej lepkości, pochodzący od jednego z wiodących producentów. WAŻNE: Stosowanie olejów niezawierających detergentów, mieszanek o różnej lepkości (innych niż atestowany przez NMMA FC-W olej Mercury lub Quicksilver lub atestowany przez NMMA FC-W olej pochodzący od jednego z wiodących producentów), olejów syntetycznych, olejów o niskiej jakości oraz olejów zawierających dodatki stałe nie jest zalecane MERCURY VERADO ENGINE OIL F C SAE 25W Sprawdzanie i uzupełnianie oleju silnikowego WAŻNE: Nie przepełniać. Odchylić silnik zaburtowy na zewnątrz/w górę poza położenia pionowe i pozostawić w tej pozycji na około jedną minutę, aby olej spłynął z powrotem do miski olejowej. Podczas sprawdzania poziomu oleju silnik powinien być odchylony do pionu (tj. w położeniu nieodchylonym). W celu uzyskania dokładnego odczytu poziom oleju należy sprawdzać tylko, gdy silnik jest zimny lub nie pracował co najmniej przez ostatnią godzinę. pol 21

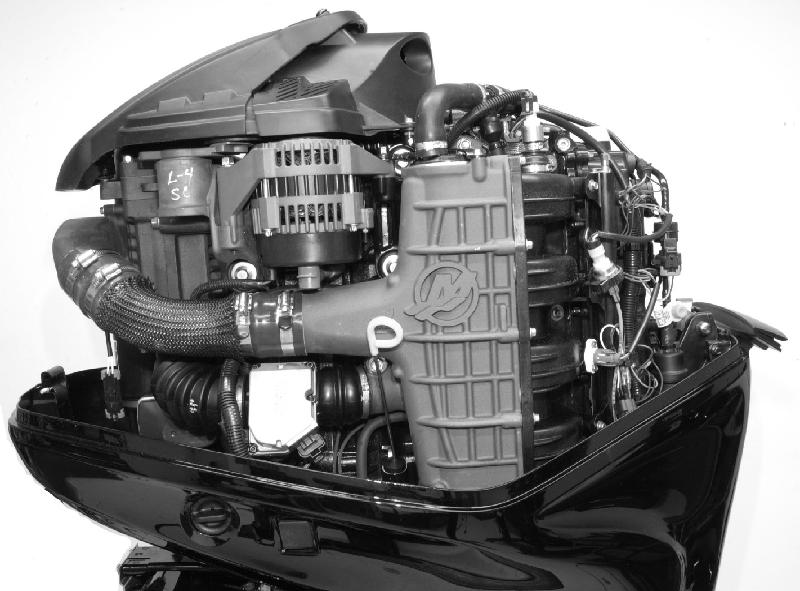

30 1. Przed uruchomieniem (zimnego silnika) odchylić silnik na zewnątrz/w górę poza pozycję pionową, aby olej spłynął z powrotem do miski olejowej. Pozostawić silnik w pozycji odchylonej na około jedną minutę. 2. Ustawić silnik w pozycji pionowej (roboczej). PALIWO I OLEJ 3. Zdjąć górną pokrywę. Zob. Konserwacja Zdejmowanie i montaż górnej pokrywy. 4. Wyciągnąć pręt wskaźnika. Koniec wskaźnika należy wytrzeć czystą szmatką lub ręcznikiem i włożyć go z powrotem do końca. 5. Wyciągnąć ponownie wskaźnik i sprawdzić poziom oleju. Poziom oleju powinien znajdować się w zakresie roboczym (obszar zakreskowany). WAŻNE: Nie należy nalewać oleju aż do górnej granicy zakresu roboczego (obszar zakreskowany). Poziom oleju jest prawidłowy, o ile znajduje się on w zakresie roboczym (obszar zakreskowany). a a - Zakres roboczy poziomu oleju 6. Jeśli poziom oleju znajduje się poniżej zakresu roboczego (obszar zakreskowany), należy zdjąć korek wlewu oleju i dodać około 500 ml (16 uncji) właściwego oleju do silników zaburtowych. Odczekać kilka minut, aż dolana ilość oleju spłynie do miski olejowej i sprawdzić poziom za pomocą wskaźnika prętowego. Powtórzyć proces, dopóki poziom oleju nie znajdzie się w zakresie roboczym (obszar zakreskowany). Nie należy podejmować prób nalewania oleju aż do górnej granicy zakresu roboczego (obszar zakreskowany) pol

31 WAŻNE: Należy sprawdzić, czy olej nie jest zanieczyszczony. Olej zanieczyszczony wodą ma mleczny kolor, olej zanieczyszczony paliwem wydziela silny zapach paliwa. Jeśli zauważone zostanie zanieczyszczenie oleju, silnik należy przekazać do przeglądu. 7. Wepchnąć pręt wskaźnika do końca. 8. Ponownie założyć korek wlewu oleju i dokręcić ręcznie. 9. Ponownie założyć pokrywę górną. PALIWO I OLEJ pol 23

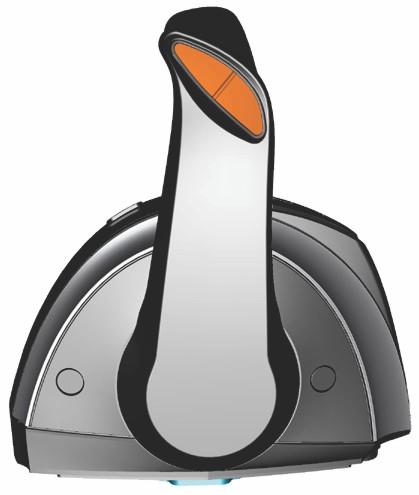

32 FUNKCJE I ELEMENTY STEROWANIA Elementy sterujące do montażu na panelu i ich obsługa 1. Poruszanie manetką umożliwia sterowanie zmianą biegów i przepustnicą. Należy popchnąć manetkę do przodu z położenia neutralnego do pierwszej pozycji ustalonej, aby ruszyć do przodu. Dalsze przesuwanie manetki do przodu powoduje zwiększanie prędkości. Przesunięcie manetki do tyłu z położenia neutralnego do pierwszej pozycji ustalonej powoduje ruszenie do tyłu. Dalej pchać do tyłu, aby zwiększyć prędkość. N F R Blokada zmiany biegów aby włączyć bieg, należy nacisnąć blokadę zmiany biegów. Blokada zmiany biegów musi być naciśnięta podczas przestawiania manetki z pozycji jałowej Przełącznik trymowania (jeśli należy do wyposażenia) naciśnięcie przełącznika trymowania zapewnia przechylenie silnika w górę lub w dół pol

33 FUNKCJE I ELEMENTY STEROWANIA 4. Przycisk przepustnicy umożliwia osobie sterującej łodzią zwiększenie prędkości obrotowej silnika na czas rozgrzewania bez potrzeby załączania biegu. Aby aktywować przepustnicę, należy ustawić manetkę w pozycji neutralnej. Nacisnąć przycisk przepustnicy, przesuwając manetkę w pozycję ustaloną naprzód. Sygnał dźwiękowy oznacza, że została aktywowana przepustnica. Zwiększać stopień otwarcia przepustnicy, aby zwiększyć obroty silnika. Aby wyłączyć bieg, ustawić manetkę z powrotem w położeniu neutralnym. Obroty są ograniczone, co zapobiega uszkodzeniu silnika Przycisk włączania/wyłączania umożliwia sterującemu łodzią włączenie/wyłączenie silnika bez użycia kluczyka. Aby możliwe było uruchomienie silnika, włącznik zapłonu musi znajdować się w pozycji włączonej ( ON") Wyłącznik ściągacza linowego wyłącza zapłon zawsze, kiedy operator (jeśli ma podłączony ściągacz) oddali się od swego miejsca na tyle, że wyłącznik uruchomi się. a - Wyłącznik ściągacza linowego a Wkręt regulacji oporu manetki za pomocą tego wkrętu można zwiększać lub zmniejszać opór manetki (osłona musi być zdjęta). Zabezpieczy to przed niepożądanym przemieszczaniem się manetki w burzliwej wodzie. Wkręt należy dokręcić (zgodnie z kierunkiem ruchu wskazówek zegara), aby zwiększyć opór, lub odkręcić (przeciwnie do kierunku ruchu wskazówek zegara), aby go zmniejszyć. Wyregulować aż do uzyskania żądanego oporu. pol 25

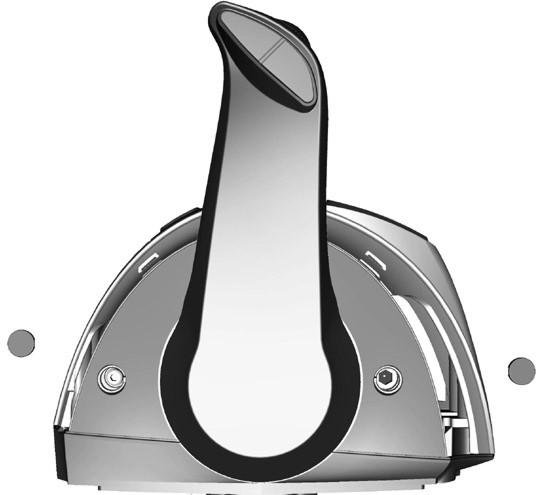

34 FUNKCJE I ELEMENTY STEROWANIA 8. Wkręt regulacji oporu pozycji ustalonej ten wkręt umożliwia zwiększanie lub zmniejszanie siły potrzebnej do poruszenia manetki z pozycji ustalonej (osłona musi być zdjęta). Obrócenie wkrętu zgodnie z kierunkiem ruchu wskazówek zegara zwiększy opór. Wyregulować aż do uzyskania żądanego oporu. a - Wkręt regulacji oporu pozycji ustalonej a - + b - Wkręt regulacji oporu manetki b 5171 Elementy sterujące do montażu w konsoli na podstawie i ich obsługa KONSOLA Z JEDNĄ MANETKĄ DTS SLIM BINNACLE FUNKCJE I OBSŁUGA 1. Poruszanie manetką umożliwia sterowanie zmianą biegów i przepustnicą. Aby ruszyć do przodu, należy popchnąć manetkę do przodu z położenia neutralnego do pierwszej pozycji ustalonej. Dalsze przesuwanie manetki do przodu powoduje zwiększanie prędkości. Przesunięcie manetki do tyłu z położenia neutralnego do pierwszej pozycji ustalonej powoduje ruszenie do tyłu. Dalsze ciągnięcie do tyłu powoduje zwiększanie prędkości. 2. Przełącznik trymowania (jeśli jest na wyposażeniu) W przypadku użycia przełącznika wspomagania trymowania na manetce elektronicznego układu zdalnego sterowania (ERC), moduł poleceń układu DTS wykryje zamknięcie obiegu trymowania w górę lub w dół. Moduł poleceń układu DTS generuje sygnał i przesyła go do modułu PCM. Moduł PCM zamyka obwód uziemienia podłączony do przekaźnika trymowania w górę lub w dół. b a - b - c - d - Do przodu Położenie neutralne Do tyłu Przełącznik trymowania a d c pol

35 FUNKCJE I ELEMENTY STEROWANIA 3. Wkręt regulacji oporu pozycji ustalonej służy do zwiększania lub zmniejszania siły wymaganej do poruszenia manetki z pozycji ustalonej. Obrócenie wkrętu zgodnie z kierunkiem ruchu wskazówek zegara zwiększy opór. Wyregulować aż do uzyskania żądanego oporu. 4. Wkręt regulacji oporu manetki służy do zwiększania lub zmniejszania oporu manetki. Umożliwia to zabezpieczenie przed niepożądanym przemieszczaniem się manetki w burzliwej wodzie. Wkręt należy dokręcić (zgodnie z kierunkiem ruchu wskazówek zegara), aby zwiększyć opór, lub odkręcić (przeciwnie do kierunku ruchu wskazówek zegara), aby go zmniejszyć. Wyregulować aż do uzyskania żądanego oporu. a - Zatyczki (2) b - Regulacja oporu pozycji ustalonej c - Regulacja oporu manetki a b c UWAGA: Opór manetki i pozycji ustalonej może wymagać okresowej regulacji za pomocą wkrętów regulacyjnych. Funkcje cyfrowej przepustnicy i zmiany biegów (DTS) Układ DTS udostępnia kilka różnych trybów operacyjnych dla manetek elektronicznego układu zdalnego sterowania (ERC). a STOP/ START b h N g f DOCK TRANSFER THROTTLE - ONLY c d e ERC montowane w konsoli na podstawie pol 27

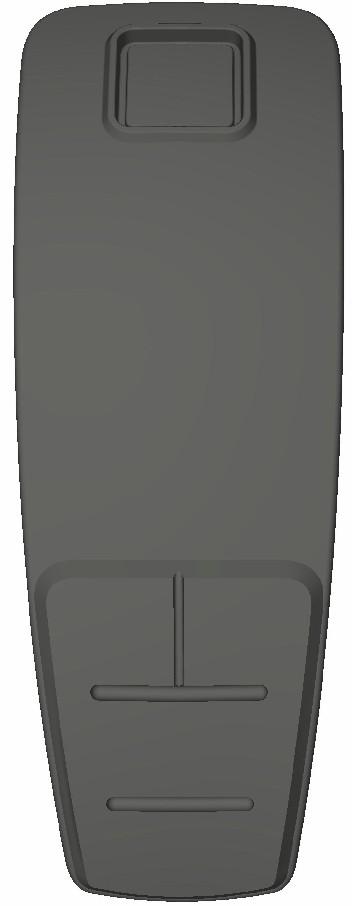

36 FUNKCJE I ELEMENTY STEROWANIA Pozycja Element sterowania Funkcja a b Trymownie (dźwignia) Przycisk Stop/Start" Służy do podnoszenia i opuszczania silnika w celu uzyskania najlepszej wydajności lub podczas pływania po płytkich wodach, transportu na przyczepie itp. Pozwala sternikowi uruchomić lub zatrzymać silnik bez użycia stacyjki. Aby przełącznik uruchamiania/zatrzymywania zadziałał, kluczyk w stacyjce musi być ustawiony w pozycji pracy. c Przycisk Transfer" Umożliwia przeniesienie sterowania łodzią na inny ster. d e +" f " g h Przycisk Throttleonly" Przycisk Dock" Dioda biegu neutralnego PRZENIESIENIE STERU Umożliwia osobie sterującej łodzią zwiększenie prędkości obrotowej silnika na czas rozgrzewania bez potrzeby wrzucania biegu. Zwiększa wartość ustawień jasności manipulatora CAD, wyświetlacza VesselView oraz wskaźników SmartCraft. Zmniejsza wartość ustawień jasności manipulatora CAD, wyświetlacza VesselView oraz wskaźników SmartCraft. Zmniejsza wydajność przepustnicy sterowanej dźwignią do około 50% normalnego otwarcia. Zapala się, gdy wybrano bieg jałowy. W trybie przepustnicy kontrolki pulsują. Niektóre łodzie umożliwiają sterowanie z więcej niż jednego miejsca. Miejsca takie zwane są zwykle sterami lub stacjami. Przeniesienie steru oznacza zmianę miejsca sterowania z jednego steru (stacji) na inny.! OSTRZEŻENIE Utrata kontroli nad łodzią grozi kalectwem lub śmiercią. Osoba sterująca łodzią nie może nigdy opuszczać aktywnej stacji podczas pracy silnika na biegu. Przeniesienie steru można przeprowadzać tylko, jeśli przy obu stacjach znajdują się osoby sterujące. Przeniesienie steru przez jedną osobę jest dopuszczalne wyłącznie na biegu jałowym. Funkcja przeniesienia steru umożliwia sterującemu łodzią wybór steru, który odpowiada za sterowanie łodzią. Aby możliwe było rozpoczęcie przeniesienia steru, manetki ERC na sterze aktywnym oraz na sterze, który ma zostać aktywowany, muszą zostać ustawione w pozycji neutralnej. UWAGA: Jeśli manetki ERC nie znajdują się w pozycji neutralnej, rozlegnie się sygnał dźwiękowy, a próba przeniesienia steru nie powiedzie się. Należy ustawić manetki w pozycji neutralnej, a następnie spróbować ponownie. Jeśli po rozpoczęciu procedury przeniesienia steru nastąpi próba aktywacji innych funkcji sterowniczych lub nawigacyjnych, na ekranie VesselView pojawić się mogą kody usterek. Aby usunąć kody usterek, konieczne może być ponowne przekręcenie kluczyka w stacyjce, a następnie ponowienie procedury przeniesienia steru. Aby uniknąć wystąpienia kodów usterek, należy się upewnić, że wszelkie inne czynności sterownicze lub nawigacyjne wykonywane są dopiero po zakończeniu procedury przeniesienia steru. UWAGA Manetki ERC muszą się znajdować w pozycji neutralnej, aby przeniesienie steru było możliwe. W pozycji neutralnej łódź może dryfować i zderzyć się z pobliskimi obiektami, co grozi uszkodzeniem. Podczas przenoszenia steru należy więc zachować należytą ostrożność. Aby uniknąć uszkodzenia łodzi, należy zachować szczególną ostrożność podczas prób przenoszenia steru gdy łódź znajduje się w pobliżu przystani, doków, innych obiektów stałych lub innych łodzi. 28 pol

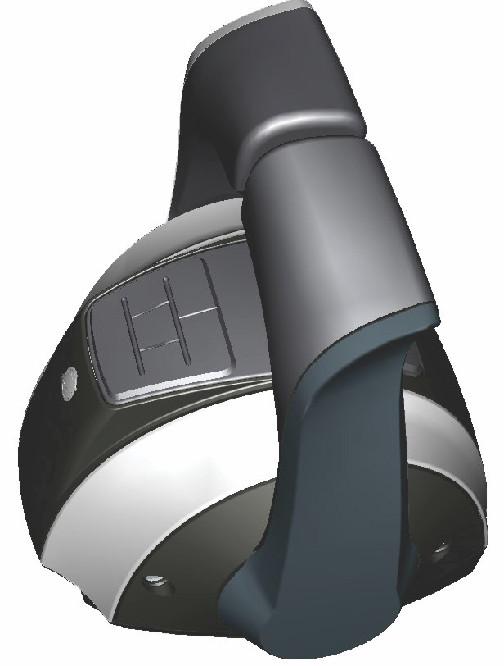

37 FUNKCJE I ELEMENTY STEROWANIA POLECENIE PRZENIESIENIA STERU UWAGA: Każdy ruch manetek ERC po naciśnięciu przycisku TRANSFER" powoduje przerwanie procedury przeniesienia steru. Rozbrzmiewa wtedy pojedynczy sygnał dźwiękowy oraz gaśnie przycisk TRANSFER, co oznacza przerwanie procedury. Aby wydać polecenie przeniesienia sterowania łodzią z jednego steru na inny, należy: 1. Na sterze, którego aktywacja jest pożądana i którego manetki ERC znajdują się w pozycji neutralnej, nacisnąć raz przycisk TRANSFER". Po naciśnięciu przycisku TRANSFER" włączy się dioda przycisku przeniesienia i wygenerowany zostanie pojedynczy sygnał dźwiękowy potwierdzający nadchodzące przeniesienie. DOCK TRANSFER THROTTLE - ONLY Przycisk TRANSFER (Przeniesienie) UWAGA: Jeśli manetki ERC sterów nie znajdują się w pozycji neutralnej, rozbłysną kontrolki pozycji neutralnej. Należy przesunąć wszystkie manetki ERC do pozycji neutralnej, co powinno spowodować zaprzestanie błyskania kontroli biegu neutralnego. 2. Gdy zapalona jest zarówno dioda przycisku TRANSFER", jak i dioda pozycji neutralnej, należy po raz drugi nacisnąć przycisk TRANSFER", aby ukończyć procedurę przeniesienia steru. 3. Po zakończeniu przeniesienia steru wygenerowany zostanie kolejny sygnał dźwiękowy, a dioda funkcji przeniesienia zgaśnie. UWAGA: Jeśli przeniesienie steru nie zostało zakończone w przeciągu 10 sekund, żądanie zostanie automatycznie anulowane. Zostanie wówczas wyemitowany podwójny sygnał dźwiękowy, a funkcja sterowania pozostanie przy aktualnie aktywnym sterze. Ponowne naciśnięcie przycisku TRANSFER" spowoduje ponowne rozpoczęcie przeniesienia steru. 4. Ster, na którym wydano polecenie przeniesienia, jest teraz aktywny i odpowiada za sterowanie łodzią. FUNKCJA WYŁĄCZNOŚCI PRZEPUSTNICY Funkcja wyłączności przepustnicy umożliwia osobie sterującej łodzią zwiększenie prędkości obrotowej silnika na czas rozgrzewania bez potrzeby załączania biegu. Aby włączyć tryb wyłączności przepustnicy, należy DOCK TRANSFER THROTTLE - ONLY Przycisk wyłączności przepustnicy 1. Ustawić dźwignię ERC w położeniu neutralnym. pol 29

38 2. Nacisnąć przycisk THROTTLE ONLY". Zaświeci się kontrolka na przycisku, natomiast kontrolki biegu neutralnego będą migać. 3. Przesunąć jedną z manetek ERC do pozycji biegu. Przy każdym włączeniu lub wyłączeniu biegu w trybie przepustnicy za pomocą dźwigni zostanie wyemitowany sygnał ostrzegawczy, jednakże silniki będą nadal pracować na biegu neutralnym. 4. Prędkość obrotowa silników może zostać zwiększona. UWAGA: Naciśnięcie przycisku THROTTLE ONLY", gdy dźwignia ERC nie znajduje się w położeniu neutralnym, spowoduje zgaszenie kontrolki na przycisku, natomiast tryb przepustnicy pozostanie aktywny. Aby wyłączyć tryb przepustnicy, należy ustawić dźwignię ERC w położeniu neutralnym. Aby włączyć tryb wyłączności przepustnicy: 1. Ustawić dźwignię ERC w położeniu neutralnym. Tryb wyłączności przepustnicy nie zostanie wyłączony, jeśli dźwignia ERC nie znajduje się w położeniu neutralnym. 2. Nacisnąć przycisk THROTTLE ONLY". Kontrolka na przycisku zgaśnie. 3. Kontrolka trybu neutralnego przestanie błyskać i pozostanie włączona. DOKOWANIE FUNKCJE I ELEMENTY STEROWANIA Praca w trybie Dock pozwala ograniczyć wydajność przepustnicy do około 50% normalnego otwarcia, co umożliwia dokładniejsze sterowanie mocą silnika przy manewrowaniu na ograniczonej przestrzeni. Jeśli manewrowanie łodzią wymaga większej mocy w sytuacjach, gdy warunki środowiskowe wiążą się z koniecznością zastosowania większego pędu, należy wyłączyć tryb Dock, aby przywrócić pełną sterowność przepustnicy za pomocą elementu sterującego silnika. DOCK TRANSFER THROTTLE - ONLY Przycisk DOCK 30 pol

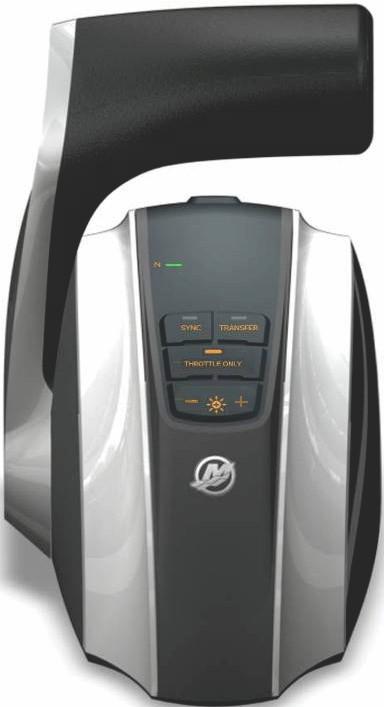

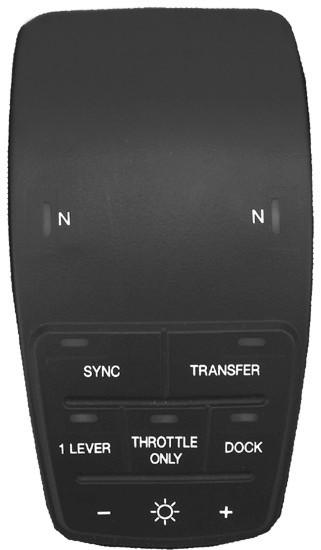

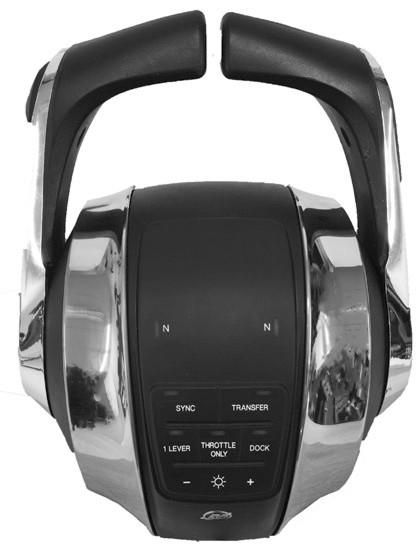

39 Elementy sterujące konsoli pilota z dwiema manetkami i ich obsługa DWUMANETKOWY SYSTEM ELEKTRONICZNEGO ZDALNEGO STEROWANIA (ERC) OBSŁUGA I REGULACJA Obsługa FUNKCJE I ELEMENTY STEROWANIA Manetka elektronicznego zdalnego sterowania ERC służy do kontroli zmiany biegów i przepustnicy. Należy popchnąć manetkę do przodu z położenia neutralnego do pierwszej pozycji ustalonej, aby ruszyć do przodu. Dalsze przesuwanie manetki do przodu powoduje zwiększanie prędkości. Przesunięcie manetki z położenia przedniego do neutralnego powoduje zmniejszenie prędkości i zatrzymanie się łodzi. Przesunięcie manetki do tyłu z położenia neutralnego do pierwszej pozycji ustalonej powoduje ruszenie do tyłu. Dalsze przesuwanie manetki do tyłu powoduje zwiększenie prędkości poruszania się wstecz. b c a a - b - c - Do przodu Pozycja neutralna Do tyłu Siłę wymaganą do poruszania manetkami i przesuwania ich przez pozycje ustalone można wyregulować, aby uniknąć przypadkowego poruszenia manetek. Regulacja UWAGA: Opór manetki i pozycji ustalonej może wymagać okresowej regulacji za pomocą wkrętów regulacji. Aby wyregulować opór pozycji ustalonych manetek należy: 1. Wymontować pokrywę boczną przekładni wymagającej wyregulowania. 2. Przekręcić wkręt regulacji zgodnie z ruchem wskazówek zegara, aby zwiększyć opór, a przeciwnie do ruchu wskazówek zegara, aby zmniejszyć opór. 3. Wyregulować do uzyskania żądanego oporu. Aby wyregulować opór manetek należy: 1. Wymontować pokrywę boczną przekładni wymagającej wyregulowania. 2. Przekręcić wkręt regulacji zgodnie z ruchem wskazówek zegara, aby zwiększyć opór, a przeciwnie do ruchu wskazówek zegara, aby zmniejszyć opór. pol 31

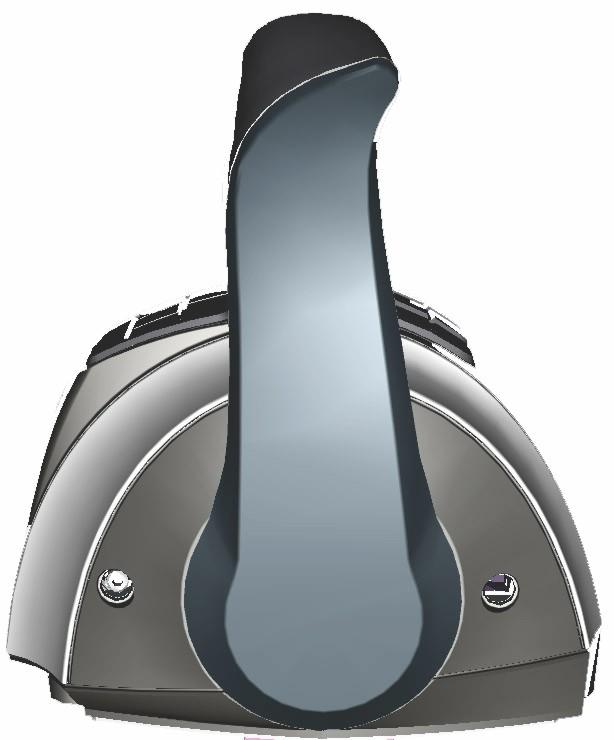

40 FUNKCJE I ELEMENTY STEROWANIA 3. Wyregulować do uzyskania żądanego oporu. a - b - Wkręt regulacji oporu pozycji ustalonej Wkręt regulacji oporu manetki a b pol

41 FUNKCJE I ELEMENTY STEROWANIA FUNKCJE CYFROWEJ PRZEPUSTNICY I ZMIANY BIEGÓW (DTS) Układ DTS udostępnia kilka różnych trybów operacyjnych dla manetek elektronicznego układu zdalnego sterowania (ERC). Wszystkie wymienione funkcje mogą działać jednocześnie. a b i h g e c d f Dwa silniki ERC Pozycja Element sterowania Funkcja a b c d e + f g Trymownie (dźwignia) Kontrolki NEUTRAL" TRANSFER (Przeniesienie) DOCK (Dokowanie) THROTTLE ONLY (Tryb przepustnicy) h 1 LEVEL (Dźwignia 1) Służy do podnoszenia i opuszczania silników w celu uzyskania najlepszej wydajności lub podczas pływania po płytkich wodach, transportu na przyczepie itp. Zapalają się, gdy napęd znajduje się w pozycji neutralnej. W trybie przepustnicy kontrolki pulsują. Umożliwia przeniesienie sterowania łodzią na inny ster. Zob. Przeniesienie steru. W trybie sterowania dźwignią zmniejszana jest wydajność przepustnicy do około 50% normalnego otwarcia. Zwiększa wartość ustawień jasności manipulatora CAD, wyświetlacza VesselView oraz wskaźników SmartCraft. Umożliwia osobie sterującej łodzią zwiększenie prędkości obrotowej silnika na czas rozgrzewania bez potrzeby wrzucania biegu. Zmniejsza wartość ustawień jasności manipulatora CAD, wyświetlacza VesselView oraz wskaźników SmartCraft. Tryb jednej manetki umożliwia sterowanie przepustnicą i zmianą biegów obu silników za pomocą manetki po stronie lewej burty. i SYNC (Synchronizacja) Wyłącza funkcję automatycznej synchronizacji. Zob. Sync. UWAGA: Nie wszystkie funkcje muszą być aktywne. pol 33

42 Dokowanie FUNKCJE I ELEMENTY STEROWANIA Praca w trybie Dock pozwala ograniczyć wydajność przepustnicy do około 50% normalnego otwarcia, co umożliwia dokładniejsze sterowanie mocą silnika przy manewrowaniu na ograniczonej przestrzeni Przycisk DOCK Throttle Only (Tryb przepustnicy) UWAGA: Z trybu przepustnicy należy korzystać, jeśli kapitan nie stoi za sterem. Ustawienie manetek ERC w trybie przepustnicy pozwoli uniknąć przypadkowego włączenia biegu. Silniki będą pracować zgodnie z położeniem koła sterowego, ponadto w trybie przepustnicy można zwiększać obroty silników, jednakże silniki będą nadal pracować na biegu neutralnym Aby włączyć tryb przepustnicy, należy: Przycisk THROTTLE ONLY 1. Przesunąć obie manetki ERC do pozycji neutralnej. 2. Nacisnąć przycisk THROTTLE ONLY". Zaświeci się kontrolka na przycisku, natomiast kontrolki biegu neutralnego będą migać. 3. Przesunąć jedną z manetek ERC do pozycji biegu. Przy każdym włączeniu lub wyłączeniu biegu w trybie przepustnicy za pomocą dźwigni zostanie wyemitowany sygnał ostrzegawczy, jednakże silniki będą nadal pracować na biegu neutralnym. 4. Prędkość obrotowa silników może zostać zwiększona. UWAGA: Naciśnięcie przycisku THROTTLE ONLY, gdy manetki układu ERC nie znajdują się w położeniu neutralnym, spowoduje zgaszenie kontrolki na przycisku, natomiast tryb przepustnicy pozostanie aktywny. Aby wyłączyć tryb przepustnicy, manetki układu ERC należy ustawić w położeniu neutralnym. Aby wyłączyć tryb przepustnicy, należy: 1. Przesunąć obie manetki układu ERC do położenia neutralnego. Tryb przepustnicy nie zostanie wyłączony, jeśli manetki nie są w położeniu neutralnym. 34 pol

43 FUNKCJE I ELEMENTY STEROWANIA 2. Nacisnąć przycisk THROTTLE ONLY". Kontrolka na przycisku zgaśnie. 3. Kontrolka trybu neutralnego przestanie błyskać i pozostanie włączona. 1 Lever (Dźwignia 1) Ta funkcja służy do sterowania oboma silnikami jedną dźwignią w układach z dwoma silnikami. Funkcja ta ułatwia obsługę silników podczas żeglugi w trudnych warunkach, pozwalając skupić uwagę na jednej dźwigni sterującej oboma silnikami jednocześnie. Tryb ten jest inny niż funkcja systemowa zwana Sync Aby włączyć tryb jednodźwigniowy, należy: Przycisk 1 LEVER 1. Przesunąć obie manetki ERC do pozycji neutralnej. 2. Nacisnąć przycisk 1 LEVER". Zapali się kontrolka na przycisku. 3. Przesunąć manetkę ERC od strony sterburty do pozycji biegu. 4. Poruszenie manetką spowoduje zsynchronizowanie obrotów silnika i biegu. Aby wyłączyć tryb jednej dźwigni, należy: 1. Przesunąć obie manetki ERC do pozycji neutralnej. 2. Nacisnąć przycisk 1 LEVER". Kontrolka na przycisku zgaśnie. Sync Funkcja Sync umożliwia automatyczną synchronizację pracy silnika. O ile nie zostanie wyłączona, jest przez cały czas aktywna. Funkcja Sync monitoruje pozycję obu manetek układu ERC. Jeśli obie manetki będą oddalone od siebie o nie więcej niż 10%, obroty silnika na bakburcie zostaną zsynchronizowane z obrotami silnika na sterburcie. System SmartCraft automatycznie wyłącza funkcję Sync po przekroczeniu 95% zakresu otwarcia przepustnicy, aby każdy z silników mógł osiągnąć maksymalną prędkość obrotową. Funkcja Sync zostanie włączona dopiero po osiągnięciu minimalnej prędkości obrotowej silników. pol 35

44 FUNKCJE I ELEMENTY STEROWANIA Kontrolka na przycisku SYNC" świeci, jeśli oba silniki są włączone. Żółta kontrolka jest zapalana podczas pracy na biegu jałowym oraz przy 95% otwarciu przepustnicy, a także gdy silniki nie są zsynchronizowane. Ikona zmienia kolor na czerwony po zsynchronizowaniu silników Przycisk SYNC W przypadku różnicy prędkości obrotowych silników przekraczającej 10% na ekranie VesselView zostanie wyświetlona pomarańczowa ikona pod wskaźnikiem obrotów. Po zsynchronizowaniu obrotów jej kolor zmieni się na czerwony. Aby wyłączyć tryb synchronizacji, należy: 1. Przesunąć obie manetki ERC do którejkolwiek pozycji ustalonej. 2. Nacisnąć przycisk SYNC". Kontrolka na przycisku zgaśnie. Aby włączyć funkcję synchronizacji obrotów, należy nacisnąć przycisk SYNC". Przycisk Transfer (łodzie wyposażone w dwa stery) Przycisk TRANSFER" umożliwia sterującemu przeniesienie sterowania łodzią ze steru aktywnego na ster nieaktywny w przypadku łodzi wyposażonych w układ dwusterowy. Zob. Przeniesienie steru Przycisk TRANSFER (Przeniesienie) PRZENIESIENIE STERU Niektóre łodzie umożliwiają sterowanie z więcej niż jednego miejsca. Miejsca takie zwane są zwykle sterami lub stacjami. Przeniesienie steru oznacza zmianę miejsca sterowania z jednego steru (stacji) na inny. 36 pol

45 FUNKCJE I ELEMENTY STEROWANIA! OSTRZEŻENIE Utrata kontroli nad łodzią grozi kalectwem lub śmiercią. Osoba sterująca łodzią nie może nigdy opuszczać aktywnej stacji podczas pracy silnika na biegu. Przeniesienie steru można przeprowadzać tylko, jeśli przy obu stacjach znajdują się osoby sterujące. Przeniesienie steru przez jedną osobę jest dopuszczalne wyłącznie na biegu jałowym. Funkcja przeniesienia steru umożliwia sterującemu łodzią wybór steru, który odpowiada za sterowanie łodzią. Aby możliwe było rozpoczęcie przeniesienia steru, manetki ERC na sterze aktywnym oraz na sterze, który ma zostać aktywowany, muszą zostać ustawione w pozycji neutralnej. UWAGA: Jeśli manetki ERC nie znajdują się w pozycji neutralnej, rozlegnie się sygnał dźwiękowy, a próba przeniesienia steru nie powiedzie się. Należy ustawić manetki w pozycji neutralnej, a następnie spróbować ponownie. Jeśli po rozpoczęciu procedury przeniesienia steru nastąpi próba aktywacji innych funkcji sterowniczych lub nawigacyjnych, na ekranie VesselView pojawić się mogą kody usterek. Aby usunąć kody usterek, konieczne może być ponowne przekręcenie kluczyka w stacyjce, a następnie ponowienie procedury przeniesienia steru. Aby uniknąć wystąpienia kodów usterek, należy się upewnić, że wszelkie inne czynności sterownicze lub nawigacyjne wykonywane są dopiero po zakończeniu procedury przeniesienia steru. UWAGA Manetki ERC muszą się znajdować w pozycji neutralnej, aby przeniesienie steru było możliwe. W pozycji neutralnej łódź może dryfować i zderzyć się z pobliskimi obiektami, co grozi uszkodzeniem. Podczas przenoszenia steru należy więc zachować należytą ostrożność. Aby uniknąć uszkodzenia łodzi, należy zachować szczególną ostrożność podczas prób przenoszenia steru gdy łódź znajduje się w pobliżu przystani, doków, innych obiektów stałych lub innych łodzi. POLECENIE PRZENIESIENIA STERU UWAGA: Każdy ruch manetek ERC po naciśnięciu przycisku TRANSFER powoduje przerwanie procedury przeniesienia steru. Rozbrzmiewa wtedy pojedynczy sygnał dźwiękowy oraz gaśnie przycisk TANSFER, co oznacza przerwanie procedury. Aby wydać polecenie przeniesienia sterowania łodzią z jednego steru na inny, należy: 1. Na sterze, którego aktywacja jest pożądana i którego manetki ERC znajdują się w pozycji neutralnej, nacisnąć raz przycisk TRANSFER. Po naciśnięciu przycisku TRANSFER włączy się dioda przycisku przeniesienia i wygenerowany zostanie pojedynczy sygnał dźwiękowy potwierdzający nadchodzące przeniesienie Przycisk TRANSFER (Przeniesienie) UWAGA: Jeśli manetki ERC sterów nie znajdują się w pozycji neutralnej, rozbłysną diody pozycji neutralnej. Należy przesunąć wszystkie manetki ERC do pozycji neutralnej, co powinno spowodować zaprzestanie błyskania kontroli biegu neutralnego. pol 37

46 FUNKCJE I ELEMENTY STEROWANIA 2. Gdy zapalona jest zarówno dioda przycisku TRANSFER", jak i dioda pozycji neutralnej, należy po raz drugi nacisnąć przycisk TRANSFER", aby ukończyć procedurę przeniesienia steru. 3. Po zakończeniu przeniesienia steru wygenerowany zostanie kolejny sygnał dźwiękowy, a dioda funkcji przeniesienia zgaśnie. UWAGA: Jeżeli przeniesienie steru nie zostanie ukończone w ciągu dziesięciu sekund, działanie zostanie automatycznie przerwane i wygenerowany zostanie podwójny sygnał dźwiękowy. Sterowanie będzie się nadal odbywać przy pomocy dotychczas aktywnego steru. Ponowne naciśnięcie przycisku TRANSFER" spowoduje ponowne rozpoczęcie przeniesienia steru. 4. Ster, na którym wydano polecenie przeniesienia, jest teraz aktywny i odpowiada za sterowanie łodzią. Elementy sterujące klawiatury CAN w trybie śledzenia i ich obsługa STEROWANIE PRZEPUSTNICĄ I ZMIANĄ BIEGÓW KONFIGURACJI Z TRZEMA SILNIKAMI Ruch manetek w trybie zdalnego sterowania umożliwia operatorowi łodzi na regulację prędkości silnika przez przepustnicę i zmianę położenia dźwignia zmiany biegów wszystkich trzech silników. Funkcja przepustnicy i zmiany biegów zależy od tego, jakie silniki pracują. Należy zapoznać się z poniższą tabelą. Silnik po stronie lewej burty Podczas pracy silnika Podczas pracy silnika Wyłączona Podczas pracy silnika Podczas pracy silnika Wyłączona Silnik centralny Podczas pracy silnika Podczas pracy silnika Podczas pracy silnika Wyłączona Wyłączona Wyłączona Silnik po stronie sterburty Podczas pracy silnika Wyłączona Podczas pracy silnika Podczas pracy silnika Wyłączona Podczas pracy silnika Funkcja manetki Przepustnica i zmiana biegów silnika po stronie lewej burty = sterowanie za pomocą manetki po stronie lewej burty Przepustnica i zmiana biegów silnika po stronie sterburty = sterowanie za pomocą manetki po stronie sterburty Przepustnica silnika centralnego = średnia silników po lewej stronie i po stronie sterburty Zmiana biegów silnika centralnego = neutralny dopóki oba silniki nie będą na tym samym biegu Przepustnica i zmiana biegów silnika po stronie lewej burty i sterburty = sterowanie za pomocą manetki po stronie lewej burty Przepustnica i zmiana biegów silnika centralnego = sterowanie za pomocą manetki po stronie sterburty Przepustnica i zmiana biegów silnika po stronie lewej burty = sterowanie za pomocą manetki po stronie lewej burty Przepustnica i zmiana biegów silnika po stronie sterburty = sterowanie za pomocą manetki po stronie sterburty Przepustnica i zmiana biegów silnika po stronie lewej burty = sterowanie za pomocą manetki po stronie lewej burty Przepustnica i zmiana biegów silnika po stronie sterburty = sterowanie za pomocą manetki po stronie sterburty 38 pol

47 FUNKCJE I ELEMENTY STEROWANIA Silnik po stronie lewej burty Wył. (włączony zapłon) Silnik centralny Podczas pracy silnika Silnik po stronie sterburty Wył. (włączony zapłon) Funkcja manetki Przepustnica i zmiana biegów silnika centralnego = neutralny/jałowy, dopóki obie manetki nie będą na tym samym biegu Wyłączenie jednego z silników zewnętrznych w czasie pływania spowoduje, że dla silnika środkowego wymuszony zostanie bieg neutralny/jałowy. Praca silnika centralnego może zostać wznowiona przez przesunięcie manetki pracującego silnika zewnętrznego z powrotem do położenia neutralnego i załączenie. Obroty i bieg silnika centralnego będą sterowane przez pracujący silnik zewnętrzny. Wyłączenie silnika centralnego w czasie pływania nie ma wpływu na działanie silników zewnętrznych. Jeżeli w czasie pływania dojdzie do usterki, która powoduje, że jeden z silników zewnętrznych pracuje na wymuszonym biegu neutralnym/jałowym, silnik centralny również zacznie pracować w trybie wymuszonego biegu neutralnego/jałowego. Praca silnika centralnego może zostać wznowiona przez przesunięcie manetki pracującego silnika zewnętrznego z powrotem do położenia neutralnego i załączenie. STEROWANIE PRZEPUSTNICĄ I ZMIANĄ BIEGÓW KONFIGURACJI Z CZTEREMA SILNIKAMI Ruch manetek w trybie zdalnego sterowania umożliwia operatorowi łodzi na regulację prędkości silnika przez przepustnicę i zmianę położenia dźwigni zmiany biegów wszystkich czterech silników. Funkcja przepustnicy i zmiany biegów zależy od tego, jakie silniki pracują. Poniższa tabela przedstawia najczęściej występujące zestawy ustawień łodzi do pracy w trybie śledzenia. WAŻNE: Zestawy ustawień łodzi mogą się różnić w zależności od tego, które silniki są skonfigurowane jako główne. Można ustawić centralne silniki jako główne, a zewnętrzne jako śledzące. Dlatego poniższa tabela nie przedstawia tego rodzaju zestawu ustawień łodzi. Zewnętrzny silnik po stronie lewej burty Podczas pracy silnika Podczas pracy silnika Wyłączona Wył. (włączony zapłon) Podczas pracy silnika Wewnętrzny silnik po stronie lewej burty Podczas pracy silnika Podczas pracy silnika Wyłączona Podczas pracy silnika Podczas pracy silnika Wewnętrzny silnik po stronie sterburty Podczas pracy silnika Zewnętrzny silnik po stronie sterburty Podczas pracy silnika Wyłączona Wyłączona Podczas pracy silnika Podczas pracy silnika Podczas pracy silnika Podczas pracy silnika Podczas pracy silnika Wył. (włączony zapłon) Funkcja manetki Przepustnica i zmiana biegów silnika wewnętrznego i zewnętrznego po stronie lewej burty = sterowanie za pomocą manetki po stronie lewej burty Przepustnica i zmiana biegów silnika wewnętrznego i zewnętrznego po stronie sterburty = sterowanie za pomocą manetki po stronie prawej burty Przepustnica i zmiana biegów silnika wewnętrznego i zewnętrznego po stronie lewej burty = sterowanie za pomocą manetki po stronie lewej burty Przepustnica i zmiana biegów silnika wewnętrznego i zewnętrznego po stronie sterburty = sterowanie za pomocą manetki po stronie prawej burty Przepustnica i zmiana biegów silnika wewnętrznego po stronie lewej burty = sterowanie za pomocą manetki po stronie lewej burty Przepustnica i zmiana biegów silnika wewnętrznego po stronie sterburty = sterowanie za pomocą manetki po stronie sterburty pol 39

48 FUNKCJE I ELEMENTY STEROWANIA Zewnętrzny silnik po stronie lewej burty Wył. (wyłączony zapłon) Podczas pracy silnika Podczas pracy silnika Wył. (włączony zapłon) Wewnętrzny silnik po stronie lewej burty Podczas pracy silnika Podczas pracy silnika Wyłączona Podczas pracy silnika Wewnętrzny silnik po stronie sterburty Podczas pracy silnika Podczas pracy silnika Wyłączona Podczas pracy silnika Zewnętrzny silnik po stronie sterburty Podczas pracy silnika Wył. (wyłączony zapłon) Podczas pracy silnika Wył. (włączony zapłon) Funkcja manetki Przepustnica i zmiana biegów silnika wewnętrznego po stronie lewej burty = sterowanie za pomocą manetki po stronie sterburty Przepustnica i zmiana biegów silnika wewnętrznego po stronie sterburty = sterowanie za pomocą manetki po stronie lewej burty Przepustnica i zmiana biegów silnika zewnętrznego po stronie lewej burty = sterowanie za pomocą manetki po stronie lewej burty Przepustnica i zmiana biegów silnika zewnętrznego po stronie sterburty = sterowanie za pomocą manetki po stronie sterburty Przepustnica i zmiana biegów silnika wewnętrznego po stronie lewej burty = sterowanie za pomocą manetki po stronie lewej burty Przepustnica i zmiana biegów silnika wewnętrznego po stronie sterburty = sterowanie za pomocą manetki po stronie sterburty Wyłączenie zewnętrznego silnika po stronie sterburty w czasie pływania spowoduje, że dla silnika wewnętrznego po stronie sterburty wymuszony zostanie bieg neutralny/jałowy. Praca silnika wewnętrznego może zostać wznowiona przez włączenie zapłonu zewnętrznego silnika po stronie sterburty za pomocą kluczyka, przesunięcie manetki silnika po stronie sterburty do położenia neutralnego i na bieg. Sterowanie prędkością obrotową silnika wewnętrznego i zmianą biegów będzie się wówczas odbywało za pomocą manetki po stronie sterburty. Wyłączenie zewnętrznego silnika po stronie lewej burty w czasie pływania spowoduje, że dla silnika wewnętrznego po stronie lewej burty wymuszony zostanie bieg neutralny/jałowy. Praca silnika wewnętrznego może zostać wznowiona przez włączenie zapłonu zewnętrznego silnika po stronie lewej burty za pomocą kluczyka, przesunięcie manetki silnika po stronie lewej burty do położenia neutralnego i na bieg. Sterowanie prędkością obrotową silnika wewnętrznego i zmianą biegów będzie się wówczas odbywało za pomocą manetki po stronie lewej burty. Wyłączenie silników wewnętrznych w czasie pływania nie ma wpływu na działanie silników zewnętrznych. Jeżeli w czasie pływania dojdzie do usterki, która powoduje, że silnik zewnętrzny po stronie sterburty pracuje na wymuszonym biegu neutralnym/jałowym, silnik wewnętrzny po stronie sterburty również zacznie pracować w trybie wymuszonego biegu neutralnego/jałowego. Praca silnika wewnętrznego może zostać wznowiona przez przesunięcie manetki silnika po stronie sterburty z powrotem do położenia neutralnego i na bieg. Jeżeli w czasie pływania dojdzie do usterki, która powoduje, że silnik zewnętrzny po stronie lewej burty pracuje na wymuszonym biegu neutralnym/jałowym, silnik wewnętrzny po stronie lewej burty również zacznie pracować w trybie wymuszonego biegu neutralnego/jałowego. Praca silnika wewnętrznego może zostać wznowiona przez przesunięcie manetki silnika po stronie bakburty z powrotem do położenia neutralnego i na bieg. System ostrzegawczy DŹWIĘKOWE SYGNAŁY OSTRZEGAWCZE Po umieszczeniu kluczyka w pozycji ON" (włączony) sygnał dźwiękowy włączy się na chwilę, informując sterującego o prawidłowym działaniu sygnalizatora dźwiękowego. Istnieją dwa typy sygnalizatorów dźwiękowych, ostrzegających operatora o problemie z systemem obsługi silnika. 40 pol

49 FUNKCJE I ELEMENTY STEROWANIA 1. Ciągły, sześciosekundowy sygnał dźwiękowy: Wskazuje stan krytyczny silnika. W zależności od stanu może włączyć się system zabezpieczenia silnika i ograniczając moc, zabezpieczyć silnik. Należy niezwłocznie wrócić do portu i skontaktować się z dealerem wykonującym czynności serwisowe. 2. Przerywany krótki sygnał dźwiękowy, trwający sześć sekund: Wskazuje stan niekrytyczny silnika. Stan ten nie wymaga natychmiastowej interwencji. Można nadal używać łodzi, jednak w zależności od natury problemu, moc silnika może być ograniczona przez system zabezpieczenia silnika (patrz System zabezpieczenia silnika poniżej) w celu ochrony silnika. Należy skontaktować się z dealerem wykonującym czynności serwisowe w najbliższym możliwym terminie. Ważne jest, aby pamiętać, że w obu powyższych przypadkach wygenerowany zostanie tylko jeden sygnał ostrzegawczy. Jeśli silnik zostanie wyłączony za pomocą kluczyka i ponownie uruchomiony, ponownie wygenerowany zostanie pojedynczy sygnał ostrzegawczy, o ile usterka nie została usunięta. Rysunki ilustrujące poszczególne funkcje silnika i dodatkowe dane dotyczące silnika można znaleźć w punkcie: Informacje o produkcie SmartCraft w dalszej części. Niektóre mniejsze problemy sygnalizowane przez system przerywanymi sześciosekundowymi sygnałami dźwiękowymi mogą zostać rozwiązane przez sternika. Sternik może usunąć następujące usterki: Woda w zamontowanym na silniku filtrze paliwa. Zob. Konserwacja Filtr odwadniacz paliwa. Problem z układem chłodzenia (ciśnienie wody lub temperatura silnika). Zatrzymaj silnik i sprawdź, czy otwory wlotowe wody w dolnym module nie są zatkane; niski poziom oleju silnikowego. Zob. Paliwo i olej Sprawdzanie i uzupełnianie oleju silnikowego. SYSTEM ZABEZPIECZENIA SILNIKA System zabezpieczenia silnika monitoruje czujniki najważniejszych czynności silnika, co pozwala na wczesne wykrywanie problemów w pracy silnika. System zabezpieczenia silnika działa zawsze wtedy, gdy pracuje silnik, dlatego nigdy nie trzeba się martwić, czy silnik jest chroniony. System zareaguje na problem w pracy silnika, wydając sygnał dźwiękowy przez sześć sekund i/lub zmniejszając moc silnika, co zapewnia jego ochronę. Jeżeli system zabezpieczenia silnika jest aktywny, należy zredukować obroty silnika. Problem należy zidentyfikować i usunąć. Przed wprowadzeniem silnika na wysokie obroty konieczne jest zresetowanie systemu. Resetowanie systemu wykonuje się, przesuwając dźwignię przepustnicy z powrotem w pozycję biegu jałowego. Jeśli system zabezpieczenia silnika stwierdzi, że zresetowanie nie usunęło problemu, pozostanie aktywny, ograniczając zakres mocy silnika. System zezwoli na osiągnięcie normalnej prędkości obrotowej silnika dopiero po wykryciu i usunięciu problemu. OGRANICZENIE NADMIERNYCH OBROTÓW Ograniczenie nadmiernych obrotów ustawia się dla obrotów większych niż zakres roboczy. Jeśli silnik działa z obrotami większymi lub równymi limitowi nadmiernych obrotów, PCM nie pozwala na utrzymanie mocy silnika wymaganej przez operatora. Zob. Dane techniczne, aby określić limit obrotów tego silnika. Po osiągnięciu początku limitu obrotów, system odetnie zapłon niektórych cylindrów. Jeśli operator nie zmniejszy obrotów silnika, system odetnie zapłon wszystkich cylindrów. Kiedy limit przekroczenia obrotów systemu działa, nie słychać żadnego ostrzeżenia dźwiękowego. Aby zresetować system zabezpieczeń Engine Guardian: 1. Zamknąć przepustnicę na trzy sekundy. 2. Otworzyć przepustnicę. Jeśli silnik nie odpowiada, powtórzyć krok jeden. INFORMACJE O PRODUKCIE SMARTCRAFT Dla tego silnika zaburtowego można dokupić pakiet przyrządów Mercury SmartCraft. Pakiet przyrządów pokazuje m.in. obroty silnika, temperaturę chłodziwa, ciśnienie oleju, ciśnienie wody, napięcie akumulatora, zużycie paliwa i czas pracy silnika. Pakiet przyrządów SmartCraft może być również wykorzystany do diagnostyki zabezpieczenia silnika. Pakiet przyrządów pokaże krytyczne wartości danych informujących o wadliwej pracy silnika oraz potencjalnych problemach. pol 41

50 FUNKCJE I ELEMENTY STEROWANIA Wspomaganie trymowania i odchylania silnika Łódź jest wyposażona w układ sterowania trymowaniem/odchylaniem, zwany wspomaganiem trymowania ( Power Trim"). Umożliwia on regulację położenia silnika zaburtowego w łatwy sposób, za pośrednictwem przycisku trymowania. Trymowanie polegające na zbliżaniu silnika do pawęży łodzi jest zwane trymowaniem do wewnątrz lub na dół. Trymowanie polegające na oddalaniu silnika od pawęży łodzi jest zwane trymowaniem na zewnątrz lub w górę. Pod pojęciem trymowania rozumie się regulację położenia silnika w zakresie pierwszych 20 odchyłu. W tym zakresie dokonuje się regulacji na wodzie. Terminu odchylanie" używa się zwykle, gdy mowa o regulacji położenia silnika zaburtowego wynurzonego z wody. Odchylenie silnika (wynurzenie go z wody) jest możliwe po jego wyłączeniu (wyłącznik zapłonu musi być w pozycji włączonej). Ponadto na niskich obrotach biegu jałowego istnieje możliwość odchylenia silnika w pozycję przekraczającą maksymalny kąt trymowania, aby umożliwić, na przykład, pływanie po płytkiej wodzie. a c b a - b - c - Przełącznik trymowania Zakres trymowania Zakres odchylania TRYMOWANIE W UKŁADZIE ZE WSPOMAGANIEM W przypadku większości łodzi regulacja trymu pośrodku zakresu daje zadowalające rezultaty. Aby jednak w pełni wykorzystać zalety funkcji trymowania, w niektórych okolicznościach można wyregulować trym, ustawiając silnik w skrajnej pozycji. Wraz z korzystnym wzrostem osiągów pociąga to jednak za sobą zwiększoną odpowiedzialność ciążącą na sterniku, dlatego należy pamiętać o ewentualnych zagrożeniach. Najistotniejsze niebezpieczeństwo jest związane ze ściąganiem przy przyspieszaniu lub ściąganiem na jedną stronę, odczuwalnym na kole sterowym lub rączce rumpla. Ściąganie przy przyspieszaniu wynika z ustawienia silnika w taki sposób, że oś wału śruby napędowej jest nierównoległa do powierzchni wody.! OSTRZEŻENIE Ustawienie zbyt małego lub zbyt dużego trymu silnika zaburtowego może powodować odczuwanie ściągania na kole sterowym lub uchwycie rumpla i utratę kontroli nad łodzią. Jeśli ustawiono zbyt duży lub zbyt mały trym, utrzymywać kontrolę nad łodzią. Należy uważnie przeanalizować podane poniżej informacje. 1. Trymowanie do wewnątrz lub na dół może spowodować: Opuszczenie dziobu Szybszy ślizg łodzi, zwłaszcza jeżeli znajduje się na niej ciężki ładunek lub przy dużym obciążeniu rufy 42 pol

51 FUNKCJE I ELEMENTY STEROWANIA Ogólną poprawę zachowania łodzi na wzburzonej wodzie Wzmocnienie efektu ściągania przy przyspieszaniu lub ściągania na prawo (przy typowej śrubie napędowej obracającej się w prawo) W niektórych łodziach może nawet spowodować obniżenie dziobu do punktu, przy którym pruje on fale przy ślizgu po powierzchni wody. Przy próbie wykonania skrętu lub napotkaniu dużej fali może to spowodować nieoczekiwany zwrot w prawo lub lewo (zwany sterowaniem dziobowym lub przesterowaniem).! OSTRZEŻENIE Pływanie łodzią z dużą prędkością przy zbyt nisko wytrymowanym silniku zaburtowym może powodować zbyt intensywne sterowania dziobowe i utratę przez sterującego kontroli nad łodzią. Założyć sworzeń blokady trymu w położeniu, które zapobiegnie nadmiernemu wytrymowaniu silnika w dół i pozwoli na sterowanie łodzią w bezpieczny sposób. W pewnych okolicznościach właściciel może zdecydować o zmniejszeniu trymu do wewnątrz. Uzyskuje się to, zakładając przetyczkę ze stali nierdzewnej zamówioną u dealera w odpowiedni otwór regulacyjny w obejmie pawęży. Dostarczoną śrubę ze zwykłej stali można do tego celu użyć wyłącznie chwilowo. 2. Trymowanie na zewnątrz lub w górę może spowodować: Uniesienie dziobu wysoko ponad lustro wody Ogólne zwiększenie prędkości maksymalnej Zwiększenie prześwitu nad zanurzonymi obiektami lub płytkim dnem Wzmocnienie efektu ściągania przy przyspieszaniu lub ściągania na lewo (przy typowej śrubie napędowej obracającej się w prawo) Może to nawet spowodować galopowanie (skakanie po powierzchni wody) lub zasysanie powietrza między łopatki śruby napędowej Przegrzewanie się silnika w przypadku wynurzenia otworów wlotowych ponad lustro wody TRYMOWANIE BEZ KLUCZYKA Trymowanie bez kluczyka jest metodą umożliwiającą trymowanie po wyłączeniu zapłonu. Moduł poleceń i PCM pozostaje zasilany i umożliwia przetworzenie żądań trymowania do 15 minut po wyłączeniu zapłonu. W tym czasie moduł poleceń nie przetwarza żądań innych niż trymowania. Po 15 minutach moduł poleceń przesyła polecenie wyłączenia modułu PCM za pośrednictwem magistrali CAN. W instalacjach z wieloma silnikami czas wyłączenia określany jest oddzielnie dla każdego silnika. Trymowanie bez kluczyka można zakończyć w dowolnym czasie, przesuwając manetkę do położenia biegu wstecznego z całkowicie otwartą przepustnicą przy wyłączonym zapłonie. W celu zakończenia 15- minutowego okresu dla silnika centralnego działającego w trybie śledzenia należy upewnić się, że wyłączniki zapłonu znajdują się w położeniu wyłączenia a obie manetki zdalnego sterowania w pozycji biegu wstecznego z całkowicie otwartą przepustnicą. ODCHYLANIE SILNIKA W POZYCJĘ PEŁNEGO ODCHYLENIA W GÓRĘ Odchylanie za pomocą urządzenia sterowego UWAGA: Przełącznik trymowania/odchylania pozostanie aktywny przez 15 minut od wyłączenia zapłonu. 1. Jeżeli zapłon został wyłączony ponad 15 minut wcześniej, ponownie go włączyć (ON). 2. Nacisnąć przycisk trymowania/odchylania w górę. Silnik będzie odchylał się w górę, dopóki przycisk nie zostanie zwolniony lub silnik nie osiągnie położenia krańcowego. Odchylanie przy silniku Pomocniczy przycisk odchylania zamontowany na pokrywie służy do odchylania silnika, gdy kluczyk zapłonu znajduje się w pozycji OFF". pol 43

52 FUNKCJE I ELEMENTY STEROWANIA Podpórka odchylania 1. Załączyć podpórkę odchylania, obracając pokrętło tak, aby unieść podpórkę w górę. 2. Opuścić silnik zaburtowy na podpórkę. 3. Aby wyjąć podpórkę, należy unieść silnik zaburtowy z podpórki i opuścić podpórkę. Opuścić silnik. a a - b - Podpórka odchylania Uchwyt b RĘCZNE ODCHYLANIE Jeśli nie jest możliwe odchylenie silnika za pomocą przycisku wspomagania trymowania/odchylania, można odchylić silnik ręcznie. UWAGA: Zakręcenie zaworu odchylania ręcznego przed przystąpieniem do uruchamiania silnika jest konieczne, aby zapobiec podniesieniu się silnika podczas pracy na biegu wstecznym. Przekręcić zawór odchylania ręcznego o trzy obroty w kierunku przeciwnym do ruchu wskazówek zegara. Umożliwia to ręczne odchylenie silnika zaburtowego. Odchylić silnik w żądaną pozycję i zakręcić zawór odchylania ręcznego POMOCNICZY PRZYCISK ODCHYLANIA UWAGA: Ten model umożliwia zamontowanie pomocniczego przycisku odchylania po stronie lewej burty (na ilustracji) lub po stronie prawej burty. Pomocniczy przycisk odchylania służy do odchylania silnika w górę lub w dół za pośrednictwem układu wspomaganego trymowania. a - Pomocniczy przycisk odchylania (lewa burta) a pol

53 FUNKCJE I ELEMENTY STEROWANIA PŁYWANIE PO PŁYTKIEJ WODZIE Podczas pływania na płytkiej wodzie, aby uniknąć uderzania łodzią o dno, silnik zaburtowy można odchylić pod kątem większym niż maksymalny kąt trymowania. 1. Obroty należy obniżyć poniżej 2000 obr./min. 2. Odchylić silnik w kierunku ku górze. Upewnić się, że wszystkie otwory wlotowe wody są przez cały czas zanurzone. 3. Silnik powinien cały czas pracować na niskich obrotach. Jeżeli obroty silnika przekraczają 2000 obr./ min., silnik automatycznie powróci do punktu maksymalnego kąta trymowania. pol 45

54 OBSŁUGA Ważna codzienna kontrola przed każdym użyciem W każdym silniku zaburtowym zamontowanym na łodzi należy sprawdzać osprzęt mocujący w celu dopilnowania, że osprzęt się nie poluzował. Oznaczenie na obejmie pawęży przypomina właścicielowi o sprawdzaniu elementów mocujących silnik zaburtowy do pawęży przed każdym użyciem. Oznaczenie na obejmie pawęży Lista kontrolna przed uruchomieniem Operator musi być zaznajomiony z procedurami bezpiecznej nawigacji, sterowania i obsługi łodzi. Dla każdej osoby na łodzi należy przygotować łatwodostępny, atestowany sprzęt unoszący na powierzchni wody w odpowiednim rozmiarze (zgodnie z przepisami). Na łodzi musi znajdować się koło ratunkowe lub boja przystosowana do rzucania osobie znajdującej się w wodzie. Należy znać maksymalną ładowność łodzi. Informacje zawiera plakietka z danymi o ładowności. Sprawdzić układ zasilania paliwem. Pasażerowie i ładunek na łodzi powinni być rozlokowani tak, aby ich ciężar był rozłożony równomiernie, a każdy pasażer zajmował odpowiednie miejsce. Należy powiadomić kogoś o kierunku wyprawy i szacowanym czasie powrotu. Sterowanie łodzią pod wpływem alkoholu lub środków odurzających stanowi naruszenie prawa. Należy zaznajomić się z terenem wodnym i lądowym, obecnością pływów, prądów, mielizn, skał i innych niebezpieczeństw. Wykonać czynności znajdujące się na liście kontrolnej Konserwacja Harmonogram przeglądów i konserwacji. Eksploatacja w temperaturach ujemnych Podczas pracy silnika lub cumowaniu w temperaturach zamarzania lub zbliżonych należy opuścić silnik tak, aby skrzynka biegów była zawsze zanurzona. Zapobiegnie to zamarzaniu wody w skrzynce biegów i ewentualnym uszkodzeniom pompy wodnej i innych części silnika. Jeżeli przewiduje się tworzenie się lodu na powierzchni wody należy zdjąć silnik i wylać całą znajdującą się w nim wodę. Zamarznięcie lustra wody wewnątrz obudowy wału napędowego silnika spowoduje zablokowanie dopływu wody do silnika, co może spowodować jego uszkodzenie. 46 pol

55 Eksploatacja w wodzie słonej lub zanieczyszczonej Wypłukać wodą słodką wewnętrzny obieg wody w silniku zewnętrznym po każdym użyciu łodzi w wodzie słonej lub zanieczyszczonej. Zapobiegnie to gromadzeniu się osadu wskutek zatkania wewnętrznych obiegów wody. Zob. Konserwacja Płukanie systemu chłodzenia. Jeżeli łódź jest zacumowana, zawsze należy odchylić silnik tak, aby skrzynka biegów znajdowała się powyżej lustra wody. Po każdym użyciu przemyć słodką wodą silnik z zewnątrz i opłukać otwór wylotowy układu wydechowego śruby napędowej oraz skrzynkę biegów. Raz na miesiąc spryskać wszystkie zewnętrzne powierzchnie metalowe antykorozyjnym środkiem ochronnym Mercury Precision lub Quicksilver Corrosion Guard. Nie należy stosować tych środków na anody kontroli korozji, ponieważ zmniejszyłoby to skuteczność działania anod. Eksploatacja w akwenach wysokogórskich Silnik charakteryzuje się automatyczną kompensacją mocy w przypadku zmian wysokości. Zróżnicowana podziałka śruby napędowej może pomóc w ograniczeniu spadku wydajności spowodowanego obniżoną zawartością tlenu w powietrzu. Należy skontaktować się z dealerem. Wpływ wysokości i pogody na osiągi Poniższe warunki powodują obniżenie osiągów silnika i nie mogą być skompensowane przez paliwo lub elektroniczne systemy sterowania: Wysokość nad poziomem morza Wysoka temperatura Niskie ciśnienie atmosferyczne Zwiększenie wilgotności. Powyższe warunki zmniejszają gęstość powietrza w silniku, co z kolei obniża: Ciśnienie doładowania w silnikach z doładowaniem Moc i moment obrotowy w całym zakresie obrotów Maksymalne obroty silnika Sprężanie rozruchu PRZYKŁAD: Silnik pracujący na wysokości 2400 m n.p.m będzie miał wydajność o 30% niższą, a strata mocy silnika podczas gorącego i wilgotnego dnia może wynieść nawet 14%. Te straty dotyczą silników z normalnym wlotem powietrza i z turbodoładowaniem. Kompensacja warunków straty mocy: Zastosować śrubę napędową o mniejszym skoku. Zmienić stosunek przełożeń. Część wydajności łodzi może być odzyskana poprzez zmianę na śrubę napędową z mniejszym skokiem, ale wydajność silnika nadal pozostaje niższa. W niektórych sytuacjach korzystniejsza może być redukcja przełożeń. Aby zoptymalizować wydajność silnika podeprzeć go i pozwolić mu na pracę w pobliżu lub po po osiągnięciu górnego limitu maksymalnych obrotów silnika, z całkowicie otwartą przepustnicą i normalnym obciążeniem łodzi. Inne zalety zmiany śruby napędowej lub przełożeń: Zmniejszenie możliwości detonacji OBSŁUGA Zwiększenie całkowitej niezawodności i trwałości silnika pol 47

56 OBSŁUGA Ustawianie kąta trymu podczas pracy na biegu jałowym W niektórych łodziach otwór wydechowy silnika zaburtowego może zostać zanurzony w przypadku ustawienia trymu całkowicie do wewnątrz podczas pracy na biegu jałowym. Może to spowodować ograniczenie swobodnego uwalniania spalin, nierówną pracę na biegu jałowym, nadmierne dymienie i zanieczyszczenie świec zapłonowych. W takiej sytuacji należy ustawiać trym silnika w górę, aż do wynurzenia otworu wydechowego z wody. a b a - b - Zanurzony otwór wydechowy (nieprawidłowo) Otwór wydechowy nad lustrem wody (prawidłowo) 2729 Procedura docierania silnika WAŻNE: Niezastosowanie się do procedur docierania może spowodować zmniejszenie wydajności pracy silnika oraz prowadzić do uszkodzeń silnika. Zawsze należy wypełniać procedury docierania silnika. 1. W ciągu dwóch pierwszych godzin pracy silnika powinien on pracować przy różnych ustawieniach przepustnicy bez przekraczania 4500 obr./min. oraz przez około jedną minutę w ciągu każdych dziesięciu minut pracy przy pełnym otwarciu przepustnicy. 2. W czasie kolejnych ośmiu godzin pracy silnika należy unikać ciągłej pracy silnika przy całkowitym otwarciu przepustnicy każdorazowo przez więcej niż pięć minut. Uruchomienie silnika Przed uruchomieniem silnika należy zapoznać się z punktem Lista kontrolna przed uruchomieniem, specjalne instrukcje eksploatacji, procedurą docierania silnika, oraz Zmiana biegów w rozdziale Obsługa a także z elementami zdalnego sterowania oraz ich obsługą opisanymi w rozdziale Funkcje i elementy sterowania. UWAGA Bez dostatecznego chłodzenia wodnego, silnik, pompa wody lub inne podzespoły mogą się przegrzać i ulec uszkodzeniu. Podczas pracy należy doprowadzić za pośrednictwem wlotów wody odpowiednią ilość wody. 1. Należy upewnić się, że wlot wody chłodzącej jest zanurzony pol

57 2. Sprawdzić poziomu oleju w silniku. OBSŁUGA W przypadku zbiorników paliwowych z ręcznym odpowietrzaniem należy otworzyć odpowietrznik zbiornika UWAGA: Silnik nie zostanie uruchomiony, dopóki ściągacz linowy nie zostanie włączony (pozycja RUN"). 4. Ustawić wyłącznik ściągacza linowego w pozycji RUN". Zob. Informacje ogólne Wyłącznik ściągacza linowego Włączyć bieg jałowy (N). N N F R F R UWAGA: W przypadku pierwszego uruchomienia nowego silnika lub jeśli paliwo skończyło się lub zostało spuszczone, układ paliwowy należy napełnić zgodnie z następującymi informacjami: Przekręcić kluczyk zapłonu do pozycji ON" i pozostawić w tym położeniu przez jedną minutę. Powoduje to włączenie pompy zastrzykowej paliwa. Wyłączyć zapłon i ponownie włączyć go ( ON") na kolejną minutę. Przekręcić kluczyk zapłonu z powrotem do pozycji OFF". Napełnianie układu paliwowego zostało zakończone. pol 49

58 START OBSŁUGA 6. Uruchamianie za pomocą kluczyka zapłonu ustawić kluczyk zapłonu w położeniu START", a następnie go zwolnić. Elektroniczny układ rozrusznika automatycznie dokonuje rozruchu. Jeśli silnik nie uruchomi się, rozrusznik zostanie zatrzymany. Ustawić kluczyk zapłonu ponownie w położeniu START" i ponowić próbę uruchomienia silnika. OFF ACC ON START OFF ACC ON Po uruchomieniu silnika należy sprawdzić, czy z otworu wskaźnika pompy wodnej wypływa ciągły strumień wody WAŻNE: Jeżeli z otworu wskaźnika pompy wodnej nie wypływa woda, należy wyłączyć silnik i sprawdzić, czy wlot wody chłodzącej nie jest zablokowany. Brak przeszkód może wskazywać na awarię pompy wodnej lub zatory w układzie chłodzenia. Może to spowodować przegrzanie silnika. W takim wypadku należy zwrócić się do sprzedawcy z prośbą o sprawdzenie stanu silnika zaburtowego. Praca przegrzanego silnika spowoduje jego uszkodzenie. Zmiana biegów WAŻNE: Postępować zgodnie z poniższymi wskazówkami: Biegi w silniku zaburtowym wolno zmieniać tylko wtedy, gdy silnik pracuje na obrotach jałowych. Przełączanie układu napędowego przy obrotach wyższych niż obroty biegu jałowego silnika może spowodować wewnętrzne uszkodzenia skrzyni biegów. Nie wolno przełączać silnika na bieg wsteczny jeśli suw łodzi do przodu ma prędkość większą niż prędkość nie powodująca powstania kilwateru. Zmiana biegów na wsteczny przy wyższych prędkościach łodzi może spowodować gaśnięcie silnika, a w niektórych sytuacjach może to spowodować zassanie wody do cylindrów, co spowoduje poważne uszkodzenie silnika. Nie włączać biegu wstecznego, gdy silnik nie jest uruchomiony. Może to spowodować uszkodzenie cięgna zmiany biegów. Silnik zaburtowy posiada trzy pozycje biegów: w przód (F), bieg jałowy (N) i w tył (R). Przy zmianie biegów zawsze należy zatrzymać dźwignię w pozycji jałowej i pozwolić na powrót silnika do obrotów jałowych. Biegi należy zmieniać zawsze zdecydowanym ruchem. Po zmianie biegu, przesunąć do przodu dźwignię zdalnego sterowania, aby zwiększyć prędkość. 50 pol

59 PILOT DTS DO MONTAŻU NA PANELU WAŻNE: Biegi wolno zmieniać tylko wtedy, gdy silnik pracuje na obrotach jałowych. Nie włączać biegu do przodu ani wstecznego, gdy silnik nie jest uruchomiony. Silnik zaburtowy łodzi ma trzy biegi: do przodu (F), jałowy (N) i wsteczny (R). F OBSŁUGA N R 3427 Przy zmianie biegów zawsze należy zatrzymać dźwignię w pozycji jałowej i pozwolić na powrót silnika do obrotów jałowych. Pilot do montażu na panelu wymaga naciśnięcia blokady zmiany biegów podczas przesuwania manetki do pozycji innej niż neutralna Za pomocą dźwigni sterowania ponownie zwiększyć obroty silnika. PILOT DTS DO MONTAŻU W KONSOLI WAŻNE: Biegi wolno zmieniać tylko wtedy, gdy silnik pracuje na obrotach jałowych. Nie włączać biegu do przodu ani wstecznego, gdy silnik nie jest uruchomiony. pol 51

60 START OBSŁUGA Silnik zaburtowy łodzi ma trzy biegi: do przodu (F), jałowy (N) i wsteczny (R). N F R 3417 Przy zmianie biegów zawsze należy zatrzymać dźwignię w pozycji jałowej i pozwolić na powrót silnika do obrotów jałowych. Za pomocą dźwigni sterowania ponownie zwiększyć obroty silnika. Zatrzymywanie silnika WAŻNE: Obrócenie kluczyka w pozycję START", gdy silnik pracuje, spowoduje jego zatrzymanie, układ DTS pozostanie jednak aktywny. Umożliwi to użycie układu wspomagania trymowania/odchylania za pośrednictwem pilota. Zmniejszyć prędkość silnika i zmienić bieg na jałowy. Przekręcić kluczyk zapłonu do pozycji OFF". OFF ACC ON START OFF ACC ON pol

61 I Zalecenia Do Czyszczenia KONSERWACJA SILNIKA ZEWNĘTRZNEGO W celu utrzymania silnika zaburtowego w jak najlepszym stanie, należy okresowo go sprawdzać i wykonywać czynności konserwacyjne opisane w Harmonogram przeglądów i konserwacji. Zaleca się przeprowadzanie odpowiedniej konserwacji w celu zapewnienia bezpieczeństwa sobie i pasażerom oraz utrzymania niezawodności działania. Czynności konserwacyjne należy odnotowywać w Dzienniku konserwacji na końcu niniejszej książki. Należy zachować wszelkie pokwitowania zlecenia wykonania konserwacji oraz rachunki. Dobór części zamiennych do silnika zewnętrznego Zaleca się używanie oryginalnych części zamiennych Mercury Precision lub Quicksilver oraz oryginalnych smarów. NIE STOSOWAĆ ŻRĄCYCH CHEMICZNYCH ŚRODKÓW CZYSZCZĄCYCH WAŻNE: Nie stosować żrących chemicznych środków czyszczących na tkaninie komór powietrznych. Niektóre środki czyszczące zawierają silnie żrące elementy aktywne takie jak środki do czyszczenia kadłuba z kwasem solnym. Te środki czyszczące mogą osłabiać strukturę niektórych podzespołów z którymi wejdą w kontakt włączając w to bardzo ważne mocowania kolumny kierowniczej. Uszkodzenie mocowań kolumny kierowniczej może nie być oczywiste podczas oględzin a zniszczenie to może doprowadzić do katastrofalnej w skutkach katastrofy. Niektóre ze żrących środków chemicznych mogą powodować lub przyspieszać korozję. Należy bardzo uważać kiedy stosujemy chemiczne środki czyszczące w strefie silnika i stosuj się do zaleceń znajdujących się na opakowaniu produktu czyszczącego. CZYSZCZENIE WSKAŹNIKÓW WAŻNE: Nigdy nie stosować wody pod wysokim ciśnieniem jako środka czyszczącego przyrządy pomiarowe. Zaleca się regularne czyszczenie przyrządów mierniczych w celu zapobiegania gromadzeniu się soli i innych osadów ze środowiska zewnętrznego. Podczas czyszczenia suchą lub lekko zwilżoną ściereczką skrystalizowana sól może powodować zarysowania paneli przyrządów mierniczych. Dlatego należy upewnić się, że ściereczka jest nawilżona w stopniu wystarczającym do rozpuszczenia i usunięcia nagromadzonej soli. Podczas czyszczenia szkła ekranu nie dociskać go zbyt mocno. Jeżeli zabrudzeń nie można usunąć ściereczką, do czyszczenia ekranu należy użyć roztworu ciepłej wody i alkoholu izopropylowego w proporcjach 50/50. Nie używać Nie używaj acetonu, benzyny lakowej, rozpuszczalników terpentynowych lub środków czyszczących opartych na amoniaku. Stosowanie silnych rozpuszczalników lub detergentów może spowodować uszkodzenie powłoki przeciwodblaskowej, elementów z tworzyw sztucznych na przyrządach pomiarowych. Jeżeli urządzenie nie będzie używane przez pewien czas, zalecane jest zamontowanie osłony przeciwsłonecznej, aby zapobiec uszkodzeniom opraw z tworzywa sztucznego i gumowych przycisków przez promieniowanie słoneczne. CZYSZCZENIE KONTROLEK ZDALNEGO STEROWANIA WAŻNE: Nigdy nie stosować wody pod wysokim ciśnieniem jako środka czyszczącego kontrolki zdalnego sterowania. Zaleca się regularne czyszczenie powierzchni ekranu wyświetlacza w celu zapobiegania gromadzeniu się soli i innych osadów środowiskowych. Dlatego należy upewnić się, że ściereczka jest nawilżona w stopniu wystarczającym do rozpuszczenia i usunięcia nagromadzonej soli. Jeżeli zabrudzeń nie można usunąć ściereczką, do czyszczenia ekranu należy użyć roztworu ciepłej wody i alkoholu izopropylowego w proporcjach 50/50. Nie używać Nie używaj acetonu, benzyny lakowej, rozpuszczalników terpentynowych lub środków czyszczących opartych na amoniaku. Stosowanie silnych rozpuszczalników lub detergentów może spowodować uszkodzenie powłoki, elementów z tworzyw sztucznych lub gumowych przycisków na przyrzadach kontroli zdalnej. pol 53

62 CZYSZCZENIE GÓRNEJ I DOLNEJ POKRYWY WAŻNE: Wycieranie na sucho (ścieranie powierzchni plastikowej, gdy jest ona sucha) spowoduje jej zarysowanie. Należy zawsze zwilżyć powierzchnię przed czyszczeniem. Nie należy używać detergentów zawierających kwas solny. Należy przestrzegać procedur czyszczenia i woskowania. Procedura czyszczenia i woskowania 1. Przed przystąpieniem do mycia spłukać pokrywy, usuwając zanieczyszczenia i kurz, które mogą porysować powierzchnię. 2. Zmyć pokrywy czystą wodą z dodatkiem łagodnego, nieścierającego mydła. Do mycia użyć czystej miękkiej ściereczki. 3. Osuszyć dokładnie miękką, czystą ściereczką. 4. Nawoskować powierzchnię za pomocą nieścierającego środka do polerowania samochodów (przeznaczonego do stosowania na czyste powierzchnie). Zdjąć nałożony wosk ręcznie za pomocą czystej, miękkiej ściereczki. 5. Do usuwania drobnych rys należy używać środka do wykańczania pokryw firmy Mercury Marine ( K 1). CZYSZCZENIE BLOKU SILNIKA Z GŁOWICĄ (EKSPLOATACJA W SŁONEJ WODZIE) Jeżeli silnik zaburtowy eksploatowany jest w słonej wodzie, należy zdjąć górną pokrywę i osłonę koła zamachowego. Sprawdzić, czy na bloku silnika z głowicą i jego podzespołach nie nagromadziła się sól. Spłukać nagromadzoną sól z bloku silnika z głowicą i jego podzespołów świeżą wodą. Nie pryskać na filtr/wlot powietrza oraz alternator. Po spłukaniu pozostawić blok silnika z głowicą i jego podzespoły do wyschnięcia. Nanieść antykorozyjny środek ochronny Quicksilver lub Mercury Precision Lubricants Corrosion Guard na zewnętrzne części metalowe bloku silnika z głowicą i jego podzespołów. Nie dopuścić do zetknięcia antykorozyjnego środka ochronnego z paskiem napędowym alternatora ani z kołami pasowymi paska. WAŻNE: Nie dopuścić do zetknięcia środka smarującego ani antykorozyjnego środka ochronnego z paskiem napędowym alternatora ani z kołami pasowymi paska. W przypadku naniesienia na pasek napędowy alternatora środka smarującego lub antykorozyjnego środka ochronnego pasek może zacząć się ślizgać lub zostać uszkodzony. I Nr ref. tubki Opis Miejsce stosowania Nr części 120 Corrosion Guard ochrona antykorozyjna Zewnętrzne powierzchnie metalowe bloku silnika z głowicą i jego podzespołów. Przepisy agencji EPA dotyczące emisji zanieczyszczeń Q55 Wszystkie nowe silniki zaburtowe produkowane przez firmę Mercury Marine w Stanach Zjednoczonych uzyskały atest Agencji Ochrony Środowiska (Environmental Protection Agency, EPA) poświadczający ich zgodność z przepisami dotyczącymi emisji zanieczyszczeń przez nowe silniki zaburtowe. Ważność tego atestu jest uzależniona od wprowadzenia pewnych korekt w normach zakładowych. Dlatego konieczne jest ścisłe przestrzeganie procedur zakładowych podczas obsługi serwisowej i napraw, zaś gdy tylko jest to wykonalne w praktyce, należy dążyć do przywrócenia oryginalnej konstrukcji silnika. Konserwacje, wymiany i naprawy urządzeń i systemów kontrolujących emisję zanieczyszczeń mogą być wykonywane przez dowolny zakład naprawy silników do łodzi z zapłonem iskrowym lub osobę fizyczną. 54 pol

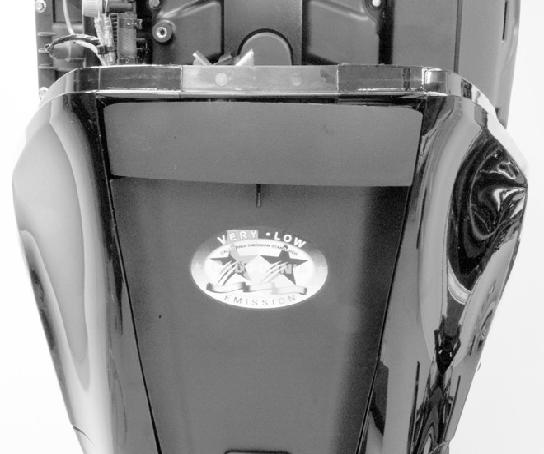

63 ETYKIETA CERTYFIKACJI EMISJI ZANIECZYSZCZEŃ I Etykieta certyfikacji emisji zanieczyszczeń, pokazująca poziomy emisji zanieczyszczeń oraz specyfikacje silnika związane bezpośrednio z emisją zanieczyszczeń, jest umieszczana na silniku z dniem jego produkcji. a b c d e SPARK PLUG: GAP: EMISSION CONTROL INFORMATION THIS ENGINE CONFORMS TO CALIFORNIA AND U.S. EPA EMISSION REGULATIONS FOR SPARK IGNITION MARINE ENGINES REFER TO OWNERS MANUAL FOR REQUIRED MAINTENANCE, SPECIFICATIONS, AND ADJUSTMENTS IDLE SPEED (in gear): hp kw L LOW PERM/HIGH PERM: FAMILY: HC+NOx:FEL: CO FEL: g/kwh g/kwh f g h i j a - b - c - d - e - f - g - h - i - j - Prędkość na biegu jałowym Moc silnika wyrażona w koniach mechanicznych Objętość skokowa cylindra Moc silnika - kilowaty Data produkcji Numer rodziny silników Ustalony limit emisji zanieczyszczeń dla rodziny silników Ustalony limit emisji zanieczyszczeń dla rodziny silników Zalecana świeca zapłonowa i otwór świecy Procent przesiąkania przewodu paliwowego OBOWIĄZKI WŁAŚCICIELA Właściciel/użytkownik ma obowiązek przeprowadzania rutynowych konserwacji silnika w celu utrzymania poziomów emisji zanieczyszczeń silnika odpowiadających zalecanym normom. Właściciel/użytkownik nie może modyfikować silnika w jakikolwiek sposób, który zmieniałby moc silnika lub spowodowałby, że poziomy emisji zanieczyszczeń przekroczyłyby ustalone wcześniej fabrycznie wartości. Harmonogram przeglądów i konserwacji KONTROLE CODZIENNE Sprawdzenie poziomu oleju w silniku Sprawdzenie wyłącznik ściągacza linowego Przegląd układu paliwowego pod kątem nieszczelności Przegląd silnika zaburtowego pod kątem przymocowania do pawęży Sprawdzenie elementów łączących układu sterowego Sprawdzenie, czy śruba napędowa obraca się Przegląd złączy układu wspomagania steru i węży pod kątem wycieków lub oznak uszkodzenia Sprawdzenie poziomu oleju pompy wspomagania steru, jeśli jest w wyposażeniu PO KAŻDYM UŻYTKOWANIU Zmycie zewnętrznej powierzchni pompy strugowodnej słodką wodą Płukanie układu chłodzenia silnika zaburtowego po użyciu łodzi w wodzie słonej lub zanieczyszczonej CO ROK LUB 100 GODZIN Nasmarowanie silnika, jeśli jest wymagane pol 55

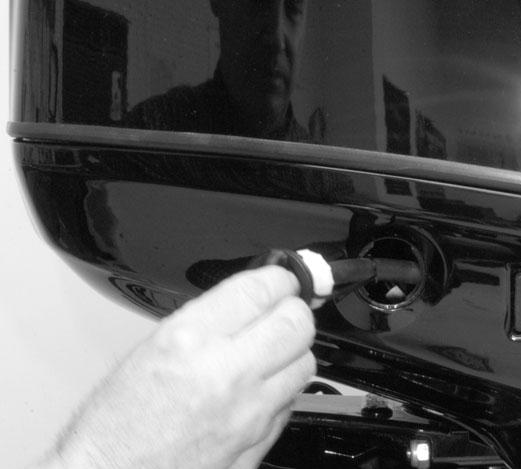

64 I Wymiana oleju silnikowego i filtra, jeśli są na wyposażeniu Przegląd termostatu pod kątem korozji i sprężyn pod kątem pęknięć Dodanie produktu Quickleen do zbiornika paliwa (raz w roku) Nałożenie środka zapobiegającego zacieraniu na gwinty świec zapłonowych Dolanie wyznaczonego oleju przekładniowego Przegląd anod kontroli korozji Sprawdzić stan pasa napędowego. Wymontowanie korka na górnej stronie pompy cyrkulacyjnej Smarowanie wypustów wału napędowego obowiązek dealera Smarowanie wypustów śruby napędowej obowiązek dealera Sprawdzenie dokręcenia wszystkich elementów mocujących obowiązek dealera Sprawdzenie momentu dokręcenia osprzętu mocującego silnika zaburtowego obowiązek dealera Sprawdzenie stanu akumulatora i połączeń przewodów obowiązek dealera CO TRZY LATA LUB 300 GODZIN Wymiana świec zapłonowych Wymiana wirnika pompy wodnej obowiązek dealera Sprawdzenie złączy wiązki przewodów obowiązek dealera Sprawdzenie regulacji linki pilota, jeśli dotyczy obowiązek dealera Wymiana wysokociśnieniowego filtra paliwa obowiązek dealera Wymiana paska napędowego akcesoriów obowiązek dealera Sprawdzenie poziomu oleju w układzie wspomagania trymowania obowiązek dealera Przegląd mocowań silnika obowiązek dealera Płukanie układu chłodzenia Po każdym użyciu łodzi w wodzie słonej, zanieczyszczonej lub mulistej należy przepłukać wewnętrzne kanały silnika zaburtowego wodą słodką. Pomoże to zapobiec zatykaniu się wewnętrznych kanałów wodnych wskutek gromadzenia się osadu. UWAGA: Silnik zaburtowy można odchylić lub umieścić w pozycji pionowej na czas płukania. 1. Przy wyłączonym silniku umieścić silnik zaburtowy w pozycji roboczej (pionowej) lub w pozycji odchylonej. 2. Wymontować złączkę do przepłukiwania z dolnej osłony. 3. Zdjąć osłonę ze złączki do przepłukiwania i wprowadzić wąż wodny do złączki pol

65 I 4. Otworzyć kurek wody (do 1/2 maksymalnego przepływu) i pozwolić na przepłukanie układu chłodzącego wodą (około 15 minut). 5. Po zakończeniu przepłukiwania zamknąć dopływ wody i odłączyć wąż wodny. 6. Założyć osłonę na złączkę do przepłukiwania. Z powrotem zamontować złączkę do przepłukiwania w dolnej osłonie. Zdejmowanie i montaż górnej pokrywy DEMONTAŻ Odblokować górną pokrywę, wyciągając blokadę pokrywy tylnej. Zdjąć górną pokrywę z silnika. MONTAŻ Najpierw opuścić przód pokrywy i zaczepić przedni hak pokrywy. Opuścić pokrywę do położenia osadzenia i nacisnąć tył pokrywy, aby ją zablokować. Należy upewnić się, że pokrywa jest mocno zamocowana, pociągając w górę jej tylną część Przegląd akumulatora Akumulator należy sprawdzać okresowo w celu zapewnienia odpowiedniej zdolności rozruchowej silnika. WAŻNE: Należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa i konserwacji, które są dostarczane razem z akumulatorem. 1. Silnik należy wyłączyć przed wykonaniem jakichkolwiek operacji na akumulatorze. 2. Zabezpieczyć akumulator przed poruszeniem. pol 57

66 3. Końcówki kabli akumulatora powinny być czyste, ściśle przylegające i odpowiednio zainstalowane. Dodatni do dodatniego, a ujemny do ujemnego. 4. Akumulator powinien być wyposażony w osłon nieprzewodzącą prądu, która pozwoli uniknąć przypadkowego zwarcia zacisków akumulatora. Dane techniczne akumulatora dla silnika Verado WAŻNE: Silniki Verado wymagają akumulatora rozruchowego dla łodzi 12 V AGM (Absorbed Glass Mat) zgodnego z minimalnymi specyfikacjami. Aby zapewnić najlepsze osiągi, firma Mercury Marine nie zaleca stosowania bardziej popularnych akumulatorów cieczowych lub żelowych ołowiowo-kwasowych do rozruchu silników Verado. Każdy silnik Verado musi być wyposażony we własny akumulator rozruchowy. Jeżeli dana łódź wymaga dodatkowego zasilania z akumulatora dla akcesoriów na łodzi lub elektroniki żeglugowej, należy zamontować pomocniczy akumulator lub akumulatory. Należy użyć akumulatora rozruchowego dla łodzi 12 V AGM (Absorbed Glass Mat) zgodnego z minimalnymi specyfikacjami. Wymagana w USA (SAE) znamionowa wartość początkowa dla silników Verado Akumulator rozruchowy wymagany dla silników Verado Wymagana wartość MCA (Marine Cranking Amps) oraz pojemność rezerwowa Akumulator 12 V AGM (Absorbed Glass Mat) 800 min. Marine Cranking Amps (MCA) z min. pojemnością rezerwową RC25 wartości znamionowej 135 minut Międzynarodowa (EN) znamionowa wartość początkowa dla silników Verado Akumulator rozruchowy wymagany dla silników Verado Wymagana wartość CCA (Cold Cranking Amps) oraz ilość amperogodzin (Ah) Akumulator 12 V AGM (Absorbed Glass Mat) 975 min. Cold Cranking Amps (CCA) z min. 65 amperogodz. (Ah) UWAGA: Nie należy stosować akumulatorów rozruchowych niezgodnych z wymaganymi specyfikacjami. W przypadku zastosowania akumulatora niezgodnego z wymaganymi specyfikacjami, wydajność działania systemu elektrycznego może być słaba. WAŻNE: Podczas montażu akumulatora należy przestrzegać norm obowiązujących przy produkcji łodzi (BIA, ABYC itp.), norm bezpieczeństwa i przepisów Straży Przybrzeżnej (USA). Upewnić się, że przewody akumulatora spełniają wymogi próby wyciągania i że dodatni zacisk akumulatora jest właściwie zaizolowany zgodnie z przepisami. Zaleca się (w niektórych stanach na terenie USA jest to wymagane), aby akumulator montowany był w zamkniętej obudowie. Należy zapoznać się z lokalnymi przepisami. Podczas podłączania akumulatora należy zamocować przewody do klem za pomocą nakrętek sześciokątnych. Dokręcić nakrętki sześciokątne określonym momentem dokręcania.! OSTRZEŻENIE Niezabezpieczenie przewodów akumulatora w odpowiedni sposób może spowodować spadek mocy systemu cyfrowej przepustnicy i zmiany biegów (DTS), co może prowadzić do poważnych obrażeń lub mierci w wyniku utraty kontroli nad łodzią. Przewody akumulatora należy przymocować do klem przy pomocy nakrętek sześciokątnych, tak aby żaden przewód nie był obluzowany. I Opis Nm funt x cal funt x stopa Nakrętki sześciokątne 13, pol

67 I WAŻNE: Przekroje i długości przewodów akumulatorowych są niezwykle istotne. Aby uzyskać informacje na temat wymogów co do wielkości, należy zapoznać się z tabelami rozmiarów kabli akumulatorowych lub instrukcją montażu silnika. Informację przestrzegającą przed stosowaniem akumulatorów o niskim prądzie rozruchowym oraz nakrętek motylkowych należy umieścić na skrzynce akumulatora lub w jej pobliżu w celu informowania podczas kolejnych czynności serwisowych. Jedna nakrętka sześciokątna 5/16 cala oraz jedna 3/8 cala są dołączone do zestawu i zastępują nakrętki motylkowe. Metrycznych nakrętek sześciokątnych nie ma na wyposażeniu. NOTICE DO NOT USE DEEP CYCLE BATTERIES! 13.5Nm (120 lb-in.) DO NOT USE WINGNUTS IMPORTANT: Refer to the outboard owner s manual for battery requirements. Battery cable size and length is critical. Refer to engine installation manual for size requirements. 8M Place decal on or near battery box for future service reference. Included with the engine rigging components are 5/16" and 3/8 hex nuts to be used for battery terminal wing nut replacement. Metric hex nuts must be obtained locally Filtr powietrza Filtr powietrza znajduje się w zespole osłony koła zamachowego. Filtr powietrza usuwa z powietrza cząsteczki, które mogłyby po zassaniu uszkodzić elementy silnika. Konstrukcja filtru powietrza umożliwia uzyskanie maksymalnego, nieograniczonego przepływu powietrza podczas pracy silnika. WYMONTOWANIE FILTRU POWIETRZA 1. Wymontować wąż odpowietrznika FSM i wąż przewietrzania silnika z osłony koła zamachowego. pol 59

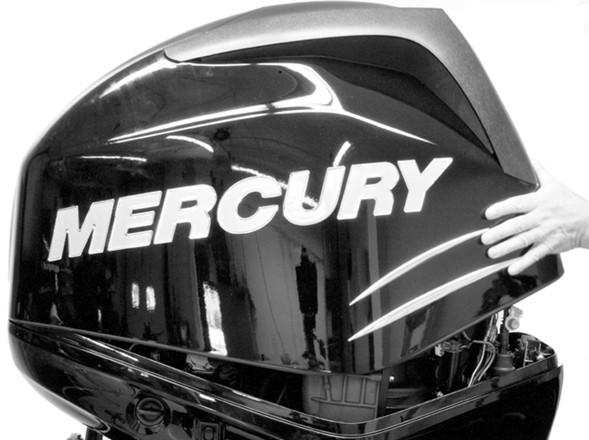

68 I 2. Wykręcić śruby mocujące osłonę koła zamachowego do tylnych słupków montażowych. b c a a - Śruba i podkładka koła zamachowego (2) b - Wąż odpowietrznika FSM c - Wąż wentylacyjny skrzyni korbowej 3. Zdjąć osłonę koła zamachowego z przedniego słupka montażowego i rezonatora kolektora ssącego, unosząc ją w górę. 4. Wykręcić trzy wkręty łączące górną część osłony koła zamachowego z dolną jej częścią Odłączyć od siebie dwie części osłony, aby uzyskać dostęp do filtru powietrza. 60 pol

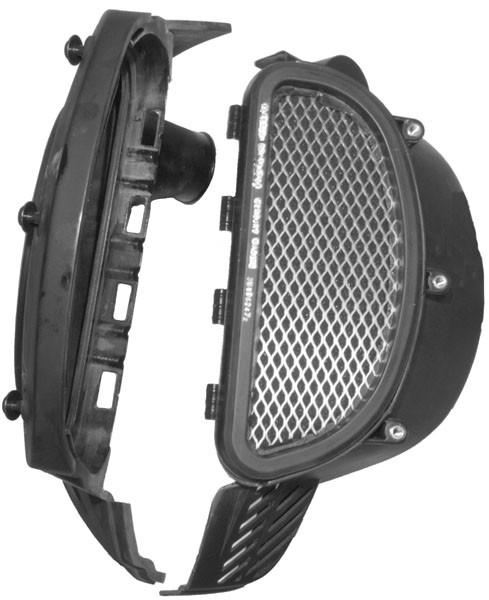

69 I 6. Wymontować filtr powietrza z dolnej części osłony koła zamachowego. a - b - Część osłony koła zamachowego Filtr powietrza a b INSTALACJA FILTRU POWIETRZA 1. Zamontować filtr powietrza w części osłony koła zamachowego. a - b - Część osłony koła zamachowego Filtr powietrza a b pol 61

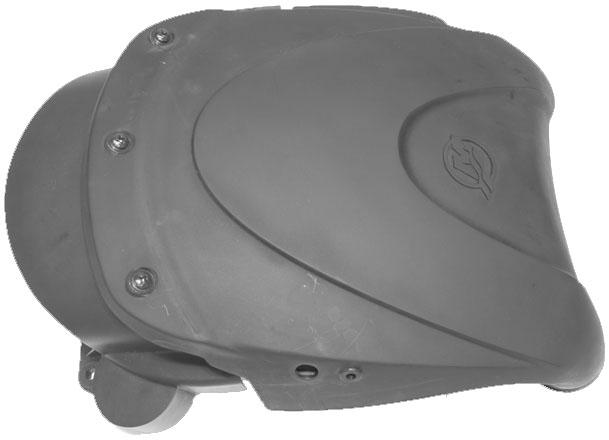

70 I 2. Zamontować górną część osłony koła zamachowego na dolnej części osłony. Upewnić się, że otwór w górnej części jest prawidłowo dopasowany do dolnej części, i że obie części są pewnie połączone. a - b - Otwór w górnej części osłony koła zamachowego Zatrzask w dolnej części osłony koła zamachowego a b Przycisnąć obie części do siebie i wkręcić trzy śruby. Dokręcić śruby momentem zgodnym ze specyfikacją Opis Nm funt x cal funt x stopa Śruba Zamontować osłonę koła zamachowego na rezonatorze i przednim słupku montażowym. 5. Ustawić otwory na tylne śruby w osłonie koła zamachowego naprzeciwko odpowiednich otworów w tylnych słupkach montażowych. 62 pol

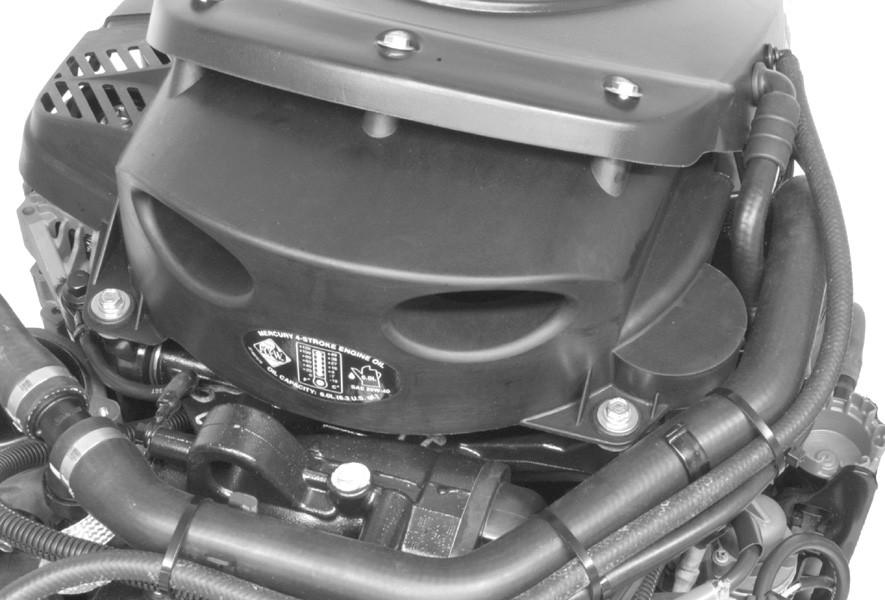

71 I 6. Przymocować osłonę koła zamachowego do tylnych słupków montażowych dwiema śrubami z podkładkami. Dokręcić śruby zadanym momentem. b c a a - Śruba i podkładka koła zamachowego (2) b - Wąż odpowietrznika FSM c - Wąż wentylacyjny skrzyni korbowej Opis Nm funt x cal funt x stopa Śruba osłony koła zamachowego Układ paliwowy! OSTRZEŻENIE Paliwo jest palne i wybuchowe. Upewnić się, że zapłon jest wyłączony, a ściągacz linowy ustawiony tak, aby nie można było uruchomić silnika. Podczas serwisowania w otoczeniu silnika nie palić, nie dopuszczać do powstawania iskier i unikać otwartego ognia. W obszarze roboczym powinna być dobra wentylacja; unikać wdychania oparów przez dłuższy czas. Przed podjęciem próby uruchomienia silnika zawsze sprawdzać, czy nie ma wycieków i niezwłocznie wycierać rozlane paliwo. WAŻNE: Paliwo należy zbierać i przechowywać w atestowanym zbiorniku. Natychmiast wytrzyj rozlane paliwo. Materiał użyty do zebrania rozlanego paliwa wyrzucać do odpowiedniego zbiornika. Przed wykonaniem naprawy lub przeglądu jakiejkolwiek części układu paliwowego: 1. Wyłączyć silnik i odłączyć akumulator. 2. Serwisowanie układu paliwowego należy przeprowadzać w pomieszczeniach o dobrej wentylacji. 3. Po skończonej pracy należy sprawdzić, czy nie ma oznak wycieku paliwa. PRZEGLĄD PRZEWODU PALIWOWEGO Należy sprawdzić wzrokowo, czy przewód paliwowy nie jest popękany, wybrzuszony, nie przecieka, nie jest sparciały lub w inny sposób uszkodzony. W przypadku stwierdzenia opisanych powyżej uszkodzeń należy wymienić przewód paliwowy. FILTR ODWADNIANIA PALIWA UWAGA: System ostrzegawczy zostanie włączony w przypadku osiągnięcia maksymalnego poziomu zawartości wody w filtrze paliwa. pol 63

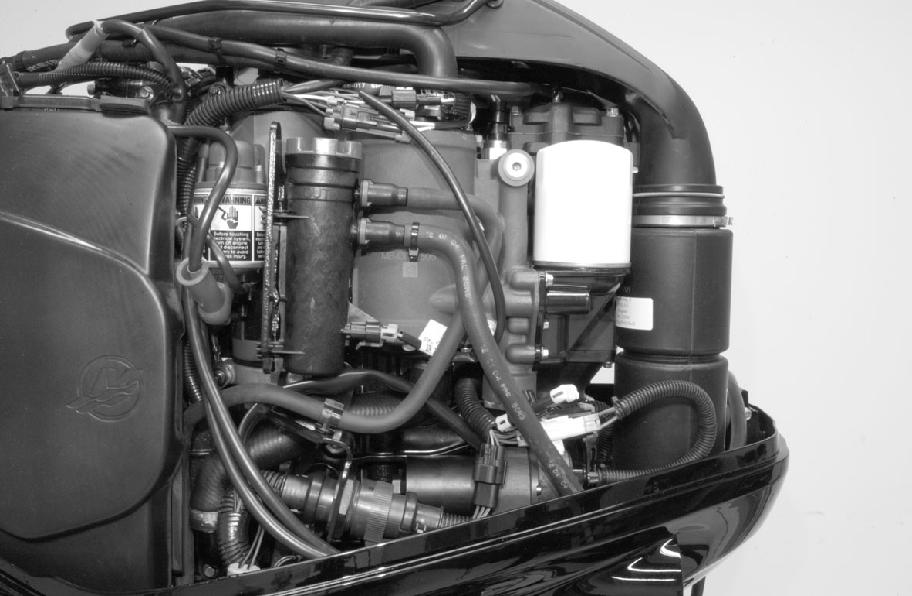

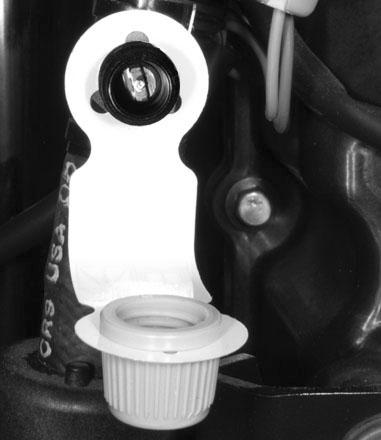

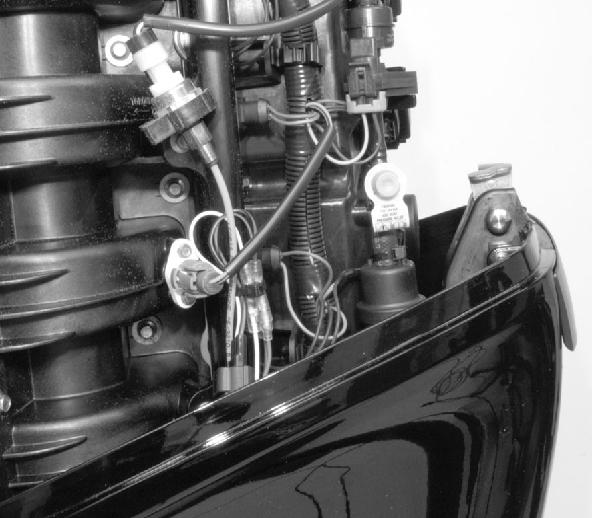

72 Filtr usuwa z paliwa wilgoć i zanieczyszczenia. W przypadku wypełnienia uchwytu filtru wodą można ją usunąć. W przypadku zablokowania filtra zanieczyszczeniami filtr należy wymienić. Patrz Harmonogram przeglądów i konserwacji zawierający informacje dotyczące okresów między konserwacjami. Wyjmowanie filtru 1. Przekręcić kluczyk zapłonu do pozycji OFF". 2. Zdjąć nakrywkę zaworu usuwania oparów paliwa znajdującą się z tyłu silnika. I 14765! PRZESTROGA Jeśli ciśnienie w układzie nie zostanie zredukowane, dojdzie do wytryśnięcia paliwa, co może doprowadzić do pożaru lub wybuchu. Przed rozpoczęciem czynności serwisowych w układzie paliwowym pozostawić silnik do całkowitego ostygnięcia i zredukować ciśnienie. Zawsze należy chronić oczy i skórę przed paliwem pod ciśnieniem i oparami. 3. Umieścić szmatkę lub ręcznik wokół zaworu, upuszczać pary, popychając trzpień końca zaworu do wewnątrz pol

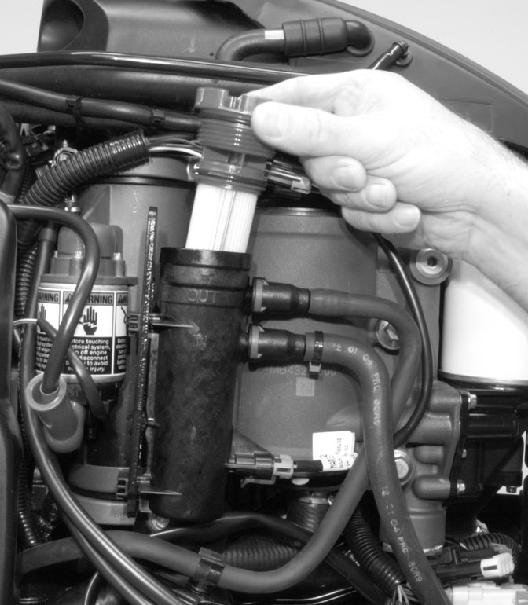

73 I 4. Odkręcić filtr (w kierunku przeciwnym do ruchu wskazówek zegara) i wyjąć Opróżnianie filtru 1. Przesunąć oprawę filtru w górę, aby uwolnić ze wspornika. Węże i wiązki przewodów mogą pozostawać podłączone do oprawy filtru. 2. Odchylić oprawę filtru, spuszczając płyn do odpowiedniego pojemnika Instalacja filtru 1. Umieścić oprawę filtru na wsporniku i zamocować na miejscu. 2. Nałożyć olej na pierścień uszczelniający na filtrze. 3. Zainstalować filtr i mocno dokręcić ręką. pol 65

74 I WAŻNE: Sprawdzić wzrokowo, czy nie ma wycieków paliwa z filtra, obracając kluczyk zapłonu w pozycję roboczą ( RUN"), aby wpompować paliwo do filtra Anoda kontroli korozji Silnik zaburtowy łodzi jest wyposażony w anody kontroli korozji rozmieszczone w kilku miejscach. Anoda pomaga w ochronie silnika przed korozją elektrochemiczną, która niszczy powoli pokrywający anodę metal, zamiast metalu, z którego wykonany jest silnik. Każdą anodę należy poddawać okresowym przeglądom, zwłaszcza w słonej wodzie, która przyspiesza korozję. Aby silnik był stale chroniony przed korozją, należy zawsze wymieniać anodę zanim całkowicie skoroduje. Nie należy malować ani nakładać warstwy ochronnej na anodę, ponieważ zmniejszy to skuteczność działania anody. Dwie anody znajdują się po obu stronach skrzyni biegów Druga anoda jest zainstalowana w dolnej części zespołu obejmy pawęży Wymiana śruby napędowej 1. Włączyć bieg jałowy. 66 pol

75 I 2. Wyprostować zagięte zaczepy na elemencie ustalającym nakrętki śruby napędowej Umieścić drewniany klocek pomiędzy skrzynią biegów a śrubą napędową, aby ją unieruchomić i zdjąć jej nakrętkę Ściągnąć śrubę napędową z wału. Jeśli śruba napędowa zakleszczyła się na wale i nie można jej zdjąć, należy zlecić zdjęcie śruby autoryzowanemu dealerowi. 5. W celu ułatwienia demontażu śruby napędowej w przyszłości należy pokryć wypusty wału napędowego jednym z następujących środków firmy Mercury/Quicksilver: Nr ref. tubki Opis Miejsce stosowania Nr części Smar Extreme Grease Wypusty wału napędowego 8M C z PTFE Wypusty wału napędowego Q 1 6. Śruby napędowe z piastą Flo-Torq II - Należy zainstalować piastę oporową, zamienną tuleję napędową, śrubę napędową, piastę oporową, element przytrzymujący nakrętkę śruby napędowej na wale oraz nakrętkę. a b c e f a - b - Nakrętka na śrubie napędowej Element ustalający nakrętki na śrubie napędowej c - Piasta oporowa d - Śruba napędowa e - Wymienna tuleja napędowa f - Przednia piasta oporowa d pol 67

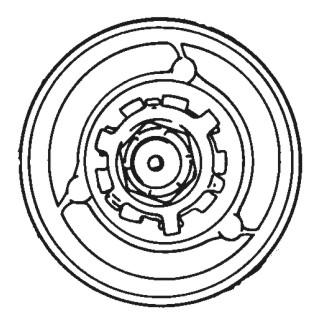

76 I 7. Śruby napędowe z piastą Flo-Torq IV - Należy zainstalować piastę oporową, zamienną tuleję napędową, śrubę napędową, piastę oporową, element przytrzymujący nakrętkę śruby napędowej na wale oraz nakrętkę. a b c e f a - b - Nakrętka na śrubie napędowej Element ustalający nakrętki na śrubie napędowej c - Piasta oporowa d - Śruba napędowa e - Wymienna tuleja napędowa f - Przednia piasta oporowa d Umieścić drewniany klocek pomiędzy skrzynią biegów a śrubą napędową i dokręcić podanym momentem. Opis Nm funt x cal funt x stopa Nakrętka na śrubie napędowej Zamocować nakrętkę śruby napędowej, zaginając trzy zaczepy w rowki w piaście oporowej Przegląd i wymiana świec zapłonowych UWAGA: Aby uzyskać dostęp do dolnej świecy zapłonowej, zdjąć tylną pokrywę i blokadę pokrywy tylnej. ZDEJMOWANIE BLOKADY POKRYWY I POKRYWY TYLNEJ 1. Wykręcić wkręt i płaską podkładkę z blokady pokrywy tylnej. 68 pol

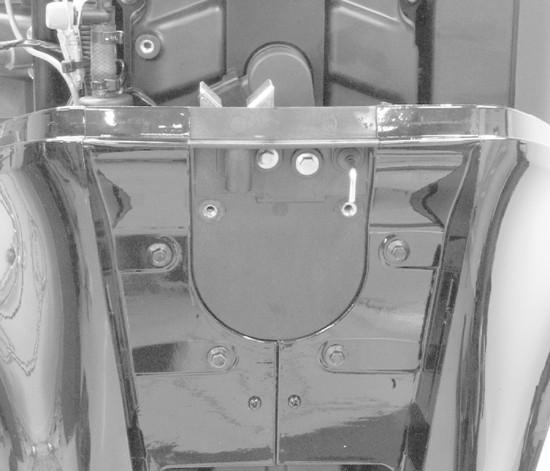

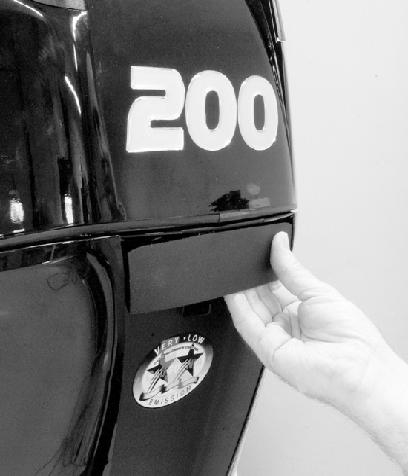

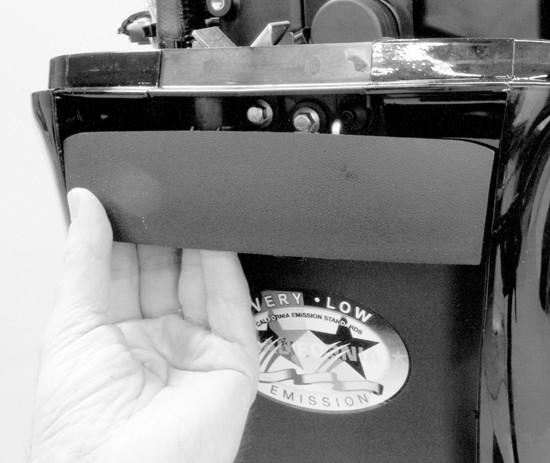

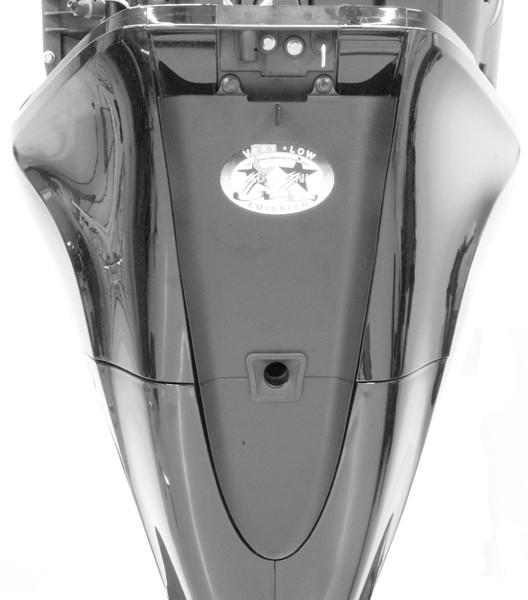

77 I 2. Wyjąć tylny narożnik blokady, aby odsłonić pokrywę tylną. Wyjąć blokadę tylnej pokrywy. a a - Blokada tylnej pokrywy 3. Wykręcić dwa wkręty mocujące pokrywę tylną. Ustawić dwie strzałki (punkty podważania) na pokrywie tylnej. Za pomocą śrubokrętu z cienką końcówką podważyć pokrywę we wskazanych punktach. Zdjąć pokrywę tylną. 4. Wykręcić sześć wkrętów mocujących blokadę pokrywy i wymontować blokadę. Zachować dwie nakrętki sześciokątnej służące do mocowania dwóch górnych śrub. c b a a - b - c - Tylna pokrywa Punkt podważania (strzałka) Blokada pokrywy WYJMOWANIE I SPRAWDZANIE ŚWIECY ZAPŁONOWEJ 1. Odłączyć sześć złączy wiązek okablowania od cewek ołówkowych. pol 69

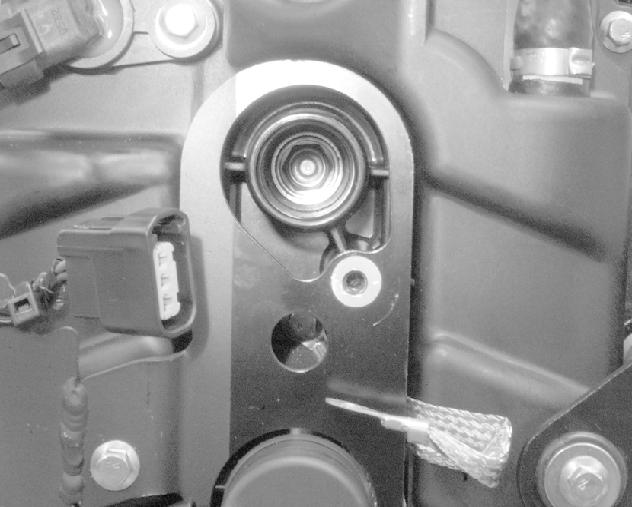

78 I 2. Wykręcić śruby mocujące cewki ołówkowe. Ruchem skrętnym wyciągnąć cewki ołówkowe ze świec zapłonowych. a b a - Złącze wiązki przewodów b - Cewka ołówkowa c c - Śruba Wyjąć świece zapłonowe w celu dokonania przeglądu Wymienić świecę zapłonową, jeśli elektroda jest zużyta lub izolator jest twardy, popękany, złamany lub wybrzuszony, lub jeśli na elektrodzie świecy nie widać metalu szlachetnego. WAŻNE: Kolor świecy może niedokładnie oddawać jej stan. Aby prawidłowo zdiagnozować wadliwą świecę, sprawdzić metal szlachetny na jej elektrodzie. Jeśli nie widać metalu szlachetnego, wymienić świecę. a 9381 a - Szlachetny metal 70 pol

79 I 5. Ustawić otwór świecy zapłonowej. Zob. Dane techniczne a. We wszystkich świecach zapłonowych w serwisie należy przeprowadzić kontrolę i korektę szczeliny przed montażem. b. Szczelinę należy zmierzyć za pomocą szczelinomierza. Nigdy nie należy stosować narzędzia typu klinowego do kontroli lub ustawienia szczeliny. c. Jeżeli wymagana jest korekta, nie należy podważać lub wywierać siły na elektrodę środkową. Jest to bardzo ważne w przypadku wszystkich świec zapłonowych, których elektrody środkowe lub uziemiające są pokryte warstwą ścierającą, taką jak platyna lub iryd. d. Jeżeli szczelina musi zostać poszerzona, należy użyć narzędzia, które ciągnie jedynie za elektrodę uziemiającą i nie dotyka elektrody środkowej ani części porcelanowej i ścieralnej elektrody uziemiającej. e. Jeżeli szczelina musi zostać zwężona, delikatnie uderzać elektrodą uziemiającą o twardą powierzchnię. 6. Eksploatacja w słonej wodzie Przed instalacją nałożyć cienką warstwę składnika chroniącego przed zacieraniem (wyłącznie na gwint instalowanej świecy zapłonowej). MONTAŻ ŚRUBY ZAPŁONOWEJ 1. Przed montażem świec zapłonowych oczyścić gniazda z zanieczyszczeń. Zainstalować świece, dokręcając ręcznie do oporu, następnie dokręcić o 1/4 obrotu lub momentem podanym w specyfikacji. Opis Nm funt x cal funt x stopa Świeca zapłonowa Ruchem skręcającym nałożyć cewki ołówkowe na świece zapłonowe. 3. Zamocować cewki za pomocą śrub ustalających. Dokręcić z określonym momentem dokręcania. Opis Nm funt x cal funt x stopa Śruby Podłączyć sześć złączy wiązek okablowania do połączeń cewek ołówkowych. a b a - Złącze wiązki przewodów b - Cewka ołówkowa c c - Śruba Założyć blokadę pokrywy, pokrywę tylną i blokadę pokrywy tylnej. Dokręcić z określonym momentem dokręcania. pol 71

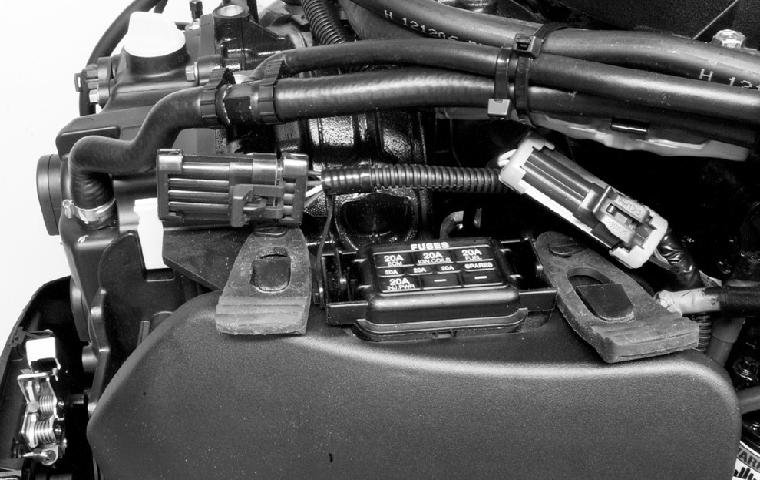

80 I Opis Nm funt x cal funt x stopa Blokada tylnej pokrywy tylne śruby (4) Blokada tylnej pokrywy górne śruby z nakrętkami sześciokątnymi (2) Tylna osłona śruby (2) Wkręt Bezpieczniki Przewody instalacji elektrycznej na silniku zaburtowym są chronione przed przeciążeniem za pomocą bezpieczników w obwodzie. Jeśli bezpiecznik przepali się, należy zlokalizować i naprawić przyczynę przeciążenia. Jeśli przyczyna nie zostanie zlokalizowana, bezpiecznik może po raz kolejny ulec spaleniu. Usunąć z silnika ściągacz bezpieczników. Zdjąć pokrywę z oprawy bezpiecznika. Wyjąć bezpiecznik, który prawdopodobnie się przepalił, i spojrzeć na srebrną opaskę wewnątrz bezpiecznika. Jeśli opaska jest pęknięta, należy wymienić bezpiecznik. Bezpiecznik należy wymienić na nowy o takiej samej wartości znamionowej. a b c e f g d h j i a - Ściągacz bezpieczników b - Oprawa bezpiecznika c - Dobry bezpiecznik d - Przepalony bezpiecznik e - Elektroniczny moduł sterujący i zawór usuwania par, ECM" bezpiecznik 20 A. f - Cewki zapłonowe, IGN. COILS" bezpiecznik 20 A g - Układ podawania paliwa, FUEL" bezpiecznik 20 A h - Bezpieczniki zapasowe (3) i - Terminal diagnostyczny bezpiecznik 2 A j - Zasilanie wtryskiwacza i zawór doładowania INJ. PWR." bezpiecznik 20 A 72 pol

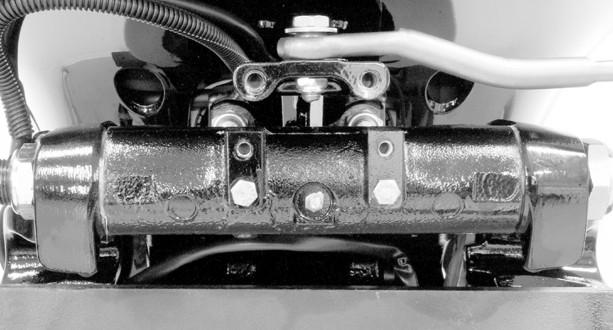

81 I Elementy mocujące łączników drążka mechanizmu zwrotniczego WAŻNE: Drążek mechanizmu zwrotniczego, który łączy linkę sterową z silnikiem, musi być dołączony przy użyciu specjalnej śruby z łbem kołnierzowym ( a" - numer części ) oraz nakrętek samozabezpieczających z wkładkami nylonowymi ( c" i d", numer części ). Przeciwnakrętek nie należy nigdy wymieniać na zwykłe nakrętki (bez zabezpieczenia), ponieważ będą się obluzowywać i drgać, powodując odłączenie drążka.! OSTRZEŻENIE Zastosowanie nieprawidłowych elementów mocujących lub nieprawidłowych procedur instalacji może skutkować poluzowaniem lub odłączeniem drążka mechanizmu zwrotniczego. Może to spowodować nagłą, nieoczekiwaną utratę kontroli nad łodzią, a w efekcie poważne obrażenia ciała lub śmierć wskutek wyrzucenia pasażerów za burtę. Należy zawsze stosować wymagane podzespoły i postępować zgodnie z instrukcjami oraz procedurami dokręcania. a b c d a - Specjalna śruba z łbem kołnierzowym ( ) b - Płaska podkładka (2) c - Przeciwnakrętka z wkładką nylonową ( ) d - Przeciwnakrętka z wkładką nylonową ( ) Opis Nm funt x cal funt x stopa Specjalna śruba z łbem kołnierzowym Nakrętka samozabezpieczająca z wkładką nylonową d" Przeciwnakrętka z wkładką nylonową c" Dokręcić aż do pełnego osadzenia, następnie odkręcić o 1/4 obrotu. Przymocować drążek mechanizmu zwrotniczego do linki sterowej za pomocą dwu płaskich podkładek oraz przeciwnakrętki samoblokującej się z wkładką nylonową. Dokręcić przeciwnakrętkę aż do jej pełnego osadzenia, następnie odkręcić o 1/4 obrotu. Przymocować drążek mechanizmu zwrotniczego do silnika za pomocą specjalnej śruby z łbem kołnierzowym oraz śruby zabezpieczającej z wkładką nylonową. Najpierw należy dokręcić śrubę, następnie nakrętkę zabezpieczającą zgodnie ze specyfikacjami. pol 73

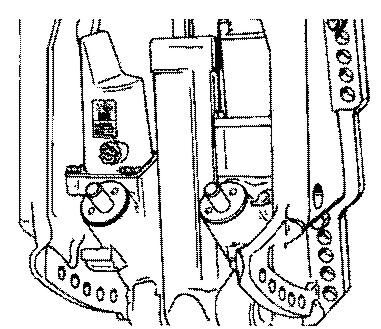

82 Układ elektryczny układu cyfrowej regulacji przepustnicy i zmiany biegów (DTS)! OSTRZEŻENIE Rozcinanie lub manipulowanie uszkodzi izolację kabli, w wyniku czego do instalacji elektrycznej dostanie się woda. Dostanie się wody może doprowadzić do awarii instalacji elektrycznej i utraty kontroli nad przepustnicą i zmianą biegów. Aby uniknąć ryzyka odniesienia poważnych obrażeń lub śmierci w wyniku utraty kontroli nad łodzią nie należy splatać przewodów ani przerywać izolacji systemu DTS. Sprawdzić, czy wiązki nie zostały poprowadzone w pobliżu ostrych krawędzi, gorących powierzchni i ruchomych części. Sprawdzić, czy wszystkie nieużywane złącza i gniazda elektryczne zabezpieczone są osłoną. Sprawdzić, czy wiązki są zamocowane wzdłuż drogi prowadzenia. Przegląd paska napędowego akcesoriów Sprawdzić pasek napędowy akcesoriów i zlecić jego wymianę autoryzowanemu dealerowi w razie stwierdzenia dowolnego z poniższych objawów. Pęknięcia z boku paska lub w podstawie rowków. Nadmierne zużycie u podstaw rowków. Część gumowa nasiąknięta olejem. Powierzchnia paska chropowata. Oznaki przetarcia na krawędziach lub zewnętrznych powierzchniach paska. Punkty smarowania 1. Nasmarować następujące elementy smarem Extreme Grease. I Nr ref. tubki Opis Miejsce stosowania Nr części Smar Extreme Grease Zakończenia kulowe drążka trymowania 8M Zakończenia kulowe drążka trymowania obrócić zakończenia kulowe, wprowadzając smar do gniazd kulowych Nasmarować następujące elementy smarem Extreme Grease lub 2-4-C z PTFE. Nr ref. tubki Opis Miejsce stosowania Nr części Smar Extreme Grease Wał napędowy 8M pol

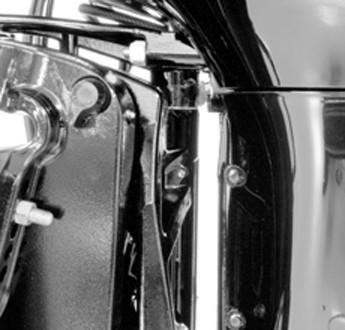

83 I Nr ref. tubki Opis Miejsce stosowania Nr części C z PTFE Wał napędowy Q 1 Wał napędowy patrz Wymiana śruby napędowej gdzie opisano zdejmowanie i zakładanie śruby napędowej. Cały wał napędowy należy pokryć smarem, aby zapobiec korozji piasty śruby napędowej i zakleszczeniu jej na wale napędowym Nasmarować następujące elementy środkiem 2-4-C z PTFE lub smarem Extreme Grease. Nr ref. tubki Opis Miejsce stosowania Nr części Smar Extreme Grease C z PTFE Wspornik obrotowy, podpórka odchylania, rurka odchylania Wspornik obrotowy, podpórka odchylania, rurka odchylania 8M Q 1 Wspornik obrotowy nasmarować przez złączkę. Podpórka odchylania nasmarować przez złączkę. b a a - b - Wspornik obrotowy Podpórka odchylania Rurka odchylania nasmarować przez złączkę. a - Złączka rurki odchylania a pol 75

84 I 4. Poniższe punkty należy smarować smarem Quicksilver lub Mercury Precision Lubricants 2-4-C z PTFE albo smarem Extreme Grease.! OSTRZEŻENIE Nieprawidłowe smarowanie linki może doprowadzić do zablokowania układu hydraulicznego, co może być przyczyną odniesienia poważnych obrażeń ciała lub śmierci na skutek utraty kontroli nad łodzią. Przed nałożeniem smaru całkowicie wycofać koniec linki sterowej. Nr ref. tubki Opis Miejsce stosowania Nr części Smar Extreme Grease Linka steru 8M C z PTFE Linka steru Q 1 Linka steru obrócić ster, aby całkowicie wycofać koniec linki do rurki odchyłu silnika. Nasmarować przez złącze. a b a - Złączka b - Koniec linki Na poniższe elementy należy nakładać lekki smar. Punkty obrotowe drążka mechanizmu zwrotniczego nasmarować punkty obrotowe pol

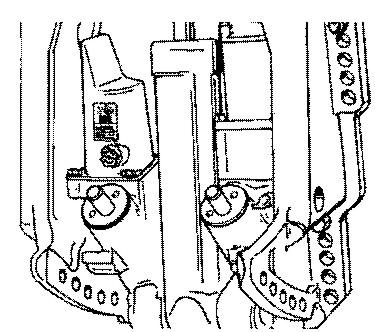

85 Sprawdzanie poziomu oleju hydraulicznego wspomagania trymowania 1. Przechylić silnik do pozycji pionowej i założyć blokadę wspomagania odchyłu. I Zdjąć korek wlewu i sprawdzić poziom oleju. Poziom oleju powinien być równy z dnem otworu napełniania. Dodać oleju Quicksilver lub Mercury Precision do układów kierowania i trymowania. Jeśli ten olej nie jest dostępny, należy zastosować olej do przekładni hydrokinetycznych (ATF) Nr ref. tubki Opis Miejsce stosowania Nr części 114 Olej do układu wspomagania trymowania i steru Układ trymowania ze wspomaganiem Q1 Sprawdzanie poziomu płynu hydraulicznego w układzie wspomagania steru! OSTRZEŻENIE Brud lub zanieczyszczenia w hydraulicznym układzie sterowania mogą powodować uszkodzenia komponentów wewnętrznych układu sterowania. Uszkodzone komponenty mogą prowadzić do poważnych obrażeń lub śmierci w wyniku utraty kontroli nad łodzią. Nie zezwalać na przedostawanie się brudu lub zanieczyszczeń do steru, przewodów lub siłownika tego układu sterowania i wykonywać wszelkie kontrole, serwisowanie lub montaż układu hydraulicznego w czystym miejscu pracy. pol 77

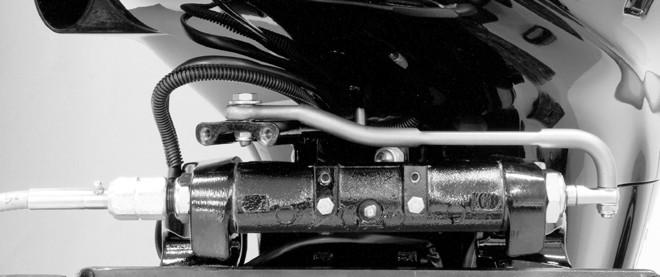

86 I Zdjąć pokrywę układu wspomagania steru i korek wlewu, aby sprawdzić wzrokowo poziom oleju. Poziom oleju powinien być nieznacznie poniżej dna otworu do napełniania. W razie potrzeby dodawać jedynie syntetycznego płynu do układu wspomagania sterowania SAE 0W-30. a b c a - b - c - Pokrywa układu wspomagania steru Korek wlewu Poziom napełnienia/maksymalny Nr ref. tubki Opis Miejsce stosowania Nr części 138 Syntetyczny płyn SAE 0W-30 do układu wspomagania steru Układ wspomagania sterowania K01 Wymiana oleju w silniku POJEMNOŚĆ OLEJOWA SILNIKA Ilość oleju w silniku wynosi około 6,0 litrów (6,3 kw. am.) ODPOMPOWANIE WAŻNE: Odchylić silnik zaburtowy na zewnątrz/w górę poza położenia pionowe i pozostawić w tej pozycji na około jedną minutę, aby olej spłynął z powrotem do miski olejowej. WAŻNE: Aby uniknąć lub ograniczyć rozlanie oleju podczas wyjmowania filtru, należy upewnić się, że silnik zaburtowy znajduje się w pozycji pionowej (nieodchylonej), a silnik jest zimny lub nie pracował co najmniej przez ostatnią godzinę. 1. Odchylić silnik zaburtowy na zewnątrz/w górę poza położenia pionowe i pozostawić w tej pozycji na około jedną minutę, aby olej spłynął z powrotem do miski olejowej. 2. Silnik zaburtowy należy umieścić w pozycji pionowej. 3. Wyjąć wskaźnik prętowy i przesunąć rurkę przejściówki pompy oleju skrzyni korbowej przez otwór prętowego wskaźnika poziomu oleju do dolnej części miski olejowej silnika. 78 pol

87 I Pompa do spuszczania oleju ze skrzyni korbowej A 5 Ułatwia spuszczanie oleju silnikowego bez opróżniania skrzyni korbowej Wypompować olej silnikowy do odpowiedniego pojemnika. SPUSZCZANIE 1. Silnik zaburtowy należy odchylić w pozycję do przewożenia na przyczepie. 2. Tak obrócić silnik, aby otwór spustowy był skierowany w dół. 3. Wyjąć korek spustowy/uszczelkę z otworu i wylać olej z silnika do odpowiedniego pojemnika. 4. Nałożyć smar na uszczelkę na korku spustowym i ponownie go założyć. WYMIANA FILTRU OLEJU WAŻNE: Aby uniknąć lub ograniczyć rozlanie oleju podczas wyjmowania filtru, należy upewnić się, że silnik zaburtowy znajduje się w pozycji pionowej (nieodchylonej), a silnik jest zimny lub nie pracował co najmniej przez ostatnią godzinę. 1. Zdjąć górną pokrywę. 2. Pod filtrem oleju rozłożyć ręcznik lub ścierkę pochłaniającą rozlany olej. pol 79

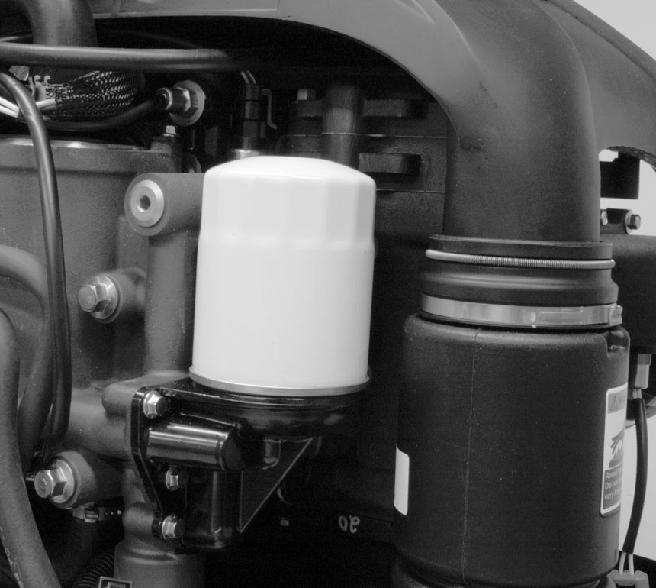

88 I 3. Odkręcić stary filtr kluczem do filtrów, obracając go w kierunku przeciwnym do ruchu wskazówek zegara Klucz do filtrów oleju Q02 ułatwia wymontowanie filtru oleju Oczyścić podstawę montażową filtra oleju. 5. Nałożyć warstwę czystego oleju na uszczelkę filtra. Nie nakładać smaru. 6. Przykręcać nowy filtr, aż do chwili dopasowania się uszczelki do podstawy, następnie dokręcić jeszcze o 3/4 do 1 obrotu. 80 pol

89 WLEWANIE OLEJU I 1. Zdjąć korek wlewu oleju i wlać olej zalecanego typu do połowy poziomu roboczego (połowa wysokości zakreskowanego obszaru). Dolanie oleju w ilości około 6 litrów (6.3 kw. am.) podniesie poziom oleju do punktu pośrodku obszaru oznaczonego krzyżykami. 2. Założyć korek wlewu oleju Po umieszczeniu silnika zaburtowego w wodzie lub podłączeniu węża do przepłukiwania wodą chłodzącą uruchomić silnik na biegu jałowym, odczekać kilka minut i sprawdzić szczelność filtru oleju. 4. Zatrzymać silnik i sprawdzić poziom oleju. Zob. Paliwo i olej Sprawdzanie i uzupełnianie oleju silnikowego. Smarowanie skrzyni biegów NAKŁADANIE SMARU NA SKRZYNKĘ BIEGÓW Podczas dodawania lub zmiany smaru w skrzynce biegów, należy sprawdzić wzrokowo, czy w smarze nie ma wody. Jeśli tak się stało, woda może znajdować się na dnie i wypłynie przed smarem lub jest z nim zmieszana, co spowoduje jego mleczny kolor. Jeśli nie stwierdzono obecności wody w skrzynce biegów, należy ją oddać do przeglądu u autoryzowanego dealera. Woda w smarze może spowodować przedwczesne uszkodzenie łożyska lub, w niskich temperaturach, może zamienić się w lód i uszkodzić skrzynkę biegów. Należy sprawdzić, czy w smarze w osuszonej skrzynce biegów są cząsteczki metalu. Niewielka liczba cząsteczek metalu oznacza normalne zużycie przekładni zębatej. Nadmierna liczba opiłków metalu lub większych cząsteczek (wiórów) może oznaczać nienormalne zużycie przekładni zębatej i dlatego powinna być sprawdzona przez autoryzowanego dealera. SPUSZCZANIE OLEJU ZE SKRZYNI BIEGÓW 1. Silnik zaburtowy należy umieścić w roboczej pozycji pionowej. 2. Wymontować śrubę napędową. Patrz Wymiana śruby napędowej. 3. Pod silnikiem należy umieścić miskę. pol 81

90 I 4. Zdjąć korek odpowietrzający i korek wlewowy/spustowy i wytrzeć z oleju. b a a - b - Korek odpowietrzający Korek wlewowy/spustowy ILOŚĆ OLEJU W SKRZYNI BIEGÓW Ilość oleju w skrzyni biegów wynosi około 970 ml (32,8 uncji obj.) dla skrzyni biegów obracającej się w prawą stronę oraz 900 ml (30,4 uncji obj.) dla skrzyni biegów obracającej się w lewą stronę. ZALECENIA DOTYCZĄCE ILOŚCI OLEJU W SKRZYNI BIEGÓW Mercury lub Quicksilver, wysokiej klasy smar do przekładni. SPRAWDZANIE POZIOMU OLEJU I UZUPEŁNIANIE OLEJU W SKRZYNI BIEGÓW 1. Silnik zaburtowy należy umieścić w roboczej pozycji pionowej. 2. Wykręcić korek odpowietrzający/podkładkę uszczelniającą. 3. Wykręcić korek wlewowy/spustowy. Umieścić rurę doprowadzającą olej w otworze i wlewać olej, aż ukaże się w otworze odpowietrznika. a b a - b - Otwór odpowietrzający Otwór do napełniania WAŻNE: Wymienić podkładki uszczelniające, jeśli są uszkodzone. 4. Zakończyć wlewanie oleju. Przed wyjęciem rury doprowadzającej olej założyć korek odpowietrznika i podkładkę uszczelniającą. 82 pol

91 5. Wyjąć rurę doprowadzającą olej i założyć oczyszczony korek wlewowy / spustowy i podkładkę uszczelniającą. I pol 83

92 Przygotowanie do przechowywania Podczas przygotowywania silnika zaburtowego do przechowywania należy zwrócić szczególną uwagę na zabezpieczenie przed rdzą, korozją i rozsadzeniem przez lód. Poniższe procedury przechowywania silnika zaburtowego do przechowywania poza sezonem lub przez dłuższy czas (co najmniej dwa miesiące). UWAGA Bez dostatecznego chłodzenia wodnego, silnik, pompa wody lub inne podzespoły mogą się przegrzać i ulec uszkodzeniu. Podczas pracy należy doprowadzić za pośrednictwem wlotów wody odpowiednią ilość wody. UKŁAD PALIWOWY PRZECHOWYWANIE WAŻNE: Benzyna zawierająca alkohol (etanol lub metanol) może spowodować tworzenie się kwasu podczas przechowywania oraz może powodować uszkodzenia układu paliwowego. Jeśli stosowana benzyna zawiera alkohol, zalecane jest wypompowanie możliwie jak największej jej ilości ze zbiornika i układu paliwowego silnika. WAŻNE: Silnik zaburtowy jest wyposażony w układ paliwowy zamknięty, gdy silnik nie pracuje. W układzie zamkniętym paliwo (inaczej niż w przypadku zbiornika paliwa) nie ulega rozpadowi podczas zwykłych okresów przechowywania i nie wymaga dodatków stabilizujących. Należy napełnić zbiornik paliwa oraz układ paliwowy odpowiednio przygotowanym paliwem (dodatek stabilizatora zapobiegnie wydzielaniu się pokostu i gumy z benzyny). Postępować odpowiednio do następujących dalej instrukcji. Przenośny zbiornik paliwa wlać do zbiornika wymaganą ilość stabilizatora Quickstor (zgodnie z instrukcjami na zbiorniku). Wlać z powrotem do zbiornika i wstrząsnąć, aby dobrze wymieszać stabilizator z paliwem. Zbiornik paliwa zamontowany na stałe wlać wymaganą ilość stabilizatora Quickstor Fuel Stabilizer (zgodnie z instrukcjami na zbiorniku) do osobnego zbiornika i wymieszać z około 1 litrem (1 kwartą) benzyny. Wlać mieszaninę do zbiornika paliwa. Nr ref. tubki Opis Miejsce stosowania Nr części 124 Stabilizator paliwa Quickstor Fuel Stabilizer Ochrona zewnętrznych elementów silnika Zbiornik paliwa 92-8M Należy pokrywać zaprawką wszelkie uszkodzenia powłoki. W celu uzyskania zaprawki należy skontaktować się z dealerem. Spryskać wszystkie zewnętrzne powierzchnie metalowe (z wyjątkiem anod kontroli korozji) antykorozyjnym środkiem ochronnym Quicksilver lub Mercury Precision Lubricants Corrosion Guard. Nr ref. tubki Opis Miejsce stosowania Nr części 120 Corrosion Guard - ochrona antykorozyjna Ochrona wewnętrznych elementów silnika Zewnętrzne powierzchnie metalowe Q55 WAŻNE: Punkt Konserwacja Przegląd i wymiana świec zapłonowych zawiera opis procedury wymiany opraw świec zapłonowych. Zdjąć cewki ołówkowe i świece zapłonowe. 84 pol

93 PRZECHOWYWANIE Spryskać ok. 30 ml (1 uncja obj.) substancji Storage Seal Rust Inhibitor (Inhibitor korozji) do każdego otworu świecy zapłonowej. Nr ref. tubki Opis Miejsce stosowania Nr części 119 Inhibitor korozji przeznaczony do przechowywania Otwory świec zapłonowych Q03 Uruchomić silnik przyciskiem rozruchowym, tak aby silnik wykonał jeden cykl rozruchowy; spowoduje to rozprowadzenie substancji w cylindrach. Zamontować świece zapłonowe i cewki ołówkowe. Skrzynia biegów Usunąć i nałożyć ponownie smar do skrzynki biegów (patrz Smarowanie skrzyni biegów). Ustawianie silnika zaburtowego w pozycji do przechowywania Silnik należy przechowywać w pozycji pionowej, aby woda mogła z niego wypłynąć. UWAGA Przechowywanie silnika zaburtowego w pozycji pełnego przechylenia może uszkodzić silnik. Woda uwięziona w przewodach chłodzących lub deszczówka zebrana w wydechu przy skrzyni biegów może zamarznąć. Przechowywać silnik zaburtowy w pozycji ustawienia w dół. Przechowywanie akumulatora Stosować się do zaleceń producenta akumulatora, dotyczących przechowywania i ładowywania. Wyjąć akumulator z łodzi i sprawdzić poziom wody. Doładować akumulator, jeśli zachodzi taka potrzeba. Akumulator przechowywać w suchym, chłodnym miejscu. Poziom wody sprawdzać okresowo i ładowywać akumulator w trakcie przechowywania. pol 85

94 Rozrusznik elektryczny nie obraca wału silnika MOŻLIWE PRZYCZYNY Wyłącznik ściągacza linowego nie jest włączony. Przepalony bezpiecznik 5 A. Sprawdzić bezpiecznik wiązki obwodu zasilania układu DTS. Zob. Konserwacja. Zdalne sterowanie nie jest przestawione na bieg jałowy. Awaria siłownika biegu. Ustawić kluczyk zapłonu w położeniu wyłączone, aby zresetować, po czym uruchomić silnik. Słaby akumulator lub przewody akumulatora są obluzowane lub skorodowane. Brak reakcji po przekręceniu wyłącznika zapłonu. Wadliwe przewody instalacji elektrycznej lub połączenie elektryczne. Awaria elektromagnesu rozrusznika lub elektromagnesu rozruchu. Nie można uruchomić silnika MOŻLIWE PRZYCZYNY Niewłaściwa procedura uruchamiania. Informacje zawiera punkt Obsługa. Stara lub zanieczyszczona benzyna. Paliwo nie dopływa do silnika. Zbiornik paliwa jest pusty. Odpowietrznik zbiornika paliwa nie jest otwarty lub jest zatkany. Przewód paliwowy jest odłączony lub zagięty. Zapchany filtr paliwowy. Informacje zawiera punkt Konserwacja. Uszkodzona pompa paliwowa. Zablokowany filtr zbiornika paliwa. Usterka elementu układu zapłonowego. Uszkodzone lub zanieczyszczone świece zapłonowe. Informacje zawiera punkt Konserwacja. Silnik uruchamia się ale nie można włączyć biegu Włączony tryb tylko przepustnicy. Awaria siłownika biegu. Ustawić kluczyk zapłonu w położeniu wyłączone, aby zresetować, po czym uruchomić silnik. Silnik pracuje nierówno MOŻLIWE PRZYCZYNY Przegrzewanie-sygnał ostrzegawczy nie działa. Niskie ciśnienie oleju. Sprawdzić poziom oleju. Uszkodzone lub zanieczyszczone świece zapłonowe. Zob. Konserwacja. Nieprawidłowa instalacja i regulacja. Paliwo nie dopływa do silnika. ROZWIĄZYWANIE PROBLEMÓW a. Zablokowany filtr paliwowy w silniku. Zob. Konserwacja. b. Zablokowany filtr zbiornika paliwa. c. Zapieczony zawór antylewarowy na wbudowanych na stałe rodzajach zbiorników paliwa. d. Przewody układu paliwowego są załamane lub ściśnięte. 86 pol

95 ROZWIĄZYWANIE PROBLEMÓW Układ paliwowy nie jest zalany. Uszkodzona pompa paliwowa. Usterka elementu układu zapłonowego. Spadek mocy MOŻLIWE PRZYCZYNY Przegrzewanie-sygnał ostrzegawczy nie działa. Niskie ciśnienie oleju. Sprawdzić poziom oleju. Przepustnica nie otwiera się całkowicie. Śruba napędowa uszkodzona lub w niewłaściwym rozmiarze. Niskie ciśnienie wody. Niski stan naładowania akumulatora. Zużyty, rozciągnięty lub pęknięty pasek akcesoriów. Łódź przeciążona lub niewłaściwie rozłożony ładunek. Zbyt dużo wody na pokładzie. Zanieczyszczone lub uszkodzone dno łodzi. Filtr powietrza lub siatkowy filtr wlotowy częściowo zatkany odpadami. Akumulator rozładowuje się samoistnie MOŻLIWE PRZYCZYNY Połączenia przewodów akumulatora są obluzowane lub skorodowane. Niski poziom elektrolitu w akumulatorze. Akumulator zużyty lub o zbyt małej pojemności. Nadmierne korzystanie z akcesoriów elektrycznych. Uszkodzony prostownik, alternator lub stabilizator napięcia. Przerwa na przewodzie wyjściowym alternatora (łącze z bezpiecznikiem). Zużyty lub rozciągnięty pasek akcesoriów. pol 87

96 Naprawy lokalne W przypadku konieczności naprawy silnika, należy przekazać go autoryzowanemu dealerowi. Tylko on posiada odpowiednio wyszkolonych mechaników, wiedzę, specjalne narzędzia, sprzęt oraz oryginalne części i akcesoria, aby we właściwy sposób naprawić silnik, gdy zajdzie taka potrzeba. On najlepiej zna silnik. Serwis poza miejscem zamieszkania Jeśli pojawi się problem związany z naprawą silnika, a nie ma możliwości skontaktowania się z lokalnym dealerem, można skontaktować się z najbliższym autoryzowanym dealerem. Numer telefonu można znaleźć na żółtych stronach książki telefonicznej. Jeśli jednak, z jakichkolwiek powodów nie można uzyskać pomocy technicznej, należy skontaktować się z najbliższym biurem serwisowym Mercury Marine. Zapytania dotyczące części i akcesoriów Wszelkie zapytania dotyczące oryginalnych części i akcesoriów powinny być kierowane do lokalnego autoryzowanego dealera. Dealer posiada wszelkie niezbędne informacje, aby zamówić części i akcesoria dla właściciela łodzi. Przy zapytaniach dotyczących części i akcesoriów będzie konieczne dostarczenie dealerowi numeru modelu i numeru seryjnego, aby mógł zamówić właściwe części. Pomoc serwisowa LOKALNY PUNKT SERWISOWY W przypadku konieczności wykonania napraw należy dostarczyć łódź napędzaną silnikiem Mercury do autoryzowanego dealera. Wyłącznie autoryzowany dealer produktów Mercury ma do dyspozycji wyszkolonych mechaników, specjalne narzędzia i sprzęt oraz oryginalne części i akcesoria firmy Quicksilver umożliwiające dokonanie właściwych napraw silnika. UWAGA: Części zamienne i akcesoria Quicksilver zostały zaprojektowane i wyprodukowane przez Mercury Marine specjalnie na potrzeby tego zespołu napędowego. SERWIS POZA MIEJSCEM ZAMIESZKANIA Jeśli pojawi się problem związany z naprawą silnika, a nie ma możliwości skontaktowania się z lokalnym dealerem, można skontaktować się z najbliższym autoryzowanym dealerem. Jeśli jednak z jakichkolwiek powodów nie można uzyskać pomocy technicznej, należy skontaktować się z najbliższym regionalnym biurem serwisowym. Poza terytorium Stanów Zjednoczonych i Kanady należy skontaktować się z najbliższym centrum serwisowym Marine Power International. SKRADZIONY ZESPÓŁ NAPĘDOWY POMOC SERWISOWA W razie kradzieży zespołu napędowego należy niezwłocznie dostarczyć lokalnej policji oraz firmie Mercury Marine dane dotyczące modelu i numerów seryjnych oraz osoby, którą należy powiadomić o odzyskaniu skradzionego sprzętu. Informacje te zostaną zamieszczone w bazie danych firmy Mercury Marine celem pomocy policji i dealerom w odzyskaniu skradzionych zespołów napędowych. ZALECENIA W PRZYPADKU ZATOPIENIA SILNIKA 1. Przed podniesieniem skontaktować się z autoryzowanym sprzedawcą Mercury. 2. Po odzyskaniu zatopionego sprzętu, aby zredukować prawdopodobieństwo poważnych uszkodzeń silnika, należy przekazać zespół napędowy autoryzowanemu dealerowi firmy Mercury w celu przeprowadzenia czynności serwisowych. 88 pol

97 CZĘŚCI ZAMIENNE! OSTRZEŻENIE Należy unikać narażenia na kontakt z ogniem lub wybuchem. Przewody elektryczne, zapłon i części układu paliwowego produktów Mercury Marine spełniają wymogi przepisów federalnych i międzynarodowych o minimalizacji ryzyka pożaru lub wybuchu. Nie należy używać zastępczych elementów układu elektrycznego lub paliwowego, które nie spełniają tych wymogów. Podczas serwisowania układów elektrycznych i paliwowych należy pamiętać o dokładnym umocowaniu wszystkich podzespołów. Silniki morskie przeznaczone są do pracy przez cały okres eksploatacji, przy otwartej całkowicie lub prawie całkowicie przepustnicy. Przeznaczone są do pracy w środowisku wody słodkiej, jak i słonej. Warunki te wymagają zastosowania licznych elementów specjalnych. ZAPYTANIA DOTYCZĄCE CZĘŚCI I AKCESORIÓW Wszelkie zapytania dotyczące części i akcesoriów Quicksilver powinny być kierowane do lokalnego autoryzowanego dealera. Dealer ma wszelkie niezbędne informacje, aby zamówić części i akcesoria dla właściciela łodzi, jeśli nie ma ich w magazynie. Oryginalne części i akcesoria Quicksilver z fabryki mogą nabywać jedynie autoryzowani dealerzy. Firma Mercury Marine nie sprzedaje części nieautoryzowanym dealerom lub hurtownikom. Przy zapytaniach dotyczących części i akcesoriów dealerowi potrzebne będą informacje dotyczące modelu silnika oraz numerów seryjnych konieczne do złożenia zamówienia na właściwe części. ROZWIĄZYWANIE PROBLEMÓW Zadowolenie klienta z produktu Mercury jest ważne zarówno dla dealera, jak i dla producenta. W razie jakichkolwiek problemów, pytań czy wątpliwości dotyczących zespołu silnikowego, prosimy o kontakt z najbliższym dealerem lub jakimkolwiek autoryzowanym przedstawicielem Mercury. Jeżeli będzie potrzebna dodatkowa pomoc: 1. Należy porozmawiać z kierownikiem autoryzowanego punktu sprzedaży lub serwisu. Skontaktować się z właścicielem punktu dealerskiego, jeśli kierownicy działu sprzedaży ani obsługi nie zdołali rozwiązać problemu. 2. W przypadku pojawienia się jakichkolwiek pytań, wątpliwości lub problemów, które nie mogą być rozwiązane przez przedstawicielstwo, proszę skontaktować się z biurem serwisowym Mercury Marine w celu uzyskania pomocy. Firma Mercury Marine skontaktuje się z użytkownikiem i jego dealerem, aby rozwiązać wszystkie problemy. Biurze obsługi klienta wymaga podania poniższych informacji: Imię, nazwisko oraz adres Numer telefonu do kontaktu w ciągu dnia Model i numery seryjne zespołu napędowego Nazwa i adres dealera Opis problemu POMOC SERWISOWA INFORMACJE KONTAKTOWE DZIAŁU OBSŁUGI KLIENTA FIRMY MERCURY MARINE Aby uzyskać pomoc, należy zadzwonić, wysłać faks lub napisać do biura regionalnego. W korespondencji należy podać numer telefonu i faksu do kontaktu w ciągu dnia. Stany Zjednoczone i Kanada Telefon Faks Strona internetowa W języku angielskim W języku francuskim W języku angielskim W języku francuskim Mercury Marine W6250 Pioneer Road P.O. Box 1939 Fond du Lac, WI pol 89

98 POMOC SERWISOWA Australia, Pacyfik Telefon Faks Brunswick Asia Pacific Group Bessemer Drive Dandenong South, Victoria 3175 Australia Europa, Bliski Wschód, Afryka Telefon Faks Brunswick Marine Europe Parc Industriel de Petit-Rechain B-4800 Verviers, Belgia Meksyk, Ameryka Środkowa, Ameryka Południowa, Wyspy Karaibskie Telefon Faks Mercury Marine Interchange Circle North Miramar, FL USA Japonia Telefon Kisaka Co., Ltd Kannabecho, Sakai-ku Faks Sakai-shi, Osaka , Japonia Azja, Singapur Telefon Faks Brunswick Asia Pacific Group T/A Mercury Marine Singapore Pte Ltd 29 Loyang Drive Singapur, Zamawianie literatury Przed zamawianiem literatury prosimy o przygotowanie następujących informacji dotyczących zespołu napędowego: Modele Moc w KM Numer seryjny Rok STANY ZJEDNOCZONE I KANADA W sprawie dodatkowej literatury na temat swojego zespołu napędowego Mercury Marine prosimy o skontaktowanie się z najbliższym dealerem Mercury Marine lub: Mercury Marine Telefon Faks Poczta (920) (Tylko na terenie USA) (920) (Tylko na terenie USA) POZA TERYTORIUM USA I KANADY Mercury Marine Attn: Publications Department P.O. Box 1939 Fond du Lac, WI Aby zamówić dodatkową literaturę, która jest dostępna dla konkretnego zespołu napędowego, prosimy o skontaktowanie się z najbliższym autoryzowanym centrum serwisowym Mercury Marine. 90 pol

99 POMOC SERWISOWA Proszę przesłać poniższy formularz zamówieniowy z zapłatą na adres: Mercury Marine Attn: Publications Department W6250 West Pioneer Road P.O. Box 1939 Fond du Lac, WI Wysłać do: (Proszę skopiować ten formularz i nadrukować lub wypełnić pismem drukowanym jest to etykieta wysyłkowa zaadresowana do właściciela silnika) Nazwisko Adres ul. Poczta Województwo Kod pocztowy Kraj Ilość Element Numer części Cena Suma Całkowita należność. pol 91

100 INFORMACJE DOTYCZĄCE MONTAŻU Osprzęt mocujący silnika zatwierdzony przez Mercury Marine WAŻNE: Firma Mercury Marine oferuje zatwierdzone elementy mocujące i instrukcje instalacji, w tym specyfikacje momentu obrotowego, wraz z wszystkimi naszymi napędami zaburtowymi, co pozwala na ich poprawne zamontowanie do pawęży łodzi. Błędna instalacja napędu zaburtowego może powodować problemy z osiągami i niezawodnością, co może z kolei prowadzić do poważnego ryzyka dla bezpieczeństwa. Należy przestrzegać wszystkich instrukcji dotyczących instalacji napędu zaburtowego. NIE WOLNO mocować innych akcesoriów do łodzi przy pomocy elementów mocujących dołączonych do napędu zaburtowego. Na przykład, nie wolno mocować prętów do holowania nart wodnych ani drabin do wchodzenia na pokład do łodzi przy pomocy elementów mocujących dołączonych do napędu zaburtowego. Zainstalowanie innych produktów do łodzi z użyciem elementów mocujących przeznaczonych do napędu zaburtowego ograniczy zdolność tych elementów do poprawnego i bezpiecznego mocowania napędu zaburtowego do pawęży. Napędy zaburtowe wymagające użycia zatwierdzonych elementów mocujących są oznaczone w następujący sposób na zacisku pawęży Akcesoria zamontowane na wsporniku zaciskowym pawęży Firma Mercury Marine została poinformowana, że określone akcesoria zamienne, takie jak awaryjne drabinki do wchodzenia na pokład, kotwice do płytkich wód, zestawy klinowe pawęży oraz urządzenia do holowania sportowego były montowane na łodzi z użyciem tych samych elementów montażowych, które mocują silnik zaburtowy do pawęży lub pantografu. Wykorzystanie takich samych elementów montażowych do mocowania jednocześnie akcesoriów oraz silnika do łodzi obniża ich zdolność do utrzymania odpowiedniego obciążenia zacisków. Użytkowanie łodzi z poluzowanymi elementami montażowymi silnika może spowodować problemy z osiągami, trwałością oraz bezpieczeństwem łodzi.! OSTRZEŻENIE Unikaj poważnych obrażeń ciała lub śmierci wynikających z utraty panowania nad łodzią. Poluzowane elementy montażowe silnika mogą spowodować uszkodzenie wspornika pawęży, co prowadzi do niemożliwości sterowania łodzią. Należy zawsze sprawdzać, czy elementy mocujące silnika są dokręcone z zadanym momentem. DOZWOLONE MOCOWANIE AKCESORIÓW NA WSPORNIKU ZACISKOWYM PAWĘŻY Gdy silnik zostanie zamontowany na pawęży lub pantografie, zgodnie z instrukcją montażu silnika, dopuszczalne jest zamontowanie akcesorium na łodzi z użyciem niewykorzystanych otworów na śruby we wsporniku zaciskowym pawęży, jak przestawiono na rys pol

101 INFORMACJE DOTYCZĄCE MONTAŻU Poniższa lista zawiera dodatkowe wytyczne dotyczące mocowania akcesoriów do wspornika zaciskowego pawęży. Elementy montażowe akcesorium muszą przechodzić przez pawęż lub pantograf łodzi. pol 93

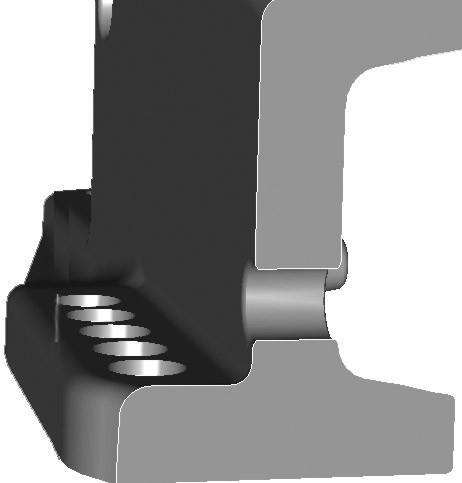

102 INFORMACJE DOTYCZĄCE MONTAŻU Montaż nie może powodować przeszkód, takich jak oparcie płyty montażowej akcesorium w zakresie promienia wspornika zaciskowego. Patrz Rys. 1. f a e c b d Rysunek 1 a - Minimalna odległość 3,175 mm (0,125 cala) b - Brzeg wspornika akcesorium c - Ściana wspornika zaciskowego pawęży d - Promień e - Elementy montażowe dostarczane z silnikiem f - Elementy montażowe dostarczane przez producenta akcesorium zamontowane w nieużywanych otworach wspornika montażowego silnika 94 pol

103 INFORMACJE DOTYCZĄCE MONTAŻU NIEDOPUSZCZALNY MONTAŻ AKCESORIÓW WAŻNE: Nie wolno wykorzystywać elementów montażowych mocujących silnik do łodzi (zarówno na pawęży, jak i pantografie) do żadnych innych celów. 1. Nie wolno mocować akcesoriów na wsporniku zaciskowym bez zabezpieczenia. Patrz Rys. 2. Rysunek Nie należy montować akcesoriów na łodzi wykorzystując osprzęt mocujący silnik do łodzi. Patrz Rys. 3. b c Rysunek 3 a - Elementy montażowe dostarczane z silnikiem b - Wspornik zaciskowy pawęży c - Akcesoria a pol 95

104 INFORMACJE DOTYCZĄCE MONTAŻU 3. Nie należy montować klinów ani płyt pomiędzy wspornikiem zaciskowym pawęży a pawężą (lub pantografem). Patrz Rys. 4. a b Rysunek 4 a - Pawęż lub pantograf łodzi b - Wspornik zaciskowy pawęży c - Klin/płyta c Mocowanie silnika zaburtowego do pawęży ŚRUBY MONTAŻOWE Elementy montażowe pawęży silnika zaburtowego dołączone do silnika zaburtowego Numer części Nazwa części Opis 8M Śruba mocująca silnika zaburtowego ½-20 x 5,00 cala (długość) (gwint 3,25 cala) Przeciwnakrętka z wkładką nylonową ½ Podkładka płaska 1,50 cala średnicy Podkładka płaska 0,875 cala średnicy Dostępne śruby mocowania silnika zaburtowego Numer części Opis ½-20 x 2,50 cala (długość) (gwint 1,25 cala) ½-20 x 3,50 cala (długość) (gwint 1,25 cala) ½-20 x 4,00 cala (długość) (gwint 2,25 cala) ½-20 x 4,50 cala (długość) (gwint 2,25 cala) 8M ½-20 x 5,00 cala (długość) (gwint 3,25 cala) ½-20 x 5,50 cala (długość) (gwint 3,25 cala) ½-20 x 6,50 cala (gwint 2,75 cala) 8M ½-20 x 7,50 cala (gwint 2,75 cala) 8M ½-20 x 8,00 cali (gwint 2,75 cala) 96 pol

105 INFORMACJE DOTYCZĄCE MONTAŻU SPRAWDZANIE KONSTRUKCJI PAWĘŻY ŁODZI WAŻNE: Należy określić wytrzymałość pawęży łodzi. Dokręcenie przeciwnakrętek oraz śrub montażowych silnika zaburtowego momentem 75 Nm (55 funt x stopa) nie powinno powodować uginania ani pękania pawęży łodzi. Jeżeli pod wpływem działania takiego momentu pawęż ugnie się lub popęka, konstrukcja pawęży może nie być odpowiednia. Należy wzmocnić pawęż łodzi lub zwiększyć obszar przenoszenia obciążenia. b a a - b - Pawęż ugina się pod wpływem momentu dokręcania śrub Pawęż pęka pod wpływem momentu dokręcania śrub Aby określić wytrzymałość pawęży, należy się posłużyć kluczem dynamometrycznym. Jeżeli śruba lub nakrętka nadal się obraca, a odczyt momentu obrotowego nie wzrasta, oznacza to, że pawęż się ugina. Obszar przenoszenia obciążenia można powiększyć, stosując większą podkładkę lub płytę wzmacniającą pawęż. a b a - b - Duża podkładka pawęży Płyta wzmacniająca pawęż pol 97

106 INFORMACJE DOTYCZĄCE MONTAŻU MOCOWANIE SILNIKA ZABURTOWEGO DO PAWĘŻY WAŻNE: Powierzchnia montażowa pawęży musi być płaska na szerokości 3,17 mm (0,125 cala). Na powierzchni montażowej pawęży nie mogą znajdować się żadne uskoki. Powierzchnia od wewnątrz pawęży przeznaczona dla podkładki śruby mocującej musi być płaska na szerokości 3,17 mm (0,125 cala). a b a - b - Uskok (niedozwolony) Luka pomiędzy zaciskiem pawęży a pawężą łodzi (niedozwolona) WAŻNE: Należy zachować odstęp pomiędzy pawężą łodzi o obszarem promienia odciążania obejmy pawęży. Niezachowanie odstępu może spowodować uszkodzenie obejmy pawęży i jej usterkę. Wymagana może być regulacja położenia elementu do wiercenia pawęży Mercury Marine w celu zachowania poprawnego odstępu obszaru promienia odciążania obejmy pawęży pol

107 Montaż INFORMACJE DOTYCZĄCE MONTAŻU 1. Nanieść uszczelniacz okrętowy na łby śrub, nie na gwinty. 2. Zamocować silnik zaburtowy za pomocą odpowiednich elementów montażowych. Dokręcić przeciwnakrętki podanym momentem dokręcania. WAŻNE: Upewnić się, że co najmniej dwa wyżłobienia gwintu śrub mocowania wystają poza przeciwnakrętkę po dokręceniu. Przeciwnakrętka musi być mocno dokręcona na gwincie, nie dotykając łba śruby. UWAGA: Aby dokładniej określić moment, należy dokręcać przeciwnakrętki mocujące, a nie śruby. a d c e c b d a a - Śruba mocująca silnik zaburtowy o średnicy 0,500 cala (4) b - Płaska podkładka 0, 875 cala (4) c - Przeciwnakrętka z wkładką nylonową (4) d - Płaska podkładka 1,500 cala (4) e - Uszczelniacz okrętowy nanieść na łby śrub, nie na gwinty Opis Nm funt x cal funt x stopa Przeciwnakrętki i śruby montażowe silnika zaburtowego standardowa pawęż łodzi Przeciwnakrętki i śruby montażowe silnika zaburtowego metalowe płyty podnoszenia i elementy hamujące pol 99

108 INFORMACJE DOTYCZĄCE MONTAŻU Oznaczenie na obejmie pawęży przypomina właścicielowi o sprawdzaniu elementów mocujących silnik zaburtowy do pawęży przed każdym użyciem. Oznaczenie na obejmie pawęży Montaż silnika zaburtowego! OSTRZEŻENIE Wadliwe zamontowanie silnika zaburtowego może spowodować jego oderwanie od pawęży łodzi, co może doprowadzić do uszkodzeń mienia, poważnych obrażeń lub śmierci. Przed rozpoczęciem eksploatacji silnik zaburtowy musi być właściwie zamontowany za pomocą odpowiedniego sprzętu do montażu. Należy powierzyć montaż silnika i towarzyszących mu akcesoriów dealerowi. Zapewni to właściwą instalację i pracę silnika. Silnik należy przymocować do pawęży czterema śrubami montażowymi o średnicy 12,7 mm (1/2 in) i przeciwnakrętkami dostarczonymi wraz z produktem. Należy założyć dwie śruby przez górne i dwie śruby przez dolne otwory pol
