RZECZPOSPOLITA OPIS PATENTOWY

Transkrypt

1 RZECZPOSPOLITA OPIS PATENTOWY POLSKA Patent dodatkowy do patentunr Int. Cl.5 E21C 27/34 Zgłoszono: (P ) E21C 29/14 E21C 35/12 Pierwszeństwo: Republika Federalna Niemiec n URZĄD PATENTOWY Zgłoszenie ogłoszono: /, RP Opis patentowy opublikowano: Twórcy wynalazku: Gert Braun, Ernst Braun, Udo Strucksberg Uprawniony z patentu: Halbach und Braun Industrieanlagen, Wuppertal (Republika Federalna Niemiec) Urządzenie do prowadzenia struga węglowego przy korycie przenośnika, szczególnie łańcuchowego przenośnika zgrzebłowego Przedmiotem wynalazku jest urządzenie do prowadzenia struga węglowego przy korycie doprowadzającym przenośnika, szczególnie łańcuchowego przenośnika zgrzebłowego, z kształ townikami prowadzącymi strug przytwierdzonymi do koryta doprowadzającego przenośnika, w danym przypadku z jednym górnym i jednym dolnym kanałem dla łańcucha strugowego, przy czym kształtowniki końca prowadzenia struga, albo odcinki wprowadzające umieszczone na obu końcach prowadzenia struga, są dostosowane do łańcucha strugowego. Znane są tego rodzaju prowadzenia struga, które są jednak często niezadowalające odnośnie wejścia łańcucha strugowego, lub jego ciągnącego odcinka, do kanału dla łańcucha. Wiadomo, że łańcuch strugowy musi się wsunąć do istniejącego w danym przypadku kanału. Jednak w czasie tego wsuwania występują niekiedy załamania łańcucha na skutek zmiennego obciążenia układu strugowego, łańcuch strugowy zostaje nierzadko wciągany do kanału, skokami. Z takiego załama nia się łańcucha wynika ukośne ustawienie się pojedynczych ogniw łańcucha, na skutek czego zostaje zablokowany przebieg łańcucha. Z tego wynikają odkształcenia łańcucha i w końcu pęknięcie łańcucha, które powodują poważne zakłócenia w pracy. Wynalazek ma za zadanie opracowanie urządzenia do prowadzenia struga węglowego przy korycie doprowadzającym przenośnika, szczególnie łańcuchowego przenośnika zgrzebłowego typu na wstępie opisanego, w którym będzie stale zapewnione wejście bez przeszkód łańcucha strugowego do górnego i dolnego kanału na łańcuch kształtowników prowadzenia struga. Przedmiot wynalazku rozwiązuje to zadanie w odpowiednim urządzeniu do prowadzenia struga w ten sposób, że kształtowniki prowadzenia struga, albo odcinki wprowadzające dołączone do prowadzenia struga, posiadają co najmniej w obrębie górnego kanału na łańcuch spiralne wprowadzenie o kształcie linii śrubowej, z drążonym rdzeniem na łańcuch strugowy, przy czym osiowa przestrzeń wewnętrzna spiralnego wprowadzenia, jak również skok spirali spiralnego wprowadzenia sądobraneozgóryzałożonywymiarwiększeodszerokościogniwłańcuchastrugowego,

2 ponadto tak jest dobrany skok zwojów spiralnego wprowadzenia, że w osiowym przekroju spiral nego wprowadzenia wolne przestrzenie pośrednie spiralnego wprowadzenia i zwoje spiralnego wprowadzenia leżą naprzemian naprzeciw siebie. Z tych cech przedmiotu wynalazku wynika, że skośnie załamane ogniwa łańcucha mogą w ten sposób w obrębie spiralnego wprowadzenia wyprostować się ze swego załamania i przejść do normalnego położenia, dzięki czemu zapewnia się przebieg łańcucha bez przeszkód. W rzeczywistości można w ten sposób ustalić wymiary spiralnego wprowadzenia i wymiary ogniw łańcucha strugowego, że nawet poprzecznie ustawiające się ogniwo łańcucha zostaje wyprowadzone z tego położenia w kierunku przebiegu pasma łańcucha i następ nie, bez jakiego zakleszczenia wchodzi do kanału na łańcuch. Przy tym ukośnie załamane ogniwo łańcucha opiera się na zwojach spiralnego wprowadzenia i pomiędzy nimi, i wykonuje śrubowy ruch wprowadzający w obciążonym na rozciąganie kanale na łańcuch strugowy aż do wejścia do kanału na łańcuch. Drążona rdzeń spiralnego wprowadzenia posiada średnicę zapewniającą z góry założony luz dla swobodnego ruchu znajdujących się w normalnym położeniu ogniw łańcucha, niezależnie od tego czy one były przedtem załamane, czy nie. Od drążonego rdzenia spiralnego wprowadzenia stale leży w osi kanału na łańcuch. Inne istotne dla przedmiotu wynalazku cechy polegające na tym, że spiralne wprowadzenie posiada tylko dwa zwoje spiralnego wprowadzenia,jednak może ono mieć i więcej zwojów. Według innego szczegółu podanego w przedmiocie wynalazku przewiduje się, że wewnętrz leżące krawędzie zwojów spiralnego wprowadzenia są w ten sposób wykonanejako łuki lub promienie odtaczane o z góry założonej wielkości, że ukośnie załamane ogniwa łańcucha, w czasie wprowadzania po linii śrubowej, równocześnie odtaczają się na tych odtaczanych promieniach i mogą ułożyć się w normalnym położeniu. Według korzystnego przykładu wykonania przedmiotu wynalazku wew nętrzne przestrzenie pośrednie spiralnego wprowadzenia są dobrane 1,2 do 1,5 krotnie szersze, a średnica drążonego rdzenia spiralnego wprowadzenia jest dobrana 1,2 do 1,5 krotnie większa od szerokości ogniw łańcucha. Ponadto przewiduje się, że skok zwojów spiralnego wprowadzenia jest tak dobrany, że zawsze jest zapewniony wystarczający luz dla wprowadzenia bez przeszkód załamanych ogniw łańcucha i wejścia do kanału prowadzenia łańcucha strugowego. Zalet uzyskanych przedmiotem wynalazku należy zasadniczo dopatrywać się w tym, że zostało urzeczywistnione urządzenie do prowadzenia struga węglowego przy korycie doprowadzającym przenośnika, szczególnie łańcuchowego przenośnika zgrzebłowego, które oznacza się na skutek spiralnego wprowadzenia swobodnym, bez przeszkód, wprowadzeniem nawet ukośnie załama nych ogniw łańcucha do kanału na łańcuch prowadzenia struga, na skutek czego już nie należy obawiać się zniekształceń i pęknięć łańcucha i wynikających z tego zakłóceń w pracy. Tojest ważne przy uwzględnieniu względnie prostej i funkcjonalnie odpowiedniej konstrukcji, przy czym po średnie przestrzenie spiralnego wprowadzenia zapewniają, że miał węglowy przenoszony z łańcu chem odpada i nie może wejść do kanałów na łańcuch. Tenmiał węglowy zostaje dalej odprowa dzony przez wybrania w obrębie dna odcinka wprowadzającego, na skutek czego kanały prowa dzące strug są w dużym stopniu utrzymywane o wolnym przelocie. Przedmiot wynalazku jest w dalszym ciągu bliżej objaśniony w przykładzie wykonania na rysunku, na którym fig. 1 przedstawia odcinek dolotowy ze spiralnym wprowadzeniem według wynalazku w widoku z boku, fig. 2 - odcinek dolotowy z fig. 1 w widoku z góry, fig. 3 - odcinek dolotowy z fig. 1 w obrębie spiralnego wprowadzenia w widoku z przodu, fig. 4 - odcinek dolotowy z fig. 1 ze stopniowym przeprowadzaniem załamanego łańcucha do normalnego położenia przy wejściu do kanału na łańcuch prowadzenia struga, w powiększonym przekroju. Na rysunku jest przedstawione urządzenie do prowadzenia struga węglowego przy korycie doprowadzającym przenośnika, szczególnie łańcuchowego przenośnika zgrzebłowego, a zwłaszcza z kształtownikami 2 prowadzenia struga przytwierdzonymi do koryta doprowadzającego 1, w danym przypadkujednym górnym 3 ijednym dolnym 4 kanałem na łańcuch strugowy 5, przy czym końcowe kształtowniki prowadzenia struga umieszczone na obu końcach prowadzenia struga, względnie dołączone odcinki wprowadzające 6 są dostosowane do wprowadzenia łańcucha stru gowego 5. Końcowe kształtowniki prowadzenia struga, lub dołączone do prowadzenia odcinka wprowadzającego 6, posiadają w okolicy kanału 3 na łańcuch spiralne wprowadzenie 7 z drążonym rdzeniem S dla łańcucha 5 strugowego, przy czym osiowa pośrednia przestrzeń A spiralnego

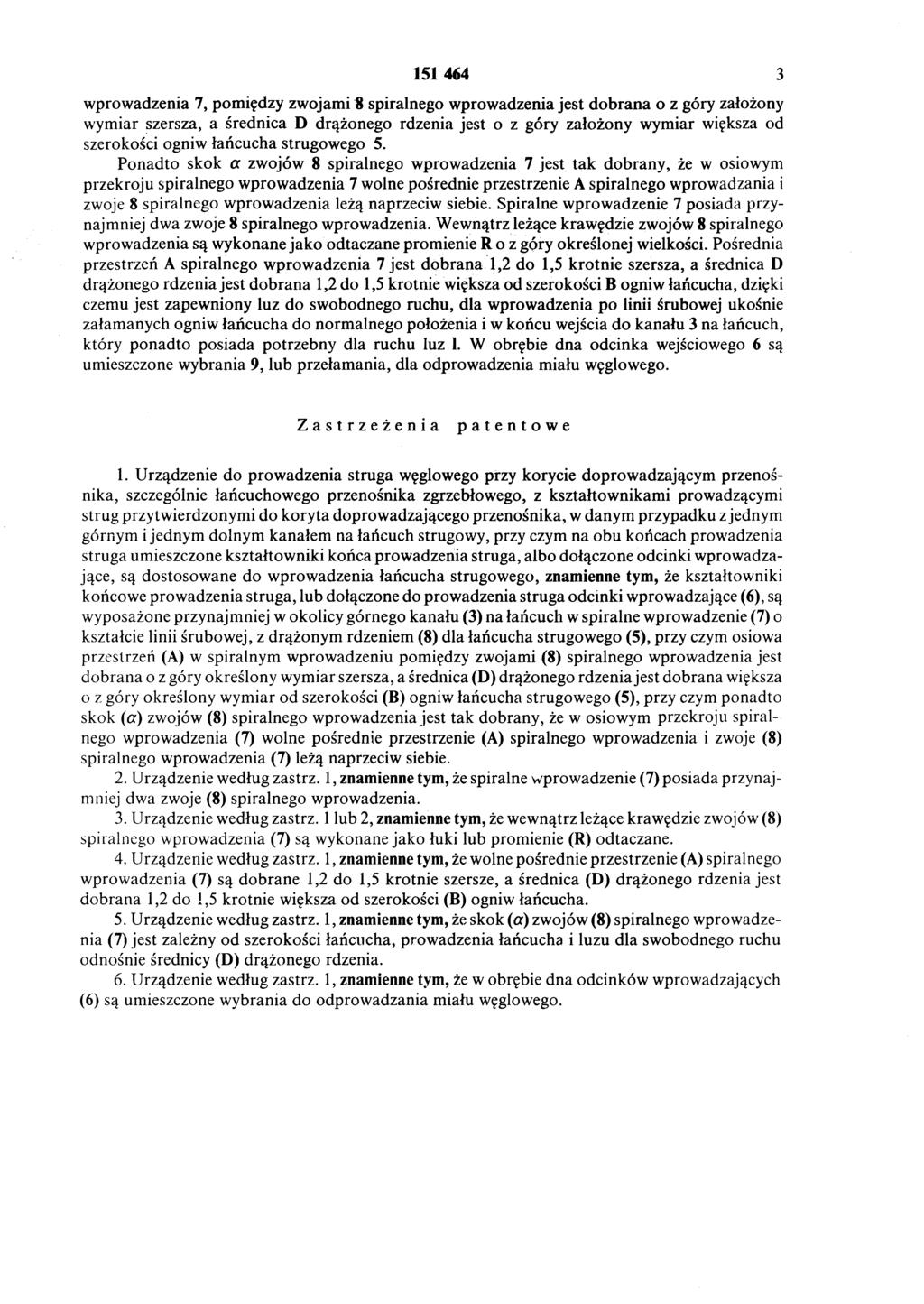

3 wprowadzenia 7, pomiędzy zwojami 3 spiralnego wprowadzenia jest dobrana o z góry założony wymiar szersza, a średnica D drążonego rdzenia jest o z góry założony wymiar większa od szerokości ogniw łańcucha strugowego 5. Ponadto skok a zwojów 8 spiralnego wprowadzenia 7 jest tak dobrany, że w osiowym przekroju spiralnego wprowadzenia 7 wolne pośrednie przestrzenie A spiralnego wprowadzania i zwoje 8 spiralnego wprowadzenia leżą naprzeciw siebie. Spiralne wprowadzenie 7 posiada przy najmniej dwa zwoje 8 spiralnego wprowadzenia, Wewnątrz leżące krawędzie zwojów 8 spiralnego wprowadzenia są wykonane jako odtaczane promienie Roz góry określonej wielkości. Pośrednia przestrzeń A spiralnego wprowadzenia 7 jest dobrana 1,2 do 1,5 krotnie szersza, a średnica D drążonego rdzeniajest dobrana 1,2 do 1,5 krotnie większa od szerokości B ogniw łańcucha, dzięki czemu jest zapewniony luz do swobodnego ruchu, dla wprowadzenia po linii śrubowej ukośnie załamanych ogniw łańcucha do normalnego położenia i w końcu wejścia do kanału 3 na łańcuch, który ponadto posiada potrzebny dla ruchu luz 1. W obrębie dna odcinka wejściowego 6 są umieszczone wybrania 9, lub przełamania, dla odprowadzenia miału węglowego. Zastrzeżenia patentowe 1. Urządzenie do prowadzenia struga węglowego przy korycie doprowadzającym przenoś nika, szczególnie łańcuchowego przenośnika zgrzebłowego, z kształtownikami prowadzącymi strug przytwierdzonymi do koryta doprowadzającego przenośnika, w danym przypadku zjednym górnym i jednym dolnym kanałem na łańcuch strugowy, przy czym na obu końcach prowadzenia struga umieszczone kształtowniki końca prowadzenia struga, albo dołączone odcinki wprowadza jące, są dostosowane do wprowadzenia łańcucha strugowego, znamienne tym, że kształtowniki końcowe prowadzenia struga, lub dołączone do prowadzenia struga odcinki wprowadzające (6), są wyposażone przynajmniej w okolicy górnego kanału (3) na łańcuch w spiralne wprowadzenie (7) o kształcie linii śrubowej, z drążonym rdzeniem (8) dla łańcucha strugowego (5), przy czym osiowa przestrzeń (A) w spiralnym wprowadzeniu pomiędzy zwojami (8) spiralnego wprowadzenia jest dobrana o z góry określony wymiar szersza, a średnica (D) drążonego rdzeniajest dobrana większa o z góry określony wymiar od szerokości (B) ogniw łańcucha strugowego (5), przy czym ponadto skok (a) zwojów (8) spiralnego wprowadzenia jest tak dobrany, że w osiowym przekroju spiral nego wprowadzenia (7) wolne pośrednie przestrzenie (A) spiralnego wprowadzenia i zwoje (8) spiralnego wprowadzenia (7) leżą naprzeciw siebie. 2. Urządzenie według zastrz. 1, znamienne tym, że spiralne wprowadzenie (7) posiada przynaj mniej dwa zwoje (8) spiralnego wprowadzenia. 3. Urządzenie według zastrz. 1 lub 2, znamienne tym, że wewnątrz leżące krawędzie zwojów (8) spiralnego wprowadzenia (7) są wykonane jako łuki lub promienie (R) odtaczane. 4. Urządzenie według zastrz. 1, znamienne tym, że wolne pośrednie przestrzenie (A) spiralnego wprowadzenia (7) są dobrane 1,2 do 1,5 krotnie szersze, a średnica (D) drążonego rdzenia jest dobrana 1,2 do 1,5 krotnie większa od szerokości (B) ogniw łańcucha. 5. Urządzenie według zastrz. 1, znamienne tym, że skok (a) zwojów (8) spiralnego wprowadze nia (7) jest zależny od szerokości łańcucha, prowadzenia łańcucha i luzu dla swobodnego ruchu odnośnie średnicy (D) drążonego rdzenia. 6. Urządzenie według zastrz. 1, znamienne tym, że w obrębie dna odcinków wprowadzających (6) są umieszczone wybrania do odprowadzania miału węglowego.
