1 S ERIA F Wskaźniki Sumatory Przetworniki Komputery Przepływu Sterowniki Dozowania Regulatory PID Monitory Wyświetlacze Przepływu Poziomu Ciśnienia Temperatury DLA

2 R I A F S E R I A F S E R I A F S E R I A F S E R I A F S E R I A F Wprowadzenie Produkty serii F oferują szeroki wybór wskaźników, sterowników i monitorów procesów zarówno dla pomiarów przepływu cieczy i gazów jak i pomiarów poziomu, ciśnienia i temperatury. Wyjątkowa funkcjonalność w dobrze zaprojektowanej odpornej, przemysłowej obudowie spowodowała że, Seria F stała się bardzo popularnym produktem w dziedzinie lokalnych wskaźników, sterowników i przetworników sygnału. Zabudowa na przepływomierzu Zabudowa na rurociągu Zabudowa naścienna Zestaw do zabudowy na rurociągu Zastosowania przemysłowe Seria F została zaprojektowana i rozwinięta dla typowych środowisk przemysłowych. Jest odporna mechanicznie i wodoszczelna poprzez zastosowanie aluminiowej obudowy IP67 / NEMA 4X malowanej proszkowo. Bardziej opłacalną cenowo, a nadal przemysłową jest obudowa GRP która oferuje ten sam stopień ochrony i jest idealnym rozwiązaniem w przypadku środowisk słonych. Obudowy mogą być montowane bezpośrednio na czujnikach, ścianach lub rurociągach ale również są odpowiednie do zabudowy panelowej przy której mają jedną podstawową zaletę tj. posiadają minimalnej głębokości zabudowy. Temperatura pracy dla produktów serii F wynosi -40 C do +80 C (-40 F do +178 F). Obsługa Firma Fluidwell jest świadoma nadmiernej ilości wyposażenia jaką dzisiejsza obsługa musi kontrolować. Z tego powodu zostało zaprojektowane przyjazne dla użytkownika menu: wszystkie modele są programowane w ten sam logiczny sposób. Konfiguracja urządzenia odbywa się w całości z pomocą wędrowania po menu, które posiada zrozumiałe, pełne teksty bez mylących skrótów. Główne informacje operatorskie są wyświetlane w postaci dużych 17mm (0.7") lub 26mm (1 ) cyfr i 8mm (0.3") znaków alfanumerycznych. W przypadku aplikacji w których, czytelność wskazań zarówno w dzień jak i w nocy jest istotna, dostępne jest ustawialne dwu-kolorowe podświetlenie. Konfiguracja Seria F funkcjonalnie oparta jest na dwóch głównych rodzinach: rodzina F0: Produkt posiada jedno wejście sygnałowe i może być wyposażony w jedno wyjście impulsowe, alarmowe lub sterujące. Jest to nasz podstawowy produkt. rodzina F1: Produkt posiada jedno lub więcej wejść sygnałowych, wielofunkcyjne wyjścia impulsowe / sterujące / alarmowe, wyjście analogowe i opcjonalnie wyjście komunikacyjne. Jest to nasz zaawansowany produkt. Oba modele wykonane są w tej samej technologii, posiadają te same obudowy i wyświetlacze ale są dedykowane do ich typowych zastosowań. Dodatkowo oprócz bogatej oferty modeli seria F posiada również bogaty wachlarz opcji. Zarządzanie energią Przy projektowaniu produktów Serii F kluczowym wymaganiem było uzyskanie ultra małego zużycie energii. Dzięki korzyściom wynikającym z technologii CMOS, firma Fluidwell znacznie wydłużyła żywotność baterii i wprowadziła kilka ciekawych funkcji zarządzania energią. Rezultat: żywotność baterii wynosi ok. siedmiu lat. Dodatkowo Seria F posiada wiele alternatywnych możliwości zasilania: pętlą prądową, 8-24V DC, 24V AC i V AC. Możliwość utraty danych w przypadku nagłego zaniku napięcia lub podczas wymiany baterii została wyeliminowana poprzez zastosowanie pamięci EEPROM: wszystkie nastawy i aktualne stany liczników są bezpiecznie zapamiętywane.

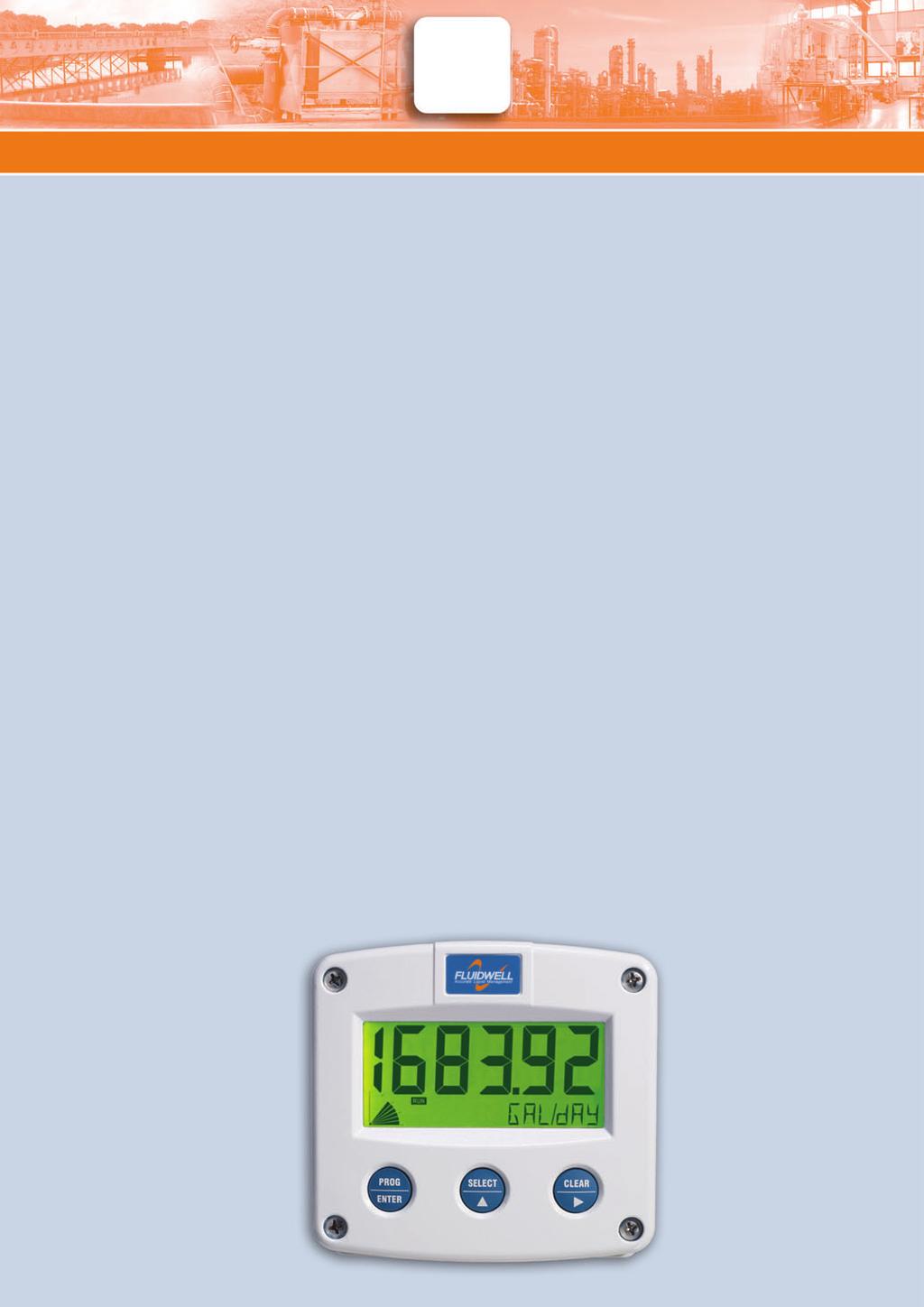

3 S E R I A F S E R I A F S E R I A F S E R I A F S E R I A F S E R I A F Rodzaje sygnałów wejściowych Seria F obsługuje następujące rodzaje sygnałów wejściowych: Pomiar przepływu: czujniki przepływomierzy turbinowych z wyjściem sinusoidalnym, kontaktrony, hallotrony i inne aktywne lub pasywne NPN / PNP sygnały impulsowe, czujniki NAMUR i 2 lub 3 przewodowe (0)4-20mA lub sygnał 0-10V DC. Pomiar poziomu: 2 lub 3 przewodowe (0)4-20mA lub 0-10V DC i rezystancyjny 0-20KOhm. Pomiar ciśnienia: 2 lub 3 przewodowe (0)4-20mA lub sygnał 0-10V DC. Pomiar temperatury: 2, 3 lub 4 przewodowe elementy rezystancyjne PT100 (PRTD), termopary jak również 2 lub 3 przewodowe (0)4-20mA lub sygnały 0-10V DC. Dostępne są również linearyzacja sygnału wejściowego, funkcje filtracji danych jak także funkcja przeliczania pierwiastkowego. Rodzaje sygnałów wyjściowych W zależności od rodzaju wybranego modelu, dostępne są następujące rodzaje sygnałów wyjściowych: Wyjście analogowe proporcjonalne do natężenia przepływu, poziomu, różnicy, stosunku, temperatury, ciśnienia lub pozycji. Ta różnorodność czyni urządzenie profesjonalnym przetwornikiem z lokalnym wskaźnikiem. Aktywne, pasywne lub izolowane wyjście analogowe (0)4-20mA lub 0-10V DC może również być wykorzystywane do sterowania siłownikiem/zaworem w wykonaniu z regulatorem PI(D). Wyjścia alarmowe przekaźnikowe lub tranzystorowe stanu niskiego i wysokiego, skalowane wyjście impulsowe, kierunek przepływu jak również sterowanie zaworami/ przekaźnikami w układach dozowania i kontroli poziomu. Interfejs RS232, RS485 lub TTL pozwala na zdalną komunikację, nawet z urządzeniem zasilanym bateryjnie. Protokół Modbus umożliwia zarówno zwyczajną transmisję danych jak również na monitoring oraz modyfikację nastaw urządzenia. Praca w strefach zagrożonych wybuchem Seria F1 może być dostarczona w wykonaniu iskrobezpiecznym zgodnie z ATEX II 1 GD EEx ia IIB/IIC T4 T 100 C. Seria podstawowa F0 posiada następujące certyfikaty dla temperatury otoczenia -40 C to +70 C (-40 F to +158 F). Oznakowania ATEX dla zastosowań gazowych i pyłowych: II 1 G Ex ia IIC T4 II 1 D Ex iad 20 IP 65/67 T 100 C. Oznakowania IECEx dla zastosowań gazowych i pyłowych: Ga Ex ia IIC T4 and Ex iad 20 IP 65/67 T100 C. Oznakowania CSA c-us: Class I/II/III, Division 1, Groups A, B, C, D, E, F, G, Temperature class T4 and Class I, Zone 0, AEx ia IIC T4. Trwają prace nad certyfikacją FM. Obudowa ognioszczelna certyfikowana zgodnie z ATEX II 2 EEx d IIB T5 jest dostępna dla obu serii. W celu uzyskania bliższych informacji, odwiedź naszą stronę internetową: lub poproś o katalog produktów Serii F. Podstawowe informacje o wyświetlaczu wskaźnika 5 1 / 2 wyraźnych 26mm (1 ) alfanumerycznych znaków tryb temperatura pracy -40 C to +80 C (-40 F to +178 F) jednostki wartości mierzonych i podstawa czasu dla natężenia przepływu, poziomu, ciśnienia lub temperatury dziesięciosegmentowy wskaźnik graficzny wyraźne 8mm (0.3 ) znaki alfanumeryczne

4 E R I A F S E R I A F S E R I A F S E R I A F S E R I A F S E R I A F S E Zestawienie wykonań W s k a ź n i k / L i c z n i k P r z e l i c z n i k / R e g u l a t o r linearyzacja alarm hi/lo stosunek różnica / suma F010 F011 F012 F014 F110 F111 F115 F120 F016 F112 F118 F013 F113 F117 F126EL F126EG F128 F114 F124 F116 F127EL wskaźnik przepływu z dużymi cyframi licznik wskaźnik / licznik wskaźnik / licznik z wyj. impulsowym wyj. impulsowe i analogowe 2 wej. sygnałowe i 2 wyj. impulsowe pomiar dwukierunkowy regulator przepływu wskaźnik / licznik z wyj. impulsowym wyj. impulsowe i analogowe wyj. imp.+2 wyj. alarmowe wskaźnik przepływu z 1 wyj. alarmowym wskaźnik przepływu z max. 4 wyj. alarmowymi licznik z wyj. alarmowym + wyj. analogowe przepływ + temp. dla przeliczeń objętości cieczy przepływ + temp. + ciśnienie dla przeliczeń objętości gazu obliczanie zużycia energii monitoring stosunku regulator stosunku zużycie / suma zużycie z kompensacją temperaturową wejście (0)4-20mA Wejście termopara Wejście impulsowe Wejście PT100 Wejście 0-10V DC Natężenie przepływu Licznik (kasowalny) Licznik całkowity Ustaw i/lub aktualna wartość / / / Aktualna temperatura Aktualne ciśnienie Aktualny poziom i/lub procent -/ 8 / 15 pkt. linearyzacja /- / /- Wyjście (0)4-20mA/0-10V DC: Wyjście imp. przyporządkowane licznikowi /- /- /- /- /- /- /- /- /- /- - do ciśnienia / poziomu - do różnicy / sumy przepływu / /- - do stosunku / licznika -/ /- - do stanu procesu / energii -/ - wyjście sterujące Wyjście imp. przyporządkowane licznikowi Alarm high / low Wyjście sterujące (1 stanowe) Wyjście sterujące 2 stanowe Korekta przekroczenia/brak alarm bez przepływu Kompensacja temp. / ciśnienie /- / /- Podwójne wej. / dwukierunkowe /- -/ -/ Zużycie / sumowanie /- / /- Zewnętrzne kasowanie licznika Zewnętrzny start / stop Wyświetlacz z cyframi 26mm RS232 / RS485 / TTL - Modbus Iskrobezpieczny/ognioszczelny Podświetlanie LED

5 R I A F S E R I A F S E R I A F S E R I A F S E R I A F S E R I A F S E R Zestawienie wykonań S t e r o w n i k d o z o w a n i a W s k a ź n i k t e m p e r a t u r y W s k a ź n i k c i ś n i e n i a W s k a ź n i k p o z i o m u I n n e w y ś w i e t l a c z e alarm hi/lo alarm hi/lo alarm hi/lo linearyzacja F030 F130 F131 F133 F136 F040 F141 F043 F143 F050 F151 F053 F153 F070 F074 F073 F170 F077 F173 F090 F193 F195 F197 sterownik dozowania z 1 wyj. sterującym 2 wyjścia sterujące / impulsowe 2 wyjścia sterujące / impulsowe i wyj. analogowe sterownik odmierzania 2 wyjścia sterujące / impulsowe i wyj. analogowe wskaźnik temperatury z dużymi cyframi podwójny wskaźnik temperatury wsk. temperatury z 1 wyj. alarmowym max. 4 wyj. alarmowe wskaźnik ciśnienia z dużymi cyframi podwójny wskaźnik ciśnienia wsk. ciśnienia z 1 wyj. alarmowym max. 4 wyj. alarmowe wskaźnik poziomu z dużymi cyframi z 1 wyj. sterującym pompą/zaworem wsk. poziomu z 1 wyj. alarmowym max. 4 wyj.alarmowe wsk. poziomu z 1 wyj. alarmowym max. 4 wyj. alarmowe wskaźnik zasilany pętlą z dużymi cyframi wyświetlacz modbus z wyj. analogowym + wyj. sterujące wskaźnik pozycji zaworu wskaźnik / ustawnik z wyj. analogowym wejście (0)4-20mA Wejście termopara Wejście impulsowe Wejście PT100 Wejście 0-10V DC Natężenie przepływu Licznik (kasowalny) Licznik całkowity Ustaw i/lub aktualna wartość / / / / -/ / Aktualna temperatura Aktualne ciśnienie Aktualny poziom i/lub procent / / / / / / / /- -/ /- 8 / 15 pkt. linearyzacja /- / Wyjście (0)4-20mA/0-10V DC: - do przepływu / temperatury /- -/ - do ciśnienia / poziomu /- -/ -/ - do różnicy / sumy przepływu - do stosunku / licznika - do stanu procesu / energii /- /- - wyjście sterujące Wyjście imp. przyporządkowane licznikowi Alarm high / low Wyjście sterujące (1 stanowe) Wyjście sterujące 2 stanowe Korekta przekroczenia/brak alarm bez przepływu /- / / /- Kompensacja temp. / ciśnienie Podwójne wej. / dwukierunkow /- /- -/ Zużycie / sumowanie Zewnętrzne kasowanie licznika Zewnętrzny start / stop Wyświetlacz z cyframi 26mm RS232 / RS485 / TTL - Modbus Iskrobezpieczny/ognioszczelny Podświetlanie LED
