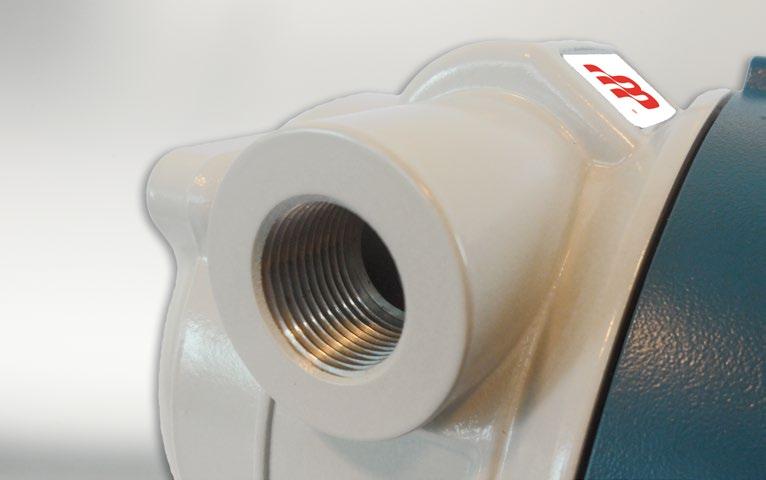

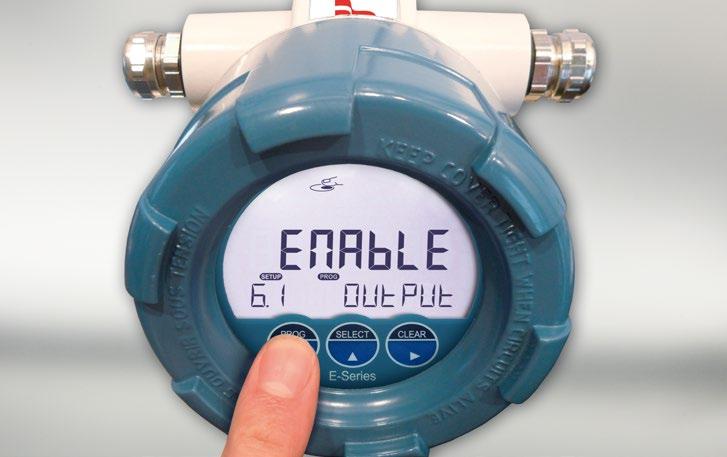

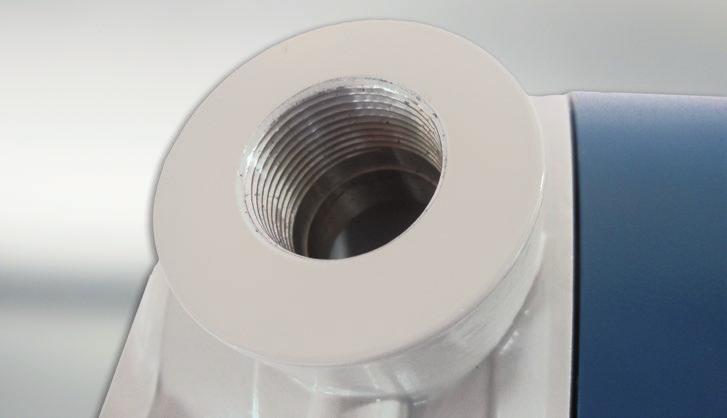

1 KARTA TECHNICZNA E110 Przeciwwybuchowy wskaźnik przepływu Wskaźnik przepływu / sumator z wyjściem analogowym i impulsowym Zalety Oszczędź czas i zyskaj elastyczność dzięki łatwej w użyciu klawiaturze obsługiwanej przez szkło: bez potrzeby zdejmowania przedniej osłony lub aranżowania pozwolenia na dokonanie nastaw. Twoja załoga posiada pełną kontrolę dzięki doskonałej strukturze menu poznaj jeden, poznasz je wszystkie, oszczędzając czas, koszty i nerwy. Łatwa instalacja dzięki obszernej komorze i złączom plug&play. Oszczędność kosztów dzięki łatwemu montażowi z użyciem gwintu 1 NPT do montażu przepływomierza. Kluczowe informacje na pierwszy rzut oka w związku z tym że wyświetlacz pokazuje natężenie przepływu, sumator, jednostki pomiaru i bargraf z natężeniem przepływu. Cechy Przeciwwybuchowość zgodnie z ATEX, IECEx, FM and CSA cus. Łatwa konfiguracja współczynnika K i jednostek pomiaru objętości lub masy. 7cyfrowe natężenie przepływu / sumator i 11cyfrowy sumator całkowity. Jasne podświetlenie LED. Opcje zasilania: zasilanie pętlą, bateryjne i 9 27V DC. czujnika 8,2 / 12 DC. czujnika 3 / 8,2 / 12 DC. Komunikacja USB do zewnętrznej konfiguracji lub lokalnego pozyskania danych. Opcjonalna komunikacja Modbus RS232 / RS485. Łatwa konfiguracja przez PC dzięki darmowemu oprogramowaniu. Wyjścia Wyjście izolowane, zasilane pętlą 4 20mA w relacji do natężenia przepływu. Skalowane wyjście impulsowe w relacji do sumatora całkowitego. Wejścia Możliwość przetwarzania wszystkich sygnałów z przepływomierzy objętościowych lub masowych: kontaktron, NAMUR, impuls NPN/PNP, sinusoidalny (cewka), aktywne sygnały impulsowe, sygnały analogowe (0)4 20mA i 0 10V DC. Aplikacje Pomiar przepływu gdzie wymagana jest transmisja natężenia przepływu i/lub funkcji sumatora lub wymagana jest komunikacja szeregowa. E110 to wskaźnik natężenia przepływu / sumator przeznaczony do trudnych aplikacji poza swoją przeciwwybuchową funkcją. Wytrzymała konstrukcja i łatwość użycia są nieporównywalne z jakimkolwiek innym wskaźnikiem przeciwwybuchowym na rynku! Seria E jest zawsze Twoim pierwszym i najbezpieczniejszym wyborem w aplikacjach przeciwwybuchowych. Dla aplikacji iskrobezpiecznych oferujemy nasze wskaźniki serii F. Twój pierwszy i najbezpieczniejszy wybór wskaźnika przeciwwybuchowego. KARTA TECHNICZNA E110 1

2 Informacje ogólne Wprowadzenie E110 jest popularnym modelem w naszej ofercie przeciwwybuchowych wskaźników natężenia przepływu. Seria E wyróżnia się swoją jakością i funkcjonalnością, europejską konstrukcją i produkcją. Swoją konstrukcją przewyższa przepisy przeciwwybuchowe co stanowi bezpieczeństwo podczas codziennej pracy. Często, środowisko jest znacznie bardziej niebezpieczne niż wymogi przepisów przeciwwybuchowych. Dlatego mogą wystąpić niebezpieczne warunki z uwagi na uszkodzoną obudowę lub niedostatecznie wykonaną drogę płomienia. Wyświetlacz Unikalny wyświetlacz LCD dostarcza jednocześnie wielu danych o przepływie. Główna informacja jest wyświetlana za pomocą 7 cyfr (12mm, 0,47 ) do wskazywania sumatora lub natężenia przepływu i 11 cyfr (7mm, 0,28 ) które mogą pokazywać natężenie przepływu lub sumator całkowity. Jednostki pomiaru są łatwo konfigurowane z obszernego zestawu, podczas gdy jednocześnie różne jednostki mogą być ustawione dla natężenia przepływu i sumatora. Bargraf dostarcza ogólnej informacji o natężeniu przepływu. E110 posiada jasne podświetlenie dla dobrych odczytów przy pełnym nasłonecznieniu i ciemności. Przy zasilaniu bateryjnym, podświetlenie jest aktywne tylko po naciśnięciu przycisku w celu oszczędności baterii. Konfiguracja Seria E wykorzystuje tę samą strukturę konfiguracyjną jak nasze linie produktowe serii F, D i N. Każda nastawa jest wyraźnie oznaczona opisem alfanumerycznym, co pozwala uniknąć kłopotliwych skrótów. Po zapoznaniu się z jednym produktem serii E, będziesz potrafił zaprogramować wszystkie modele z serii bez instrukcji. Na przykład: (iskrobezpieczny) F110 działa identycznie jak przeciwwybuchowy E110 i posiada te same trzy przyciski! Innymi słowy: poznaj jeden, poznasz je wszystkie. Działanie Nastawy dokonywane są przez optyczną, łatwą w użytkowaniu klawiaturę bez potrzeby otwierania przedniej osłony. Te przyciski optyczne mogą zostać wyłączone. Dla łatwej, ręcznej konfiguracji, dostępne są trzy mechaniczne przyciski umieszczone w dolnej części kołnierza wyświetlacza. Wszystkie nastawy konfiguracyjne są dostępne przez proste menu operatorskie z możliwością zabezpieczenia hasłem. Łatwa w obsłudze klawiatura dostępna przez szkło Solidne gwinty dławików Komunikacja USB do lokalnego pozyskania danych Konfiguracja zewnętrzna Bardziej przyjazna użytkownikowi jest zewnętrzna konfiguracja przez PC z użyciem Oprogramowania konfiguracyjnego dla serii E. W zależności od Twojego produktu, wystarczy podłączyć serię E do Twojego PC przez specjalny kabel konfiguracyjny (ACE02) lub kable komunikacyjne Modbus lub USB (ACE01/06/07). Twój pierwszy i najbezpieczniejszy wybór wskaźnika przeciwwybuchowego. KARTA TECHNICZNA E110 2

3 Sygnał z przepływomierza E110 przyjmuje większość sygnałów impulsowych i analogowych z pomiarów objętościowych i masowych. Typ sygnału wejściowego może być wybrany z menu bez konieczności nastaw żadnych przełączników mechanicznych, zworek lub trymerów. Wejście analogowe dostępne jest z kalkulacją liniową lub pierwiastka kwadratowego. Wyjście analogowe Natężenie przepływu jest przesyłane przez galwanicznie izolowany sygnał wyjściowy 4 20mA. E110 może być nawet zasilany z pętli przez izolowaną pętlę prądową. Wyjścia impulsowe Dostępne jest skalowane wyjście impulsowe w relacji do sumatora całkowitego. Długość impulsu jest definiowana od 1ms do 10 sekund. Sygnał wyjściowy może stanowić pasywny NPN lub przekaźnik mechaniczny. Dostępnych jest kilka opcji zasilania E110 i czujnika. Standardowo E110 może być zasilany pętlą przez izolowane, dwużyłowe, wyjście analogowe. Wersja zasilana baterynie z baterią litową o długiej żywotności i bazowe 9 27V DC mogą zasilać E110 wraz z podświetleniem lecz bez realnego zasilania czujnika. Realne zasilanie czujnika napięciem 8,2 / 12 lub 24V jest opcjonalnie dostępne z typem PD. Rejestracja danych rejestracji danych może pomieścić do 2824 zdarzeń. Każde zdarzenie zawiera wartość natężenia przepływu, sumatora, sumatora całkowitego, czas i numer zdarzenia. Interwał zapisu jest definiowany przez użytkownika od raz na minutę do raz na 24 godziny. Zdarzenia takie jak zerowanie sumatora, zmiana ustawień lub przywrócenie ustawień fabrycznych mogą być również zapisywane. Gdy rejestr się zapełni będzie nadpisywał najstarsze dane. Dane rejestratora mogą być zwizualizowane na monitorze lecz także łatwo pobrane jako plik.csv przez komunikację Modbus lub USB z użyciem naszego oprogramowania. Strefy zagrożone Seria E posiada certyfikaty zgodnie z ATEX, IECEx, FM i CSA cus z temperaturą otoczenia od 40 C do 70 C (40 F do 158 F). Zakres aplikacji dla obudowy jest bardzo szeroki: Oznaczenia ATEX: Gaz: II 2 G Ex d IIC T6 Gb Pył: II 2 D Ex tb IIIC T85 C Db Oznaczenie IECEx: Gaz: Ex d IIC T6 Gb Pył: Ex tb IIIC T85 C Db Oznaczenia FM and CSA cus: XP (Przeciwwybuchowa): Klasa I, Dywizja 1, Grupy A, B, C, D. DIP (Odporna na łatwopalny pył): Klasa II/III, Dywizja 1, Grupy E, F oraz G. Klasa I, Strefa 1, AEx d IIc T6 Gb, Strefa 21, AEx tb IIIC T85*C Db. Komunikacja Wszystkie dane procesowe i ustawienia mogą być odczytane i modyfikowane ręcznie lub przez komunikację Modbus (RS232 / RS485) lub lokalnie przez komunikację USB, której gniazdo znajduje się za boczną zaślepką. W bezpiecznych warunkach, zaślepka może zostać zdjęta w celu łatwej konfiguracji lub pozyskania danych. Zrzut ekranowy oprogramowania konfiguracyjnego Typowa aplikacja E110 Obudowa Solidna, z odlewu aluminium, przeciwwybuchowa, o stopniu ochrony IP66/IP67, NEMA Typ 4X/7/9. Obudowa aluminiowa posiada przemysłową dwuskładnikową powłokę która jest lepiej przystosowana do stosowania w warunkach zewnętrznych i aplikacjach chemicznych niż alternatywne pokrycie proszkowe. Wielką zaletą dla instalującego inżyniera jest obszerna komora na przewody z przyłączami plug&play. Wyjśćie impulsowe Zewnętrzne sterowanie: zerowanie sumatora / blokowanie Wyjście analogowe Komunikacja Modbus Wejście przepływomierza Komunikacja USB Twój pierwszy i najbezpieczniejszy wybór wskaźnika przeciwwybuchowego. KARTA TECHNICZNA E110 3

4 Wymiary obudów Listwa zaciskowa 112mm (4.41 ) Moduł Główny Elektroniki ZASILANIE WYJŚCIE IMPULSOWE P1 P2 PD: 9 27V DC R1 R2 R3 OT: wyjśćie tranz. pas. 133mm (5.24 ) PX: 9 27V DC PB: zasilanie bateryjne (PX jest dostępny standardowo: jeśli zasilanie PX/PD zostanie podłączone, zasilanie bateryjne zostanie automatycznie odłączone.) ESeries SYGNAŁ WEJŚCIOWY ZASILANIE CZUJNIKA DODATKOWE WEJŚCIE KOMUNIKACJA WYJŚCIE ANALOGOWE ZASILANE PĘTLĄ 148mm (5.83 ) 2 x Gwint wew. T1 S1 P: cewka S2 S3 P: kontaktron / NPN P: PNP 3V P3 E1 E2 IB: Zerowanie sumatora / zamek CB: RS232 C1 C2 C3 C4 CH: RS485 2żyły RXD A CU: Komunikacja USB Czarny DTR 12V Czerwony Biały TXD B Zielony A1 A2 AH: Izolowane 420 ma I / I / Uwaga: brak czułości na polaryzację P: namur P: sygnał aktywny 3V 3V A: (0)4 20mA I U: 0 10V U Uwaga: czujnika (P3) jest tylko dostępne z typem PD. Moduł Zasilania ZASILANIE WYJŚCIE IMPULSOWE P5 P6 P7 R8 R9 PD: 9 27V DC* OR: Przek. mechaniczny* COM1 NO1 Gwint wew. T2 PX: 9 27V DC* Typ obudowy Typ HAA Obudowa aluminiowa Ex d. Waga 1550 g. Otwory T1: 2 x 3 /4 NPT / T2: 1 x 1 NPT. * Typ OR wymaga 24 27V DC i zasilania przez zaciski P5P6 zamiast P1P2 Przykład wyświetlacza skala 1:1 Twój pierwszy i najbezpieczniejszy wybór wskaźnika przeciwwybuchowego. KARTA TECHNICZNA E110 4

5 Przykład typowego okablowania E110AAHCBIBORPD Przykład typowego okablowania E110PAHCHIBOTPX LISTWA ZACISKOWA Moduł Główny Elektroniki Seria E np. wskaźnik 9 27V DC LISTWA ZACISKOWA Moduł Główny Elektroniki Seria E np. wskaźnik WYJŚCIE ZASILANE PĘTLĄ A1 A2 Wyjście analogowe typu AH: (zasilanie pętlą) galwanicznie izolowane 4 20mA 11 27V DC A1 A2 Wyjście analogowe typu AH: (zasilanie pętlą) galwanicznie izolowane 4 20mA 11 27V DC TXD RXD DTR 12V C1 C2 C3 C4 Komunikacja Modbus, typ CB: RS232 B A C1 C2 C3 C4 Komunikacja Modbus, typ CH: RS485 3V 3V Filtr DP E1 E2 Dodatkowe wejście typu IB: Zerowanie sumatora / zerowanie zegara Filtr DP E1 E2 Dodatkowe wejście typu IB: Zerowanie sumatora / zerowanie zegara * * Sygnał P3 S1 S2 Sygnał z przepływomierza typu A: (0)4 20mA Obwód zależny od typu sygnału Sygnał P3 * S1 S2 S3 Sygnał z przepływomierza typ P: impulsowy główne P1 P2 R1 R2 R np. wyjście licznikowe Wyjście impulsowe, typ OT: tranzystor pasywny pozostaje dostępne z typem OR** główne P1 P2 R1 R2 R np. wyjście licznikowe typu PX: 9 27V DC (nie użyte w tym przykładzie) Wyjście impulsowe typ OT: tranzystor pasywny LISTWA ZACISKOWA Moduł zasilania Seria E LISTWA ZACISKOWA Moduł zasilania Seria E R9 R np. wyjście licznikowe Wyjście impulsowe typu OR: przekaźnik mechaniczny** R9 R8 Wyjście impulsowe typu OR: przekaźnik mechaniczny (nie użyte w tym przykładzie) główne P7 P5 P6 typu PD: 9 27V DC 9 27V DC główne P5 P6 P7 typu PX: 9 27V DC (nie użyte w tym przykładzie) * Napięcie zasilania P3: 8,2 / 12 DC dla czujnika ** Typ OR wymaga 24 27V DC i zasilania przez zaciski P5P6 zamiast P1P2 *Napięcie zasilania S3: 3V DC dla czujnika Twój pierwszy i najbezpieczniejszy wybór wskaźnika przeciwwybuchowego. KARTA TECHNICZNA E110 5

6 Specyfikacja techniczna Informacje ogólne Wyświetlacz Typ LCD, alfanumeryczny o wysokiej intensywności odblasku, odporny na promienie UV, z jasnym podświetleniem. Intensywność może być ustawiona przez klawiaturę. Uwaga Przy zasilaniu bateryjnym, podświetlenie jest aktywne tylko po naciśnięciu przycisku w celu wydłużenia czasu działania baterii. Wymiary Ø 65 x 45mm (2.56 x 1.77 ). Cyfry Siedem 12mm (0,47 ) i jedenaście 7mm (0,28 ) cyfr. Różne symbole i jednostki pomiaru. Prędkość Definiowana: 8 razy/sek 30 sek. odświeżania Bargraf Do wskazywania bieżącego natężenia przepływu bargraf porusza się od 0 do 100% w 20 blokach, każdy blok to 5%. Temperatura pracy Otoczenia 40 C to 70 C (40 F to 158 F). Typ PB Bateria litowa o długiej żywotności żywotność zależy od nastaw i konfiguracji do ok. 3 lat. Uwaga PB Bateria może zasilić podświetlenie przez krótki czas po naciśnięciu przycisku ale nie może zasilić wyjścia przekaźnikowego (OR) lub zapewnić zasilania dla czujnika (Zacisk P3). Typ PD 9 27V DC. Pobór mocy maks. 4,5W. Typ PX 9 27V DC. Pobór mocy maks. 3W. Typ AH pętlą, wyjście analogowe V DC, min. 3,5mA. Pobór mocy maks. 675mW 27VDC). Uwaga AH Wyjście analogowe zasilane pętlą nie może zasilić podświetlenia, wyjścia przekaźnikowego (OR) lub czujnika (Zacisk P3). Zabezpieczenie danych Typ Hasło Kopia zapasowa EEPROM wszystkich ustawień. Kopia zapasowa bieżących sumatorów co każdą minutę. Retencja danych na minimum 10 lat. Konfiguracja ustawień może być zabezpieczona hasłem. Dyrektywy i standardy EMC Dyrektywa 2014/30/EU, FCC 47 CFR część 15. Niskie napięcie RoHS Dyrektywa 2014/35/EU. Dyrektywa 2011/65/EU. ATEX / IECEx Dyrektywa 2014/34/EU, IEC , IEC , IEC FM Klasa 3600, 3615, 3616, CSA CSA 22.2 No. 25, No. 30, No UL UL IP i NEMA EN & NEMA 250. Strefa zagrożona Wersja przeciwwybuchowa Temperatura 40 C a 70 C (40 F a 158 F). otoczenia ATEX Gaz: II 2 G Ex d IIC T6 Gb. Certyfikat Pył: II 2 D Ex tb IIIC T85 C Db. IECEx Gaz: Ex d IIC T6 Gb. Certyfikat Pył: Ex tb IIIC T85 C Db. FM & CSA cus Klasa I, Div. 1, Grupy A, B, C, D. Certyfikat Klasa II/III, Div. 1, Grupy E, F, & G. Klasa I, Zone 1, AEx d IIc T6 Gb, Strefa 21, AEx tb IIIC T85 C Db. czujnika Typ AH/PB/PX Zacisk S3: 3V DC dla sygnałów impulsowych i 1,2V DC dla cewek indukcyjnych, Iwyj maks. 100μA. Uwaga To nie jest realne zasilanie czujnika. Przeznaczone tylko dla czujników o bardzo małym poborze mocy jak cewki (sinusoidalne) i kontaktrony. Typ PD Zacisk P3: 8,2 / 12 DC 8,2V DC, Iwyj maks. 20mA. 12V DC, Iwyj maks. 30mA. 224V DC, Iwyj maks. 75mA (to napięcie zmienia się w zależności od wejściowego napięcia zasilania) Listwa zaciskowa Typ Wyjmowana listwa zaciskowa. Maks. przewód 1.5mm 2 i 2.5mm 2. Twój pierwszy i najbezpieczniejszy wybór wskaźnika przeciwwybuchowego. KARTA TECHNICZNA E110 6

7 Obudowa Ogólnie Okno Okno szklane. Uszczelnienie Silikon. Przyciski Trzy przyciski działające na podczerwień sterujące z możliwością operowania przez szkło. Stopień ochrony IP66, IP67 / NEMA Type4X / Type7 / Type9. Wymiary 112 x 133 x 148mm (4.41 x 5.24 x 5.83 ) S x W x G. Typ obudowy Typ HAA Obudowa aluminiowa Ex d. Waga 1550 g. Otwory Otwory na dławiki: 2 x 3 /4 NPT / 1 x 1 NPT. Akcesoria Ogólne akcesoria serii E ACE01 Kabel USB do rejestracji danych i konfiguracji dla typu CU. ACE02 Kabel do zewnętrznej konfiguracji dla typu CX. ACE03 Zestaw do montażu naściennego ze stali nierdzewnej (zawiera śruby i zaślepki). ACE04 Zestaw do montażu na rurociągu. ACE05 Kabel 2pinowy, 30cm (12 ) ze złączem Amphenol. ACE06 Kabel (1,8m/5,9ft) do zewnętrznej konfiguracji dla typu CH. ACE07 Kabel (1,8m/5,9ft) do zewnętrznej konfiguracji dla typu CB. Sygnał wejściowy Przepływomierz Typ P Częstotliwość Współczynnik K Filtr dolnoprzepustowy Opcja ZF Opcja ZG Typ A Typ U Dokładność Rozpiętość Cewka / sinusoida (Wybór czułości HI: 20mVpp lub LO: 90mVpp), NPN/PNP, kontaktron, Namur, aktywny sygnał impulsowy 8 lub 24V DC. Minimum 0Hz maksimum 10kHz dla sumatora i natężenia przepływu. Maks. częstotliwość zależy od typu sygnału i wewnętrznego filtra DP. Np. kontaktron z filtrem DP: maks. częstotliwość 120 Hz. 0, ze zmienną pozycją dziesiętną. Dostępny dla wszystkich sygnałów impulsowych. Czułość cewki 10mVpp. Czułość cewki 10mVpp. (0)4 20mA. Wejściowy sygnał analogowy może być wyskalowany do dowolnego zakresu 0 20mA. 0 10V DC. Wejściowy sygnał analogowy może być wyskalowany do dowolnego zakresu 0 10V DC. 16bitowa. Programowalny niski poziom odcięcia. Typ A: Błąd 20 C (Typowo 30ppm/ C). Typ U: Błąd 20 C (Typowo 45ppm/ C). 0, ze zmienną pozycją dziesiętną. Czas odświeżania Cztery razy na sekundę. Spadek napięcia Typ A: maks. 1V 20mA. Impedancja obciążenia Zależność Uwaga Typ U: 3kOhm. Liniowa i pierwiastek kwadratowy. Dla sygnału typu A: wymagane zewnętrzne zasilanie czujnika; np. typ PD. Dodatkowe wejście Typ IB Czas trwania Wyjścia sygnałowe Wyjście cyfrowe Częstotliwość Typ OR Zacisk wejściowy do zewnętrznego zerowania sumatora lub blokady przycisku zerowania sumatora. Wewnętrznie podciągnięty styk zwierny NPN. Minimalny czas trwania impulsu 100ms. Wyjście impulsowe transmisja sumatora całkowitego. Maks. 500Hz. Definiowana długość impulsu pomiędzy 1 ms a 10 sekund. Jeden izolowane, elektromechaniczne wyjście przekaźnikowe (NO). Maksymalne obciążenie rezystancyjne: 250V AC / 30V DC. Maksymalne obciążenie indukcyjne: 0,5A(aplikacje pilotowe). Typ OT również pozostaje dostępny. Ograniczenia OR Wymaga 2427 V DC oraz zasilania na P5 P6. Maks. częstotliwość 5 Hz. Typ OT Jedeo pasywne wyjście tranzystorowe (NPN) nieizolowane. 300mA 25 C. Twój pierwszy i najbezpieczniejszy wybór wskaźnika przeciwwybuchowego. KARTA TECHNICZNA E110 7

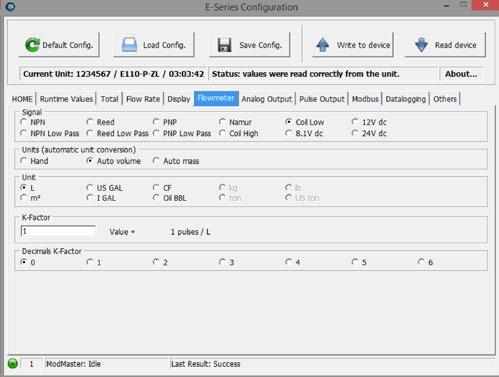

8 Wyjście cyfrowe Transmisja natężenia przepływu. Typ AH Galwanicznie izolowane, zasilane pętlą, wyjście 4 20mA. Dokładność 12bitowa. Błąd 20 C (Typowo 45ppm/ C). Sygnał wyjściowy może być wyskalowany do żądanego zakresu. Opcja komunikacji Odczyt informacji z wyświetlacza, odczyt / zapis wszystkich ustawień i pozyskanie danych. Protokół Modbus ASCII / RTU. Typ CB RS232. Typ CH RS485 2żyły. Typ CU Lokalna komunikacja USB do podłączenia z PC / laptopem wraz z zaślepką Ex d USB po prawej stronie. Ograniczenie CU Wymaga gwintów 3 /4 NPT lub M25 dla dławików. Typ CX Brak komunikacji, możliwa zewnętrzna konfiguracja z kablem ACE02. Funkcjonalność Funkcje operatorskie Wyświetlane Natężenie przepływu i / lub objętość. funkcje Sumator i sumator całkowity. Wskazywanie natężenia przepływu na bargrafie. Sumator może być wyzerowany przez naciśnięcie przycisku CLEAR dwa razy. Zewnętrzna konfiguracja Łatwa zewnętrzna konfiguracja przez nasze darmowe oprogramowanie i specjalny kabel komunikacyjny. Typ CB Wymaga kabla ACE07 z wtyczką RS232 na USB. Typ CH Wymaga kabla ACE06 z wtyczką RS485 na USB. Typ CU Wymaga kabla ACE01 z wtyczką USB na USB. Typ CX Wymaga kabla ACE02 dla opcji CX na wtyczkę USB. Rejestracja danych Rejestracja danych procesowych w czasie z zegarem czasu rzeczywistego. Typ ZL Każdy rejestr zawiera natężenie przepływu, sumator, sumator całkowity, czas/datę i numer rejestru, wymaga typu P. Interwał zapisu Co: 1 min, 5 min, 10 min, 15 min, 30 min, 1 h, 2 h, 3 h, 4 h, 6 h, 8 h lub wyłączony. Maks rejestrów Dzienne rejestry Konfigurowany czas raz / dwa razy na dzień lub wyłączony. Maks. 600 dziennych rejestrów. Rejestr zdarzeń Podczas zmiany ustawień (ręcznie/modbus), restart / zanik zasilania, ustawienia fabryczne, zerowanie sumatora lub błąd. Maks. 724 rejestry zdarzeń. Pozyskanie Przez USB (CU) lub komunikację Modbus (CB/CH) danych jako plik.csv. Sumator Znaki 7 znaków. Jednostki L, m 3, US gal, igal, cf, Oil bbl, kg, ton, US ton, lb lub bez jednostki. Miejsca lub 3. dziesiętne Uwaga Sumator może być wyzerowany. Sumator całkowity Znaki 11 znaków. Jednostki / Zgodnie z wyborem dla sumatora. miejsca dziesiętne. Uwaga Bez możliwości zerowania. Natężenie przepływu Znaki 7 znaków. Jednostki ml, L, m 3, mg, g, kg, ton, US ton, US gal, igal, Oil bbl, lb, cf, rev, none, scf, nm 3, nl lub p. Miejsca lub 3. dziesiętne Jednostki czasu /sek /min /godz /dzień. Twój pierwszy i najbezpieczniejszy wybór wskaźnika przeciwwybuchowego. KARTA TECHNICZNA E110 8

9 KARTA TECHNICZNA E110 Przeciwwybuchowy wskaźnik przepływu Kod zamówieniowy (w porządku alfabetycznym) Standardowa konfiguracja: E110PAHCXHAAIBOTPXXDZB. Kod zamówieniowy: E110 _ AH C _ HAA IB O_ P _ XD Z _ Sygnał wejściowy z przepływomierza A Wejście (0)4 20mA. P Wejście impulsowe: cewka, npn, pnp, namur, kontaktron. U Wejście 0 10V DC. Wyjściowy sygnał analogowy AH Galwanicznie izolowane, zasilane pętlą, wyjście 4 20mA. Komunikacja CB Komunikacja RS232 Modbus ASCII / RTU. CH Komunikacja RS485 2żyły Modbus ASCII / RTU. CU Komunikacja USB wraz z zaślepką Ex d wymaga gwintów dławików 3/4 NPT lub M25. CX Brak komunikacji, zewnętrzna konfiguracja jest możliwa z akcesorium ACE02. Typ obudowy IP66,IP67 / NEMA Type4X / Type7 / Type9. HAA Obudowa Ex d z odlewu aluminium. Gwinty dławików: 2 x 3 /4 NPT / 1 x 1 NPT. Dodatkowy sygnał wejściowy IB Zewnętrzne wejście sterujące do zerowania sumatora lub blokady przycisku zerowania sumatora. Cyfrowe sygnały wyjściowe OR Mechaniczne wyjście przekaźnikowe (OT pozostaje dostępne) wymagane 24 27V DC. OT Pasywne wyjście tranzystorowe standardowa konfiguracja. PD 9 27V DC zasilanie czujnika. PX Podstawowe zasilanie 9 27V DC (bez realnego zasilania czujnika). Dodatkowe zasilanie bateryjne (opcjonalnie) PB baterią litową. Strefa zagrożona XD Obudowa przeciwwybuchowa zgodnie z ATEX, IECEx, FM i CSA cus. Inne opcje ZB Podświetlenie znajduje się w standardzie. ZF Wejście z cewki 10mVpp. ZG Wejście z cewki 5mVpp. ZL Rejestracja dokonywanych pomiarów wymagany typ P. ZM Dodatkowa instrukcja w jęz. Niemieckim i/lub hiszpańskim. Instrukcje angielska i francuska dostarczane są w standardzie. Pogrubione zaznaczenie tekstu oznacza standardową konfigurację. Badger Meter Europa GmbH Eastern Europe Branch Office Korfantego Knurów Poland Tel.: biuro@badgermeter.com Internet: Ważne: Specyfikacja jest przedmiotem do zmiany bez wcześniejszego powiadomienia. Copyright: Fluidwell bv 2018 E110BADGERDATAPLV1805
