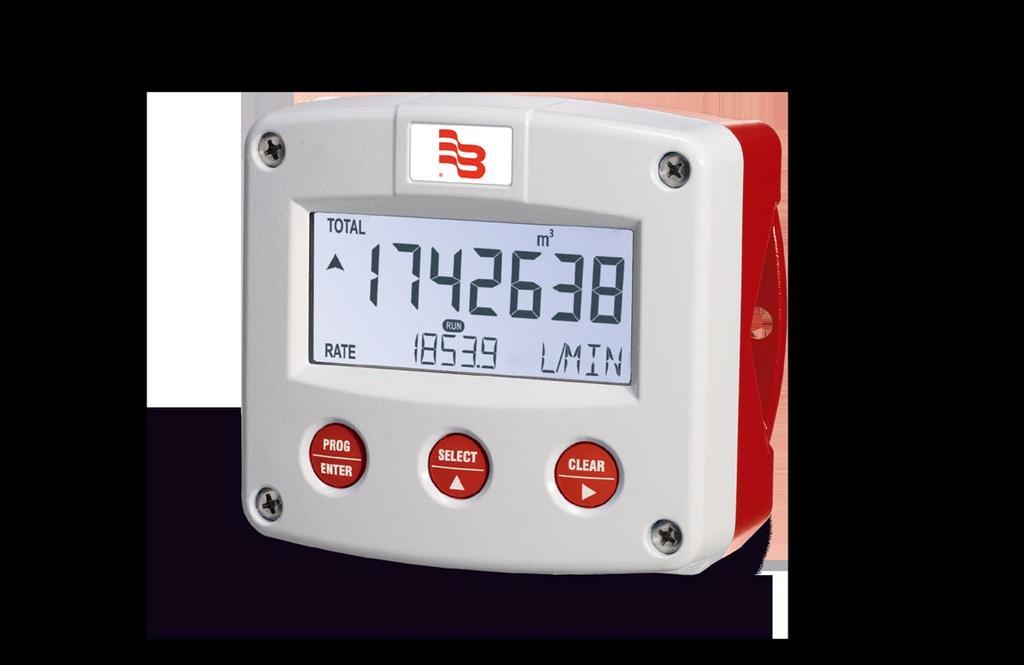

1 KARTA TECHNICZNA F110 Jest tak mocna że możesz na niej stanąć! WSKAŹNIK PRZEPŁYWU / SUMATOR Z WYJŚCIEM ANALOGOWYM I IMPULSOWYM Zalety Solidna obudowa IP67 (NEMA 4X). Jest tak mocna że możesz na niej stanąć! Dostępny w wersji iskrobezpiecznej dopuszczenia ATEX, IECEx dla gazów i pyłów. Programowanie może być przeprowadzone przez użytkownika dzięki praktycznej strukturze menu, oszczędzając czas i nerwy. Poznaj jeden, poznasz je wszystkie! Zróżnicowane możliwości montażu: naściennie, na rurach, panelowo lub na zewnątrz bezpośrednio na czujnikach! Cechy Jednoczesne wyświetlanie natężenia przepływu, objętości i objętości całkowitej Duże 17 mm (0,67 ) cyfry dla przepływu i sumatora. Wybieralne jednostki pomiaru; objętości lub masy. Automatyczna kopia zapasowa ustawień i sumatorów. Dostępna wersja przeciwwybuchowa. Pełna komunikacja Modbus RS232/485/TTL. Zasilanie z pętli lub bateryjne, 8 24V AC/DC lub V AC. Zasilanie czujnika 3,2 / 8,2 / 12 / 24V DC. Wyjście sygnałowe (0)4 20mA / 0 10V DC w relacji do natężenia przepływu. Skalowane wyjście impulsowe w relacji do sumatora całkowitego. Wejście sygnałowe Przepływ Możliwość przetwarzania wszystkich sygnałów z przepływomierzy: Kontaktron, NAMUR, impuls NPN/PNP, sinusoidalny (cewka), aktywne sygnały impulsowe, (0)4 20mA. Aplikacje Seria F to Twój pierwszy i najbezpieczniejszy wybór odnośnie wskaźnika do aplikacji w strefach bezpiecznych i zagrożonych. Szczególnie do ciężkich warunków pogodowych jak deszcz, śnieg, słona atmosfera i temperatury pomiędzy 40 C a 80 C (40 F a 176 F). Pomiar przepływu gdzie wymagana jest transmisja natężenia przepływu i/lub funkcji sumatora lub wymagana jest komunikacja szeregowa. Poznaj jeden, poznasz je wszystkie! KARTA TECHNICZNA F110 1

2 Informacje ogólne Wprowadzenie F110 jest najbardziej popularnym modelem w naszej ofercie wskaźników przepływu / sumatorów, wraz z wyjściem analogowym i impulsowym. Podstawowa konfiguracja sprawdza się w nawet najbardziej wymagających aplikacjach. Szeroki wybór opcji poszerza możliwości tego modelu, włączając w to wersję iskrobezpieczną i pełną komunikację Modbus. Wyświetlacz Wyświetlacz posiada duże 17 mm (0,67 ) i 8 mm (0,31 ) znaki, które mogą być ustawione do wskazywania przepływu i/lub sumatorów. Jednostki pomiaru są łatwo konfigurowane z obszernego zestawu. Sumator całkowity może rejestrować do 11 pozycji i jest zapisywany w pamięci EEPROM co minutę. Dla tych aplikacji gdzie czytelność za dnia i nocy stanowi problem, dostępne jest białe podświetlenie. Konfiguracja Wszystkie nastawy konfiguracyjne są dostępne przez proste menu operatorskie z możliwością zabezpieczenia hasłem. Każda nastawa jest wyraźnie oznaczona opisem alfanumerycznym, co pozwala uniknąć kłopotliwych skrótów i kodów. Po zapoznaniu się z jednym produktem serii F, będziesz potrafił zaprogramować wszystkie modele z serii bez instrukcji. Wszystkie nastawy są zapisywane w pamięci EEPROM na wypadek nagłej utraty zasilania. Wyjściowy sygnał analogowy Natężenie przepływu jest przekazywane sygnałem wyjściowym (0)420mA lub 0 10V DC. wyjściowy jest odświeżany osiem razy na sekundę z dostępną funkcją filtra wygładzania sygnału jeśli jest to konieczne. Wartość wyjścia jest definiowana przez użytkownika w relacji do natężenia przepływu, np. 4mA dla 15 l/h i 20mA dla 2000 l/h. wyjściowy może być pasywny, aktywny lub izolowany podczas gdy pasywny typ wyjścia zasila również F110. z kalkulacją liniową lub pierwiastka kwadratowego oraz z możliwością zasilania z pętli 4 20mA. Komunikacja Wszystkie dane procesowe i ustawienia mogą być odczytane i modyfikowane ręcznie lub przez komunikację Modbus (RS232 / RS485). Pełna funkcjonalność Modbus jest dostępna dla wersji iskrobezpiecznej (TTL). Strefa zagrożona Ten model posiada certyfikaty iskrobezpieczne ATEX, IECEx w atmosferze gazu i pyłu, z dozwoloną temperaturą otoczenia 40 C do 70 C (40 F do 158 F). Dostępna jest również obudowa ognioszczelna Ex d z certyfikatem ATEX. Obudowy Istnieje możliwość wyboru różnych typów obudowy, wszystkie z dopuszczeniem ATEX, IECEx. W standardzie F110 dostarczany jest z obudową GRP do zabudowy panelowej, która może być doprowadzona do obudowy GRP klasy IP67 / NEMA 4X przez dodanie tylnej osłony. Najbardziej popularną jest obudowa aluminiowa ze stopniem ochrony IP67 / NEMA 4X. Dostępne są zarówno europejskie jak i amerykańskie gwinty dławików kablowych. Typowa aplikacja F110 Pulse output Analog output Communication link Wyjście impulsowe Skalowane wyjście impulsowe odzwierciedla liczbę na wyświetlanym sumatorze. Długość impulsu jest definiowana od 0,001 sekundy do 9,999 sekund. Maksymalna częstotliwość wyjściowa to 500Hz. wyjściowy może stanowić pasywny NPN, aktywny PNP lub izolowany przekaźnik elektromechaniczny. Wejście sygnałowe F110 przyjmuje większość sygnałów impulsowych i analogowych z pomiarów objętościowych i masowych. Typ sygnału wejściowego może być wybrany z menu bez konieczności nastaw żadnych przełączników mechanicznych, zworek lub trymerów. Wejście analogowe dostępne jest Flowmeter input Remote control: reset total / clearlock Poznaj jeden, poznasz je wszystkie! KARTA TECHNICZNA F110 2

3 Wymiary obudów Obudowa panelowa z aluminium i GRP Listwa zaciskowa 31 mm (1.22") 29 mm (1.14") 130 mm (5.12") 120 mm (4.72") 115 (4.53") 98 (3.86") HB & HC enclosures panel cutout Obudowy kompaktowe / naścienne z aluminium i GRP 120 mm (4.72") 130 mm (5.12") 75 mm (2.95") Aluminum 30mm 30mm M16 x 1,5 1 /2"NPT M16 x 1,5 112 mm (4.40") Przykład wyświetlacza 90 x 40mm (3,5 x 1,6 ) 60 mm (2.36") Ø 7mm (0.27") Ø 7mm (0.27") 22,50mm HABM PULSE OUTPUT PD: 8 24V AC KOMUNIKACJA KOMUNIKACJAT OA: active 24V DC PD: 8 24V DC CB: RS232 RXD TXD CH: RS485 2 wire A B Y Z CT: TTL Intrinsically Safe OT: passive trans. PDXI: 16 30V DC OR: mech. relay = = PF: 24V AC PF: 24V DC PM: V AC PX: 8 30V DC ZB: Podświetlenie: 12 30V DC WYJŚCIE IMPULSOWE IB: zerowania sumatora blokada OA: active 24V DC OT: passive trans. OR: mech. relay = = 12V WYJŚCIE ANALOGOWE AA: 4 20mA I AB: 0 20mA I AF: 4 20mA I I AI: 4 20mA I I AP: 4 20mA I AU: 0 10V U U WEJŚCIE DODATKOWE P: coil P: reed switch / NPN P: PNP P: namur P: active signal A: (0)4 20mA I A PL: 4 20mA I AP PX: 8 30V DC Wyjście zasilane pętlą CI: RS485 4 wire PB / PC: zasilanie bateryjne Wewnętrzna bateria litowa o długiej żywotności PL: wejście zasilania pętlą (zaciski GND 1 2 są niedostępne) A B RXD TXD 12V I I I Poznaj jeden, poznasz je wszystkie! KARTA TECHNICZNA F110 3

4 Przykład typowego okablowania F110P(AP)CHIBOTPB(PX) Przykład typowego okablowania F110PAPCHIBOTPX BATERYJNE BATERYJNE WYJŚCIE PĘTLĄ Komunikacja Komunikacja Modbus, Modbus, typ CH: RS485 typ CH: 2 RS485 żyły 2 żyły Komunikacja Modbus, typ CH: RS485 2 żyły B A B A B A V 1M3.2V 1M 3.2V 1M Zasilanie Zasilanie * * Dodatkowe Dodatkowe wejście, typ wejście, IB: typ IB: zerowania zerowania sumatora sumatora blokada blokada z z przepływomierza przepływomierza typ P: typ P: impulsowy impulsowy Wyjście analogowe, Wyjście analogowe, typ AP: typ AP: Pasywne Pasywne 4 20mA4 20mA (nie użyte (nie w tym użyte przykładzie) w tym przykładzie) Wyjście impulsowe, Wyjście impulsowe, typ OT: typ OT: tranzystor tranzystor pasywny pasywny (nie użyte (nie w tym użyte przykładzie) w tym przykładzie) : APPX : APPX może być może użyty być w użyty w kombinacji kombinacji z baterią! z baterią! Zasilanie * z przepływomierza typ P: impulsowy np. wskaźnik Wyjście impulsowe typ OT: tranzystor pasywny Dodatkowe wejście, typ IB: zerowania sumatora blokada Wyjście analogowe, typ AP: pasywne 4 20mA (zasilane pętlą) 8 30V DC APPX zasili APPX urządzenie; zasili urządzenie; (bateria zostanie (bateria zostanie automatycznie automatycznie odłączona odłączona aż zasilanie aż zasilanie zostanie zostanie odłączone). odłączone) Zasilanie Zasilanie typu PX: typu PX: 8 30V DC 8 30V DC (nie użyte (nie w tym użyte przykładzie) w tym przykładzie) Zasilanie typu PX: 8 30V DC (nie użyte w tym przykładzie) * Dla wejść * Dla impulsowych: wejść impulsowych: Dostępne Dostępne Vref: 1,2V/3,0V. Vref: 1,2V/3,0V. BRAK zasilania BRAK zasilania wyjścia, dostępny wyjścia, dostępny Izasilania: Izasilania: <1mA. <1mA. : użycie : tych użycie napięć tych referencyjnych napięć referencyjnych przy maks. przy obciążeniu maks. obciążeniu znacznie znacznie skróci żywotność skróci żywotność baterii. baterii. * Dla wejść impulsowych: Dostępne Vref: 1,2V/3,0V. BRAK zasilania wyjścia, dostępny Izasilania: <1mA. : użycie tych napięć referencyjnych przy maks. obciążeniu znacznie skróci żywotność baterii. Poznaj jeden, poznasz je wszystkie! KARTA TECHNICZNA F110 4

5 Przykład typowego okablowania F110AAACBIBOAPD Przykład typowego okablowania F110AAICIIBORPM LĄ 24V AC / DC 24V AC / DC V AC 5 2 żyły Komunikacja Komunikacja Modbus, typ Modbus, CB: RS232 typ CB: RS232 TXD RXD 12V Z Y B A Komunikacja Modbus, typ CI: RS485 4 żyły 3.2V 1M 3.2V 1M asilane pętlą) Zasilanie * Główne zasilanie np. wskaźnik Zasilanie typu Zasilanie PD: typu PD: 8 24V AC 8 / DC 24V AC / DC Dodatkowe Dodatkowe wejście, typ wejście, IB: typ IB: zerowania zerowania sumatora sumatora blokada blokada z przepływomierza typu A: (0)4 20mA Wyjście analogowe typu AA: aktywne 4 20mA Wyjście impulsowe typu OA: aktywne, impulsowe 24V DC ** 8 24V AC 8 24V DC Główne zasilanie Zasilanie ** z przepływomierza typu A: (0)4 20mA np. wskaźnik Wyjście impulsowe typu OR: przekaźnik mechaniczny Zasilanie typu PM: V AC Dodatkowe wejście, typ IB: zerowania sumatora blokada Wyjściowy analogowy typ AI: Pasywne wyjście 4 20mA, galwanicznie izolowane 8 30V DC L1 N * Umaks czujnika jest 2V poniżej Uzasilania Umaks czujnika: 8,2V wymaga 10VDC(8VAC) Uzasilania 12V wymaga 14VDC(10VAC) Uzasilania 24V wymaga 26VDC(18VAC) Uzasilania * Napięcie zasilania: 3,2 / 8,2 / 12 / 24V DC dla czujnika ** Wymaga min. 24V zasilania Poznaj jeden, poznasz je wszystkie! KARTA TECHNICZNA F110 5

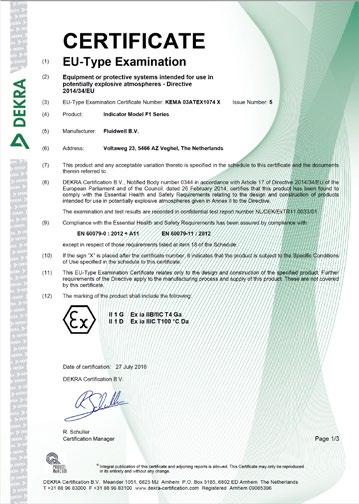

6 Aplikacje w strefie zagrożonej F110XI posiada certyfikat ATEX i IECEx wydany przez DEKRA do użycia w aplikacjach iskrobezpiecznych z temperaturą otoczenia od 40 C do 70 C (40 F do 158 F). Przykład konfiguracji IIB /IIIC i IIC F110P(AP)(CT)IB(OT)PCXI Zasilanie bateryjne STREFA ZAGROŻONA STREFA BEZPIECZNA Oznaczenia ATEX: Gaz II 1 G Ex ia IIB/IIC T4 Ga. Pył: II 1 D Ex ia IIIC T100 C Da. Oznaczenia IECE: Gaz: Ex ia IIC/IIB T4 Ga Pył: Ex ia IIIC T100 C Da. TXD RXD 12V Komunikacja Modbus, typ CT: TTL Możliwe dla aplikacji zasilanych bateryjnie (nie użyte w tym przykładzie) : komunikacja typu CT nie jest dopuszczona w aplikacjach IIC Poza zasilaniem iskrobezpiecznym dla wyjścia impulsowego, dozwolone jest na podłączenie do trzech źródeł zasilania iskrobezpiecznego w aplikacjach IIB/IIIC lub jednego w aplikacjach IIC. Należy odnieść się do certyfikatu odnośnie maksymalnych wartości wejściowych i wyjściowych obwodów. Pełna funkcjonalność F110 pozostaje dostępna, włączając w to wyjście 4 20mA, wyjście impulsowe i komunikację Modbus (typ CT). Zasilanie typu PDXI oferuje 8,2V dla zasilania czujnika np. dla jednego czujnika Namur. Dostępna jest również obudowa ognioszczelna Ex d z certyfikatem ATEX. Należy skontaktować się z przedstawicielem odnośnie dalszych szczegółów. Certyfikat zgodności KEMA 03ATEX1074 X IECEx DEK X 3.2V 1M Zasilanie * Dodatkowe wejście, typ IB: zerowania sumatora blokada z przepływomierza typ P: impulsowy Wyjście analogowe typu AP: pasywne 4 20mA (nie użyte w tym przykładzie) Wyjście impulsowe, typ OT: tranzystor pasywny (nie użyte w tym przykładzie) : AP może być użyty w kombinacji z baterią! AP zasili urządzenie (wyjście zasilane pętlą); (bateria zostanie automatycznie odłączona aż zasilanie zostanie odłączone). * Dla wejść impulsowych: Dostępne Vref: 1,2V/3,0V. BRAK zasilania wyjścia, dostępny Izasilania: <1mA. : użycie tych napięć referencyjnych przy maks. obciążeniu znacznie skróci żywotność baterii. Poznaj jeden, poznasz je wszystkie! KARTA TECHNICZNA F110 6

7 Przykład konfiguracji IIB /IIIC i IIC F110PAP(CT)IBOT(PX)XI Wyjście zasilane pętlą STREFA ZAGROŻONA STREFA BEZPIECZNA Komunikacja Modbus, typ CT: TTL : komunikacja typu CT nie jest dopuszczona dla aplikacji IIC. TXD RXD 12V Io=max 250mA Po=max 850mW SEPARATOR: Certyfikowany separator iskrobezpieczny TTL na RS232 / RS422 / TTL Na przykład: MTL5051 e.g. PC * : Komunikacja jest dozwolona przy konfiguracji jako IIB / IIIC. 3.2V 1M Dodatkowe wejście, typ IB: zerowania sumatora blokada Zasilanie * z przepływomierza typ P: impulsowy Ci = 17nF Wyjście analogowe typu AP PX: pasywne 4 20mA (wyjście zasilane pętlą) Wyjście impulsowe typu OT: tranzystor pasywny np. wskaźnik np. MTL 5525 i / lub WZMACNIACZ JEDNOKANAŁOWY np. MTL 5541 Na przykład MTL5525 i / lub SWITCH INTERFACE np. MTL 5511 np. wskaźnik : powyższe wartości są wartościami bezpiecznymi. Sprawdzić specyfikację techniczną dla wartości roboczych. * Dla wejść impulsowych: Dostępne Vref: 1,2V/3,0V. BRAK zasilania wyjścia, dostępny Izasilania: <1mA. : użycie tych napięć referencyjnych przy maks. obciążeniu znacznie skróci żywotność baterii. Poznaj jeden, poznasz je wszystkie! KARTA TECHNICZNA F110 7

8 Przykład konfiguracji IIB / IIIC i IIC F110AAF(CT)IBOTPDXI Zasilanie 16 30V DC STREFA ZAGROŻONA STREFA BEZPIECZNA Komunikacja Modbus, typ CT: TTL : komunikacja typu CT nie jest dopuszczona dla aplikacji IIC. TXD RXD 12V Io=max 250mA Po=max 850mW SEPARATOR: Certyfikowany separator iskrobezpieczny TTL na RS232 / RS422 / TTL Na przykład: MTL5051 e.g. PC * : Komunikacja jest dozwolona przy konfiguracji jako IIB / IIIC. 3.2V 1M Zasilanie * Dodatkowe wejście, typ IB: zerowania sumatora blokada Typ sygnału z przepływomierza: A (0)4 20mA SUMARYCZNA Co CAŁEJ PODŁĄCZONEJ APARATURY ANALOGOWEJ W APLIKACJACH IIC NIE MOŻE PRZEKROCZYĆ 66nF MINUS 17nF (17nF JEST UŻYWANE PRZEZ ZACISKI 7 8 WYJŚCIOWEGO SYGNAŁU ANALOGOWEGO) Ci = 17nF Wyjście analogowe typu AF: Pasywne pływające 4 20mA np. wskaźnik Wyjście impulsowe typu OT: tranzystor pasywny np. MTL 5525 i / lub SWITCH INTERFACE e.g. MTL 5511 Główne zasilanie Zasilanie typu PD: 16 30V DC (uwaga: PD i zasilanie bateryjne (typ PC) NIE jest dopuszczone w aplikacjach IIC). Na przykład MTL5525 : powyższe wartości są wartościami bezpiecznymi. Sprawdzić specyfikację techniczną dla wartości roboczych. * do zasilania typu PD: napięcie zasilania dla czujników impulsowych to maksimum 8,7V (Uo=maks. 8,7V Io=maks. 25mA Po=maks. 150mW) i dla czujników analogowych tak jak podłączono do zacisku 1 (wewnętrznie połączone). Poznaj jeden, poznasz je wszystkie! KARTA TECHNICZNA F110 8

9 Przykład konfiguracji IIB / IIIC F110AAFCTIBOT(PC)(PD)XI Zasilanie 16 30V DC lub zasilanie bateryjne STREFA ZAGROŻONA STREFA BEZPIECZNA Komunikacja Modbus, typ CT: TTL TXD RXD 12V Io=max 250mA Po=max 850mW SEPARATOR: Certyfikowany separator iskrobezpieczny TTL na RS232 / RS422 / TTL Na przykład: MTL5051 e.g. PC 3.2V 1M Dodatkowe wejście, typ IB: zerowania sumatora blokada Zasilanie * Główne zasilanie Ci = 17nF Typ sygnału z przepływomierza: A (0)4 20mA Wyjście analogowe typu AF: Pasywne pływające 4 20mA Wyjście impulsowe typu OT: tranzystor pasywny Zasilanie typu PD: 16 30V DC e.g. indicator e.g. counter Z uwagi na wyjście analogowe typu AF, urządzenie musi być zasilane bateryjnie, typ PC, lub przez zewnętrzne źródło zasilania, typ PD. np. MTL 5525 i / lub WZMACNIACZ JEDNOKANAŁOWY np. MTL 5541 WZMACNIACZ JEDNOKANAŁOWY Na przykład MTL 5541 Na przykład MTL5525 i / lub SWITCH INTERFACE np. MTL 5511 np. MTL 5525 e.g. indicator e.g. counter : powyższe wartości są wartościami bezpiecznymi. Sprawdzić specyfikację techniczną dla wartości roboczych. * do zasilania typu PD: napięcie zasilania dla czujników impulsowych to maksimum 8,7V (Uo=maks. 8,7V Io=maks. 25mA Po=maks. 150mW) i dla czujników analogowych tak jak podłączono do zacisku 1 (wewnętrznie połączone). Poznaj jeden, poznasz je wszystkie! KARTA TECHNICZNA F110 9

10 Specyfikacja techniczna Ogólnie Wyświetlacz Typ HLCD, alfanumeryczny o wysokiej intensywności odblasku, odporny na promienie UV Wymiary 90 x 40mm (3.5 x 1.6 ). Cyfry Siedem 17mm (0,67 ) i jedenaście 8mm (0,31 ) znaków. Różne symbole i jednostki pomiaru. Prędkość Definiowana: szybka, 1s, 3s, 15s, 30s, wył. odświeżania Opcja ZB Transflektywny LCD z białym podświetleniem LED. Dobre odczyty przy pełnym nasłonecznieniu i w ciemności. ZB Dostępne tylko dla aplikacji w strefach bezpiecznych. Temperatura otoczenia Strefy bezpieczne 40 C to 80 C (40 F to 176 F). Wersja 40 C to 70 C (40 F to 158 F). iskrobezpieczna Zasilanie Typ AP Wyjście analogowe zasilane pętlą, 8 30V DC. Pobór mocy maks. 0,5 W. Typ PB Bateria litowa o długiej żywotności żywotność zależy od nastaw i konfiguracji do 5 lat. (wymaga PD, PL lub PX) Typ PC Iskrobezpieczna bateria litowa o długiej żywotności żywotność zależna od ustawień i konfiguracji do 5 lat. (Wymaga XI, i PD lub PX) Typ PD 8 24V AC / DC ± 10%. Pobór mocy maks. 5 W. Wersja iskrobezpieczna: 16 30V DC; pobór mocy maks. 1 W. Typ PF 24V AC / DC ± 10%. Pobór mocy maks. 15 W. Typ PL Zasilany pętlą z sygnału czujnika 420mA (typ A) wymaga typu AI i OT (nie Xi). Typ PM V AC ± 10%. Pobór mocy maks. 15 W. Typ PX 8 30V DC. Pobór mocy maks. 0,75 W. Typ ZB 12 30V DC ± 10%. Pobór mocy maks. 1,5 W. PB/PF/PM Nie dostępne w wersji iskrobezpiecznej PF/PM Całkowity pobór czujników i wyjść nie może przekroczyć 24V. W aplikacjach iskrobezpiecznych sprawdzić z certyfikatem wartości bezpieczne. Listwa zaciskowa Typ Wyjmowana listwa zaciskowa. Maks. przewód 1.5mm 2 i 2.5mm 2. Zabezpieczenie danych Typ Kopia zapasowa EEPROM wszystkich ustawień. Kopia zapasowa bieżących sumatorów co każdą minutę. Retencja danych na minimum 10 lat. Hasło Konfiguracja ustawień może być zabezpieczona hasłem. Zasilanie czujnika Typ PB/PC/PX Typ PD Typ PDXI Typ PF / PM 3,2V DC dla sygnałów impulsowych i 1,2V DC dla cewek indukcyjnych. To nie jest realne zasilanie czujnika. Przeznaczone tylko dla czujników o bardzo małym poborze mocy jak cewki (sinusoidalne) i kontaktrony. 1,2 / 3 / 8,2 / 12 / 24V DC maks. 24V DC. Umaks czujnika jest 2V poniżej Uzasilania 1,2 / 3 / 8,2V DC maks. 8,2V DC i napięcie głównego zasilania (jak podłączone do zacisku 1). W przypadku PDXI i sygnału A: napięcie zasilania czujnika jest takie jak napięcie zasilania podłączone do zacisku 1. Na zacisku 2 występuje również to samo napięcie. 1,2 / 3 / 8,2 / 12 / 24V DC maks. 24V DC. Obudowa Ogólnie Okno Okno poliwęglanowe. Uszczelnienie Silikonowe. Przyciski sterujące Trzy przyciski przemysłowe. Klawiatura silikonowa odporna na promienie UV. Naścienne / kompaktowe obudowy aluminiowe Ogólnie Obudowa naścienna/kompaktowa z odlewu aluminium, IP67 / NEMA 4X z 2komponentową powłoką odporną na promienie UV. Wymiary 130 x 120 x 75mm (5.12 x 4.72 x 2.95 ) S x W x G. Waga 1100 g. Typ HABM Dławiki: 1 x 1/2 NPT 2 x M16 Strefa zagrożona Iskrobezpieczeństwo ATEX II 1 G Ex ia IIB/IIC T4 Ga. certification II 1 D Ex ia IIIC T100 C Da. IECEx Ex ia IIC/IIB T4 Ga. certification Ex ia IIIC T100 C Da. Temp. otoczenia 40 C to 70 C (40 F to 158 F). Dyrektywy i standardy EMC Directive 2014/30/EU, FCC 47 CFR part 15. Low voltage Directive 2014/35/EU. RoHS Directive 2011/65/EU. ATEX/IECEx Directive 2014/34/EU, IEC , IEC IP & NEMA EN & NEMA 250. Wersja przeciwwybuchowa ATEX II 2 G / Ex ia IIB T5 Gb. certification II 2 D / Ex t IIIB T100 C Db. Typ XF Wymiary obudowy: 300 x 250 x 200mm (11.8 x 9.9 x 7.9 ) S x W x G Waga Ok. 15 kg. IECEx dostępny na zapytanie. Poznaj jeden, poznasz je wszystkie! KARTA TECHNICZNA F110 10

11 wejściowy Przepływomierz Typ P Cewka / sinusoida (Wybór czułości HI: 20mVpp lub LO: 80mVpp), NPN/PNP, otwarty kolektor, kontaktron, Namur, aktywny sygnał impulsowy 8 12 i 24V DC. Częstotliwość Minimum 0Hz maksimum 7kHz dla sumatora i natężenia przepływu. Maks. częstotliwość zależy od typu sygnału i wewnętrznego filtra DP. Np. kontaktron z filtrem DP: maks. częstotliwość 120 Hz. Współczynnik K 0, ze zmienną pozycją dziesiętną. Filtr Dostępny dla wszystkich sygnałów impulsowych. dolnoprzepustowy Opcja ZF Czułość cewki 10mVpp Typ A (0)4 20mA. Wejściowy sygnał analogowy może być wyskalowany do dowolnego zakresu 0 20mA. Typ U 0 10V DC. Skonsultować z fabryką. Dokładność Rozdzielczość: 14 bitów. Błąd <0,0025mA / ± 0,125% PS. Programowalny niski poziom odcięcia. Rozpiętość 0, ze zmienną pozycją dziesiętną. Czas odświeżania Cztery razy na sekundę. Spadek napięcia Typ A: 2,5V 20mA. Zależność Liniowa i pierwiastek kwadratowy. Dla sygnału typu A: wymagane zewnętrzne zasilanie czujnika; np. typ PD. Dodatkowe wejście Funkcja Zacisk wejściowy do zewnętrznego zerowania sumatora. Jeśli ten zacisk wejściowy jest zwarty, funkcja zerowania sumatora jest wyłączona. Typ IB Wewnętrznie podciągnięty styk zwierny NPN. Czas trwania Minimalny czas trwania impulsu 100ms. Wyjścia sygnałowe Wyjście analogowe Funkcja Transmisja natężenia przepływu Dokładność 10 bitów. Błąd < 0,05%. Wyjście analogowe może zostać wyskalowane do dowolnego zakresu. Czas odświeżania Osiem razy na sekundę. Typ AA Aktywne wyjście 4 20mA (wymagane PD, PF, PM lub PX). Typ AB Aktywne wyjście 0 20mA (wymagane PD, PF, PM lub PX). Typ AF Pasywne wyjście pływające 4 20mA dla aplikacji iskrobezpiecznych (wymagane XI PD). Typ AI Pasywne wyjście 4 20mA, galwanicznie izolowane dostępne również dla modeli zasilanych bateryjnie Typ AP Pasywne wyjście 4 20mA nieizolowane. Urządzenie będzie zasilane pętlą. Typ AU Aktywne wyjście 0 10V DC (wymagane PD, PF, PM lub PX). Wymagane zasilanie min. 12V. Opcja komunikacji Funkcja Wyjście impulsowe transmisja sumatora całkowitego. Częstotliwość Maks. 500Hz. Definiowana długość impulsu pomiędzy 0,001 sekundy a 9,999 sekund. Typ OA Jedno aktywne wyjście tranzystorowe 24V DC (PNP); maks. 50mA na wyjście (wymagane PD, PF, PM lub PX). Wymagane zasilanie min. 24V. Typ OR Jedno elektromechaniczne wyjście przekaźnikowe izolowane; maks. moc przełączania 230V AC (N.O.) 0,5A na przekaźnik (wymagane PF lub PM). Typ OT Jedno pasywne wyjście tranzystorowe (NPN) nieizolowane. Maks. 50V DC 300mA na wyjście. Opcja komunikacji Funkcja Odczyt informacji z wyświetlacza, odczyt / zapis wszystkich ustawień. Protokół Modbus ASCII / RTU. Prędkość Adresowanie Maksymalnie 255 adresów. Typ CB RS232 Typ CH RS485 2żyły Typ CI RS485 4żyły Typ CT TTL iskrobezpieczny. Funkcjonalność Funkcje operatorskie Wyświetlane Natężenie przepływu i / lub objętość. funkcje Sumator i sumator całkowity. Sumator może być wyzerowany przez naciśnięcie przycisku CLEAR dwa razy. Sumator Znaki 7 znaków. Jednostki L, m 3, GAL, USGAL, kg, lb, bbl, bez jednostki. Miejsca lub 3. dziesiętne Sumator może być wyzerowany Sumator całkowity Znaki 11 znaków. Jednostki / Zgodnie z wyborem dla sumatora miejsca dziesiętne Bez możliwości zerowania. Natężenie przepływu Znaki 7 znaków. Jednostki ml, L, m3, Gallons, kg, Ton, lb, bl, cf, RND, ft3, scf, Nm3, Nl, igal bez jednostki. Miejsca lub 3. dziesiętne Jednostki czasu /sek /min /godz /dzień.. Poznaj jeden, poznasz je wszystkie! KARTA TECHNICZNA F110 11

12 KARTA TECHNICZNA F110 Jest tak mocna że możesz na niej stanąć! Kod zamówieniowy Standardowa konfiguracja: F110PAPCXHABMIXOTPXXXZX. Kod zamówieniowy: F110 _ A_ C_ HABM I_ O_ P_ X _ Z _ wejściowy z przepływomierza A Wejście (0)4 20mA P Wejście impulsowe: cewka, npn, pnp, namur, kontaktron. Wyjściowy sygnał analogowy AA Aktywne wyjście 4 20mA wymagane PD, PF, PM lub PX. AB Aktywne wyjście 0 20mA wymagane PD, PF, PM lub PX. AF Wyjście iskrobezpieczne 4 20mA wymagane XI PD. AI Izolowane wyjście 4 20mA. AP Pasywne wyjście 4 20mA, urządzenie zasilane pętlą. AU Aktywne wyjście 0 10V DC wymagane PD, PF, PM lub PX. Komunikacja CB Komunikacja RS232 Modbus ASCII / RTU. CH Komunikacja RS485 2żyły Modbus ASCII / RTU. CI Komunikacja RS485 4żyły Modbus ASCII / RTU. CT Iskrobezpieczna TTL Modbus ASCII / RTU. CX Brak komunikacji. Aluminiowe obudowy naścienne / kompaktowe IP67 / NEMA4X HABM Dławiki: 1 x 1/2 NPT 2 x M16. Dodatkowy sygnał wejściowy IB Zewnętrzne wejście sterujące do zerowania sumatora lub blokady przycisku zerowania sumatora. IX Brak dodatkowego wejścia. Wyjście cyfrowe OA Jedno aktywne wyjście tranzystorowe wymagane PD, PF, PM or PX. OR Jedno elektromechaniczne wyjście przekaźnikowe wymagane PF or PM. OT Jedno pasywne wyjście tranzystorowe standardowa konfiguracja. Zasilanie PD 8 24V AC/DC zasilanie czujnika z XI: 16 30V DC. PF 24V AC / DC zasilanie czujnika. PL Zasilany pętlą z sygnału czujnika, typ A wymagane AI i OT (nie XI). PM V AC zasilanie czujnika. PX Podstawowe zasilanie 8 30V DC (brak realnego zasilania czujnika) Dodatkowe zasilanie bateryjne (opcjonalnie) PB Zasilanie baterią litową wymaga PD, PL lub PX. PC Zasilanie baterią litową Iskrobezpieczne wymaga XI, i PD, PL lub PX. Strefa zagrożona XI Iskrobezpieczeństwo, zgodnie z ATEX i IECEx. XF Obudowa Ex d 3 przyciski zgodnie z ATEX. XX Tylko strefa bezpieczna. Inne opcje ZB Podświetlenie. ZF Wejście z cewki 10mVpp. ZX Brak opcji. Pogrubione zaznaczenie tekstu oznacza standardową konfigurację. Dostępne w wersji iskrobezpiecznej. Badger Meter Europa GmbH Eastern Europe Branch Office Korfantego Knurów Poland Tel.: biuro@badgermeter.com Internet: Specyfikacja jest przedmiotem do zmiany bez wcześniejszego powiadomienia. Copyright: Fluidwell bv 2017 F110BADGERDATAPLV1750
