Przemysłowe, programowalne przetworniki punktu rosy NTH88

Transkrypt

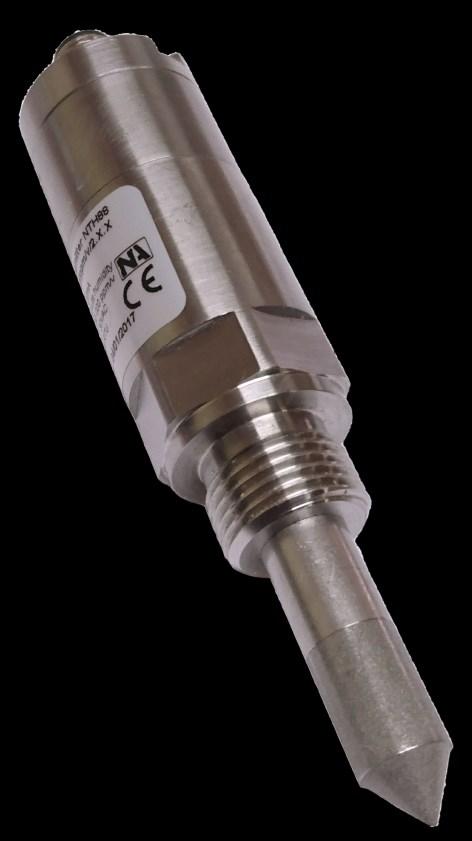

1 Przemysłowe, programowalne przetworniki punktu rosy Przemysłowe przetworniki punktu rosy, wilgotności itp. Aplikacje pomiaru punktu rosy, wilgotności względnej, wilgotności absolutnej, punktu zamarzania, temperatury itp. Aplikacje pomiaru punktu rosy, wilgotności względnej, absolutnej; punktu szronu, temperatury itp. Kompensacja temperatury z korektą liniowości oraz krótki czas odpowiedzi Prosty montaż bezpośrednio w instalacji lub przy użyciu komory pomiarowej Przemysłowy czujnik pomiarowy o wysokiej dokładności pomiaru i stabilności długoterminowej Wyjście analogowe 0/4...20mA, 0...1V, 0/1...5V, 0/2...10V z możliwością konfiguracji Interfejs komunikacji RS485 z protokołem Modbus RTU Szeroki zakres aplikacji monitoringu i kontroli procesów w przemyśle, laboratoriach itp. Możliwość montażu i demontażu przyrządu bez przerywania procesu przy zastosowaniu komory pomiarowej z szybkozłączem Szeroki wybór akcesoriów m.in. komory pomiarowe, zasilacze, wyświetlacze, rejestratory, kable podłączeniowe, moduły sygnalizacji procesu, program do rejestracji i wizualizacji pomiarów itp. Nasi specjaliści są do Państwa dyspozycji: Tel.:/Fax.: (+48 32) ; ; negelap@negelap.com; negelap@negelap.pl Służymy Państwu pomocą w kwestii doboru, ewentualnego montażu i/lub uruchomienia. Dostarczamy także całe układy do pomiaru, kontroli i/lub regulacji procesów technologicznych.

2 Inteligentne rozwiązania dla dokładnego pomiaru punktu rosy, wilgotności i/lub temperatury w aplikacjach przemysłowych m.in. sprężonego powietrza, suszarniach granulatu, środowiska oraz wielu innych aplikacjach, także laboratoryjnych. Przetworniki przemysłowe serii są precyzyjnymi przyrządami pomiarowymi, przeznaczonymi do pomiaru punktu rosy, wilgotności i/lub temperatury w wielu aplikacjach przemysłowych. Dzięki zastosowaniu wysokiej jakości pojemnościowego czujnika pomiarowego, przetworniki serii cechuje wysoka dokładność i stabilność długoterminowa monitoringu punktu rosy w wielu aplikacjach przemysłowych i laboratoryjnych. Zależnie od wymagań aplikacji lub użycia, przetworniki dostępne są z szeroką gamą zakresów pomiarowych skonfigurowanych wg wymagań użytkownika. Dodatkowo oprócz podanych w specyfikacji technicznej zakresów pomiarowych istnieje możliwość specjalnej kalibracji przyrządów wg wymaganego przez użytkownika zakresu pomiarowego i/lub dokładności pomiaru. Przetworniki serii oprócz pomiaru w instalacjach ciśnieniowych (max. do 16bar) są także idealnym rozwiązaniem dla aplikacji w warunkach atmosferycznych (ciśnienie otoczenia) lub w strumieniu przepływu poza sektorem (powietrze rozprężone). Przetworniki mogą być montowane w rurociągu lub kanale w sposób bezpośredni lub pośredni przy użyciu komory pomiarowej, będącej w naszej ofercie. W przypadku montażu z użyciem komory pomiarowej istnieje możliwość montażu i/lub demontażu przetwornika pomiarowego pod ciśnieniem, bez przerywania procesu. Przetworniki z powodzeniem stosowane są w wielu aplikacjach do pomiaru punktu rosy, wilgotności i/lub temperatury w aplikacjach ciśnieniowych (sprężone powietrze, azot, gazy medyczne i inne gazy niekorozyjne), w suszarniach granulatu a także do pomiaru atmosferycznego punktu rosy, wilgotności i temperatury. Przetworniki posiadają standardowo wyjście analogowe skonfigurowane dla wybranego parametru procesu (0/4...20mA, 0...1VDC, 0/1...5VDC, 0/2...10VDC) oraz interfejs komunikacji RS485 z protokołem Modbus RTU. Opcjonalnie wyposażone mogą być w zdalny wyświetlacz, wskazujący mierzoną wartość procesu i/lub zewnętrzny moduł sygnalizacji przekroczenia mierzonych wartości. W przypadku jeśli wymagane, przetworniki mogą być także dostarczone z dedykowanym rejestratorem elektronicznym, przeznaczonym do monitoringu i rejestracji mierzonych wartości procesu, umożliwiając późniejsze odtworzenie wartości pomiarów na PC, eksportowanie jak i tworzenie wykresów trendu. Opcjonalnie dostarczamy także oprogramowanie do wizualizacji i/lub rejestracji pomiarów online na PC. Stopień ochrony obudowy IP65 Filtr spiekany 40µm, ze stali nierdzewnej SS316L (opcjonalnie inne filtry) Konektor M12, 5-pin dla zasilania, wyj. analogowego i komunikacji RS485 Modbus RTU Przyłącze procesowe G1/2, 1/2 PT (R1/2 ) lub 5/8 UNF (opcjonalnie kołnierzowe) Bezpośredni montaż w rurociągu lub z opcjonalną komorą pomiarową Przykładowe aplikacje: Pomiar punktu rosy w aplikacjach ciśnieniowych m.in. w instalacjach sprężonego powietrza Pomiar wilgotności i temperatury procesu lub atmosfery Monitoring wilgotności i/lub temperatury pomieszczeń laboratoryjnych, magazynowych, chłodni itp. Pomiar atmosferycznego punktu rosy Pomiar punktu rosy lub wilgotności w suszarniach granulatu, produktów spożywczych, farmaceutycznych, produktów przemysłowych, magazynach itp. Aplikacje pomiaru punktu rosy gazów niekorozyjnych m.in. azotu itp. Monitoring i ciągła kontrola osuszaczy membranowych, adsorpcyjnych lub chłodniczych Kontrola i monitoring parametrów gazów w instalacjach medycznych Monitoring procesów przemysłowych, klimatyzacji, wentylacji Pomiar temperatury i wilgotności w szpitalach, przemyśle farmaceutycznym, tekstylnym i wiele innych

3 DANE TECHNICZNE ZAKRESY POMIAROWE / WARUNKI POMIARU Czujnik pomiarowy pojemnościowy czujnik wilgotności i czujnik temperatury Pt100, kl. A Mierzona wielkość fizyczna zakres pełny T: temperatura; zakres max o C D: punkt rosy; zakres max o Cdp Zalecane granice pomiaru F: punkt zamarzania; zakres max o Cfp H: wilgotność względna; zakres max % RH V: wilgotność absolutna; zakres max ppm/v (objętościowo) G: wilgotność absolutna; zakres max ppm/w (wagowo) D: gęstość; zakres max ppm w/v o Cdp - punkt rosy; o C - temperatura; 0 100%RH - wilgotność Dokładność pomiaru temperatura ±0,2 o C ±0,002 o C * Tmierzona wilgotność ±1,5%RH punkt rosy ±1,5 o C w zakr o C; ±1 o C w zakr o C; ±2 o C reszta zakresu Czas odpowiedzi zależnie od montażu <20sek. dla filtra spiekanego (T90 przy 25 o C) WARUNKI PROCESU / OTOCZENIA Mierzone gazy powietrze oraz inne gazy nieagresywne Temperatura procesu o C otoczenia o C (przechowywania o C) Wilgotność otoczenia %, bez kondensacji Ciśnienie procesu max. 16bar MONTAŻ ELEKTRYCZNY Napięcie zasilania VDC / VAC pobór prądu 50mA przy 24VDC zabezpieczenie przed zmianą polaryzacji, nad napięciowe, przeciw zwarciowe Sygnał wyjściowy 3-przew. 0/4...20mA, 0...1VDC, 0/1...5VDC, 0/2...10VDC; programowalny obciążalność wyjścia 500Ω dla wyjścia ma; 10kΩ dla wyjścia V Interfejs komunikacji RS485, Modbus RTU Konfiguracja / kalibracja z PC, wymagany zestaw konfiguracyjny (SET-CON485U-SOFT) Przyłącza elektryczne konektor M12, 5-pin Wyświetlacz rozdzielny opcjonalnie 4-cyfry, LED, 24VDC lub 230VAC opcja: sygnalizacja dźwiękowo-optyczna parametry wyświetlacza obudowa naścienna (120x88x55mm), IP65; 2 wyj. przekaźnikowe, 1 wyj. analogowe MONTAŻ MECHANICZNY Przyłącze procesowe G1/2 ; 1/2 PT (R1/2 ) lub 5/8 UNF; gwint zewnętrzny opcja komora pomiarowa z szybkozłączem i/lub złączką pneumatyczną Montaż czujnika bezpośrednio np. w rurociągu lub przy użyciu komory pomiarowej Materiały obudowa elektroniki stal nierdzewna SS304 (1.4301) przyłącze / czujnik stal nierdzewna SS304 (1.4301) Filtr czujnika standard spiekany, 40µm, stal nierdzewna SS316L opcjonalnie filtr precyzyjny Stopień ochrony IP65 dla obudowy elektroniki, IP20 dla czujnika Opcje / akcesoria montażowe komora pomiarowa, filtr precyzyjny, regulator ciśnienia, kabel podłączeniowy itp. Waga ok. 233g (bez akcesoriów) APROBATY / ZATWIERDZENIA Certyfikat CE EN :2006; EN :2006; EN 55011:2009/A1:2010 IEC :2008; IEC :2006/A1:2007/A2:2010; IEC :2009 Kalibracja certyfikat kalibracji przyrządu wg ISO w dostawie

4 WYMIARY PODŁĄCZENIE ELEKTRYCZNE Konektor M12, 5-pin (zasilanie + wyjście analogowe + komunikacja RS485 Modbus RTU) Podłączenie przyrządu z PC

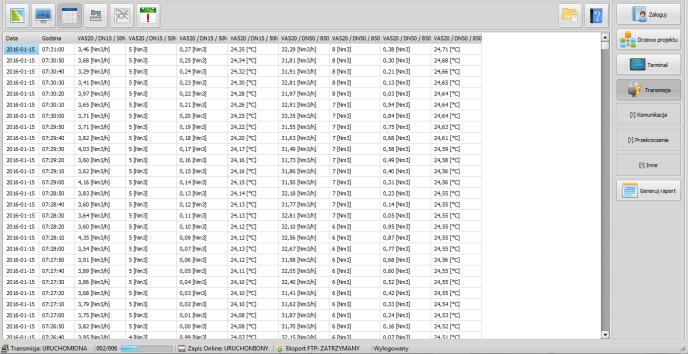

5 SPOSÓB ZAMAWIANIA Model przyrządu Przemysłowy przetwornik pomiarowy, wersja kompaktowa Mierzony parametr T Temperatura; zakres max o C D Punkt rosy; zakres max o Cdp F Punkt zamarzania; zakres max o Cfp H Wilgotność względna; zakres max % RH V Wilgotność absolutna; zakres max ppm/v (objętościowo) G Wilgotność absolutna; zakres max ppm/w (wagowo) Y Funkcja programowalna, konfiguracja wg wymagań użytkownika Sygnał wyjściowy mA mA VDC VDC (jeśli wyjście 1...5VDC - należy podać) VDC (jeśli wyjście VDC - należy podać) Zakres pomiarowy... Podać wymagany zakres kalibracji np o Cdp, % RH itp. Przyłącze procesowe 1 1/2 PT (R1/2 ) 2 G1/2 3 5/8 UNF Opcje 1 X Brak opcji KP K5 W4 Komora pomiarowa, standardowa Kabel podłączeniowy o długości 5m z konektorem M12, 4-pin Wtyczka rozbieralna M12, 4-pin, kabel po stronie użytkownika Opcje 2 X Brak opcji PS Zasilacz 230VAC/24VDC do montażu na szynie DIN WL Wyświetlacz naścienny, wyświetlacz LED 4-cyfry, 3 wyj. przekaźnikowe + analogowe DL Rejestrator elektroniczny, 1-kanałowy, montaż tablicowy (opcja 4, 8, 16 kanał.) CV Konwerter CON485U/USB do podłączenia z PC AP Oprogramowanie do rejestracji i wizualizacji pomiarów online na PC Przykład zamawiania: D KP WL UWAGI: W przypadku opcji 1 i 2 można wyspecyfikować kilka z nich, oddzielając znakiem plusa (+) np..d.1/ o C dp/2.kp+k5.wl Opcjonalnie oferujemy także szeroką gamę wyświetlaczy, sygnalizatorów granicznych, innych komór pomiarowych, zestawów do okresowej kalibracji czujnika itp. Opcjonalnie dodatkowe akcesoria i/lub wersje niestandardowe - proszę o kontakt z nami
