Metanomierz MK-5 EH-G/09/ Karta produktu. ul. Opolska 19, Chorzów tel , tel./fax

Transkrypt

1 Karta produktu

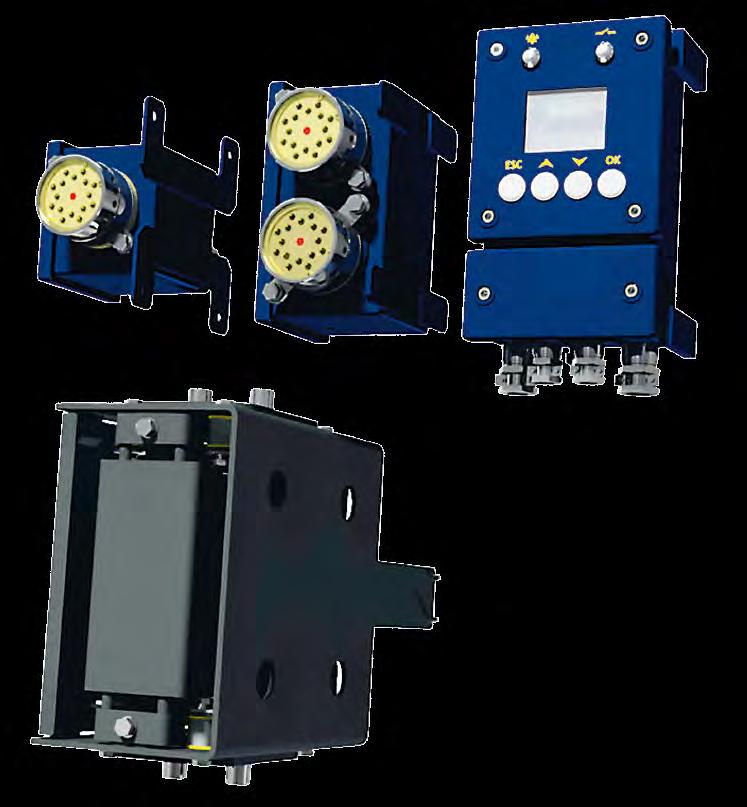

2 CECHY CHARAKTERYSTYCZNE Metanomierz MK-5 typu przeznaczony jest do sygnalizacji stężenia metanu w strefie pracy maszyny, alarmowania w przypadku wzrostu stężenia powyżej nastawionego progu oraz jednoczesnego wyłączenia zasilania maszyny. Urządzenie działa w sposób ciągły. Obserwacja przez operatora aktualnego stężenia metanu umożliwia dostosowanie pracy maszyny do aktualnych warunków wentylacji i wydzielania się metanu ze złoża. Zapobiega to powstawaniu przestojów spowodowanych przekroczeniem zadanego progu stężenia metanu. Metanomierz MK-5 jest dodatkowym zabezpieczeniem metanometrycznym maszyny i nie zastępuje wymaganych przepisami górniczymi urządzeń manometrii automatycznej. BUDOWA Metanomierz MK-5 typu zbudowany jest z trzech podzespołów: Konsoli typu EH-G/02/02.00, Czujnika metanu MK-5 typu EH-G/03/**.** oraz Osłony czujnika typu EH-nG/34/01 izolującej od wibracji i udarów mechanicznych. Całość zasilana jest z napięcia iskrobezpiecznego ia poprzez zasilacz zewnętrzny lub wewnętrzny znajdujący się w stacji zasilającej. Zasilacz jest oferowany przez producenta, jako opcja. OPIS DZIAŁANIA Metanomierz MK-5, dokonuje ciągłego pomiaru metanu poprzez czujnik metanu MK-5, który może występować w wersji pojedynczej lub podwójnej (jeden lub dwa sensory do pomiaru gazu). Każdy czujnik może być wyposażony w sensor metanu pellistorowy lub w nowoczesnej technologii InfraRed (IR), który gwarantuje pełną odporność na trujące związki chemiczne. Wynik pomiaru czujnika jest przesyłany do konsoli pętlą prądową 4-20 ma. Konsola współpracująca z czujnikiem umożliwia wizualizację wyniku pomiaru, sterowanie przekaźnikami wyłączającymi oraz okresową kalibrację czujnika. Wyposażenie konsoli w podwójny wyświetlacz jeden do wyświetlania wyniku 7-segmentowy LED a drugi tekstowy LCD do wyświetlania informacji o stanie pracy, zapewnia użytkownikowi łatwą i komfortową pracę. Wynik stężenia metanu wyświetlany jest celowo na wyświetlaczu 7-segmentowym, aby umożliwić użytkownikowi jego obserwację ze znacznych odległości. Sterowanie konsolą odbywa się przy pomocy czteroprzyciskowej klawiatury. Metanomierz MK-5 posiada możliwość przesyłania do celów wizualizacji wyników pomiarów cyfrowo łączem EIA-485. DANE TECHNICZNE Metanomierz MK-5 typu Napięcie zasilania Maksymalny pobór mocy Cecha budowy przeciwwybuchowej Certyfikat badania typu UE iskrobezpieczne ia 12V lub 15V (Ui = 17V, Ii = dowolny) < 8W I M2 (M1) / M1 KDB 17ATEX0062 Czujnik metanu MK-5 typu EH-G/03/**.** Napięcie zasilania Maksymalny pobór mocy Zasada działania Rodzaj pomiaru Obieg badanego powietrza Czas odpowiedzi T90 (bez osłony chroniącej przed wodą i brudem) Czas odpowiedzi T90 (z osłoną chroniącą przed wodą i brudem) iskrobezpieczne ia 12V lub 15V (Ui = 17V, Ii = dowolny) < 4 W katalityczne spalanie i pomiar konduktometryczny lub technologia InfraRed (IR) ciągły przez dyfuzję < 10 s (IP54) < 30 s (IP55) Zakres pomiarowy 0 5% CH 4 oraz 5% 100% CH 4 Ilość sensorów pomiarowych 1 - czujnik pojedynczy lub 2 - czujnik podwójny

3 Sygnał wyjściowy analogowy (pojedynczego sensora) Sygnał wyjściowy cyfrowy dwie pętle prądowe 4-20 ma: 4-20 ma dla stężenia 0 5% CH ma dla stężenia 0 100% CH 4 EIA-485 separowany galwanicznie Temperatura pracy -10 C 40 C Stopień ochrony obudowy Masa - czujnik pojedynczy - czujnik podwójny Cecha budowy przeciwwybuchowej Certyfikat badania typu UE IP55 ok 3,0 kg / ok. 17,0 kg (z osłoną czujnika) ok 5,5 kg / ok. 19,5 kg (z osłoną czujnika) I M1 Ex ia I Ma II 1G Ex ia (CH 4 ) Ga II 2G Ex ia (CH 4 ) Gb KDB 17ATEX0057X Konsola typu EH-G/02/02.00 Napięcie zasilania Maksymalny pobór mocy Interfejs komunikacyjny cyfrowy Interfejs komunikacyjny analogowy Wyjścia stykowe iskrobezpieczne ia 12 V lub 15 V (Ui = 17 V, Ii = dowolny) < 4 W 2 interfejsy EIA-485 (separowane galwanicznie od siebie i od zasilania) 4 wejścia dla pętli prądowej 4-20 ma (po 2 dla każdego sensora) 2 (1 styk bezpieczeństwa, 1 styk pomocniczy) Nastawiane progi wyłączenia dwa niezależne progi ustawione z zakresu 0 2% CH 4 Wyświetlanie informacji Klawiatura Ilość dławnic kablowych 7-segmentowy LED - wynik pomiaru LCD - komunikaty tekstowe 2 diody LED trzykolorowe alarm/zasilanie, stan styków 4 przyciski 2 - M M25 lub 4 - M20 Temperatura pracy -10 C 40 C Stopień ochrony obudowy Masa Cecha budowy przeciwwybuchowej Certyfikat badania typu UE IP55 ok. 7 kg I M1 Ex ia I Ma II 1G Ex ia (CH 4 ) Ga KDB 16ATEX0078X

4 RYSUNKI WYMIAROWE Osłona czujnika MK-5 typu EH-nG/34/

5 Czujnik metanu MK-5 typu EH-G/03/ Czujnik metanu MK-5 typu EH-G/03/

6 Konsola typu EH-G/02/ ,5 160,5 286
