5 KANAŁOWY MONITOR PRZEPŁYWU Z FUNKCJAMI MATEMATYCZNYM, DOZOWANIEM I REJESTRACJĄ

Transkrypt

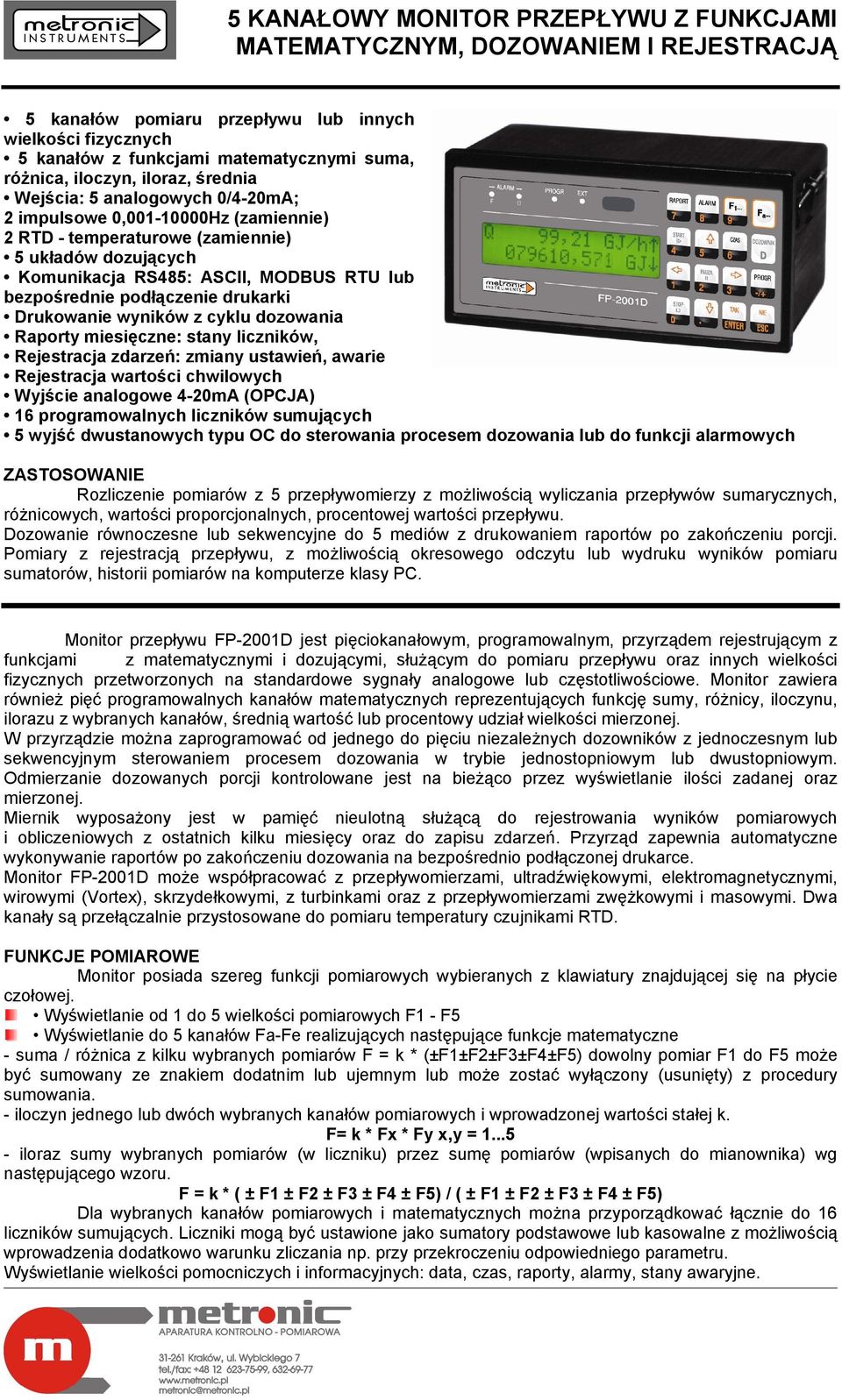

1 5 kanałów pomiaru przepływu lub innych wielkości fizycznych 5 kanałów z funkcjami matematycznymi suma, różnica, iloczyn, iloraz, średnia Wejścia: 5 analogowych 0/4-20mA; 2 impulsowe 0, Hz (zamiennie) 2 RTD - temperaturowe (zamiennie) 5 układów dozujących Komunikacja RS485: ASCII, MODBUS RTU lub bezpośrednie podłączenie drukarki Drukowanie wyników z cyklu dozowania Raporty miesięczne: stany liczników, Rejestracja zdarzeń: zmiany ustawień, awarie Rejestracja wartości chwilowych Wyjście analogowe 4-20mA (OPCJA) 16 programowalnych liczników sumujących 5 wyjść dwustanowych typu OC do sterowania procesem dozowania lub do funkcji alarmowych ZASTOSOWANIE Rozliczenie pomiarów z 5 przepływomierzy z możliwością wyliczania przepływów sumarycznych, różnicowych, wartości proporcjonalnych, procentowej wartości przepływu. Dozowanie równoczesne lub sekwencyjne do 5 mediów z drukowaniem raportów po zakończeniu porcji. Pomiary z rejestracją przepływu, z możliwością okresowego odczytu lub wydruku wyników pomiaru sumatorów, historii pomiarów na komputerze klasy PC. Monitor przepływu FP-2001D jest pięciokanałowym, programowalnym, przyrządem rejestrującym z funkcjami z matematycznymi i dozującymi, służącym do pomiaru przepływu oraz innych wielkości fizycznych przetworzonych na standardowe sygnały analogowe lub częstotliwościowe. Monitor zawiera również pięć programowalnych kanałów matematycznych reprezentujących funkcję sumy, różnicy, iloczynu, ilorazu z wybranych kanałów, średnią wartość lub procentowy udział wielkości mierzonej. W przyrządzie można zaprogramować od jednego do pięciu niezależnych dozowników z jednoczesnym lub sekwencyjnym sterowaniem procesem dozowania w trybie jednostopniowym lub dwustopniowym. Odmierzanie dozowanych porcji kontrolowane jest na bieżąco przez wyświetlanie ilości zadanej oraz mierzonej. Miernik wyposażony jest w pamięć nieulotną służącą do rejestrowania wyników pomiarowych i obliczeniowych z ostatnich kilku miesięcy oraz do zapisu zdarzeń. Przyrząd zapewnia automatyczne wykonywanie raportów po zakończeniu dozowania na bezpośrednio podłączonej drukarce. Monitor FP-2001D może współpracować z przepływomierzami, ultradźwiękowymi, elektromagnetycznymi, wirowymi (Vortex), skrzydełkowymi, z turbinkami oraz z przepływomierzami zwężkowymi i masowymi. Dwa kanały są przełączalnie przystosowane do pomiaru temperatury czujnikami RTD. FUNKCJE POMIAROWE Monitor posiada szereg funkcji pomiarowych wybieranych z klawiatury znajdującej się na płycie czołowej. Wyświetlanie od 1 do 5 wielkości pomiarowych F1 - F5 Wyświetlanie do 5 kanałów Fa-Fe realizujących następujące funkcje matematyczne - suma / różnica z kilku wybranych pomiarów F = k * (±F1±F2±F3±F4±F5) dowolny pomiar F1 do F5 może być sumowany ze znakiem dodatnim lub ujemnym lub może zostać wyłączony (usunięty) z procedury sumowania. - iloczyn jednego lub dwóch wybranych kanałów pomiarowych i wprowadzonej wartości stałej k. F= k * Fx * Fy x,y = iloraz sumy wybranych pomiarów (w liczniku) przez sumę pomiarów (wpisanych do mianownika) wg następującego wzoru. F = k * ( ± F1 ± F2 ± F3 ± F4 ± F5) / ( ± F1 ± F2 ± F3 ± F4 ± F5) Dla wybranych kanałów pomiarowych i matematycznych można przyporządkować łącznie do 16 liczników sumujących. Liczniki mogą być ustawione jako sumatory podstawowe lub kasowalne z możliwością wprowadzenia dodatkowo warunku zliczania np. przy przekroczeniu odpowiedniego parametru. Wyświetlanie wielkości pomocniczych i informacyjnych: data, czas, raporty, alarmy, stany awaryjne.

2 Ponadto, przy pomocy klawiatury wykonywane jest programowanie przyrządu. Operacje programowe mogą być zastrzeżone hasłem dostępnym tylko dla osób upoważnionych. FUNKCJE DOZOWNIKOWE Przyrząd FP-2001D może pracować w charakterze urządzenia dozującego po odpowiednim jego zaprogramowaniu. W tym trybie pracy, wyjścia sterujące typu OC oznaczone WY1 - WY5 służą do sterowania procesem dozowania. W przyrządzie można ustawić dwa rodzaje dozowania: jednostopniowe (załączenie i wyłączenie przepływu z chwilą startu i zakończenia procesu dozowania) dwustopniowe, w którym następuje dodatkowo wprowadzenie przebiegu drugiego stopnia z wysoką prędkością przepływu, załączanego z ustawianym opóźnieniem po starcie i wyłączanego przed zakończeniem procesu dozowania. Monitor umożliwia zaprogramowanie maksymalnie: 5 dozowników jednostopniowych F1-F5 sterowanych z wyjść WY1 - WY5 4 dozowniki jednostopniowe F1-F4 sterowane z WY1 - WY4; wyjście WY5 załącza alarm - przekroczenie dozowanej porcji 2 dozowniki dwustopniowe: F1sterowane z WY1,WY2 oraz F2 z WY3,WY4; WY5 alarm - przekroczenie dozowania, DOZOWANIEM I REJESTRACJĄ Podczas pracy w charakterze dozownika wyświetlany jest nr dozownika, symbol fazy dozowania (praca, pauza, stop) oraz ilość zadana i porcja odmierzana - zliczana narastająco lub malejąco. Ponadto w funkcji dozowania występuje sygnalizacja alarmowa uruchamiana przy przekroczeniu dozowanej porcji o ustaloną wartość (po STOP). FUNKCJE REJESTRUJĄCE Przelicznik FP-2001D zawiera pamięć nieulotną, służącą do rejestrowania wyników pomiarowych i obliczeniowych oraz do zapisu zdarzeń. - Rejestracja stanów liczników. Przyrząd rejestruje stany licznków z ostatnich 11 miesięcy zanotowane na koniec każdego miesiąca. - Rejestracja wartości chwilowych. W pamięci są rejestrowane wartości chwilowe z wybranych do archiwizacji kanałów z pośród 10 dostępnych F1 F5 oraz Fa Fe. Dane zapisywane są z ustawialną przez użytkownika częstotliwością co 5 s, 10 s, 30 s, 1 min, 2 min, 5 min, 10 min, 30 min, 1 h, 6 h. Rejestracja danych może być realizowana z jedną lub z dwoma niezależnie ustawionymi prędkościami zapisu przełączanymi przy przekroczeniu wartości progowej, alarmowej (od wybranych uprzednio kanałów). - Rejestacja zdarzeń awarii. Przyrząd przechowuje w pamięci 120 ostatnich zdarzeń z podaniem daty i godziny wystąpienia zdarzenia, obejmujących: zaniki zasilania, przerwy w obwodach wejściowych, zmiany czasu, parametrów, oraz nastaw sumatorów. RAPORTY Dostępne są trzy formy raportów: -Odczyt na wyświetlaczu raportu miesięcznego dla wybranego miesiąca z 11 ostatnich lub z bieżącego, obejmujący: - stany liczników na koniec miesiąca, - odczyt kolejki zdarzeń awarii, -Drukowanie raportów na drukarce podłączonej bezpośrednio do portu RS485 przelicznika obejmujące: - raporty na koniec cyklu dozowania ( w trybie dozownika) - stany liczników na koniec danego miesiąca, - wydruki zarejestrowanych zdarzeń. -Odczyt wszystkich danych z pamięci przyrządu do systemu komputerowego przez port Rs485. Możliwe jest również okresowe (np. 1 raz w miesiącu), odczytywanie danych z wielu przyrządów do przenośnego komputera i dalsze ich wykorzystanie w programach kalkulacyjnych np. EXCEL.

3 WEJŚCIA POMIAROWE Przyrząd posiada pięć wejść służących do pomiaru przepływu lub innych wielkości fizycznych. Liczniki sumujące mogą być przypisane do dowolnych wejść. Wszystkie wejścia F1 - F5 przystosowane są do sygnałów analogowych prądowych 0/4-20 ma. Wejścia zaopatrzone są w napięcie wyjściowe 24V=, służące do zasilania obwodów prądowych. Ponadto tory pomiarowe F4 i F5 są dostosowane zamiennie do współpracy z impulsowymi nadajnikami przepływu o szerokim zakresie częstotliwości 0, Hz. Wejścia F1 i F2 mogą być również przystosowane przez przełączenie zworek i programu do współpracy z czujnikami temperatury typu Pt100, Pt1000, Ni100. DOKŁADNOŚĆ POMIARU - dokładność wejść analogowych 0/4-20 ma ± 0,1% (typ. ± 0,05%) - dokładność wejść Pt100 ± 0,5 C (typ. ± 0,2C) ± 1 cyfra, dryf 0,025C/C, WYJŚCIA Przyrząd wyposażony jest w następujące wyjścia: - analogowe 4-20mA (wykonanie opcjonalne), reprezentujące wybrany kanał pomiarowy F1 - F5 lub matematyczny Fa - Fe. Wyjście przewidziane jest do współpracy z rejestratorami, regulatorami, itp. - pięć wyjść dwustanowych OC: wyjścia programowane są indywidualnie KOMUNIKACJA RS485 Przelicznik wyposażony jest w jeden port RS485, umożliwiający podłączenie przyrządu do systemu komputerowego. Alternatywnie istnieje możliwość bezpośredniego podłączenia drukarki. Transmisja jest zgodna z protokołem ASCII. Bieżące dane pomiarowe dostępne są również w protokole MODBUS RTU. Dzięki temu możliwa jest współpraca z innymi uniwersalnymi systemami wizualizacji. Zgodnie ze standardem RS485 można podłączyć do 32 urządzeń na jednej linii dwuprzewodowej o łącznej długości nie większej niż 1300m. Parametry protokółu transmisji: Prędkość bps., 8 bitów danych + 1 lub 2 bity stopu, kontrola parzystości none, even, odd. SEPARACJA GALWANICZNA Układy wejściowe, port RS485, wyjście 4-20mA i blok wyjść sterujących OC są galwanicznie oddzielone wzajemnie oraz od pozostałych układów miernika. Przelicznik wykonany jest w wersji do zabudowy panelowej zgodnie ze standardem DIN z niepalnego tworzywa. Obrys czołówki 192mm x 96mm, głębokość 75mm.

4 - WYŚWIETLANE PARAMETRY Parametry podstawowe: - kanały pomiarowe F1...F5 - strumień przepływu [ m /h], [m /h], [Nm /h], [dm /h], [ t/h], [t/h],[kg/h], 3 3 [m /min], [Nm /min], [l/min], [ [t/min], [kg/min], 3 3 [dm /s], [Nm /s], [l/s], [ [t/s], [kg/s], (+ własna jednostka) - licznik przepływu [ t ], [3 t ], [kg], [m3], [3m3], [dm3], (+ własna jednostka) - inne wielkości fizyczne (licznik wyłączony) 3 C, Pa, kpa, Mpa, bar, m, cm, mm, m, g, kg, t, %, ph - kanały matematyczne Fa...Fe - jednostki zgodnie z kanałami F1... F5-16 liczników sumujących przyporządkowane do dowolnych kanałów F1..F5, Fa..Fe, wybierany tryb pracy (kasowalne), warunki zliczania np. przy przekroczeniu poziomu alarmowego Parametry pomocnicze: - data, godzina, licznik czasu pracy - przekroczenie poziomu alarmowego, stan wyjść. - WEJŚCIA pomiar przepływu lub innych wielkości fizycznych: - wejścia analogowe: F1, F2, F3, F4, F5 współpraca z nadajnikami z sygnałem analogowym: -prądowym 4-20mA(0-20mA), rezystancja Rwe =100 W, wyjście 24V= do zasilania przetwornika, - wejścia impulsowe: F4, F5 (zamiennie) współpraca z nadajnikami z sygnałem częstotliwościowym F= 0, Hz, amplituda impulsu 4-20V. - wejścia RTD: F1, F2 (zamiennie- pomiar temperatury) przystosowane przez przełączenie zworek i zmianę programu do współpracy z Pt100, Pt1000, Ni100 układ 3- lub 2-przewodowy - ZAKRES POMIARU zakres pełnej skali dostosowany do parametrów przetworników ustawiany w przedziale: F1...F5, pomiary przepływu lub innych wielkości fizycznej: - programowany dla typu wejścia 4-20mA, - zakres pełnej skali: 1,000 do wybranych jednostek (ustawiany początek skali), alternatywnie: F1, F2 przystosowany do czujnika Pt100 pomiar temperatury T1,T2: typ we. Pt100 - zakres pomiaru nie ustawiany: -200,0-850,0 C - DOKŁADNOŚĆ - dokładność wejść analogowych 4-20 (0-20) ma: 0,1% (typowo 0,05%), dryf temp. 0,01%/C 1 cyfra, - dokładność wejść Pt100: 0,5C (typowo 0,2 C) 1cyfra dryf 0,025C/C, - LINEARYZACJA wybierana programem pierwiastkująca lub liniowa. DANE TECHNICZNE FP-2001D 5 KANAŁOWY MONITOR PRZEPŁYWU Z FUNKCJAMI - UKŁAD ALARMOWY - do 5 swobodnie programowalnych poziomów alarmowych na każdym kanale - tryby pracy: Dolny, Dolny+Awaria, Górny, Górny+Awaria, Awaria (uszkodzenie obwodu czujnika) - WYJŚCIE ANALOGOWE - prądowe 4-20 ma - reprezentujące wybrany parametr F1 - F5 lub Fa - Fe, Rob <500 ohm, - praca w pętli z zasilaniem obcym lub jako źródło prądu. - WYJŚCIA DWUSTANOWE 5 wyjść sterujących typ OC (24 V / 30 ma). - PORT SZEREGOWY RS485 - protokół transmisji w trybie ASCII: 8 bitów + 1 lub 2 bity stopu, kontrola parzystości none, even, odd, prędkość transmisji bps - protokół transmisji MODBUS RTU: 8 bitów + 1 lub 2 bity stopu, kontrola parzystości none, even, odd, prędkość transmisji bps - podłączenie drukarki ASCII z portem RS485 lub RS232 (przez konwerter RS485/232) - REJESTRACJA WYNIKÓW POMIAROWYCH - organizacja zapisu: komplet danych + data, godz., - ilość kanałów archiwizowanych: (wybierane przez użytkownika) - częstotliwość zapisu do archiwum: dwie niezależnie ustawiane prędkości (tryb zwykły i gdy przekroczenie progu alarmu) 5, 10, 30 s, 1, 2, 5, 10, 30 min, 1, 6 h, wył. wybór kanału /kanałów wymuszających zmianę prędkości - tryb zapisu wartości bieżących: ciągłyznadpisywaniem - rejestracja 120 ostatnich zdarzeń / awarii - RAPORTY - odczyt na wyświetlaczu LCD raport podstawowy - drukowanie na drukarce podłączonej bezpośrednio do monitora: raport miesięczny stanów liczników, kolejka zdarzeń. raport na koniec cyklu dozowania w trybie dozownika - do systemu komputerowego pełny zakres raportów - WYŚWIETLACZ ciekłokrystaliczny LCD z podświetlaniem 2 x 16 znaków alfanumerycznych, wysokość znaku 7,5 mm - ZASILANIE 24V ~/= (w. graniczne 18-30V~, 14 40V=), pobór mocy: około 5 W przy napięciu 24V =. - WARUNKI PRACY temperatura pracy: 0 do 40C; składowania; -20 do 70C, wilgotność: 0 do 90%, nie kondensująca. - OBUDOWA tworzywo niepalne "NORYL", wymiary : szer.xwys.x głęb.-192x96x75 mm, masa:około 0,8 kg

5 MATEMATYCZNYMI, DOZOWANIEM I REJESTRACJĄ FP-2001D 5 KANAŁOWY MONITOR PRZEPŁYWU Z FUNKCJAMI OWA ) , tel
