Dwukanałowy regulator do zastosowań przemysłowych.

Transkrypt

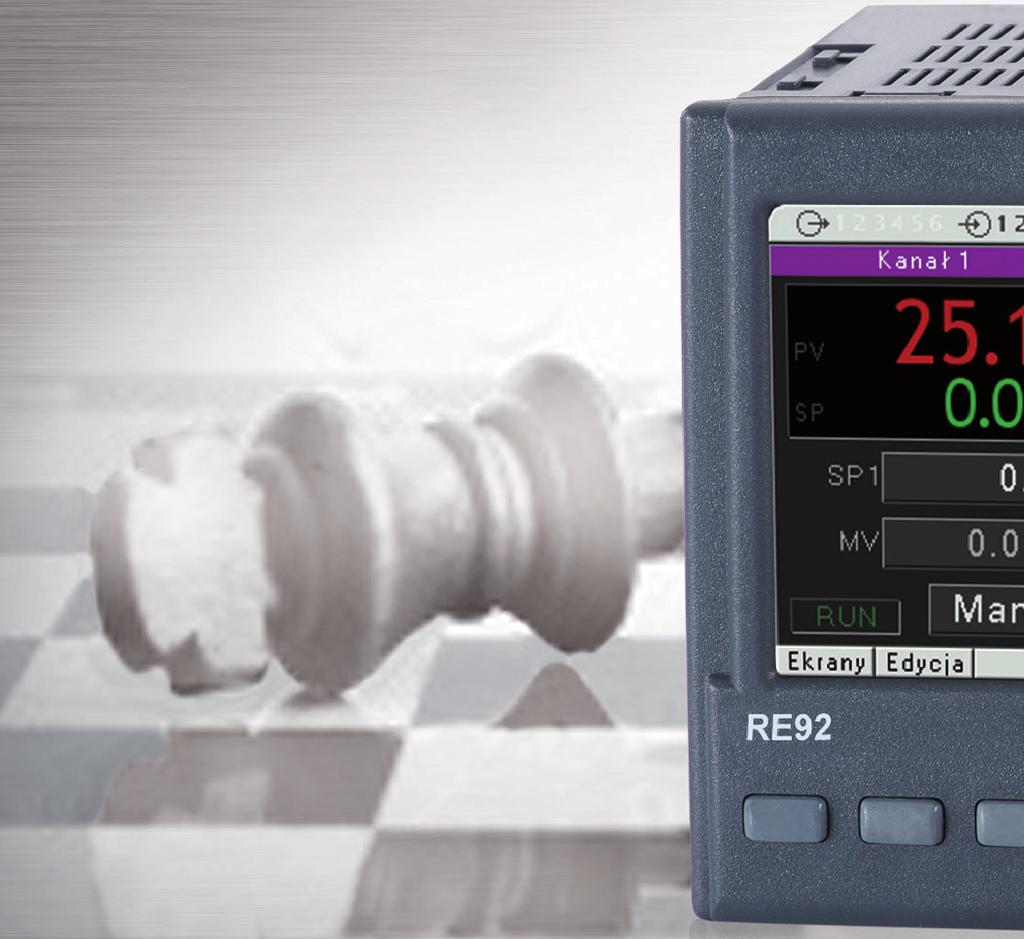

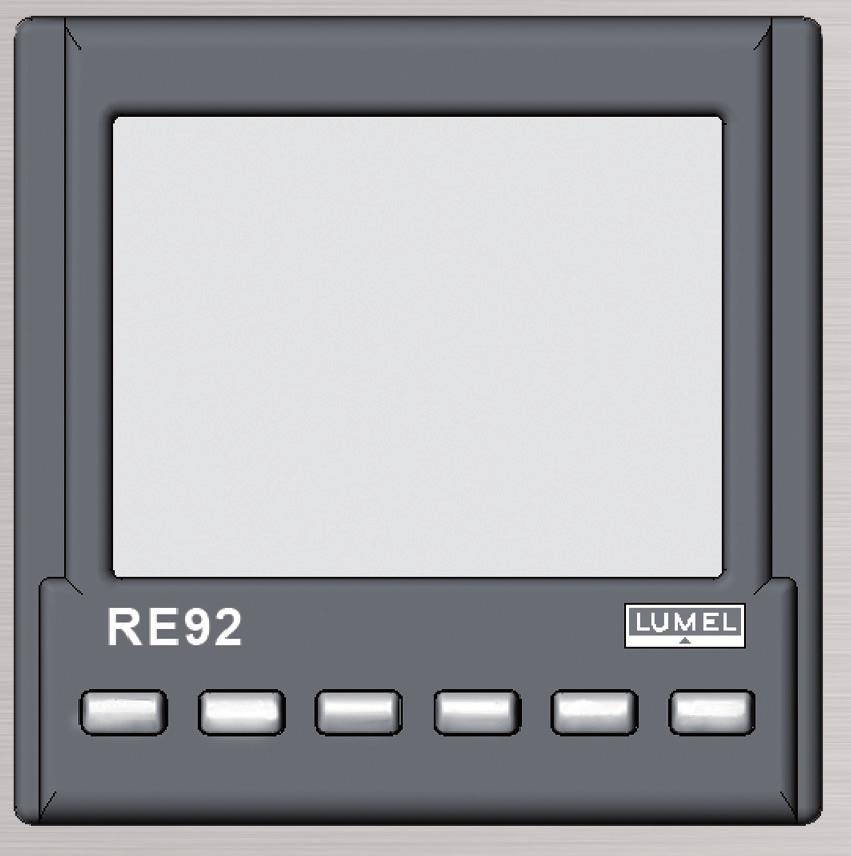

1 RE92 SZACH I MAT Dwukanałowy regulator do zastosowań przemysłowych. Prosta i przyjazna obsługa Gwarancja bezpieczeństwa i niezawodności dzięki: - III kategorii instalacji - odpowiedniej izolacji galwanicznej - odporności na zakłócenia przemysłowe Uniwersalne separowane wejścia pomiarowe Automatyczny dobór parametrów do regulowanego obiektu algorytm SMART PID Komunikacja cyfrowa - w standardzie RS485, Ethernet (opcja) Rejestracja parametrów procesu na karcie SD

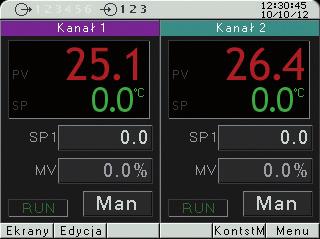

2 NOWOCZESNE FUNKCJE REGULACYJNE niezależna regulacja w dwóch kanałach regulacja PID, załącz/wyłącz, trójstawna grzanie-chłodzenie oraz trójstawna krokowa innowacyjny algorytm SMART PID z samostrojeniem (automatyczny dobór parametrów PID) źródłem sygnału regulowanego jest jedno z wejść albo suma/różnica wartości z dwóch wejść 4 zestawy parametrów PID i dodatkowy zestaw dla chłodzenia (dla każdego kanału) 6 typów alarmów z programowalną histerezą i pamięcią (tzw. zatrzask) komunikacja cyfrowa - RS485 (w standardzie), Ethernet (opcja) funkcja Gain Scheduling - automatyczne przełączanie zestawu PID w zależności od zadanej temperatury (gdy obiekt zachowuje się inaczej w różnych temperaturach) RE92 to zaawansowany regulator dwukanałowy do zastosowań przemysłowych. Został zaprojektowany z myślą o wymagających aplikacjach przemysłowych. RE92 może niezależnie sterować dwoma obiektami regulacji lub regulować dwie wielkości fi zyczne w jednym obiekcie (np. w piecach dwustrefowych). Dzięki uniwersalnym wejściom pomiarowym można go wykorzystać do regulacji temperatury oraz innych wielkości fi zycznych (np. ciśnienie, wilgotność). Każdy użytkownik może samodzielnie aktualizować oprogramowanie regulatora, zyskując kolejne funkcje sukcesywnie dodawane przez zespół projektowy LUMEL. stan wyjść stan wejść binarnych czas data INTUICYJNA I PRZYJAZNA OBSŁUGA kolorowy ekran graficzny 3,5 z regulacją jasności menu w języku polskim i angielskim dostęp do regulatora chroniony hasłem (4 użytkowników, 3 poziomy dostępu) sygnalizacja stanu wejść binarnych i wyjść dwustanowych funkcje przycisków NIEZAWODNA REGULACJA STAŁOWARTOŚCIOWA 4 wartości zadane przełączalne wejściami binarnymi (dla każdego kanału) miękki start dla zmian wartości zadanej, programowalny narost/opadanie źródłem wartości zadanej może być również wejście dodatkowe (wej. 3) zadana mierzona status regulacji zestaw parametrów PID pole rozpoczęcia samostrojenia pole start/stop pracy ręcznej wyświetlany kanał mierzona zadana sygnał sterujący pole zmiany i zadanej ZAAWANSOWANA REGULACJA PROGRAMOWA 2 własnych programów (po programów na kanał) 5 odcinków w każdym programie sygnalizacja do 6 zdarzeń w każdym odcinku (wyjścia dwustanowe) wybór zestawu parametrów PID dla każdego odcinka defi niowanie ilości powtórzeń programu (do 9999 razy) start/wstrzymanie regulacji zatrzymanie regulacji numer programu numer odcinka narost/opadanie liczba pozostałych cykli status regulacji zestaw parametrów PID wyświetlany kanał mierzona zadana sygnał sterujący czasy dla odcinka czasy dla programu

3 OPIS PODŁĄCZEŃ UNIWERSALNE ZASILANIE V a.c./d.c kategoria instalacji III WEJŚCIE DODATKOWE (OPCJA) wejście /4...2 ma,...5/ V lub / Ω programowalny zakres wskazań uśrednianie pomiarów z programowalnym fi ltrem czasowym funkcje: zadana, pomiar sygnału regulowanego ZASILACZ OBIEKTOWY (OPCJA) 24 V d.c., max. 3 ma do zewnętrznych przetworników i czujników WIELOFUNKCYJNE WYJŚCIA 6 wyjść przekaźnikowych lub 2 wyjścia binarne i 4 przekaźnikowe funkcje wyjść: regulacja, alarm, sygnalizacja stanu wejść binarnych i zdarzeń w regulacji programowej PORT MINI USB przewidziany do przyszłych zastosowań INTERFEJS ETHERNET (OPCJA) protokół Modbus TCP do monitorowania pracy i programowania regulatora serwer FTP (możliwość pobierania plików archiwalnych.csv) BEZPŁATNA AKTUALIZACJA I REJESTRACJA DANYCH samodzielna aktualizacja oprogramowania przy użyciu karty pamięci SD rejestracja parametrów procesu na karscie SD (pliki.cvs) WEJŚCIA UNIWERSALNE 2 programowalne wejścia pomiarowe (czujniki temperatury, /4...2 ma i...5/ V) programowalny zakres wskazań uśrednianie pomiarów z programowalnym fi ltrem czasowym INTERFEJS RS-485 SLAVE protokół Modbus RTU do monitorowania pracy i programowania regulatora WYJŚCIA ANALOGOWE (OPCJA) dwa programowalne wyjścia analogowe /4...2 ma i... V funkcje wyjść: regulacja, retransmisja WEJŚCIA BINARNE/LOGICZNE 3 wejścia binarne beznapięciowe funkcje wejść: stop regulacji, regulacja ręczna/automatyczna, sterowanie programami, sterowanie wyjściami przekaźnikowymi IZOLACJA GALWANICZNA Wy...6 Wy24 V We We2 We3 WeB, We2B WyA, Wy2A We3B

4 DANE TECHNICZNE W Typ wejścia Zakres Błąd Błąd dodatkowy Uniwersalne wejścia główne i 2 Pt C,2% Kompensacja zmian rezystancji przewodów przy podłączeniu 3-przewodowym: <,% Pt C,2% Pt C,2% Ni/, C,2% Cu/, C,2% Fe-CuNi (J) C,3% Cu-CuNi (T) C,3% NiCr-NiAl (K) C,3% PtRh-Pt (S) C,5% PtRh3-Pt (R) C,5% PtRh3-PtRh6 (B) C,5%* NiCr-CuNi (E) -... C,3% NiCrSi-NiSi (N) C,3% Kompensacja zmian temperatury spoin odniesienia termopary: < 2 C Zmiana temperatury otoczenia:,% / K Prąd (I) / ma,2% +/- cyfra Napięcie (U)... 5/ V,2% +/- cyfra Wejście dodatkowe Prąd (I) / ma,2% +/- cyfra Zmiana temperatury otoczenia: Napięcie (U)... 5/ V,2% +/- cyfra,% / K Rezystancja (R)... /,2% +/- cyfra Wejścia logiczne beznapięciowe * błąd podstawowy odnosi się do zakresu pomiarowego o C ( ,6 o F) W Typ wyjścia Właściwości Uwagi Przekaźnikowe 6/4 wyjść styk zwierny, 2 A/ 23 V Tranzystorowe napięciowe /2 wyjścia /5 V (I max = 2 ma) Ciągłe napięciowe...2 wyjścia... V, R obc k Ciągłe prądowe...2 wyjścia /4...2 ma, R obc 5 I Typ interfejsu, protokół Tryb Prędkość RS-485, MODBUS RTU 8N2, 8E, 8O, 8N 24, 48,96, 92, 384, 576, 52 bit/s Ethernet, MODBUS TCP Slave, serwer FTP C Pole odczytowe kolorowy ekran TFT 3,5 32 x 24 pikseli Wymiary zewnętrzne: 96 x 96 x mm otworu w tablicy: 92,5 x 92,5 mm Masa <,5 kg Stopień ochrony od strony czołowej: IP65 od strony zacisków: IP2 Z Napięcie zasilania V a.c./d.c. częstotliwość Hz Temperatura pracy: C magazynowania: C Wilgotność < 85% bez kondensacji pracy wodnej Pozycja pracy dowolna Kompatybilność elektromagnetyczna W odporność na zakłócenia wg PN-EN emisja zakłóceń wg PN-EN Stopień zanieczyszczenia 2 Kategoria instalacji III Maksymalne napięcie pracy między fazą dla obwodu zasilania, wyjść przekaźnikowych: 3 V a ziemią Wysokość npm do 2 m dla obwodów wejść, interfejsu, wyjść ciągłych i napięciowych /5 V: 5 V

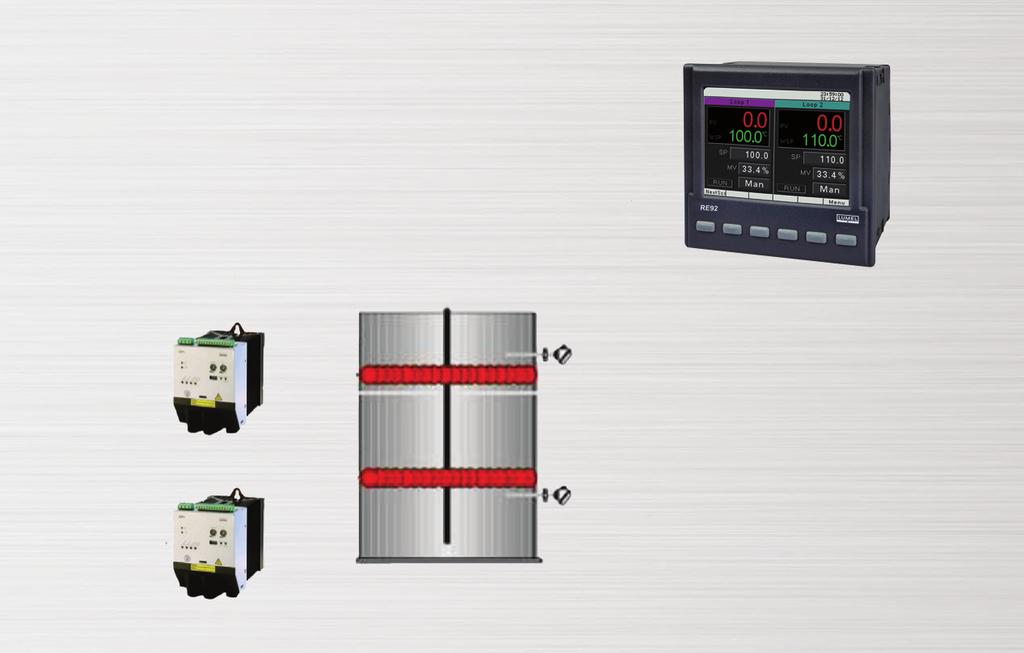

5 OPROGRAMOWANIE Dla ułatwienia programowania i konfiguracji urządzeń LUMEL oferuje jedno wspólne oprogramowanie econ. Jest ono rozwijane wraz z rozszerzaniem się oferty produktowej. ECON - DARMOWE NARZĘDZIE DO KONFIGURACJI program do zdalnej obsługi i konfiguracji RE92 (poprzez interfejs RS-485) wygodny zapis konfiguracji do pliku i szybkie kopiowanie nastaw do innych RE92 dostępny w języku polskim i angielskim aktualna wersja zawsze na REJESTRACJA PARAMETRÓW PROCESOWYCH.CSV archiwizacja na karcie SD (trzy niezależne grupy archiwizacji danych po wartości w grupie) dane archiwalne dostępne w plikach.csv możliwość pobierania danych archiwalnych bezpośrednio z karty SD lub przez serwer FTP (funkcja dostępna w wykonaniu z interfejsem Ethernet) PRZYKŁAD ZASTOSOWANIA RP sterownik mocy RP Regulacja temperatury w dwusekcyjnym piecu hartowniczym. RE92 Modbus TCP Grzałka górna Temperatura sekcji I Grzałka dolna Temperatura sekcji II sterownik mocy Piec hartowniczy...2 ma...2 ma

6 ZAMAWIANIE - KODY WYKONAŃ RE92 - X X X X X XX X X Wejście 3: prądowe: /4...2 ma napięciowe:...5/ V 2 potencjometryczne: / Ω 3 Wyjście i 2: 2 przekaźniki 2 wyjścia binarne /5 V 2 Wyjścia analogowe: 2 wyjścia analogowe /4...2 ma i... V Ethernet: jest Zasilanie przetworników: 24 V d.c. Wykonanie: standardowe ) XX specjalne Wersja językowa: polska P angielska E 2) X inna Wymagania dodatkowe: bez dodatkowych wymagań z atestem Kontroli Jakości 2) X wg uzgodnień z odbiorcą W STANDARDZIE: 2 wejścia uniwersalne 3 wejścia binarne 6 wyjść przekaźnikowych RS-485 Modbus Slave zasilanie V a.c./d.c ) 2) - numerację wykonania ustali producent - po uzgodnieniu z producentem Przykład zamówienia: kod wykonania RE P- oznacza: regulator RE92, z wejściem dodatkowym: prądowym /4...2 ma, wyjście i 2: 2 przekaźniki, wyjścia analogowe:, z Ethernetem, zasilanie przetworników:, wykonanie standardowe, polska wersja językowa, bez dodatkowych wymagań. ZOBACZ RÓWNIEŻ INNE REGULATORY Z ALGORYTMEM SMART PID: SERIA PODSTAWOWA RE7 RE8 LUMEL S.A. ul. Sulechowska, Zielona Góra tel.: (68) Pracownia systemów automatyki tel.: (68) , SERIA ZAAWANSOWANA RE72 RE82 Dział Sprzedaży Informacja techniczna i handlowa: tel.: (68) , , , , , sprzedaz@lumel.com.pl Realizacja zamówień: tel.: (68) , , , fax: (68) RE92-9F
