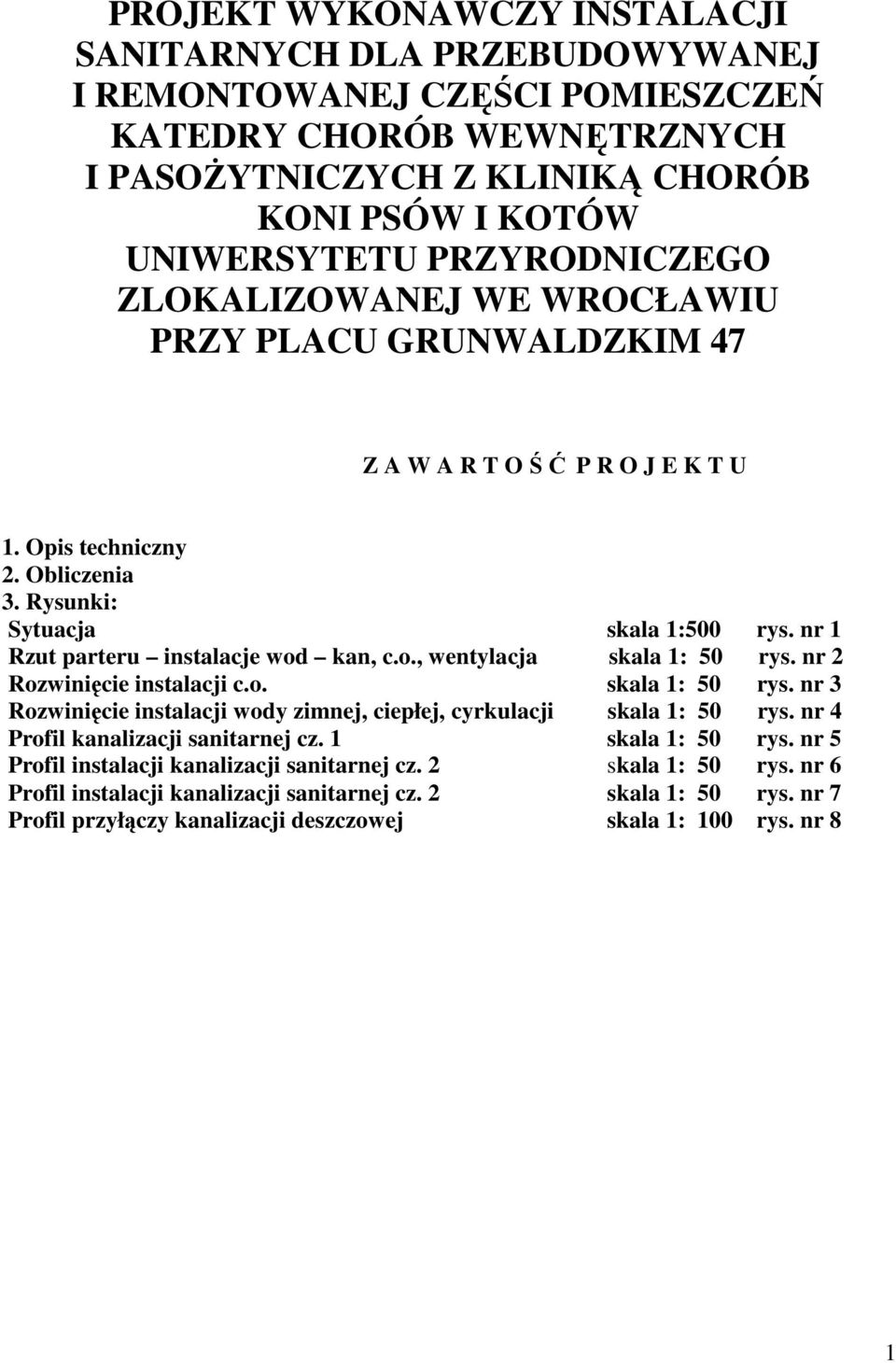

Z A W A R T O Ś Ć P R O J E K T U
|
|
- Bernard Szczepański
- 8 lat temu
- Przeglądów:
Transkrypt
1 PROJEKT WYKONAWCZY INSTALACJI SANITARNYCH DLA PRZEBUDOWYWANEJ I REMONTOWANEJ CZĘŚCI POMIESZCZEŃ KATEDRY CHORÓB WEWNĘTRZNYCH I PASOśYTNICZYCH Z KLINIKĄ CHORÓB KONI PSÓW I KOTÓW UNIWERSYTETU PRZYRODNICZEGO ZLOKALIZOWANEJ WE WROCŁAWIU PRZY PLACU GRUNWALDZKIM 47 Z A W A R T O Ś Ć P R O J E K T U. Opis techniczny 2. Obliczenia 3. Rysunki: Sytuacja skala :500 rys. nr Rzut parteru instalacje wod kan, c.o., wentylacja skala : 50 rys. nr 2 Rozwinięcie instalacji c.o. skala : 50 rys. nr 3 Rozwinięcie instalacji wody zimnej, ciepłej, cyrkulacji skala : 50 rys. nr 4 Profil kanalizacji sanitarnej cz. skala : 50 rys. nr 5 Profil instalacji kanalizacji sanitarnej cz. 2 skala : 50 rys. nr 6 Profil instalacji kanalizacji sanitarnej cz. 2 skala : 50 rys. nr 7 Profil przyłączy kanalizacji deszczowej skala : 00 rys. nr 8

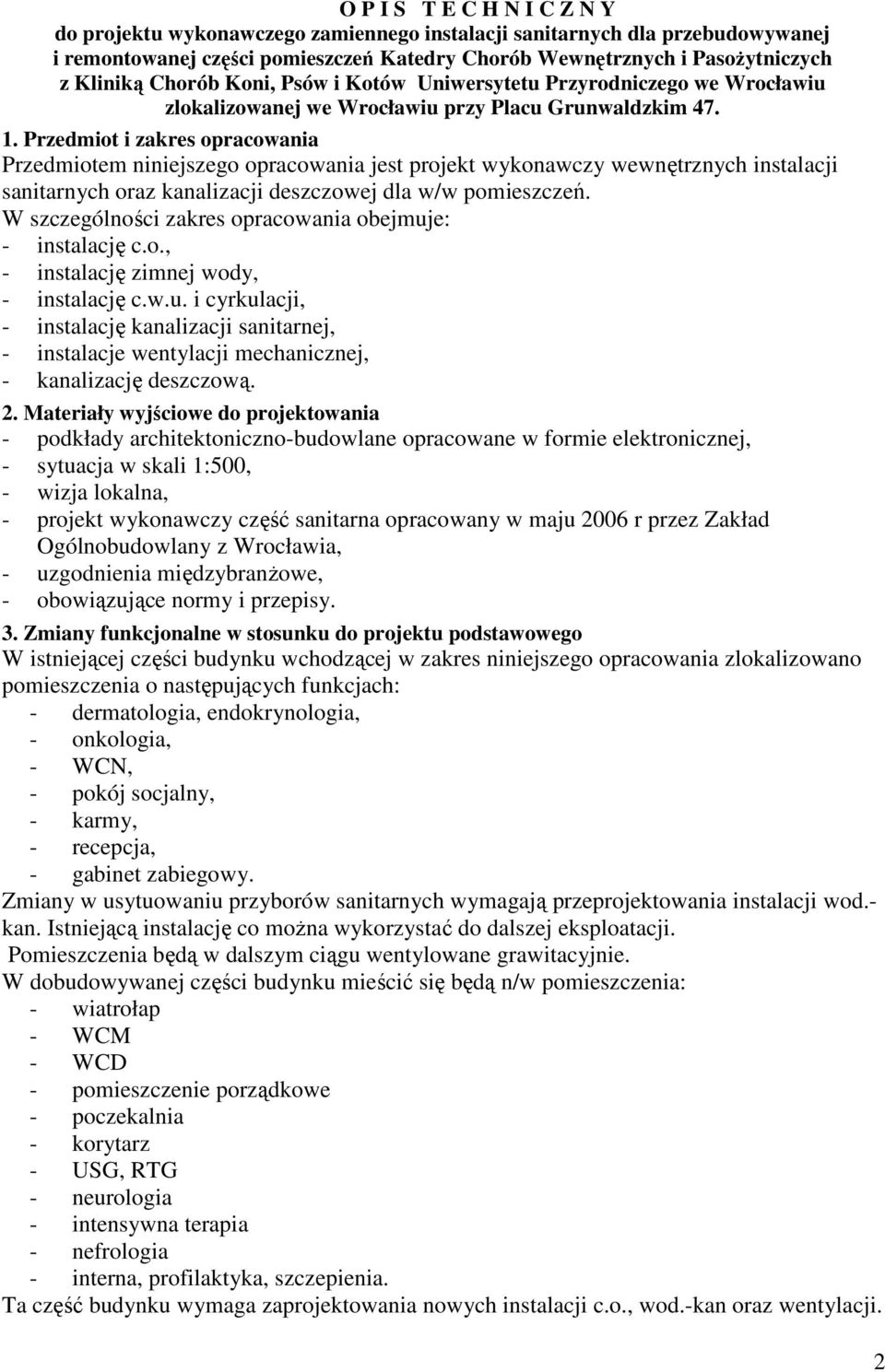

2 O P I S T E C H N I C Z N Y do projektu wykonawczego zamiennego instalacji sanitarnych dla przebudowywanej i remontowanej części pomieszczeń Katedry Chorób Wewnętrznych i PasoŜytniczych z Kliniką Chorób Koni, Psów i Kotów Uniwersytetu Przyrodniczego we Wrocławiu zlokalizowanej we Wrocławiu przy Placu Grunwaldzkim 47.. Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania jest projekt wykonawczy wewnętrznych instalacji sanitarnych oraz kanalizacji deszczowej dla w/w pomieszczeń. W szczególności zakres opracowania obejmuje: instalację c.o., instalację zimnej wody, instalację c.w.u. i cyrkulacji, instalację kanalizacji sanitarnej, instalacje wentylacji mechanicznej, kanalizację deszczową. 2. Materiały wyjściowe do projektowania podkłady architektonicznobudowlane opracowane w formie elektronicznej, sytuacja w skali :500, wizja lokalna, projekt wykonawczy część sanitarna opracowany w maju 2006 r przez Zakład Ogólnobudowlany z Wrocławia, uzgodnienia międzybranŝowe, obowiązujące normy i przepisy. 3. Zmiany funkcjonalne w stosunku do projektu podstawowego W istniejącej części budynku wchodzącej w zakres niniejszego opracowania zlokalizowano pomieszczenia o następujących funkcjach: dermatologia, endokrynologia, onkologia, WCN, pokój socjalny, karmy, recepcja, gabinet zabiegowy. Zmiany w usytuowaniu przyborów sanitarnych wymagają przeprojektowania instalacji wod. kan. Istniejącą instalację co moŝna wykorzystać do dalszej eksploatacji. Pomieszczenia będą w dalszym ciągu wentylowane grawitacyjnie. W dobudowywanej części budynku mieścić się będą n/w pomieszczenia: wiatrołap WCM WCD pomieszczenie porządkowe poczekalnia korytarz USG, RTG neurologia intensywna terapia nefrologia interna, profilaktyka, szczepienia. Ta część budynku wymaga zaprojektowania nowych instalacji c.o., wod.kan oraz wentylacji. 2

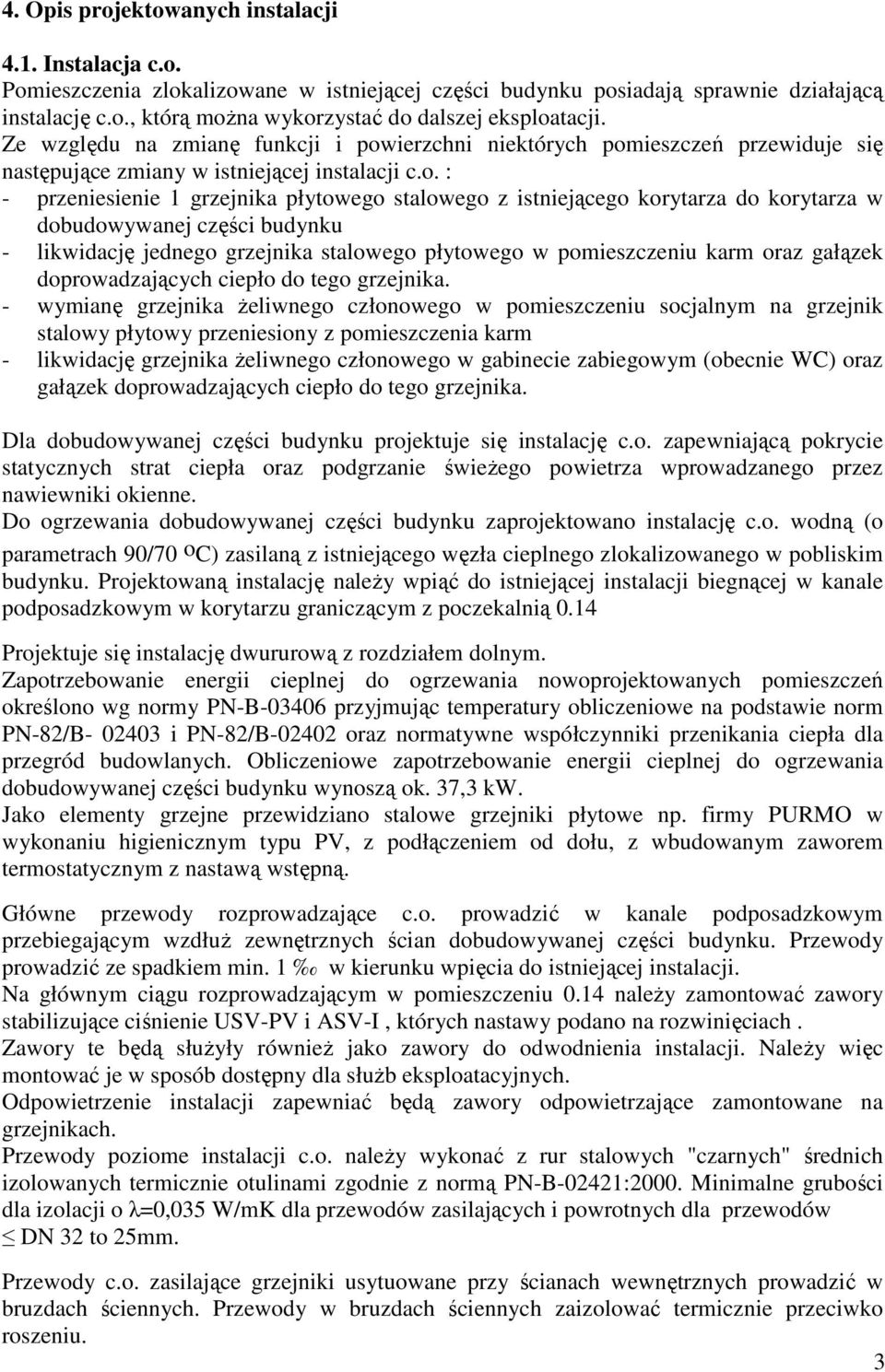

3 4. Opis projektowanych instalacji 4.. Instalacja c.o. Pomieszczenia zlokalizowane w istniejącej części budynku posiadają sprawnie działającą instalację c.o., którą moŝna wykorzystać do dalszej eksploatacji. Ze względu na zmianę funkcji i powierzchni niektórych pomieszczeń przewiduje się następujące zmiany w istniejącej instalacji c.o. : przeniesienie grzejnika płytowego stalowego z istniejącego korytarza do korytarza w dobudowywanej części budynku likwidację jednego grzejnika stalowego płytowego w pomieszczeniu karm oraz gałązek doprowadzających ciepło do tego grzejnika. wymianę grzejnika Ŝeliwnego członowego w pomieszczeniu socjalnym na grzejnik stalowy płytowy przeniesiony z pomieszczenia karm likwidację grzejnika Ŝeliwnego członowego w gabinecie zabiegowym (obecnie WC) oraz gałązek doprowadzających ciepło do tego grzejnika. Dla dobudowywanej części budynku projektuje się instalację c.o. zapewniającą pokrycie statycznych strat ciepła oraz podgrzanie świeŝego powietrza wprowadzanego przez nawiewniki okienne. Do ogrzewania dobudowywanej części budynku zaprojektowano instalację c.o. wodną (o parametrach 90/70 o C) zasilaną z istniejącego węzła cieplnego zlokalizowanego w pobliskim budynku. Projektowaną instalację naleŝy wpiąć do istniejącej instalacji biegnącej w kanale podposadzkowym w korytarzu graniczącym z poczekalnią 0.4 Projektuje się instalację dwururową z rozdziałem dolnym. Zapotrzebowanie energii cieplnej do ogrzewania nowoprojektowanych pomieszczeń określono wg normy PNB03406 przyjmując temperatury obliczeniowe na podstawie norm PN82/B i PN82/B02402 oraz normatywne współczynniki przenikania ciepła dla przegród budowlanych. Obliczeniowe zapotrzebowanie energii cieplnej do ogrzewania dobudowywanej części budynku wynoszą ok. 37,3 kw. Jako elementy grzejne przewidziano stalowe grzejniki płytowe np. firmy PURMO w wykonaniu higienicznym typu PV, z podłączeniem od dołu, z wbudowanym zaworem termostatycznym z nastawą wstępną. Główne przewody rozprowadzające c.o. prowadzić w kanale podposadzkowym przebiegającym wzdłuŝ zewnętrznych ścian dobudowywanej części budynku. Przewody prowadzić ze spadkiem min. w kierunku wpięcia do istniejącej instalacji. Na głównym ciągu rozprowadzającym w pomieszczeniu 0.4 naleŝy zamontować zawory stabilizujące ciśnienie USVPV i ASVI, których nastawy podano na rozwinięciach. Zawory te będą słuŝyły równieŝ jako zawory do odwodnienia instalacji. NaleŜy więc montować je w sposób dostępny dla słuŝb eksploatacyjnych. Odpowietrzenie instalacji zapewniać będą zawory odpowietrzające zamontowane na grzejnikach. Przewody poziome instalacji c.o. naleŝy wykonać z rur stalowych "czarnych" średnich izolowanych termicznie otulinami zgodnie z normą PNB0242:2000. Minimalne grubości dla izolacji o λ=0,035 W/mK dla przewodów zasilających i powrotnych dla przewodów DN 32 to 25mm. Przewody c.o. zasilające grzejniki usytuowane przy ścianach wewnętrznych prowadzić w bruzdach ściennych. Przewody w bruzdach ściennych zaizolować termicznie przeciwko roszeniu. 3

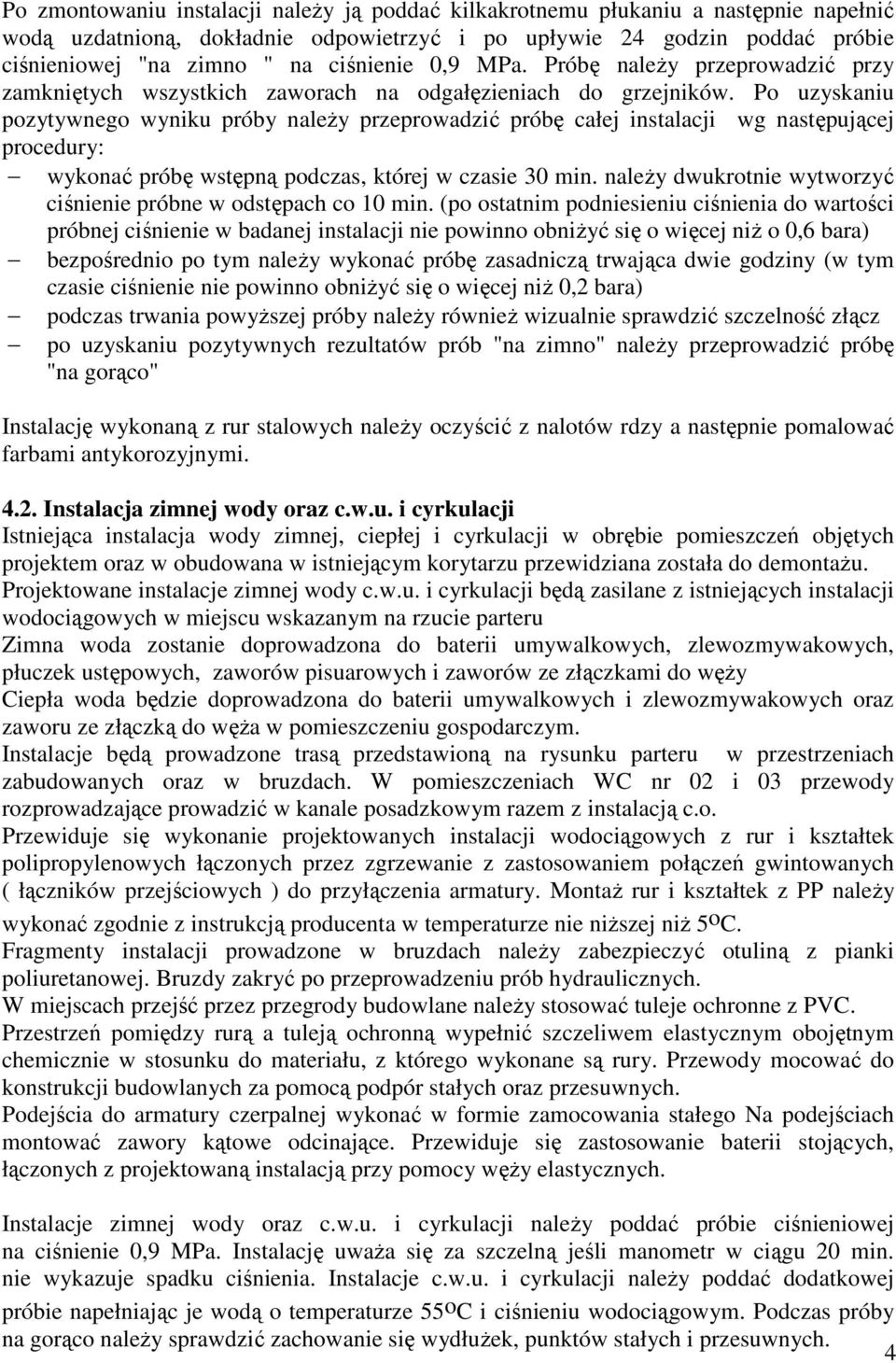

4 Po zmontowaniu instalacji naleŝy ją poddać kilkakrotnemu płukaniu a następnie napełnić wodą uzdatnioną, dokładnie odpowietrzyć i po upływie 24 godzin poddać próbie ciśnieniowej "na zimno " na ciśnienie 0,9 MPa. Próbę naleŝy przeprowadzić przy zamkniętych wszystkich zaworach na odgałęzieniach do grzejników. Po uzyskaniu pozytywnego wyniku próby naleŝy przeprowadzić próbę całej instalacji wg następującej procedury: wykonać próbę wstępną podczas, której w czasie 30 min. naleŝy dwukrotnie wytworzyć ciśnienie próbne w odstępach co 0 min. (po ostatnim podniesieniu ciśnienia do wartości próbnej ciśnienie w badanej instalacji nie powinno obniŝyć się o więcej niŝ o 0,6 bara) bezpośrednio po tym naleŝy wykonać próbę zasadniczą trwająca dwie godziny (w tym czasie ciśnienie nie powinno obniŝyć się o więcej niŝ 0,2 bara) podczas trwania powyŝszej próby naleŝy równieŝ wizualnie sprawdzić szczelność złącz po uzyskaniu pozytywnych rezultatów prób "na zimno" naleŝy przeprowadzić próbę "na gorąco" Instalację wykonaną z rur stalowych naleŝy oczyścić z nalotów rdzy a następnie pomalować farbami antykorozyjnymi Instalacja zimnej wody oraz c.w.u. i cyrkulacji Istniejąca instalacja wody zimnej, ciepłej i cyrkulacji w obrębie pomieszczeń objętych projektem oraz w obudowana w istniejącym korytarzu przewidziana została do demontaŝu. Projektowane instalacje zimnej wody c.w.u. i cyrkulacji będą zasilane z istniejących instalacji wodociągowych w miejscu wskazanym na rzucie parteru Zimna woda zostanie doprowadzona do baterii umywalkowych, zlewozmywakowych, płuczek ustępowych, zaworów pisuarowych i zaworów ze złączkami do węŝy Ciepła woda będzie doprowadzona do baterii umywalkowych i zlewozmywakowych oraz zaworu ze złączką do węŝa w pomieszczeniu gospodarczym. Instalacje będą prowadzone trasą przedstawioną na rysunku parteru w przestrzeniach zabudowanych oraz w bruzdach. W pomieszczeniach WC nr 02 i 03 przewody rozprowadzające prowadzić w kanale posadzkowym razem z instalacją c.o. Przewiduje się wykonanie projektowanych instalacji wodociągowych z rur i kształtek polipropylenowych łączonych przez zgrzewanie z zastosowaniem połączeń gwintowanych ( łączników przejściowych ) do przyłączenia armatury. MontaŜ rur i kształtek z PP naleŝy wykonać zgodnie z instrukcją producenta w temperaturze nie niŝszej niŝ 5 o C. Fragmenty instalacji prowadzone w bruzdach naleŝy zabezpieczyć otuliną z pianki poliuretanowej. Bruzdy zakryć po przeprowadzeniu prób hydraulicznych. W miejscach przejść przez przegrody budowlane naleŝy stosować tuleje ochronne z PVC. Przestrzeń pomiędzy rurą a tuleją ochronną wypełnić szczeliwem elastycznym obojętnym chemicznie w stosunku do materiału, z którego wykonane są rury. Przewody mocować do konstrukcji budowlanych za pomocą podpór stałych oraz przesuwnych. Podejścia do armatury czerpalnej wykonać w formie zamocowania stałego Na podejściach montować zawory kątowe odcinające. Przewiduje się zastosowanie baterii stojących, łączonych z projektowaną instalacją przy pomocy węŝy elastycznych. Instalacje zimnej wody oraz c.w.u. i cyrkulacji naleŝy poddać próbie ciśnieniowej na ciśnienie 0,9 MPa. Instalację uwaŝa się za szczelną jeśli manometr w ciągu 20 min. nie wykazuje spadku ciśnienia. Instalacje c.w.u. i cyrkulacji naleŝy poddać dodatkowej próbie napełniając je wodą o temperaturze 55 o C i ciśnieniu wodociągowym. Podczas próby na gorąco naleŝy sprawdzić zachowanie się wydłuŝek, punktów stałych i przesuwnych. 4

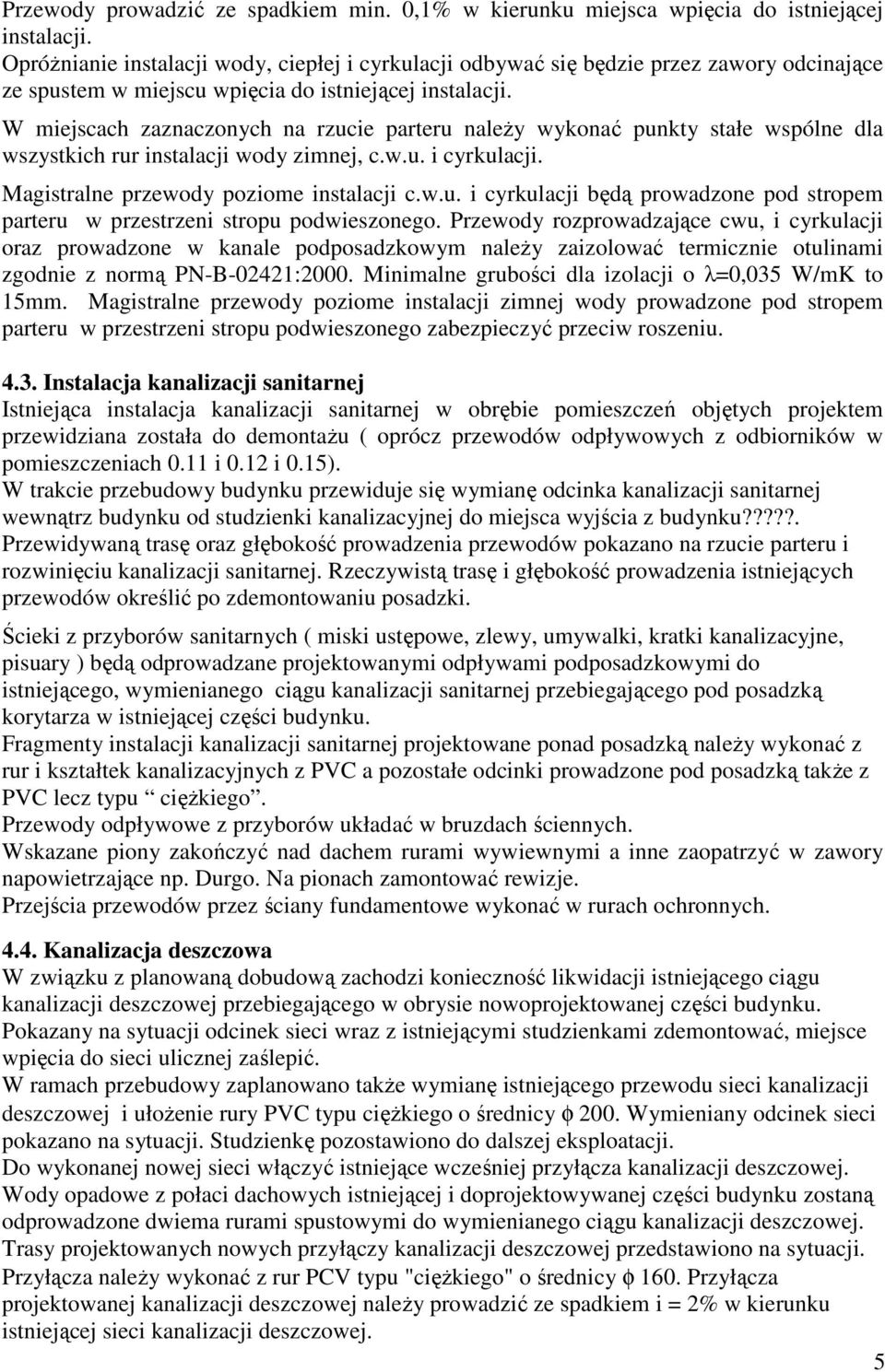

5 Przewody prowadzić ze spadkiem min. 0,% w kierunku miejsca wpięcia do istniejącej instalacji. OpróŜnianie instalacji wody, ciepłej i cyrkulacji odbywać się będzie przez zawory odcinające ze spustem w miejscu wpięcia do istniejącej instalacji. W miejscach zaznaczonych na rzucie parteru naleŝy wykonać punkty stałe wspólne dla wszystkich rur instalacji wody zimnej, c.w.u. i cyrkulacji. Magistralne przewody poziome instalacji c.w.u. i cyrkulacji będą prowadzone pod stropem parteru w przestrzeni stropu podwieszonego. Przewody rozprowadzające cwu, i cyrkulacji oraz prowadzone w kanale podposadzkowym naleŝy zaizolować termicznie otulinami zgodnie z normą PNB0242:2000. Minimalne grubości dla izolacji o λ=0,035 W/mK to 5mm. Magistralne przewody poziome instalacji zimnej wody prowadzone pod stropem parteru w przestrzeni stropu podwieszonego zabezpieczyć przeciw roszeniu Instalacja kanalizacji sanitarnej Istniejąca instalacja kanalizacji sanitarnej w obrębie pomieszczeń objętych projektem przewidziana została do demontaŝu ( oprócz przewodów odpływowych z odbiorników w pomieszczeniach 0. i 0.2 i 0.5). W trakcie przebudowy budynku przewiduje się wymianę odcinka kanalizacji sanitarnej wewnątrz budynku od studzienki kanalizacyjnej do miejsca wyjścia z budynku?????. Przewidywaną trasę oraz głębokość prowadzenia przewodów pokazano na rzucie parteru i rozwinięciu kanalizacji sanitarnej. Rzeczywistą trasę i głębokość prowadzenia istniejących przewodów określić po zdemontowaniu posadzki. Ścieki z przyborów sanitarnych ( miski ustępowe, zlewy, umywalki, kratki kanalizacyjne, pisuary ) będą odprowadzane projektowanymi odpływami podposadzkowymi do istniejącego, wymienianego ciągu kanalizacji sanitarnej przebiegającego pod posadzką korytarza w istniejącej części budynku. Fragmenty instalacji kanalizacji sanitarnej projektowane ponad posadzką naleŝy wykonać z rur i kształtek kanalizacyjnych z PVC a pozostałe odcinki prowadzone pod posadzką takŝe z PVC lecz typu cięŝkiego. Przewody odpływowe z przyborów układać w bruzdach ściennych. Wskazane piony zakończyć nad dachem rurami wywiewnymi a inne zaopatrzyć w zawory napowietrzające np. Durgo. Na pionach zamontować rewizje. Przejścia przewodów przez ściany fundamentowe wykonać w rurach ochronnych Kanalizacja deszczowa W związku z planowaną dobudową zachodzi konieczność likwidacji istniejącego ciągu kanalizacji deszczowej przebiegającego w obrysie nowoprojektowanej części budynku. Pokazany na sytuacji odcinek sieci wraz z istniejącymi studzienkami zdemontować, miejsce wpięcia do sieci ulicznej zaślepić. W ramach przebudowy zaplanowano takŝe wymianę istniejącego przewodu sieci kanalizacji deszczowej i ułoŝenie rury PVC typu cięŝkiego o średnicy φ 200. Wymieniany odcinek sieci pokazano na sytuacji. Studzienkę pozostawiono do dalszej eksploatacji. Do wykonanej nowej sieci włączyć istniejące wcześniej przyłącza kanalizacji deszczowej. Wody opadowe z połaci dachowych istniejącej i doprojektowywanej części budynku zostaną odprowadzone dwiema rurami spustowymi do wymienianego ciągu kanalizacji deszczowej. Trasy projektowanych nowych przyłączy kanalizacji deszczowej przedstawiono na sytuacji. Przyłącza naleŝy wykonać z rur PCV typu "cięŝkiego" o średnicy φ 60. Przyłącza projektowanej kanalizacji deszczowej naleŝy prowadzić ze spadkiem i = 2% w kierunku istniejącej sieci kanalizacji deszczowej. 5

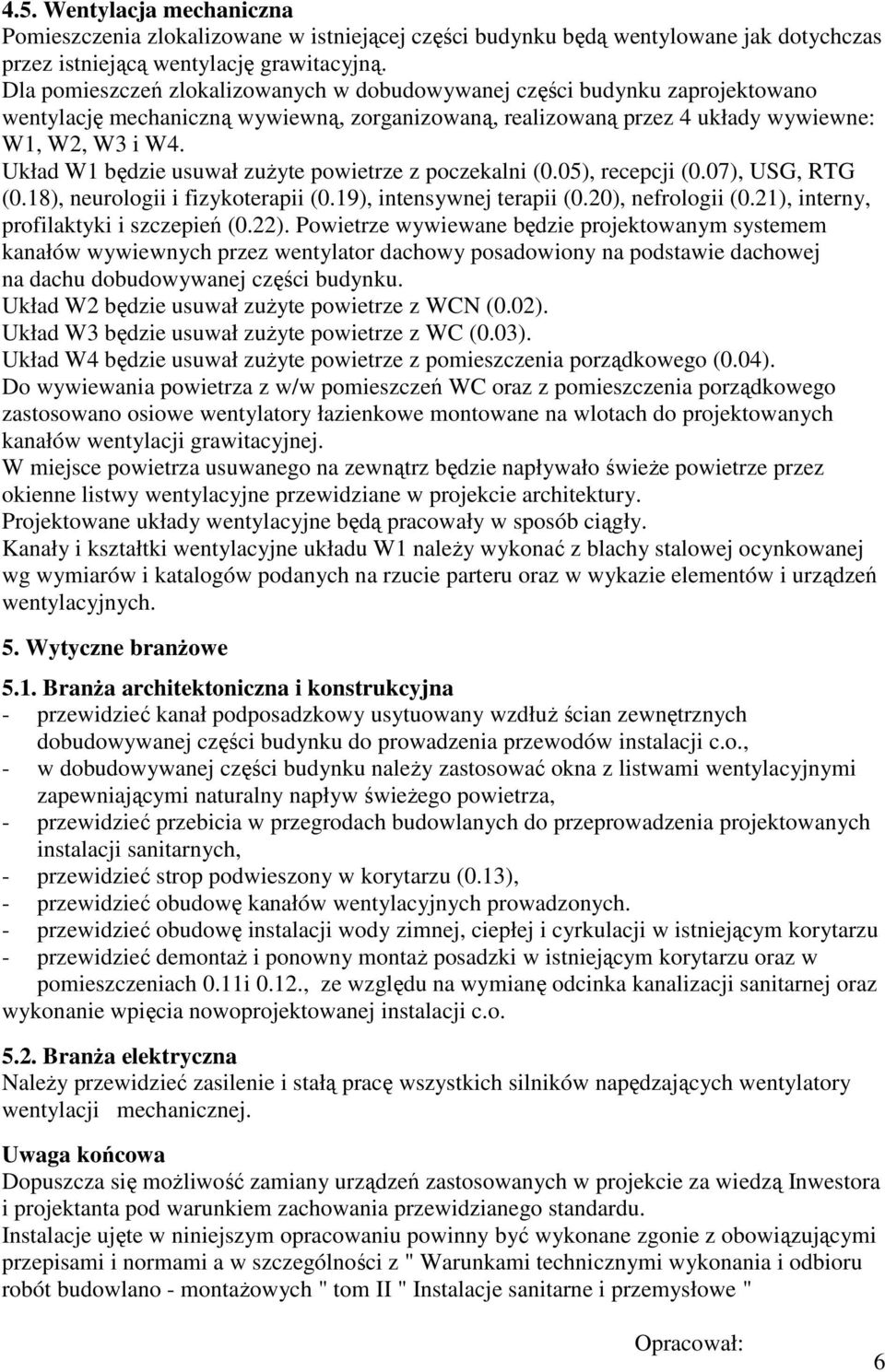

6 4.5. Wentylacja mechaniczna Pomieszczenia zlokalizowane w istniejącej części budynku będą wentylowane jak dotychczas przez istniejącą wentylację grawitacyjną. Dla pomieszczeń zlokalizowanych w dobudowywanej części budynku zaprojektowano wentylację mechaniczną wywiewną, zorganizowaną, realizowaną przez 4 układy wywiewne: W, W2, W3 i W4. Układ W będzie usuwał zuŝyte powietrze z poczekalni (0.05), recepcji (0.07), USG, RTG (0.8), neurologii i fizykoterapii (0.9), intensywnej terapii (0.20), nefrologii (0.2), interny, profilaktyki i szczepień (0.22). Powietrze wywiewane będzie projektowanym systemem kanałów wywiewnych przez wentylator dachowy posadowiony na podstawie dachowej na dachu dobudowywanej części budynku. Układ W2 będzie usuwał zuŝyte powietrze z WCN (0.02). Układ W3 będzie usuwał zuŝyte powietrze z WC (0.03). Układ W4 będzie usuwał zuŝyte powietrze z pomieszczenia porządkowego (0.04). Do wywiewania powietrza z w/w pomieszczeń WC oraz z pomieszczenia porządkowego zastosowano osiowe wentylatory łazienkowe montowane na wlotach do projektowanych kanałów wentylacji grawitacyjnej. W miejsce powietrza usuwanego na zewnątrz będzie napływało świeŝe powietrze przez okienne listwy wentylacyjne przewidziane w projekcie architektury. Projektowane układy wentylacyjne będą pracowały w sposób ciągły. Kanały i kształtki wentylacyjne układu W naleŝy wykonać z blachy stalowej ocynkowanej wg wymiarów i katalogów podanych na rzucie parteru oraz w wykazie elementów i urządzeń wentylacyjnych. 5. Wytyczne branŝowe 5.. BranŜa architektoniczna i konstrukcyjna przewidzieć kanał podposadzkowy usytuowany wzdłuŝ ścian zewnętrznych dobudowywanej części budynku do prowadzenia przewodów instalacji c.o., w dobudowywanej części budynku naleŝy zastosować okna z listwami wentylacyjnymi zapewniającymi naturalny napływ świeŝego powietrza, przewidzieć przebicia w przegrodach budowlanych do przeprowadzenia projektowanych instalacji sanitarnych, przewidzieć strop podwieszony w korytarzu (0.3), przewidzieć obudowę kanałów wentylacyjnych prowadzonych. przewidzieć obudowę instalacji wody zimnej, ciepłej i cyrkulacji w istniejącym korytarzu przewidzieć demontaŝ i ponowny montaŝ posadzki w istniejącym korytarzu oraz w pomieszczeniach 0.i 0.2., ze względu na wymianę odcinka kanalizacji sanitarnej oraz wykonanie wpięcia nowoprojektowanej instalacji c.o BranŜa elektryczna NaleŜy przewidzieć zasilenie i stałą pracę wszystkich silników napędzających wentylatory wentylacji mechanicznej. Uwaga końcowa Dopuszcza się moŝliwość zamiany urządzeń zastosowanych w projekcie za wiedzą Inwestora i projektanta pod warunkiem zachowania przewidzianego standardu. Instalacje ujęte w niniejszym opracowaniu powinny być wykonane zgonie z obowiązującymi przepisami i normami a w szczególności z " Warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych " tom II " Instalacje sanitarne i przemysłowe " Opracował: 6

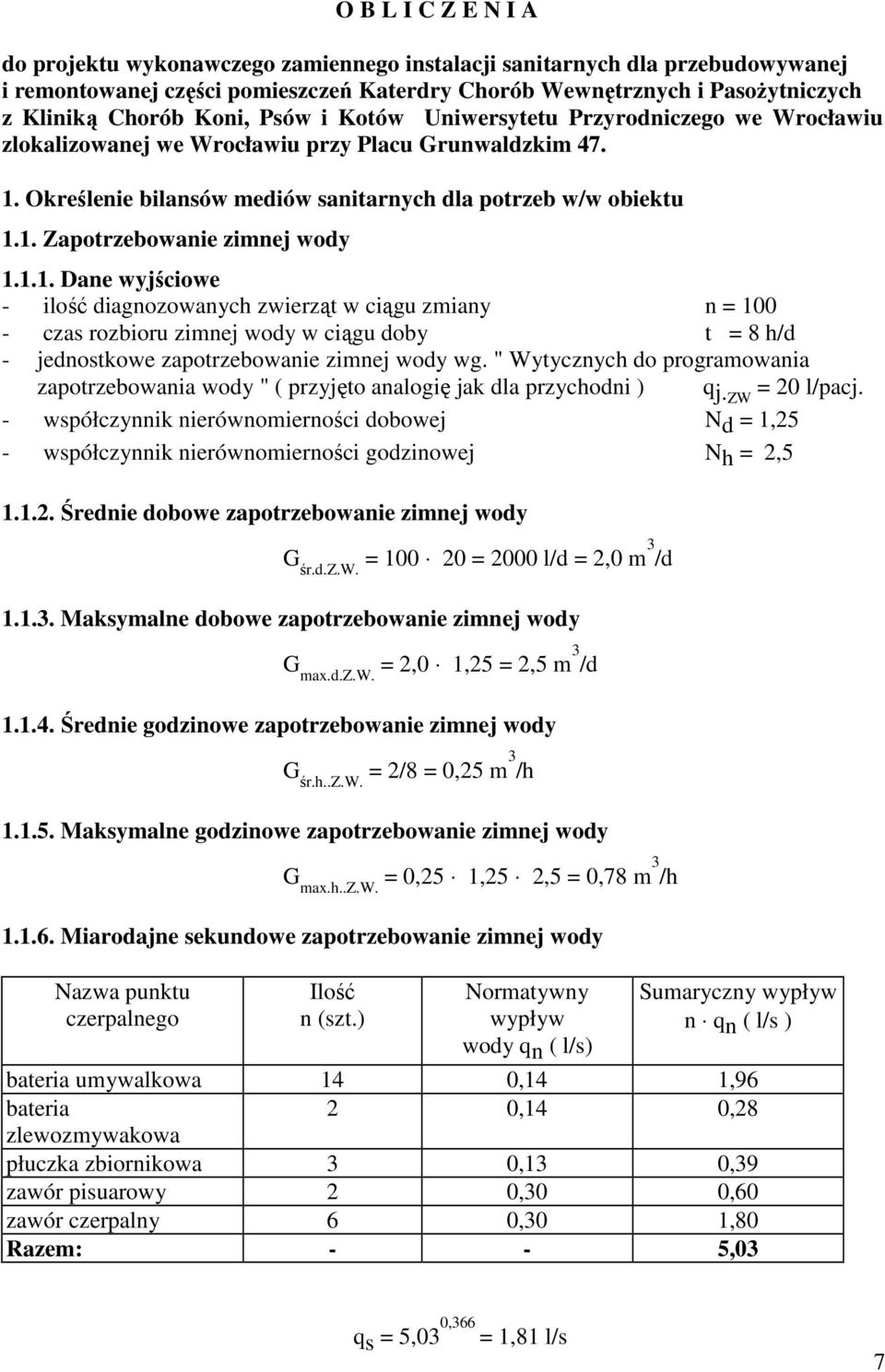

7 O B L I C Z E N I A do projektu wykonawczego zamiennego instalacji sanitarnych dla przebudowywanej i remontowanej części pomieszczeń Katerdry Chorób Wewnętrznych i PasoŜytniczych z Kliniką Chorób Koni, Psów i Kotów Uniwersytetu Przyrodniczego we Wrocławiu zlokalizowanej we Wrocławiu przy Placu Grunwaldzkim 47.. Określenie bilansów mediów sanitarnych dla potrzeb w/w obiektu.. Zapotrzebowanie zimnej wody... Dane wyjściowe ilość diagnozowanych zwierząt w ciągu zmiany n = 00 czas rozbioru zimnej wody w ciągu doby t = 8 h/d jednostkowe zapotrzebowanie zimnej wody wg. " Wytycznych do programowania zapotrzebowania wody " ( przyjęto analogię jak dla przychodni ) qj. ZW = 20 l/pacj. współczynnik nierównomierności dobowej Nd =,25 współczynnik nierównomierności godzinowej Nh = 2,5..2. Średnie dobowe zapotrzebowanie zimnej wody G śr.d.z.w. = = 2000 l/d = 2,0 m 3 /d..3. Maksymalne dobowe zapotrzebowanie zimnej wody G max.d.z.w. = 2,0,25 = 2,5 m 3 /d..4. Średnie godzinowe zapotrzebowanie zimnej wody G śr.h..z.w. = 2/8 = 0,25 m 3 /h..5. Maksymalne godzinowe zapotrzebowanie zimnej wody G max.h..z.w. = 0,25,25 2,5 = 0,78 m 3 /h..6. Miarodajne sekundowe zapotrzebowanie zimnej wody Nazwa punktu czerpalnego Ilość n (szt.) Normatywny wypływ wody q n ( l/s) Sumaryczny wypływ n q n ( l/s ) bateria umywalkowa 4 0,4,96 bateria 2 0,4 0,28 zlewozmywakowa płuczka zbiornikowa 3 0,3 0,39 zawór pisuarowy 2 0,30 0,60 zawór czerpalny 6 0,30,80 Razem: 5,03 q s = 5,03 0,366 =,8 l/s 7

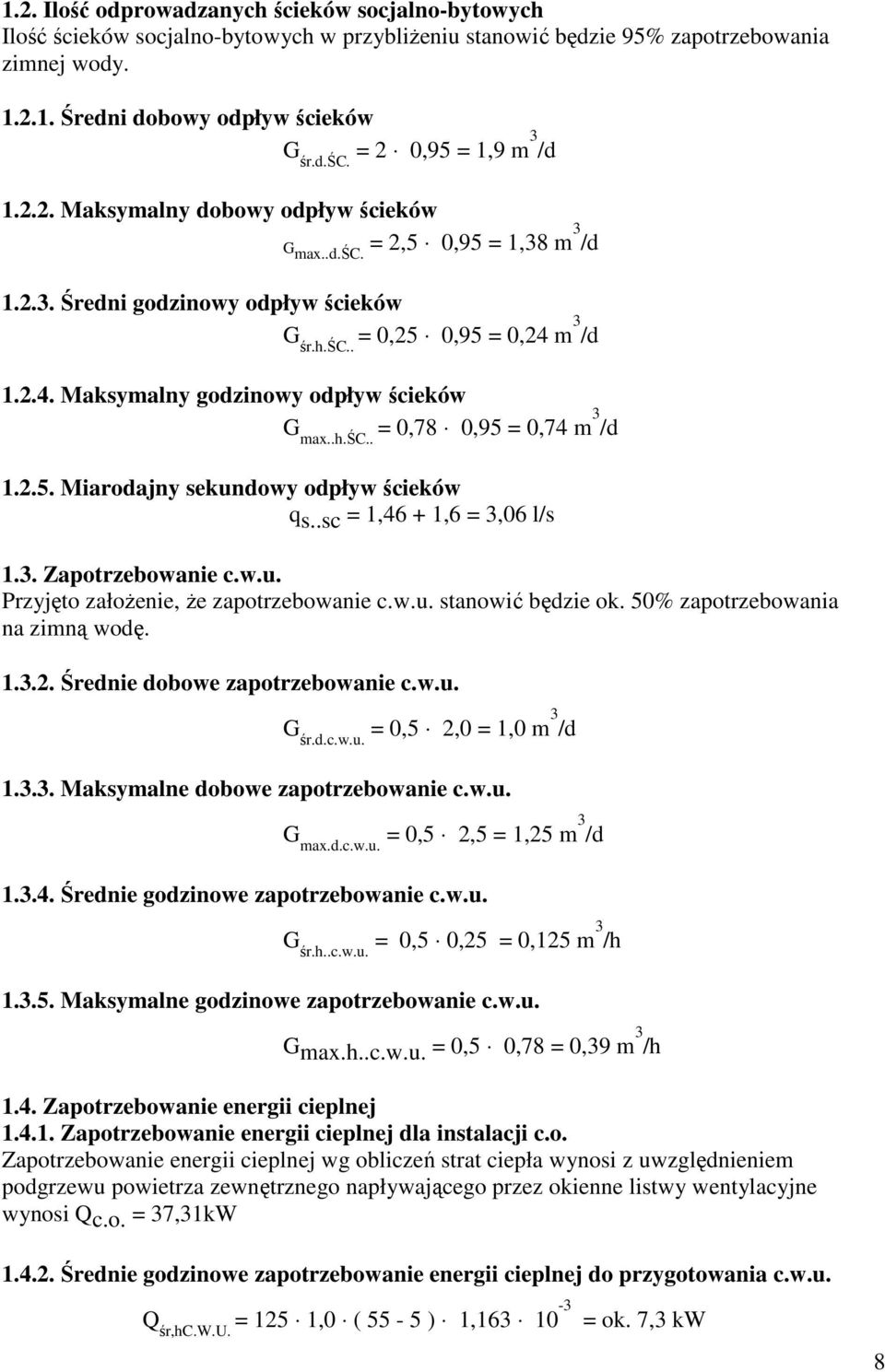

8 .2. Ilość odprowadzanych ścieków socjalnobytowych Ilość ścieków socjalnobytowych w przybliŝeniu stanowić będzie 95% zapotrzebowania zimnej wody..2.. Średni dobowy odpływ ścieków G śr.d.śc. = 2 0,95 =,9 m 3 /d.2.2. Maksymalny dobowy odpływ ścieków G max..d.śc. = 2,5 0,95 =,38 m 3 /d.2.3. Średni godzinowy odpływ ścieków G śr.h.śc.. = 0,25 0,95 = 0,24 m 3 /d.2.4. Maksymalny godzinowy odpływ ścieków G max..h.śc.. = 0,78 0,95 = 0,74 m 3 /d.2.5. Miarodajny sekundowy odpływ ścieków q s..sc =,46 +,6 = 3,06 l/s.3. Zapotrzebowanie c.w.u. Przyjęto załoŝenie, Ŝe zapotrzebowanie c.w.u. stanowić będzie ok. 50% zapotrzebowania na zimną wodę Średnie dobowe zapotrzebowanie c.w.u. G śr.d.c.w.u. = 0,5 2,0 =,0 m 3 /d.3.3. Maksymalne dobowe zapotrzebowanie c.w.u. G max.d.c.w.u. = 0,5 2,5 =,25 m 3 /d.3.4. Średnie godzinowe zapotrzebowanie c.w.u. G śr.h..c.w.u. = 0,5 0,25 = 0,25 m 3 /h.3.5. Maksymalne godzinowe zapotrzebowanie c.w.u. Gmax.h..c.w.u. = 0,5 0,78 = 0,39 m 3 /h.4. Zapotrzebowanie energii cieplnej.4.. Zapotrzebowanie energii cieplnej dla instalacji c.o. Zapotrzebowanie energii cieplnej wg obliczeń strat ciepła wynosi z uwzględnieniem podgrzewu powietrza zewnętrznego napływającego przez okienne listwy wentylacyjne wynosi Q c.o. = 37,3kW.4.2. Średnie godzinowe zapotrzebowanie energii cieplnej do przygotowania c.w.u. Q śr,hc.w.u. = 25,0 ( 55 5 ), = ok. 7,3 kw 8

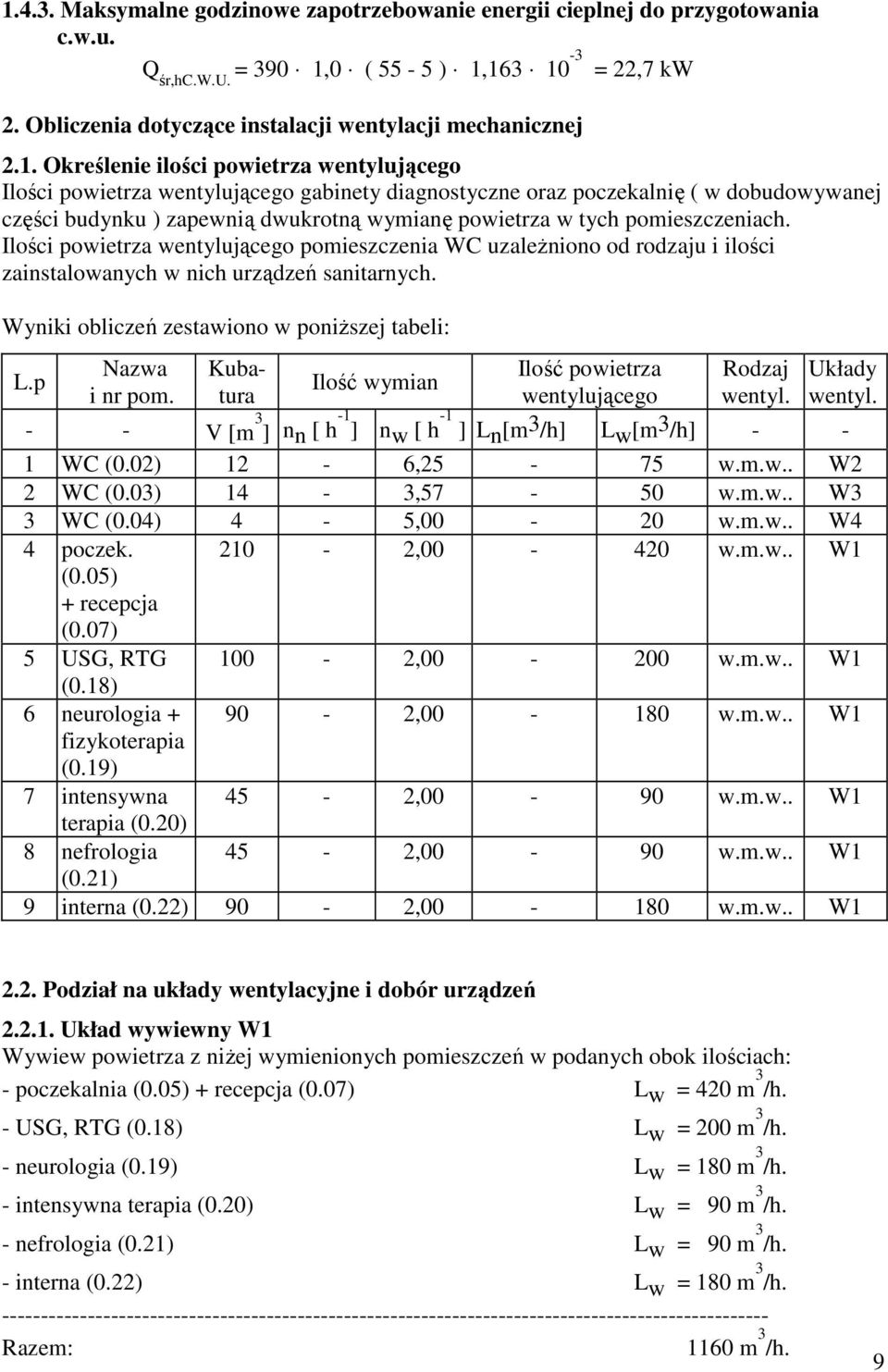

9 .4.3. Maksymalne godzinowe zapotrzebowanie energii cieplnej do przygotowania c.w.u. Q śr,hc.w.u. = 390,0 ( 55 5 ), = 22,7 kw 2. Obliczenia dotyczące instalacji wentylacji mechanicznej 2.. Określenie ilości powietrza wentylującego Ilości powietrza wentylującego gabinety diagnostyczne oraz poczekalnię ( w dobudowywanej części budynku ) zapewnią dwukrotną wymianę powietrza w tych pomieszczeniach. Ilości powietrza wentylującego pomieszczenia WC uzaleŝniono od rodzaju i ilości zainstalowanych w nich urządzeń sanitarnych. Wyniki obliczeń zestawiono w poniŝszej tabeli: L.p Nazwa i nr pom. Kubatura Ilość wymian Ilość powietrza wentylującego Rodzaj wentyl. Układy wentyl. V [m 3 ] nn [ h ] n w [ h ] L n [m3/h] L w [m3/h] WC (0.02) 2 6,25 75 w.m.w.. W2 2 WC (0.03) 4 3,57 50 w.m.w.. W3 3 WC (0.04) 4 5,00 20 w.m.w.. W4 4 poczek. 20 2, w.m.w.. W (0.05) + recepcja (0.07) 5 USG, RTG 00 2, w.m.w.. W (0.8) 6 neurologia ,00 80 w.m.w.. W fizykoterapia (0.9) 7 intensywna 45 2,00 90 w.m.w.. W terapia (0.20) 8 nefrologia 45 2,00 90 w.m.w.. W (0.2) 9 interna (0.22) 90 2,00 80 w.m.w.. W 2.2. Podział na układy wentylacyjne i dobór urządzeń Układ wywiewny W Wywiew powietrza z niŝej wymienionych pomieszczeń w podanych obok ilościach: poczekalnia (0.05) + recepcja (0.07) L w = 420 m 3 /h. USG, RTG (0.8) Lw = 200 m 3 /h. neurologia (0.9) Lw = 80 m 3 /h. intensywna terapia (0.20) Lw = 90 m 3 /h. nefrologia (0.2) L w = 90 m 3 /h. interna (0.22) L w = 80 m 3 /h. Razem: 60 m 3 /h. 9

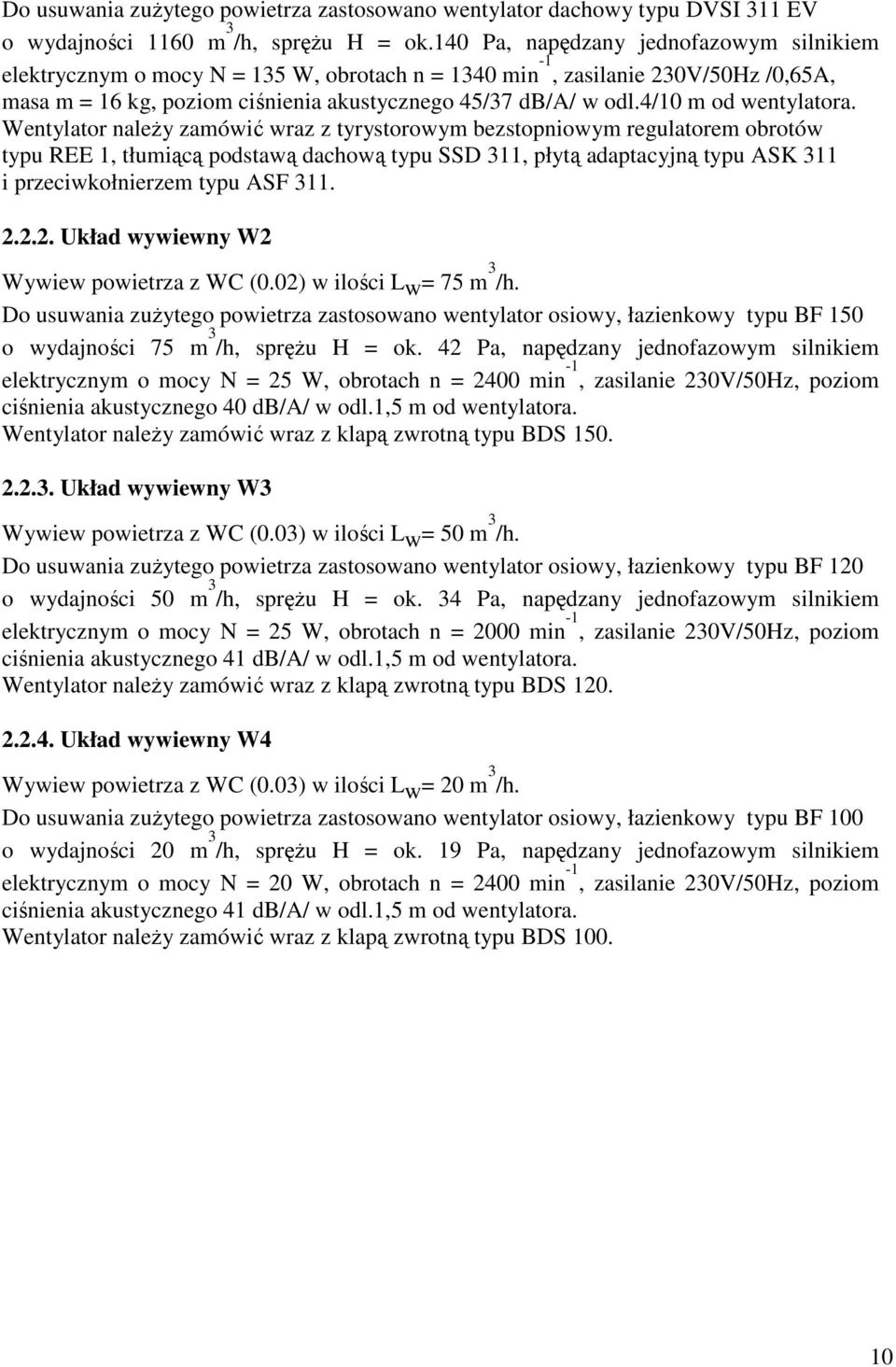

10 Do usuwania zuŝytego powietrza zastosowano wentylator dachowy typu DVSI 3 EV o wydajności 60 m 3 /h, spręŝu H = ok.40 Pa, napędzany jednofazowym silnikiem elektrycznym o mocy N = 35 W, obrotach n = 340 min, zasilanie 230V/50Hz /0,65A, masa m = 6 kg, poziom ciśnienia akustycznego 45/37 db/a/ w odl.4/0 m od wentylatora. Wentylator naleŝy zamówić wraz z tyrystorowym bezstopniowym regulatorem obrotów typu REE, tłumiącą podstawą dachową typu SSD 3, płytą adaptacyjną typu ASK 3 i przeciwkołnierzem typu ASF Układ wywiewny W2 Wywiew powietrza z WC (0.02) w ilości L w = 75 m 3 /h. Do usuwania zuŝytego powietrza zastosowano wentylator osiowy, łazienkowy typu BF 50 o wydajności 75 m 3 /h, spręŝu H = ok. 42 Pa, napędzany jednofazowym silnikiem elektrycznym o mocy N = 25 W, obrotach n = 2400 min, zasilanie 230V/50Hz, poziom ciśnienia akustycznego 40 db/a/ w odl.,5 m od wentylatora. Wentylator naleŝy zamówić wraz z klapą zwrotną typu BDS Układ wywiewny W3 Wywiew powietrza z WC (0.03) w ilości L w = 50 m 3 /h. Do usuwania zuŝytego powietrza zastosowano wentylator osiowy, łazienkowy typu BF 20 o wydajności 50 m 3 /h, spręŝu H = ok. 34 Pa, napędzany jednofazowym silnikiem elektrycznym o mocy N = 25 W, obrotach n = 2000 min, zasilanie 230V/50Hz, poziom ciśnienia akustycznego 4 db/a/ w odl.,5 m od wentylatora. Wentylator naleŝy zamówić wraz z klapą zwrotną typu BDS Układ wywiewny W4 Wywiew powietrza z WC (0.03) w ilości Lw= 20 m 3 /h. Do usuwania zuŝytego powietrza zastosowano wentylator osiowy, łazienkowy typu BF 00 o wydajności 20 m 3 /h, spręŝu H = ok. 9 Pa, napędzany jednofazowym silnikiem elektrycznym o mocy N = 20 W, obrotach n = 2400 min, zasilanie 230V/50Hz, poziom ciśnienia akustycznego 4 db/a/ w odl.,5 m od wentylatora. Wentylator naleŝy zamówić wraz z klapą zwrotną typu BDS 00. 0

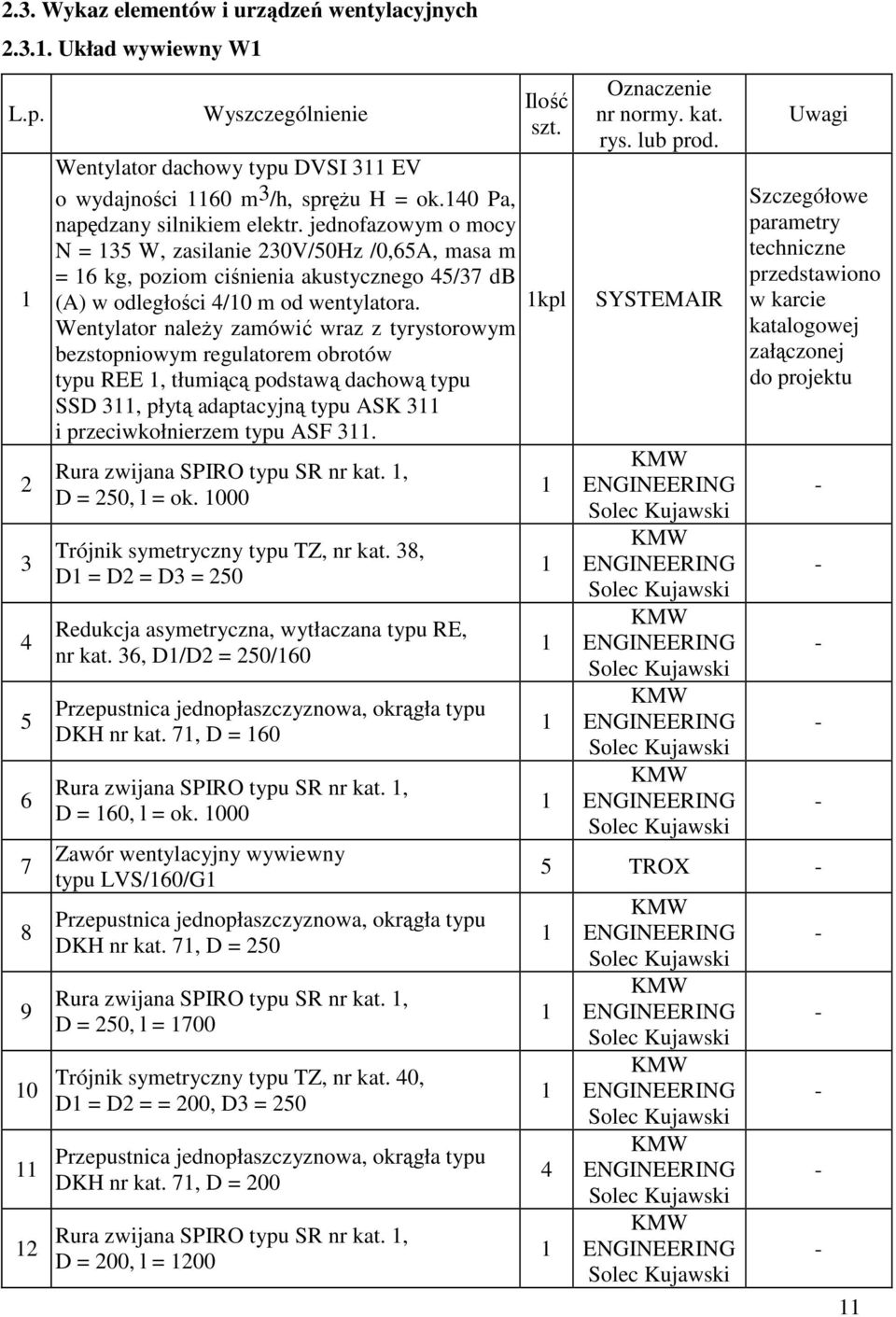

11 2.3. Wykaz elementów i urządzeń wentylacyjnych Układ wywiewny W L.p Wyszczególnienie Wentylator dachowy typu DVSI 3 EV o wydajności 60 m3/h, spręŝu H = ok.40 Pa, napędzany silnikiem elektr. jednofazowym o mocy N = 35 W, zasilanie 230V/50Hz /0,65A, masa m = 6 kg, poziom ciśnienia akustycznego 45/37 db (A) w odległości 4/0 m od wentylatora. Wentylator naleŝy zamówić wraz z tyrystorowym bezstopniowym regulatorem obrotów typu REE, tłumiącą podstawą dachową typu SSD 3, płytą adaptacyjną typu ASK 3 i przeciwkołnierzem typu ASF 3. Rura zwijana SPIRO typu SR nr kat., D = 250, l = ok. 000 Trójnik symetryczny typu TZ, nr kat. 38, D = D2 = D3 = 250 Redukcja asymetryczna, wytłaczana typu RE, nr kat. 36, D/D2 = 250/60 Przepustnica jednopłaszczyznowa, okrągła typu DKH nr kat. 7, D = 60 Rura zwijana SPIRO typu SR nr kat., D = 60, l = ok. 000 Zawór wentylacyjny wywiewny typu LVS/60/G Przepustnica jednopłaszczyznowa, okrągła typu DKH nr kat. 7, D = 250 Rura zwijana SPIRO typu SR nr kat., D = 250, l = 700 Trójnik symetryczny typu TZ, nr kat. 40, D = D2 = = 200, D3 = 250 Przepustnica jednopłaszczyznowa, okrągła typu DKH nr kat. 7, D = 200 Rura zwijana SPIRO typu SR nr kat., D = 200, l = 200 Ilość szt. kpl Oznaczenie nr normy. kat. rys. lub prod. SYSTEMAIR Uwagi Szczegółowe parametry techniczne przedstawiono w karcie katalogowej załączonej do projektu 5 TROX 4

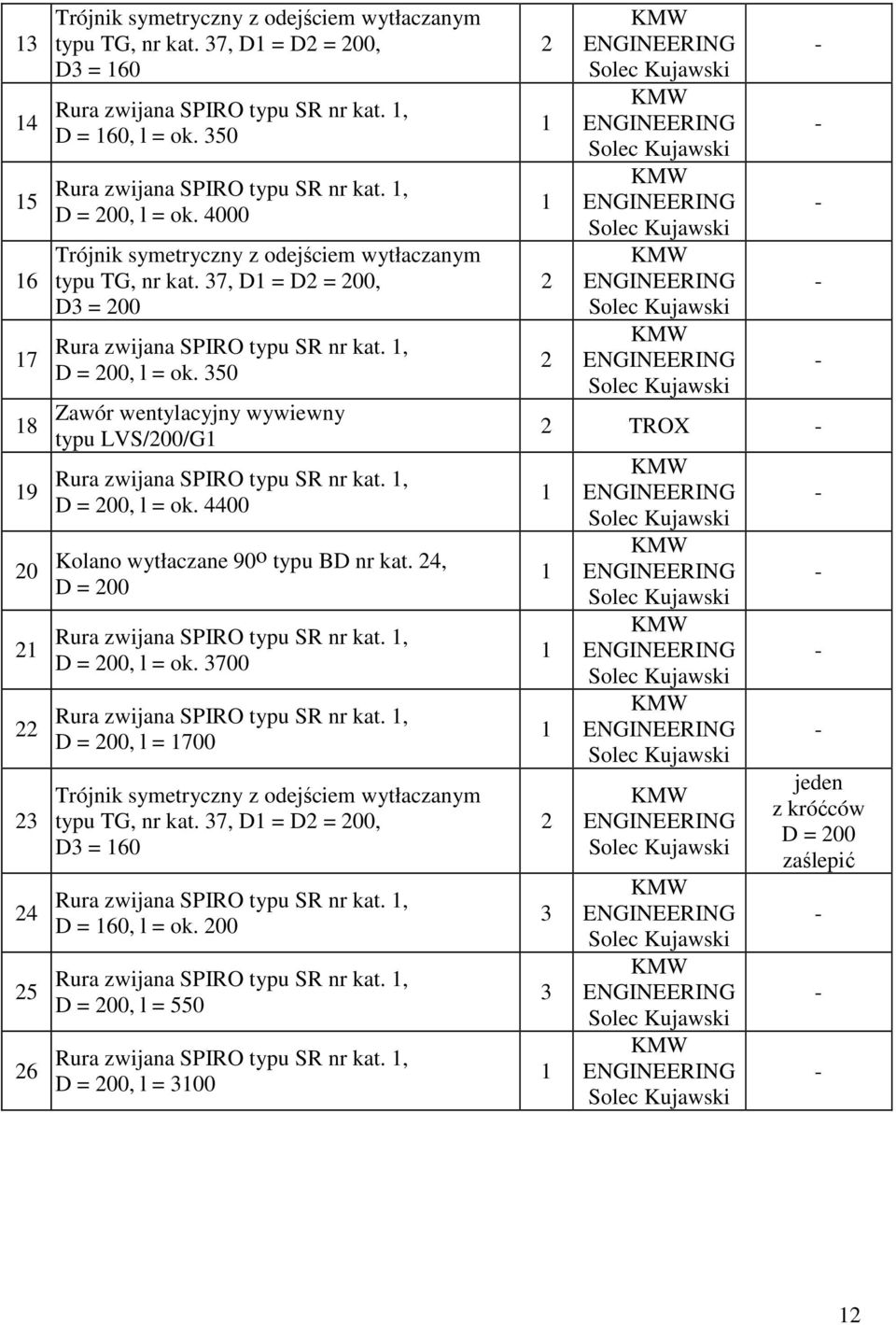

12 Trójnik symetryczny z odejściem wytłaczanym typu TG, nr kat. 37, D = D2 = 200, D3 = 60 Rura zwijana SPIRO typu SR nr kat., D = 60, l = ok. 350 Rura zwijana SPIRO typu SR nr kat., D = 200, l = ok Trójnik symetryczny z odejściem wytłaczanym typu TG, nr kat. 37, D = D2 = 200, D3 = 200 Rura zwijana SPIRO typu SR nr kat., D = 200, l = ok. 350 Zawór wentylacyjny wywiewny typu LVS/200/G Rura zwijana SPIRO typu SR nr kat., D = 200, l = ok Kolano wytłaczane 90 o typu BD nr kat. 24, D = Rura zwijana SPIRO typu SR nr kat., D = 200, l = ok Rura zwijana SPIRO typu SR nr kat., D = 200, l = 700 Trójnik symetryczny z odejściem wytłaczanym typu TG, nr kat. 37, D = D2 = 200, D3 = 60 Rura zwijana SPIRO typu SR nr kat., D = 60, l = ok. 200 Rura zwijana SPIRO typu SR nr kat., D = 200, l = 550 Rura zwijana SPIRO typu SR nr kat., D = 200, l = TROX jeden z króćców D = 200 zaślepić 2

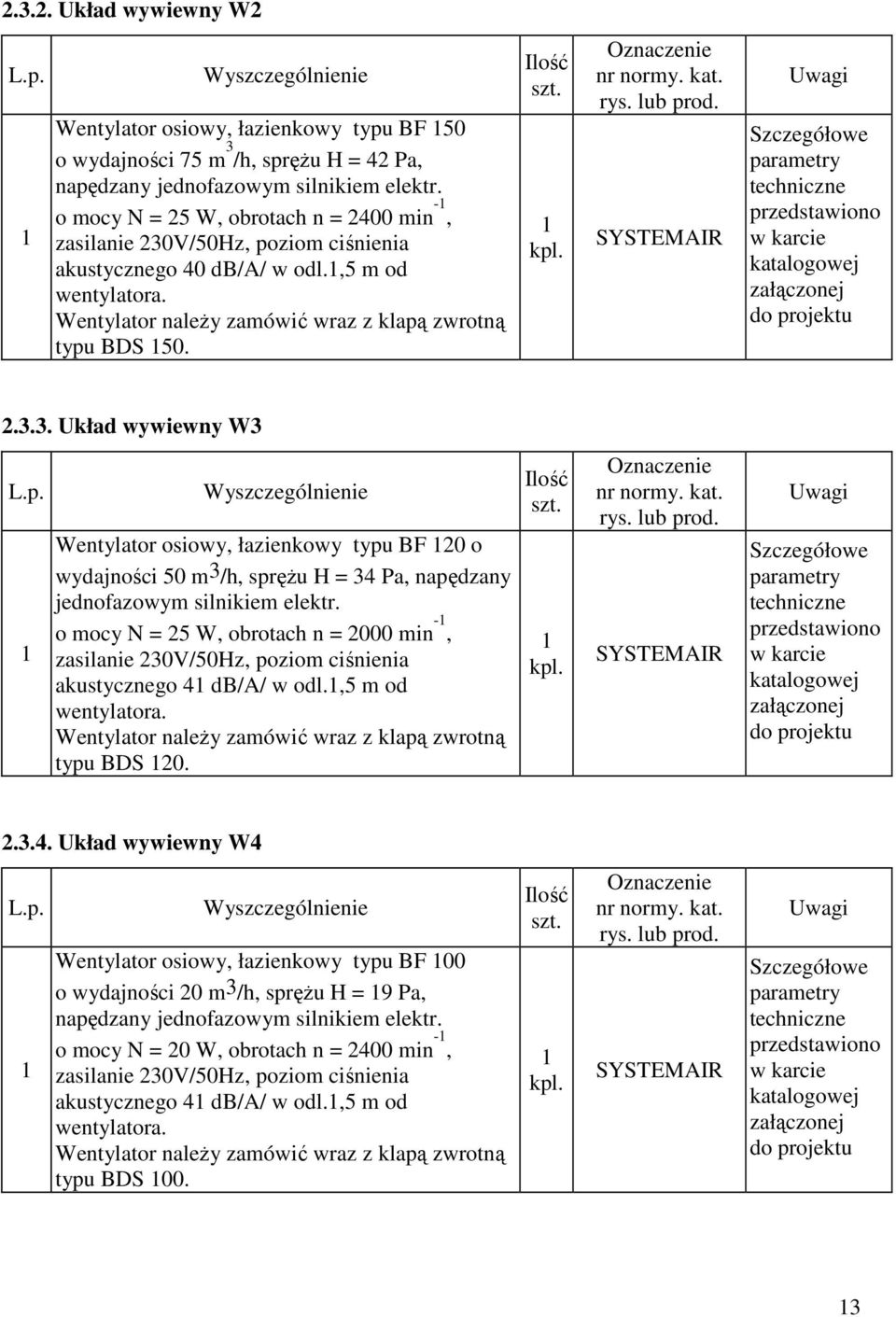

13 Układ wywiewny W2 L.p. Wyszczególnienie Wentylator osiowy, łazienkowy typu BF 50 o wydajności 75 m 3 /h, spręŝu H = 42 Pa, napędzany jednofazowym silnikiem elektr. o mocy N = 25 W, obrotach n = 2400 min, zasilanie 230V/50Hz, poziom ciśnienia akustycznego 40 db/a/ w odl.,5 m od wentylatora. Wentylator naleŝy zamówić wraz z klapą zwrotną typu BDS 50. Ilość szt. kpl. Oznaczenie nr normy. kat. rys. lub prod. SYSTEMAIR Uwagi Szczegółowe parametry techniczne przedstawiono w karcie katalogowej załączonej do projektu Układ wywiewny W3 L.p. Wyszczególnienie Wentylator osiowy, łazienkowy typu BF 20 o wydajności 50 m 3 /h, spręŝu H = 34 Pa, napędzany jednofazowym silnikiem elektr. o mocy N = 25 W, obrotach n = 2000 min, zasilanie 230V/50Hz, poziom ciśnienia akustycznego 4 db/a/ w odl.,5 m od wentylatora. Wentylator naleŝy zamówić wraz z klapą zwrotną typu BDS 20. Ilość szt. kpl. Oznaczenie nr normy. kat. rys. lub prod. SYSTEMAIR Uwagi Szczegółowe parametry techniczne przedstawiono w karcie katalogowej załączonej do projektu Układ wywiewny W4 L.p. Wyszczególnienie Wentylator osiowy, łazienkowy typu BF 00 o wydajności 20 m 3 /h, spręŝu H = 9 Pa, napędzany jednofazowym silnikiem elektr. o mocy N = 20 W, obrotach n = 2400 min, zasilanie 230V/50Hz, poziom ciśnienia akustycznego 4 db/a/ w odl.,5 m od wentylatora. Wentylator naleŝy zamówić wraz z klapą zwrotną typu BDS 00. Ilość szt. kpl. Oznaczenie nr normy. kat. rys. lub prod. SYSTEMAIR Uwagi Szczegółowe parametry techniczne przedstawiono w karcie katalogowej załączonej do projektu 3
