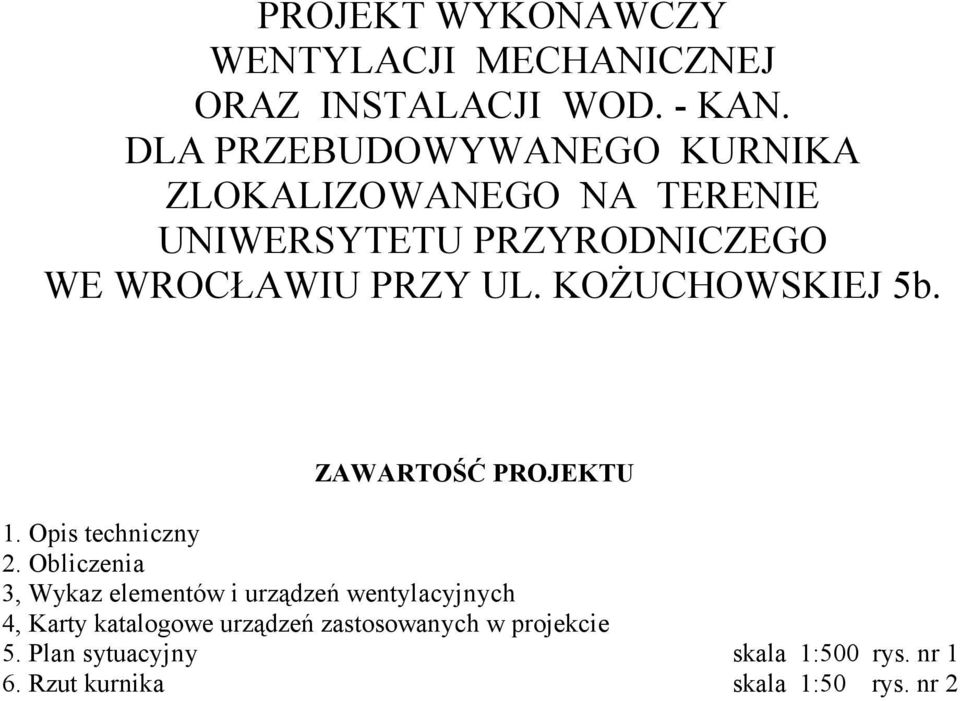

1 PROJEKT WYKONAWCZY WENTYLACJI MECHANICZNEJ ORAZ INSTALACJI WOD. - KAN. DLA PRZEBUDOWYWANEGO KURNIKA ZLOKALIZOWANEGO NA TERENIE UNIWERSYTETU PRZYRODNICZEGO WE WROCŁAWIU PRZY UL. KOŻUCHOWSKIEJ 5b. ZAWARTOŚĆ PROJEKTU 1. Opis techniczny 2. Obliczenia 3, Wykaz elementów i urządzeń wentylacyjnych 4, Karty katalogowe urządzeń zastosowanych w projekcie 5. Plan sytuacyjny skala 1:500 rys. nr 1 6. Rzut kurnika skala 1:50 rys. nr 2

2 O P I S T E C H N I C Z N Y do projektu wykonawczego instalacji sanitarnych dla przebudowywanego kurnika zlokalizowanego na terenie Uniwersytetu Przyrodniczego we Wrocławiu przy ul. Kożuchowskiej 5b. 1. Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania jest projekt wykonawczy instalacji wentylacji mechanicznej oraz instalacji wod. - kan. dla obiektu jak w tytule. W szczególności zakres opracowania obejmuje: - instalację wentylacji mechanicznej wywiewnej zorganizowanej, - instalację zimnej wody, - instalację kanalizacji sanitarnej. 2. Materiały wyjściowe do projektowania Materiały wyjściowe do projektowania stanowiły: - plan sytuacyjny w skali 1:500, - podkład architektoniczno - budowlany opracowany w formie elektronicznej, - wizja lokalna, - karty katalogowe urządzeń zastosowanych w projekcie, - uzgodnienia międzybranżowe, - obowiązujące normy i przepisy. 3. Opis stanu istniejącego Kurnik składa się z części murowanej podzielonej na boksy oraz przylegających do nich części wybiegowych. Do części wybiegowej od strony NE przylega budynek magazynowy. W boksach występuje wentylacja mechaniczna wywiewna. Stan techniczny istniejącej instalacji wentylacyjnej jest niezadowalający i wymaga całkowitego przeprojektowania. W pierwszym boksie od strony NE występuje instalacja zimnej wody. Przy wybiegach zewnętrznych znajdują się punkty czerpalne zimnej wody ( zawory ze złączkami do węży ). Część wybiegów zewnętrznych posiada odwadnianą część basenową. Woda z basenów jest odprowadzana do istniejącej sieci kanalizacji sanitarnej. Stan techniczny istniejących instalacji wod.- kan. wskazuje także na konieczność częściowej wymiany. 4. Opis projektowanej instalacji wentylacji mechanicznej 4.1. Założenia wstępne - liczba boksów hodowlanych 11 szt. - liczba kur nieśnych w boksie 110 szt. - ogólna masa ciała kur przebywających w jednym boksie 220 kg - - wskaźnik wymiany powietrza w okresie zimowym 0,5 m 3 /h.kg - - wskaźnik wymiany powietrza w okresie letnim 6,0 m 3 /h.kg - przewiduje się wentylację mechaniczną wywiewną zorganizowaną Koncepcja rozwiązania wentylacji mechanicznej Projektuje się wentylację mechaniczną wywiewną zorganizowaną z możliwością płynnej zmiany wydajności stosownie do temperatury powietrza zewnętrznego. Do usuwania zużytego powietrza dla każdego z boksów zaprojektowano dwa wentylatory osiowe np. typu AW 200E2-K o płynnie zmiennej wydajności L w = m 3 /h. Jeden z wentylatorów należy zamontować na wysokości ok. 0,2 m od posadzki a drugi tuż pod stropem. Szczegółowe parametry techniczne wentylatorów podano w części obliczeniowej oraz w kartach katalogowych dołączonych do projektu. 2

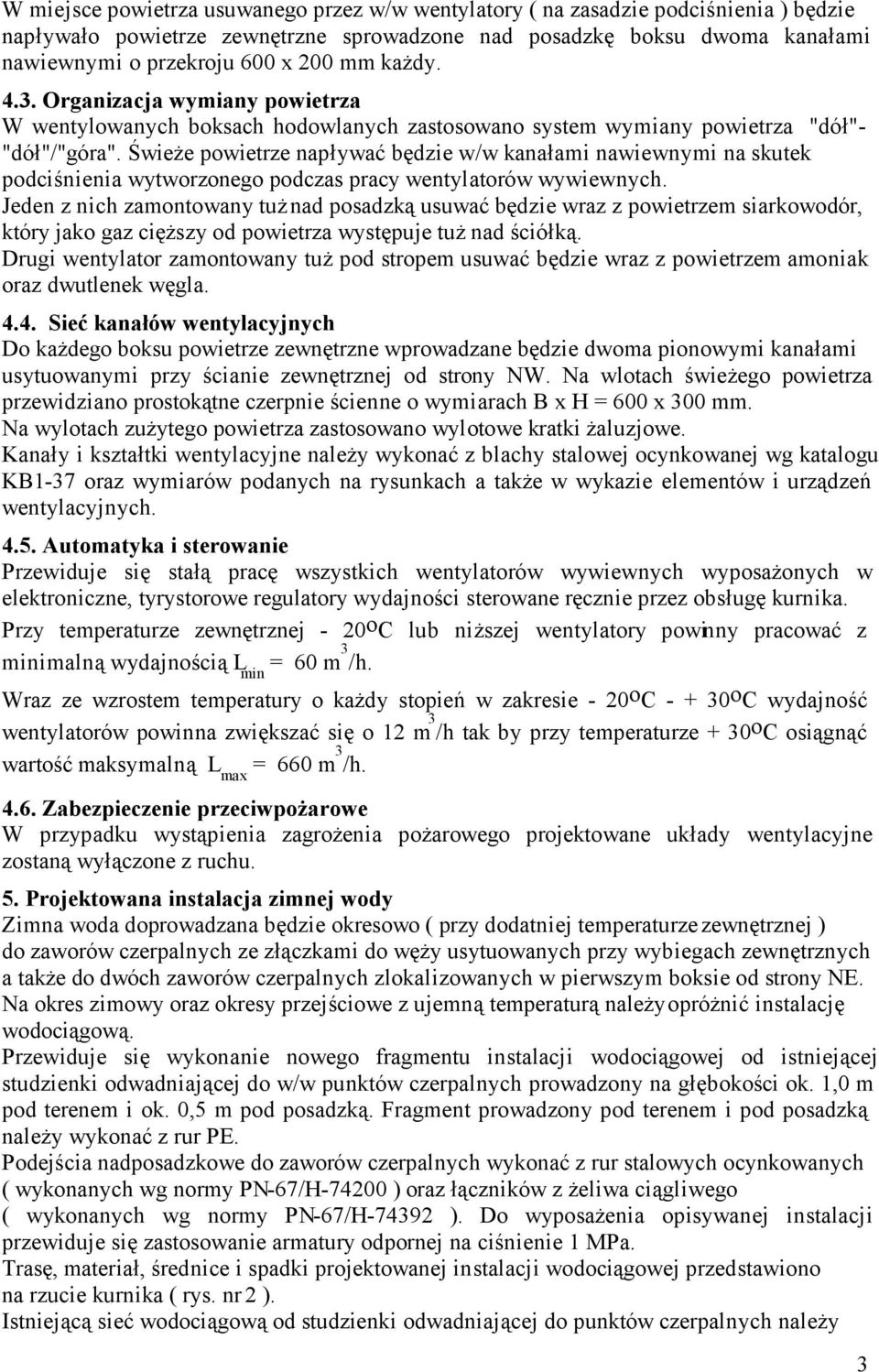

3 W miejsce powietrza usuwanego przez w/w wentylatory ( na zasadzie podciśnienia ) będzie napływało powietrze zewnętrzne sprowadzone nad posadzkę boksu dwoma kanałami nawiewnymi o przekroju 600 x 200 mm każdy Organizacja wymiany powietrza W wentylowanych boksach hodowlanych zastosowano system wymiany powietrza "dół" - "dół"/"góra". Świeże powietrze napływać będzie w/w kanałami nawiewnymi na skutek podciśnienia wytworzonego podczas pracy wentylatorów wywiewnych. Jeden z nich zamontowany tuż nad posadzką usuwać będzie wraz z powietrzem siarkowodór, który jako gaz cięższy od powietrza występuje tuż nad ściółką. Drugi wentylator zamontowany tuż pod stropem usuwać będzie wraz z powietrzem amoniak oraz dwutlenek węgla Sieć kanałów wentylacyjnych Do każdego boksu powietrze zewnętrzne wprowadzane będzie dwoma pionowymi kanałami usytuowanymi przy ścianie zewnętrznej od strony NW. Na wlotach świeżego powietrza przewidziano prostokątne czerpnie ścienne o wymiarach B x H = 600 x 300 mm. Na wylotach zużytego powietrza zastosowano wylotowe kratki żaluzjowe. Kanały i kształtki wentylacyjne należy wykonać z blachy stalowej ocynkowanej wg katalogu KB1-37 oraz wymiarów podanych na rysunkach a także w wykazie elementów i urządzeń wentylacyjnych Automatyka i sterowanie Przewiduje się stałą pracę wszystkich wentylatorów wywiewnych wyposażonych w elektroniczne, tyrystorowe regulatory wydajności sterowane ręcznie przez obsługę kurnika. Przy temperaturze zewnętrznej - 20 o C lub niższej wentylatory powinny pracować z minimalną wydajnością L min = 60 m 3 /h. Wraz ze wzrostem temperatury o każdy stopień w zakresie - 20 o C o C wydajność wentylatorów powinna zwiększać się o 12 m 3 /h tak by przy temperaturze + 30 o C osiągnąć wartość maksymalną L max = 660 m 3 /h Zabezpieczenie przeciwpożarowe W przypadku wystąpienia zagrożenia pożarowego projektowane układy wentylacyjne zostaną wyłączone z ruchu. 5. Projektowana instalacja zimnej wody Zimna woda doprowadzana będzie okresowo ( przy dodatniej temperaturze zewnętrznej ) do zaworów czerpalnych ze złączkami do węży usytuowanych przy wybiegach zewnętrznych a także do dwóch zaworów czerpalnych zlokalizowanych w pierwszym boksie od strony NE. Na okres zimowy oraz okresy przejściowe z ujemną temperaturą należy opróżnić instalację wodociągową. Przewiduje się wykonanie nowego fragmentu instalacji wodociągowej od istniejącej studzienki odwadniającej do w/w punktów czerpalnych prowadzony na głębokości ok. 1,0 m pod terenem i ok. 0,5 m pod posadzką. Fragment prowadzony pod terenem i pod posadzką należy wykonać z rur PE. Podejścia nadposadzkowe do zaworów czerpalnych wykonać z rur stalowych ocynkowanych ( wykonanych wg normy PN-67/H ) oraz łączników z żeliwa ciągliwego ( wykonanych wg normy PN-67/H ). Do wyposażenia opisywanej instalacji przewiduje się zastosowanie armatury odpornej na ciśnienie 1 MPa. Trasę, materiał, średnice i spadki projektowanej instalacji wodociągowej przedstawiono na rzucie kurnika ( rys. nr 2 ). Istniejącą sieć wodociągową od studzienki odwadniającej do punktów czerpalnych należy 3

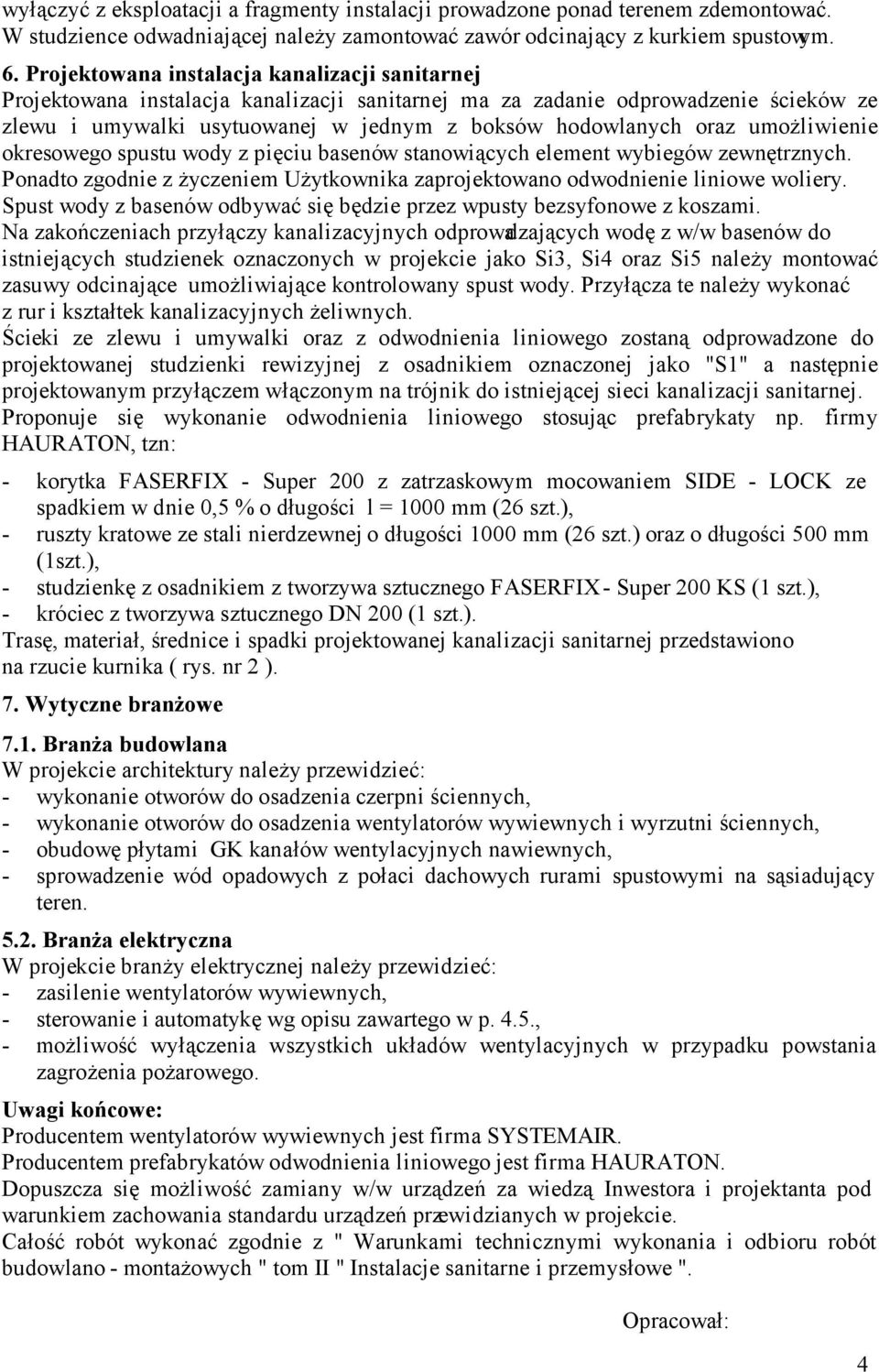

4 wyłączyć z eksploatacji a fragmenty instalacji prowadzone ponad terenem zdemontować. W studzience odwadniającej należy zamontować zawór odcinający z kurkiem spustowym. 6. Projektowana instalacja kanalizacji sanitarnej Projektowana instalacja kanalizacji sanitarnej ma za zadanie odprowadzenie ścieków ze zlewu i umywalki usytuowanej w jednym z boksów hodowlanych oraz umożliwienie okresowego spustu wody z pięciu basenów stanowiących element wybiegów zewnętrznych. Ponadto zgodnie z życzeniem Użytkownika zaprojektowano odwodnienie liniowe woliery. Spust wody z basenów odbywać się będzie przez wpusty bezsyfonowe z koszami. Na zakończeniach przyłączy kanalizacyjnych odprowadzających wodę z w/w basenów do istniejących studzienek oznaczonych w projekcie jako Si3, Si4 oraz Si5 należy montować zasuwy odcinające umożliwiające kontrolowany spust wody. Przyłącza te należy wykonać z rur i kształtek kanalizacyjnych żeliwnych. Ścieki ze zlewu i umywalki oraz z odwodnienia liniowego zostaną odprowadzone do projektowanej studzienki rewizyjnej z osadnikiem oznaczonej jako "S1" a następnie projektowanym przyłączem włączonym na trójnik do istniejącej sieci kanalizacji sanitarnej. Proponuje się wykonanie odwodnienia liniowego stosując prefabrykaty np. firmy HAURATON, tzn: - korytka FASERFIX - Super 200 z zatrzaskowym mocowaniem SIDE - LOCK ze spadkiem w dnie 0,5 % o długości l = 1000 mm (26 szt.), - ruszty kratowe ze stali nierdzewnej o długości 1000 mm (26 szt.) oraz o długości 500 mm (1szt.), - studzienkę z osadnikiem z tworzywa sztucznego FASERFIX - Super 200 KS (1 szt.), - króciec z tworzywa sztucznego DN 200 (1 szt.). Trasę, materiał, średnice i spadki projektowanej kanalizacji sanitarnej przedstawiono na rzucie kurnika ( rys. nr 2 ). 7. Wytyczne branżowe 7.1. Branża budowlana W projekcie architektury należy przewidzieć: - wykonanie otworów do osadzenia czerpni ściennych, - wykonanie otworów do osadzenia wentylatorów wywiewnych i wyrzutni ściennych, - obudowę płytami GK kanałów wentylacyjnych nawiewnych, - sprowadzenie wód opadowych z połaci dachowych rurami spustowymi na sąsiadujący teren Branża elektryczna W projekcie branży elektrycznej należy przewidzieć: - zasilenie wentylatorów wywiewnych, - sterowanie i automatykę wg opisu zawartego w p. 4.5., - możliwość wyłączenia wszystkich układów wentylacyjnych w przypadku powstania zagrożenia pożarowego. Uwagi końcowe: Producentem wentylatorów wywiewnych jest firma SYSTEMAIR. Producentem prefabrykatów odwodnienia liniowego jest firma HAURATON. Dopuszcza się możliwość zamiany w/w urządzeń za wiedzą Inwestora i projektanta pod warunkiem zachowania standardu urządzeń przewidzianych w projekcie. Całość robót wykonać zgodnie z " Warunkami technicznymi wykonania i odbioru robót budowlano - montażowych " tom II " Instalacje sanitarne i przemysłowe ". Opracował: 4

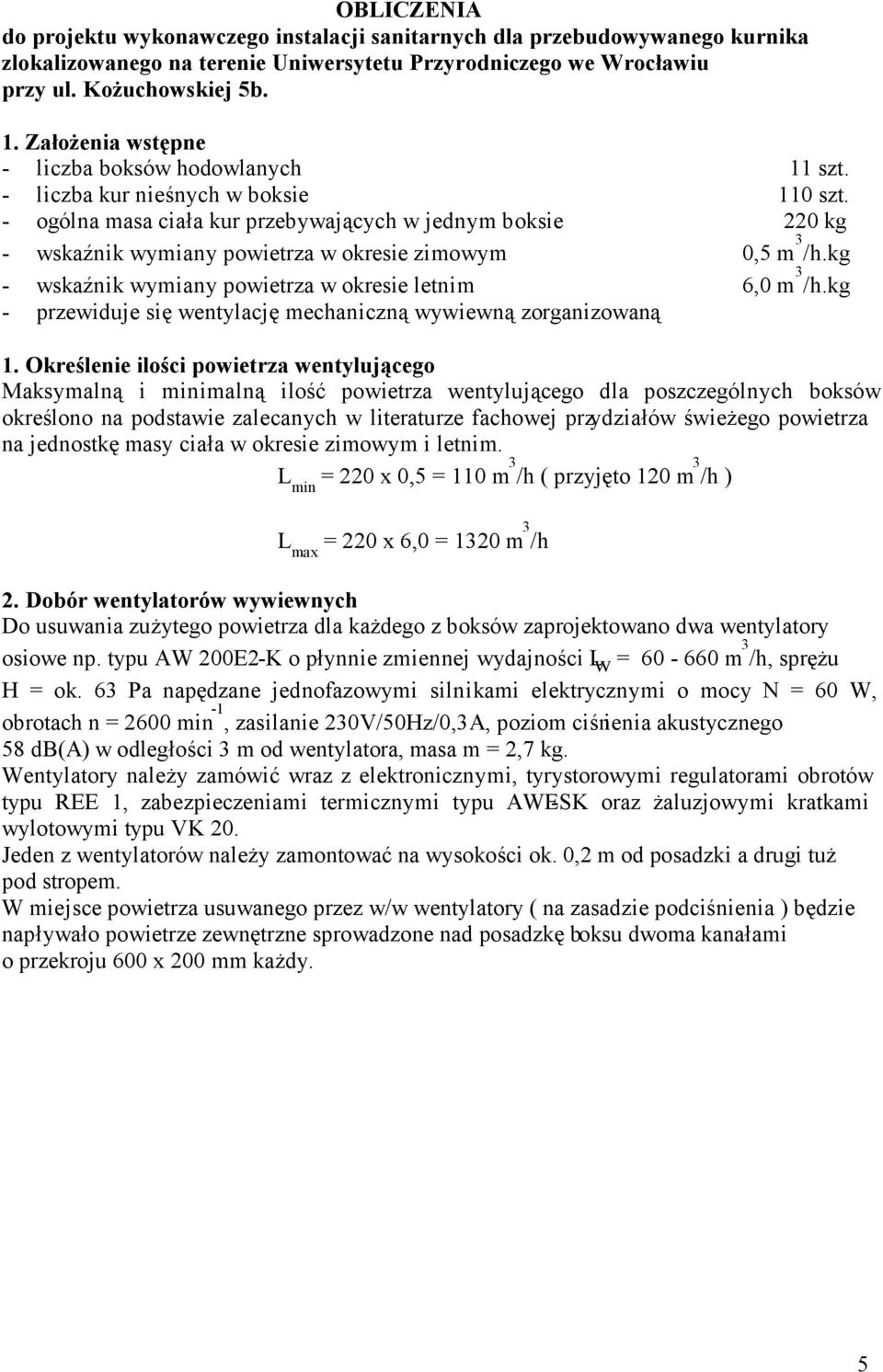

5 OBLICZENIA do projektu wykonawczego instalacji sanitarnych dla przebudowywanego kurnika zlokalizowanego na terenie Uniwersytetu Przyrodniczego we Wrocławiu przy ul. Kożuchowskiej 5b. 1. Założenia wstępne - liczba boksów hodowlanych 11 szt. - liczba kur nieśnych w boksie 110 szt. - ogólna masa ciała kur przebywających w jednym boksie 220 kg - wskaźnik wymiany powietrza w okresie zimowym 0,5 m 3 /h.kg - wskaźnik wymiany powietrza w okresie letnim 6,0 m 3 /h.kg - przewiduje się wentylację mechaniczną wywiewną zorganizowaną 1. Określenie ilości powietrza wentylującego Maksymalną i minimalną ilość powietrza wentylującego dla poszczególnych boksów określono na podstawie zalecanych w literaturze fachowej przydziałów świeżego powietrza na jednostkę masy ciała w okresie zimowym i letnim. L min = 220 x 0,5 = 110 m 3 /h ( przyjęto 120 m 3 /h ) L max = 220 x 6,0 = 1320 m 3 /h 2. Dobór wentylatorów wywiewnych Do usuwania zużytego powietrza dla każdego z boksów zaprojektowano dwa wentylatory osiowe np. typu AW 200E2-K o płynnie zmiennej wydajności L w = m 3 /h, sprężu H = ok. 63 Pa napędzane jednofazowymi silnikami elektrycznymi o mocy N = 60 W, obrotach n = 2600 min -1, zasilanie 230V/50Hz/0,3A, poziom ciśnienia akustycznego 58 db(a) w odległości 3 m od wentylatora, masa m = 2,7 kg. Wentylatory należy zamówić wraz z elektronicznymi, tyrystorowymi regulatorami obrotów typu REE 1, zabezpieczeniami termicznymi typu AWE-SK oraz żaluzjowymi kratkami wylotowymi typu VK 20. Jeden z wentylatorów należy zamontować na wysokości ok. 0,2 m od posadzki a drugi tuż pod stropem. W miejsce powietrza usuwanego przez w/w wentylatory ( na zasadzie podciśnienia ) będzie napływało powietrze zewnętrzne sprowadzone nad posadzkę boksu dwoma kanałami o przekroju 600 x 200 mm każdy. 5

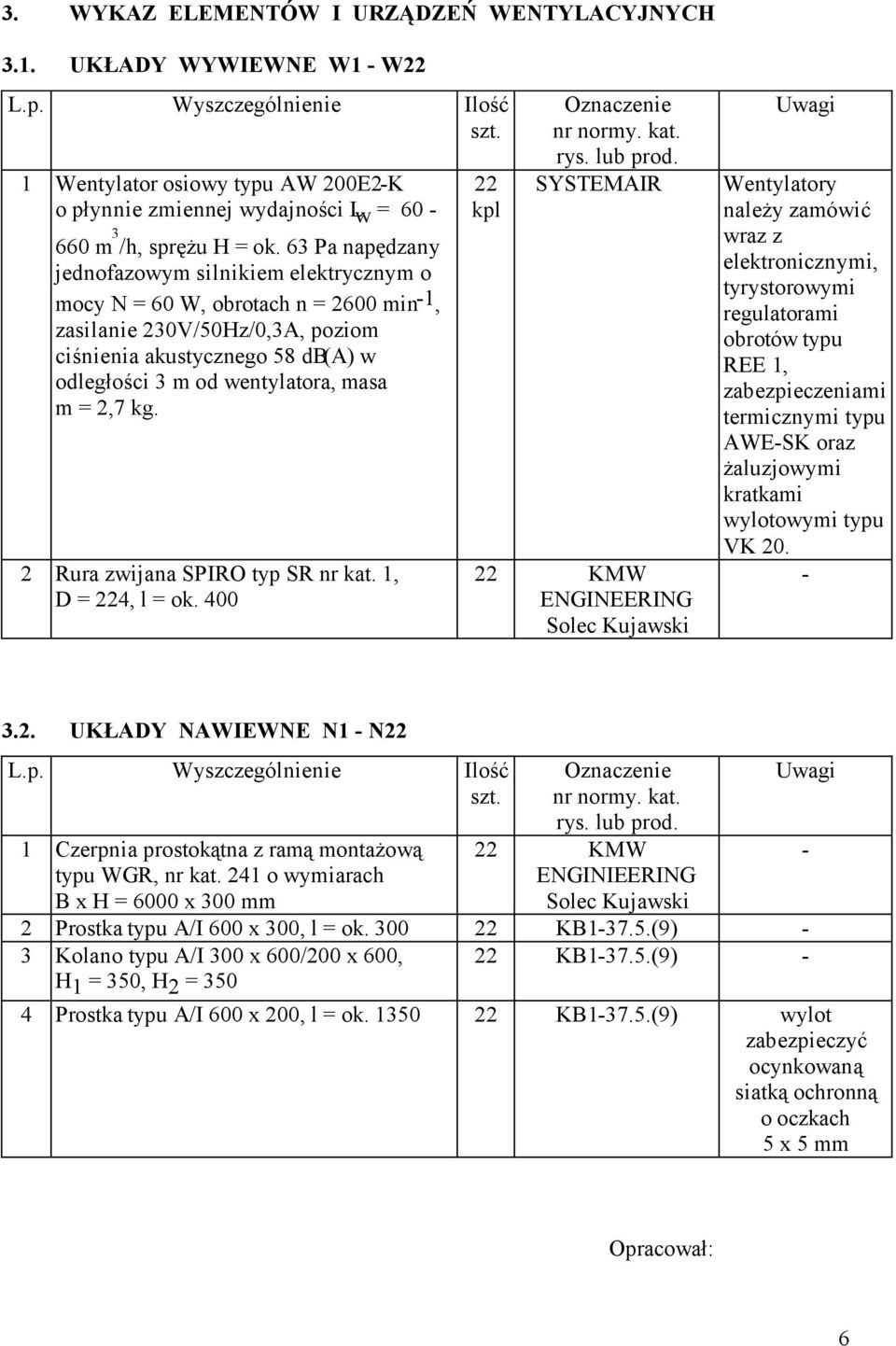

6 3. WYKAZ ELEMENTÓW I URZĄDZEŃ WENTYLACYJNYCH 3.1. UKŁADY WYWIEWNE W1 - W22 L.p. Wyszczególnienie Ilość szt. 1 Wentylator osiowy typu AW 200E2-K o płynnie zmiennej wydajności L w = m 3 /h, sprężu H = ok. 63 Pa napędzany jednofazowym silnikiem elektrycznym o mocy N = 60 W, obrotach n = 2600 min -1, zasilanie 230V/50Hz/0,3A, poziom ciśnienia akustycznego 58 db(a) w odległości 3 m od wentylatora, masa m = 2,7 kg. 2 Rura zwijana SPIRO typ SR nr kat. 1, D = 224, l = ok kpl Oznaczenie nr normy. kat. rys. lub prod. SYSTEMAIR 22 KMW ENGINEERING Solec Kujawski Uwagi Wentylatory należy zamówić wraz z elektronicznymi, tyrystorowymi regulatorami obrotów typu REE 1, zabezpieczeniami termicznymi typu AWE-SK oraz żaluzjowymi kratkami wylotowymi typu VK UKŁADY NAWIEWNE N1 - N22 L.p. Wyszczególnienie Ilość szt. 1 Czerpnia prostokątna z ramą montażową typu WGR, nr kat. 241 o wymiarach B x H = 6000 x 300 mm Oznaczenie nr normy. kat. rys. lub prod. 22 KMW ENGINIEERING Solec Kujawski Uwagi 2 Prostka typu A/I 600 x 300, l = ok KB (9) - 3 Kolano typu A/I 300 x 600/200 x 600, 22 KB (9) - H 1 = 350, H 2 = Prostka typu A/I 600 x 200, l = ok KB (9) wylot zabezpieczyć ocynkowaną siatką ochronną o oczkach 5 x 5 mm - Opracował: 6
