1 1 ŁĄCZENIE DEKODERÓW W SIEĆ W usłudze Multiroom

2 2 Multiroom Rodzaje połączeń

3 3 MULTIROOM STANDARD HD. Połączenie z wykorzystaniem routera (serwera DHCP) Połączenie dekoderów siecią Ethernet jest niezbędnym warunkiem działalna usługi. Dekodery dodatkowe cykliczne pobierają plik autoryzacyjny łącząc się w tym celu z dekoderem głównym. Połączenie z routerem pozwala na prostą konfigurację przez opcję Konfiguracja automatyczna. dekoder główny BOX+ router INTERNET BOX+

4 4 MULTIROOM STANDARD HD. Połączenie z wykorzystaniem switcha Przy połączeniu z użyciem switcha konfigurację ustawień sieciowych w dekoderach należy przeprowadzić według opcji Konfiguracja Ręczna. dekoder główny BOX+ switch BOX+

5 5 MULTIROOM STANDARD HD. Połączenie bezpośrednie Łącząc dekodery bezpośrednio można korzystać z kabla prostego lub scrossowanego. W tym wypadku także należy przeprowadzić konfigurację sieci według Konfiguracji Ręcznej. dekoder główny BOX+ Kabel prosty lub cross

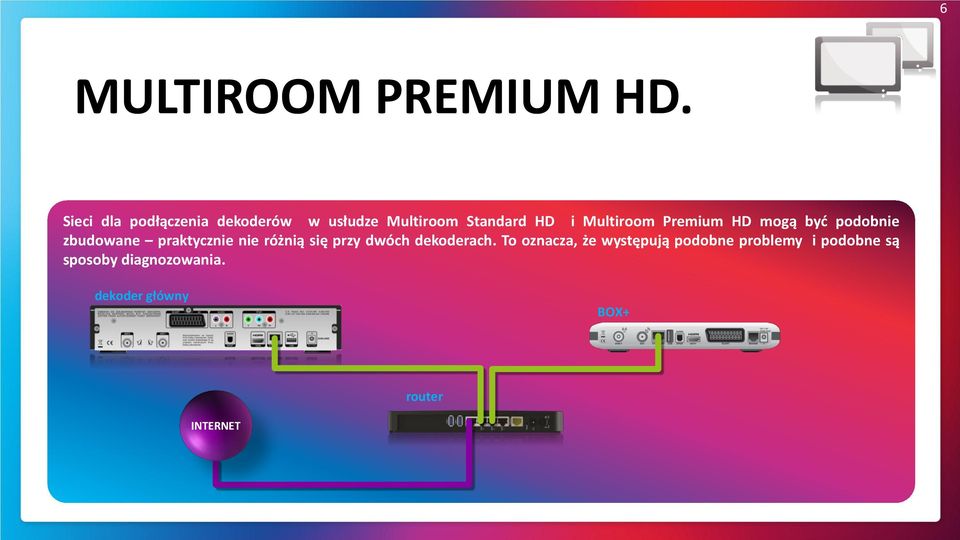

6 6 MULTIROOM PREMIUM HD. Sieci dla podłączenia dekoderów w usłudze Multiroom Standard HD i Multiroom Premium HD mogą być podobnie zbudowane praktycznie nie różnią się przy dwóch dekoderach. To oznacza, że występują podobne problemy i podobne są sposoby diagnozowania. dekoder główny BOX+ router INTERNET

7 7 RODZAJE POŁĄCZEŃ z routerem (serwerem DHCP) i Internetem konfiguracja automatyczna z routerem (serwerem DHCP) bez Internetu konfiguracja automatyczna ze switchem (bez serwera DHCP) konfiguracja ręczna połączenie bezpośrednie Multiroom Standard konfiguracja ręczna połączenie bezpośrednie Multiroom Premium konfiguracja automatyczna

8 8 AUTO-KONFIGURACJA Oprogramowanie Carbo. Dekodery z oprogramowaniem Carbo automatycznie konfigurują połączenie sieciowe po podłączeniu ich gniazda Ethernet z routerem. Uruchamiając usługę Multiroom z dekoderami dodatkowymi BOX+ (2850ST, 2849ST, 2851S) konfiguracja sieci nie jest wymagana. Wystarczy połączyć dekodery z routerem kablami Ethernet.

9 Konfiguracja automatyczna 9

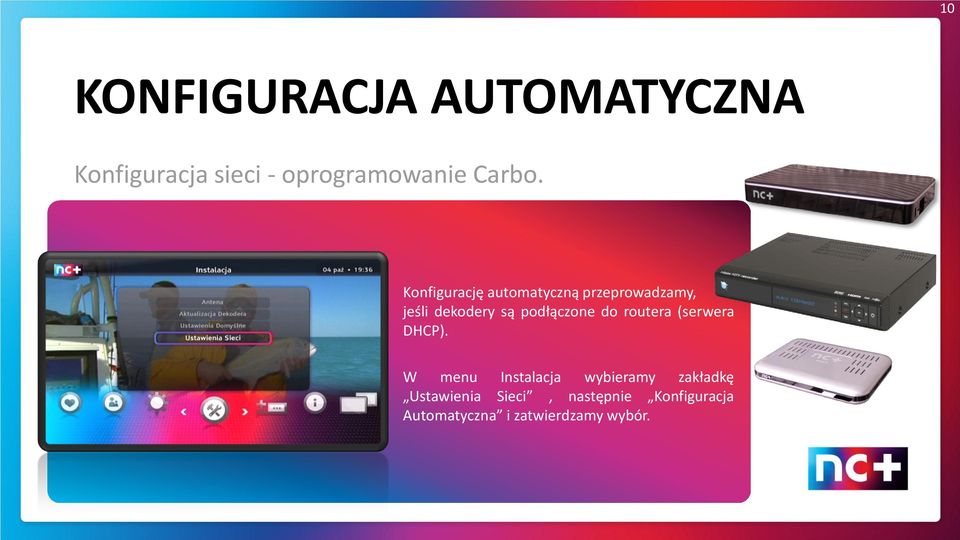

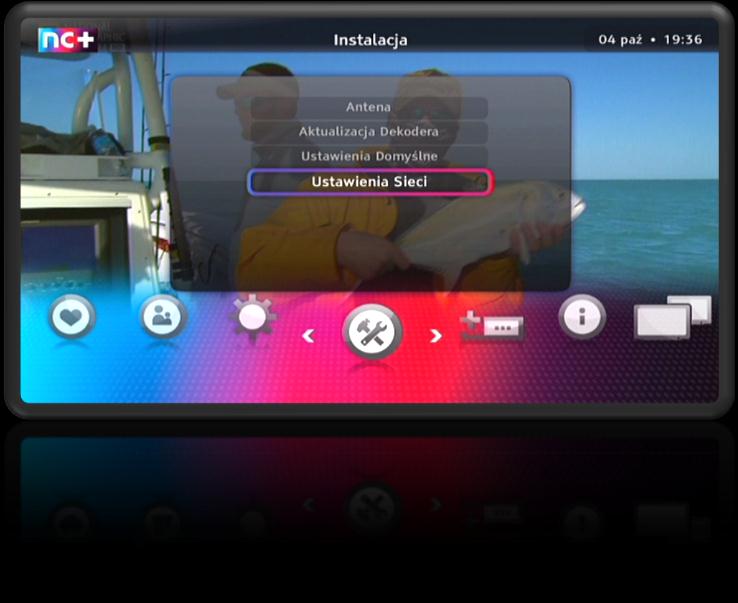

10 10 KONFIGURACJA AUTOMATYCZNA Konfiguracja sieci - oprogramowanie Carbo. Konfigurację automatyczną przeprowadzamy, jeśli dekodery są podłączone do routera (serwera DHCP). W menu Instalacja wybieramy zakładkę Ustawienia Sieci, następnie Konfiguracja Automatyczna i zatwierdzamy wybór.

11 11 KONFIGURACJA AUTOMATYCZNA Konfiguracja sieci - oprogramowanie Carbo. Dekoder wykona dwa testy: 1. w pierwszej kolejności będzie próbował połączyć się z routerem i pobrać od niego adresy sieciowe 2. po nawiązaniu połączenia z routerem będzie próbował połączyć się z wybranymi serwisami internetowymi. Jeśli router jest podłączony do Internetu, dekoder pokaże zielony komunikat.

12 12 KONFIGURACJA AUTOMATYCZNA Konfiguracja sieci - oprogramowanie Carbo. Jeżeli w naszej sieci router nie jest podłączony do Internetu (niezależna sieć tylko dla usługi Multiroom), wówczas dekoder pokaże komunikat o braku połączenia z Internetem. Komunikat potwierdza, że sieć została skonfigurowana, czyli pierwsze część testu połączenie z routerem się powiodła i dekodery mogą komunikować się ze sobą

13 13 KONFIGURACJA AUTOMATYCZNA Diagnostyka ustawień Po przeprowadzeniu konfiguracji automatycznej należy sprawdzić, czy dekoder poprawnie zapisał ustawienia. Otwieramy menu Diagnostyka, wybieramy zakładkę Sieć.

14 14 KONFIGURACJA AUTOMATYCZNA Diagnostyka ustawień Ikona z komentarzem Połączenie Aktywne oraz Adres IP i Maska Podsieci właściwe dla naszego routera wskazują na poprawne połączenie. W sieci bez Internetu Brama Sieciowa będzie pokazywała

15 15 KONFIGURACJA AUTOMATYCZNA Diagnostyka ustawień Ikona i opis Brak Połączenia oznacza, że dekoder nie wykrył urządzenia podłączonego do gniazda Ethernet. To oznacza, że nie ma możliwości nawiązywania połączeń sieciowych! Najczęstszą przyczyną takiego stanu jest niesprawny kabel Ethernet. Kable powinny być sprawdzone za pomocą dedykowanego testera.

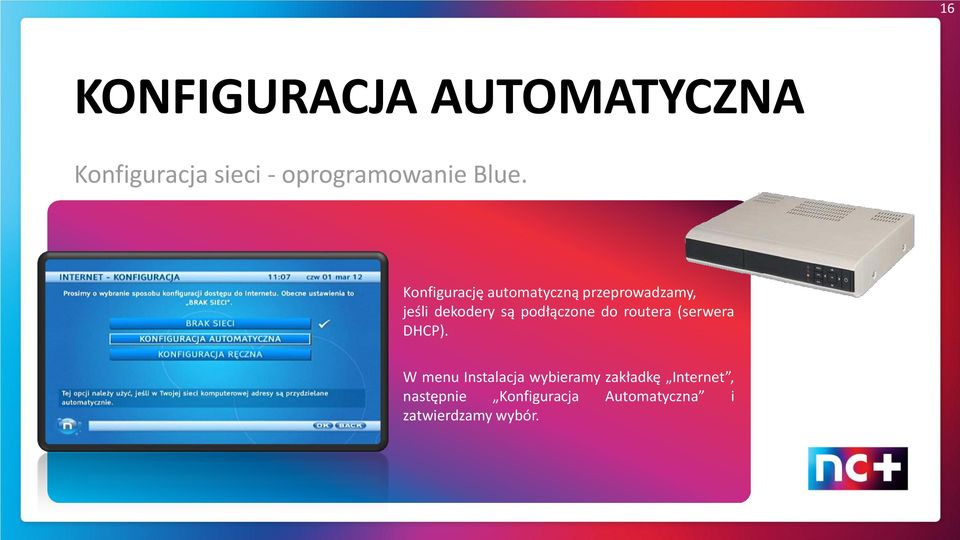

16 16 KONFIGURACJA AUTOMATYCZNA Konfiguracja sieci - oprogramowanie Blue. Konfigurację automatyczną przeprowadzamy, jeśli dekodery są podłączone do routera (serwera DHCP). W menu Instalacja wybieramy zakładkę Internet, następnie Konfiguracja Automatyczna i zatwierdzamy wybór.

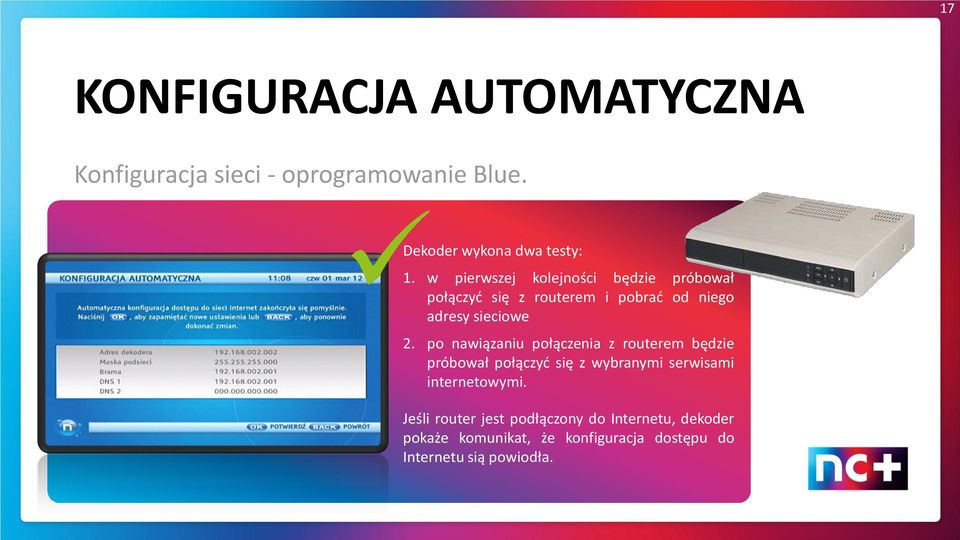

17 17 KONFIGURACJA AUTOMATYCZNA Konfiguracja sieci - oprogramowanie Blue. Dekoder wykona dwa testy: 1. w pierwszej kolejności będzie próbował połączyć się z routerem i pobrać od niego adresy sieciowe 2. po nawiązaniu połączenia z routerem będzie próbował połączyć się z wybranymi serwisami internetowymi. Jeśli router jest podłączony do Internetu, dekoder pokaże komunikat, że konfiguracja dostępu do Internetu sią powiodła.

18 18 KONFIGURACJA AUTOMATYCZNA Konfiguracja sieci - oprogramowanie Carbo. Jeżeli w naszej sieci router nie jest podłączony do Internetu (niezależna sieć tylko dla usługi Multiroom), wówczas dekoder pokaże komunikat o braku połączenia z Internetem. Opcja Potwierdź potwierdza, że sieć została skonfigurowana, czyli pierwsze część testu połączenie z routerem się powiodła i dekodery mogą komunikować się ze sobą

19 19 KONFIGURACJA AUTOMATYCZNA Diagnostyka ustawień Po przeprowadzeniu konfiguracji automatycznej należy sprawdzić, czy dekoder poprawnie zapisał ustawienia. Otwieramy menu Diagnostyka.

20 20 KONFIGURACJA AUTOMATYCZNA Diagnostyka ustawień Adres IP i Maska Podsieci właściwe dla naszego routera wskazują na poprawne połączenie. W sieci bez Internetu Brama Sieciowa będzie pokazywała

21 21 KONFIGURACJA AUTOMATYCZNA Diagnostyka ustawień Puste pola w miejscu na adresy sieciowe oznacza, że dekoder nie wykrył urządzenia podłączonego do gniazda Ethernet. Najczęstszą przyczyną takiego stanu jest niesprawny kabel Ethernet. Kable powinny być sprawdzone za pomocą dedykowanego testera.

22 Konfiguracja ręczna 22

23 23 KONFIGURACJA RĘCZNA Adres urządzenia sieciowego (także dekodera ) w sieci TCP IP składa się z 4 elementów. Zapisując adres poszczególne człony oddzielamy kropką. Adres to dla dekodera to samo co Każdy z 4 elementów jest liczbą z zakresu (w ostatnim członie 1-254). Adresy dla dekoderów niepołączonych z Internetem możemy wybierać dowolnie, pamiętając że 3 pierwsze człony w dekoderach muszą być jednakowe. Każde urządzenie w danej sieci musi posiadać własny niepowtarzalny adres IP. Adresy dekoderów muszą różnić się ostatnim, czwartym członem. Jest przyjęte, że w sieciach lokalnych wykorzystujemy specjalnie wydzieloną pulę adresów, które nie są używane w Internecie: A do B do lub do C do Ustalamy Maskę podsieci:

24 24 KONFIGURACJA RĘCZNA Konfiguracja sieci - oprogramowanie Carbo. W menu Instalacja wybieramy zakładkę Ustawienia Sieci, następnie Konfiguracja Ręczna i zatwierdzamy wybór.

25 25 KONFIGURACJA RĘCZNA Konfiguracja sieci - oprogramowanie Carbo. Wprowadzamy Adres IP oraz Maskę Podsieci. Zatwierdzamy uruchamiając Test.

26 26 KONFIGURACJA RĘCZNA Konfiguracja sieci - oprogramowanie Carbo. Dekoder informuje, że skonfigurował sieć, ale nie udało mu się połączyć z serwisami internetowymi. Jeśli stworzyliśmy sieć bez dostępu do Internetu, należy spodziewać się takiego komunikatu należy się spodziewać.

27 27 KONFIGURACJA RĘCZNA Diagnostyka ustawień Po wprowadzeniu danych należy sprawdzić, czy dekoder poprawnie zapisał ustawienia. Otwieramy menu Diagnostyka, wybieramy zakładkę Sieć.

28 28 KONFIGURACJA RĘCZNA Diagnostyka ustawień Ikona z komentarzem Połączenie Aktywne oraz Adres IP i Maska Podsieci jakie wpisaliśmy w oknie Konfiguracja Ręczna wskazują na poprawne połączenie.

29 29 KONFIGURACJA RĘCZNA Diagnostyka ustawień Ikona i opis Brak Połączenia oznacza, że dekoder nie wykrył urządzenia podłączonego do gniazda Ethernet. To oznacza, że nie ma możliwości nawiązywania połączeń sieciowych! Najczęstszą przyczyną takiego stanu jest niesprawny kabel Ethernet. Kable powinny być sprawdzone za pomocą dedykowanego testera.

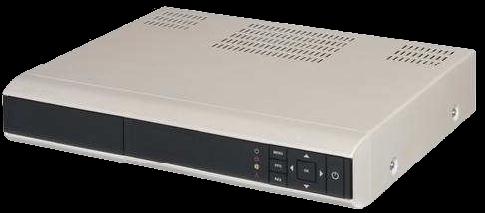

30 30 KONFIGURACJA RĘCZNA Konfiguracja sieci - oprogramowanie Blue Żeby wykonać ręczną konfigurację połączenia w dekoderze BOX+ HD (5800S) należy wejść w zakładkę INTERNET, w menu USTAWIENIA.

31 31 KONFIGURACJA RĘCZNA Konfiguracja sieci oprogramowanie Blue Dla sieci bez routera (także przy bezpośrednim połączeniu kablem Ethernet z dekoderem głównym) wybieramy opcję KONFIGURACJA RĘCZNA.

32 32 KONFIGURACJA RĘCZNA Konfiguracja sieci oprogramowanie Blue Wprowadzamy z pomocą pilota Adres dekodera oraz Maskę podsieci. Zatwierdzamy klawiszem OK.

33 33 KONFIGURACJA RĘCZNA Konfiguracja sieci oprogramowanie Blue Dekoder przeprowadzi test połączenia z Internetem. Wynik łatwo przewidzieć, ponieważ rozważamy przypadek sieci bez routera (tym samym bez dostępu do Internetu). Należy teraz sprawdzić dane diagnostyczne o połączeniu sieciowym.

34 34 KONFIGURACJA RĘCZNA Diagnostyka ustawień Powinniśmy zobaczyć dane, które wpisane zostały wcześniej w oknie KONFIGURACJA RĘCZNA.

35 35 KONFIGURACJA RĘCZNA Diagnostyka sieci Puste pola Adres dekodera i Maska podsieci oznaczają, że dekoder nie wykrył urządzenia podłączonego do gniazda Ethernet. To oznacza, że nie ma możliwości nawiązywania połączeń sieciowych! Najczęstszą przyczyną takiego stanu jest niesprawny kabel Ethernet. Kable powinny być sprawdzone za pomocą dedykowanego testera.
