1 Multiroom Standard HD Poradnik dla Abonentów omawiający podstawowe sposoby łączenia i konfiguracji dekoderów.

2 Spis treści. Multiroom Standard HD opis usługi. 3. Wstęp. 3.2 Wymagania Instalacyjne. 3.3 Aktywacja 3 2. Sposoby połączenia sieciowego dekoderów Podłączenie do istniejącej sieci internetowej Stworzenie sieci w celu połączenia dekoderów (bez dostępu do internetu) Konfiguracja połączenia sieciowego w menu dekoderów Konfiguracja automatyczna ustawień sieciowych. 8 A. Dekoder główny (ITI-5720SX) konfiguracja sieci. 8 B. Dekoder dodatkowy (ITI-5800S) konfiguracja sieci Konfiguracja ręczna ustawień sieciowych. 2 A. Zasady wyboru adresów sieciowych. 2 B. Dekoder główny (ITI-5720SX) konfiguracja sieci. 2 C. Dekoder dodatkowy (ITI-5800S) konfiguracja sieci Informacje uzupełniające Zastosowanie adaptera WiFi WNCE A. Wstęp. 7 B. Najważniejsze cechy. 7 C. Podłączenie i konfiguracja adaptera Kabel Ethernet prosty, a skrosowany. 9

3 . Multiroom Standard HD opis usługi.. WSTĘP Usługa Multiroom Standard HD umożliwia oglądanie różnych kanałów telewizyjnych nawet na 6 telewizorach jednocześnie. To jeden, wspólny zestaw instalacji satelitarnej dla wszystkich dekoderów HD, w tym jednego dekodera z cyfrową nagrywarką, które zapewniają wyświetlanie programów w najlepszej jakości. Abonent posiada dostęp do kanałów liniowych, pakietów platformy n oraz usług dodatkowych, takich jak HBO. Usługa umożliwia także dostęp do kolekcji VOD, ale jedynie z poziomu dekodera HD z cyfrową nagrywarką. Zestaw Multiroom Standard HD to dekoder główny (turbodekoder HD z cyfrową nagrywarką) oraz do 5 dekoderów dodatkowych (dekoder HD). Dekodery dodatkowe pobierają autoryzację od dekodera głównego. Dlatego też do prawidłowego działania usługi ważne jest połączenie dekoderów siecią Ethernet..2. WYMAGANIA INSTALACYJNE Dekodery oprócz podłączenia telewizorów wymagają następujących połączeń :. Doprowadzenia osobnych sygnałów z anteny satelitarnej do każdego z dekoderów (do dekodera głównego zalecamy podłączenie dwóch sygnałów) 2. Połączenia dekoderów siecią Ethernet. Ad. Ad. 2 Standardowy zestaw antenowy można przystosować do obsłużenia większej liczby dekoderów instalując konwerter z odpowiednią ilością wyjść. Wyjścia konwertera łączymy kablami koncentrycznymi z wejściami antenowymi dekoderów. Łączenie dekoderów siecią Ethernet jest nowym elementem w telewizji satelitarnej. Ten poradnik opisuje sposoby łączenia oraz zasady konfiguracji dekoderów..3 AKTYWACJA Aktywację usługi Multiroom Standard HD przeprowadza się w dwóch etapach: A. Pierwszy etap aktywacji: dekodery uruchamiają swoje podstawowe funkcje. B. Drugi etap aktywacji: dekodery uzyskują dostęp do usługi Multiroom Standard HD (pojawia się zakładka Multiroom Standard HD na dekoderze głównym a dekodery dodatkowe zostają przypisane do Grupy 02). Aby zakończyć aktywację i uruchomić usługę należy połączyć dekodery w sieć Ethernet, co opisane jest szczegółowo w rozdziale 2. 3

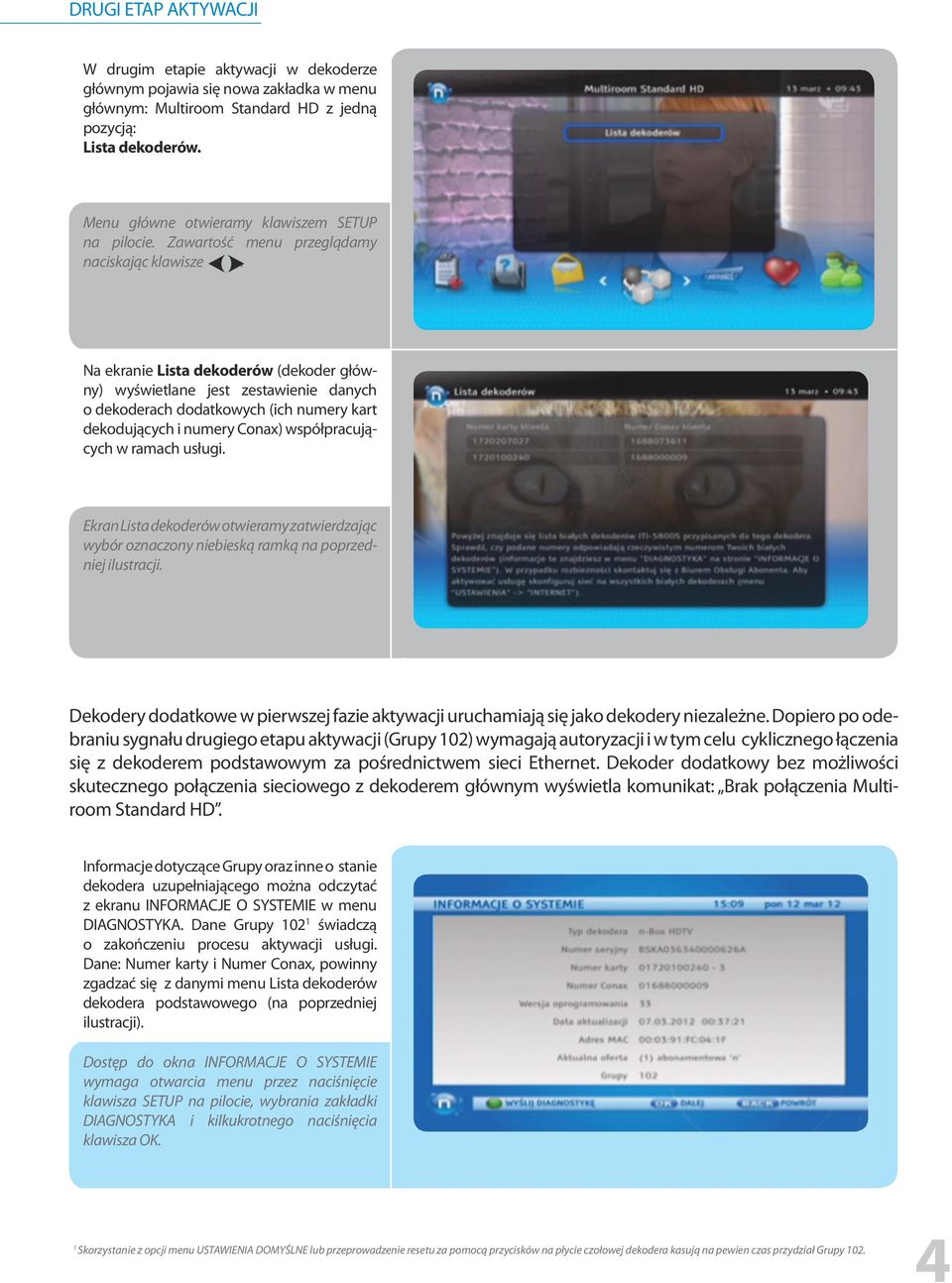

4 DRUGI ETAP AKTYWACJI W drugim etapie aktywacji w dekoderze głównym pojawia się nowa zakładka w menu głównym: Multiroom Standard HD z jedną pozycją: Lista dekoderów. Menu główne otwieramy klawiszem SETUP na pilocie. Zawartość menu przeglądamy naciskając klawisze. Na ekranie Lista dekoderów (dekoder główny) wyświetlane jest zestawienie danych o dekoderach dodatkowych (ich numery kart dekodujących i numery Conax) współpracujących w ramach usługi. Ekran Lista dekoderów otwieramy zatwierdzając wybór oznaczony niebieską ramką na poprzedniej ilustracji. Dekodery dodatkowe w pierwszej fazie aktywacji uruchamiają się jako dekodery niezależne. Dopiero po odebraniu sygnału drugiego etapu aktywacji (Grupy 02) wymagają autoryzacji i w tym celu cyklicznego łączenia się z dekoderem podstawowym za pośrednictwem sieci Ethernet. Dekoder dodatkowy bez możliwości skutecznego połączenia sieciowego z dekoderem głównym wyświetla komunikat: Brak połączenia Multiroom Standard HD. Informacje dotyczące Grupy oraz inne o stanie dekodera uzupełniającego można odczytać z ekranu INFORMACJE O SYSTEMIE w menu DIAGNOSTYKA. Dane Grupy 02 świadczą o zakończeniu procesu aktywacji usługi. Dane: Numer karty i Numer Conax, powinny zgadzać się z danymi menu Lista dekoderów dekodera podstawowego (na poprzedniej ilustracji). Dostęp do okna INFORMACJE O SYSTEMIE wymaga otwarcia menu przez naciśnięcie klawisza SETUP na pilocie, wybrania zakładki DIAGNOSTYKA i kilkukrotnego naciśnięcia klawisza OK. Skorzystanie z opcji menu USTAWIENIA DOMYŚLNE lub przeprowadzenie resetu za pomocą przycisków na płycie czołowej dekodera kasują na pewien czas przydział Grupy 02. 4

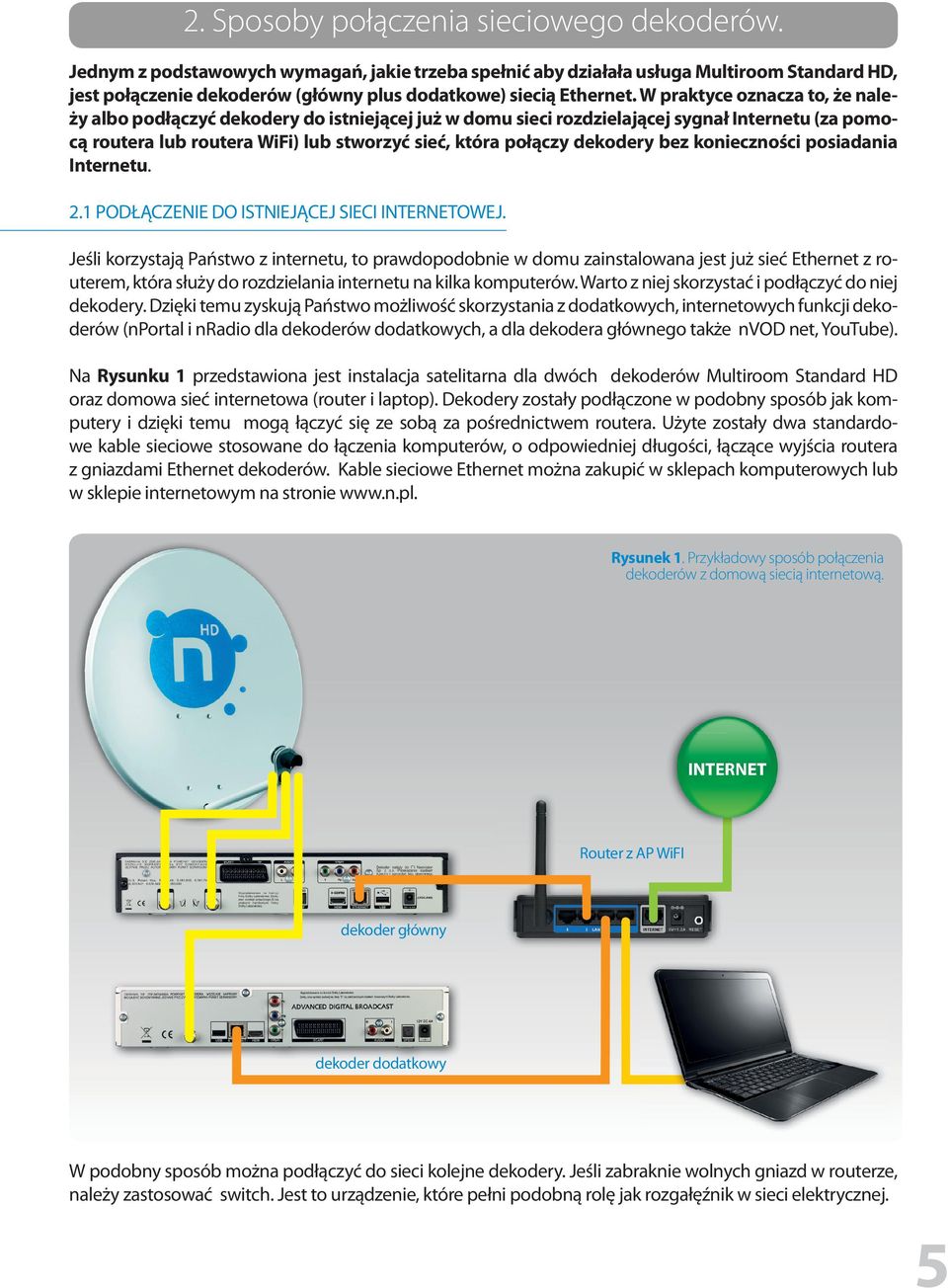

5 2. Sposoby połączenia sieciowego dekoderów. Jednym z podstawowych wymagań, jakie trzeba spełnić aby działała usługa Multiroom Standard HD, jest połączenie dekoderów (główny plus dodatkowe) siecią Ethernet. W praktyce oznacza to, że należy albo podłączyć dekodery do istniejącej już w domu sieci rozdzielającej sygnał Internetu (za pomocą routera lub routera WiFi) lub stworzyć sieć, która połączy dekodery bez konieczności posiadania Internetu. 2. PODŁĄCZENIE DO ISTNIEJĄCEJ SIECI INTERNETOWEJ. Jeśli korzystają Państwo z internetu, to prawdopodobnie w domu zainstalowana jest już sieć Ethernet z routerem, która służy do rozdzielania internetu na kilka komputerów. Warto z niej skorzystać i podłączyć do niej dekodery. Dzięki temu zyskują Państwo możliwość skorzystania z dodatkowych, internetowych funkcji dekoderów (nportal i nradio dla dekoderów dodatkowych, a dla dekodera głównego także nvod net, YouTube). Na Rysunku przedstawiona jest instalacja satelitarna dla dwóch dekoderów Multiroom Standard HD oraz domowa sieć internetowa (router i laptop). Dekodery zostały podłączone w podobny sposób jak komputery i dzięki temu mogą łączyć się ze sobą za pośrednictwem routera. Użyte zostały dwa standardowe kable sieciowe stosowane do łączenia komputerów, o odpowiedniej długości, łączące wyjścia routera z gniazdami Ethernet dekoderów. Kable sieciowe Ethernet można zakupić w sklepach komputerowych lub w sklepie internetowym na stronie Rysunek. Przykładowy sposób połączenia dekoderów z domową siecią internetową. Router z AP WiFI dekoder główny dekoder dodatkowy W podobny sposób można podłączyć do sieci kolejne dekodery. Jeśli zabraknie wolnych gniazd w routerze, należy zastosować switch. Jest to urządzenie, które pełni podobną rolę jak rozgałęźnik w sieci elektrycznej. 5

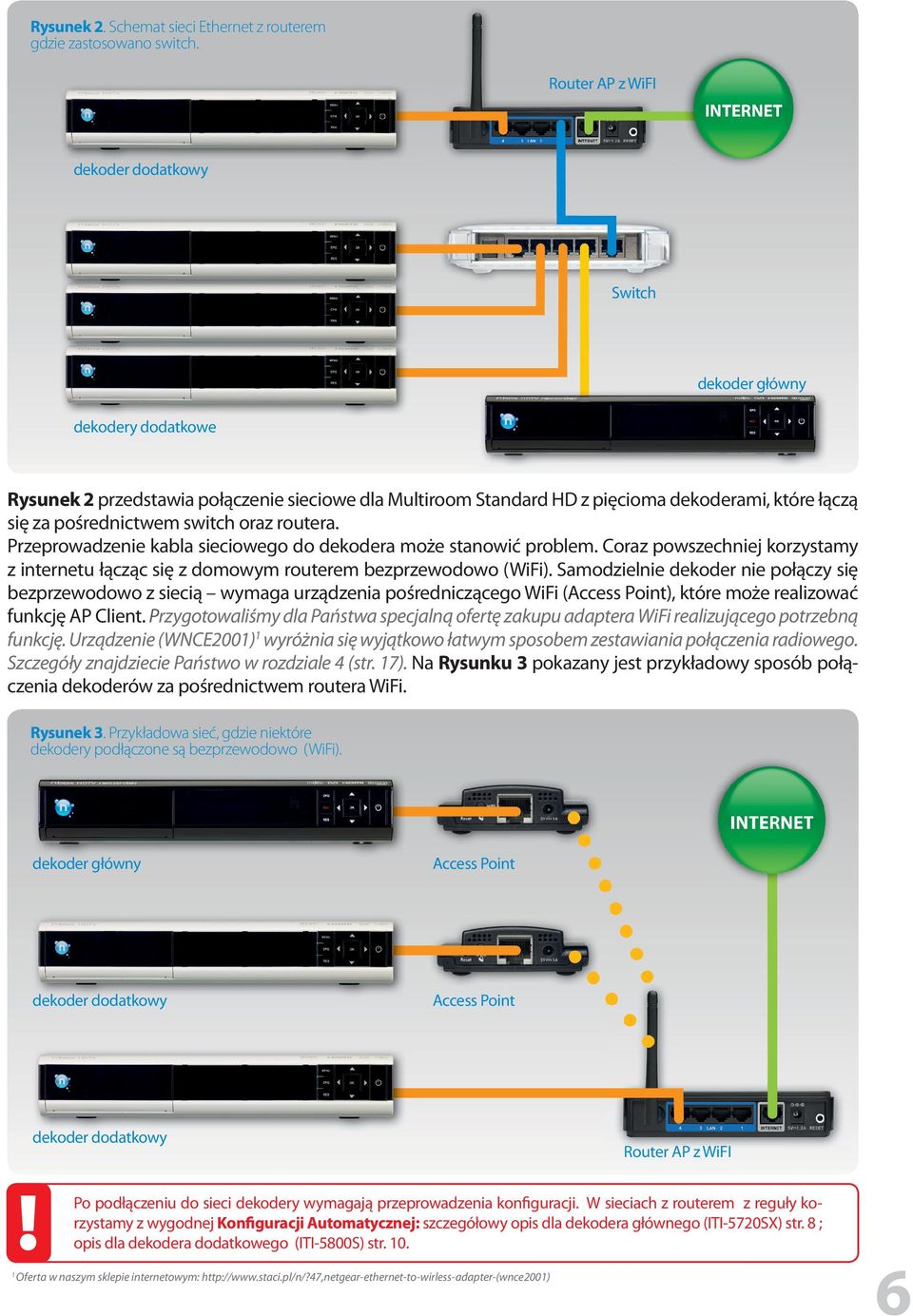

6 Rysunek 2. Schemat sieci Ethernet z routerem gdzie zastosowano switch. Router AP z WiFI dekoder dodatkowy Switch dekoder główny dekodery dodatkowe Rysunek 2 przedstawia połączenie sieciowe dla Multiroom Standard HD z pięcioma dekoderami, które łączą się za pośrednictwem switch oraz routera. Przeprowadzenie kabla sieciowego do dekodera może stanowić problem. Coraz powszechniej korzystamy z internetu łącząc się z domowym routerem bezprzewodowo (WiFi). Samodzielnie dekoder nie połączy się bezprzewodowo z siecią wymaga urządzenia pośredniczącego WiFi (Access Point), które może realizować funkcję AP Client. Przygotowaliśmy dla Państwa specjalną ofertę zakupu adaptera WiFi realizującego potrzebną funkcję. Urządzenie (WNCE200) wyróżnia się wyjątkowo łatwym sposobem zestawiania połączenia radiowego. Szczegóły znajdziecie Państwo w rozdziale 4 (str. 7). Na Rysunku 3 pokazany jest przykładowy sposób połączenia dekoderów za pośrednictwem routera WiFi. Rysunek 3. Przykładowa sieć, gdzie niektóre dekodery podłączone są bezprzewodowo (WiFi). dekoder główny Access Point dekoder dodatkowy Access Point dekoder dodatkowy Router AP z WiFI! Po podłączeniu do sieci dekodery wymagają przeprowadzenia konfiguracji. W sieciach z routerem z reguły korzystamy z wygodnej Konfiguracji Automatycznej: szczegółowy opis dla dekodera głównego (ITI-5720SX) str. 8 ; opis dla dekodera dodatkowego (ITI-5800S) str. 0. Oferta w naszym sklepie internetowym: 6

7 2.2 Stworzenie sieci w celu połączenia dekoderów (sieć bez dostępu do internetu). Dla zapewnienia połączenia między dekoderami router nie musi być podłączony do internetu. W takim przypadku, aby uruchomić usługę Multiroom Standard HD, należy połączyć ze sobą dekodery za pomocą kabli sieciowych. Jeżeli w usłudze Multiroom Standard HD mają być używane tylko 2 dekodery, najprostszym rozwiązaniem jest bezpośrednie połączenie gniazdek Ethernet dekoderów za pomocą specjalnie przygotowanego kabla sieciowego (w wykonaniu z przeplotem, albo inaczej skrosowanym). Przykład takiego połączenia ilustruje Rysunek 4. Rysunek 4. Bezpośrednie połączenie dekoderów. dekoder główny dekoder dodatkowy kabel skrosowany Przy większej ilości dekoderów niż 2, konieczne jest zastosowanie switcha, jak na Rysunku 5. W tym przypadku do połączenia dekoderów ze switchem korzystamy ze standardowych kabli Ethernet (tzw. prostych) Rysunek 5. Połączenie sieciowe czterech dekoderów za pośrednictwem switcha. Switch dekoder główny dekodery dodatkowe! W obu wymienionych przypadkach ustawienia sieciowe w dekoderach należy uaktywnić korzystając z opcji Konfiguracja Ręczna: szczegółowy opis dla dekodera głównego (ITI-5720SX) str. 2; opis dla dekodera dodatkowego (ITI-5800S) str. 4. Dla nie więcej niż czterech dekoderów warto rozważyć zastosowanie routera zamiast switcha. Zaletą routera jest wbudowany serwer DHCP, co zwalnia użytkownika od konieczności wpisywania do dekoderów adresów IP niezbędnych do komunikacji w sieci - wystarczy wygodna Konfiguracja Automatyczna. Z reguły router posiada 4 wyjścia. 7

8 3. Konfiguracja połączenia sieciowego w menu dekoderów. W zależności od wybranego sposobu połączenia dekoderów aktywujemy połączenia sieciowe w dekoderach korzystając z opcji Konfiguracja Automatyczna lub Konfiguracja Ręczna. W sieci z routerem konfigurujemy połączenie według opcji Konfiguracja Automatyczna, a potrzebny zestaw adresów dekoder pobiera z serwera DHCP, w który wyposażony jest router. W wyjątkowych przypadkach zachodzi konieczność skorzystania z opcji Konfiguracja Ręczna przy obecności routera w sieci. Przy opcji Konfiguracja Ręczna należy ustalić właściwy zestaw adresów sieciowych (str. 2) oraz wpisać je ręcznie w menu każdego dekodera. 3. KONFIGURACJA AUTOMATYCZNA USTAWIEŃ SIECIOWYCH. A. Dekoder główny (ITI-5720SX) konfiguracja automatyczna sieci. Proces konfiguracji rozpoczynamy otwierając menu przez naciśnięcie klawisza SETUP na pilocie. Odnajdujemy zakładkę Instalacja korzystając z klawiszy. Następnie używając klawiszy ustawiamy kursor (niebieską ramkę) na opcji Ustawienia Sieci i naciskamy klawisz OK. Kursor (niebieska ramka) ustawiamy na opcji Konfiguracja Automatyczna i naciskamy klawisz OK. Praktycznie każdy router wyposażony jest w serwer DHCP. 8

9 Dekoder informuje o przeprowadzanej konfiguracji połączenia. W tym czasie łączy się routerem (serwerem DHCP), który udostępnia dekoderowi adresy potrzebne do komunikacji w sieci Ethernet. Dekoder informuje o prowadzonym teście polegającym na próbie połączenia z wybranymi stronami internetowymi. Komunikat informuje o pozytywnym wyniku testów. Należy zaakceptować ustawienia sieciowe naciskając klawisz OK na pilocie. W ten sposób została sprawdzona część trasy łączącej dekoder główny z dekoderami dodatkowymi (dekoder <--> router). Konfiguracja Automatyczna została zakończona. Można już zamknąć menu naciskając klawisz n na pilocie. 9

10 B. Dekoder dodatkowy (ITI-5800S) konfiguracja automatyczna sieci. Proces konfiguracji rozpoczynamy otwierając menu klawiszem SETUP na pilocie. Następnie używając klawiszy ustawiamy kursor (białą ramkę) na opcji USTAWIENIA. Zatwierdzamy wybór naciskając klawisz OK. Do zmiany ustawień konfiguracyjnych dekodera konieczne jest wprowadzenie PIN. Domyślnie jest to sekwencja klawiszy : Następnie używając klawiszy ustawiamy kursor (białą ramkę) na opcji INTERNET i zatwierdzamy wybór naciskając klawisz OK. 0

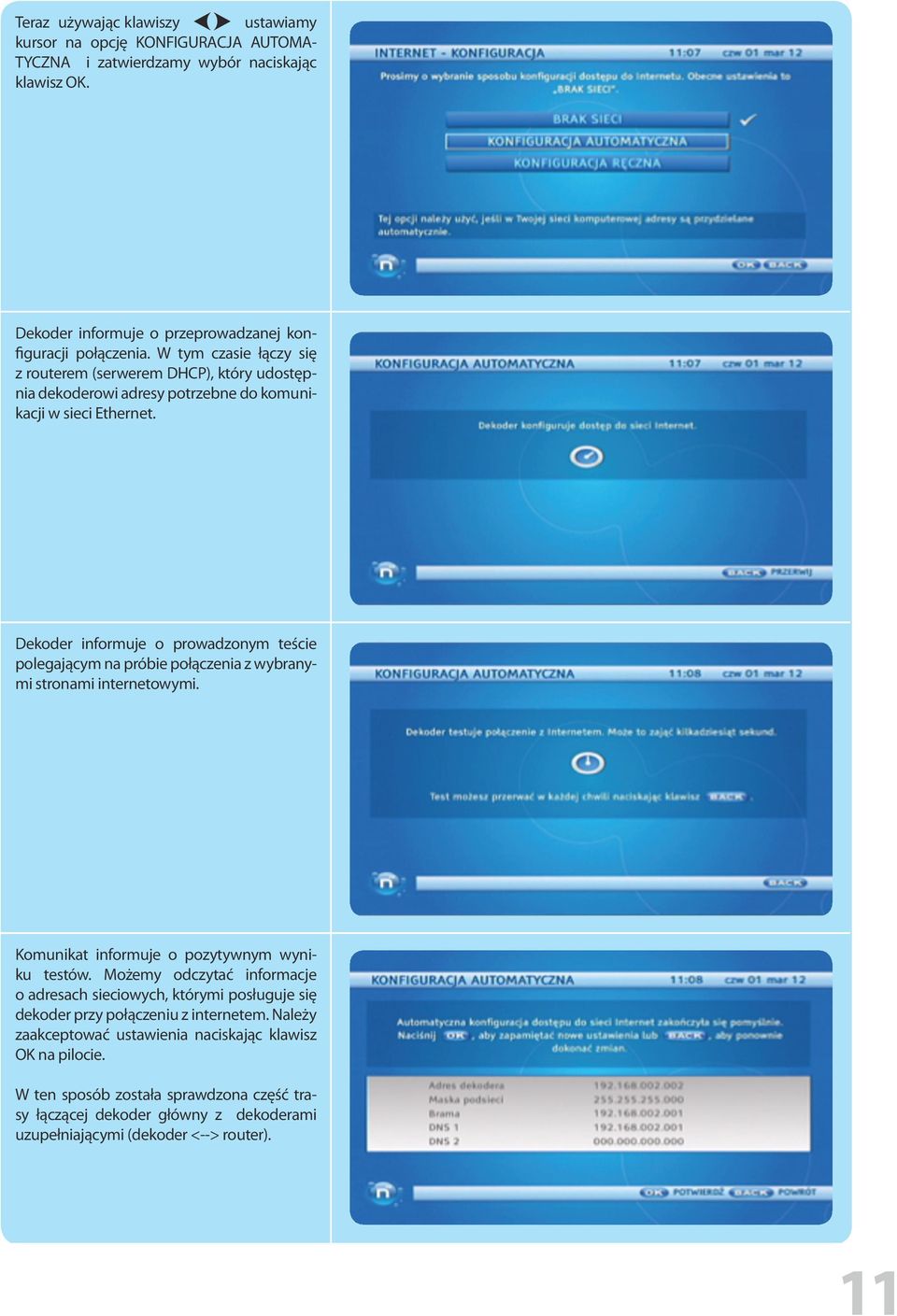

11 Teraz używając klawiszy ustawiamy kursor na opcję KONFIGURACJA AUTOMA- TYCZNA i zatwierdzamy wybór naciskając klawisz OK. Dekoder informuje o przeprowadzanej konfiguracji połączenia. W tym czasie łączy się z routerem (serwerem DHCP), który udostępnia dekoderowi adresy potrzebne do komunikacji w sieci Ethernet. Dekoder informuje o prowadzonym teście polegającym na próbie połączenia z wybranymi stronami internetowymi. Komunikat informuje o pozytywnym wyniku testów. Możemy odczytać informacje o adresach sieciowych, którymi posługuje się dekoder przy połączeniu z internetem. Należy zaakceptować ustawienia naciskając klawisz OK na pilocie. W ten sposób została sprawdzona część trasy łączącej dekoder główny z dekoderami uzupełniającymi (dekoder <--> router).

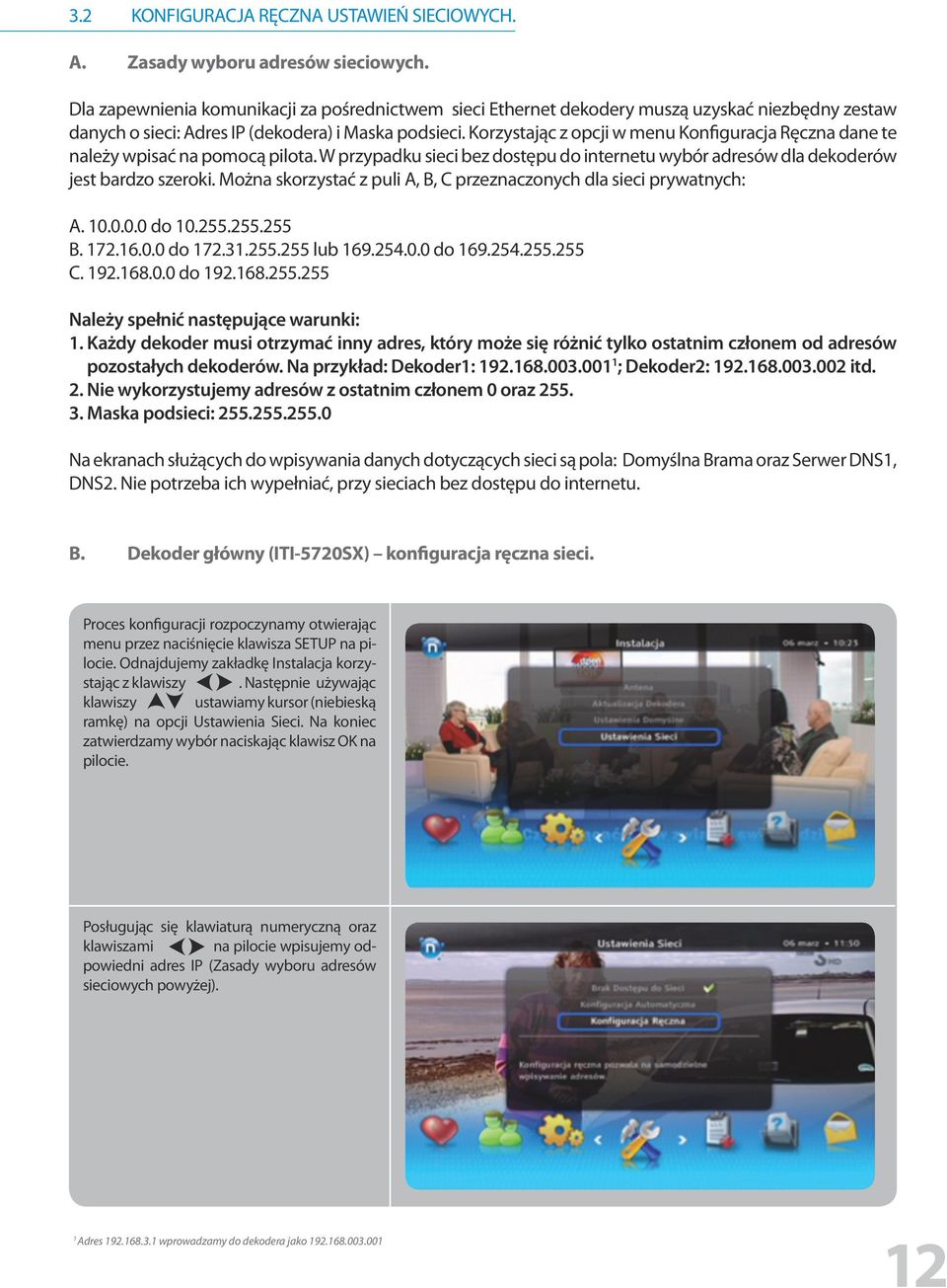

12 3.2 KONFIGURACJA RĘCZNA USTAWIEŃ SIECIOWYCH. A. Zasady wyboru adresów sieciowych. Dla zapewnienia komunikacji za pośrednictwem sieci Ethernet dekodery muszą uzyskać niezbędny zestaw danych o sieci: Adres IP (dekodera) i Maska podsieci. Korzystając z opcji w menu Konfiguracja Ręczna dane te należy wpisać na pomocą pilota. W przypadku sieci bez dostępu do internetu wybór adresów dla dekoderów jest bardzo szeroki. Można skorzystać z puli A, B, C przeznaczonych dla sieci prywatnych: A do B do lub do C do Należy spełnić następujące warunki:. Każdy dekoder musi otrzymać inny adres, który może się różnić tylko ostatnim członem od adresów pozostałych dekoderów. Na przykład: Dekoder: ; Dekoder2: itd. 2. Nie wykorzystujemy adresów z ostatnim członem 0 oraz Maska podsieci: Na ekranach służących do wpisywania danych dotyczących sieci są pola: Domyślna Brama oraz Serwer DNS, DNS2. Nie potrzeba ich wypełniać, przy sieciach bez dostępu do internetu. B. Dekoder główny (ITI-5720SX) konfiguracja ręczna sieci. Proces konfiguracji rozpoczynamy otwierając menu przez naciśnięcie klawisza SETUP na pilocie. Odnajdujemy zakładkę Instalacja korzystając z klawiszy. Następnie używając klawiszy ustawiamy kursor (niebieską ramkę) na opcji Ustawienia Sieci. Na koniec zatwierdzamy wybór naciskając klawisz OK na pilocie. Posługując się klawiaturą numeryczną oraz klawiszami na pilocie wpisujemy odpowiedni adres IP (Zasady wyboru adresów sieciowych powyżej). Adres wprowadzamy do dekodera jako

13 Posługując się klawiaturą numeryczną oraz klawiszami na pilocie wpisujemy odpowiedni adres IP (Zasady wyboru adresów sieciowych na str. 2). Przesuwamy kursor na pozycję niżej i wpisujemy dane dla Maska Podsieci: Pozostałych pozycji nie wypełniamy. Mają one znaczenie tylko przy połączeniu dekodera z internetem. Po wpisaniu danych, używając klawiszy przesuwamy kursor na pozycję Test i zatwierdzamy naciskając klawisz OK. Dekoder informuje o prowadzonym teście, który polega na próbie połączenia z wybranymi stronami internetowymi. 3

14 Ponieważ w sieci, której dotyczy konfiguracja dekodera nie ma połączenia z internetem, to wynik testu jest negatywny. Mimo tego dekodery mogą łączyć się miedzy sobą. Zatwierdzamy więc ustawienia naciskając klawisz OK na pilocie. Ustawienia sieciowe dekodera zostały zmienione. Można zamknąć menu naciskając klawisz n na pilocie. C. Dekoder dodatkowy (ITI-5800S) konfiguracja ręczna sieci. Proces konfiguracji rozpoczynamy otwierając menu przez naciśnięcie klawisza SETUP na pilocie. Następnie, używając klawiszy, ustawiamy kursor (białą ramkę) na opcji USTA- WIENIA i zatwierdzamy wybór naciskając klawisz OK. Do zmiany ustawień konfiguracyjnych dekodera konieczne jest wprowadzenie PIN. Domyślnie jest to sekwencja klawiszy :

15 Następnie używając klawiszy ustawiamy kursor (białą ramkę) na opcji INTERNET i zatwierdzamy wybór naciskając klawisz OK. Teraz używając klawiszy ustawiamy kursor (białą ramkę) na opcji KONFIGURACJA RĘCZNA i zatwierdzamy wybór naciskając klawisz OK. Posługując się klawiaturą numeryczną oraz klawiszami pilocie wpisujemy odpowiedni Adres dekodera. Jest on zależny od danych wprowadzonych w polu Adres IP dekodera głównego (str. 3). Adresy dekoderów muszą być różne, ale tylko w ostatnim członie (Zasady wyboru adresów sieciowych opisane są na str. 2). Przesuwamy kursor na pozycję niżej i wpisujemy dane o masce podsieci: Pozostałych pozycji nie wypełniamy. Mają one znaczenie, kiedy dekoder łączy się z internetem. 5

16 Dekoder informuje o prowadzonym teście polegającym na próbie nawiązania połączenia z wybranymi stronami internetowymi. W sytuacji kiedy sieć nie została przygotowana do połączenia dekodera do internetu, trzeba oczekiwać komunikatu takiej treści. Należy zaakceptować ustawienia sieciowe naciskając klawisz OK na pilocie. Po konfiguracji ustawień sieciowych rekomendujemy sprawdzenie informacji diagnostycznych prezentowanych przez dekoder dodatkowy w oknie USTAWIENIA SIECI. Dane Adres dekodera i Maska podsieci powinny być tam widoczne.! Dostęp do okna USTAWIENIA SIECI wymaga otwarcia menu przez naciśnięcie klawisza SETUP na pilocie, wybrania zakładki DIAGNOSTYKA i kilkukrotnego naciśnięcia klawisza OK. Błąd konfiguracji Wynik taki jak na ilustracji oznacza problem z siecią Ethernet. W takim stanie dekoder nie może korzystać z sieci i tym samym uzyskać autoryzacji wyświetli komunikat Brak połączenia Multiroom Standard HD. Najczęstszą przyczyną jest zastosowanie niewłaściwego rodzaju kabla Ethernet lub jego uszkodzenie. Więcej na temat kabli Ethernet prostych i skrosowanych - str. 9. Przy założeniu, że urządzenie po drugiej stronie kabla jest włączone 6

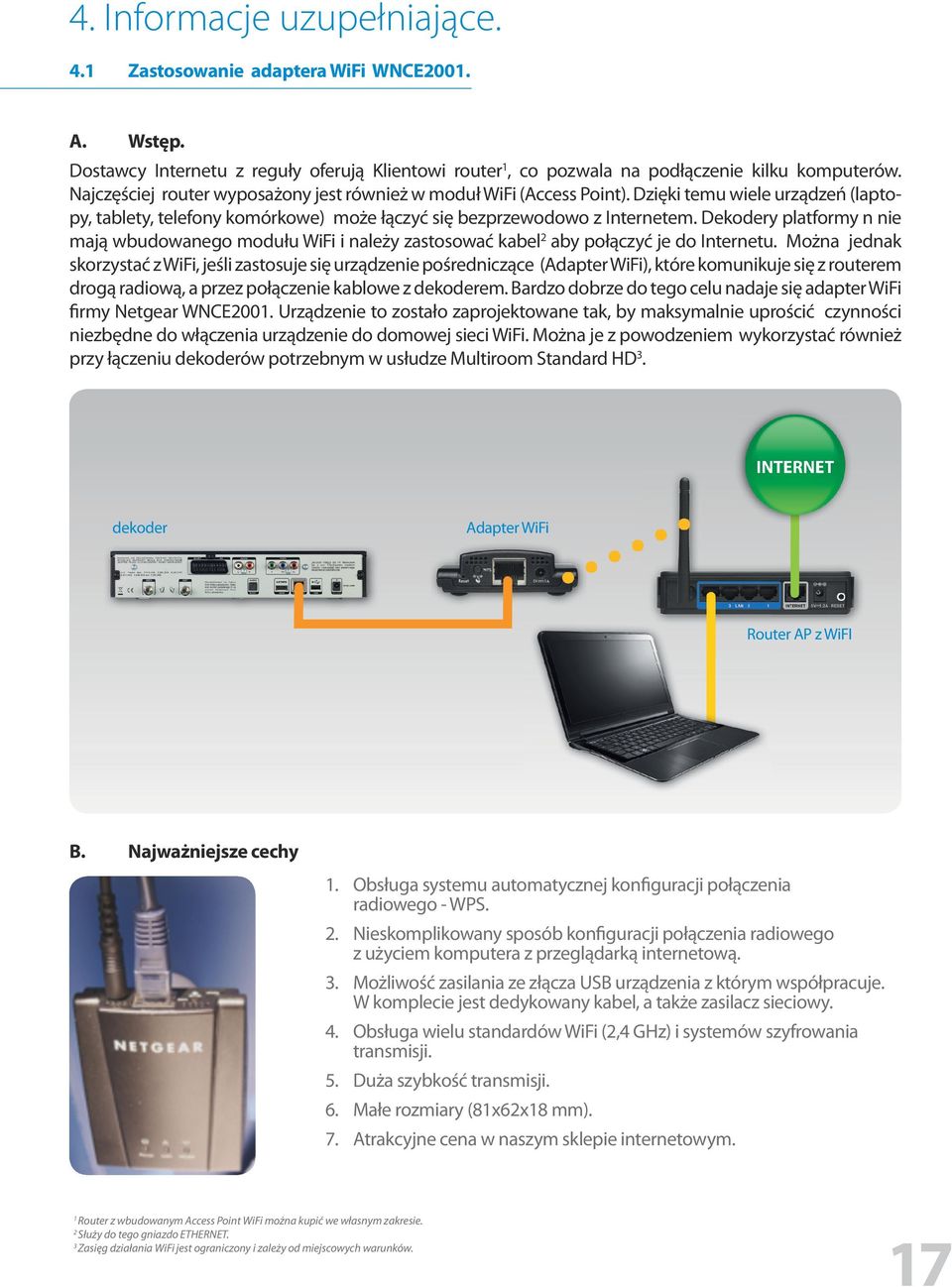

17 4. Informacje uzupełniające. 4. Zastosowanie adaptera WiFi WNCE200. A. Wstęp. Dostawcy Internetu z reguły oferują Klientowi router, co pozwala na podłączenie kilku komputerów. Najczęściej router wyposażony jest również w moduł WiFi (Access Point). Dzięki temu wiele urządzeń (laptopy, tablety, telefony komórkowe) może łączyć się bezprzewodowo z Internetem. Dekodery platformy n nie mają wbudowanego modułu WiFi i należy zastosować kabel 2 aby połączyć je do Internetu. Można jednak skorzystać z WiFi, jeśli zastosuje się urządzenie pośredniczące (Adapter WiFi), które komunikuje się z routerem drogą radiową, a przez połączenie kablowe z dekoderem. Bardzo dobrze do tego celu nadaje się adapter WiFi firmy Netgear WNCE200. Urządzenie to zostało zaprojektowane tak, by maksymalnie uprościć czynności niezbędne do włączenia urządzenie do domowej sieci WiFi. Można je z powodzeniem wykorzystać również przy łączeniu dekoderów potrzebnym w usłudze Multiroom Standard HD 3. dekoder Adapter WiFi Router AP z WiFI B. Najważniejsze cechy. Obsługa systemu automatycznej konfiguracji połączenia radiowego - WPS. 2. Nieskomplikowany sposób konfiguracji połączenia radiowego z użyciem komputera z przeglądarką internetową. 3. Możliwość zasilania ze złącza USB urządzenia z którym współpracuje. W komplecie jest dedykowany kabel, a także zasilacz sieciowy. 4. Obsługa wielu standardów WiFi (2,4 GHz) i systemów szyfrowania transmisji. 5. Duża szybkość transmisji. 6. Małe rozmiary (8x62x8 mm). 7. Atrakcyjne cena w naszym sklepie internetowym. Router z wbudowanym Access Point WiFi można kupić we własnym zakresie. 2 Służy do tego gniazdo ETHERNET. 3 Zasięg działania WiFi jest ograniczony i zależy od miejscowych warunków. 7

18 C. Podłączenie i konfiguracja adaptera. Adapter Netgear WNCE200 wyposażony jest w dwa gniazda, przycisk WPS, ukryty przycisk Reset oraz trzy diody LED sygnalizujące stan urządzenia (Power, LAN, WLAN). Zwracają uwagę niewielkie wymiary, co ułatwia instalację. Niewielki pobór prądu pozwala na zasilanie (gniazdo po prawej stronie) ze złącza USB dekodera. Dołączony jest odpowiedni kabel, a także zasilacz sieciowy pozwalający na zasilanie w standardowy sposób. Przy poprawnym zasilaniu dioda LED oznaczona Power świeci na zielono. Złącze na środku (LAN/WAN) służy do połączenia adaptera z dekoderem 2. O poprawnym połączeniu informuje zielony kolor diody oznaczonej LAN.. Konfiguracja WPS. Jeśli router, z którym ma połączyć się radiowo adapter, jest wyposażony w system WPS, to konfiguracja jest banalnie prosta. Należy nacisnąć przycisk WPS adaptera 3, a następnie routera 4. Urządzenia powinny wymienić dane potrzebne do prowadzenia komunikacji radiowej 5. Potwierdzeniem jest zaświecenie się diody oznaczonej WLAN Konfiguracja za pomocą komputera. Jeśli nie można skorzystać z metody, to należy przeprowadzać konfigurację z użyciem komputera wyposażonego w kartę sieciową. Podłączamy tam adapter kablem sieciowym i włączamy zasilanie. Jeśli w komputerze nie jest ustawione Uzyskaj adres IP automatycznie 7 w opcjach protokołu internetowego 8, włączamy tę opcję. Uruchamiamy przeglądarkę internetową i wprowadzamy adres: który otwiera menu konfiguracyjne adaptera. Tu wybieramy opcję Smart Wizard uruchamiającą kreator. W pierwszym kroku adapter wyszuka sieci WiFi znajdujące się zasięgu i wyświetli ich listę (A). Po wskazaniu nazwy 8 własnej sieci należy przejść do drugiego kroku (B) i wpisać używane hasło zabezpieczające komunikację w sieci. Po akceptacji urządzenie połączy się drogą radiową z routerem i wyświetlone zostaną podstawowe informacje o sieci WiFi. Urządzenie zapamiętuje ustawienia, więc konfigurację wystarczy przeprowadzić tylko jeden raz. O ile złącze USB nie jest wykorzystywane do innych celów. 2 Kabel sieciowy dołączony jest do urządzenia. 3 Przy podłączonym zasilaniu. 4 Kolejność zwykle nie ma znaczenia. 5 W tym informacje o szyfrowaniu transmisji. 6 Kolor zielony: połączenie bardzo dobre; kolor pomarańczowy: połączenie dobre; kolor czerwony: połączenie zbyt słabe. 7 Ustawienie najczęściej wykorzystywane, bo zapewnia automatyczną konfigurację. Start; Panel Sterowania; Połączenia Sieciowe i internetowe; Połączenia sieciowe prawym przyciskiem myszy otwieramy Własności aktywnego połączenia ; wskazujemy -> Protokół Internetowy (TCP/IP) i otwieramy kartę Własności. 8 SSID. 8

19 4.2 Kabel Ethernet prosty, a skrosowany. Kabel standardowy (prosty) standard: 00BASE T568B. Kable sieci Ethernet w wykonaniu skrosowanym (inaczej z przeplotem, a z angielska crossover) stosowane są rzadko. Decydując się na bezpośrednie połączenie dekoderów (Rysunek 4 na str. 7) należy taki kabel zamówić w firmie komputerowej, która dysponuje odpowiednimi materiałami: przewodem typu skrętka UTP (FTP), wtyczkami RJ-45, specjalistyczną zaciskarką, doświadczeniem oraz urządzeniem testującym. Zarówno kabale standardowe (proste) jak skrosowane wykonywane są w kilku standardach różniących się ułożeniem kolorowych par przewodów we wtyczkach. Porównując kolejność kolorów między wtyczkami z obu końców, można rozpoznać rodzaj kabla Ethernet. Po ustawieniu wtyczek jak na rysunku, przy kablu standardowym (prostym) ułożenie kolorów w lewej i prawej wtyczce jest identyczne. Przy kablach w wykonaniu skrosowanym takiej zgodności nie będzie. Parę stanowi żyła kolorowa oraz żyła biała z paskami tego koloru. Skrętka UTP składa się z 4 par. 9
