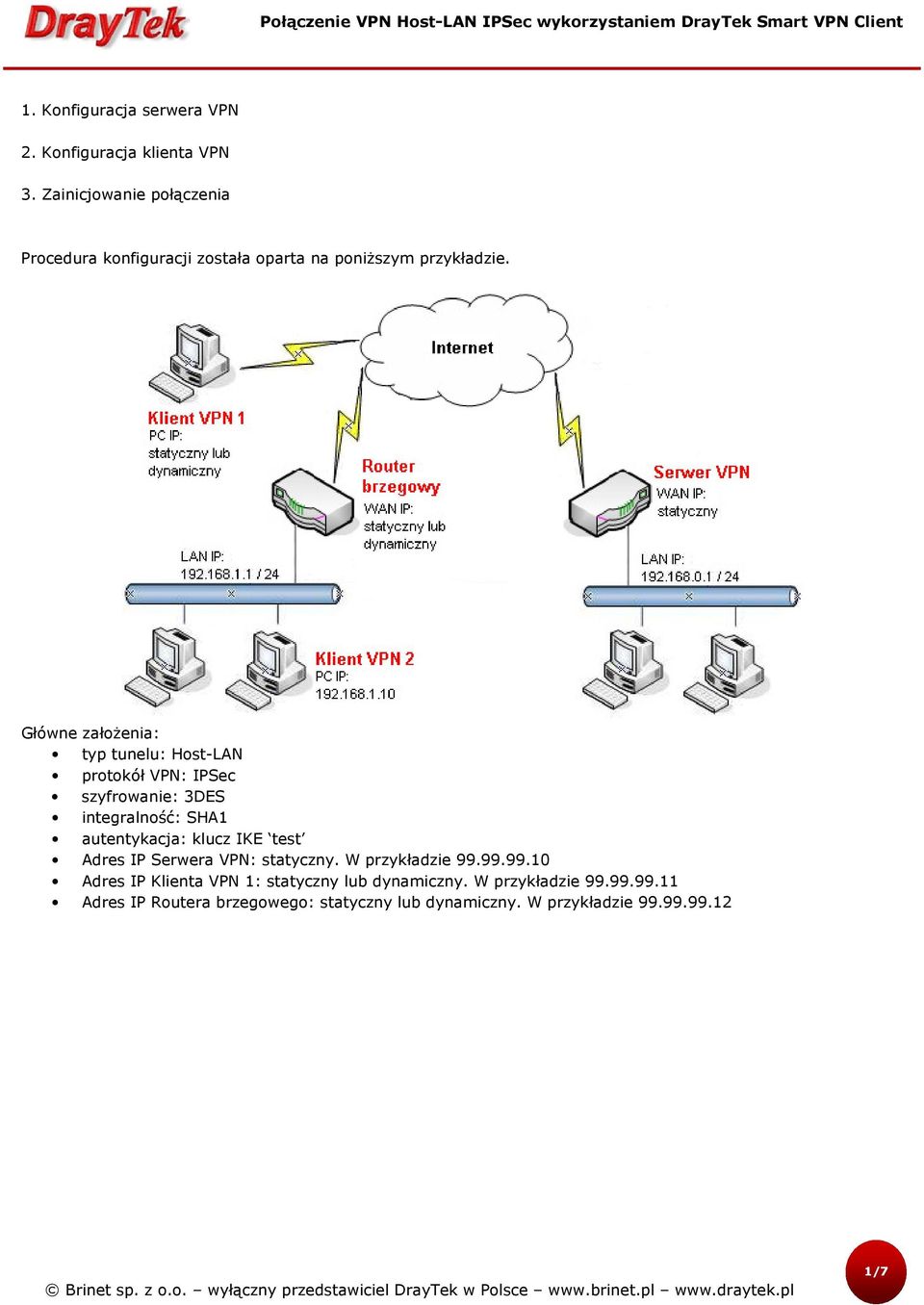

1 1. Konfiguracja serwera VPN 2. Konfiguracja klienta VPN 3. Zainicjowanie połączenia Procedura konfiguracji została oparta na poniższym przykładzie. Główne założenia: typ tunelu: Host-LAN protokół VPN: IPSec szyfrowanie: 3DES integralność: SHA1 autentykacja: klucz IKE test Adres IP Serwera VPN: statyczny. W przykładzie Adres IP Klienta VPN 1: statyczny lub dynamiczny. W przykładzie Adres IP Routera brzegowego: statyczny lub dynamiczny. W przykładzie /7

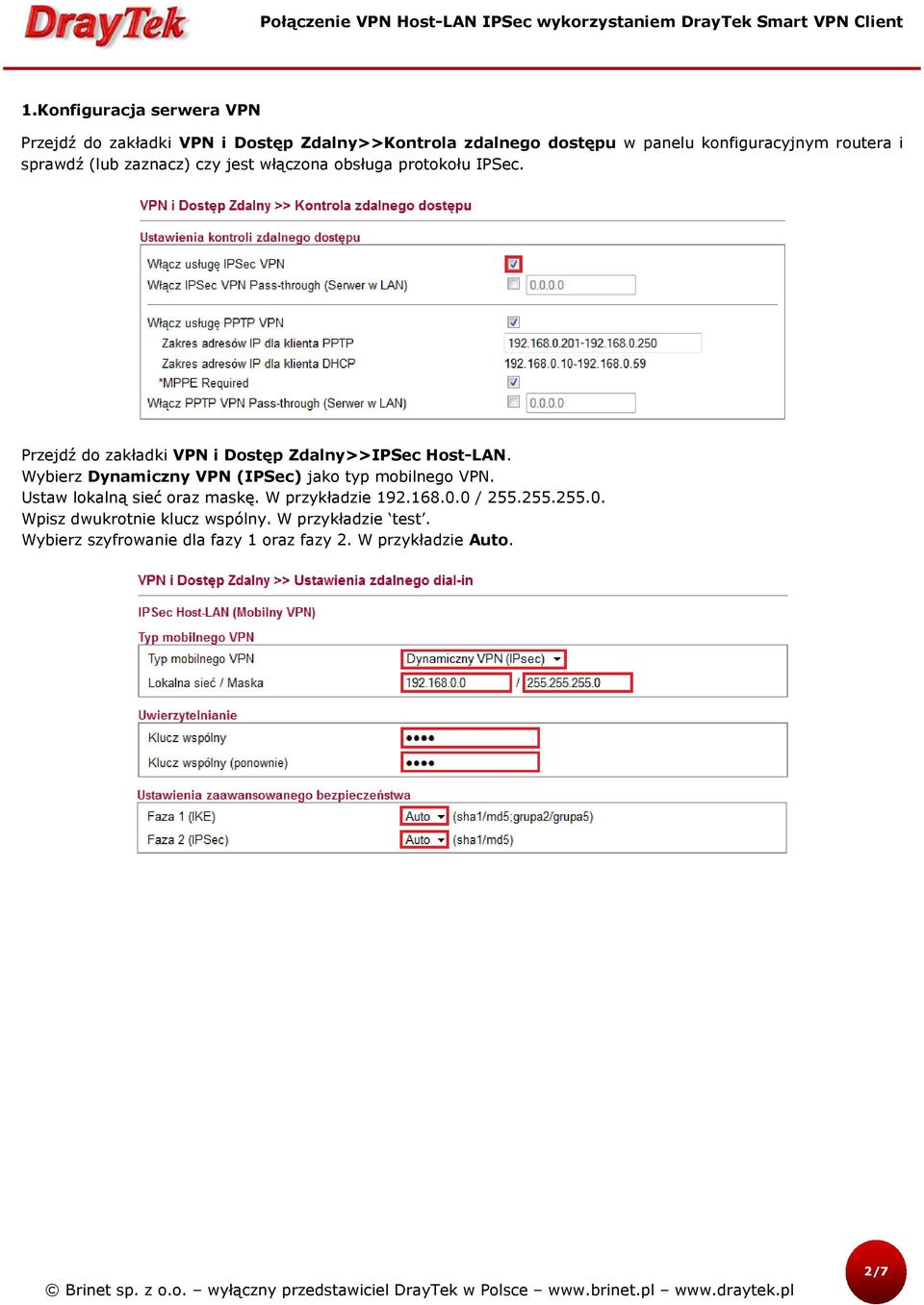

2 1.Konfiguracja serwera VPN Przejdź do zakładki VPN i Dostęp Zdalny>>Kontrola zdalnego dostępu w panelu konfiguracyjnym routera i sprawdź (lub zaznacz) czy jest włączona obsługa protokołu IPSec. Przejdź do zakładki VPN i Dostęp Zdalny>>IPSec Host-LAN. Wybierz Dynamiczny VPN (IPSec) jako typ mobilnego VPN. Ustaw lokalną sieć oraz maskę. W przykładzie / Wpisz dwukrotnie klucz wspólny. W przykładzie test. Wybierz szyfrowanie dla fazy 1 oraz fazy 2. W przykładzie Auto. 2/7

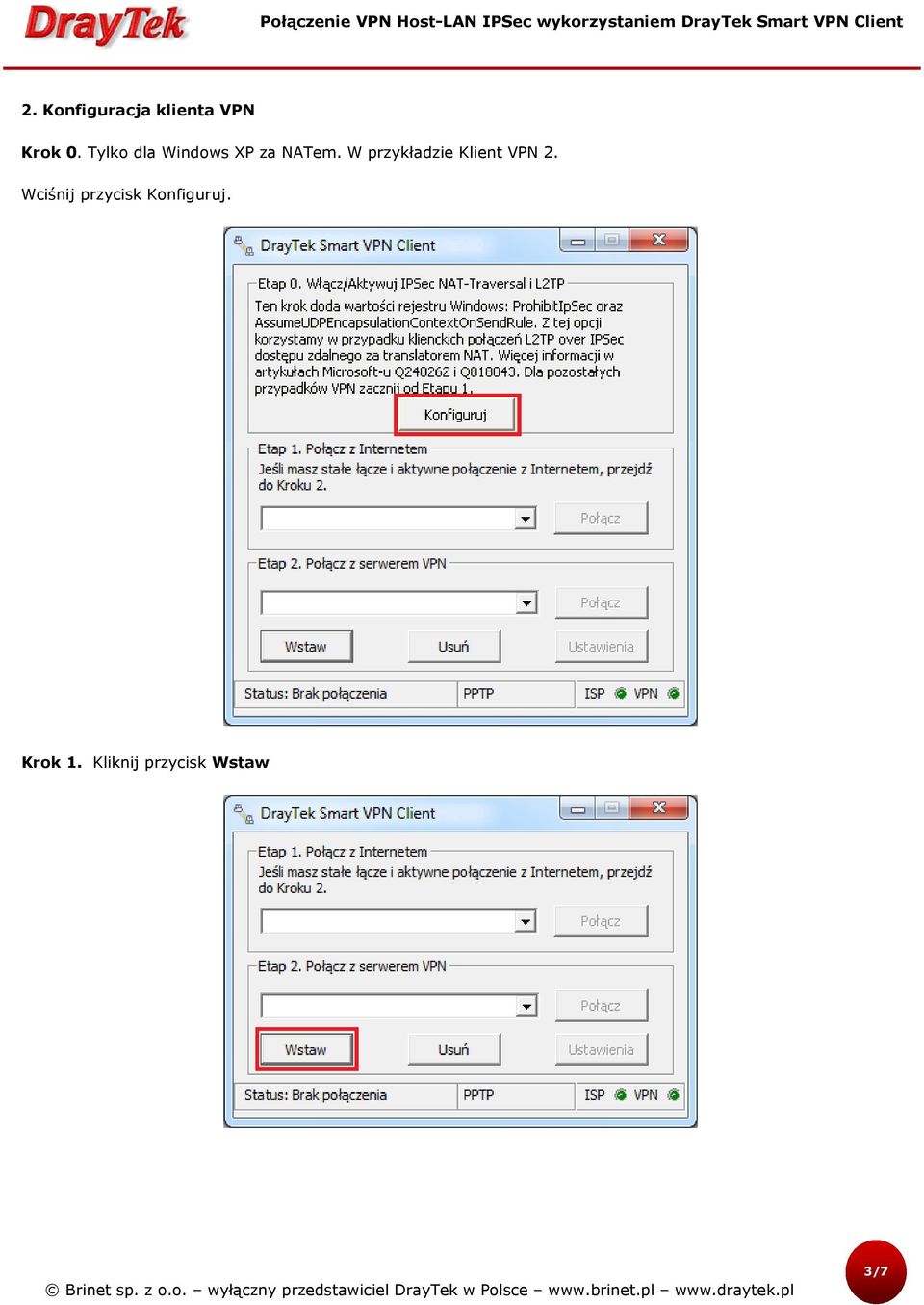

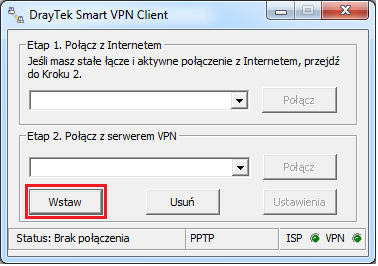

3 2. Konfiguracja klienta VPN Krok 0. Tylko dla Windows XP za NATem. W przykładzie Klient VPN 2. Wciśnij przycisk Konfiguruj. Krok 1. Kliknij przycisk Wstaw 3/7

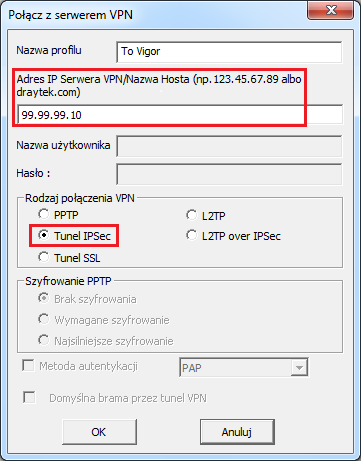

4 Krok 2. Wypełnij dane dotyczące adresu serwera i typu VPN: w polu Nazwa profilu wpisz dowolną nazwę dla połączeni np. To Vigor. w polu Adres IP Serwera/Nazwa Hosta wpisz adres IP routera, do którego zestawiasz tunel VPN, albo jego nazwę. W przykładzie adres IP serwera w polu Rodzaj połączenia VPN wybierz Tunel IPSec. kliknij OK, aby zapisać zmiany, po czym automatycznie pojawi się kolejne okno. 4/7

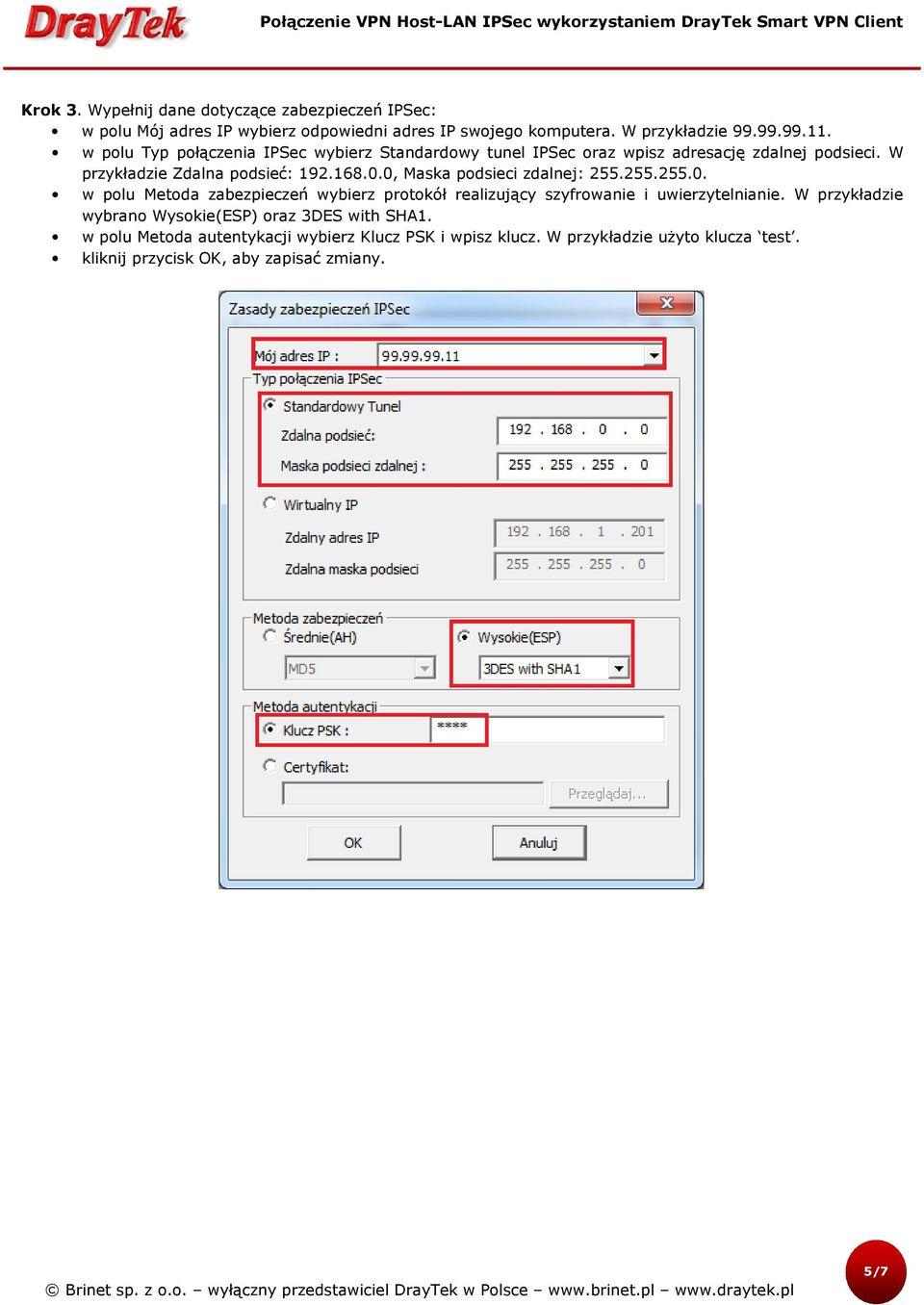

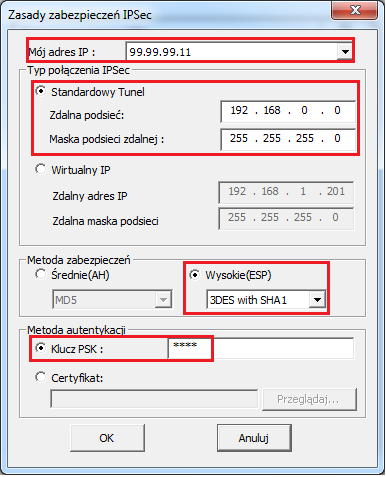

5 Krok 3. Wypełnij dane dotyczące zabezpieczeń IPSec: w polu Mój adres IP wybierz odpowiedni adres IP swojego komputera. W przykładzie w polu Typ połączenia IPSec wybierz Standardowy tunel IPSec oraz wpisz adresację zdalnej podsieci. W przykładzie Zdalna podsieć: , Maska podsieci zdalnej: w polu Metoda zabezpieczeń wybierz protokół realizujący szyfrowanie i uwierzytelnianie. W przykładzie wybrano Wysokie(ESP) oraz 3DES with SHA1. w polu Metoda autentykacji wybierz Klucz PSK i wpisz klucz. W przykładzie użyto klucza test. kliknij przycisk OK, aby zapisać zmiany. 5/7

6 3. Zainicjowanie połączenia Wybierz odpowiedni profil a następnie kliknij przycisk Aktywne. Dla standardowego tunelu IPSec zmieni się status na Aktywna polityka IPSec oraz zapali się zielone światełko przy polu VPN. 6/7

7 Aby obudzić tunel należy zainicjować dowolny ruch w kierunku routera. Wystarczy np. zwykły ping. Wybierz Menu Start a następnie Uruchom i wpisz cmd. Następnie wykonaj polecenie: ping adres_lan_serwera (w przykładzie serwer VPN posiada adres LAN ). Komunikat Negocjowanie zabezpieczeń IP świadczy o wymianie niezbędnych informacji do inicjacji tunelu. Po zainicjowaniu tunelu otrzymasz poprawną odpowiedź na ping świadczy ona o poprawnej komunikacji w tunelu VPN. O tym, czy tunel został zainicjowany, możesz również przekonać się wybierając VPN i Dostęp Zdalny>>Status Host-LAN (rysunek poniżej). Krzysztof Skowina Specjalista ds. rozwiązań sieciowych BRINET Sp. z o.o. 7/7
