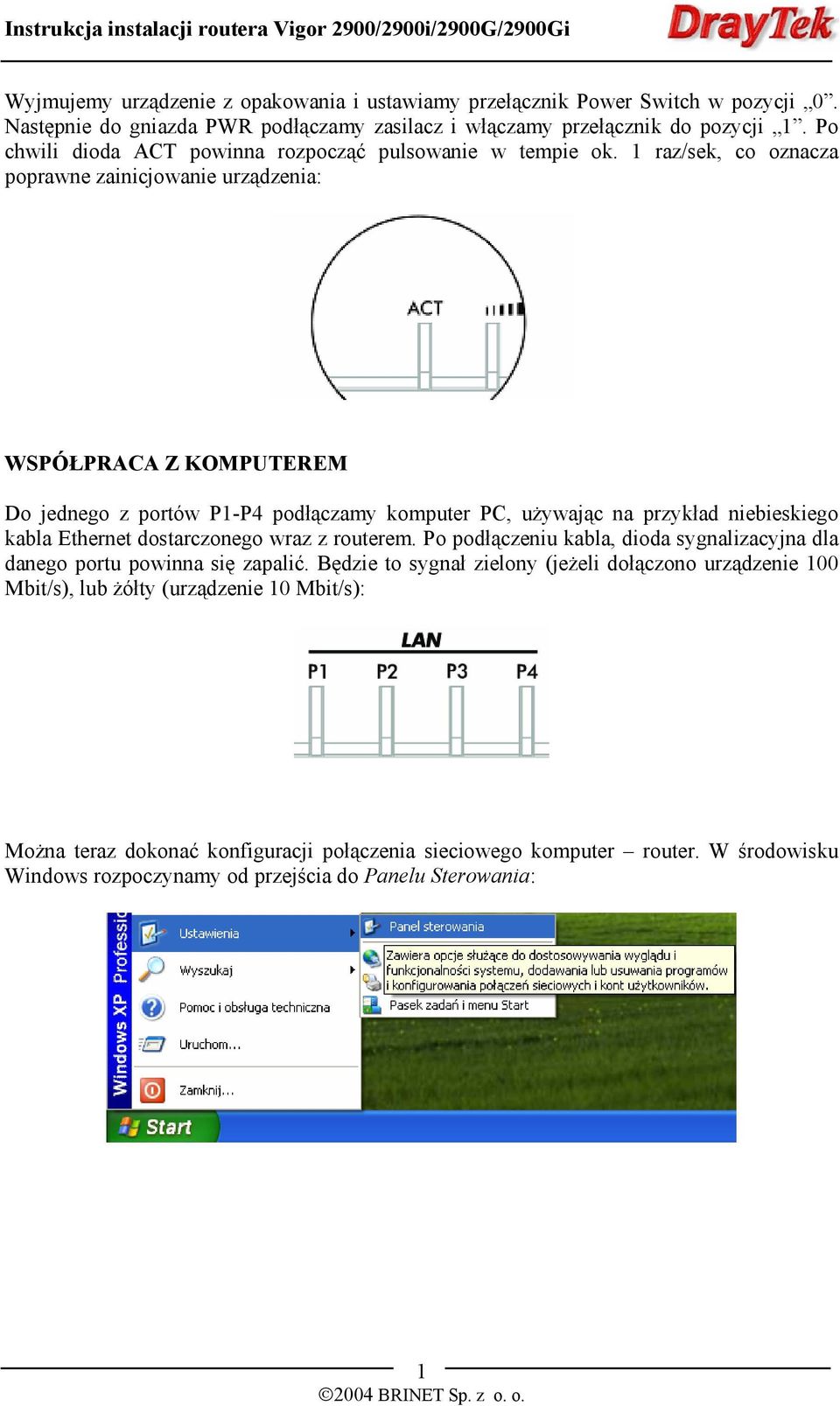

1 Wyjmujemy urządzenie z opakowania i ustawiamy przełącznik Power Switch w pozycji 0. Następnie do gniazda PWR podłączamy zasilacz i włączamy przełącznik do pozycji 1. Po chwili dioda ACT powinna rozpocząć pulsowanie w tempie ok. 1 raz/sek, co oznacza poprawne zainicjowanie urządzenia: WSPÓŁPRACA Z KOMPUTEREM Do jednego z portów P1-P4 podłączamy komputer PC, używając na przykład niebieskiego kabla Ethernet dostarczonego wraz z routerem. Po podłączeniu kabla, dioda sygnalizacyjna dla danego portu powinna się zapalić. Będzie to sygnał zielony (jeżeli dołączono urządzenie 100 Mbit/s), lub żółty (urządzenie 10 Mbit/s): Można teraz dokonać konfiguracji połączenia sieciowego komputer router. W środowisku Windows rozpoczynamy od przejścia do Panelu Sterowania: 1

1 raz/sek, co oznacza poprawne zainicjowanie urządzenia: WSPÓŁPRACA Z KOMPUTEREM Do jednego z portów P1-P4 podłączamy komputer PC, używając na przykład niebieskiego kabla Ethernet

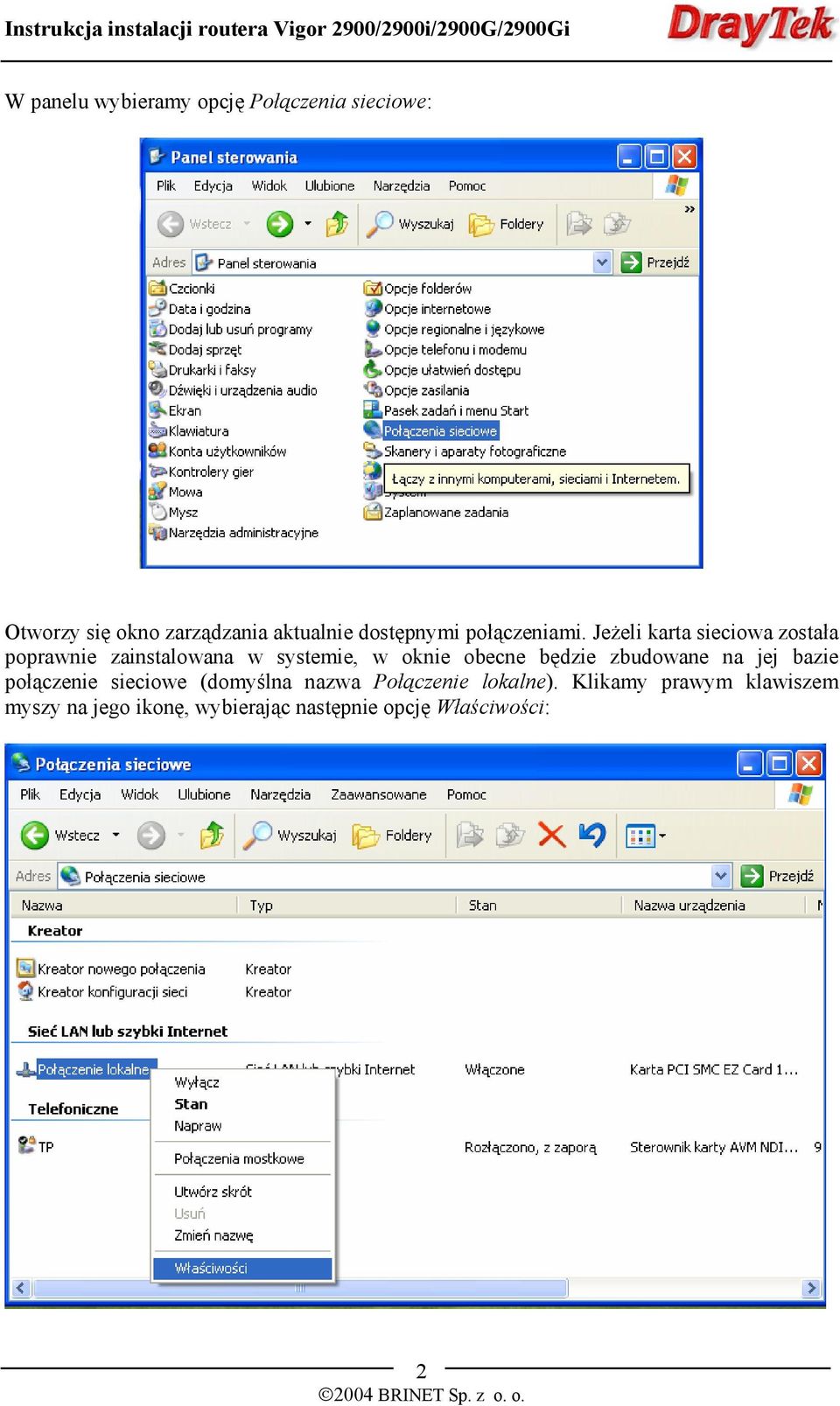

2 W panelu wybieramy opcję Połączenia sieciowe: Otworzy się okno zarządzania aktualnie dostępnymi połączeniami. Jeżeli karta sieciowa została poprawnie zainstalowana w systemie, w oknie obecne będzie zbudowane na jej bazie połączenie sieciowe (domyślna nazwa Połączenie lokalne). Klikamy prawym klawiszem myszy na jego ikonę, wybierając następnie opcję Właściwości: 2

Jeżeli karta sieciowa została poprawnie zainstalowana w systemie, w oknie obecne będzie

3 Otworzy się okno, w którym dostępne są m.in. elementy oprogramowania protokołów. Konfiguracji wymaga tutaj wyłącznie protokół TCP/IP, dlatego zaznaczamy właściwy składnik i wybieramy Właściwości (jak na rysunku). W obszarze właściwości protokołu TCP/IP wybieramy opcję automatycznego pozyskiwania adresu IP oraz adresów serwerów DNS (domyślna konfiguracja będzie miała taką właśnie postać i wówczas nic nie trzeba zmieniać). Następnie klikamy OK (nie Anuluj!) i następuje powrót do okna właściwości połączenia. Warto przed jego opuszczeniem zaznaczyć opcję Pokaż ikonę w obszarze powiadomień podczas połączenia, dzięki czemu możliwe będzie monitorowanie funkcjonowania połączenia (na pasku u dołu ekranu pojawi się ikona jego stanu). Zatwierdzamy ostatecznie wszystkie zmiany klikając OK. Ikona stanu połączenia po prawej stronie w dolnej części pulpitu wskazuje prędkość na odcinku komputer router: Jeżeli ikona ma postać inną niż na rysunku (przekreślenie na czerwono), oznacza to problem o charakterze fizycznym (brak prawidłowego połączenia kablowego). Należy wówczas sprawdzić czy router został włączony oraz zwrócić uwagę na kabel łączący go z komputerem. Ostatni krok to wymuszenie automatycznej konfiguracji parametrów IP przez wysłanie odpowiedniego żądania do serwera DHCP zlokalizowanego w routerze. Wykonuje się to komendą ipconfig z parametrem renew wydaną z wiersza poleceń. Aby wejść do trybu 3

W obszarze właściwości protokołu TCP/IP wybieramy opcję automatycznego pozyskiwania adresu IP oraz adresów serwerów DNS (domyślna konfiguracja będzie miała taką właśnie postać i wówczas nic nie

4 poleceń systemu Windows, należy kliknąć Start Uruchom. Otworzy się poniższe okno, w którym należy wpisać polecenie cmd i potwierdzić OK: Następnie w oknie trybu poleceń wpisujemy ipconfig /renew i naciskamy Enter. Poprawna odpowiedź będzie zawierać parametry IP przyznane przez serwer DHCP (podobnie jak na rysunku, choć adres IP nie musi być identyczny). Można wówczas wykonać komendę ping dla sprawdzenia komunikacji IP. Uzyskanie odpowiedzi będzie ostatecznym potwierdzeniem, że połączenie sieciowe funkcjonuje poprawnie. Jeżeli w odpowiedzi na komendę ipconfig /renew zamiast parametrów IP otrzymamy komunikat o nieosiągalności serwera DHCP, może to oznaczać że nie został on włączony w routerze, lub że nie działa połączenie kablowe z routerem. Najpierw należy sprawdzić kabel lub ewentualnie użyć innego. Jeżeli po ponownym wydaniu komendy efekt jest ten sam, rozsądnie będzie przywołać domyśle ustawienia routera przyciskiem reset (należy go przytrzymać przez około 5 sekund, aż dioda ACT zacznie pulsować szybciej i następnie zwolnić). Po odczekaniu kilku minut (inicjalizacja) ponownie wykonujemy komendę ipconfig /renew. Pomyślny przebieg zdarzeń (odpowiedź serwera) został zilustrowany poniżej: 4

Poprawna odpowiedź będzie zawierać parametry IP przyznane przez serwer DHCP (podobnie jak na rysunku, choć adres IP nie musi być identyczny).

5 Zilustrowana sytuacja odpowiada domyślnym ustawieniom TCP/IP. Adres to adres własny routera Vigor. Jest on przydzielany lokalnym komputerom w charakterze adresu bramy domyślnej, prowadzącej do Internetu. Pierwszy podłączony komputer otrzymuje do własnej dyspozycji adres , następny otrzyma itd. URUCHOMIENIE DOSTĘPU DO INTERNETU Za pomocą kabla Ethernet podłączamy modem DSL lub modem kablowy do portu WAN: Tak jak diody LAN podczas podłączania komputerów, dioda WAN na routerze powinna się zapalić na zielono (100Mbit/s) lub na żółto (tryb 10 Mbit/s). UWAGA: Jeżeli nasz modem nie posiada interfejsu Ethernet, a jedynie USB, nie będzie on mógł współpracować z routerem Vigor Jednak niektóre modemy, na przykład modemy kablowe marki Motorowa, posiadają zarówno interfejs USB jak i Ethernet i wówczas współpraca z routerem Vigor nie stanowi problemu. W przypadku usługi Neostrada TP modemy z interfejsem Ethernet są również dostępne, jednak dużo popularniejsze są modemy ADSL posiadające samo złącze USB. Z takim modemem Vigor 2900 nie będzie współpracował. Chcąc mimo wszystko skorzystać z oferty DrayTek, należy wówczas zrezygnować z modemu proponowanego przez operatora i zakupić router Vigor z serii 2500/2600/2600plus/2600V. Są to tak zwane routery ADSL, czyli routery z wbudowanym modemem ADSL i wystepują w bogatej gamie 15 modeli o różnym stopniu zaawansowania i cenie. Po wykonaniu prawidłowego połączenia komputer-router oraz router-modem przystępujemy do konfiguracji dostępu do Internetu. 1. Dostęp typu DSL TP Od operatora powinniśmy otrzymać następujące dane: Jeden lub kilka publicznych adresów IP do wykorzystania (np ) Jeden adres bramy - jest to adres własny modemu ADSL (np ) Maskę podsieci (np ) 5

6 Wchodzimy do menu konfiguracji routera, podając adres IP w polu adresu przeglądarki internetowej. Domyślny adres IP to , zaś parametry logowania to: Nazwa użytkownika: amin Hasło: puste Klikamy Internet Access Setup i wybieramy Static or Dynamic IP: 6

2.168.1.1, zaś parametry logowania to: Nazwa użytkownika: amin

7 W obszarze Access Control klikamy Enable i wybieramy Specify an IP address, podając adres własny routera, maskę podsieci i adres modemu-bramy. Adres MAC można pozostawić domyślny. UWAGA. Jeżeli maska podsieci jest inna niż , co oznacza że mamy więcej niż niż 1 adres publiczny do wykorzystania, można kliknąć WAN IP Alias aby wpisac dodatkowe adresy i włączyć je do puli NAT. Można je również przypisać innym urządzeniom, np. serwerom pracującym w podsieci publicznej (w strefie przed Vigorem ). Włączanie RIP po stronie interfejsu WAN nie jest wskazane jeżeli realizujemy tylko zwykły dostęp do Internetu. 2. Dostęp kablowy (telewizja kablowa): Typowy dostęp kablowy w Polsce wykorzystuje protokół DHCP i jeden, dynamicznie zmieniający się adres publiczny. W szczególnych przypadkach, zwłaszcza kiedy klientem jest firma, może wystąpić potrzeba użycia trybu opisanego w punkcie 1 (należy to uzgodnić z operatorem). Normalnie powinniśmy ustalić następujące dane: Adres MAC zarejestrowany przez operatora (np f A) Dodatkowe wymagania typu nazwa hosta w domenie DNS Dane te mogą być niezbędne do uzyskania adresu IP przez klienta DHCP wbudowanego w router (zwykle stosuje się sam adres MAC bez podawania nazwy DNS). Klikamy Internet Access Setup i wybieramy Static or Dynamic IP: 7

Można je również przypisać innym urządzeniom, np. serwerom pracującym w podsieci publicznej (w strefie przed Vigorem ).

8 W obszarze Access Control klikamy Enable i wybieramy Obtain an IP address automatically. Jeżeli jest to konieczne, podajemy właściwą nazwę DNS i adres MAC wymagany przez operatora. Powinno to wystarczyć do uzyskania połączenia. UWAGA. Jeżeli operator zarejestrował domyślny adres MAC interfejsu WAN przed zainstalowaniem routera, nie powinniśmy tego adresu zmieniać (opcja Default MAC Address). Natomiast kiedy włączamy router do już pracującej sieci, mamy do czynienia z sytuacją gdzie adres MAC uznawany przez operatora jest inny niż adres domyślny routera Vigor. Na przykład będzie to adres karty sieciowej naszego komputera. Wówczas przepisujemy ten adres używając opcji Specify a MAC Address, aby router mógł się nim zaprezentować wobec operatora. 3. Neostrada TP/Netia Net24 (wymagany jest modem ADSL z interfejsem Ethernet!): Do skonfigurowania dostępu typu Neostrada i Net24 wystarczą tylko nasze osobiste parametry logowania używane przez protokół PPP: Nazwa użytkownika (np. brinetd56s@neostrada.pl lub brinet @net24.com.pl Hasło (np. Rjk557H) ważna jest wielkość liter Parametry te są dostarczane przez operatora pośrednio, tzn. uzyskuje się je według odpowiedniej instrukcji na podstawie posiadanego identyfikatora (ID) użytkownika. Klikamy Internet Access Setup i wybieramy PPPoE: 8

Jeżeli operator zarejestrował domyślny adres MAC interfejsu WAN przed zainstalowaniem routera, nie powinniśmy tego adresu zmieniać (opcja Default MAC Address).

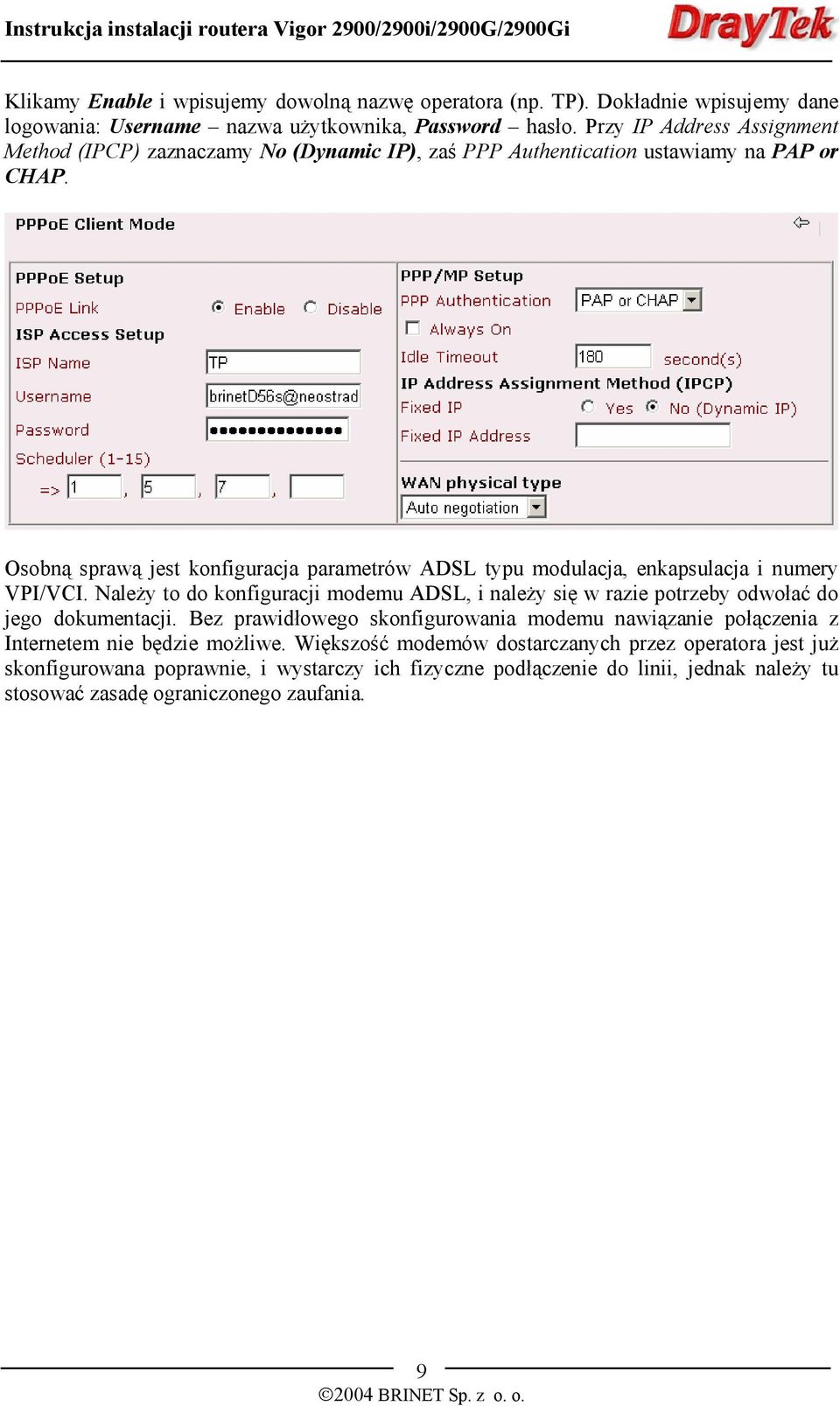

9 Klikamy Enable i wpisujemy dowolną nazwę operatora (np. TP). Dokładnie wpisujemy dane logowania: Username nazwa użytkownika, Password hasło. Przy IP Address Assignment Method (IPCP) zaznaczamy No (Dynamic IP), zaś PPP Authentication ustawiamy na PAP or CHAP. Osobną sprawą jest konfiguracja parametrów ADSL typu modulacja, enkapsulacja i numery VPI/VCI. Należy to do konfiguracji modemu ADSL, i należy się w razie potrzeby odwołać do jego dokumentacji. Bez prawidłowego skonfigurowania modemu nawiązanie połączenia z Internetem nie będzie możliwe. Większość modemów dostarczanych przez operatora jest już skonfigurowana poprawnie, i wystarczy ich fizyczne podłączenie do linii, jednak należy tu stosować zasadę ograniczonego zaufania. 9

Osobną sprawą jest konfiguracja parametrów ADSL typu modulacja, enkapsulacja i numery VPI/VCI.
