Tworzenie elementów obróbki

Transkrypt

1 SIEMENS Tworzenie elementów obróbki Szkolenie samodzielne spse01530

2

3 Spis treści Informacje o prawach własności i ograniczeniach praw Wprowadzenie do kursu Elementy obróbki Kiedy stosować w modelu elementy obróbki Omówienie ćwiczenia Podsumowanie lekcji Zaokrąglanie i scalanie Przebieg pracy z zaokrągleniem Kolejność zaokrągleń Ćwiczenie: Zaokrąglanie krawędzi Czynność: Zaokrąglanie krawędzi Otwieranie pliku części Zaokrąglanie krawędzi/naroży Zaokrąglanie łańcucha krawędzi Kontynuacja zaokrąglania Podsumowanie Edytowanie zaokrągleń Zaokrąglenia o promieniach zmiennych Przebieg pracy scalania Definiowanie kształtu scalania Ćwiczenie: Scalanie pomiędzy licami Czynność: Scalenie pomiędzy licami Otwieranie pliku części Umieszczanie scalenia Badanie innych opcji scalania Umieszczenie scalenia o zmiennym promieniu Podsumowanie Omówienie ćwiczenia Polecenie Faza Polecenie Faza (element) Ćwiczenie: Tworzenie elementu fazy Czynność: Tworzenie elementu fazy Otwieranie pliku części Tworzenie fazy z nierównym cofnięciem Zmiana definicji fazy Tworzenie kolejnej fazy z nierównymi cofnięciami Tworzenie faz z równymi cofnięciami Edytowanie fazy spse01530 Tworzenie elementów obróbki 3

4 Spis Spis treści treści Wprowadzanie zmian w modelu w celu zaobserwowania zachowania fazowania Umieszczanie kolejnego zestawu faz Podsumowanie Dodawanie pochylenia do części Ćwiczenie: Dodawanie pochylenia w celu modelowania lic Czynność: Dodawanie pochylenia w celu modelowania lic Otwieranie pliku części Dodawanie pochylenia do płyty podstawy Dodaj pochylenie do występu Dodawanie pochylenia do lic wycięcia Edytowanie elementu pochylenia Podsumowanie Uwagi dotyczące tworzenia zaokrągleń i pochyleń Omówienie ćwiczenia Pogrubienia i cienkościenność części Ćwiczenie: Tworzenie wypraski za pomocą polecenia Bryła cienkościenna Czynność: Tworzenie wypraski za pomocą polecenia Bryła cienkościenna Otwieranie pliku części Tworzenie cienkościenności i identyfikowanie lic do usunięcia Wykluczanie lic z operacji tworzenia cienkościenności Podsumowanie Ćwiczenie: Modelowanie miski olejowej Czynność: Modelowanie miski olejowej Otwieranie pliku części Pochylanie lic Dodawanie odpływu Zaokrąglanie krawędzi Bryła cienkościenna Podsumowanie Tworzenie elementów obróbki spse01530

5 Informacje o prawach własności i ograniczeniach praw Oprogramowanie i powiązana dokumentacja są własnością firmy Siemens Product Lifecycle Management Software Inc Siemens Product Lifecycle Management Software Inc. spse01530 Tworzenie elementów obróbki 5

6

7 Wprowadzenie do kursu Witamy w szkoleniu samodzielnym Solid Edge. Celem szkolenia jest nauka używania programu Solid Edge. Jest to szkolenie samodzielne i zawiera instrukcje wraz z ćwiczeniami. Zacznij od samouczków Samodzielne szkolenie rozpoczyna się tam, gdzie kończą się samouczki. Samouczki oferują najszybszy sposób zapoznania użytkownika z podstawowymi sposobami używania programu Solid Edge. Jeśli użytkownik nie ma żadnych doświadczeń z programem Solid Edge, należy przed rozpoczęciem samodzielnego szkolenia zacząć od przejrzenia samouczków dotyczących podstawowego modelowania i edycji części. Samouczki Program Adobe Flash Player jest wymagany do odtwarzania materiałów wideo i symulacji Do oglądania materiałów wideo i symulacji potrzebny jest zainstalowany w przeglądarce w postaci wtyczki program Adobe Flash Player w wersji 10 lub nowszej. Program Flash Player (bezpłatny) można pobrać pod adresem spse01530 Tworzenie elementów obróbki 7

8

9 Lekcja 1: Elementy obróbki Uwaga Ten kurs przedstawia synchroniczną metodę tworzenia elementów obróbki. Informacje o metodzie sekwencyjnej podano w samodzielnym kursie szkoleniowym spse01536: Modelowanie elementów synchronicznych i sekwencyjnych. Elementy obróbki to elementy, które wpływają na istniejące krawędzie lub lica modelu. Obróbka modeli dokonywana jest przez dodawanie do lic i krawędzi takich elementów, jak pochylenia, zaokrąglenia i bryły cienkościenne. Typy elementów obróbki w programie Solid Edge Element zaokrąglenia powoduje zastosowanie stałego promienia wobec co najmniej jednej krawędzi części. Element scaleniapowoduje zastosowanie zmiennego promienia wobec co najmniej jednej krawędzi części lub scalenia pomiędzy dwoma licami. Element pochylenia powoduje przechylenie istniejącego lica części o określony kąt względem płaszczyzny odniesienia. Element bryły cienkościennej jest przydatny podczas modelowania wyprasek i pozwala tworzyć powłokę części. 1. Wybierz polecenie. 2. Wybierz krawędź, lico lub obiekt. spse01530 Tworzenie elementów obróbki 1-1

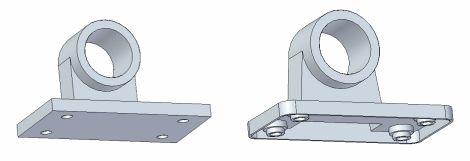

10 Lekcja Lekcja 1: 1: Elementy Elementy obróbki obróbki Kiedy stosować w modelu elementy obróbki Aby uzyskać najlepsze wyniki, elementy obróbki należy dodawać do modelu jak najpóźniej. Dotyczy to w szczególności zaokrąglania krawędzi przed utworzeniem cienkich ścian. Jeśli do określenia położenia innych elementów niezbędne jest pochylenie, należy utworzyć pochylenie bezpośrednio przed zdefiniowaniem tych elementów. Mimo że element obróbki można utworzyć w dowolnym momencie, elementy krytyczne mogą utrudnić wyświetlanie części w rzutach prostokątnych (dotyczy to zwłaszcza obecności pochylonych lic). 1-2 Tworzenie elementów obróbki spse01530

11 Elementy obróbki Omówienie ćwiczenia Odpowiedz na poniższe pytania: 1. Ogólnie: zaokrąglenia należy dodawać przed utworzeniem cienkościenności czy po? 2. Prawda czy fałsz: Operacje obróbki należy dodawać na jak wcześniejszym etapie procesu projektowania. spse01530 Tworzenie elementów obróbki 1-3

12 Lekcja Lekcja 1: 1: Elementy Elementy obróbki obróbki Podsumowanie lekcji Elementy obróbki to elementy, które wpływają na istniejące krawędzie lub lica modelu. Obróbka modeli dokonywana jest przez dodawanie do lic i krawędzi takich elementów, jak pochylenia, zaokrąglenia i bryły cienkościenne. 1-4 Tworzenie elementów obróbki spse01530

13 Lekcja 2: Zaokrąglanie i scalanie Polecenie Zaokrąglenie umożliwia zastępowanie - ze względów estetycznych lub użytkowych - ostrych krawędzi modelu gładkimi zaokrąglonymi powierzchniami. Zaokrąglać możesz tylko krawędzie. Podczas pracy w środowisku sekwencyjnym można stosować stałe promienie zaokrągleń, zmienne promienie lub kombinację obu rodzajów. Podczas pracy w środowisku synchronicznym polecenie Zaokrąglenie umożliwia wyłącznie zaokrąglanie krawędzi części stałym promieniem. Podczas pracy w środowisku sekwencyjnym można scalać krawędzie, lica lub oba typy elementów. Polecenie Scalanie wywołane w środowisku synchronicznym umożliwia tworzenie zaokrąglenia o zmiennym promieniu, spse01530 Tworzenie elementów obróbki 2-1

14 Lekcja Lekcja 2: 2: Zaokrąglanie Zaokrąglanie i scalanie i scalanie scalenia pomiędzy licami lub scalenia pomiędzy obiektami powierzchniowymi. Można również tworzyć pełne zaokrąglenia kieszeni. Inaczej mówiąc, można tworzyć zaokrąglenia tam, gdzie promień zaokrąglenia jest większy niż głębokość kieszeni. Zaokrąglanie umożliwia tworzenie zaokrągleń o promieniach mniejszych lub równych głębokości kieszeni. Kiedy jednak promień stanie się większy niż głębokość kieszeni, zaokrąglenie nie uda się. 2-2 Tworzenie elementów obróbki spse01530

15 Zaokrąglanie i scalanie Przebieg pracy z zaokrągleniem Krok 1: Krok 2: Na karcie Narzędzia główne, w grupie Bryły, kliknij przycisk polecenia Zaokrąglenie. Na pasku poleceń Zaokrąglenie za pomocą menu Wybierz (1) określ element, który ma zostać zaokrąglony (łańcuch, krawędź/naroże, lico, pętlę, wszystkie wyokrąglenia lub wszystkie zaokrąglenia). Krok 3: Wybierz elementy do zaokrąglenia. Po wybraniu krawędzi zostanie wyświetlony dynamiczny podgląd zaokrąglenia. Krok 4: Wprowadź wartość promienia zaokrąglenia. Krok 5: Kontynuuj wybieranie krawędzi zdefiniowanych z tą samą wartością promienia. Po zakończeniu pracy z wspólnym promieniem naciśnij prawy przycisk myszy. Spowoduje to przekształcenie wszystkich podglądów geometrii w zakończoną geometrię. Polecenie pozostaje aktywne. spse01530 Tworzenie elementów obróbki 2-3

16 Lekcja Lekcja 2: 2: Zaokrąglanie Zaokrąglanie i scalanie i scalanie Krok 6: Aby umieścić dodatkowe zaokrąglenia o innych promieniach, wybieraj nadal krawędzie, a następnie zmień wartość promienia. Krok 7: Kliknij prawym przyciskiem myszy, aby zakończyć tworzenie zaokrąglenia. Krok 8: Naciśnij klawisz Esc lub wybierz polecenie Wybierz, aby zakończyć wykonywanie polecenia Zaokrąglenie. 2-4 Tworzenie elementów obróbki spse01530

17 Zaokrąglanie i scalanie Kolejność zaokrągleń Kolejność definiowania poszczególnych zaokrągleń może mieć wpływ na wygląd ukończonego modelu. Ma to zwykle miejsce, gdy zaokrąglane krawędzie przecinają się lub łączą. Przykładowo, jeśli podczas tworzenia zaokrąglenia zostanie zaznaczona krawędź (1), końce krawędzi (2) zostaną zmodyfikowane w momencie utworzenia pierwszego zaokrąglenia. Po utworzeniu drugiego zaokrąglenia - po zaznaczeniu krawędzi (2) - otrzymasz następujący rezultat. Jeśli kolejność tworzenia zaokrągleń zostanie zmieniona i krawędź (2) zostanie zaznaczona jako pierwsza, końce krawędzi (1) zostaną zmodyfikowane podczas tworzenia zaokrąglenia. spse01530 Tworzenie elementów obróbki 2-5

18 Lekcja Lekcja 2: 2: Zaokrąglanie Zaokrąglanie i scalanie i scalanie Po utworzeniu drugiego zaokrąglenia - przy użyciu krawędzi (1) - otrzymasz następujący rezultat. Jeżeli następnie porównasz oba zaokrąglenia, zauważysz różnicę kształtu powierzchni w miejscach połączenia krawędzi. Jakkolwiek oba wyniki są prawidłowe, jedno z rozwiązań może być właściwsze z uwagi na łatwość wykonania lub estetykę przedmiotu. W takich sytuacjach warto poeksperymentować, aby określić, jaka kolejność definiowania zaokrągleń jest najbardziej odpowiednia. Zmiana kolejności zaokrągleń Podczas modelowania synchronicznego: Można kliknąć prawym przyciskiem ścieżkę scalania pomiędzy przecinającymi się scaleniami i użyć polecenia Zmień kolejność zaokrągleń w menu podręcznym, aby zmienić kolejność zaokrągleń. Można wybrać wiele zaokrągleń, a promień dla zaokrągleń, których kolejność jest zmieniana, nie musi być taki sam. 2-6 Tworzenie elementów obróbki spse01530

19 Zaokrąglanie i scalanie Ćwiczenie: Zaokrąglanie krawędzi Czynność: Zaokrąglanie krawędzi W tym ćwiczeniu przedstawiono proces umieszczania zaokrągleń na krawędziach modelu. spse01530 Tworzenie elementów obróbki 2-7

20 Lekcja Lekcja 2: 2: Zaokrąglanie Zaokrąglanie i scalanie i scalanie Otwieranie pliku części Otwórz wcześniej utworzony plik części podstawowej imadła lub otwórz część vise.par. 2-8 Tworzenie elementów obróbki spse01530

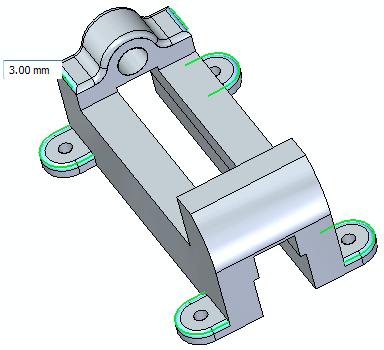

21 Zaokrąglanie i scalanie Zaokrąglanie krawędzi/naroży Na karcie Narzędzia główne, w grupie Bryły, kliknij przycisk polecenia Zaokrąglenie. Na pasku polecenia Zaokrąglenie w polu Wybierz (1) kliknij opcję Krawędź/Naroże. Wybierz przedstawione krawędzie. W polu dynamicznego wpisywania wpisz promień 6.35 mm. Naciśnij klawisz Enter lub kliknij prawym przyciskiem myszy, aby zastosować. Zwróć uwagę, że polecenie Zaokrąglenie jest w dalszym ciągu aktywne. Nie kończ polecenia. spse01530 Tworzenie elementów obróbki 2-9

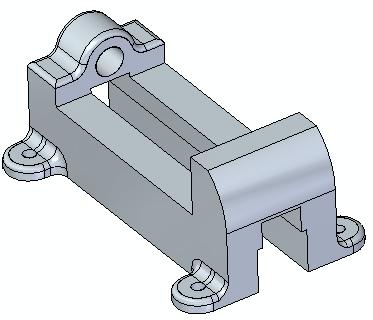

22 Lekcja Lekcja 2: 2: Zaokrąglanie Zaokrąglanie i scalanie i scalanie Zaokrąglanie łańcucha krawędzi Na pasku poleceń wybierz opcję Łańcuch. Wybierz dwa przedstawione łańcuchy krawędzi. Jako wartość promienia wprowadź 3 mm i naciśnij klawisz Tab Tworzenie elementów obróbki spse01530

23 Zaokrąglanie i scalanie Kontynuacja zaokrąglania Zmień opcję na Krawędź/Naroże, a następnie kontynuuj wybieranie krawędzi widocznych poniżej, pamiętając o wybraniu krawędzi symetrycznych z tyłu. Naciśnij klawisz Enter lub kliknij prawym przyciskiem myszy. spse01530 Tworzenie elementów obróbki 2-11

24 Lekcja Lekcja 2: 2: Zaokrąglanie Zaokrąglanie i scalanie i scalanie Polecenie Zaokrąglenie jest aktywne. Zmień opcję na Łańcuch, wybierz krawędź, a następnie w przypadku promienia wprowadź wartość 6.35 mm. Naciśnij klawisz Tab. Naciśnij klawisz Enter lub kliknij prawym przyciskiem myszy Tworzenie elementów obróbki spse01530

25 Zaokrąglanie i scalanie Na koniec wybierz widoczne krawędzie i wprowadź wartość promienia wynoszącą 3 mm. Naciśnij klawisz Enter, aby zaakceptować. Zapisywanie i zamykanie pliku części spse01530 Tworzenie elementów obróbki 2-13

26 Lekcja Lekcja 2: 2: Zaokrąglanie Zaokrąglanie i scalanie i scalanie Podsumowanie Podczas tego ćwiczenia użytkownik dowiedział się, w jaki sposób umieszczać zaokrąglenia na krawędziach modelu 3D. Promień zaokrągleń można zmieniać, wybierając zaokrąglenie i zmieniając wartość w polu edycji wymiaru Tworzenie elementów obróbki spse01530

27 Zaokrąglanie i scalanie Edytowanie zaokrągleń Podczas modelowania synchronicznego: Aby edytować promień zaokrąglenia, wybierz wartość promienia i wprowadź nową wartość w oknie dialogowym Edytuj wartość wymiaru. Uwaga Można również dynamicznie modyfikować wartość promienia za pomocą kółka myszy. Zachowanie przewijania można określić za pomocą menu Aplikacja Ustawienia Opcje na stronie Ogólne, używając opcji Pozwól na zmiany wartości przy użyciu kółka myszy. Jeśli opcja nie jest zaznaczona, aby zmienić wartość, można użyć klawisza Crtl i kółka myszy. Jeśli opcja jest włączona, można użyć kółka myszy do zmiany wartości. Podczas modelowania sekwencyjnego: Aby edytować promień zaokrąglenia, kliknij je prawym przyciskiem myszy, a następnie wybierz polecenie Edytuj definicję. Wpisz wartość promienia w polu Promień widocznym w kroku: Wybierz na pasku poleceń Zaokrąglenie, wprowadź nową wartość i kliknij przycisk Zakończ. spse01530 Tworzenie elementów obróbki 2-15

28 Lekcja Lekcja 2: 2: Zaokrąglanie Zaokrąglanie i scalanie i scalanie Zaokrąglenia o promieniach zmiennych Podczas modelowania sekwencyjnego: Podczas tworzenia scaleń o zmiennym promieniu w Solid Edge można definiować różne wartości promieni w punktach charakterystycznych lub punktach przecięcia na krawędzi lub licu. Podczas modelowania synchronicznego: Za pomocą polecenia Scalanie w Solid Edge można utworzyć scalenia o zmiennym promieniu. W tym celu należy zdefiniować różne wartości promieni w punktach charakterystycznych lub punktach przecięcia na krawędzi lub licu. Na poniższym rysunku pokazano zaokrąglenie, które ma inną wartość promienia na końcach krawędzi, a inną na jej środku. Przy tworzeniu scaleń o zmiennych promieniach można podać zerową wartość promienia. Wartość promienia poniższego zaokrąglenia wynosi 15 mm na jednym końcu i zerowo na drugim Tworzenie elementów obróbki spse01530

29 Zaokrąglanie i scalanie Przebieg pracy scalania Krok 1: Na karcie Narzędzia główne w grupie Bryły wybierz polecenie Scalanie. Krok 2: Krok 3: Krok 4: W przypadku umieszczania scalenia najpierw należy zdefiniować typ. Na pasku poleceń wybierz zmienny promień, scalenie lub scalenie powierzchni. Jeśli typem jest scalenie, wówczas na pasku poleceń w kroku: Wybór wybierz ustawienie dla opcji Kształt (ciągłość styczności, stała szerokość, faza, stożek, kształt stożkowy, ciągłość krzywizny). Wybierz elementy, aby utworzyć między nimi scalenie, a następnie na pasku poleceń wpisz promień. Krok 5: Zdefiniuj dodatkowy warunek scalania i wybierz krawędzie wymagane do zdefiniowania tego warunku. spse01530 Tworzenie elementów obróbki 2-17

30 Lekcja Lekcja 2: 2: Zaokrąglanie Zaokrąglanie i scalanie i scalanie Krok 6: Na pasku poleceń wybierz opcję Zakończ, aby zakończyć scalanie. Naciśnij klawisz Esc, aby zakończyć wykonywanie polecenia Tworzenie elementów obróbki spse01530

31 Zaokrąglanie i scalanie Definiowanie kształtu scalania Modelowanie elementów sekwencyjnych: Jeżeli wybrano opcję Scalanie lub Scalanie powierzchni w oknie dialogowym Opcje zaokrąglenia, można użyć opcji Kształt znajdującej się na pasku poleceń Scalanie, aby określić kształty scalania przedstawione poniżej. Modelowanie elementów synchronicznych: Jeżeli wybrano opcję Scalanie lub Scalanie powierzchni w kroku: Typ scalania na pasku poleceń Scalanie, można użyć opcji Kształt w kroku: Wybór znajdującej się na pasku poleceń Scalanie, aby określić kształty scalania przedstawione poniżej. Kształty scalania Ciągłość styczności Stała szerokość Faza Skośne Stożkowe Ciągłość krzywizny Opcje te zapewniają elastyczność wymaganą w sytuacjach projektowych różnego typu. Można na przykład użyć polecenia Faza, aby utworzyć fazę na obiekcie bryłowym, ale nie na obiekcie powierzchniowym. Aby utworzyć fazę na obiekcie powierzchniowym, należy użyć opcji scalania w ramach polecenia Zaokrąglenie. Opcja Ciągłość styczności umożliwia tworzenie scalania o jednorodnym promieniu. Opcja działa podobnie do zaokrąglania. Opcja Stała szerokość umożliwia tworzenie scalania między dwoma zestawami powierzchni, w których szerokość cięciwy scalania jest stała (A). Ta opcja jest pomocna, gdy powierzchnia przecina inną powierzchnię pod kątem, w sytuacji gdzie scalanie ze stałym promieniem (B) mogłoby dodać zbyt mało lub zbyt dużo materiału. spse01530 Tworzenie elementów obróbki 2-19

32 Lekcja Lekcja 2: 2: Zaokrąglanie Zaokrąglanie i scalanie i scalanie Opcja Faza umożliwia tworzenie scalania płaskiego z równą fazą cofnięcia. Opcji Cofnięcie można użyć do zdefiniowania rozmiaru fazy. Opcja Skośne umożliwia tworzenie scalenia z przekrojem liniowym, który jest definiowany długością skosu i współczynnikiem wybieranym przez użytkownika. Wartość wprowadzona w polu Cofnięcie określa długość nowego lica scalania (A). Wartość wprowadzona w polu Wartość określa ilość materiału, który zostanie usunięty z dwóch przylegających lic (B), (C). Jeżeli na przykład zostanie określone Cofnięcie o wartości 30 mm i Wartość wynosząca 0.50, zostanie utworzone nowe lico scalania o długości 30 mm. Wartość 0.50 określa, że w celu umieszczenia nowego lica scalania (A) usunięto dwukrotnie więcej materiału z pierwszego wybranego lica (B) niż z drugiego wybranego lica (C). W przypadku dwóch lic płaskich, prostopadłych względem siebie, z lica (B) zostanie usunięte mm materiału, a z lica (C) zostanie usunięte mm materiału. Można wpisać wartość większą od zera, ale mniejszą lub równą Wartość 1.0 tworzy skos o wartości 45 stopni Tworzenie elementów obróbki spse01530

33 Zaokrąglanie i scalanie Opcja Stożkowe umożliwia utworzenie stałego eliptycznego scalenia przekroju. Jeżeli opcja zostanie użyta, wartość Promień określi szerokość przekroju, a wpis w polu Wartość spowoduje zmianę kształtu przekroju. W polu Wartość można wprowadzić liczbę większą do zera, ale nie równą zero. Jeżeli wartość w polu Wartość będzie się zbliżać do 0.0, przekrój będzie stawać się coraz bardziej płaski, bardziej przypominając fazę (A). Jeżeli wartość w polu Wartość będzie rosła, przekrój będzie stawać się coraz bardziej zaokrąglony (B), a następnie ponownie płaski (C). Aby skonfigurować ciągłość lub, inaczej mówiąc, gładkość powierzchni scalania, można użyć opcji Ciągłość krzywizny. Wartość mniejsza niż 1.0 umożliwia tworzenie bardziej płaskiego przekroju przypominającego fazę (A) i (B). Wartość większa niż 1.0 rozszerza wybrane powierzchnie i tworzy mniejszy promień scalania (C), (D) i (E). Standardowo wartości zawierają się w przedziale od 0.0 do spse01530 Tworzenie elementów obróbki 2-21

34 Lekcja Lekcja 2: 2: Zaokrąglanie Zaokrąglanie i scalanie i scalanie Ćwiczenie: Scalanie pomiędzy licami Czynność: Scalenie pomiędzy licami W tym ćwiczeniu przedstawiono proces umieszczania scaleń miedzy licami modelu. Podczas tego ćwiczenia użytkownik dowie się, jak definiować scalenia o stałym i zmiennym promieniu oraz jak używać linii styczności Tworzenie elementów obróbki spse01530

35 Zaokrąglanie i scalanie Otwieranie pliku części Otwórz plik części blends.par. Umieść scalenie na wewnętrznej stronie wspornika podpory. spse01530 Tworzenie elementów obróbki 2-23

36 Lekcja Lekcja 2: 2: Zaokrąglanie Zaokrąglanie i scalanie i scalanie Umieszczanie scalenia Na karcie Narzędzia główne w grupie Bryły wybierz polecenie Scalanie. Uwaga Polecenie Scalanie jest dostępne na liście Zaokrąglenie. Na pasku poleceń w kroku: Typ scalenia wybierz opcję Scalanie. W kroku: Wybór wybierz dwa pokazane lica Tworzenie elementów obróbki spse01530

37 Zaokrąglanie i scalanie W celu określenia kształtu zachowaj ustawienie domyślne Ciągłość styczności i wpisz promień równy 40 mm. Kliknij przycisk Akceptuj. W kroku: Dalsze ustawienia na pasku poleceń wybierz opcję Linia styczności. Wybierz opcję Pełny promień. Zostanie wyświetlony monit z prośbą o kliknięcie łańcucha krawędzi reprezentującego linię styczności. Wybierz dwie krawędzie krzywoliniowe. spse01530 Tworzenie elementów obróbki 2-25

38 Lekcja Lekcja 2: 2: Zaokrąglanie Zaokrąglanie i scalanie i scalanie Kliknij przycisk Akceptuj, a następnie przycisk Zakończ Tworzenie elementów obróbki spse01530

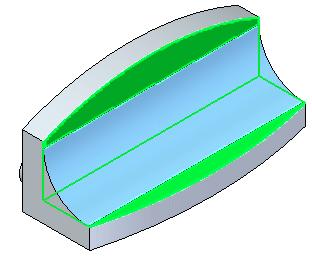

39 Zaokrąglanie i scalanie Badanie innych opcji scalania W celu sprawdzenia, jak działają inne opcje scalania, cofnij poprzednią operację. Wybierz ponownie polecenie Scalanie. Wybierz Scalanie jako typ scalenia. W celu określenia kształtu kliknij opcję Ciągłość styczności. Wybierz te same dwa lica, co poprzednio. Wpisz wartość 60 mm jako promień i kliknij przycisk Akceptuj. Tym razem w kroku: Dalsze ustawienia wybierz opcję Tocz wzdłuż/w poprzek. Uwaga Zignoruj błąd informujący o tym, że promień scalenia jest zbyt duży. Wybierz dwie krawędzie krzywoliniowe jako łańcuchy krawędzi. Zostanie wyświetlony podgląd. Kliknij przycisk Akceptuj, a następnie przycisk Zakończ. spse01530 Tworzenie elementów obróbki 2-27

40 Lekcja Lekcja 2: 2: Zaokrąglanie Zaokrąglanie i scalanie i scalanie Umieszczenie scalenia o zmiennym promieniu Cofnij poprzednią operację scalania. Wybierz ponownie polecenie Scalanie. W Kroku: typ scalenia wybierz opcję Zmienny promień. W Kroku: wybór wybierz i zaakceptuj krawędź wewnętrzną. W kroku wybierania wierzchołków zostanie wyświetlony monit o wybranie punktów końcowych. Przenieś kursor do pokazanego miejsca na krawędzi i kliknij, gdy punkt końcowy zostanie wyróżniony. Wpisz wartość 30 mm i kliknij przycisk Akceptuj dla promienia po lewej stronie Tworzenie elementów obróbki spse01530

41 Zaokrąglanie i scalanie Przenieś kursor do pokazanego końca krawędzi i kliknij, gdy punkt końcowy zostanie wyróżniony. Na pasku poleceń wpisz wartość 10 mm dla prawej strony, a następnie kliknij przycisk Akceptuj. Zostanie wyświetlony podgląd scalenia. Kliknij przycisk Zakończ. Zapisywanie i zamykanie pliku części spse01530 Tworzenie elementów obróbki 2-29

42 Lekcja Lekcja 2: 2: Zaokrąglanie Zaokrąglanie i scalanie i scalanie Podsumowanie Podczas tego ćwiczenia użytkownik dowiedział się, w jaki sposób wstawiać scalenie między dwoma powierzchniami. Scalenie można wstawić na kilka sposobów. Należy przećwiczyć korzystanie z tych opcji Tworzenie elementów obróbki spse01530

43 Zaokrąglanie i scalanie Omówienie ćwiczenia Odpowiedz na poniższe pytania: 1. Wymień sześć dostępnych kształtów scalania. 2. Jakie czynności należy wykonać przed wprowadzeniem nowej wartości promienia podczas edycji promienia zaokrąglenia utworzonego w trakcie modelowania sekwencyjnego? spse01530 Tworzenie elementów obróbki 2-31

44

45 Lekcja 3: Polecenie Faza Tworzenie fazy wzdłuż wspólnej krawędzi dwóch lic. spse01530 Tworzenie elementów obróbki 3-1

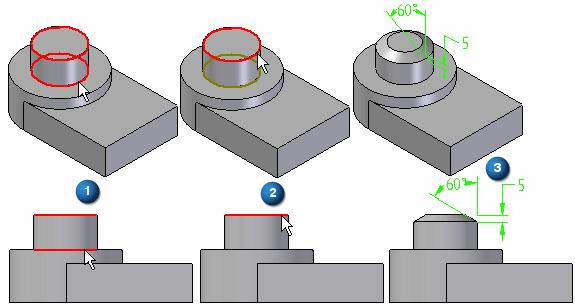

46 Lekcja Lekcja 3: 3: Polecenie Polecenie Faza Faza Polecenie Faza (element) Polecenie Faza (operacja) służy do tworzenia fazy pomiędzy dwoma licami wzdłuż ich wspólnej krawędzi. Zazwyczaj najkorzystniej jest dodawać fazy pod koniec procesu tworzenia modelu. W większości przypadków nie należy uwzględniać faz na profilach, przy tworzeniu elementów opartych na profilach. Dzięki temu fazy mogą być dodawane później, jako elementy obróbki, co ułatwia i przyspiesza wprowadzanie ewentualnych zmian. Metody tworzenia fazy Aby określić metodę tworzenia fazy, należy użyć okna dialogowego Opcje fazy: Równe cofnięcia Kąt i wartość cofnięcia 2 cofnięcia Procedura postępowania przy tworzeniu faz Po wybraniu polecenia Faza na pasku poleceń zostaną wyświetlone wskazówki dotyczące następujących kroków: 1. Krok: wybór lica - definiuje lica, od których mają być mierzone cofnięcia lub kąt fazy. Krok jest dostępny tylko wtedy, gdy w oknie dialogowym Opcje fazy zostanie wybrana opcja Kąt i wartość cofnięcia lub opcja 2 cofnięcia. 2. Krok: wybór krawędzi - definiuje krawędzie do sfazowania. 3. Krok: podgląd - przetwarza dane wejściowe i wyświetla element. 4. Krok: zakończ - kończy operację. 3-2 Tworzenie elementów obróbki spse01530

47 Polecenie Faza Fazy - Równe cofnięcia Podczas tworzenia elementów fazy o równych cofnięciach należy tylko zaznaczyć krawędzie do fazowania. Możesz fazować kilka krawędzi w jednej operacji, jeżeli mają one mieć tę samą wartość cofnięcia. Tworząc fazy, w których wartość cofnięcia jest taka sama, zwykle najlepiej fazować jak najwięcej krawędzi w jednej operacji. Jeżeli mają być stosowane różne wartości cofnięcia dla różnych krawędzi, należy utworzyć osobne elementy fazy dla każdego rozmiaru fazowania. spse01530 Tworzenie elementów obróbki 3-3

48 Lekcja Lekcja 3: 3: Polecenie Polecenie Faza Faza Fazy - Kąt i wartość cofnięcia Podczas tworzenia fazy przy użyciu opcji Kąt i wartości Cofnięcie należy najpierw wybrać lico (1), a następnie wybrać krawędzie do sfazowania (2). Wartość wpisana w polu Cofnięcie na pasku poleceń jest stosowana wzdłuż wybranego lica i mierzona od wybranej krawędzi. Na przykładowym rysunku (3) pokazane jest cofnięcie o 5 milimetrów i faza o kącie 60 stopni. Fazy - 2 cofnięcia Podczas tworzenia fazy przy użyciu opcji 2 cofnięcia najpierw należy wybrać lico. Wartość wpisana w polu Cofnięcie 1 jest stosowana w odniesieniu do wybranego lica, a wartość wpisana w polu Cofnięcie 2 jest stosowana w odniesieniu do przylegającego lica. Jeśli podobnie jak w poprzednim przykładzie użytkownik wybierze lico walcowe i krawędź kołową u góry części, a następnie ustawi wartość 5 milimetrów w polu Cofnięcie 1 i wartość 12 milimetrów w polu Cofnięcie 2, to wartość 5 milimetrów zostanie zastosowana wzdłuż lica walcowego, a wartość 12 milimetrów zastosowana wzdłuż lica płaskiego na wierzchu części. Fazy w złożeniach Pracując w złożeniu, można użyć tego polecenia to utworzenia operacji w złożeniu. 3-4 Tworzenie elementów obróbki spse01530

49 Polecenie Faza Ćwiczenie: Tworzenie elementu fazy Czynność: Tworzenie elementu fazy W tym ćwiczeniu przedstawiono proces tworzenia elementu fazy. Zostanie przedstawiony sposób używania dwóch poleceń do tworzenia elementów fazy. Jedno z nich służy do tworzenia elementu fazy polegającego jedynie na utworzeniu lic definiujących fazę. Definicja fazy nie jest zachowywana podczas edycji modelu. Natomiast drugie polecenie umożliwia utworzenie proceduralnego elementu fazy, który można edytować, a definicja fazy jest zachowywana podczas edycji modelu. spse01530 Tworzenie elementów obróbki 3-5

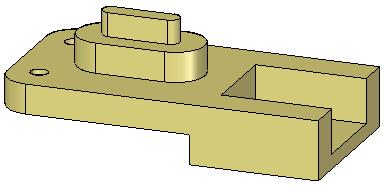

50 Lekcja Lekcja 3: 3: Polecenie Polecenie Faza Faza Otwieranie pliku części Otwórz plik części chamfer.par. 3-6 Tworzenie elementów obróbki spse01530

51 Polecenie Faza Tworzenie fazy z nierównym cofnięciem W grupie Bryły na liście Zaokrąglenie wybierz polecenie Faza - nierówne cofnięcia. Na pasku poleceń kliknij przycisk Opcje. Ustawienie domyślne to Kąt i wartość cofnięcia. Użyj tej opcji. Kliknij przycisk OK. Wybierz trzy lica pokazane na ilustracji, a następnie kliknij przycisk Akceptuj dostępny na pasku poleceń. Wpisz wartość 8 w polu Cofnięcie na pasku poleceń, a następnie naciśnij klawisz Tab. W polu Kąt wpisz wartość 15. Wybierz trzy krawędzie pokazane na ilustracji. Kliknij przycisk Akceptuj. Faza (dla czytelności oznaczona kolorem pomarańczowym na ilustracji) zostanie umieszczona, a polecenie pozostanie aktywne. Nie klikaj polecenia Zakończ. spse01530 Tworzenie elementów obróbki 3-7

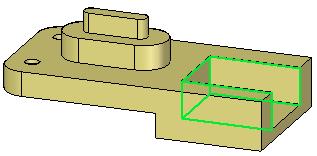

52 Lekcja Lekcja 3: 3: Polecenie Polecenie Faza Faza Odległość cofnięcia o wartości 8 jest odmierzana od wybranej krawędzi. Kąt 15 jest odmierzany od odległości cofnięcia do wewnątrz wybranego lica. 3-8 Tworzenie elementów obróbki spse01530

53 Polecenie Faza Zmiana definicji fazy Po kliknięciu przycisku Zakończ wprowadzanie zmian fazy nie jest możliwe. Zmień kąt cofnięcia. Na pasku poleceń kliknij krok Wybierz krawędź. Zmień wartość kąta i wybierz 30, a następnie kliknij przycisk Akceptuj. Kliknij przycisk Zakończ, aby zakończyć wykonywanie polecenia. Jeśli jedno z lic fazy zostanie wybrane do edycji modelu, informacja o innych licach fazy nie będzie podawana. Do zabezpieczenia relacji użyto ustawień Założenia projektowe. spse01530 Tworzenie elementów obróbki 3-9

54 Lekcja Lekcja 3: 3: Polecenie Polecenie Faza Faza Tworzenie kolejnej fazy z nierównymi cofnięciami W narzędziu PathFinder usuń element fazy umieszczony w poprzednim kroku. Wybierz polecenie Faza - nierówne cofnięcia. Na pasku poleceń kliknij przycisk Opcje. Kliknij opcję 2 cofnięcia i kliknij przycisk OK. Wybierz te same trzy lica i trzy krawędzie, co w poprzednim kroku. Wpisz wartość 12 dla pierwszego cofnięcia i 5 dla drugiego cofnięcia. Cofnięcie 1 jest mierzone od wybranej krawędzi na wybranym licu. Cofnięcie 2 jest mierzone od wybranej krawędzi normalnej do wybranego lica. Kliknij przycisk Akceptuj, a następnie przycisk Zakończ Tworzenie elementów obróbki spse01530

55 Polecenie Faza Tworzenie faz z równymi cofnięciami Wybierz polecenie Faza - równe cofnięcia. Zaznacz krawędź pokazaną na ilustracji. W polu edycji dynamicznej wpisz wartość 3 i naciśnij klawisz Enter. spse01530 Tworzenie elementów obróbki 3-11

56 Lekcja Lekcja 3: 3: Polecenie Polecenie Faza Faza Edytowanie fazy Fazę można edytować po wybraniu lica fazy lub fazy na karcie PathFinder. Wybierz lico fazy. Należy zwrócić uwagę na tekst uchwytu edycji fazy. Kliknij ten tekst, aby edytować. Wpisz wartość 4 w polu edycji dynamicznej. W tym polu wybierz opcję Tylko wybrane lica. Edytowane jest tylko wybrane lico fazy. Pozostałe lica fazy zachowują pierwotne wartości. Wybierz polecenie Cofnij, aby przywrócić pierwotną wartość Tworzenie elementów obróbki spse01530

57 Polecenie Faza Aby zmienić wartość cofnięcia wszystkich lic fazy, wybierz fazę na karcie PathFinder, a następnie wybierz opcję Wszystkie lica elementu. Zmień wartość na 4. Zakończ polecenie. spse01530 Tworzenie elementów obróbki 3-13

58 Lekcja Lekcja 3: 3: Polecenie Polecenie Faza Faza Wprowadzanie zmian w modelu w celu zaobserwowania zachowania fazowania Wybierz przedstawione lico i przenieś je w celu zaobserwowania, że fazowanie pozostaje przyłączone. Nie wprowadzaj żadnych zmian. Kliknij prawym przyciskiem myszy lub naciśnij klawisz Esc, aby wrócić bez wprowadzania żadnych zmian Tworzenie elementów obróbki spse01530

59 Polecenie Faza Umieszczanie kolejnego zestawu faz Wybierz polecenie Faza - równe cofnięcia. Użyj opcji Łańcuch i wybierz trzy łańcuchy krawędzi tak jak przedstawiono to na rysunku, a następnie w polu edycji dynamicznej wprowadź wartość 2. Zakończ wykonywanie polecenia. spse01530 Tworzenie elementów obróbki 3-15

60 Lekcja Lekcja 3: 3: Polecenie Polecenie Faza Faza Zwróć uwagę, że fazy pozostają dołączone, podczas gdy lico, z którym są połączone, jest przesuwane. Wybierz lico widoczne na ilustracji i przenieś je poniżej położenia początkowego. Nie wprowadzaj żadnych zmian. To kończy ćwiczenie. Zamknij plik i nie zapisuj Tworzenie elementów obróbki spse01530

61 Polecenie Faza Podsumowanie W tym ćwiczeniu przedstawiono, w jaki sposób można utworzyć dwa typy faz. Jeden z tych typów zachowuje definicję fazy podczas edycji modelu, a drugi nie. Zrozumienie zasad działania polecenia Faza pozwala na zastosowanie dowolnego typu fazy, który jest wymagany w projektowanym modelu. spse01530 Tworzenie elementów obróbki 3-17

62

63 Lekcja 4: Dodawanie pochylenia do części Aby dodać kąty pochylenia do co najmniej jednego lica części, użyj polecenia Dodaj pochylenie. Aby utworzyć prosty element pochylenia w środowisku synchronicznym, zdefiniuj najpierw płaszczyznę pochylenia: Następnie wybierz lica do pochylenia: spse01530 Tworzenie elementów obróbki 4-1

64 Lekcja Lekcja 4: 4: Dodawanie Dodawanie pochylenia pochylenia do części do części Część zostanie dynamicznie zaktualizowana w celu uwzględnienia kąta i kierunku pochylenia. Kliknij prawym przyciskiem myszy, aby zastosować kąt pochylenia do modelu. Aby utworzyć prosty element pochylenia w środowisku sekwencyjnym, zdefiniuj najpierw płaszczyznę pochylenia: 4-2 Tworzenie elementów obróbki spse01530

65 Dodawanie pochylenia do części Następnie wybierz lica, które chcesz pochylić, i wprowadź kąt pochylenia w pasku poleceń: Na pasku poleceń kliknij przycisk Dalej, aby określić kierunek pochylenia: spse01530 Tworzenie elementów obróbki 4-3

66 Lekcja Lekcja 4: 4: Dodawanie Dodawanie pochylenia pochylenia do części do części Kliknij prawym przyciskiem myszy, aby zastosować kąt pochylenia do modelu. Ćwiczenie: Dodawanie pochylenia w celu modelowania lic Czynność: Dodawanie pochylenia w celu modelowania lic W tym ćwiczeniu przedstawiono pochylanie lic modelu. Dowiedz się, w jaki sposób wykonywać pochylenia lic i edytować istniejące pochylenia. 4-4 Tworzenie elementów obróbki spse01530

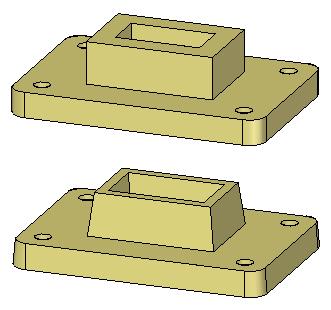

67 Dodawanie pochylenia do części Otwieranie pliku części Otwórz plik części draft.par. Dodaj pochylenie o wartości 5 do łańcucha lic pionowych na płycie podstawy, poza licami na występie i licami na wycięciu. spse01530 Tworzenie elementów obróbki 4-5

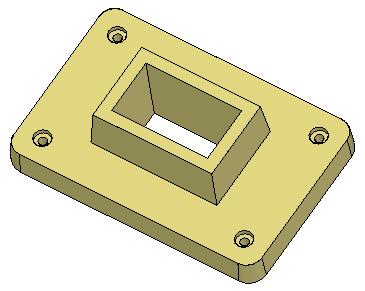

68 Lekcja Lekcja 4: 4: Dodawanie Dodawanie pochylenia pochylenia do części do części Dodawanie pochylenia do płyty podstawy Na karcie Narzędzia główne w grupie Bryły kliknij polecenie Pochyl. Wybierz dolne lico płyty podstawy jako płaszczyznę pochylenia. Kąt pochylenia obraca się wokół osi przy płaszczyźnie pochylenia. Wybierz łańcuch lic, tak jak pokazano na ilustracji. Kliknij początek uchwytu kierunku, aby zdefiniować kierunek do wewnątrz. W polu edycji dynamicznej wpisz wartość kąta pochylenia równą 5, a następnie naciśnij klawisz Enter. 4-6 Tworzenie elementów obróbki spse01530

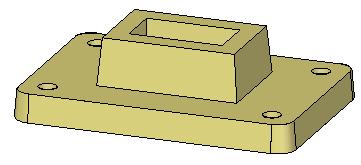

69 Dodawanie pochylenia do części Dodaj pochylenie do występu Dodaj pochylenie o wartości 5 do czterech lic występu o kierunku do wewnątrz. Użyj lica górnego płyty podstawy jako płaszczyzny pochylenia. spse01530 Tworzenie elementów obróbki 4-7

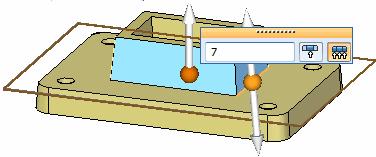

70 Lekcja Lekcja 4: 4: Dodawanie Dodawanie pochylenia pochylenia do części do części Dodawanie pochylenia do lic wycięcia Dodaj pochylenie o wartości 5 do czterech lic wycięcia o kierunku na zewnątrz. Użyj lica dolnego płyty podstawy jako płaszczyzny pochylenia. 4-8 Tworzenie elementów obróbki spse01530

71 Dodawanie pochylenia do części Edytowanie elementu pochylenia Edytuj element pochylenia na występie. Wybierz element przy użyciu narzędzia QuickPick lub PathFinder. Kliknij tekst 5, aby edytować parametry pochylenia. spse01530 Tworzenie elementów obróbki 4-9

72 Lekcja Lekcja 4: 4: Dodawanie Dodawanie pochylenia pochylenia do części do części Zmień kąt pochylenia na 7 i naciśnij klawisz Enter. W tym momencie można również edytować kierunek pochylenia i płaszczyznę pochylenia. Naciśnij klawisz Enter, aby zastosować edycję, a następnie klawisz Esc, aby zakończyć wykonywanie polecenia. To kończy ćwiczenie. Zamknij plik i nie zapisuj Tworzenie elementów obróbki spse01530

73 Dodawanie pochylenia do części Podsumowanie W tym ćwiczeniu przedstawiono sposób stosowania pochylenia do lic w modelu. Wybrano pochyloną płaszczyznę, aby sterować punktem obrotu kąta pochylenia. Jeśli nie istnieje żadne lico, którego można byłoby użyć jako płaszczyzny pochylenia, można utworzyć płaszczyznę i przenieść ją do żądanego położenia. Ponadto zaprezentowano sposób edycji istniejącego pochylenia. spse01530 Tworzenie elementów obróbki 4-11

74 Lekcja Lekcja 4: 4: Dodawanie Dodawanie pochylenia pochylenia do części do części Uwagi dotyczące tworzenia zaokrągleń i pochyleń Jeżeli dodajesz zarówno zaokrąglenia, jak i pochylenia, przed podjęciem decyzji dotyczącej kolejności wykonywania poszczególnych operacji powinieneś rozważyć kilka istotnych czynników. Jeżeli najpierw dodasz zaokrąglenia, po nadaniu pochyleń promienie zaokrągleń nie będą już stałe, a ich powierzchnie zmienią się z walcowych na stożkowe. Jeśli najpierw zostaną zastosowane pochylenia, a po nich zaokrąglenia, wartość promienia pozostanie stała. Czynnikiem decydującym o kolejności nadawania pochyleń i zaokrągleń może być przebieg procesu produkcyjnego rzeczywistej części Tworzenie elementów obróbki spse01530

75 Dodawanie pochylenia do części Omówienie ćwiczenia Odpowiedz na poniższe pytania: 1. Prawda czy fałsz: Czy zaokrąglenie dodane do modelu przed pochyleniem lic zachowa stały promień po wykonaniu operacji pochylania? spse01530 Tworzenie elementów obróbki 4-13

76

77 Lekcja 5: Pogrubienia i cienkościenność części Aby nadać pogrubienie części, można użyć polecenia Pogrubienie. Można też użyć polecenia Cienkościenność, aby nadać cienkościenność części. Przebieg pracy podczas operacji pogrubiania Po wybraniu polecenia Pogrubienie na pasku poleceń zostaną wyświetlone wskazówki dotyczące następujących kroków: Krok: wybór - określa kryteria wyboru lica definiujące operację pogrubiania. Można wykonać pogrubienie pojedynczego lica, ciągłego łańcucha lic stycznych lub całej bryły. Po dokonaniu wyboru kliknij przycisk Akceptuj (znak akceptacji). spse01530 Tworzenie elementów obróbki 5-1

78 Lekcja Lekcja 5: 5: Pogrubienia Pogrubienia i cienkościenność i części części Odsunięcie - określa odległość, na jaką mają zostać odsunięte lica. Można wpisać odległość odsunięcia, a następnie kliknąć strzałkę odsunięcia, aby zdefiniować kierunek odsunięcia. Krok: zakończ - przetwarza dane wejściowe i kończy operację. Aby zakończyć operację pogrubiania, kliknij przycisk Zakończ. Przebieg pracy podczas nadawania cienkościenności Podczas modelowania sekwencyjnego: Po wybraniu polecenia Cienkościenność na pasku poleceń zostaną wyświetlone wskazówki dotyczące następujących kroków: 5-2 Tworzenie elementów obróbki spse01530

79 Pogrubienia i cienkościenność części Krok: grubość ogólna - definiuje ogólną cienkościenność oraz określa, po której stronie powierzchni zostanie zastosowana. Może pozostać wewnątrz, na zewnątrz lub równomiernie po obu stronach lic bryły. Krok: lica otwarte - wybiera lica, które mają pozostać otwarte. Lica zdefiniowane jako otwarte nie są odsuwane, lecz usuwane z bryły. Jeżeli na przykład lico (1) zostanie określone jako otwarte, zostanie ono usunięte podczas tworzenia bryły cienkościennej. Tworząc cienkościenność, można wybrać kilka otwartych lic. spse01530 Tworzenie elementów obróbki 5-3

80 Lekcja Lekcja 5: 5: Pogrubienia Pogrubienia i cienkościenność i części części Jeżeli model zawiera kilka lic ciągłych, są one traktowane jako jedno lico i nie masz możliwości ich indywidualnego zaznaczania. Krok: grubość charakterystyczna - zaznaczenie lic, którym nadawane są grubości charakterystyczne (inne niż ogólna), i określenie tych grubości. Jako lica, którym zostanie nadana grubość charakterystyczna, możesz zaznaczyć jedno lub więcej lic płaskich lub przestrzennych. Krok: zakończ - przetwarza dane wejściowe i wyświetla podgląd elementu. Ponieważ definiowanie otwartych lic i grubości charakterystycznych jest opcjonalne, możesz włączyć podgląd elementu w dowolnym momencie po podaniu grubości ogólnej. Podczas modelowania synchronicznego: Po wybraniu polecenia Cienkościenność na pasku poleceń Cienkościenność zostaną wyświetlone wskazówki dotyczące następujących kroków: 5-4 Tworzenie elementów obróbki spse01530

81 Pogrubienia i cienkościenność części Krok: lica otwarte - wybiera lica, które mają pozostać otwarte. Po kliknięciu na licu zostanie ono dynamicznie zaktualizowane, aby wyświetlić cienkościenność. Wpisz typową grubość ścian i kliknij strzałkę, aby zdefiniować, po której stronie powierzchni zostanie zastosowana. Wyklucz/włącz - definiuje lica, które mają zostać dodane lub usunięte podczas tworzenia bryły cienkościennej. Aby usunąć lico z tworzonej bryły cienkościennej, kliknij przycisk które należy wykluczyć. Aby włączyć lico do istniejącej bryły cienkościennej, kliknij przycisk włączane lico., a następnie kliknij lico,, a następnie kliknij Uwagi dotyczące korzystania z cienkościenności Polecenia Bryła cienkościenna można używać wielokrotnie dla jednej części. W niektórych sytuacjach kilkakrotne zastosowanie polecenia nadawania cienkościenności może okazać się łatwiejsze niż korzystanie z elementów opartych na profilach. Przykładowo, możesz za pomocą cienkościenności stworzyć wspornik z bryły prostopadłościennej. spse01530 Tworzenie elementów obróbki 5-5

82 Lekcja Lekcja 5: 5: Pogrubienia Pogrubienia i cienkościenność i części części Następnie dodać wyciągnięcie, a w kolejnym kroku ponownie skorzystać z polecenia Bryła cienkościenna, aby wydrążyć wnętrze wspornika. Ćwiczenie: Tworzenie wypraski za pomocą polecenia Bryła cienkościenna Czynność: Tworzenie wypraski za pomocą polecenia Bryła cienkościenna W tym ćwiczeniu przedstawiono tworzenie wypraski. Dowiedz się, w jaki sposób tworzyć i modyfikować cienkościenności. 5-6 Tworzenie elementów obróbki spse01530

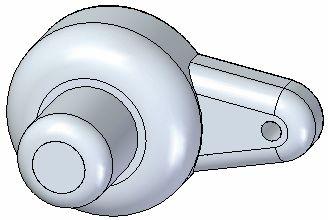

83 Pogrubienia i cienkościenność części Otwieranie pliku części Otwórz plik części thinwall.par. spse01530 Tworzenie elementów obróbki 5-7

84 Lekcja Lekcja 5: 5: Pogrubienia Pogrubienia i cienkościenność i części części Tworzenie cienkościenności i identyfikowanie lic do usunięcia Na karcie Narzędzia główne, w grupie Bryły, wybierz polecenie Cienkościenność. Naciśnij kombinację klawiszy Ctrl+I, aby zmienić widok na izometryczny. Cała część zostanie automatycznie wybrana dla operacji tworzenia cienkościenności. Wybierz wyróżnione lico do usunięcia. W podglądzie dynamicznym zostanie wyświetlony rezultat operacji tworzenia cienkościenności. W polu dynamicznego wprowadzania wartości wpisz wartość grubości równą 1 mm i zachowaj kierunek do wewnątrz. 5-8 Tworzenie elementów obróbki spse01530

85 Pogrubienia i cienkościenność części Wybierz lico przedstawione na ilustracji, aby również je usunąć. Kliknij prawym klawiszem, aby zaakceptować. spse01530 Tworzenie elementów obróbki 5-9

86 Lekcja Lekcja 5: 5: Pogrubienia Pogrubienia i cienkościenność i części części Wykluczanie lic z operacji tworzenia cienkościenności Wybierz polecenie Cofnij, aby cofnąć utworzenie elementu cienkościennego. Ponownie wybierz polecenie Cienkościenność i usuń górne lico, tak jak w poprzednim kroku. Wybierz opcję Wyklucz lica na pasku poleceń Cienkościenność. Wybierz trzy lica pokazane na ilustracji (walcowe, okrągłe i lica zamykające). Podgląd cienkościenności zostanie zaktualizowany. Kliknij prawym klawiszem, aby zaakceptować. Zapisz i zamknij ten plik Tworzenie elementów obróbki spse01530

87 Pogrubienia i cienkościenność części Podsumowanie Podczas tego ćwiczenia użytkownik dowiedział się, w jaki sposób określać cienkościenność w modelu bryłowym. Ponadto użytkownik dowiedział się, w jaki sposób identyfikować otwarte lica i lica przeznaczone do wykluczenia. spse01530 Tworzenie elementów obróbki 5-11

88

89 Lekcja 6: Ćwiczenie: Modelowanie miski olejowej spse01530 Tworzenie elementów obróbki 6-1

90 Lekcja Lekcja 6: 6: Ćwiczenie: Ćwiczenie: Modelowanie Modelowanie miski miski olejowej olejowej Czynność: Modelowanie miski olejowej W tym ćwiczeniu przedstawiono tworzenie miski olejowej z użyciem operacji obróbki. W bryle podstawowej zastosuj kilka typów operacji. Lica pochylone Zaokrąglenia Bryła cienkościenna 6-2 Tworzenie elementów obróbki spse01530

91 Ćwiczenie: Modelowanie miski olejowej Otwieranie pliku części Na podstawowym modelu bryłowym użytkownik umieści elementy obróbki cienkościenności, pochylenia i zaokrąglenia. Otwórz plik części oil_pan.par. spse01530 Tworzenie elementów obróbki 6-3

92 Lekcja Lekcja 6: 6: Ćwiczenie: Ćwiczenie: Modelowanie Modelowanie miski miski olejowej olejowej Pochylanie lic Wybierz polecenie Pochyl. Wybierz górne lico płaszczyzny odniesienia. Lica są pochylane względem tego lica. Aby określić, które lica zostaną pochylone, z listy na pasku poleceń Pochylenie wybierz opcję Wszystkie lica normalne. Wybierz punkt na boku części. 6-4 Tworzenie elementów obróbki spse01530

93 Ćwiczenie: Modelowanie miski olejowej W polu dynamicznego wprowadzania wartości wpisz wartość 5 stopni i wybierz strzałkę pochylenia, aby zdefiniować kierunek, tak jak pokazano na ilustracji. Naciśnij prawy przycisk myszy, aby zaakceptować ten kąt i kierunek. spse01530 Tworzenie elementów obróbki 6-5

94 Lekcja Lekcja 6: 6: Ćwiczenie: Ćwiczenie: Modelowanie Modelowanie miski miski olejowej olejowej Dodawanie odpływu Utwórz odpływ miski, wyciągając okrąg z lica dolnego. Naszkicuj okrąg wyśrodkowany na tym licu i zwymiaruj zgodnie z ilustracją. Wybierz region utworzony przez okrąg i wyciągnij go o 8 mm. 6-6 Tworzenie elementów obróbki spse01530

95 Ćwiczenie: Modelowanie miski olejowej Zaokrąglanie krawędzi Przy użyciu polecenia Zaokrąglenie wybierz dwie przeciwległe krawędzie i nadaj im promień 15 mm. Kliknij prawym klawiszem, aby zaakceptować. Zaokrąglij krawędzie pionowe z promieniem 10 mm. Kliknij prawym klawiszem, aby zaakceptować. spse01530 Tworzenie elementów obróbki 6-7

96 Lekcja Lekcja 6: 6: Ćwiczenie: Ćwiczenie: Modelowanie Modelowanie miski miski olejowej olejowej Zaznacz łańcuch wzdłuż dołu oraz krawędź spustu. Zdefiniuj promień 5 mm, a następnie kliknij prawym przyciskiem myszy, aby zaakceptować. Naciśnij klawisz Esc. 6-8 Tworzenie elementów obróbki spse01530

97 Ćwiczenie: Modelowanie miski olejowej Bryła cienkościenna Wybierz polecenie Cienkościenność. W polu dynamicznego wprowadzania danych wprowadź wartość cienkościenności wynoszącą 3 mm. Usuń lico górne i lico zamykające odpływ. Zdefiniuj wewnętrzną cienkościenność. Kliknij prawym przyciskiem myszy, aby zaakceptować i zakończyć. Zapisz i zamknij tę część. spse01530 Tworzenie elementów obróbki 6-9

98 Lekcja Lekcja 6: 6: Ćwiczenie: Ćwiczenie: Modelowanie Modelowanie miski miski olejowej olejowej Podsumowanie Podczas tego ćwiczenia użytkownik zastosował w modelu bryłowym pochylenie, zaokrąglenie i operacje obróbki bryły cienkościennej. Te operacje są często używane podczas projektowania modeli bryłowych Tworzenie elementów obróbki spse01530
