1 Instrukcja instalatora Moduł wewnętrzny APH IHB PL

2 Instrukcja skrócona Nawigacja Przycisk Ok (potwierdź/wybierz) Przycisk Wstecz (wstecz/cofnij/wyjdź) Pokrętło regulacji (przenieś/zwiększ/zmniejsz) Szczegółowy opis funkcji przycisków można znaleźć na stronie 40. Poruszanie się po menu i wprowadzanie różnych ustawień zostało opisane na stronie 42. Ustawianie temperatury pomieszczenia TEMPERATURA POMIESZCZENIA CIEPŁA WODA 2X MOJA INSTALACJA INFORMACJE Tryb ustawiania temperatury pomieszczenia wybiera się, naciskając dwukrotnie przycisk OK z poziomu trybu startowego w menu głównym. Zwiększ ilość ciepłej wody TEMPERATURA CIEPŁA WODA 1X POMIESZCZENIA MOJA INSTALACJA INFORMACJE 2X Aby tymczasowo zwiększyć ilość c.w.u., najpierw obróć pokrętło sterujące, aby zaznaczyć menu 2 (ikona przedstawiająca kroplę wody), a następnie dwukrotnie naciśnij przycisk OK. W razie zaburzeń komfortu cieplnego Jeśli wystąpi jakiekolwiek zaburzenie komfortu cieplnego, przed skontaktowaniem się z instalatorem można samodzielnie wykonać pewne czynności. Sprawdź na stronie 58 odpowiednie instrukcje.

3 Spis treści 1 Ważne informacje 4 7 Sterowanie - Wstęp 40 Informacje dotyczące bezpieczeństwa 4 Wyświetlacz 40 2 Dostawa i obsługa Transport 7 7 System menu 8 Sterowanie - Menu Montaż 7 Menu 1 - KLIMAT POMIESZCZEN. 44 Dostarczone elementy 7 Menu 2 - C.W.U. 45 Zdejmowanie pokryw 8 Menu 3 - INFORMACJE 45 3 Budowa modułu wewnętrznego 9 Menu 4 - MÓJ SYSTEM Menu 5 - SERWIS Przyłącza rurowe 11 9 Serwis 55 Ogólne przyłącza rurowe 11 Czynności serwisowe 55 Wymiary i przyłącza rurowe Opcje podłączenia 5 Przyłącza elektryczne Informacje ogólne Przyłącza Zaburzenia komfortu cieplnego Menu informacyjne modułu wewnętrznego Zarządzanie alarmami Usuwanie usterek Ustawienia Przyłącza opcjonalne Akcesoria 60 Podłączanie akcesoriów Dane techniczne 62 6 Rozruch i regulacja Przygotowania Napełnianie i odpowietrzanie Uruchomienie i odbiór Ustawianie krzywej chłodzenia/grzania Wymiary i rozmieszczenie króćców przyłączeniowych Ilość c.w.u. Dane techniczne Schemat połączeń elektrycznych, 3 x 400 V Ustawianie obiegu c.w.u. Basen Indeks 71 SG Ready 38 Spis treści 3

4 1 Ważne informacje Informacje dotyczące bezpieczeństwa Niniejsza instrukcja zawiera procedury instalacji i serwisowania dla specjalistów. Urządzenie może być obsługiwane przez dzieci powyżej 8 roku życia oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej oraz nie mające doświadczenia i wiedzy na temat jego obsługi, jeśli będą nadzorowane lub zostały poinstruowane w zakresie bezpiecznego użycia oraz jeśli będą rozumiały niebezpieczeństwo związane z jego używaniem. Urządzenie nie powinno służyć jako zabawka dla dzieci. Czynności związane z czyszczeniem i podstawową konserwacją urządzenia nie powinny być wykonywane przez dzieci bez nadzoru. Prawa do wprowadzania zmian konstrukcyjnych są zastrzeżone. NIBE Symbole Ten symbol informuje o zagrożeniu dla urządzenia lub osoby. Numer seryjny Numer seryjny znajduje się po lewej, w górnej części VVM 500. UWAGA! Numer seryjny Kontaktując się z instalatorem, zawsze należy podawać numer seryjny produktu (14 cyfr). Utylizacja odpadów Utylizacją opakowania powinien zająć się instalator, który zainstalował produkt, albo specjalny zakład utylizacji odpadów. Nie należy wyrzucać produktów wycofanych z eksploatacji razem ze zwykłymi odpadami gospodarstwa domowego. Należy je przekazać do specjalnego zakładu utylizacji odpadów lub sprzedawcy, który świadczy tego typu usługi. Nieprawidłowa utylizacja produktu przez użytkownika grozi karami administracyjnymi zgodnie z obowiązującymi przepisami. Informacje dla poszczególnych krajów Instrukcja instalatora Niniejszą instrukcję montażu należy przekazać klientowi. UWAGA! Ten symbol wskazuje ważne informacje, na co należy zwracać uwagę podczas obsługi instalacji. PORADA! Ten symbol oznacza wskazówki ułatwiające obsługę produktu. 4 Oznaczenie VVM 500 posiada znak CE i stopień ochrony IP21. Znak CE jest potwierdzeniem, że firma NIBE zadbała o zgodność produktu ze wszystkimi obowiązującymi go przepisami określonych dyrektyw UE. Znak CE jest wymagany dla większości produktów sprzedawanych w UE, bez względu na miejsce ich wytwarzania. IP21 oznacza, że przedmioty o średnicy większej niż lub równej 12,5 mm nie mogą przedostać się do środka, wyrządzając szkody oraz że produkt jest zabezpieczony przed kroplami wody spadającymi pionowo. Rozdział 1 Ważne informacje

5 Odbiór instalacji Obowiązujące przepisy wymagają odbioru systemu grzewczego przed rozruchem. Odbiór powinien zostać wykonany przez osobę o odpowiednich kwalifikacjach. Wypełnić kartę w instrukcji obsługi, wpisując na niej dane instalacyjne. Opis Notatki Podpis Data Czynnik grzewczy (strona 18) Płukanie instalacji Odpowietrzenie instalacji Naczynie przeponowe Filtr cząstek stałych Zawór bezpieczeństwa Zawory odcinające Ciśnienie w kotle Podłączenie zgodnie z rysunkiem Ciepła woda (strona 18) Zawory odcinające Zawór mieszający Zawór bezpieczeństwa Zasilanie elektryczne (strona 24) Podłączenie komunikacji Bezpieczniki obwodowe Bezpieczniki, moduł wewnętrzny Bezpieczniki budynku Czujnik temperatury zewnętrznej Czujnik pokojowy Miernik natężenia energii Wyłącznik awaryjny Wyłącznik różnicowo-prądowy Ustawienie awaryjnego trybu termostatu Różne Podłączony do Rozdział 1 Ważne informacje 5

6 Informacje kontaktowe AT CH CZ DE DK FI FR GB NL NO PL RU SE KNV Energietechnik GmbH, Gahberggasse 11, 4861 Schörfling Tel: +43 (0) Fax: +43 (0) NIBE Wärmetechnik c/o ait Schweiz AG, Industriepark, CH-6246 Altishofen Tel: (52) Fax: (52) Druzstevni zavody Drazice s.r.o, Drazice 69, CZ Benatky nad Jizerou Tel: Fax: nibe@nibe.cz NIBE Systemtechnik GmbH, Am Reiherpfahl 3, Celle Tel: 05141/ Fax: 05141/ info@nibe.de Vølund Varmeteknik A/S, Member of the Nibe Group, Brogårdsvej 7, 6920 Videbæk Tel: Fax: info@volundvt.dk NIBE Energy Systems OY, Juurakkotie 3, Vantaa Puh: Fax: info@nibe.fi NIBE Energy Systems France Sarl, Zone industrielle RD 28, Rue du Pou du Ciel, Reyrieux Tel : Fax : info@nibe.fr NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Chesterfield S41 9QG Tel: Fax: info@nibe.co.uk NIBE Energietechniek B.V., Postbus 634, NL 4900 AP Oosterhout Tel: Fax: info@nibenl.nl ABK AS, Brobekkveien 80, 0582 Oslo, Postadresse: Postboks 64 Vollebekk, 0516 Oslo Tel. sentralbord: post@abkklima.no NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, BIAŁYSTOK Tel: Fax: sekretariat@biawar.com.pl "EVAN" 17, per. Boynovskiy, Nizhny Novgorod Tel./fax info@evan.ru NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE Markaryd Tel: +46-(0) Fax: +46-(0) info@nibe.se W przypadku krajów nie wymienionych na tej liście, należy kontaktować się z Nibe Sweden lub odwiedzić witrynę aby uzyskać dodatkowe informacje. 6 Rozdział 1 Ważne informacje

7 LEK LEK LEK 2 Dostawa i obsługa Transport Pompę ciepła VVM 500 należy przewozić i przechowywać w pionie w suchym miejscu. VVM 500 można jednak ostrożnie położyć na tylnej ścianie obudowy podczas wnoszenia do budynku. Montaż VVM 500 należy ustawić na solidnym, wodoodpornym podłożu, które utrzyma masę pompy ciepła. Regulowane nóżki pompy ciepła umożliwiają wypoziomowanie i stabilne ustawienie urządzenia. Dostarczone elementy Czujnik temperatury zewnętrznej Czujnik pokojowy mm Miernik natężenia energii O-ringi Położenie Worek dostarczonych elementów znajduje się na wierzchu produktu. Ponieważ z VVM 500 wypływa woda, miejsce montażu pompy ciepła należy wyposażyć w podłogową kratkę ściekową. Miejsce instalacji Z przodu pompy ciepła należy zostawić 800 mm wolnej przestrzeni. Wszystkie prace serwisowe przy VVM 500 mogą być prowadzone od przodu. 800 Zostawić mm wolnej przestrzeni między modułem wewnętrznym i tylną ścianą na kable i rury. Rozdział 2 Dostawa i obsługa 7

8 Zdejmowanie pokryw Przednia pokrywa 2 1 LEK LEK 1. Wykręć wkręty z dolnej krawędzi przedniej pokrywy. 2. Odchyl pokrywę przy dolnej krawędzi i unieś. LEK LEK LEK Pokrywy boczne można zdjąć, aby ułatwić instalację. Aby zdjąć panele boczne, potrzeba 50 mm przestrzeni. 1. Wykręć wkręty z górnych i dolnych krawędzi. 2. Nieco przekręć pokrywę na zewnątrz. 3. Przesuń pokrywę do tyłu i nieco na bok. 4. Pociągnij pokrywę w jedną stronę. 5. Pociągnij pokrywę do przodu. 8 Rozdział 2 Dostawa i obsługa

9 3 Budowa modułu wewnętrznego VVM 500 XL8 XL9 QM20 XL1 XL3 XL2 BT2 GP12 XL39 AA4 W130 SF1 QN10 BT63 VVM 500 AA4-XJ3 AA4-XJ4 XL18 EB1 BT3 UB1 UB2 AA3 QN11 GP1 FD1 BT6 AA1 AA2 XL19 FA1 XL13 BT54 AA7 QN35 XL14 APH PF1 PF3 QM1 XL4 BT7 XL8 XL9 XL30 PF1 PF3 XL2 XL3 XL14 XL39 QM20 XL1 XL18 XL19 XL13 Rozdział 3 Budowa modułu wewnętrznego 9

10 Przyłącza rurowe XL1 Przyłącze, zasilanie czynnika grzewczego, gwint wew. G25 XL2 Przyłącze, powrót czynnika grzewczego, gwint wew. G25 XL3 Przyłącze, zimna woda, gwint wew. G25 XL4 Przyłącze, ciepła woda, gwint zew. G25 XL8 Przyłącze, podłączanie od pompy ciepła, gwint wew. G25 XL9 Przyłącze, podłączanie do pompy ciepła, gwint wew. G25 XL13 Przyłącze, zasilanie solarnego systemu grzewczego, Ø22 mm XL14 Przyłącze, powrót z solarnego systemu grzewczego, Ø22 mm XL18 Przyłącze, doprowadzenie wysokiej temp., gwint wew. G25 XL19 Przyłącze, odprowadzenie wysokiej temp., gwint wew. G25 XL30 Przyłącze, naczynie przeponowe, gwint wew. G20 XL39 Przyłącze, zasilanie basenu, Ø28 mm FA1 FD1 SF1 W130 Wyłącznik nadprądowy Ogranicznik temperatury Wyłącznik Kabel sieciowy do NIBE Uplink TM Różne PF1 Tabliczka znamionowa PF3 Tabliczka znamionowa UB1 Dławik kablowy UB2 Dławik kablowy * Niewidoczny na rysunku Oznaczenia położenia komponentów zgodnie z normą IEC i Elementy HVAC GP1 Pompa obiegowa GP12 Pompa zasilająca QM1 Zawór spustowy, system grzewczy QM20 Odpowietrzanie, system grzewczy QN10 Zawór trójdrogowy, system grzewczy/ zasobnik c.w.u., zasilanie QN11 Zawór trójdrogowy QN35 Zawór rozdzielający, c.w.u./ogrzewanie Czujniki itp. BT2 Czujniki temperatury, zasilanie czynnika grzewczego BT3 Czujnik temperatury, powrót czynnika grzewczego* BT6 Czujnik temperatury, c.w.u., sterowanie* BT7 Czujnik temperatury, c.w.u., wyświetlacz* BT54 Czujnik temperatury, wężownica solarna* BT63 Czujnik temperatury, zasilanie czynnikiem grzewczym za grzałką zanurzeniową Elementy elektryczne AA1 Karta podgrzewacza pomocniczego AA2 Płyta główna AA3 Karta wejść AA4 Wyświetlacz AA7 EB1 AA4-XJ3 Gniazdo USB AA4-XJ4 Gniazdo serwisowe Płytka dodatkowego przekaźnika Podgrzewacz pomocniczy 10 Rozdział 3 Budowa modułu wewnętrznego

11 4 Przyłącza rurowe Ogólne przyłącza rurowe Instalację rurową należy wykonać zgodnie z obowiązującymi normami i dyrektywami. System wymaga grzejników przeznaczonych do pracy w systemach niskotemperaturowych. Przy najniższej średniej temperaturze zewnętrznej, najwyższe zalecane temperatury to 55 C na zasilaniu i 45 C na powrocie, choć VVM 500 może pracować z temperaturą maks. 65 C. Produkt należy wyposażyć w zawory bezpieczeństwa po stronie kotła i wężownicy c.w.u. Nadmiar wody z zaworu bezpieczeństwa spływa przez miski przelewowe do odpływu, aby pryskająca gorąca woda nie mogła powodować obrażeń. Rura przelewowa powinna wznosić się na całej długości oraz musi być zabezpieczona przed możliwym zamarznięciem. W celu uzyskania maksymalnego komfortu, firma NIBE zaleca montaż VVM 500 jak najbliżej pompy ciepła. Dodatkowe informacje na temat położenia poszczególnych elementów podano w sekcji Inne możliwości montażu w niniejszej instrukcji. Wszystkie wysoko zlokalizowane miejsca w systemie grzewczym należy wyposażyć w odpowietrzniki. Rurociągi należy przepłukać przed podłączeniem modułu wewnętrznego, aby ewentualne zanieczyszczenia nie uszkodziły jego elementów. Przełącznika (SF1) nie wolno ustawiać w położeniu lub, dopóki pompa ciepła VVM 500 nie zostanie napełniona wodą. W przeciwnym razie może dojść do uszkodzenia ogranicznika temperatury, termostatu, grzałki zanurzeniowej itd. Pojemności kotła i systemu grzejników Pojemność wewnętrzna VVM 500 na potrzeby obliczenia naczynia przeponowego wynosi 500 l. Pojemność naczynia przeponowego musi stanowić co najmniej 5% całkowitej pojemności systemu. Tabela z przykładami Pojemność całkowita (l) (moduł wewnętrzny i system grzewczy) Pojemność (l), naczynie przeponowe H Naczynie przeponowe nie jest dostarczane z produktem i należy je nabyć oddzielnie. Ciśnienie początkowe naczynia wzbiorczego należy zwymiarować odpowiednio do maksymalnej wysokości (H) między naczyniem i najwyżej położonym grzejnikiem, patrz rysunek. Ciśnienie początkowe 0,5 bara (5 mvp) oznacza maksymalną dopuszczalną różnicę wysokości 5 m. Jeśli standardowe ciśnienie początkowe w naczyniu przeponowym jest zbyt niskie, można je zwiększyć, napełniając je przez zainstalowany zawór. Standardowe ciśnienie początkowe naczynia przeponowego należy wpisać na liście kontrolnej na stronie 5. Jakakolwiek zmiana ciśnienia początkowego wpływa na zdolność naczynia przeponowego do obsługi wzrostu objętości wody. Rozdział 4 Przyłącza rurowe 11

12 Schemat instalacji Objaśnienie symboli VVM 500 składa się z wężownicy c.w.u., grzałki zanurzeniowej, pomp obiegowych, zbiornika buforowego, układu sterowania oraz przygotowania do pracy z kolektorami słonecznymi. VVM 500 podłącza się do systemu grzewczego. Urządzenie VVM 500 jest przeznaczone do podłączenia i komunikacji z F2020/F2025/F2026/F2030/F2040/F2120/F2300, które tworzą razem kompletną instalację grzewczą. Kiedy na zewnątrz jest zimno, F2020/F2025/F2026/F2030/F2040/F2120/F2300 współpracuje z VVM 500, a jeśli temperatura powietrza na zewnątrz spadnie poniżej temperatury wyłączenia pompy ciepła, całe ogrzewanie jest realizowane przez VVM 500. Symbol Znaczenie Zawór odpowietrzający Zawór odcinający Zawór czerpalny Zawór zwrotny Zawór równoważący Zawór trójdrogowy Zawór bezpieczeństwa -EB15 -EB15-FL2 -EB15 -CM1 -FL1 -RM1 -QM40 T P Termometr Czujnik temperatury Naczynie przeponowe Manometr Pompa obiegowa Filtr cząstek stałych -EB101 -EB101 -FL10 -QM40 -XL1 -HQ1-QM41 -XL2 -QM1 Filtr cząstek stałych Wentylator Sprężarka Wymiennik ciepła System c.o. Ciepła woda użytkowa Systemy ogrzewania podłogowego 12 Rozdział 4 Przyłącza rurowe

13 Wymiary i przyłącza rurowe Przyłącza rurowe XL4 Przyłącze, ciepła woda XL8 Przyłącze, doprowadzenie czynnika grzewczego XL9 Przyłącze, odprowadzenie czynnika grzewczego Gwint zewn. G25 Gwint wew. G25 Gwint wew. G XL4 CM1 XL2 XL8 XL9 XL1 XL3 Przyłącza rurowe XL1 Przyłącze, zasilanie czynnika grzewczego XL2 Przyłącze, powrót czynnika grzewczego XL3 Przyłącze, zimna woda Gwint wew. G25 Gwint wew. G25 Gwint wew. G25 Rozdział 4 Przyłącza rurowe 13

14 Legenda AZ10 Pompa ciepła na powietrze wentylacyjne F135 HQ1 Filtr cząstek stałych QM42 Zawór odcinający QM43 Zawór odcinający QM44 Zawór odcinający RM1 Zawór zwrotny CL11 AA25 BT51 EP5 GP9 HQ4 QN19 EB15 CM1 FL2 XL1 XL2 XL3 XL4 XL8 XL9 XL13 XL14 XL39 EB101 FL10 HQ1 QM1 QM40 QM41 Zestaw basenowy Rozdzielnia Czujnik temperatury, basen Wymiennik, basen Basen, pompa Filtr cząstek stałych Zawór trójdrogowy, basen VVM 500 Zamknięte naczynie przeponowe, czynnik grzewczy Zawór bezpieczeństwa, czynnik grzewczy Przyłącze, czynnik grzewczy, zasilanie 1 Przyłącze, czynnik grzewczy, powrót 1 Przyłącze, zimna woda Przyłącze, ciepła woda Przyłącze, podłączanie od pompy ciepła Przyłącze, podłączanie do pompy ciepła Przyłącze, solarny system grzewczy, zasilanie Przyłącze, solarny system grzewczy, powrót Przyłącze, wyposażenie dodatkowe, wyjście Pompa ciepła Zawór bezpieczeństwa Filtr cząstek stałych Zawór czerpalny Zawór odcinający Zawór odcinający EP30 AA25 BT53 EP8 GP30 EQ1 AA25 BT64 CP10 GP12 GP13 QN12 Zestaw słoneczny Rozdzielnia z kartą rozszerzeń Czujnik temperatury, kolektor słoneczny Kolektor słoneczny Stacja pomp SPS 10, SPS 20 CM5 Naczynie przeponowe FL4 Zawór bezpieczeństwa, zestaw solarny GP4 Pompa, zestaw solarny QM43 Zawór odcinający QM44 Zawór odcinający QM45 Zawór odcinający RM3 Zawór zwrotny RM4 Zawór zwrotny Moduł aktywnego chłodzenia ACS 310 Rozdzielnia z kartą rozszerzeń Czujnik temperatury, chłodzenie, zasilanie Jednopłaszczowy zbiornik c.w.u., chłodzenie Pompa zasilająca Pompa obiegowa, chłodzenie Zawór trójdrogowy chłodzenia/ogrzewania Obieg c.w.u. FL1 Zawór bezpieczeństwa, c.w.u. GP11 Pompa obiegowa, c.w.u. QM40 Zawór odcinający RM1 Zawór zwrotny Różne HQ1 Filtr cząstek stałych EM1 AA25 BT52 GP15 RM1 EP21 AA25 BT2 BT3 GP20 QN25 Zewnętrzne źródło ciepła (piec olejowy, gazowy, na pellety lub drewno z zaworem trójdrogowym) Rozdzielnia z kartą rozszerzeń Czujnik temperatury, kocioł Pompa zasilająca, zewnętrzne źródło ciepła Zawór zwrotny System grzewczy 2 Rozdzielnia z kartą rozszerzeń Czujnik temperatury, czynnik grzewczy, zasilanie Czujnik temperatury, czynnik grzewczy, powrót Pompa obiegowa, czynnik grzewczy, dolny zawór trójdrogowy Zawór trójdrogowy 14 Rozdział 4 Przyłącza rurowe

15 Schemat ogólny -CL11 -EP5 -AA25 -GP9 -BT51 -HQ4 -FL1 -RM1 -QM40 -GP9 -EP21 -AA25 -BT2 -GP20 -CL11-QN19 -EB15 -FL2 -EB15 -CM1 -QN25 -BT3 -EB101 -EB15 -EM1 -AA25 -RM1-GP15 -EM1 -BT52 -EP30 -AA25 -EP30-BT53 -GP30 -RM4 -EP30-EP8 T -RM3 -GP4 -QM45 -GP30 -CM5 T P -FL4 -QM44 -QM43 Rozdział 4 Przyłącza rurowe 15

16 Opcje podłączenia Kompatybilne pompy ciepła powietrze/woda firmy NIBE Kompatybilne pompy ciepła powietrze/woda firmy NIBE muszą być wyposażone w kartę sterującą z wyświetlaczem, której oprogramowanie jest co najmniej w wersji podanej na poniższej liście. Wersja karty sterowania jest wyświetlana na wyświetlaczu pompy ciepła przy rozruchu. Produkt F2020 F2025 F2026 Wersja oprogramowania Dodatkowe zasobniki c.w.u. Moduł wewnętrzny należy wyposażyć w elektryczny zasobnik c.w.u., jeśli zainstalowano wannę lub inny duży odbiornik ciepłej wody użytkowej. Następnie należy zainstalować zawór mieszający na wyjściu c.w.u. z zasobnika. Zasobnik c.w.u. bez grzałki zanurzeniowej Jeśli zachodzi potrzeba zastosowania dodatkowego ogrzewacza c.w.u., stosowane są ogrzewacze c.w.u. typu NIBE VPB 200, VPBS 300 lub AHPS (z opcją przyłączenia systemu solarnego). Wymagany jest dodatkowy zestaw przyłączeniowy. Przy podłączaniu AHPS konieczne jest poprowadzenie rur za urządzeniami, co wymaga mm wolnej przestrzeni do ściany. zw kv F2030 F2040 F2120 F2300 wszystkie wersje wszystkie wersje wszystkie wersje 55 Więcej informacji można znaleźć w oraz w odpowiednich instrukcjach montażu użytych akcesoriów. Sprawdź na stronie 60 listę akcesoriów, jakich można użyć z VVM 500. cw vv 16 Rozdział 4 Przyłącza rurowe

17 Zasobnik c.w.u. z grzałką zanurzeniową Jeśli istnieje możliwość wykorzystania ogrzewacza c.w.u. z grzałką zanurzeniową, można użyć ogrzewaczy c.w.u. COMPACT lub EMINENT firmy NIBE. Jeśli przyłącze zaworu ma być zainstalowane na zewnątrz, usunięte lub oddzielone, należy je zastąpić oddzielnym przyłączem Ø22 mm. Ciepła woda z VVM 500 Rozdział 4 Przyłącza rurowe 17

18 Podłączanie do pompy ciepła Wszystkie rury na zewnątrz należy zaizolować termicznie otuliną do rur o grubości minimum 20 mm. VVM 500 nie jest wyposażony w zawory odcinające, które należy zainstalować na zewnątrz modułu wewnętrznego, aby ułatwić późniejsze serwisowanie. -EB15 -XL8 -EB15 -CM1 -XL9 -FL2 Podłączanie zimnej i ciepłej wody Instalacja zaworu mieszającego jest konieczna, jeśli ustawienie fabryczne zmieni się w takim zakresie, że temperatura może przekroczyć 60 C. W przypadku zmiany ustawienia fabrycznego, należy przestrzegać przepisów krajowych. Ustawienie wprowadza się w menu (patrz strona 48). -EB15-FL2 -EB15 -CM1 -XL4 -XL3 -FL1 -RM1 -QM40 -EB101 -EB101 -FL10 -QM40 -XL1 -HQ1-QM41 -XL2 -QM1 -EB15 Podłączanie w czasie eksploatacji bez pompy ciepła Podłącz rurę wejściową od pompy ciepła (XL8) do rury wyjściowej XL9 pompy ciepła. -XL8 -EB15 -EB15-FL2 -EB15 -CM1 -XL9 Podłączanie systemu grzewczego Podczas podłączania do instalacji, w której wszystkie grzejniki/rury ogrzewania podłogowego wyposażono w zawory termostatyczne, aby zapewnić odpowiedni przepływ należy zainstalować zawór bezpieczeństwa lub usunąć kilka termostatów. -EB15-FL2 -EB15 -CM1 XL1 XL2 -EB15 18 Rozdział 4 Przyłącza rurowe

19 Co najmniej dwa systemy grzewcze Jeśli więcej niż jeden system grzewczy wymaga podgrzania, można wykorzystać następujące połączenie. To połączenie wymaga wyposażenia dodatkowego ECS 40/ECS EB15-FL2 -EB15 -CM1 -EP21 -AA25 -XL1 -BT2 -GP20 -QN25 -BT3 Podłączanie obiegu c.w.u. Aby zmniejszyć ryzyko rozwoju bakterii w systemach z obiegiem c.w.u., temperatura krążącej wody nie powinna spadać poniżej 50 C. W obiegu nie powinno być żadnych rur ze stojącą ciepłą wodą. System c.w.u. należy tak wyregulować, aby temperatura nie spadała poniżej 50 C na jego końcach. -XL4 -XL3 -FL1 -RM1 -QM40 -GP11 -XL2 -EB15 -EB15-FL2 -EB15 -CM1 -EB15 Podłączanie zewnętrznego źródła ciepła W przypadku podłączenia do pieca gazowego/elektrycznego/olejowego wymagane jest wyposażenie dodatkowe DEH 500 patrz Wyposażenie dodatkowe na stronie 60 -EB15-FL2 -EB15 -CM1 Podłączanie ACS 310 Informacje na temat podłączania aktywnego chłodzenia, ACS 310, zawiera punkt Wyposażenie dodatkowe na stronie 60. -EB15 -EM1 -AA25 -BT52 -EM1 -EQ1 -AA25 -GP13 -EB1 -EB15-FL2 -EB15 -CM1 -XL18 -XL19 -RM1 -GP15 -CP10 -GP12 -BT64 -QN12 -EB15 -EB101 -EB101 -FL10 -QM40 -XL1 -HQ1-QM41 -XL2 -QM1 Rozdział 4 Przyłącza rurowe 19

20 Podłączanie do instalacji solarnej W przypadku podłączenia do kolektora słonecznego wymagane jest wyposażenie dodatkowe SCA 30 patrz Wyposażenie dodatkowe na stronie 60. -EB15 -FL2 -CM1 -EB15 -EP30 -BT53 -EP8 -EB101 -EB101 -FL10 -QM40 -XL1 -HQ1-QM41 -XL2 -QM1 -XL13 -XL14 -AA25 -GP30 -RM4 -CM5 T -RM3 T P -FL4 -GP4 -QM45 -QM44 -QM43 Podłączanie basenu Ogrzewaniem wody w basenie steruje czujnik basenowy. W razie niskich temperatur wody basenowej, zawór rozdzielający zmienia kierunek i otwiera się od strony wymiennika basenowego. To połączenie wymaga wyposażenia dodatkowego POOL500. -CL11 -EP5 -AA25 -GP9 -BT51 -HQ4 POOL -CL11-QN19 -EB15 -EB15 -EB15 -FL2 -EB15 -CM1 -XL39 -EB101 -EB101 -FL10 -QM40 -XL1 -HQ1-QM41 -XL2 -QM1 20 Rozdział 4 Przyłącza rurowe

21 Podłączanie F135 Zapotrzebowaniem w F135 steruje moduł wewnętrzny systemu. Pompą i prędkością wentylatora można także sterować z menu w module wewnętrznym. -AZ10 -AZ10 -HQ1 -QM42 -GP10 -QM43 -EB15 -FL2 -EB15 -CM1 -RM1 -EB15 -EB101 -EB101 -FL10 -XL1 -QM40 -HQ1-QM41 -XL2 -QM1 Rozdział 4 Przyłącza rurowe 21

22 Podłączanie F135, ACS 310 i basenu F135 podłączona w systemie powietrze/woda z chłodzeniem 4-rurowym. W takim przypadku chłodzenie 4-rurowe należy podłączyć między pompą ciepła na powietrze zewnętrzne i F135. Jeśli dodatkowo występuje basen, F135 należy podłączyć między chłodzeniem 4-rurowym i basenem. Zapotrzebowaniem w F135 steruje moduł wewnętrzny systemu. Pompą i prędkością wentylatora można także sterować z menu w module wewnętrznym. -AZ10 -AZ10 -CL11 -EP5 -HQ1 -QM42 -GP10 -QM43 -AA25 -GP9 -BT51 -HQ4 POOL -EQ1 -AA25 -GP13 -QM44 -CL11 -QN19 -EB15 -FL2 -EB15 -CM1 -CP10 -GP12 -RM1 -BT64 -QN12 -EB15 -EB101 -EB101 -FL10 -RN10 -QM40 -XL1 -HQ1-QM41 -XL2 -QM1 22 Rozdział 4 Przyłącza rurowe

23 Podłączenie OPT 10 i kotła gazowego GBM GBM jest podłączony do zasilania między modułem wewnętrznym i pompą ciepła powietrze-woda. Do podłączenia GBM wymagane jest wyposażenie dodatkowe OPT 10, patrz Akcesoria na stronie 60. Moduł wewnętrzny steruje żądaną temperaturą zasilania kotła gazowego za pomocą OPT 10. Następnie kocioł gazowy reguluje własną moc, aby uzyskać żądaną temperaturę. Wybierz w menu 4.1.8, czy chcesz korzystać z funkcji smart energy source. Tutaj można wybrać, czy system ma korzystać z najtańszego w danym czasie źródła energii. Można także wybrać, czy system ma korzystać z najbardziej neutralnego źródła energii CO 2 w danym czasie. -EM1 -EM1 -QM42 -EM1 -AA25 -EM1 -QM43 -EM1 -RM1 -EB15 -FL2 -EB15 -CM1 -FL1 -RM1 -QM40 -EB15 -EB101 -EB101 -FL10 XL1 -QM40 -HQ1-QM41 XL2 -QM1 Rozdział 4 Przyłącza rurowe 23

24 VVM 500 APH AB B VVM Przyłącza elektryczne Informacje ogólne Cały osprzęt elektryczny, oprócz czujników temperatury zewnętrznej, czujników pokojowych i mierników natężenia prądu został podłączony fabrycznie. Odłączyć moduł wewnętrzny przed wykonaniem testów izolacji instalacji elektrycznej w budynku. Jeśli budynek jest wyposażony w wyłącznik różnicowo-prądowy, VVM 500 należy wyposażyć w oddzielny wyłącznik. Schemat połączeń modułu wewnętrznego można znaleźć na stronie 66. Nie należy układać kabli komunikacyjnych i sygnałowych do styków zewnętrznych w pobliżu kabli wysokoprądowych. Minimalny przekrój poprzeczny kabli komunikacyjnych i sygnałowych do styków zewnętrznych musi wynosić od 0,5 mm² do 50, na przykład EKKX lub LiYY lub podobne. W przypadku prowadzenia kabli w VVM 500, muszą być stosowane przejścia kablowe UB1 oraz UB2 (zaznaczone na ilustracji). W UB1 oraz UB2 kable są wprowadzane przez cały moduł wewnętrzny od ściany tylnej w kierunku przedniej. FD1 FD1-SF2 FA1 Wyłącznik nadprądowy UB1 UB2 LEK Moduł wewnętrzny i znaczna część jego elementów wewnętrznych są zabezpieczone wewnętrznie wyłącznikiem nadprądowym (FA1). APH UB1 UB2 SF1 Ogranicznik temperatury Ogranicznik temperatury (FD1) odcina zasilanie elektryczne od elektrycznego podgrzewacza pomocniczego, jeśli temperatura wzrośnie do zakresu 90 i 100 C i można go zresetować ręcznie. Dopóki kocioł nie zostanie napełniony wodą i system c.o. nie zostanie odpowietrzony, nie wolno ustawiać przełącznika (SF1) w położeniu lub. W przeciwnym razie może dojść do uszkodzenia ogranicznika temperatury, termostatu i grzałki zanurzeniowej. Resetowanie LEK Ogranicznik temperatury (FD1) jest dostępny za przednią pokrywą. Ogranicznik temperatury kasuje się, naciskając przycisk (FD1-SF2) małym śrubokrętem. Naciśnij lekko przycisk, maks. 15 N (ok. 1,5 kg). FD1 Jeśli kabel zasilający jest uszkodzony, może zostać wymieniony tylko przez NIBE, jej serwisanta lub inną wykwalifikowaną osobę, aby uniknąć niebezpieczeństwa i uszkodzenia. FD1-SF2 LEK Instalację elektryczną i serwisowanie należy wykonać pod nadzorem wykwalifikowanego elektrotechnika. Przed przystąpieniem do wykonywania jakichkolwiek prac serwisowych, napięcie prądu należy odciąć przy pomocy wyłącznika automatycznego. Instalację elektryczną i okablowanie należy wykonać zgodnie z obowiązującymi przepisami. Dostępność, przyłącze elektryczne Plastikowe pokrywy skrzynek elektrycznych otwiera się śrubokrętem. 24 Rozdział 5 Przyłącza elektryczne

25 VVM 500 VVM 500 VVM 500 Pokrywę karty wejść otwiera się bez pomocy narzędzi. Zdejmowanie pokrywy, karta wejść Zdejmowanie pokrywy, płyta główna UWAGA! Aby zdjąć pokrywę płyty głównej, należy najpierw zdjąć pokrywę karty wejść. 1 A B Zatrzask należy pchnąć w dół. 2. Odchyl i wyjmij pokrywę. APH 2 Zdejmowanie pokrywy, karta podgrzewacza pomocniczego 1 A B 2 APH APH 3 1. Wsunąć wkrętak (A) i ostrożnie podważyć zatrzask (B) w dół. 2. Odchyl i wyjmij pokrywę. Blokada kabli Należy użyć odpowiedniego narzędzia, aby zwolnić/ zablokować kable w zaciskach modułu wewnętrznego LEK LEK 3 1. Wsunąć wkrętak (A) i ostrożnie podważyć zatrzask (B) w dół. 2. Odchyl i wyjmij pokrywę. Rozdział 5 Przyłącza elektryczne 25

26 VVM 500 APH VVM 500 APH Przyłącza Aby zapobiec zakłóceniom, nie należy układać nieekranowanych kabli komunikacyjnych i/lub sygnałowych do styków zewnętrznych w odległości mniejszej niż 20 cm od kabli wysokoprądowych. Przyłącze zasilania VVM 500 należy zainstalować, stosując odłącznik o minimalnej przerwie 3 mm. Minimalny przekrój poprzeczny kabla należy zwymiarować odpowiednio do mocy użytych bezpieczników. Dostarczony kabel (długość ok. 2 m) do doprowadzenia zasilania elektrycznego podłącza się do listwy zaciskowej X1 na karcie grzałki zanurzeniowej (AA1). Kabel przyłączeniowy znajduje się w tylnej części VVM 500. (Patrz rysunek wymiarowy poniżej). Czujnik temperatury zewnętrznej Czujnik temperatury na zewnątrz (BT1) należy zainstalować w cieniu na północnej lub północno-zachodniej ścianie, aby m.in. nie świeciło na niego poranne słońce. Podłącz czujnik do zacisków X6:1 i X6:2 na karcie wejść (AA3). Należy użyć kabla dwużyłowego o przekroju minimum 0,5 mm². Ewentualny kanał kablowy należy uszczelnić, aby zapobiec kondensacji w obudowie czujnika. AA3-X6 Zewnętrzne VVM 500 BT AA3-X Przyłącze AA1-X1 N 0 PE L1 1 L2 L3 AA1-X1 PE1 Sterowanie taryfowe W razie okresowego zaniku napięcia grzałki zanurzeniowej, musi także nastąpić zablokowanie przez wejście AU patrz Opcje połączeń Możliwy dobór wejść AU. 26 Rozdział 5 Przyłącza elektryczne

27 VVM 500 APH Czujnik pokojowy Pompa ciepła VVM 500 jest dostarczana z czujnikiem pokojowym (BT50). Czujnik pokojowy pełni trzy funkcje: 1. Pokazuje bieżącą temperaturę pomieszczenia na wyświetlaczu VVM Umożliwia zmianę temperatury pomieszczenia w C. 3. Umożliwia zmianę/ stabilizację temperatury pomieszczenia. Czujnik należy zainstalować w neutralnym miejscu, tam gdzie ma być uzyskiwana zadana temperatura. Odpowiednim miejscem jest pusta ściana wewnętrzna w przedpokoju ok. 1,5 m nad podłogą. To ważne, aby nie umieszczać czujnika np. we wnęce, między półkami, za zasłoną, nad źródłem ciepła lub w jego pobliżu, w przeciągu od drzwi wejściowych lub w bezpośrednim świetle słonecznym, tak, aby mógł swobodnie mierzyć prawidłową temperaturę pomieszczenia. Zamknięte termostaty grzejnika również mogą powodować problemy. Moduł wewnętrzny może pracować bez czujnika pokojowego, ale aby móc sprawdzać temperaturę pomieszczenia na wyświetlaczu VVM 500, należy zainstalować czujnik. Podłącz czujnik pokojowy do zacisków X6:3 i X6:4 na karcie wejść (AA3). Jeśli czujnik ma być używany do zmiany temperatury pomieszczenia w C i/lub do stabilizacji temperatury pomieszczenia, należy go aktywować w menu Jeśli czujnik pokojowy jest używany w pomieszczeniu z ogrzewaniem podłogowym, powinien pełnić tylko funkcję informacyjną i nie regulować temperatury pomieszczenia. AA3-X6 Zewnętrzne RG 05 BT50 VVM F AA3-X6 Komunikacja Jeśli VVM 500 ma zostać podłączony do pompy ciepła, podłącza się go do zacisków X4:13, X4:14 i X4:15 na karcie wejść (AA3). AA3-X4 F2030/F2040/F2300 F20XX A+ B- GND F2026 F2020/F2025 F20XX A+ B- GND F2120 VVM500 VVM AA3-X AA3-X4 VVM AA3-X4 VVM Inomhusmodul 500 X22 AA3-X4 4 AA3-X4 GND3 15 A B2 14 B A1 13 GND UWAGA! Zmiany temperatury pomieszczenia wymagają czasu. Na przykład, krótkie okresy czasu w połączeniu z ogrzewaniem podłogowym nie zapewnią zauważalnej różnicy w temperaturze pomieszczenia. Rozdział 5 Przyłącza elektryczne 27

28 VVM 500 APH Ustawienia BT30 AA1-X3 AA1-SF1 Tryb awaryjny Kiedy moduł wewnętrzny znajduje się w trybie awaryjnym (SF1 jest ustawiony na ), tylko najbardziej potrzebne funkcje są aktywne. Ilość c.w.u. zostaje ograniczona. Czujnik obciążenia nie jest podłączony. Stała temperatura w rurociągu zasilającym, patrz rozdział Termostat trybu awaryjnego na stronie 28. AA1-X7 Podgrzewacz pomocniczy - moc maksymalna Grzałkę zanurzeniową można skonfigurować do maksymalnie 9 kw. Ustawienie przy dostawie to 9 kw. Moc grzałki zanurzeniowej jest podzielona na 4 stopnie, zgodnie z tabelą. Maksymalną moc elektrycznego podgrzewacza pomocniczego ustawia się w menu Stopnie mocy grzałki zanurzeniowej Podgrzewacz pomocniczy (kw) Maks. (A) L1 0,0 0,0 0,0 8,7 8,7 Maks. (A) L2 0,0 8,7 8,7 8,7 16,2 Maks. (A) L3 0,0 0,0 8,7 8,7 16,2 Tabela zawiera maksymalny prąd fazowy dla poszczególnych stopni elektrycznych modułu wewnętrznego. Jeśli podłączono mierniki natężenia prądu, moduł wewnętrzny monitoruje prądy fazowe. W razie przeciążenia fazy zasilane jest przełączane na kolejne/ inne fazy. W razie przeciążenia ustawionej wielkości bezpiecznika, gdy zainstalowana pompa ciepła jest sterowana częstotliwościowo, stopień mocy grzałki zanurzeniowej najpierw zostaje wyłączony, po czym następuje ograniczenie sprężarki. Zasilanie w trybie awaryjnym Moc grzałki zanurzeniowej w trybie awaryjnym ustawia się za pomocą przełącznika (SF1) na karcie grzałki zanurzeniowej (AA1), zgodnie z tabelą poniżej. Ustawienie fabryczne to 6 kw. kw ON 1 wył. wył. wł. wł wył. wył. wył. wył. 3 wył. wł. wł. wł. 4 wył. wył. wył. wł. 5 wł. wł. wł. wł. Rysunek przedstawia przełącznik (AA1-SF1) w ustawieniu fabrycznym, tj. 6 kw. Termostat trybu awaryjnego 6 wył. wył. wył. wł. W trybie awaryjnym temperaturę zasilania ustawia się za pomocą termostatu (FD1-BT30). Można ją ustawić na 35 (ustawienie fabryczne, För markvärme! np. ogrzewanie podłogowe) lub na 45 C (np. grzejniki). LEK Zablokowanie mocy VVM 500 odpowiada För frånluftsvärme! stosownym przepisom budowlanym (BBR). Oznacza to, że maksymalna moc elektryczna (maksymalna zainstalowana elektryczna moc grzewcza) może zostać zablokowana w menu Aby potem zmienić maksymalną moc elektryczną, muszą zostać wymienione niektóre elementy produktu. LEK 28 Rozdział 5 Przyłącza elektryczne

29 VVM 500 VVM 500 APH Przyłącza opcjonalne Czujnik obciążenia Jeśli w budynku działa wiele odbiorników energii w czasie pracy elektrycznego podgrzewacza pomocniczego, istnieje ryzyko, że zadziała główny bezpiecznik budynku. Moduł wewnętrzny posiada zintegrowane mierniki natężenia prądu, które kontrolują stopnie mocy podgrzewacza pomocniczego, rozdzielając moc między poszczególne fazy lub wyłączając go w razie przeciążenia fazy. Ponowne załączenie następuje po zmniejszeniu poboru prądu. Podłączanie mierników natężenia prądu W celu pomiaru prądu na każdej żyle fazowej doprowadzonej do rozdzielni należy zainstalować miernik natężenia prądu. Rozdzielnia jest odpowiednim miejscem instalacji. Mierniki natężenia prądu należy podłączyć do kabla wielożyłowego w obudowie obok skrzynki rozdzielczej. Pomiędzy obudową a modułem wewnętrznym należy użyć kabla wielożyłowego o przekroju poprzecznym min. 0,5 mm2. Podłącz kabel do karty wejść (AA3) na listwie zaciskowej X4:1-4, gdzie X4:1 jest wspólnym zaciskiem dla trzech mierników natężenia prądu fazowego. Wielkość głównego bezpiecznika budynku ustawia się w menu Przyłącze Inkommande prądu el PEN L1 L 2 L 3 czujnika do jednego z sześciu przyłączy specjalnych, w celu skorygowania podłączeń w oprogramowaniu w VVM 500 musi zostać wybrana prawidłowa funkcja. UWAGA! Jeśli do VVM 500 zostanie podłączona funkcja wyłącznika zewnętrznego lub czujnik, w menu 5.4 należy wybrać odpowiednie wejście lub wyjście funkcji, patrz strona 52. Dostępne wejścia na karcie wejść dla tych funkcji to AUX1 (X6:9-10), AUX2 (X6:11-12), AUX3 (X6:13-14), AUX4 (X6:15-16) i AUX5 (X6:17-18). Dostępne wyjścia to AA3:X7. prog. wejścia/wyjścia5.4 zablokuj ogrzewanie włącz temp. luks. nie używany nie używany nie używany wyjście alarmowe Zewnętrzne Externt VVM F B A AA3-X6 AA3-X6 Rozdzielnia Elcentral elektryczna VVM Värmepump 500 -T1 -T2 -T3 W powyższym przykładzie wykorzystywano wejścia AUX1 (X6:9-10) i AUX2 (X6:11-12) na karcie wejść (AA3). UWAGA! W menu ustawień można również aktywować i programować niektóre z poniższych funkcji. Możliwy dobór wejść AUX APH AA3-X AA3-X4 Jeśli zainstalowana pompa ciepła jest sterowana częstotliwościowo, będzie ograniczona w przypadku wyłączenia wszystkich stopni mocy. Opcje styków zewnętrznych VVM 500 ma sterowane programowo wejścia i wyjścia na karcie wejść (AA3), służące do podłączenia funkcji wyłącznika zewnętrznego lub czujnika. Oznacza to, że po podłączeniu funkcji zewnętrznego przełącznika lub Czujnik temperatury, chłodzenie/ogrzewanie W celu określenia czasu przełączania między ogrzewaniem i chłodzeniem, do pompy ciepła VVM 500 można podłączyć dodatkowy czujnik temperatury. Podłącz czujnik temperatury do wybranego wejścia (menu 5.4, ta opcja ustawień pojawia się tylko, jeśli zainstalowano wyposażenie dodatkowe do chłodzenia, patrz strona 52) na zacisku X6 na karcie wejść (AA3), która znajduje się za przednią pokrywą, po czym umieść go w odpowiednim miejscu systemu grzewczego. Użyj przewodu 2-żyłowego o przekroju minimum 0,5 mm2. Rozdział 5 Przyłącza elektryczne 29

30 Przełącznik zewnętrznego blokowania dogrzewacza dodatkowego oraz/lub sprężarki. Jeśli pożądane jest blokowanie podgrzewacza pomocniczego i/lub sprężarki, można to wykonać poprzez podłączenie do listwy zaciskowej X6 na karcie wejść (AA3), która znajduje się za przednią pokrywą. Podgrzewacz pomocniczy i/lub sprężarkę odłącza się, podłączając funkcję przełącznika bezpotencjałowego do wejścia wybranego w menu 5.4, sprawdź na stronie 52. Zewnętrze blokowanie dogrzewacza dodatkowego i sprężarki można ze sobą kombinować. Zamknięty styk powoduje odłączenie wyjścia elektrycznego. Styk zewnętrznego blokowania taryfy W przypadkach, gdzie wykorzystuje się zewnętrzne blokowanie taryfy, można to wykonać przez podłączenie zacisku X6 na karcie wejść (AA3), która znajduje się za przednią pokrywą. Blokowanie taryfy oznacza, że podgrzewacz pomocniczy, sprężarka, ogrzewanie i c.w.u. są blokowane przez podłączenie funkcji przełącznika bezpotencjałowego do wejścia wybranego w menu 5.4, sprawdź na stronie 52. Zamknięty przełącznik oznacza, że blokowanie taryfy jest włączone. Po włączeniu blokowania taryfy, zasilanie min. nie ma zastosowania. Przełącznik zewnętrznego blokowania ogrzewania W przypadkach, gdzie wykorzystuje się zewnętrzne blokowanie ogrzewania, można to wykonać przez podłączenie zacisku X6 na karcie wejść (AA3), która znajduje się za przednią pokrywą. Ogrzewanie odłącza się przez podłączenie funkcji przełącznika bezpotencjałowego do wejścia wybranego w menu 5.4, sprawdź na stronie Zamknięcie przełącznika powoduje zablokowanie pracy ogrzewania. Po włączeniu blokowania grzania, zasilanie min. nie ma zastosowania. Przełącznik zewnętrznego alarmu (NC) Jeśli przełącznik zewnętrznego alarmu (NC) zostanie wybrany jako funkcja w wejściu programowym, pojawi się komunikat alarmowy 995, jeśli podłączony obieg zewnętrzny dla wybranego wejścia programowego jest otwarty. Przełącznik zewnętrznego alarmu (NO) Jeśli przełącznik zewnętrznego alarmu (NO) zostanie wybrany jako funkcja w wejściu programowym, pojawi się komunikat alarmowy 995, jeśli podłączony obieg zewnętrzny dla wybranego wejścia programowego jest zamknięty. Styk do aktywacji tymczasowy luks. Do VVM 500 można podłączyć funkcję przełącznika zewnętrznego, aby uruchamiać funkcję c.w.u. tymczasowy luks.. Przełącznik musi być bezpotencjałowy i podłączony do wybranego wejścia (menu 5.4, sprawdź na stronie 52) na listwie zaciskowej X6 na karcie wejść (AA3). tymczasowy luks. jest włączony w czasie zamknięcia styku. Styk do aktywacji regulacja zewnętrzna Do VVM 500 można podłączyć sygnał zewnętrzny, aby regulować temperaturę zasilania i temperaturę pomieszczenia. Kiedy przełącznik jest zamknięty, temperaturę zmienia się w C (jeśli został podłączony i włączony czujnik pokojowy). Jeśli czujnik pokojowy nie jest podłączony lub włączony, zostaje ustawiona żądana zmiana temperatura (przesunięcie krzywej grzania) o określoną liczbę stopni. Wartość można regulować w zakresie od -10 do +10. system grzewczy 1 Przełącznik musi być bezpotencjałowy i podłączony do wybranego wejścia (menu 5.4, sprawdź na stronie 52) na listwie zaciskowej X6 na karcie wejść (AA3). Wartość regulacji ustawia się w menu 1.9.2, regulacja zewnętrzna. system grzewczy od 2 do 8 Zewnętrzna regulacja systemów grzewczych od 2 do 8 wymaga wyposażenia dodatkowego (ECS 40 lub ECS 41). Instrukcje instalacji akcesoriów podano w instrukcji instalatora. Przełącznik funkcji SG ready Ta funkcja może być używana tylko w sieciach zasilających, które obsługują normę SG Ready (Niemcy). Funkcja SG Ready wymaga dwóch wejść AUX. W przypadkach, gdzie ta funkcja jest wymagana, należy ją podłączyć do zacisku 6 na karcie wejść (3). "Funkcja SG Ready to inteligentna forma sterowania taryfowego, za pomocą której dostawca energii elektrycznej może wpływać na temperatury pomieszczenia, c.w.u. i/lub basenu (jeśli występuje) albo po prostu blokować podgrzewacz pomocniczy i/lub sprężarkę w pompie ciepła o określonych porach dnia (można je wybrać w menu po włączeniu tej funkcji). Aby 30 Rozdział 5 Przyłącza elektryczne

31 VVM 500 APH włączyć funkcję, należy podłączyć funkcje przełącznika bezpotencjałowego do dwóch wejść wybranych w menu 5.4 (SG Ready A i SG Ready B), patrz strona 52. Zamknięcie lub otwarcie przełącznika oznacza jedną z następujących rzeczy (A = SG Ready A i B = SG Ready B): Blokowanie (A: Zamknięty, B: Otwarty) Funkcja SG Ready jest włączona. Sprężarka w pompie ciepła i podgrzewacz pomocniczy są blokowane, podobnie jak w przypadku blokowania taryfy dziennej. Tryb normalny (A: Otwarty, B: Otwarty) Funkcja SG Ready nie jest włączona. Bez wpływu na system. Tryb oszczędny (A: Otwarty, B: Zamknięty) Funkcja SG Ready jest włączona. System koncentruje się na obniżaniu kosztów i może na przykład wykorzystywać niską taryfę dostawcy energii elektrycznej lub nadmiar mocy z dowolnego własnego źródła zasilania (wpływ na system można regulować w menu 4.1.5). Tryb nadmiaru mocy (A: Zamknięty, B: Zamknięty) Funkcja SG Ready jest włączona. System może pracować z pełną mocą przy nadmiarze mocy po stronie dostawcy energii elektrycznej (wpływ na system można regulować w menu 4.1.5). Przełącznik funkcji +Adjust Używając funkcji +Adjust, system łączy się z centrum sterowania ogrzewania podłogowego* i reguluje krzywą grzania oraz obliczoną temperaturę zasilania odpowiednio do ponownego załączenia systemu ogrzewania podłogowego. Włączyć system grzewczy, którego pracą ma sterować funkcja +Adjust, zaznaczając funkcję i naciskając przycisk OK. *Wymagana jest obsługa funkcji +Adjust Funkcję +Adjust należy najpierw wybrać w menu 5.4 wejścia/wyjścia oprogramowania. Aby funkcja +Adjust mogła działać, karta wejść AA3 w systemie musi posiadać co najmniej wersję wejścia 34, natomiast wersja oprogramowania musi posiadać wersję wyświetlacza 5539 lub nowszą. Wersję można sprawdzić w menu 3.1 w odpowiednich pozycjach wersja wejścia i wersja wyświetlacza. Nowe oprogramowanie można pobrać bezpłatnie ze strony W systemach wyposażonych w ogrzewanie podłogowe i grzejniki należy zastosować NIBE ECS 40/41, aby zapewnić optymalne działanie. Możliwy wybór dla wyjścia AUX (zmienny przekaźnik bezpotencjałowy) Można mieć podłączenie zewnętrzne poprzez funkcję przekaźnikową za pośrednictwem zmiennego przekaźnika bezpotencjałowego (maks. 2 A) na karcie wejść (AA3), zacisk X7. Funkcje opcjonalne połączenia zewnętrznego: Wskazanie alarmu dźwiękowego. Tryb chłodzenia (tylko wtedy, gdy zainstalowano akcesoria do chłodzenia lub jeśli pompa ciepła posiada zintegrowaną funkcję chłodzenia). Sterowanie pracą pompy obiegowej dla obiegu CWU. Zewnętrzna pompa obiegowa (czynnika grzewczego). Zewnętrzny zawór zmiany kierunku przepływu dla CWU. Zewnętrzna pompa obiegowa, np. pompa zewnętrzna oraz grupa zaworu mieszającego. Jeśli dowolna z powyższych zostanie podłączona do zacisku X7, należy ją wybrać w menu 5.4, patrz strona 52. Wspólny alarm jest wstępnie wybrany fabrycznie. Karta rozszerzeń jest wymagana, jeśli do zacisku X7 są podłączone różne funkcje w tym samym czasie, gdy jest aktywny alarm wspólny (patrz strona 60). AA3-X C NO NC AA3-X7 Rysunek przedstawia przekaźnik w położeniu alarmowym. Kiedy przełącznik (SF1) znajduje się w położeniu lub, przekaźnik jest w położeniu alarmowym. Zewnętrzna pompa obiegowa lub pompa obiegowa CWU jest podłączona do przekaźnika alarmu dźwiękowego w sposób przedstawiony poniżej. Skrzynki przyłączowe należy oznakować ostrzeżeniami w zakresie stosowanego napięcia zewnętrznego. Rozdział 5 Przyłącza elektryczne 31

32 VVM 500 APH AA3-X7 C NO NC AA3-X7 VVM F1X Zewnętrzne Externt L N PE L N PE Pompa obiegowa UWAGA! Obciążenie maksymalne wyjść przekaźnika może wynosić 2 A (230 V AC). 32 Rozdział 5 Przyłącza elektryczne

33 Wilo Wilo VVM 310 VVM325 VVM VVM320 VVM 500 APH N L PE PE N L PE PE Podłączanie akcesoriów Wskazówki dotyczące podłączania akcesoriów podano w dostarczonych z nimi instrukcjach. Na stronie 60 znajduje się lista akcesoriów, jakich można użyć wraz z VVM 500. Połączenie komunikacyjne z najważniejszymi akcesoriami. Akcesoria z kartą AA5 Akcesoria, które zawierają kartę AA5, podłącza się do listwy zaciskowej X4:13-15 modułu wewnętrznego na karcie wejść AA3. W przypadku podłączania lub zainstalowania kilku akcesoriów, należy przestrzegać następujących zaleceń. Pierwszą kartę rozszerzeń należy podłączyć bezpośrednio do zacisku modułu wewnętrznego AA3-X4. Kolejne karty należy podłączyć szeregowo do poprzedniej. Użyć kabli typu LiYY, EKKX lub podobnych. Dodatkowe informacje zawiera odpowiednia instrukcja. EB15 Akcesoria, które zawierają kartę AA9, podłącza się do listwy zaciskowej X4:9-12 modułu wewnętrznego na karcie wejść AA3. Użyć kabli typu LiYY, EKKX lub podobnych. Dodatkowe informacje zawiera odpowiednia instrukcja. AA3-X4 Moduł wewnętrzny Akcesoria AA9-X1 12V A B GND AA3-X AA3-X4 VVM 310 VVM 320 A B GND AA3-X VVM 325 VVM 500 Karta rozszerzeń 1 A B GND A B GND AA5-X AA5-X4 -X8 ON X4 -X2 -X10 -X1 -X9 8 Karta rozszerzeń 2 A B GND A B GND AA5-X AA5-X4 -X8 ON X4 -X2 -X10 -X1 -X9 8 Akcesoria z kartą AA9 Rozdział 5 Przyłącza elektryczne 33

34 VVM Rozruch i regulacja Przygotowania 1. Sprawdź, czy przełącznik (SF1) jest w położeniu. 2. Sprawdź, czy zawór spustowy jest całkowicie zamknięty i czy nie zadziałał ogranicznik temperatury (FD1). 3. Kompatybilne pompy ciepła powietrze/woda firmy NIBE muszą być wyposażone w kartę sterującą z wyświetlaczem, której oprogramowanie jest co najmniej w wersji podanej na liście na stronie 16. Wersja karty sterowania jest wyświetlana na wyświetlaczu pompy ciepła przy rozruchu. Zawory odpowietrzające Napełnianie i odpowietrzanie Napełnianie wężownicy w zasobniku c.w.u. 1. Otwórz kran z ciepłą wodą w budynku. 2. Otwórz zamontowany na zewnątrz zawór odcinający. Podczas wykonywania tych czynności zawór powinien być całkowicie otwarty. 3. Kiedy woda zacznie wypływać z kranu z ciepłą wodą, wężownica c.w.u. jest pełna i można zamknąć kran. APH Napełnianie systemu grzewczego 1. Otwórz zawory odpowietrzające (QM20). 2. Otwórz zamontowany na zewnątrz zawór do napełniania. Człon kotła i pozostała część systemu grzewczego są napełniane wodą. 3. Zamknij zawory odpowietrzające, kiedy wydostająca się przez nie woda (QM20) nie będzie zawierać powietrza. Po chwili na zamontowanym na zewnątrz manometrze zostanie pokazany wzrost ciśnienia. Po osiągnięciu ciśnienia otwierającego dla zamontowanego na zewnątrz zaworu bezpieczeństwa, zacznie z niego wypływać woda. Zamknij zawór do napełniania. 4. Otwieraj zamontowany na zewnątrz zawór bezpieczeństwa, aż ciśnienie w VVM 500 spadnie do normalnego zakresu roboczego (ok. 1 bara), po czym sprawdź, czy w systemie nie ma powietrza, otwierając zawory odpowietrzające (QM20). Zawór czerpalny Odpowietrzanie systemu grzewczego 1. Wyłącz zasilanie VVM Odpowietrz VVM 500 przez zawory odpowietrzające (QM20), a pozostałe systemy grzewcze przez ich zawory odpowietrzające. 3. Uzupełnianie i odpowietrzanie należy kontynuować do momentu usunięcia całego powietrza i uzyskania prawidłowego ciśnienia. 34 Rozdział 6 Rozruch i regulacja

35 Uruchomienie i odbiór Kreator rozruchu Przed ustawieniem przełącznika w położeniu należy napełnić system grzewczy wodą. 1. Ustaw przełącznik (SF1) modułu wewnętrznego w położeniu. 2. Postępuj według instrukcji wyświetlanych w kreatorze rozruchu na ekranie modułu wewnętrznego. Jeśli kreator rozruchu nie uruchomi się po uruchomieniu modułu wewnętrznego, uruchom go ręcznie w menu 5.7. Rozruch PORADA! Sprawdź na stronie, 40 bardziej szczegółowe informacje na temat układu sterowania instalacji (obsługa, menu itp.). Kreator rozruchu włącza się przy pierwszym uruchomieniu instalacji. Kreator informuje, co należy zrobić przy pierwszym uruchomieniu oraz pomaga skonfigurować podstawowe ustawienia instalacji. Kreator rozruchu gwarantuje, że uruchomienie zostanie wykonane prawidłowo i nie można go pominąć.kreator rozruchu można uruchomić później w menu 5.7. Po uruchomieniu kreatora rozruchu, przepływ przez zawory rozdzielające i zawór trójdrogowy odbywa się w obu kierunkach, aby usprawnić odpowietrzanie VVM 500. UWAGA! Dopóki kreator rozruchu będzie aktywny, żadna funkcja w VVM 500 nie uruchomi się automatycznie. Kreator włącza się przy każdym uruchomieniu VVM 500, dopóki nie zostanie wyłączony na ostatniej stronie. Obsługa kreatora rozruchu A. Strona Jeśli kreator rozruchu pozostanie na tym ekranie, zamknie się automatycznie za 60 min. C. Opcja / ustawienie A. Strona B. Nazwa i numer menu język 4.6 Tutaj można sprawdzić poziom menu kreatora rozruchu. Strony kreatora rozruchu zmienia się w następujący sposób: 1. Pokrętło regulacji należy obracać, aż zostanie zaznaczona jedna ze strzałek w lewym górnym rogu (przy numerze strony). 2. Następnie, aby przejść do następnej strony w kreatorze rozruchu, należy nacisnąć przycisk OK. B. Nazwa i numer menu Informacja o stronie menu w układzie sterowania, do której odnosi się kreator rozruchu. Cyfry w nawiasach oznaczają numer menu w układzie sterowania. Dodatkowe informacje na temat danego menu można znaleźć w menu Pomoc lub w instrukcji obsługi. C. Opcja / ustawienie Tutaj wprowadza się ustawienia systemu. D. Menu Pomoc Wiele menu zawiera symbol, który informuje o dostępności dodatkowej pomocy. Aby wyświetlić tekst pomocy: 1. Użyj pokrętła do zaznaczenia symbolu pomocy. 2. Naciśnij przycisk OK. Tekst pomocy zawiera często kilka okien, które można przewijać za pomocą pokrętła. Rozdział 6 Rozruch i regulacja 35

36 Rozruch bez pompy ciepła Moduł wewnętrzny może pracować bez pompy ciepła, tj. tylko jako kocioł elektryczny, przygotowując ciepło i ciepłą wodę, na przykład przed zainstalowaniem pompy ciepła. Podłącz rurę wejściową od pompy ciepła (XL8) do rury wyjściowej (XL9) pompy ciepła. Wejdź do menu Ustawienia systemowe i wyłącz pompę ciepła. Wybierz tryb pracy auto lub ręczny, kiedy moduł wewnętrzny ma być ponownie używany z pompą ciepła. Prędkość pompy Obie pompy obiegowe w VVM 500 są sterowane częstotliwościowo i regulują się samoczynnie za pomocą sterowania i zewnętrznego zapotrzebowania na ogrzewanie. Późniejsza regulacja, odpowietrzanie Początkowo z ciepłej wody jest oddawane powietrze i może być konieczne odpowietrzenie. Jeśli w systemie grzewczym słuchać bulgotanie, cały system wymaga dodatkowego odpowietrzenia. Odpowietrz instalację przez zawory odpowietrzające (QM20). Podczas odpowietrzania VVM 500 musi być wyłączony. Ustawianie krzywej chłodzenia/grzania system temperatura zasilania C krzywa grzania temp. zewnętrzna C system krzywa chłodzenia temperatura zasilania C LEK temp. zewnętrzna C Ciśnienie (kpa) (kpa) Dostępne ciśnienie, pompa obiegowa, GP1 krzywa grzania Zakres ustawień: 0 15 Wartość domyślna: 9 krzywa chłodzenia (wymagane wyposażenie dodatkowe) Zakres ustawień: 0 9 Wartość domyślna: ,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 Vattenflöde Przepływ (l/s) Ciśnienie (kpa) Dostępne ciśnienie, pompa zasilająca, GP12 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 Rozdział 6 Rozruch i regulacja Przepływ (l/s) Zalecaną krzywą grzania dla budynku można wyświetlić w menu krzywa. Zadaniem krzywej grzania jest zapewnienie stałej temperatury pomieszczenia, a tym samym energooszczędnej pracy, niezależnie od temperatury zewnętrznej. To na podstawie krzywej grzania sterownik modułu wewnętrznego określa temperaturę wody w systemie grzewczym, temperaturę zasilania, a tym samym temperaturę pomieszczenia. Tutaj można wybrać krzywą grzania i odczytać zmiany temperatury zasilania w stosunku do różnych temperatur zewnętrznych. W przypadku dostępnego chłodzenia, takie same ustawienia można wprowadzić dla krzywej chłodzenia. Współczynnik krzywej grzania Nachylenia krzywych grzania/ chłodzenia wskazują, o ile stopni należy zwiększyć/ zmniejszyć temperaturę zasilania, kiedy spada/ rośnie temperatura zewnętrzna. Bardziej strome nachylenie oznacza wyższą temperatu-

37 rę zasilania dla grzania lub niższą temperaturę zasilania dla chłodzenia przy określonej temperaturze zewnętrznej. Temperatura zasilania C 70 Bardziej strome Brantare nachylenie kurvlutning krzywej C Temperatura UTETEMPERATUR zewnętrzna Optymalne nachylenie zależy od warunków klimatycznych w danej lokalizacji, od tego, czy w budynku są grzejniki czy ogrzewanie podłogowe oraz od jego izolacji cieplnej. Krzywą ustawia się po zainstalowaniu systemu grzewczego, choć może wymagać późniejszej regulacji. Zazwyczaj jednak nie trzeba jej więcej regulować. UWAGA! Przeprowadzając precyzyjną regulację temperatury pomieszczenia, należy przesunąć krzywą w górę lub w dół za pomocą menu 1.1 temperatura. Przesunięcie krzywej Przesunięcie krzywej oznacza, że temperatura zasilania zmienia się o stałą wartość dla wszystkich temperatur zewnętrznych, np. przesunięcie krzywej o +2 stopnie zwiększa temperaturę zasilania o 5 C przy wszystkich temperaturach zewnętrznych. Temperatura zasilania wartości maksymalne i minimalne Ponieważ temperatura zasilania nie może być obliczana jako wyższa od maksymalnej wartości zadanej, ani niższa od minimalnej wartości zadanej, krzywa grzewcza przy tych temperaturach wyrównuje się. UWAGA! W systemach ogrzewania podłogowego zazwyczaj maks. temperatura zasilania ustawia się w zakresie 35 i 45 C. W przypadku ogrzewania podłogowego należy ją ograniczyć min. temp. zasilania, aby zapobiec kondensacji. Instalatora/dostawcę podłogi należy zapytać o maks. dozwoloną dla niej temperaturę. Wybór innej krzywej (nachylenia): W przypadku tylko jednego systemu grzewczego, numer krzywej będzie już zaznaczony, kiedy pojawi się okno menu. 1. Wybierz system grzewczy (jeśli jest więcej niż jeden), dla którego ma zostać zmieniona krzywa. 2. Po potwierdzeniu wyboru systemu grzewczego zostanie zaznaczony numer krzywej. 3. Naciśnij przycisk OK, aby przejść do trybu ustawień. 4. Wybierz nową krzywą. Krzywe są ponumerowane od 0 do 15 im wyższy numer, tym bardziej strome nachylenie i wyższa temperatura zasilania. Krzywa 0 oznacza wykorzystanie własna krzywa (menu 1.9.7). 5. Naciśnij przycisk OK, aby opuścić tryb ustawień. Odczyt krzywej: 1. Kręć pokrętłem, aby zaznaczyć pierścień na osi z temperaturą zewnętrzną. 2. Naciśnij przycisk OK. 3. Prześledź szarą linię w górę do krzywej i w lewo, aby odczytać wartość temperatury zasilania przy wybranej temperaturze zewnętrznej. 4. Możesz teraz odczytać wartości dla różnych temperatur zewnętrznych, kręcąc pokrętłem w prawo lub w lewo i sprawdzając odpowiednią temperaturę zasilania. 5. Naciśnij przycisk OK lub Wstecz, aby opuścić tryb odczytu. PORADA! Odczekaj 24 godziny przed nową zmianą ustawień, aby temperatura pomieszczenia miała czas ustabilizować się. Jeśli na zewnątrz jest zimno, a temperatura pomieszczenia jest zbyt niska, zwiększ nachylenie krzywej o jedną wartość. Jeśli na zewnątrz jest zimno, a temperatura pomieszczenia jest zbyt wysoka, zmniejsz nachylenie krzywej o jedną wartość. Jeśli na zewnątrz jest ciepło, a temperatura pomieszczenia jest zbyt niska, zwiększ przesunięcie krzywej o jedną wartość. Jeśli na zewnątrz jest ciepło, a temperatura pomieszczenia jest zbyt wysoka, zmniejsz przesunięcie krzywej o jedną wartość. Liczba na końcu krzywej wskazuje nachylenie krzywej. Liczba obok termometru podaje przesunięcie krzywej. Użyj pokrętła do ustawienia nowej wartości. Potwierdź nowe ustawienie, naciskając przycisk OK. Krzywa 0 to własna krzywa utworzona w menu Rozdział 6 Rozruch i regulacja 37

38 38 Ustawianie obiegu c.w.u. cyrk c.w.u. czas pracy Zakres ustawień: 1 60 min Ustawienie fabryczne: 60 min przerwa Zakres ustawień: 0 60 min Ustawienie fabryczne: 0 min Tutaj ustawia się obieg c.w.u. dla maks. trzech okresów w ciągu dnia. W ustawionych okresach pompa obiegowa c.w.u. będzie pracować według powyższych ustawień. "czas pracy decyduje, przez jaki czas pompa obiegowa c.w.u. musi pracować w danym przypadku. "przerwa decyduje, przez jaki czas pompa obiegowa c.w.u. musi być wyłączona między kolejnymi uruchomieniami. Basen Obieg c.w.u. uruchamia się w menu 5.4 programowe wejścia i wyjścia. basen (wymagane wyposażenie dodatkowe) temp. początkowa Zakres ustawień: 5,0 80,0 C Ustawienie fabryczne: 22,0 C temp. końcowa Zakres ustawień: 5,0 80,0 C Ustawienie fabryczne: 24,0 C Wybierz, czy sterowanie basenem ma być aktywne oraz zakres temperatur (temperatura początkowa i końcowa) podgrzewania basenu. Kiedy temperatura wody w basenie spadnie poniżej zadanej temperatury początkowej i nie wystąpi zapotrzebowanie na ciepłą wodę ani ogrzewanie, VVM 500 włączy podgrzewanie basenu. Usuń zaznaczenie włączony, aby wyłączyć podgrzewanie basenu. UWAGA! Wartość temperatury początkowej nie może być wyższa od temperatury końcowej. Rozdział 6 Rozruch i regulacja SG Ready SG Ready Ta funkcja może być używana tylko w sieciach zasilających zgodnych ze standardem SG Ready Tutaj wprowadza się ustawienia dla funkcji SG Ready. Tryb oszczędny oznacza, że dostawca energii elektrycznej oferuje niską taryfę, a system wykorzystuje ją do obniżenia kosztów. Tryb nadmiaru mocy oznacza, że dostawca energii elektrycznej ustawił bardzo niską taryfę, a system wykorzystuje ją do maksymalnego obniżenia kosztów. wpływ na temp. pom. Tutaj określa się, czy włączenie funkcji SG Ready ma wpływać na temperaturę pomieszczenia. W trybie oszczędnym funkcji SG Ready równoległe przesunięcie temperatury pomieszczenia zostaje zwiększone o +1. Jeśli jest zainstalowany i włączony czujnik pokojowy, żądana temperatura pomieszczenia wzrasta o 1 C. W trybie nadmiaru mocy funkcji SG Ready równoległe przesunięcie dla temperatury pomieszczenia zostaje zwiększone o +2. Jeśli jest zainstalowany i włączony czujnik pokojowy, żądana temperatura pomieszczenia wzrasta o 2 C. wpływ na c.w.u. Tutaj określa się, czy włączenie funkcji SG Ready ma wpływać na temperaturę c.w.u. W trybie oszczędnym funkcji SG Ready ustawia się jak najwyższą temperaturę końcową c.w.u. przy pracy samej sprężarki (grzałka zanurzeniowa nie jest dozwolona). W trybie nadmiaru mocy funkcji SG Ready c.w.u. ustawia się na luksusowy (grzałka zanurzeniowa jest dozwolona). wpływ na chłodzenie (wymagane wyposażenie dodatkowe) Tutaj określa się, czy włączenie funkcji SG Ready podczas chłodzenia ma wpływać na temperaturę pomieszczenia. Włączenie funkcji SG Ready w trybie oszczędnym i włączenie chłodzenia nie wpływa na temperaturę pomieszczenia. W trybie nadmiaru mocy funkcji SG Ready i przy włączonym chłodzeniu równoległe przesunięcie dla temperatury pomieszczenia zostaje zmniejszone o -1. Jeśli jest zainstalowany i włączony czujnik pokojowy, żądana temperatura pomieszczenia maleje o 1 C. wpływ na temp. basenu (wymagane wyposażenie dodatkowe) Tutaj określa się, czy włączenie funkcji SG Ready ma wpływać na temperaturę basenu. W trybie oszczędnym funkcji SG Ready żądana temperatura basenu (temperatura początkowa i końcowa) wzrasta o 1 C.

39 W trybie nadmiaru mocy funkcji SG Ready żądana temperatura basenu (temperatura początkowa i końcowa) wzrasta o 2 C. Funkcję należy podłączyć do dwóch wejść AUX i włączyć w menu 5.4. Rozdział 6 Rozruch i regulacja 39

40 7 Sterowanie - Wstęp Wyświetlacz A B C D E KLIMAT POMIESZCZEN. MÓJ SYSTEM VVM 500 C.W.U. INFORMACJE Wyświetlacz A B C D E F Wyświetlacz Kontrolka stanu Przycisk OK Przycisk Wstecz Pokrętło regulacji Wyłącznik G Gniazdo USB Na wyświetlaczu pojawiają się instrukcje, ustawienia i informacje obsługowe. Można bez trudu przechodzić między różnymi menu i opcjami, aby ustawić temperaturę oraz uzyskać potrzebne informacje. Kontrolka stanu Kontrolka stanu informuje o stanie modułu wewnętrznego. Kontrolka: świeci na zielono podczas normalnej pracy świeci na żółto w trybie awaryjnym świeci na czerwono, jeśli wystąpił alarm Przycisk OK Przycisk OK służy do: potwierdzenia wyboru podmenu/ opcji/ wartości zadanych/ strony w kreatorze rozruchu. Przycisk Wstecz Przycisk Wstecz służy do: cofania się do poprzedniego menu zmiany niezatwierdzonych ustawień Pokrętło regulacji Pokrętłem regulacji można kręcić w prawo i w lewo. Można: przewijać menu i opcje zwiększać i zmniejszać wartości zmieniać strony w wielostronicowych instrukcjach (np. tekście pomocy i informacjach serwisowych) F G Przełącznik (SF1)) Przełącznik oferuje trzy położenia: Włączony () Czuwanie ( ) Tryb awaryjny ( ) Trybu awaryjnego należy używać tylko w razie usterki modułu wewnętrznego. W tym trybie wyłącza się sprężarka, a uruchamia się podgrzewacz pomocniczy. Wyświetlacz modułu wewnętrznego jest wygaszony, a kontrolka stanu świeci na żółto. Gniazdo USB Gniazdo USB jest ukryte pod plastikową tabliczką z nazwą produktu. Gniazdo USB służy do aktualizacji oprogramowania. Odwiedź stronę i kliknij zakładkę Oprogramowanie, aby pobrać najnowsze oprogramowanie dla posiadanej instalacji. 40 Rozdział 7 Sterowanie - Wstęp

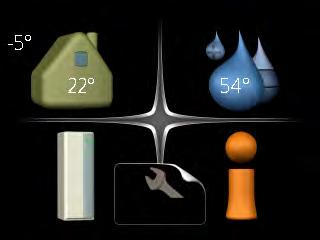

41 System menu Kiedy zostaną otwarte drzwi modułu wewnętrznego, na wyświetlaczu pojawią się cztery menu główne systemu menu, a także kilka podstawowych informacji. Symbole na wyświetlaczu Podczas pracy urządzenia, na wyświetlaczu mogą pojawić się następujące symbole. Symbol Opis Temperatura zewnętrzna KLIMAT POMIESZCZEN. Temperatura wewnętrzna - (jeżeli zainstalowany jest czujnik pokojowy) C.W.U. Temp. c.w.u. Symbol ten pojawia się obok znaku informacyjnego, jeśli w menu 3.1 znajduje się informacja, na którą należy zwrócić uwagę. Te dwa symbole wskazują, czy sprężarka w module zewnętrznym lub podgrzewacz pomocniczy są zablokowane w VVM 500. MÓJ SYSTEM SERWIS INFORMACJE Informacje na temat pracy Mogą one, np. być zablokowane w zależności od rodzaju trybu pracy wybranego w menu 4.2, jeśli w menu zaprogramowano blokadę lub wystąpi jakiś alarm. Tymczasowy luks. (jeśli włączono) Szacowana ilość ciepłej wody Menu 1 - KLIMAT POMIESZCZEN. Ustawianie i programowanie temperatury pokojowej. Patrz informacje w menu Pomoc lub w instrukcji obsługi. Menu 2 - C.W.U. Ustawianie i programowanie produkcji ciepłej wody. Patrz informacje w menu Pomoc lub w instrukcji obsługi. Menu 3 - INFORMACJE Wyświetlanie temperatury i innych informacji obsługowych oraz dostęp do dziennika alarmów. Patrz informacje w menu Pomoc lub w instrukcji obsługi. Menu 4 - MÓJ SYSTEM Ustawianie daty, godziny, języka, wyświetlacza, trybu pracy itp. Patrz informacje w menu Pomoc lub w instrukcji obsługi. Menu 5 - SERWIS Ustawienia zaawansowane. Te ustawienia nie są dostępne dla użytkownika końcowego. To menu będzie widoczne, jeśli w menu początkowym przez 7 sekund będzie wciskany przycisk Wstecz. Patrz strona 47. Blokada sprężarki. Blokada grzałki zanurzeniowej. Ten symbol pojawia się po uruchomieniu przegrzewu okresowego lub trybu luksusowego dla c.w.u. Ten symbol wskazuje, czy harm. urlopowy jest aktywny w 4.7. Ten symbol wskazuje, czy pompa ciepła VVM 500 komunikuje się z NIBE NIBE Uplink. Symbol ten wskazuje rzeczywiste obroty wentylatora, jeżeli obroty te zostały zmienione w stosunku do ustawienia zwykłego. Wymagane wyposażenie dodatkowe NI- BE F135. Ten symbol wskazuje, czy solarny system grzewczy jest aktywny. Wymagane wyposażenie dodatkowe. Ten symbol wskazuje, czy podgrzewanie basenu jest aktywne. Wymagane wyposażenie dodatkowe. Ten symbol wskazuje, czy chłodzenie jest aktywne. Wymagane wyposażenie dodatkowe. Rozdział 7 Sterowanie - Wstęp 41

42 Praca Aby przesuwać kursor, należy kręcić pokrętłem w lewo lub w prawo. Zaznaczona pozycja jest biała i/lub ma wyróżnioną zakładkę. Ustawianie wartości godzina data i godzina godz. Wybór menu Aby wejść do systemu menu, wybierz menu główne, zaznaczając je i naciskając przycisk OK. Pojawi się nowe okno zawierające podmenu. Wybierz jedno z podmenu, zaznaczając je i naciskając przycisk OK. data dzień miesiąc rok 12 godz. Wybór opcji tryb komfortowy2.2 Zmieniane wartości oszczędny normalny luksusowy Opcja Aktualnie wybrana opcja w menu opcji jest zaznaczona zielonym haczykiem. Aby wybrać inną opcję: 1. Zaznacz żądaną opcję. Jedna z opcji jest wstępnie zaznaczona (biała). 2. Naciśnij przycisk OK, aby potwierdzić wybraną opcję. Obok wybranej opcji pojawi się zielony haczyk. Aby ustawić wartość: 1. Zaznacz wartość, którą chcesz ustawić, używając pokrętła. 2. Naciśnij przycisk OK. Tło wartości zrobi się zielone, co oznacza wejście do trybu ustawień. 3. Kręć pokrętłem w prawo, aby zwiększyć, lub w lewo, aby zmniejszyć wartość. 4. Aby potwierdzić ustawioną wartość należy nacisnąć przycisk OK. Aby zmienić i przywrócić pierwotną wartość, należy nacisnąć przycisk Wstecz. 42 Rozdział 7 Sterowanie - Wstęp

43 Używanie klawiatury wirtualnej Różne klawiatury Menu Pomoc Wiele menu zawiera symbol, który informuje o dostępności dodatkowej pomocy. Aby wyświetlić tekst pomocy: 1. Użyj pokrętła do zaznaczenia symbolu pomocy. 2. Naciśnij przycisk OK. Tekst pomocy zawiera często kilka okien, które można przewijać za pomocą pokrętła. W niektórych menu, gdzie może być wymagane wprowadzanie tekstu, występuje klawiatura wirtualna. W zależności od menu, można uzyskać dostęp do różnych zestawów znaków, które ustawia się pokrętłem. Aby zmienić tabelę znaków, należy nacisnąć przycisk Wstecz. Jeśli dane menu oferuje tylko jeden zestaw znaków, klawiatura zostanie wyświetlona automatycznie. Po zakończeniu pisania należy zaznaczyć "OK" i nacisnąć przycisk OK. Przewijanie okien Menu może zawierać kilka okien. Kręć pokrętłem, aby je przewijać. Bieżące okno menu Liczba okien w menu Przewijanie okien w kreatorze rozruchu język 4.6 Strzałki do poruszania się w oknie kreatora rozruchu 1. Pokrętło regulacji należy obracać, aż zostanie zaznaczona jedna ze strzałek w lewym górnym rogu (przy numerze strony). 2. Następnie, aby przejść do następnego kroku w kreatorze rozruchu należy nacisnąć przycisk OK. Rozdział 7 Sterowanie - Wstęp 43

44 8 Sterowanie - Menu Menu 1 - KLIMAT POMIESZCZEN. 1 - KLIMAT POMIESZCZEN temperatura wentylacja * programowanie zaawansowane ogrzewanie chłodzenie * ogrzewanie chłodzenie * wentylacja * krzywa regulacja zewnętrzna min. temp. zasilania ustaw. czujnika pokojowego ustawienia chłodzenia * czas powrotu wentylatora * własna krzywa przesunięcie punktowe Adjust krzywa grzania krzywa chłodzenia * ogrzewanie chłodzenie * * Niezbędne jest wyposażenie dodatkowe. 44 Rozdział 8 Sterowanie - Menu

45 Menu 2 - C.W.U. 2 - C.W.U tymczasowy luks tryb komfortowy programowanie zaawansowane cyrk c.w.u. Menu 3 - INFORMACJE 3 - INFORMACJE info. serwisowe info. o sprężar info. o podg. pom dziennik alarmów dziennik temp. pom. * Niezbędne jest wyposażenie dodatkowe. Rozdział 8 Sterowanie - Menu 45

46 Menu 4 - MÓJ SYSTEM 4 - MÓJ SYSTEM funkcje dodatkowe tryb pracy moje ikony data i godzina język harm. urlopowy zaawansowane basen * internet sms * SG Ready smart price adaption inteligentny dom * NIBE Uplink ustawienia tcp/ip ustawienia serwera proxy smart energy source ustawienia priorytet pracy ust. trybu auto wartość stopniominut zmień ust. użytk. na fabr harm. blokowania zaplan. tryb cichy ust. cena ust. czyn. prw okr. taryfowe, ener. el okr.tar., pdgrz.p.zaw.tr okr.tar., pdgrz.p.st.kr okresy taryfowe, OPT10 * Wymagane wyposażenie dodatkowe. Opisy menu 1 4 można znaleźć w podręczniku użytkownika. 46 Rozdział 8 Sterowanie - Menu

47 Menu 5 - SERWIS Przegląd 5 - SERWIS ustawienia pracy ustawienia c.w.u maks. temperatura zasilania maks. różn. temp. zasilania działania alarmowe pr. went. powietrza wyw. * tr. pracy pompy czynnika grzew pręd. pompy czynnika grzew wew. elektr. podgrz. pom maks. zainst. moc el. (BBR) ust. zas. sys. grzew ust. przepł. pompy zasil heat pump testing krzywa sprężarki alarm czasu filtrow ustawienia systemowe zainstalowana pompa ciepła akcesoria ustawienia akcesoriów prog. wejścia/wyjścia przywróć ust. fabr wymuszone sterowanie kreator rozruchu szybkie uruchomienie funkcja osuszania podłogi dziennik zmian kraj dod. system klimatyczny * solarny system grzewczy * zewn. podgrz. pom. * F135 * GBM moduł komunikacyjny * basen* rurowe chł. akt.* czujnik zasilania* pompa zasilająca (GP12) * Wymagane wyposażenie dodatkowe. Przejdź do menu głównego i wciskaj przycisk Wstecz przez 7 sekund, aby przejść do menu Serwis. Podmenu Menu SERWIS ma pomarańczowy tekst i jest przeznaczone dla zaawansowanych użytkowników. To menu zawiera szereg podmenu. Informacje o stanie danego menu wyświetlane są na prawo od menu. ustawienia pracy Ustawienia pracy modułu wewnętrznego. ustawienia systemowe Ustawienia systemowe modułu wewnętrznego, aktywacja akcesoriów itp. ustawienia akcesoriów Ustawienia robocze dla różnych akcesoriów. prog. wejścia/wyjścia Ustawianie sterowanych programowo wejść i wyjść na karcie wejść (AA3). przywróć ust. fabr. Całkowite przywrócenie ustawień fabrycznych wszystkich ustawień (w tym dostępnych dla użytkownika). wymuszone sterowanie Wymuszone sterowanie różnymi elementami w module wewnętrznym. Rozdział 8 Sterowanie - Menu 47

48 kreator rozruchu Ręczne uruchomienie kreatora rozruchu, który pojawia się przy pierwszym uruchomieniu modułu wewnętrznego. szybkie uruchomienie Szybkie uruchamianie sprężarki. Nieprawidłowe ustawienia w menu serwisowych mogą uszkodzić instalację. Menu ustawienia pracy Ustawienia pracy modułu wewnętrznego można wprowadzać w podmenu. Menu ustawienia c.w.u. ekonomiczne Zakres ustawień temp. pocz. w tr. oszczęd.: 5 55 C Ustawienie fabryczne temp. pocz. w tr. oszczęd.: 44 C Zakres ustawień temp. końc. w tr. oszczęd.: 5 60 C Ustawienie fabryczne temp. końc. w tr. oszczęd.: 47 C normalne Zakres ustawień temp. pocz. w tr. normal.: 5 55 C Ustawienie fabryczne temp. pocz. w tr. normal.: 47 C Zakres ustawień temp. końc. w tr. normal: 5 60 C Ustawienie fabryczne temp. końc. w tr. normal: 50 C luksusowe Zakres ustawień temp. pocz. w tr. luksus.: 5 70 C Ustawienie fabryczne temp. pocz. w tr. luksus.: 52 C Zakres ustawień temp. końc. w tr. luksus.: 5 70 C Ustawienie fabryczne temp. końc. w tr. luksus.: 55 C Tutaj ustawia się temperaturę początkową i końcową ciepłej wody dla różnych opcji temperatur w menu 2.2. Menu maks. temperatura zasilania system grzewczy Zakres ustawień: 5-70 C Wartość domyślna: 60 C Tutaj ustawia się maksymalną temperaturę zasilania dla systemu grzewczego. W przypadku kilku systemów grzewczych, można ustawić indywidualne maksymalne temperatury zasilania dla każdego z nich. Dla systemów grzewczych 2-8 nie można ustawić wyższej maks. temperatury zasilania, niż dla systemu grzewczego 1. UWAGA! W systemach ogrzewania podłogowego maks. temperatura zasilania ustawia się zwykle między 35 i 45 C. Dostawcę podłogi należy zapytać maks. dozwoloną temperaturę dla niej. Menu maks. różn. temp. zasilania maks. różn. sprężarki Zakres ustawień: 1 25 C Wartość domyślna: 10 C maks. różn. podgrz. pom. Zakres ustawień: 1 24 C Wartość domyślna: 7 C Tutaj ustawia się maksymalną dopuszczalną różnicę między obliczoną i rzeczywistą temperaturą zasilania w trybie ogrzewania sprężarką lub podgrzewaczem pomocniczym. Maks. różn. podgrzewacza pomocniczego nigdy nie może przekraczać maks różn. sprężarki maks. różn. sprężarki Jeśli bieżąca temperatura zasilania przekracza zasilanie obliczone za pomocą wartości zadanej, wartość stopniominut zostaje ustawiona na 0. Jeśli występuje tylko zapotrzebowanie na ogrzewanie, sprężarka w pompie ciepła wyłącza się. maks. różn. podgrz. pom. Jeśli zostanie wybrane podgrz. pom. i włączone w menu 4.2, a obecna temperatura zasilania przekracza obliczoną za pomocą wartości zadanej, podgrzewacz pomocniczy musi się wyłączyć. Menu działania alarmowe Zaznacz, jeśli moduł wewnętrzny ma informować o obecności alarmu na wyświetlaczu. UWAGA! Jeżeli nie zostanie zaznaczone żadne działanie alarmujące, w przypadku wystąpienia alarmu może nastąpić wyższe zużycie energii. Menu pr. went. powietrza wyw. (wymagane wyposażenie dodatkowe) normalny i prędkość 1-4 Zakres ustawień: % Ustawienie fabryczne normalny: 65 % Ustawienie fabryczne prędkość 1: 0 % Ustawienie fabryczne prędkość 2: 30 % Ustawienie fabryczne prędkość 3: 80 % Ustawienie fabryczne prędkość 4: 100 % 48 Rozdział 8 Sterowanie - Menu

49 Tutaj ustawia się prędkość dla czterech różnych dostępnych trybów wentylatora. UWAGA! Nieprawidłowo ustawiony przepływ wentylacji może uszkodzić budynek, a także może zwiększyć zużycie energii. Menu tr. pracy pompy czynnika grzew. tryb pracy Zakres ustawień: auto,,ciągły Wartość domyślna: auto Tutaj ustawia się tryb pracy pompy czynnika grzewczego. auto: Pompa czynnika grzewczego działa odpowiednio do bieżącego trybu pracy VVM 500. ciągły: Praca ciągła. Menu pręd. pompy czynnika grzew. tryb pracy Zakres ustawień: auto / ręczny Wartość domyślna: auto auto: Pompa czynnika grzewczego steruje obrotami, aby zapewnić optymalne działanie. ręczny: Obroty pompy czynnika grzewczego reguluje się w zakresie od 0 do 100%. Menu wew. elektr. podgrz. pom. maks. moc podg. pomoc. Zakres ustawień: 0 9 Wartości domyślne: 9 kw wielkość bezpiecznika Zakres ustawień: A Ustawienie fabryczne: 16 A W tym miejscu można ustawić maks. moc elektryczną wewnętrznego podgrzewacza pomocniczego w VVM 500 oraz amperaż bezpiecznika dla instalacji. Tutaj można również sprawdzić, który czujnik natężenia prądu został zainstalowany na której fazie docierającej do budynku (wymaga to zainstalowania czujników natężenia prądu, patrz strona 29). W tym celu należy zaznaczyć wykryj kolejność faz i nacisnąć przycisk OK. Wyniki tych kontroli są wyświetlane tuż poniżej wyboru menu wykryj kolejność faz. Menu maks. zainst. moc el. (BBR) maks. zainst. moc el. (tylko to urządzenie) Zakres ustawień: 0,000-30,000 kw Wartości fabryczne: 15,000 kw Jeśli powyższe przepisy budowlane nie mają zastosowania, nie należy stosować tych ustawień. Aby spełnić wymogi określonych przepisów budowlanych, można zablokować maksymalną moc urządzenia. W tym menu można ustawić wartość odpowiadającą maksymalnej mocy pompy ciepła dla ogrzewania, c.w.u. i chłodzenia. Należy też zwrócić uwagę, czy istnieją dalsze zewnętrzne urządzenia elektryczne, które należałoby uwzględnić. Po ustaleniu wartości rozpoczyna się tygodniowy okres schładzania. Po upływie tego okresu w celu osiągnięcia wyższej mocy, w urządzeniu muszą zostać wymienione niektóre elementy. Menu ust. zas. sys. grzew. ust. wstępne Zakres ustawień: grzejnik, ogrz. podł., c.o. + ogrz. podł., DOT C Wartość domyślna: grzejnik Zakres ustawień DOT: -40,0 20,0 C Ustawienie fabryczne DOT: -18,0 C własne ust. Zakres ustawień dt przy DOT: 2,0 20,0 Ustawienie fabryczne dt przy DOT: 10,0 Zakres ustawień DOT: -40,0 20,0 C Ustawienie fabryczne DOT: -18,0 C W tym miejscu można ustawić rodzaj systemu rozdziału energii grzewczej, na potrzeby którego pracuje pompa czynnika grzewczego (GP1). dt przy DOT oznacza różnicę temperatur w stopniach Celsjusza pomiędzy obiegiem zasilającym, a powrotnym przy projektowej temperaturze zewnętrznej. Menu ust. przepł. pompy zasil. Tutaj ustawia się zasilanie dla pompy zasilającej. Włącz test zasilania, aby zmierzyć wartość delta (różnicę między temperaturą zasilania i powrotu z pompy ciepła). Test jest prawidłowy, jeśli wartość delta zawiera się między dwoma parametrami na wyświetlaczu. Menu heat pump testing To menu służy do testowania zgodności VVM 500 z różnymi normami. Wykorzystanie z tego menu do innych celów może spowodować nieprawidłową pracę instalacji. Rozdział 8 Sterowanie - Menu 49

50 To menu zawiera kilka podmenu po jednym dla każdej normy. Menu krzywa sprężarki To menu jest wyświetlane tylko, jeśli VVM 500 jest podłączony do pompy ciepła ze sprężarką inwerterową. Tutaj ustawia się, czy sprężarka w pompie ciepła powinna pracować według określonej krzywej w określonych warunkach, czy też według wstępnie zdefiniowanych krzywych. Aby ustawić krzywą dla zapotrzebowania (grzanie, c.w.u. itp.), należy wyłączyć opcję auto, obracać pokrętłem regulacji, aż zostanie zaznaczona dana temperatura i nacisnąć OK. Następnie można ustawić, przy jakich temperaturach występują częstotliwości maks. i min. To menu może zawierać kilka okien (po jednym dla każdego dostępnego zapotrzebowania). Do poruszania się między oknami służą strzałki nawigacyjne w lewym górnym rogu. Menu alarm czasu filtrow. liczba mies. między al. filtra Zakres ustawień: 1 24 Ustawienie fabryczne: 3 Tutaj można ustawić liczbę miesięcy, jaka powinna upłynąć pomiędzy kolejnymi alarmami, przypominającymi o konieczności czyszczenia filtra w F135 Menu ustawienia systemowe Tutaj wprowadza się różne ustawienia systemowe instalacji, np. uruchamia podłączoną pompę ciepła i zainstalowane wyposażenie dodatkowe. Menu dod. system klimatyczny używaj w trybie ogrzewania Zakres ustawień: wł./wył. Ustawienie fabryczne: wł. używaj w trybie chłodzenia Zakres ustawień: wł./wył. Ustawienie fabryczne: wył. wzmacniacz zaworu miesz. Zakres ustawień: 0,1 10,0 Wartość domyślna: 1,0 opóźn. krok. zaw.miesz. Zakres ustawień: s Wartości domyślne: 30 s W menu można wybrać system grzewczy (2-8), który ma zostać skonfigurowany. W następnym menu można wprowadzić ustawienia dla wybranego systemu grzewczego. Jeśli pompa ciepła jest podłączona do kilku systemów grzewczych, które nie są przeznaczone do chłodzenia, może w nich dochodzić do kondensacji. Aby zapobiec kondensacji, należy sprawdzić, czy zaznaczono opcję używaj w trybie ogrzewania w przypadku systemów grzewczych, które nie służą do chłodzenia. Oznacza to, że w razie uruchomienia chłodzenia, podrzędne zawory trójdrogowe dodatkowych systemów grzewczych zostaną zamknięte. Tutaj ustawia się także zwiększenie i czas oczekiwania zaworu trójdrogowego dla różnych zainstalowanych dodatkowych systemów grzewczych. Opis działania podano w instrukcji instalacji akcesoriów. Menu zainstalowana pompa ciepła Tutaj aktywuje się, czy pompa ciepła jest podłączona do modułu wewnętrznego. Menu akcesoria Tutaj określa się wyposażenie dodatkowe zainstalowane w instalacji. Podłączone akcesoria można uruchomić na dwa sposoby. Można zaznaczyć daną opcję na liście lub użyć automatycznej funkcji szukaj zainst. akces.. szukaj zainst. akces. Zaznacz szukaj zainst. akces. i naciśnij przycisk OK, aby automatycznie wyszukać podłączone akcesoria dla VVM 500. Menu ustawienia akcesoriów Ustawienia robocze zainstalowanych i włączonych akcesoriów wprowadza się w podmenu. 50 Rozdział 8 Sterowanie - Menu

51 Menu solarny system grzewczy delta-t uruchomienia Zakres ustawień: 1-40 C Wartość domyślna: 8 C delta-t wyłączenia Zakres ustawień: 0-40 C Wartość domyślna: 4 C maks. temp. zbiornika Zakres ustawień: C Wartość domyślna: 85 C maks. temp. kol. słon. Zakres ustawień: C Wartość domyślna: 125 C maks. t. w sys. solar. basenu Zakres ustawień: C Wartość domyślna: 30 C temp. płynu niezamarzając. Zakres ustawień: C Wartość domyślna: 2 C uruchom chł. kol. słon. Zakres ustawień: C Wartość domyślna: 110 C delta-t uruchomienia, delta-t wyłączenia: W tym miejscu można nastawić różnicę temperatur pomiędzy panelem słonecznym, a zbiornikiem systemu solarnego, przy której pompa obiegowa włącza się i zatrzymuje. maks. temp. zbiornika, maks. temp. kol. słon.: Tutaj można ustawić temperaturę maksymalną w zbiorniku względnie w panelu słonecznym, przy której pompa obiegowa powinna się zatrzymać. To zabezpieczenie przed nadmiernymi temperaturami w zbiorniku obiegu ogrzewania słonecznego. maks. t. w sys. solar. basenu: W tym miejscu można ustawić maksymalną temperaturę, przy której panel słoneczny przestaje ogrzewać basen (jeśli urządzenie w ten sposób pracuje). Ogrzewanie basenu zachodzi tylko wtedy, gdy istnieje nadwyżka ciepła po pokryciu zapotrzebowania na ogrzewanie i c.w.u. Jeśli urządzenie posiada funkcje odszraniania i/lub chłodzenia kolektorów słonecznych, w tym miejscu można je włączyć. Po włączeniu funkcji, można wprowadzić ich ustawienia. chłodz. panelu słon. uruchom chł. kol. słon.: Jeżeli temperatura panująca w panelu słonecznym będzie większa od tej wartości w tym samym czasie, gdy temperatura panująca w zbiorniku obiegu ogrzewania słonecznego będzie większa niż dozwolona temperatura maksymalna, wówczas zostanie uruchomiona zewnętrzna funkcja schładzania. Opis działania podano w instrukcji instalacji akcesoriów. Menu zewn. podgrz. pom. Tutaj ustawia się zewnętrzny podgrzewacz pomocniczy. Zewnętrzny podgrzewacz pomocniczy to na przykład zewnętrzny kocioł olejowy, gazowy lub elektryczny. Jeśli zewnętrzny podgrzewacz pomocniczy nie jest sterowany krokowo, oprócz ustawienia, kiedy ma się uruchamiać, należy także ustawić jego czas pracy. Jeśli zewnętrzny podgrzewacz pomocniczy jest sterowany krokowo, można ustawić czas uruchomienia podgrzewacza pomocniczego, określić maksymalną liczbę dozwolonych kroków oraz wykorzystanie stopniowania binarnego. Wybór wartości priorytet. podgrz. pom. spowoduje wykorzystanie ciepła z zewnętrznego podgrzewacza pomocniczego zamiast pompy ciepła. Opis działania podano w instrukcji instalacji akcesoriów. Menu F135 prędkość pompy zasil. Zakres ustawień: % Ustawienie fabryczne: 70 % c.w.u. przy chłodzeniu Zakres ustawień: wł./wył. Ustawienie fabryczne: wył. Tutaj można ustawić prędkość pompy zasilającej dla F135. Można także wybrać ładowanie c.w.u. F135 w tym samym czasie, gdy moduł zewnętrzny wytwarza chłodzenie. Wyposażenie dodatkowe ACS 310 do chłodzenia jest wymagane, aby umożliwić aktywację c.w.u. podczas chłodzenia. UWAGA! Aby umożliwić aktywację c.w.u. podczas chłodzenia, należy udostępnić chłodzenie w menu pompa ciepła. zab. przed zamarz. temp. płynu niezamarzając.: W tym miejscu można nastawić temperaturę panującą w panelu słonecznym, przy której pompa powinna uruchomić się przeciwdziałając zamarzaniu. Rozdział 8 Sterowanie - Menu 51

52 Menu Moduł komunikacyjny GBM uruch. inny ogrz. pom. Zakres ustawień: GM Ustawienie fabryczne: 400 GM histereza Zakres ustawień: GM Ustawienie fabryczne: 100 GM Tutaj należy wykonać ustawienia dla kotła gazowego GBM Na przykład możesz wybrać, kiedy kocioł gazowy ma się uruchamiać. Opis działania podano w instrukcji montażu wyposażenia dodatkowego. Menu basen Tutaj wybiera się pompę, która będzie używana w systemie. Menu rurowe chł. akt. Tutaj wybiera się pompę, która będzie używana w systemie. Menu czujnik zasilania czujnik zasilania Menu przywróć ust. fabr. Tutaj można przywrócić ustawienia fabryczne wszystkich ustawień (w tym dostępnych dla użytkownika). Po skasowaniu, przy kolejnym uruchomieniu modułu wewnętrznego zostanie wyświetlony kreator rozruchu. Menu wymuszone sterowanie Tutaj można w wymuszony sposób sterować różnymi elementami w module wewnętrznym i podłączonym wyposażeniem dodatkowym. Wymuszone sterowanie służy wyłącznie do usuwania usterek. Wykorzystanie tej funkcji w jakikolwiek inny sposób może uszkodzić komponenty systemu grzewczego. Menu kreator rozruchu Przy pierwszym uruchomieniu modułu wewnętrznego, kreator rozruchu uruchamia się automatycznie. Tutaj uruchamia się go ręcznie. Sprawdź na stronie 35 dodatkowe informacje na temat kreatora rozruchu. czujnik zasilania EMK 500 Menu szybkie uruchomienie Stąd można uruchomić sprężarkę. UWAGA! Aby uruchomić sprężarkę, musi występować zapotrzebowanie na ogrzewanie lub CWU. czujnik zasilania Dostępne ustawienia: EMK 500, EMK 310 / 300, EMK 150 Ustawienie fabryczne: EMK 500 UWAGA! Nie należy szybko uruchamiać sprężarki zbyt wiele razy w krótkim okresie czasu, ponieważ można uszkodzić sprężarkę i wyposażenie dodatkowe. Tutaj można wybrać, który czujnik zasilania jest używany do pomiaru energii. Menu prog. wejścia/wyjścia Tutaj można wybrać, do którego wejścia/ wyjścia na karcie wejść (AA3) zostanie podłączony sygnał zewnętrzny (strona 29). Dostępne wejścia na listwie przyłączeniowej AUX1-5 (AA3-X6:9-18) i wyjście AA3-X7 (na karcie wejść). 52 Rozdział 8 Sterowanie - Menu

53 Menu funkcja osuszania podłogi długość 1 okresu 7 Zakres ustawień: 0 30 dni Ustawienie fabryczne, okres 1 3, 5 7: 2 dni Ustawienie fabryczne, okres 4: 3 dni temp. 1 okresu 7 Zakres ustawień: C Wartość domyślna: temp. 1 okresu temp. 2 okresu temp. 3 okresu temp. 4 okresu temp. 5 okresu temp. 6 okresu temp. 7 okresu 20 C 30 C 40 C 45 C 40 C 30 C 20 C W tym miejscu należy nastawić funkcję osuszania podłogi. Można skonfigurować do siedmiu przedziałów czasowych, dla których będą nastawiane różnie obliczane temperatury przepływu zasilającego. Jeżeli wykorzystywanych ma być mniej niż siedem przedziałów czasowych, pozostałe okresy należy nastawić na 0 dni. W celu uaktywnienia funkcji osuszania podłogi należy zaznaczyć aktywne okno. Umieszczony u dołu licznik wskazuje liczbę dni, w czasie których funkcja była aktywna. Podczas osuszania podłogi, pompa czynnika grzewczego pracuje na 100% niezależnie od ustawień dokonanych w menu PORADA! Jeżeli ma być wykorzystywany tryb roboczy tylko pod pom, wówczas należy wybrać to w menu 4.2. Menu dziennik zmian Tutaj można odczytać wszystkie dotychczasowe zmiany układu sterowania. Dla każdej zmiany jest podana data, godzina i nr identyfikacyjny (unikalny dla pewnych ustawień) oraz nowa wartość zadana. Dziennik zmian zostaje zapisany przy ponownym uruchomieniu i pozostaje niezmieniony po ustawieniu fabrycznym. Menu ustawienia pompy ciepła Ustawienia dla zainstalowanej pompy ciepła można wprowadzać w podmenu. Menu EB101 Tutaj wprowadza się specjalne ustawienia dla zainstalowanej pompy ciepła i pompy zasilającej. Menu pompa ciepła Tutaj wprowadza się ustawienia dla zainstalowanej pompy ciepła. Dostępne ustawienia zostały podane w instrukcji montażu pompy ciepła. Menu pompa zasilająca (GP12) tryb pracy Zakres ustawień: auto / przerywany Wartość domyślna: auto Tutaj ustawia się tryb pracy dla pompy zasilającej. auto: Pompa zasilająca działa odpowiednio do bieżącego trybu pracy VVM 500. przerywany: Pompa zasilająca włącza się i wyłącza 20 sekund przed i po sprężarce w pompie ciepła. prędkość podczas pracy ogrzewanie, c.w.u., basen, chłodzenie Zakres ustawień: auto / ręczny Wartość domyślna: auto Konfiguracja ręczna Zakres ustawień: % Wartości domyślne: 70 % pręd. w tr. oczek. Zakres ustawień: % Wartości domyślne: 30 % maks. dozw. pręd. Zakres ustawień: % Wartości domyślne: 100 % Należy ustawić obroty, z jakimi ma pracować pompa zasilająca w bieżącym trybie pracy. Należy wybrać opcję auto, jeśli obroty pompy zasilającej mają być regulowane automatycznie (ustawienie fabryczne), aby zapewnić optymalne działanie. Jeśli dla funkcji grzania zostanie włączona opcja auto, można także ustawić maks. dozw. pręd., aby ograniczyć pompę zasilającą i nie pozwolić jej na pracę na wyższych obrotach, niż zadane. W przypadku ręcznego trybu pracy pompy zasilającej, należy wyłączyć opcję auto dla bieżącego trybu pracy i ustawić wartość między 1 a 100% (uprzednio ustawiona wartość dla maks. dozw. pręd. nie ma już zastosowania). Obroty w trybie gotowości (używane tylko, jeśli jako tryb pracy wybrano auto ) oznacza, że pompa zasilająca pracuje z zadaną prędkością obrotową w czasie, kiedy nie ma zapotrzebowania na pracę sprężarki ani podgrzewacza pomocniczego. Rozdział 8 Sterowanie - Menu 53

54 kraj Tutaj wybiera się miejsce instalacji produktu. Umożliwi to dostęp do ustawień produktu typowych dla danego kraju. Ustawienia językowe można wprowadzić niezależnie od tego wyboru. Ta opcja zostaje zablokowana po 24 godzinach, ponownym uruchomieniu wyświetlacza lub aktualizacji programu. 54 Rozdział 8 Sterowanie - Menu

55 9 Serwis Czynności serwisowe Serwisowanie powinno być prowadzone wyłącznie przez osoby mające wymaganą wiedzę techniczną. Podczas wymiany komponentów w VVM 500 należy stosować tylko części zamienne firmy NIBE. Tryb awaryjny Tryb awaryjny jest używany w razie problemów z działaniem oraz podczas serwisowania. W tym trybie ilość c.w.u. jest ograniczona. Tryb awaryjny uruchamia się, ustawiając przełącznik (SF1) w trybie. Oznacza to, że: Kontrolka stanu świeci na żółto. Wyświetlacz nie jest podświetlany, a sterownik nie jest podłączony. Temperatura przy grzałce zanurzeniowej jest sterowana przez termostat (FD1-BT30). Można ustawić 35 lub 45 C. Tylko pompy obiegowe i elektryczny podgrzewacz pomocniczy są włączone. Moc elektrycznego podgrzewacza pomocniczego w trybie awaryjnym ustawia się na karcie grzałki zanurzeniowej (AA1). Patrz strona 28, która zawiera odpowiednie instrukcje. Opróżnianie wężownicy c.w.u. Wężownicę c.w.u. łatwiej opróżnić, odłączając rurę zimnej wody przy wejściu wężownicy do zbiornika. Opróżnianie systemu grzewczego Aby ułatwić serwisowanie systemu grzewczego, najpierw należy go opróżnić, wykorzystując zawór spustowy (QM1). Przy opróżnianiu strony czynnika grzewczego/ systemu grzewczego należy pamiętać, że mogą zawierać gorącą wodę. Istnieje ryzyko oparzenia. Dane czujnika temperatury Temperatura ( C) Rezystancja (kom) 351,0 251,6 182,5 133,8 99,22 74,32 56,20 42,89 33,02 25,61 20,02 15,77 12,51 10,00 8,045 6,514 5,306 4,348 3,583 2,968 2,467 2,068 1,739 1,469 1,246 1,061 0,908 0,779 0,672 Napięcie (VDC) 3,256 3,240 3,218 3,189 3,150 3,105 3,047 2,976 2,889 2,789 2,673 2,541 2,399 2,245 2,083 1,916 1,752 1,587 1,426 1,278 1,136 1,007 0,891 0,785 0,691 0,607 0,533 0,469 0,414 Rozdział 9 Serwis 55

56 LEK Gniazdo serwisowe USB Menu aktualizuj oprogr. układ. aktualizuj oprogr. układ.7.1 rozpocznij aktualizację wybierz inny plik Umożliwia aktualizację oprogramowania w VVM 500. Wyświetlacz jest wyposażony w gniazdo USB, które można wykorzystać do aktualizacji oprogramowania, zapisywania zarejestrowanych informacji i obsługi ustawień w VVM 500. KLIMAT POMIESZCZEN. MÓJ SYSTEM USB aktualizuj oprogr. układ. logowanie zarządzaj ustawieniami C.W.U. INFORMACJE USB 7 Aby następujące funkcje mogły działać, pamięć USB musi zawierać pliki z oprogramowaniem dla VVM 500 od NIBE. Pole informacyjne w górnej części wyświetlacza zawiera informacje (zawsze w języku angielskim) na temat najbardziej prawdopodobnej aktualizacji, wybranej przez oprogramowania aktualizacyjne z pamięci USB. Wyświetlone dane dotyczą produktu, dla którego jest przeznaczone oprogramowanie, wersji oprogramowania oraz zawierają informacje ogólne. Aby wybrać inny plik, niż zaznaczony, należy nacisnąć wybierz inny plik. rozpocznij aktualizację Wybierz rozpocznij aktualizację, jeśli chcesz rozpocząć aktualizację. Pojawi się pytanie, czy na pewno chcesz zaktualizować oprogramowanie. Odpowiedz tak, aby kontynuować lub nie, aby cofnąć. Jeśli odpowiedź na poprzednie pytanie brzmi tak, wówczas rozpocznie się aktualizacja i w tym momencie można będzie jej przebieg śledzić na wyświetlaczu. Po zakończeniu aktualizacji VVM 500 uruchomi się ponownie. Aktualizacja oprogramowania nie kasuje ustawień menu w VVM 500. Po podłączeniu pamięci USB, na wyświetlaczu pojawi się nowe menu (menu 7). Jeśli aktualizacja zostanie przerwana zanim dobiegnie końca (na przykład z powodu przerwy w dostawie prądu itp.), można przywrócić poprzednią wersję oprogramowania, przytrzymując podczas uruchamiania przycisk OK do momentu, aż zaświeci się zielona kontrolka (trwa to około10 sekund). 56 Rozdział 9 Serwis

57 wybierz inny plik aktualizuj oprogr. układ.7.1 Menu zarządzaj ustawieniami zarządzaj ustawieniami 7.3 zapisz ustawienia przywróć ustawienia Wybierz wybierz inny plik, jeśli nie chcesz użyć sugerowanego oprogramowania. Podczas przeglądania plików, informacje o zaznaczonym oprogramowaniu są wyświetlane w polu informacyjnym tak, jak poprzednio. Po wybraniu pliku przyciskiem OK wrócisz do poprzedniej strony (menu 7.1), gdzie możesz rozpocząć aktualizację. Menu logowanie logowanie7.2 Tutaj można zarządzać (zapisywać lub przywracać) wszystkimi ustawieniami użytkownika (menu użytkownika i serwisowe) w VVM 500 z pamięci USB. W zapisz ustawienia można zapisać ustawienia menu na pamięci USB, w celu ich późniejszego przywrócenia lub sporządzenia kopii ustawień dla innego VVM 500. Zapisanie ustawień menu w pamięci USB spowoduje skasowanie wszelkich wcześniej zapisanych ustawień w tej pamięci USB. W przywróć ustawienia można skasować wszystkie ustawienia menu z pamięci USB. włączony częstotliwość 5 s Skasowanych ustawień menu z pamięci USB nie można przywrócić. Zakres ustawień: 1 s 60 min Zakres ustawień fabrycznych: 5 s Tutaj można wybrać, jak bieżące wartości pomiarowe z VVM 500 powinny być zapisywane w pliku dziennika na nośniku pamięci USB. 1. Ustaw żądaną częstotliwość rejestrowania. 2. Zaznacz włączony. 3. Aktualne wartości z VVM 500 będą zapisywane w pliku na pamięci USB z określoną częstotliwością, dopóki włączony nie zostanie odznaczone. Przed wyjęciem pamięci USB, należy usunąć zaznaczenie włączony. Rozdział 9 Serwis 57

58 10 Zaburzenia komfortu cieplnego W większości przypadków, moduł wewnętrzny wykrywa zakłócenia w pracy (zakłócenie w pracy może prowadzić do zaburzenia komfortu cieplnego) i informuje o nich za pomocą alarmów oraz instrukcji na wyświetlaczu. Menu informacyjne modułu wewnętrznego Wszystkie wartości pomiarów modułu wewnętrznego znajdują się w menu 3.1 w jego systemie menu. Przeglądanie wartości w tym menu może często ułatwić znalezienie przyczyny usterki. Zarządzanie alarmami alarm informacje / działanie skasuj alarm tryb pomocy Alarm niskiego ciśnienia Alarm oznacza, że wystąpiła jakaś usterka, o czym informuje kontrolka stanu zmieniająca kolor z zielonego na czerwony oraz dzwonek alarmowy w okienku informacyjnym. Alarm Czerwony alarm oznacza, że wystąpiła usterka, której moduł wewnętrzny nie potrafi samodzielnie naprawić. Kręcąc pokrętłem regulacji i naciskając przycisk OK, można wyświetlić typ alarmu i skasować alarm. Moduł wewnętrzny można również ustawić na tryb pomocy. informacje / działanie Tutaj można przeczytać opis alarmu i uzyskać wskazówki dotyczące usunięcia problemu, który go wywołał. skasuj alarm W większości przypadków wystarczy wybrać skasuj alarm, aby naprawić problem, który spowodował alarm. Jeśli zaświeci się zielona kontrolka po wybraniu skasuj alarm, przyczyna alarmu została usunięta. Jeśli czerwona kontrolka jest nadal widoczna, a na wyświetlaczu widać menu alarm, problem występuje nadal. Jeśli alarm znika i występuje ponownie, sprawdź rozdział dotyczący usuwania usterek (na stronie 58). tryb pomocy tryb pomocy to typ trybu awaryjnego. Oznacza to, że moduł wewnętrzny wytwarza ogrzewanie i/lub ciepłą wodę pomimo występowania problemu. Może to oznaczać, że sprężarka pompy ciepła nie działa. W takim przypadku ogrzewanie i/lub c.w.u. wytwarza podgrzewacz pomocniczy. Aby wybrać tryb pomocy, należy wybrać działanie alarmowe w menu UWAGA! Wybranie tryb pomocy nie jest równoznaczne z usunięciem problemu, który wywołał alarm. Dlatego kontrolka stanu nadal będzie świecić na czerwono. Usuwanie usterek Jeśli na wyświetlaczu nie ma informacji o zakłóceniach w pracy, można wykorzystać następujące wskazówki: Czynności podstawowe Zacznij od sprawdzenia następujących możliwych przyczyn usterek: Położenie (SF1) przełącznika. Grupa bezpieczników i bezpiecznik główny budynku. Wyłącznik różnicowo-prądowy budynku. Wyłącznik nadprądowy modułu wewnętrznego (FA1). Ogranicznik temperatury modułu wewnętrznego (FD1). Prawidłowo ustawiony czujnik obciążenia (jeśli zainstalowano). Niska temperatura lub brak ciepłej wody (QM10) ogrzewacza c.w.u. (QM10) c.w.u. Moduł wewnętrzny w nieprawidłowym trybie pracy. Jeśli jest wybrany tryb ręczny, wybierz podgrz. pom.. Wyższe zużycie ciepłej wody. Zaczekaj, aż ciepła woda zostanie podgrzana. Tymczasowo zwiększony wydatek ciepłej wody (tymczasowy luks.) można włączyć w menu 2.1. Zbyt wysoki przepływ wody użytkowej. Ogranicz przepływ wody użytkowej, patrz wykres wydatku c.w.u. na stronie 63. Zbyt niskie ustawienie ciepłej wody. Wejdź do menu 2.2 i wybierz wyższy tryb komfortu. Niska temperatura pomieszczenia Zamknięte termostaty w kilku pomieszczeniach. Moduł wewnętrzny w nieprawidłowym trybie pracy. Wejdź do menu 4.2. Jeśli wybrano tryb auto wybierz wyższą wartość dla wyłącz ogrzewanie w menu Jeśli jest wybrany tryb ręczny, wybierz ogrzewanie". Jeśli to nie wystarczy, wybierz podgrz. pom.. Zbyt niska wartość zadana w automatycznej regulacji ogrzewania. Wejdź do menu 1.1 temperatura i zmień przesunięcie krzywej grzania. Jeśli temperatura pomieszczenia jest niska tylko przy niskiej temperaturze powietrza na zewnątrz, nachylenie krzywej w menu krzywa grzania należy podnieść. Włączony tryb urlopowy w menu 4.7. Wejdź do menu 4.7 i zaznacz Wył.. 58 Rozdział 10 Zaburzenia komfortu cieplnego

59 Włączono zewnętrzny przełącznik zmiany ogrzewania. Sprawdź przełączniki zewnętrzne. Powietrze w systemie grzewczym. Odpowietrz system grzewczy (patrz strona 34) (QM20), (QM32) do systemu grzewczego. Zamknięte zawory do systemu grzewczego. (QM40), (QM41) do systemu grzewczego. (QM31), (QM32) do systemu grzewczego. (QM31) do systemu grzewczego. Otwórz zawory. Wysoka temperatura pomieszczenia Zbyt wysoka wartość zadana w automatycznej regulacji ogrzewania. Wejdź do menu 1.1 (temperatura) i zmniejsz przesunięcie krzywej grzania. Jeśli temperatura pomieszczenia jest wysoka tylko przy niskiej temperaturze powietrza na zewnątrz, nachylenie krzywej w menu krzywa grzania należy obniżyć. Włączono zewnętrzny przełącznik zmiany ogrzewania. Sprawdź przełączniki zewnętrzne. Niskie ciśnienie w układzie Zbyt mało wody w systemie grzewczym. Napełnij system grzewczy wodą i sprawdź szczelność (patrz strona 34). Sprężarka pompy ciepła nie uruchamia się Brak zapotrzebowania na ogrzewanie. Moduł wewnętrzny nie wymaga ogrzewania ani ciepłej wody. Wystąpił problem z temperaturą. Zaczekaj, aż problem z temperaturą zostanie usunięty. Nie upłynął minimalny czas między kolejnymi uruchomieniami sprężarki. Zaczekaj 30 minut i sprawdź, czy sprężarka uruchomiła się. Włączył się alarm. Postępuj według instrukcji na wyświetlaczu. Rozdział 10 Zaburzenia komfortu cieplnego 59

60 11 Akcesoria Akcesoria gazowe Kocioł gazowy GBM To wyposażenie dodatkowe wymaga dodatkowego modułu komunikacyjnego OPT 10. Nr części Moduł komunikacyjny OPT 10 OPT 10 umożliwia podłączenie i sterowanie kotłem gazowym NIBE GBM Nr części Chłodzenie aktywne. ACS 310 Nr części Dodatkowa grupa mieszania ECS 40/ECS 41 To wyposażenie dodatkowe jest używane w przypadku montażu VVM 500 w budynkach z co najmniej dwoma różnymi systemami grzewczymi, które wymagają różnych temperatur zasilania. ECS 40 (maks. 80 m²) Nr części Górny moduł Górna szafka, aby ukryć rury. 250 mm Nr części mm Nr części mm Nr części Grupa basenowa POOL 500 ECS 41 (min. 80 m²) Nr części POOL 500 to wyposażenie dodatkowe, które umożliwia podgrzewanie basenu za pomocą VVM 500. Nr części Moduł komunikacyjny MODBUS 40 MODBUS 40 umożliwia sterowanie i monitorowanie VVM 500 za pomocą systemu BMS budynku (systemu zarządzania budynkiem). Komunikację realizuje wtedy MODBUS-RTU. Nr części Moduł komunikacyjny SMS 40 Kiedy nie ma połączenia z Internetem, można zastosować wyposażenie dodatkowe SMS 40 do sterowania VVM 500 za pomocą wiadomości SMS. Nr części Moduł pokojowy RMU 40 RMU 40 oznacza, że sterowanie i monitoring działania pompy ciepła może odbywać się z innego miejsca w budynku, niż to, w którym zainstalowano VVM 500. Nr części Pompa ciepła na powietrze wentylacyjne F135 F135 to pompa ciepła na powietrze wentylacyjne, specjalnie zaprojektowana, aby połączyć odzysk mechanicznie wywiewanego powietrza z modułami wewnętrznymi powietrze-woda, np. VVM. Moduł wewnętrzny steruje F135. Nr części Pompa ciepła na powietrze zewnętrzne F kw nr kat kw nr kat F2040 F Art nr F Art nr F Art nr F2120 F x230V Art nr F x400V Art nr F x230V Art nr F x400V Art nr F x400V Art nr F x400V Art nr F kw nr kat kw nr kat Rura zewnętrznego źródła ciepła DEH 500 (olej/prąd/gaz) Nr części SCA 30 SCA 30 oznacza, że VVM 500 może zostać podłączony do ogrzewania słonecznego. Nr części Stycznik pomocniczy HR 10 Nr części Rozdział 11 Akcesoria

61 Zestaw do pomiaru energii EMK 500 Nr części Zestaw solarny PV kw Nr części Zewnętrzny elektryczny podgrzewacz pomocniczy ELK Te akcesoria wymagają wyposażenia dodatkowego DEH 500 (podgrzewacz pomocniczy sterowany krokowo). ELK 15 Grzałka zanurzeniowa 15 kw, 3 x 400 V Nr części ELK 26 Grzałka zanurzeniowa 26 kw, 3 x 400 V Nr części ELK 42 Grzałka zanurzeniowa 42 kw, 3 x 400 V Nr części ELK 213 Grzałka zanurzeniowa 7-13 kw, 3 x 400 V Nr części Rozdział 11 Akcesoria 61

62 12 Dane techniczne Wymiary i rozmieszczenie króćców przyłączeniowych Rozdział 12 Dane techniczne

63 Ilość c.w.u. Przepływ wody (l/min) 30 Wydajność pompy obiegowej Ilość c.w.u. w VVM Economy Normalna Lux Przepływ (litry) Rozdział 12 Dane techniczne 63

64 Dane techniczne 3x400 V 3x400 V IP 21 Maks. moc pompy ciepła 1) kw 20 Dodatkowa moc Dane elektryczne kw 9 Napięcie znamionowe 400 V 3N~50 Hz Maks. prąd roboczy A 16,2 Bezpiecznik A 16 Moc, pompa czynnika grzewczego W 3 76 Moc, pompa zasilająca W 3 76 Klasa IP Obieg czynnika grzewczego IP 21 Klasa energetyczna pompy obiegowej niskoenergetyczna Klasa energetyczna pompy zasilającej niskoenergetyczna Maks. ciśnienie układu czynnika grzewczego MPa 0,3 (3 bar) Przepływ min. l/h 500 Maks. temp. czynnika grzewczego Przyłącza rurowe C 70 Czynnik grzewczy, rura miedziana G25 wew. Przyłącze ciepłej wody G25 wew. Przyłącze zimnej wody G25 wew. Przyłącza pompy ciepła G25 Gwint zewn. Różne Moduł wewnętrzny Pojemność wężownicy Pojemność całkowita, moduł wewnętrzny Pojemność zbiornika buforowego Pojemność, wężownica solarna Ciśnienie odcinające, wężownica Maks. dozwolone ciśnienie w module wewnętrznym l l l l MPa MPa 22, ,0 (10 bara) 0,3 (3 bar) 235 Ilość dostępnej ciepłej wody 40 C w trybie Eco l Wydajność grzania c.w.u. zgodnie z EN Ilość dostępnej ciepłej wody 40 C w trybie Normal l 303 Ilość dostępnej ciepłej wody 40 C w trybie Lux l 378 Strata przy bezczynności zgodnie z DIN Wymiary i masa W 116 Szerokość mm 760 Głębokość mm 900 Wysokość mm Wymagana wysokość pomieszczenia mm Masa (bez opakowania) kg 240 Nr części Rozdział 12 Dane techniczne

65 1)Dotyczy pompy ciepła na powietrze zewnętrzne przy 7/45 C (temperatura na zewnątrz/ temperatura zasilania) Rozdział 12 Dane techniczne 65

66 Schemat połączeń elektrycznych, 3 x 400 V 66 Rozdział 12 Dane techniczne

67 Rozdział 12 Dane techniczne 67

68 68 Rozdział 12 Dane techniczne

69 Rozdział 12 Dane techniczne 69

70 70 Rozdział 12 Dane techniczne

71 13 Indeks Indeks A Akcesoria, 60 Alarm, 58 B Basen, 38 Blokada kabli, 25 Budowa modułu wewnętrznego, 9 Lista elementów, 10 Rozmieszczenie elementów, 9 C Ciśnienie początkowe, 11 Co najmniej dwa systemy grzewcze, 19 Czujnik pokojowy, 27 Czujnik temperatury, chłodzenie/ogrzewanie, 29 Czujnik zewnętrzny, 26 Czynności serwisowe, 55 Dane czujnika temperatury, 55 Gniazdo serwisowe USB, 56 Opróżnianie systemu grzewczego, 55 Opróżnianie zasobnika c.w.u., 55 Tryb gotowości, 55 D Dane czujnika temperatury, 55 Dane techniczne, 62, 64 Dane techniczne, 64 Ilość c.w.u., 63 Schemat połączeń elektrycznych, 3 x 400 V, 66 Wymiary i rozmieszczenie króćców przyłączeniowych, 62 Dostarczone elementy, 7 Dostawa i obsługa, 7 Dostarczone elementy, 7 Miejsce instalacji, 7 Montaż, 7 Transport, 7 Dostawa i przenoszenie Zdejmowanie pokryw, 8 Dostępność, przyłącze elektryczne, 24 G Gniazdo serwisowe USB, 56 I Ilość c.w.u., 63 Informacje dotyczące bezpieczeństwa, 4 Informacje kontaktowe, 6 Numer seryjny, 4 Odbiór instalacji, 5 Oznaczenie, 4 Symbole, 4 Informacje kontaktowe, 6 K Kontrolka stanu, 40 Kreator rozruchu, 35 M Menu 5 - SERWIS, 47 Menu Pomoc, 35, 43 Miejsce instalacji, 7 Montaż, 7 Możliwy dobór wejść AUX, 29 Możliwy dobór wyjścia AUX (zmienny przekaźnik bezpotencjałowy), 31 N Napełnianie i odpowietrzanie, 34 Napełnianie systemu grzewczego, 34 Napełnianie wężownicy c.w.u., 34 Odpowietrzanie systemu grzewczego, 34 Napełnianie systemu grzewczego, 34 Napełnianie wężownicy c.w.u., 34 Numer seryjny, 4 O Odbiór instalacji, 5 Odpowietrzanie systemu grzewczego, 34 Ogranicznik temperatury, 24 Resetowanie, 24 Opcje podłączenia, 16 Co najmniej dwa systemy grzewcze, 19 Dodatkowe zasobniki c.w.u., 16 Podłączanie ACS 310, 19 Podłączanie basenu, Podłączanie do pompy ciepła, 18 Podłączanie obiegu c.w.u., 19 Podłączanie systemu grzewczego, 18 Podłączanie zewnętrznego źródła ciepła, 19 Podłączanie zimnej i ciepłej wody, 18, 20 Podłączenie jako kocioł elektryczny, 18 Zasobnik c.w.u. bez grzałki zanurzeniowej, 16 Zasobnik c.w.u. z grzałką zanurzeniową, 17 Opcje połączeń zewnętrznych Czujnik temperatury, chłodzenie/ogrzewanie, 29 Możliwy dobór wejść AUX, 29 Możliwy dobór wyjścia AUX (zmienny przekaźnik bezpotencjałowy), 31 Przełącznik zewnętrznego blokowania ogrzewania., 30 Styk zewnętrznego blokowania taryfy, 30 Opcje styków zewnętrznych, 29 Styk do aktywacji regulacja zewnętrzna", 30 Styk do aktywacji tymczasowy luks.", 30 Opis systemu Schemat instalacji, 15 Opróżnianie systemu grzewczego, 55 Opróżnianie zasobnika c.w.u., 55 Oznaczenie, 4 P Podgrzewacz pomocniczy - moc maksymalna, 28 Podgrzewacz pomocniczy moc maksymalna Stopnie mocy grzałki zanurzeniowej, 28 Podłączanie ACS 310, 19 Podłączanie akcesoriów, 33 Podłączanie basenu, Podłączanie do pompy ciepła, 18 Podłączanie mierników natężenia prądu, 29 Podłączanie obiegu c.w.u., 19 Podłączanie systemu grzewczego, 18 Podłączanie zewnętrznego źródła ciepła, 19 Podłączanie zimnej i ciepłej wody, 18, 20 Podłączenie jako kocioł elektryczny, 18 Pokrętło regulacji, 40 Późniejsza regulacja, odpowietrzanie, 36 Praca, 42 Prędkość pompy, 36 Przełącznik zewnętrznego blokowania ogrzewania., 30 Przewijanie okien, 43 Przycisk OK, 40 Przycisk Wstecz, 40 Przygotowania, 34 Przyłącza, 26 Przyłącza elektryczne, 24, 27 Blokada kabli, 25 Czujnik pokojowy, 27 Czujnik zewnętrzny, 26 Rozdział 13 Indeks 71

72 Dostępność, przyłącze elektryczne, 24 Informacje ogólne, 24 Komunikacja, 27 Miernik natężenia prądu, 29 Ogranicznik temperatury, 24 Opcje styków zewnętrznych, 29 Podgrzewacz pomocniczy - moc maksymalna, 28 Podłączanie akcesoriów, 33 Przyłącza, 26 Przyłącze zasilania, 26 Ustawienia, 28 Wyłącznik nadprądowy, 24 Zdejmowanie pokrywy, karta grzałki zanurzeniowej, 25 Zdejmowanie pokrywy, karta wejść, 25 Zdejmowanie pokrywy, płyta główna, 25 Przyłącza rurowe, 11 Objaśnienie symboli, 12 Ogólne przyłącza rurowe, 11 Opcje podłączenia, 16 Pojemności kotła i systemu grzejników, 11 Schemat instalacji, 12 Wymiary i przyłącza rurowe, 13 Przyłącze zasilania, 26 R Rozruch bez pompy ciepła, 36 Rozruch i regulacja, 34 Basen, 38 Kreator rozruchu, 35 Napełnianie i odpowietrzanie, 34 Późniejsza regulacja, odpowietrzanie, 36 Przygotowania, 34 Rozruch bez pompy ciepła, 36 SG Ready, 38 Uruchomienie i odbiór, 35 Ustawianie krzywej chłodzenia/grzania, 36 Ustawianie obiegu c.w.u., 38 S Schemat instalacji, 12, 15 Schemat połączeń elektrycznych, 3 x 400 V, 66 Serwis, 55 Czynności serwisowe, 55 SG Ready, 38 Sterowanie, 40, 44 Sterowanie - Menu, 44 Sterowanie - Wstęp, 40 Sterowanie - Menu, 44 Menu 5 - SERWIS, 47 Sterowanie - Wstęp, 40 System menu, 41 Wyświetlacz, 40 Styk do aktywacji regulacja zewnętrzna", 30 Styk do aktywacji tymczasowy luks.", 30 Styk zewnętrznego blokowania taryfy, 30 Symbole, 4 System menu, 41 Menu Pomoc, 35, 43 Praca, 42 Przewijanie okien, 43 Ustawianie wartości, 42 Używanie klawiatury wirtualnej, 43 Wybór menu, 42 Wybór opcji, 42 T Transport, 7 Tryb gotowości, 28, 55 Zasilanie w trybie awaryjnym, 28 U Uruchomienie i odbiór, 35 Prędkość pompy, 36 Ustawianie krzywej chłodzenia/grzania, 36 Ustawianie obiegu c.w.u., 38 Ustawianie wartości, 42 Ustawienia, 28 Tryb awaryjny, 28 Usuwanie usterek, 58 Używanie klawiatury wirtualnej, 43 W Ważne informacje, 4 Informacje dotyczące bezpieczeństwa, 4 Utylizacja odpadów, 4 Wybór menu, 42 Wybór opcji, 42 Wyłącznik, 40 Wyłącznik nadprądowy, 24 Wymiary i przyłącza rurowe, 13 Wymiary i rozmieszczenie króćców przyłączeniowych, 62 Wyświetlacz, 40 Kontrolka stanu, 40 Pokrętło regulacji, 40 Przycisk OK, 40 Przycisk Wstecz, 40 Wyłącznik, 40 Wyświetlacz, 40 Z Zaburzenia komfortu cieplnego, 58 Alarm, 58 Usuwanie usterek, 58 Zarządzanie alarmami, 58 Zarządzanie alarmami, 58 Zdejmowanie pokryw, 8 Zdejmowanie pokrywy, karta grzałki zanurzeniowej, 25 Zdejmowanie pokrywy, karta wejść, 25 Zdejmowanie pokrywy, płyta główna, Rozdział 13 Indeks

73

74

75

76 WS name: -Gemensamt WS version: a172 (working edition) Publish date: :51 NIBE AB Sweden Hannabadsvägen 5 Box 14 SE Markaryd info@nibe.se
