1 Instrukcja instalatora Gruntowa pompa ciepła LEK IHB PL

2

3 Spis treści 1 Ważne informacje 2 Informacje dotyczące bezpieczeństwa 2 2 Dostawa i obsługa 6 Transport 6 Montaż 7 Dostarczone elementy 7 Zdejmowanie pokryw 7 3 Rozmieszczenie elementów pompy ciepła 8 Informacje ogólne 8 Szafki elektryczne 10 Moduł chłodniczy 11 4 Przyłącza rurowe 13 Informacje ogólne 13 Wymiary i przyłącza rurowe 14 Strona czynnika obiegu dolnego źródła 15 Strona czynnika grzewczego 17 Zasobnik c.w.u. 17 Możliwości podłączenia 17 5 Przyłącza elektryczne 21 Informacje ogólne 21 Przyłącza 22 Przyłącza opcjonalne 25 Podłączanie akcesoriów 30 6 Rozruch i regulacja 31 Przygotowania 31 Napełnianie i odpowietrzanie 31 Kreator rozruchu 32 Późniejsza regulacja i odpowietrzanie 33 7 Akcesoria 38 8 Dane techniczne 40 Wymiary i współrzędne dot. ustawiania 40 Dane techniczne 41 Schemat połączeń, 3x400 V 24 kw 44 Schemat połączeń, 3x400 V 30 kw 54 Schemat połączeń, 3x400 V 40 i 60 kw 64 Indeks 74 Spis treści 1

4 1 Ważne informacje Informacje dotyczące bezpieczeństwa Niniejsza instrukcja zawiera procedury instalacji i serwisowania dla specjalistów. To urządzenie nie jest przeznaczone do użytku przez osoby ( w tym dzieci) o ograniczonej sprawności fizycznej, sensorycznej czy umysłowej, lub braku doświadczenia i wiedzy, chyba że będą pod opieką lub zostaną poinstruowane w zakresie jego użytkowania przez osobę odpowiedzialną za ich bezpieczeństwo. Jest to zgodne z odnośnymi częściami dyrektywy niskonapięciowej 2006/95/EC, LVD. Urządzenie jest również przeznaczone do użytku przez ekspertów i wyszkolonych użytkowników w sklepach, hotelach, przemyśle lekkim, w gospodarstwach rolnych i w podobnych środowiskach. Jest to zgodne z odnośnymi częściami dyrektywy maszynowej 2006/42/EC. Należy dopilnować aby dzieci nie bawiły się urządzeniem. Jest to oryginalna instrukcja obsługi. Nie wolno jej tłumaczyć bez zgodny NIBE. Prawa do wykonywania jakichkolwiek zmian projektowych lub technicznych są zastrzeżone. NIBE Symbole WAŻNE! Ten symbol informuje o zagrożeniu dla urządzenia lub osoby. UWAGA! Ten symbol wskazuje ważne informacje, na co należy zwracać uwagę podczas obsługi instalacji. PORADA! Ten symbol oznacza wskazówki ułatwiające obsługę produktu. Oznaczenie F1345 posiada znak CE i stopień ochrony IP21. Znak CE jest potwierdzeniem, że firma NIBE zadbała o zgodność produktu ze wszystkimi obowiązującymi go przepisami określonych dyrektyw UE. Znak CE jest wymagany dla większości produktów sprzedawanych w UE, bez względu na miejsce ich wytwarzania. IP21 oznacza, że produktu można dotykać dłońmi, że przedmioty o średnicy większej lub równej 12,5 mm nie mogą przedostać się do środka, wyrządzając szkody oraz że produkt jest zabezpieczony przed kroplami wody spadającymi pionowo. Zalecenia dotyczące bezpieczeństwa Uwaga Montaż systemu należy przeprowadzić zgodnie z niniejszą instrukcją instalacji. Nieprawidłowy montaż może spowodować eksplozję, obrażenia ciała, wycieki wody, czynnika chłodniczego, porażenie prądem i pożar. Przed przystąpieniem do prac przy systemie chłodzenia należy przestrzegać wartości pomiarów, zwłaszcza w razie montażu w małych pomieszczeniach, aby nie przekroczyć limitu gęstości czynnika chłodniczego. W sprawie interpretacji wartości pomiarów należy skontaktować się z ekspertem. Jeśli gęstość czynnika chłodniczego przekracza limit, jakikolwiek wyciek może spowodować niedobór tlenu, prowadząc do poważnych wypadków. Należy stosować oryginalne akcesoria i wymienione elementy montażowe. Użycie innych części niż zostały przez nas podane może spowodować wyciek wody, porażenie prądem, pożar i obrażenia ciała w wyniku nieprawidłowego działania urządzenia. W miejscu montażu należy zapewnić dobrą wentylację w trakcie prac serwisowych może nastąpić wyciek czynnika chłodniczego. W wyniku kontaktu czynnika chłodniczego z otwartym płomieniem powstaje trujący gaz. Urządzenie należy zainstalować na solidnej podstawie. Montaż w nieodpowiednim miejscu może spowodować upadek urządzenia,awrezultacie uszkodzenie mienia i obrażenia ciała. Montaż bez dostatecznej podpory może także powodować drgania i hałas. Należy upewnić się, że zainstalowane urządzenie jest stabilne, zdolne wytrzymać trzęsienia ziemi i silne wiatry. Montaż w nieodpowiednim miejscu może spowodować upadek urządzenia,awrezultacie uszkodzenie mienia i obrażenia ciała. Instalację elektryczną powinien wykonać wykwalifikowany elektryk, a system należy podłączyć do oddzielnego obwodu. Zasilanie o niedostatecznej mocy i nieprawidłowym działaniu może spowodować porażenie prądem i pożar. Do przyłącza elektrycznego należy użyć wymienionych kabli, które należy pewnie zamocować w zaciskach, odciążając odpowiednio okablowanie, aby zapobiec przeciążeniu zacisków. Luźne połączenia lub mocowania kablowe mogą spowodować nadmierną produkcję ciepła lub pożar. Po zakończeniu montażu lub serwisowania należy upewnić się, że z instalacji nie ulatnia się czynnik chłodniczy w postaci gazowej. Jeśli gazowy czynnik chłodniczy dostanie się do domu i wejdzie w kontakt z pompą ciepła, piekarnikiem lub inną gorącą powierzchnią, wytworzy trujący gaz. Należy używać rur i narzędzi przeznaczonych do tego typu czynnika chłodniczego. Użycie posiadanych części do innych czynników chłodniczych może powodować awarie i poważne wypadki w wyniku pękania obiegu technologicznego. Przed otwarciem/przerwaniem obiegu czynnika chłodniczego należy wyłączyć sprężarkę. Otwarcie/przerwanie obiegu czynnika chłodniczego przy uruchomionej sprężarce może doprowadzić do dostania się powietrza do obiegu technologicznego. W rezultacie, w obiegu technologicznym może powstać niezwykle wysokie ciśnienie, prowadząc do jego rozerwania i obrażeń ciała. Na czas serwisowania lub przeglądu należy wyłączyć zasilanie. Jeśli zasilanie nie zostanie wyłączone, istnieje ryzyko porażenia prądem i uszkodzenia przez wirujący wentylator. Nie wolno uruchamiać urządzenia bez osłon lub zabezpieczeń. Dotknięcie wirujących elementów, gorących powierzchni lub części pod napięciem może spowodować obrażenia ciała w wyniku chwycenia, oparzeń lub porażenia prądem. 2 Rozdział 1 Ważne informacje

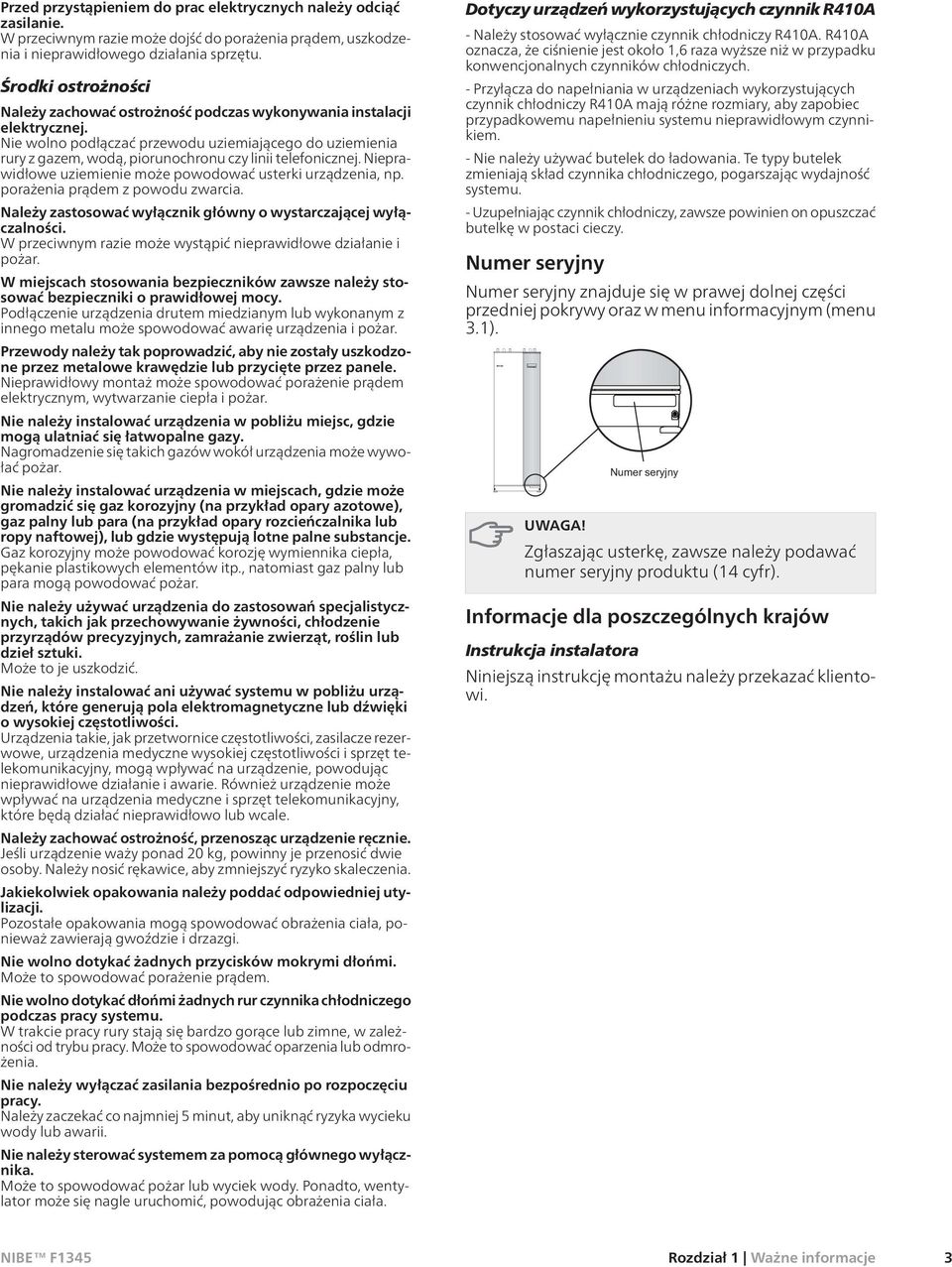

5 Przed przystąpieniem do prac elektrycznych należy odciąć zasilanie. W przeciwnym razie może dojść do porażenia prądem, uszkodzenia i nieprawidłowego działania sprzętu. Środki ostrożności Należy zachować ostrożność podczas wykonywania instalacji elektrycznej. Nie wolno podłączać przewodu uziemiającego do uziemienia rury z gazem, wodą, piorunochronu czy linii telefonicznej. Nieprawidłowe uziemienie może powodować usterki urządzenia, np. porażenia prądem z powodu zwarcia. Należy zastosować wyłącznik główny o wystarczającej wyłączalności. W przeciwnym razie może wystąpić nieprawidłowe działanie i pożar. W miejscach stosowania bezpieczników zawsze należy stosować bezpieczniki o prawidłowej mocy. Podłączenie urządzenia drutem miedzianym lub wykonanym z innego metalu może spowodować awarię urządzenia i pożar. Przewody należy tak poprowadzić, aby nie zostały uszkodzone przez metalowe krawędzie lub przycięte przez panele. Nieprawidłowy montaż może spowodować porażenie prądem elektrycznym, wytwarzanie ciepła i pożar. Nie należy instalować urządzenia w pobliżu miejsc, gdzie mogą ulatniać się łatwopalne gazy. Nagromadzenie się takich gazów wokół urządzenia może wywołać pożar. Nie należy instalować urządzenia w miejscach, gdzie może gromadzić się gaz korozyjny (na przykład opary azotowe), gaz palny lub para (na przykład opary rozcieńczalnika lub ropy naftowej), lub gdzie występują lotne palne substancje. Gaz korozyjny może powodować korozję wymiennika ciepła, pękanie plastikowych elementów itp., natomiast gaz palny lub para mogą powodować pożar. Nie należy używać urządzenia do zastosowań specjalistycznych, takich jak przechowywanie żywności, chłodzenie przyrządów precyzyjnych, zamrażanie zwierząt, roślin lub dzieł sztuki. Może to je uszkodzić. Nie należy instalować ani używać systemu w pobliżu urządzeń, które generują pola elektromagnetyczne lub dźwięki o wysokiej częstotliwości. Urządzenia takie, jak przetwornice częstotliwości, zasilacze rezerwowe, urządzenia medyczne wysokiej częstotliwości i sprzęt telekomunikacyjny, mogą wpływać na urządzenie, powodując nieprawidłowe działanie i awarie. Również urządzenie może wpływać na urządzenia medyczne i sprzęt telekomunikacyjny, które będą działać nieprawidłowo lub wcale. Należy zachować ostrożność, przenosząc urządzenie ręcznie. Jeśli urządzenie waży ponad 20 kg, powinny je przenosić dwie osoby. Należy nosić rękawice, aby zmniejszyć ryzyko skaleczenia. Jakiekolwiek opakowania należy poddać odpowiedniej utylizacji. Pozostałe opakowania mogą spowodować obrażenia ciała, ponieważ zawierają gwoździe i drzazgi. Nie wolno dotykać żadnych przycisków mokrymi dłońmi. Może to spowodować porażenie prądem. Nie wolno dotykać dłońmi żadnych rur czynnika chłodniczego podczas pracy systemu. W trakcie pracy rury stają się bardzo gorące lub zimne, w zależności od trybu pracy. Może to spowodować oparzenia lub odmrożenia. Nie należy wyłączać zasilania bezpośrednio po rozpoczęciu pracy. Należy zaczekać co najmniej 5 minut, aby uniknąć ryzyka wycieku wody lub awarii. Nie należy sterować systemem za pomocą głównego wyłącznika. Może to spowodować pożar lub wyciek wody. Ponadto, wentylator może się nagle uruchomić, powodując obrażenia ciała. Dotyczy urządzeń wykorzystujących czynnik R410A - Należy stosować wyłącznie czynnik chłodniczy R410A. R410A oznacza, że ciśnienie jest około 1,6 raza wyższe niż w przypadku konwencjonalnych czynników chłodniczych. - Przyłącza do napełniania w urządzeniach wykorzystujących czynnik chłodniczy R410A mają różne rozmiary, aby zapobiec przypadkowemu napełnieniu systemu nieprawidłowym czynnikiem. - Nie należy używać butelek do ładowania. Te typy butelek zmieniają skład czynnika chłodniczego, pogarszając wydajność systemu. - Uzupełniając czynnik chłodniczy, zawsze powinien on opuszczać butelkę w postaci cieczy. Numer seryjny Numer seryjny znajduje się w prawej dolnej części przedniej pokrywy oraz w menu informacyjnym (menu 3.1). UWAGA! Zgłaszając usterkę, zawsze należy podawać numer seryjny produktu (14 cyfr). Informacje dla poszczególnych krajów Instrukcja instalatora Niniejszą instrukcję montażu należy przekazać klientowi. Rozdział 1 Ważne informacje 3

6 Odbiór instalacji Obowiązujące przepisy wymagają odbioru systemu grzewczego przed rozruchem. Odbiór powinien zostać wykonany przez osobę o odpowiednich kwalifikacjach. Wypełnić kartę w instrukcji obsługi, wpisując na niej dane instalacyjne. Opis Notatki Podpis Data Czynnik obiegu dolnego źródła (strona 15) Zawory zwrotne Płukanie instalacji Odpowietrzenie instalacji Płyn niezamarzający Naczynie przeponowe Filtr cząstek stałych Zawór bezpieczeństwa Zawory odcinające Ustawienie pomp obiegowych Czynnik grzewczy (strona 17) Zawory zwrotne Płukanie instalacji Odpowietrzenie instalacji Naczynie przeponowe Filtr cząstek stałych Zawór bezpieczeństwa Zawory odcinające Ustawienie pomp obiegowych Zasilanie elektryczne (strona 21) Bezpieczniki pompy ciepła Bezpieczniki budynku Czujnik temperatury zewnętrznej Czujnik pokojowy Miernik natężenia energii Wyłącznik awaryjny Wyłącznik różnicowo-prądowy Wyjście przekaźnikowe trybu awaryjnego 4 Rozdział 1 Ważne informacje

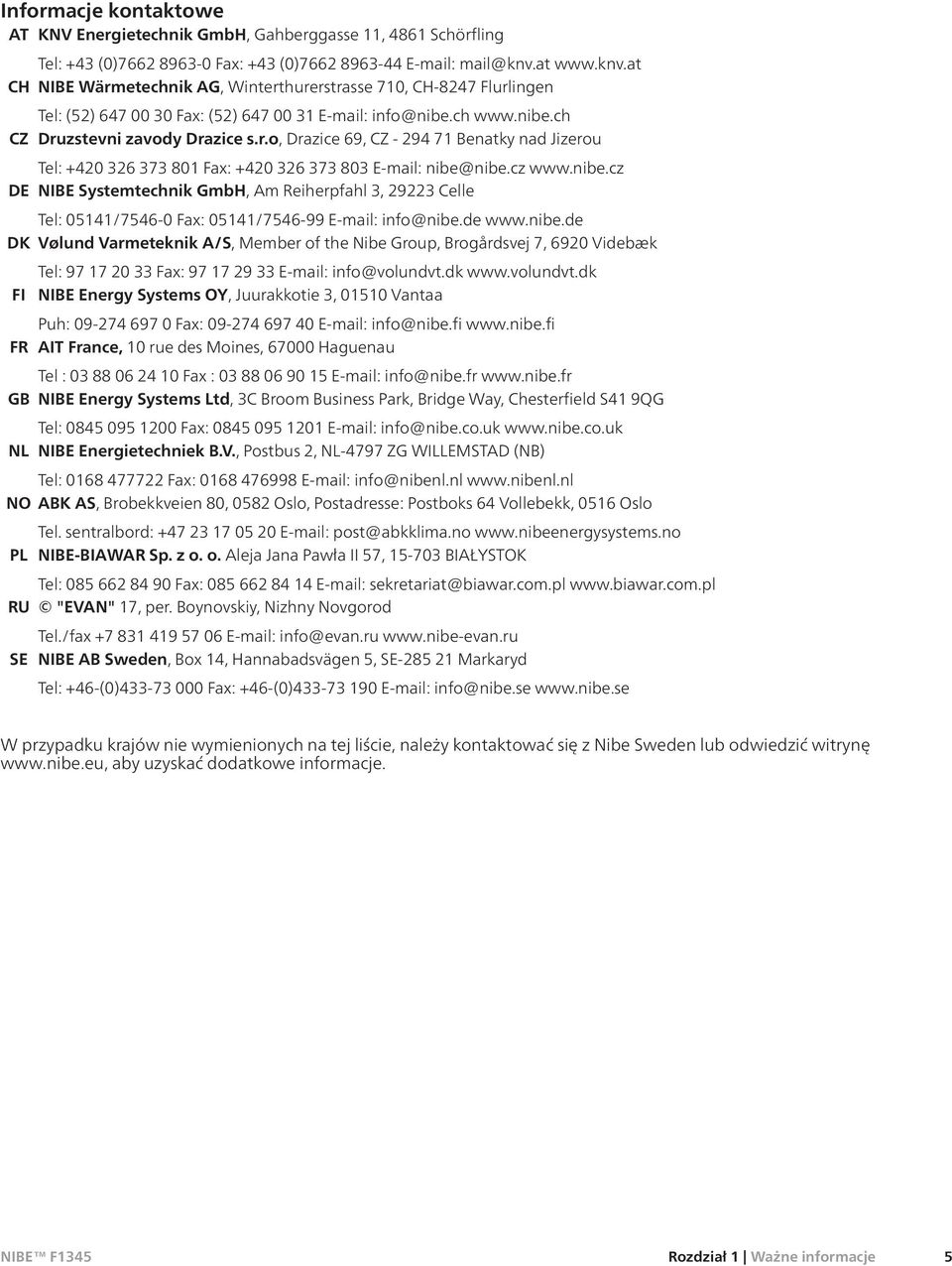

7 Informacje kontaktowe AT KNV Energietechnik GmbH, Gahberggasse 11, 4861 Schörfling Tel: +43 (0) Fax: +43 (0) CH NIBE Wärmetechnik AG, Winterthurerstrasse 710, CH-8247 Flurlingen Tel: (52) Fax: (52) CZ Druzstevni zavody Drazice s.r.o, Drazice 69, CZ Benatky nad Jizerou Tel: Fax: nibe@nibe.cz DE NIBE Systemtechnik GmbH, Am Reiherpfahl 3, Celle Tel: 05141/ Fax: 05141/ info@nibe.de DK Vølund Varmeteknik A/S, Member of the Nibe Group, Brogårdsvej 7, 6920 Videbæk Tel: Fax: info@volundvt.dk FI NIBE Energy Systems OY, Juurakkotie 3, Vantaa Puh: Fax: info@nibe.fi FR AIT France, 10 rue des Moines, Haguenau Tel : Fax : info@nibe.fr GB NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Chesterfield S41 9QG Tel: Fax: info@nibe.co.uk NL NIBE Energietechniek B.V., Postbus 2, NL-4797 ZG WILLEMSTAD (NB) Tel: Fax: info@nibenl.nl NO ABK AS, Brobekkveien 80, 0582 Oslo, Postadresse: Postboks 64 Vollebekk, 0516 Oslo Tel. sentralbord: post@abkklima.no PL NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, BIAŁYSTOK Tel: Fax: sekretariat@biawar.com.pl RU "EVAN" 17, per. Boynovskiy, Nizhny Novgorod Tel./fax info@evan.ru SE NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE Markaryd Tel: +46-(0) Fax: +46-(0) info@nibe.se W przypadku krajów nie wymienionych na tej liście, należy kontaktować się z Nibe Sweden lub odwiedzić witrynę aby uzyskać dodatkowe informacje. Rozdział 1 Ważne informacje 5

8 0 R 0 R 2 Dostawa i obsługa Transport Pompę ciepła F1345 należy przewozić i przechowywać w pionie w suchym miejscu. Podczas wnoszenia do budynku, pompy ciepła nie wolno odchylać do tyłu pod większym kątem niż 45. UWAGA! Górna część pompy ciepła jest ciężka. Jeśli moduły chłodnicze zostaną wyjęte i przewiezione w pozycji pionowej, pompę ciepła F1345 można transportować położoną na tylnej ściance. WAŻNE! Zabezpieczyć pompę ciepła przed przewróceniem się podczas transportu. 1 2 PORADA! Panele boczne można zdjąć, aby ułatwić instalację w budynku. LEK Podnoszenie z podłoża i transport w miejsce instalacji Jeśli podstawa to umożliwia, najprościej jest użyć paleciaka i przewieźć pompę ciepła F1345 w miejsce instalacji. WAŻNE! Środek ciężkości jest przesunięty na jeden bok (patrz nadruk na opakowaniu). Jeśli pompa ciepła F1345 musi być transportowana po miękkim podłożu, na przykład po trawniku, zalecamy użycie żurawia, który przeniesie urządzenie w miejsce instalacji. Kiedy pompa ciepła F1345 jest podnoszona za pomocą żurawia, należy rozłożyć ładunek zgodnie z instrukcją na opakowaniu. Jeśli pompa ciepła F1345 nie może być transportowana za pomocą żurawia, można wykorzystać wózek do transportu worków. Pompę ciepła F1345 należy chwycić z cięższej strony (informację o położeniu środka ciężkości zawiera nadruk na opakowaniu). Pompę ciepła F1345 należy podnosić w dwie osoby. Przenoszenie z palety w miejsce instalacji Przed podniesieniem należy usunąć opakowanie i mocowanie do palety, a także przedni i boczne panele. Przed podniesieniem pompy ciepła należy ją rozmotować, wyjmując z niej moduły chłodnicze. Instrukcja demontażu znajduje się w części serwisowej instrukcji obsługi. Przenieść pompę ciepła, chwytając ją za prowadnice górnego modułu chłodniczego. Użyć rękawic. WAŻNE! Pompy ciepła nie wolno przenosić po wyjęciu tylko dolnego modułu chłodniczego. Jeśli pompa ciepła nie jest zamocowana, przed wyjęciem dolnego modułu chłodniczego najpierw należy wyjąć górny moduł. Złomowanie W przypadku złomowania należy zdemontować produkt, wykonując czynności montażowe w odwrotnej kolejności. 6 Rozdział 2 Dostawa i obsługa

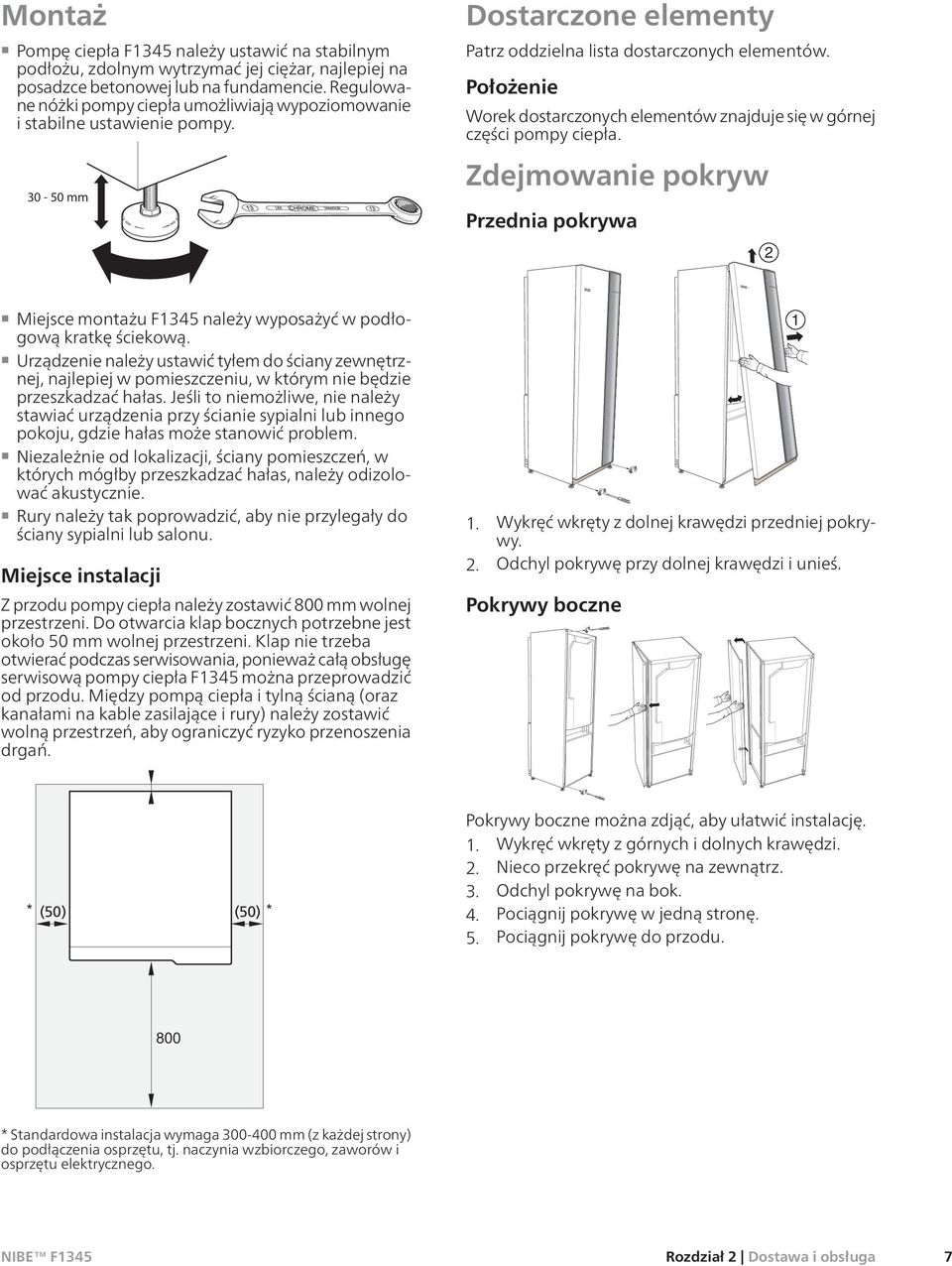

9 Montaż Pompę ciepła F1345 należy ustawić na stabilnym podłożu, zdolnym wytrzymać jej ciężar, najlepiej na posadzce betonowej lub na fundamencie. Regulowane nóżki pompy ciepła umożliwiają wypoziomowanie i stabilne ustawienie pompy mm Dostarczone elementy Patrz oddzielna lista dostarczonych elementów. Położenie Worek dostarczonych elementów znajduje się w górnej części pompy ciepła. Zdejmowanie pokryw Przednia pokrywa 2 Miejsce montażu F1345 należy wyposażyć w podłogową kratkę ściekową. Urządzenie należy ustawić tyłem do ściany zewnętrznej, najlepiej w pomieszczeniu, w którym nie będzie przeszkadzać hałas. Jeśli to niemożliwe, nie należy stawiać urządzenia przy ścianie sypialni lub innego pokoju, gdzie hałas może stanowić problem. Niezależnie od lokalizacji, ściany pomieszczeń, w których mógłby przeszkadzać hałas, należy odizolować akustycznie. Rury należy tak poprowadzić, aby nie przylegały do ściany sypialni lub salonu. Miejsce instalacji Z przodu pompy ciepła należy zostawić 800 mm wolnej przestrzeni. Do otwarcia klap bocznych potrzebne jest około 50 mm wolnej przestrzeni. Klap nie trzeba otwierać podczas serwisowania, ponieważ całą obsługę serwisową pompy ciepła F1345 można przeprowadzić od przodu. Między pompą ciepła i tylną ścianą (oraz kanałami na kable zasilające i rury) należy zostawić wolną przestrzeń, aby ograniczyć ryzyko przenoszenia drgań. LEK 1. Wykręć wkręty z dolnej krawędzi przedniej pokrywy. 2. Odchyl pokrywę przy dolnej krawędzi i unieś. Pokrywy boczne LEK 1 LEK LEK LEK (50) (50) Pokrywy boczne można zdjąć, aby ułatwić instalację. 1. Wykręć wkręty z górnych i dolnych krawędzi. 2. Nieco przekręć pokrywę na zewnątrz. 3. Odchyl pokrywę na bok. 4. Pociągnij pokrywę w jedną stronę. 5. Pociągnij pokrywę do przodu. * Standardowa instalacja wymaga mm (z każdej strony) do podłączenia osprzętu, tj. naczynia wzbiorczego, zaworów i osprzętu elektrycznego. Rozdział 2 Dostawa i obsługa 7

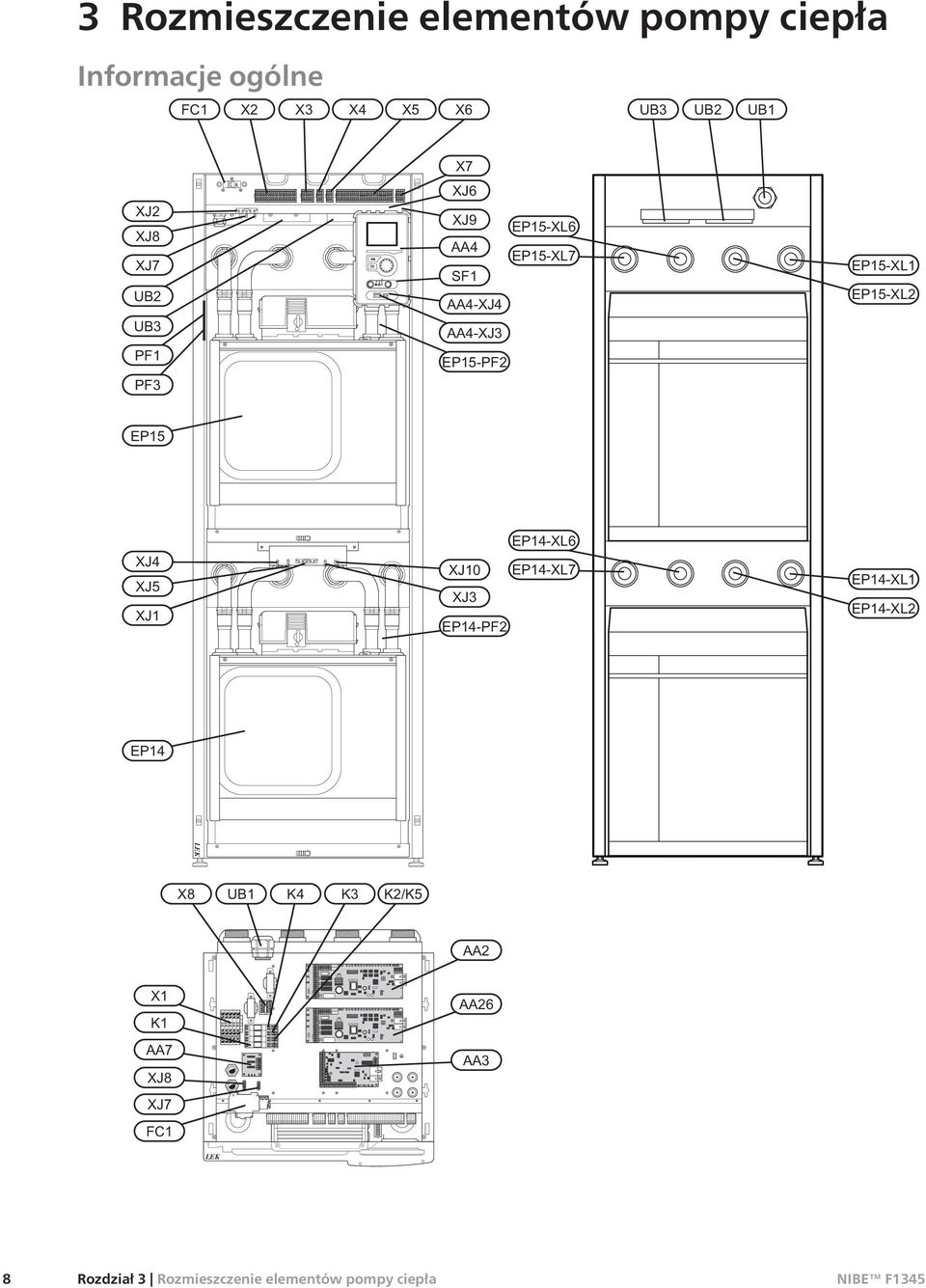

10 3 Rozmieszczenie elementów pompy ciepła Informacje ogólne LEK LEK 8 Rozdział 3 Rozmieszczenie elementów pompy ciepła

11 Przyłącza rurowe XL 1 Przyłącze, zasilanie czynnika grzewczego XL 2 Przyłącze, powrót czynnika grzewczego XL 6 Przyłącze, wejście czynnika obiegu dolnego źródła XL 7 Przyłącze, wyjście czynnika obiegu dolnego źródła Elementy HVAC EP 14 Moduł chłodniczy EP 15 Moduł chłodniczy Czujniki itp. BT 1 Czujnik temperatury zewnętrznej Elementy elektryczne AA 2 Płyta główna AA 3 Karta wejść AA 4 Wyświetlacz AA4-XJ3 Gniazdo USB (brak funkcji) AA4-XJ4 Gniazdo serwisowe (brak funkcji) AA 7 Płytka dodatkowego przekaźnika AA 26 Płyta główna 2 FC 1 Wyłącznik nadprądowy K1 Przekaźnik trybu awaryjnego K2 Przekaźnik, zewnętrzna pompa obiegowa (tylko modele 40 i 60 kw) K3 Przekaźnik, zewnętrzna pompa obiegowa (tylko modele 40 i 60 kw) K4 Przekaźnik, zewnętrzna pompa obiegowa (tylko modele 40 i 60 kw) K5 Przekaźnik (tylko modele 24 i 30 kw) X1 Zacisk, doprowadzone zasilanie elektryczne X2 Zacisk, zawór zwrotny, zewnętrzna pompa obiegu dolnego źródła (tylko modele 40 i 60 kw) i zewnętrzne napięcie robocze (w przypadku sterowania taryfowego) X3 Zacisk, podgrzewacz pomocniczy sterowany krokowo X4 Zacisk, przekaźnik trybu awaryjnego X5 Zacisk, alarm ogólny X6 Zacisk, komunikacja, sygnał z czujników i oprogramowania X7 Zacisk, sygnał sterowania zewnętrznej pompy obiegu dolnego źródła (tylko modele 40 i 60 kw) X8 Listwa zaciskowa XJ 1 Złącze, zasilanie elektryczne sprężarki, moduł chłodniczy EP14 XJ 2 Złącze, zasilanie elektryczne sprężarki, moduł chłodniczy EP15 XJ 3 Złącze, moduł chłodniczy EP14 XJ 4 Złącze, pompa obiegu dolnego źródła, moduł chłodniczy EP14 (tylko modele 24 i 30 kw) XJ 5 XJ 6 XJ 7 XJ 8 XJ 9 XJ 10 SF 1 Złącze, pompa czynnika grzewczego, moduł chłodniczy EP14 Złącze, moduł chłodniczy EP15 Złącze, pompa obiegu dolnego źródła, moduł chłodniczy EP15 (tylko modele 24 i 30 kw) Złącze, pompa czynnika grzewczego, moduł chłodniczy EP15 Złącze, moduł chłodniczy EP15 Złącze, moduł chłodniczy EP14 Wyłącznik Różne PF 1 Tabliczka znamionowa PF 2 Tabliczka typu, moduł chłodniczy PF 3 Tabliczka znamionowa UB 1 Dławik kablowy, przyłącze prądu UB 2 Dławik kablowy, zasilanie UB 3 Dławik kablowy, sygnał Oznaczenia położenia komponentów zgodnie z normą IEC i Rozdział 3 Rozmieszczenie elementów pompy ciepła 9

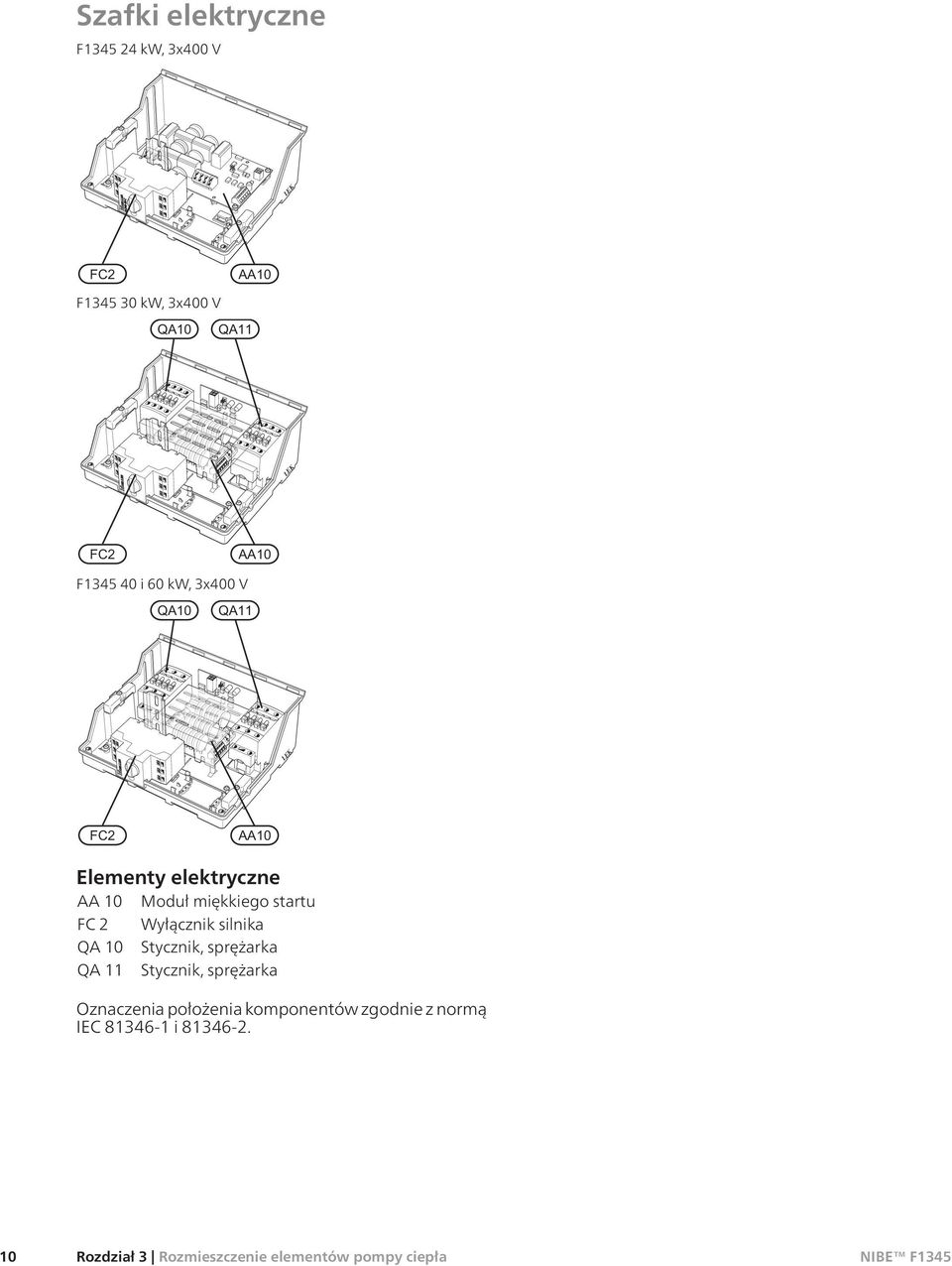

12 Szafki elektryczne F kw, 3x400 V LEK F kw, 3x400 V LEK F i 60 kw, 3x400 V LEK Elementy elektryczne AA 10 Moduł miękkiego startu FC 2 Wyłącznik silnika QA 10 Stycznik, sprężarka QA 11 Stycznik, sprężarka Oznaczenia położenia komponentów zgodnie z normą IEC i Rozdział 3 Rozmieszczenie elementów pompy ciepła

13 Moduł chłodniczy F i 30 kw, 3x400 V F i 60 kw, 3x400 V LEK LEK LEK LEK LEK LEK Rozdział 3 Rozmieszczenie elementów pompy ciepła 11

14 Przyłącza rurowe XL 20 Przyłącze serwisowe, wysokie ciśnienie XL 21 Przyłącze serwisowe, niskie ciśnienie Elementy HVAC GP 1 Pompa obiegowa GP 2 Pompa obiegu dolnego źródła QM 1 Opróżnianie, system grzewczy QM 2 Opróżnianie, strona obiegu dolnego źródła Czujniki itp. BP 1 Presostat wysokiego ciśnienia BP 2 Presostat niskiego ciśnienia BP 8 Czujnik, niskie ciśnienie BT 3 Czujniki temperatury, powrót czynnika grzewczego BT 10 Czujnik temperatury, wejście obiegu dolnego źródła BT 11 Czujnik temperatury, wyjście obiegu dolnego źródła BT 12 Czujnik temperatury, zasilanie skraplacza BT 14 Czujnik temperatury, gorący gaz BT 15 Czujnik temperatury, stan ciekły BT 17 Czujnik temperatury, zasysany gaz BT 29 Czujnik temperatury, sprężarka Elementy elektryczne AA 100 Karta złączy EB 10 Grzałka sprężarki X 401 Łącznik, sprężarka i moduł silnika Elementy modułu chłodniczego EP 1 Parownik EP 2 Skraplacz GQ 10 Sprężarka HS 1 Osuszacz QN 1 Zawór rozprężny Oznaczenia położenia komponentów zgodnie z normą IEC i Rozdział 3 Rozmieszczenie elementów pompy ciepła

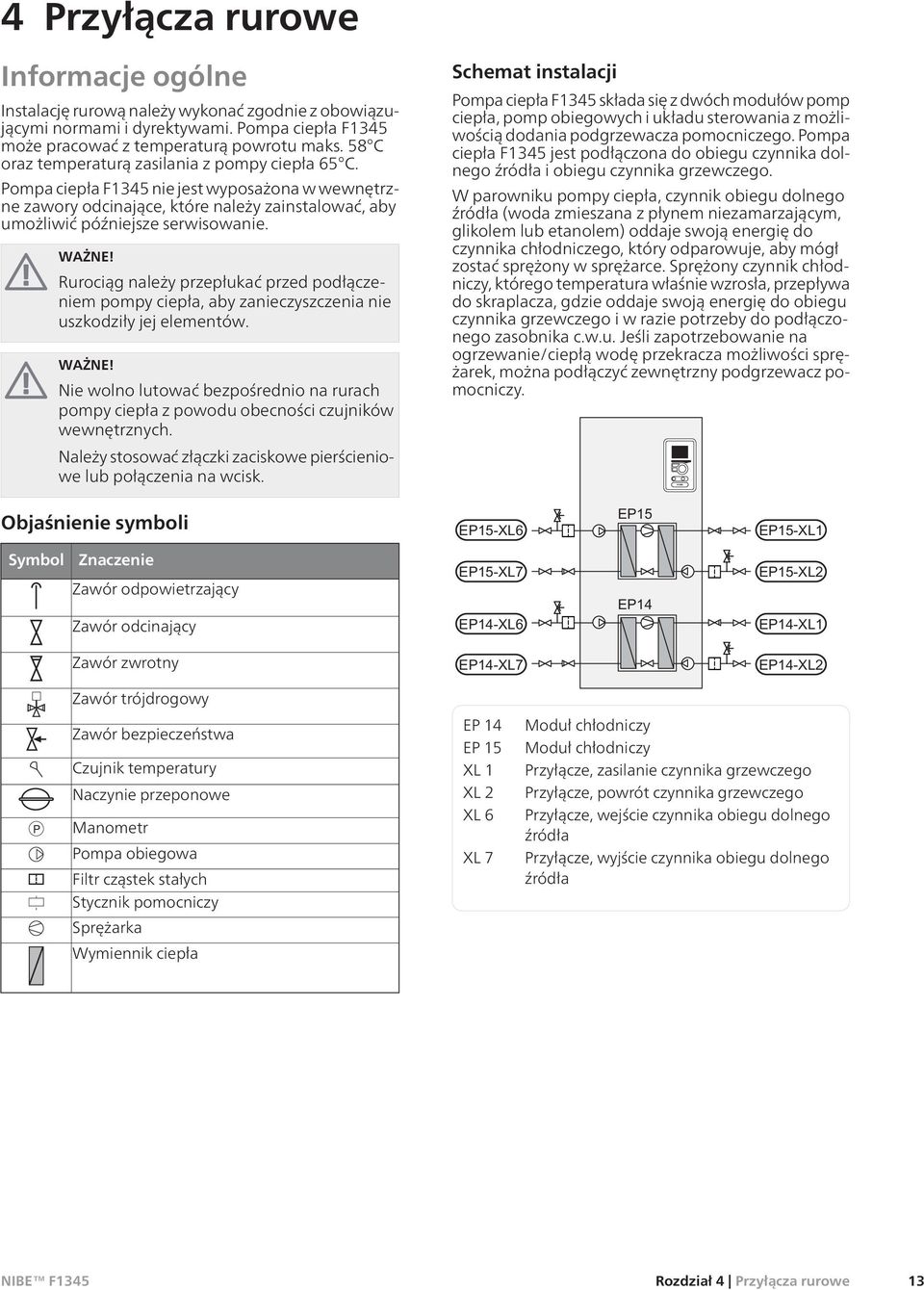

15 4 Przyłącza rurowe Informacje ogólne Instalację rurową należy wykonać zgodnie z obowiązującymi normami i dyrektywami. Pompa ciepła F1345 może pracować z temperaturą powrotu maks. 58 C oraz temperaturą zasilania z pompy ciepła 65 C. Pompa ciepła F1345 nie jest wyposażona w wewnętrzne zawory odcinające, które należy zainstalować, aby umożliwić późniejsze serwisowanie. WAŻNE! Rurociąg należy przepłukać przed podłączeniem pompy ciepła, aby zanieczyszczenia nie uszkodziły jej elementów. WAŻNE! Nie wolno lutować bezpośrednio na rurach pompy ciepła z powodu obecności czujników wewnętrznych. Należy stosować złączki zaciskowe pierścieniowe lub połączenia na wcisk. Schemat instalacji Pompa ciepła F1345 składa się z dwóch modułów pomp ciepła, pomp obiegowych i układu sterowania z możliwością dodania podgrzewacza pomocniczego. Pompa ciepła F1345 jest podłączona do obiegu czynnika dolnego źródła i obiegu czynnika grzewczego. W parowniku pompy ciepła, czynnik obiegu dolnego źródła (woda zmieszana z płynem niezamarzającym, glikolem lub etanolem) oddaje swoją energię do czynnika chłodniczego, który odparowuje, aby mógł zostać sprężony w sprężarce. Sprężony czynnik chłodniczy, którego temperatura właśnie wzrosła, przepływa do skraplacza, gdzie oddaje swoją energię do obiegu czynnika grzewczego i w razie potrzeby do podłączonego zasobnika c.w.u. Jeśli zapotrzebowanie na ogrzewanie/ciepłą wodę przekracza możliwości sprężarek, można podłączyć zewnętrzny podgrzewacz pomocniczy. Objaśnienie symboli Symbol Znaczenie Zawór odpowietrzający Zawór odcinający Zawór zwrotny Zawór trójdrogowy Zawór bezpieczeństwa Czujnik temperatury EP 14 EP 15 XL 1 Moduł chłodniczy Moduł chłodniczy Przyłącze, zasilanie czynnika grzewczego Naczynie przeponowe XL 2 Przyłącze, powrót czynnika grzewczego P Manometr Pompa obiegowa Filtr cząstek stałych Stycznik pomocniczy XL 6 XL 7 Przyłącze, wejście czynnika obiegu dolnego źródła Przyłącze, wyjście czynnika obiegu dolnego źródła Sprężarka Wymiennik ciepła Rozdział 4 Przyłącza rurowe 13

16 Wymiary i przyłącza rurowe Wymiary rur Przyłącze (XL1) Zasilanie czynnikiem grzewczym, gwint zewnętrzny (XL2) Powrót czynnika grzewczego, gwint zewnętrzny (XL6) Wlot obiegu czynnika dolnego źródła, gwint zewnętrzny (XL7) Wylot obiegu czynnika dolnego źródła, gwint zewnętrzny G2" G2" G2" G2" 14 Rozdział 4 Przyłącza rurowe

17 Strona czynnika obiegu dolnego źródła Kolektor Typ 24 kw 30 kw 40 kw 60 kw Poziomy kolektor gruntowy, zalecana długość kolektora (m) 3x350-4x400 3x450-4x450 4x500-6x500 6x450-8x450 Sondy pionowe, zalecana czynna głębokość odwiertów (m) 2x180-3x180 3x150-5x150 4x170-5x200 6x150-8x180 Dotyczy rur PEM 40x2,4 PN 6,3. Podane wartości są przykładowe. Podczas montażu należy wykonać prawidłowe obliczenia odpowiednio do lokalnych warunków. UWAGA! Długość kolektora różni się odpowiednio do stanu skały/ gleby, strefy grzewczej oraz systemu grzewczego (grzejniki lub ogrzewanie podłogowe). Mks. długość jednej pętli kolektora nie powinna przekraczać 500 m. Kolektory zawsze należy łączyć równolegle z możliwością regulacji przepływu w każdej z pętli kolektora. W przypadku poziomego kolektora gruntowego, rury należy zakopać na głębokości określonej przez warunki lokalne, a odległość między nimi powinna wynosić minimum 1 metr. W przypadku kilku odwiertów, odległość między nimi należy określić na podstawie warunków lokalnych. Należy dopilnować, aby kolektor stale się wznosił w kierunku pompy ciepła, aby zapobiec powstawaniu kieszeni powietrznych. Jeśli to niemożliwe, należy zastosować odpowietrzniki. Ponieważ temperatura obiegu czynnika dolnego źródła może spaść poniżej 0 C, należy go zabezpieczyć przed zamarzaniem do temperatury -15 C. Jako wartość orientacyjna przy obliczaniu ilości używany jest 1 litr gotowego wymieszanego czynnika obiegu dolnego źródła na metr kolektora (dotyczy rur PEM 40x 2,4 PN 6,3). Podłączanie strony czynnika obiegu dolnego źródła Przyłącza rurowe znajdują się z tyłu pompy ciepła. Zaizoluj wszystkie wewnętrzne rury obiegu czynnika dolnego źródła przed kondensacją wilgoci. WAŻNE! Z naczynia przeponowego mogą kapać skropliny. Dlatego należy tak je umieścić, aby nie zaszkodzić innym urządzeniom. UWAGA! W razie potrzeby, w obiegu czynnika dolnego źródła należy zainstalować zawory odpowietrzające. Przyczep do obiegu etykietę z informacją o stosowanym płynie niezamarzającym. Zainstaluj dostarczony zawór bezpieczeństwa przy naczyniu przeponowym, zgodnie z rysunkiem. Aby zapobiec powstawaniu kieszeni powietrznych, rura przelewowa powinna być nachylona na całej długości od zaworów bezpieczeństwa oraz musi być zabezpieczona przed możliwym zamarzaniem. Zainstaluj zawory odcinające jak najbliżej pompy ciepła, aby umożliwić odcięcie zasilania poszczególnych modułów chłodniczych. Między filtrem cząstek stałych i zaworami odcinającymi wymagane są dodatkowe zawory bezpieczeństwa (zgodnie z rysunkiem). Załóż dołączony filtr cząstek stałych na rurze wejściowej. Załóż dołączone zawory zwrotne na rurę wylotową. W przypadku przyłącza do otwartego systemu wód gruntowych, należy zamontować obieg pośredni zabezpieczony przed zamarzaniem ze względu na ryzyko zanieczyszczeń i zamarzania w parowniku. Wymaga to dodatkowego wymiennika ciepła. P UWAGA! Ponieważ temperatura obiegu czynnika dolnego źródła różni się w zależności od źródła ciepła, w menu ust. al. pompy ob. dol. źr. należy ustawić odpowiednią wartość. Rozdział 4 Przyłącza rurowe 15

18 Podłączanie zewnętrznej pompy obiegu dolnego źródła (tylko modele 40 i 60 kw) Pompę obiegu dolnego źródła (GP16) należy zainstalować zgodnie z instrukcją pompy obiegowej, dotyczącej podłączania doprowadzonego czynnika obiegu dolnego źródła (EP14-XL6) i (EP15-XL6) między pompą ciepła i zaworem odcinającym (patrz rysunek). W niektórych krajach pompa obiegu dolnego źródła nie wchodzi w zakres dostawy patrz lista dostarczonych elementów. Naczynie przeponowe Obieg czynnika dolnego źródła należy wyposażyć w naczynie przeponowe. Ciśnienie po stronie czynnika obiegu dolnego źródła musi wynosić co najmniej 0,05 MPa (0,5 bara). Aby zapobiec zaburzeniom w pracy, naczynie przeponowe należy zwymiarować zgodnie z następującym wykresem. Wykres przedstawia zakres temperatur od 10 C do +20 C przy ciśnieniu początkowym 0,05 MPa (0,5 bara) i ciśnieniu otwierającym zaworu bezpieczeństwa 0,3 MPa (3,0 bary). Etanol 28% (procent objętościowy) W instalacjach z etanolem (procent objętościowy 28%) jako czynnikiem obiegu dolnego źródła, naczynie przeponowe należy zwymiarować zgodnie z następującym wykresem WAŻNE! Pompę obiegu dolnego źródła należy zaizolować, aby zapobiec kondensacji (nie zasłaniać otworu spustowego) Glikol etylenowy 40% (procent objętościowy) W instalacjach z glikolem etylenowym (procent objętościowy 40%) jako czynnikiem obiegu dolnego źródła, naczynie przeponowe należy zwymiarować zgodnie z następującym wykresem Rozdział 4 Przyłącza rurowe

19 Strona czynnika grzewczego Podłączanie systemu grzewczego System grzewczy to system, który reguluje temperaturę pomieszczenia za pomocą układu sterowania w F1345 i na przykład grzejników, ogrzewania/ chłodzenia podłogowego, klimakonwektorów itp. Przyłącza rurowe znajdują się z tyłu pompy ciepła. Zainstaluj wymagane urządzenia bezpieczeństwa i zawory odcinające (jak najbliżej pompy ciepła, aby umożliwić odcięcie zasilania poszczególnych modułów chłodniczych). Załóż dołączony filtr cząstek stałych na rurze wejściowej. Ciśnienie otwierające zaworu bezpieczeństwa powinno wynosić maks. 0,6 MPa (6,0 barów). Zawór należy zainstalować na powrocie czynnika grzewczego. Aby zapobiec powstawaniu kieszeni powietrznych, rura przelewowa powinna być nachylona na całej długości od zaworów bezpieczeństwa oraz musi być zabezpieczona przed możliwym zamarzaniem. Podczas podłączania do instalacji, w której wszystkie grzejniki wyposażono w zawory termostatyczne, należy zainstalować zawór bezpieczeństwa lub usunąć kilka termostatów, aby zapewnić odpowiedni przepływ. Załóż dołączone zawory zwrotne na rurę wylotową. UWAGA! W razie potrzeby, w systemie grzewczym należy zainstalować zawory odpowietrzające. UWAGA! Pompa ciepła jest tak zaprojektowana, aby ogrzewanie mogło być realizowane przez jeden lub dwa moduły chłodnicze. Wymaga to jednak różnych instalacji rurowych lub elektrycznych. Zasobnik c.w.u. Podłączanie zasobnika c.w.u. Każdy podłączony zasobnik c.w.u. należy wyposażyć w zestaw niezbędnych zaworów. Instalacja zaworu mieszającego jest konieczna, jeśli ustawienie zmieni się w takim zakresie, że temperatura może przekroczyć 60 C. Ustawienie dla c.w.u. wprowadza się w menu Maksymalne ciśnienie otwierające zaworu bezpieczeństwa powinno być zgodne z podanym w instrukcji zasobnika c.w.u. Zawór należy zainstalować na doprowadzeniu wody kranowej. Aby zapobiec powstawaniu kieszeni powietrznych, rura przelewowa powinna być nachylona na całej długości od zaworów bezpieczeństwa oraz musi być zabezpieczona przed możliwym zamarzaniem. UWAGA! Wytwarzanie CWU uruchamia się w menu 5.2 lub w kreatorze rozruchu. UWAGA! Pompa ciepła/system są tak zaprojektowane, aby produkcja c.w.u. mogła być realizowana przez jeden lub kilka modułów chłodniczych. Wymaga to jednak różnych instalacji rurowych lub elektrycznych. Stała kondensacja Jeśli pompa ciepła F1345 ma pracować ze stałą kondensacją, należy podłączyć zewnętrzny czujnik przepływu (BT25) zgodnie z opisem na stronie 24. Należy również wprowadzić następujące ustawienia menu. Menu min. temp. zasilania maks. temperatura zasilania tr. pracy pompy czynnika grzew tryb pracy Ustawienie menu (mogą być wymagane zmiany lokalne) Żądana temperatura w zbiorniku. Żądana temperatura w zbiorniku. przerywany ręczny Możliwości podłączenia F1345 można podłączyć na wiele różnych sposobów - niektóre z nich pokazano poniżej. Więcej informacji można znaleźć w oraz w odpowiednich instrukcjach montażu użytych akcesoriów. Sprawdź na stronie 38 listę akcesoriów, jakich można użyć z F1345. Legenda CL11 AA5 BT51 EP5 GP9 HQ41 QN19 RN42 EB1 CM5 EB1 FL10 Obieg basenu Karta rozszerzeń Czujnik temperatury, basen Wymiennik, basen Pompa obiegowa, basen Filtr cząstek stałych, basen Zawór trójdrogowy, basen Zawór równoważący Zewnętrzny kocioł gazowy/olejowy Naczynie przeponowe, zamknięte Zewnętrzny elektryczny podgrzewacz pomocniczy Zawór bezpieczeństwa, strona czynnika grzewczego QM42 - QM43Zawór odcinający, strona czynnika grzewczego RN11 Zawór równoważący Rozdział 4 Przyłącza rurowe 17

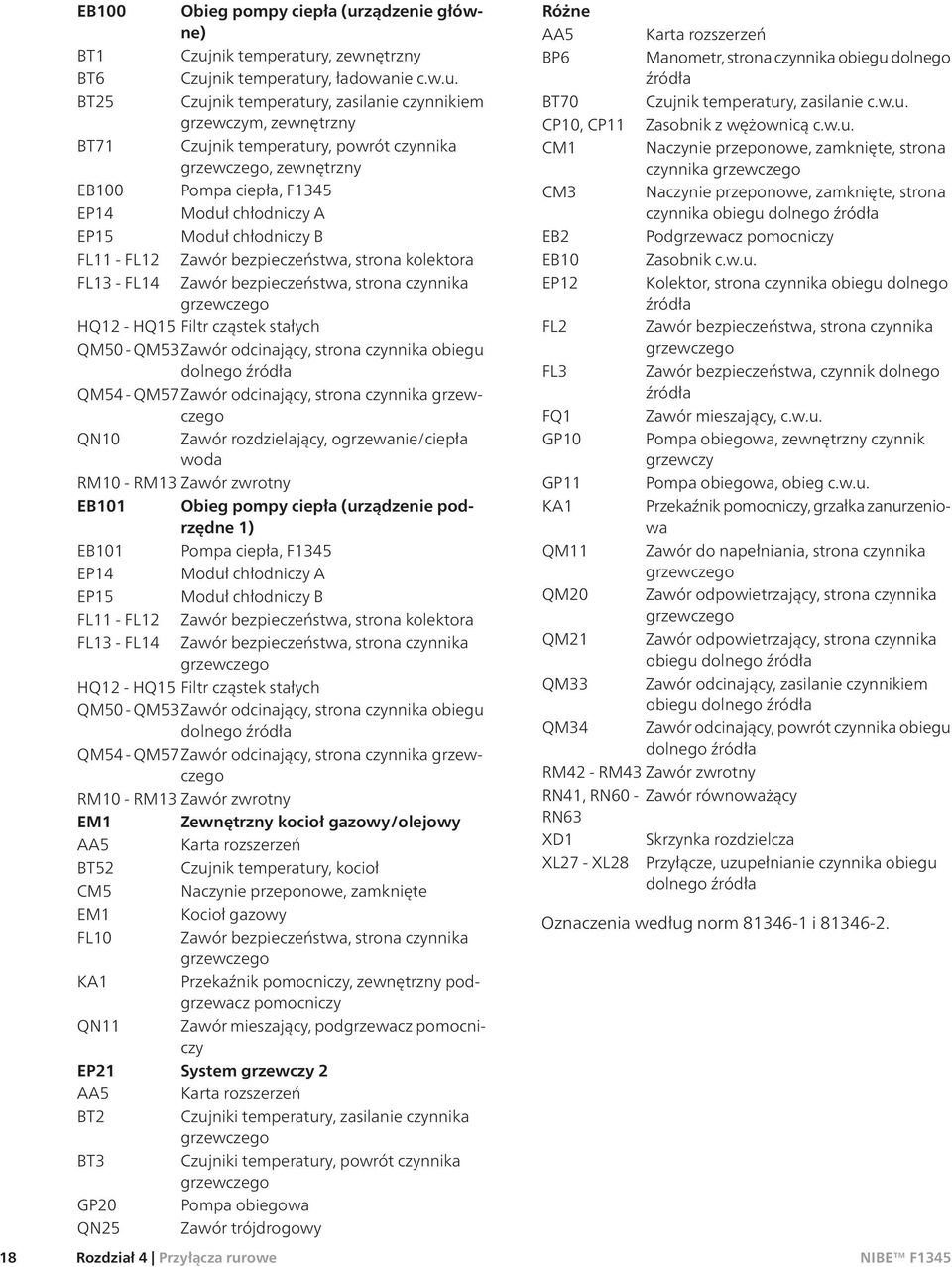

20 18 EB100 Obieg pompy ciepła (urządzenie główne) BT1 Czujnik temperatury, zewnętrzny BT6 Czujnik temperatury, ładowanie c.w.u. BT25 Czujnik temperatury, zasilanie czynnikiem grzewczym, zewnętrzny BT71 Czujnik temperatury, powrót czynnika grzewczego, zewnętrzny EB100 Pompa ciepła, F1345 EP14 Moduł chłodniczy A EP15 Moduł chłodniczy B FL11 - FL12 Zawór bezpieczeństwa, strona kolektora FL13 - FL14 Zawór bezpieczeństwa, strona czynnika grzewczego HQ12 - HQ15 Filtr cząstek stałych QM50 - QM53Zawór odcinający, strona czynnika obiegu dolnego źródła QM54 - QM57Zawór odcinający, strona czynnika grzewczego QN10 Zawór rozdzielający, ogrzewanie/ciepła woda RM10 - RM13 Zawór zwrotny EB101 Obieg pompy ciepła (urządzenie podrzędne 1) EB101 Pompa ciepła, F1345 EP14 Moduł chłodniczy A EP15 Moduł chłodniczy B FL11 - FL12 Zawór bezpieczeństwa, strona kolektora FL13 - FL14 Zawór bezpieczeństwa, strona czynnika grzewczego HQ12 - HQ15 Filtr cząstek stałych QM50 - QM53Zawór odcinający, strona czynnika obiegu dolnego źródła QM54 - QM57Zawór odcinający, strona czynnika grzewczego RM10 - RM13 Zawór zwrotny EM1 Zewnętrzny kocioł gazowy/olejowy AA5 Karta rozszerzeń BT52 Czujnik temperatury, kocioł CM5 Naczynie przeponowe, zamknięte EM1 Kocioł gazowy FL10 Zawór bezpieczeństwa, strona czynnika grzewczego KA1 Przekaźnik pomocniczy, zewnętrzny podgrzewacz pomocniczy QN11 Zawór mieszający, podgrzewacz pomocniczy EP21 System grzewczy 2 AA5 Karta rozszerzeń BT2 Czujniki temperatury, zasilanie czynnika grzewczego BT3 Czujniki temperatury, powrót czynnika grzewczego GP20 Pompa obiegowa QN25 Zawór trójdrogowy Rozdział 4 Przyłącza rurowe Różne AA5 Karta rozszerzeń BP6 Manometr, strona czynnika obiegu dolnego źródła BT70 Czujnik temperatury, zasilanie c.w.u. CP10, CP11 Zasobnik z wężownicą c.w.u. CM1 Naczynie przeponowe, zamknięte, strona czynnika grzewczego CM3 Naczynie przeponowe, zamknięte, strona czynnika obiegu dolnego źródła EB2 Podgrzewacz pomocniczy EB10 Zasobnik c.w.u. EP12 Kolektor, strona czynnika obiegu dolnego źródła FL2 Zawór bezpieczeństwa, strona czynnika grzewczego FL3 Zawór bezpieczeństwa, czynnik dolnego źródła FQ1 Zawór mieszający, c.w.u. GP10 Pompa obiegowa, zewnętrzny czynnik grzewczy GP11 Pompa obiegowa, obieg c.w.u. KA1 Przekaźnik pomocniczy, grzałka zanurzeniowa QM11 Zawór do napełniania, strona czynnika grzewczego QM20 Zawór odpowietrzający, strona czynnika grzewczego QM21 Zawór odpowietrzający, strona czynnika obiegu dolnego źródła QM33 Zawór odcinający, zasilanie czynnikiem obiegu dolnego źródła QM34 Zawór odcinający, powrót czynnika obiegu dolnego źródła RM42 - RM43 Zawór zwrotny RN41, RN60 - Zawór równoważący RN63 XD1 Skrzynka rozdzielcza XL27 - XL28 Przyłącze, uzupełnianie czynnika obiegu dolnego źródła Oznaczenia według norm i

21 Przykład pompa ciepła F1345 z podłączonym elektrycznym podgrzewaczem pomocniczym i zasobnikiem c.w.u. (o zmiennej kondensacji) -EB1 -FL10 -CM5 -EB1 -QM42 -QM43 -RN11 -GP10 -RM42 -EB100-BT25 -EB100-BT71 -BP6 P -QM21 -FL3 -CM3 -QM33 -EB100 -BT1 -XL27 -XL28 -QM34 -FL12 -QM53 -EB100 -HQ13 -EP15 -RM13 -QM57 -EB100 -QN10 -CP10 -EP12 -QM52 -RM11 -FL11 -QM51 -HQ12 -QM50 -RM10 -EP14 -HQ15 -QM56 -FL14 -RM12 -QM55 -HQ14 -QM54 -FL13 -AA25 -EB100 -BT6 -XD1 -KA1 -EB2 -QM11 -FL2 -CM1 -QM20 Pompa ciepła (EB100) nadaje priorytet ładowaniu c.w.u., wykorzystując połowę mocy (moduł chłodniczy EP14) przez zawór rozdzielający (QN10). Po całkowitym naładowaniu zasobnika c.w.u. (CP10), zawór (EB100- QN10) przełącza się na obieg grzewczy. Kiedy wystąpi zapotrzebowanie na ogrzewanie, najpierw uruchamia się moduł chłodniczy (EP15). W przypadku większego zapotrzebowania, moduł chłodniczy (EP14) uruchamia się także podczas ogrzewania. Kocioł olejowy/gazowy (EB1) jest uruchamiany automatycznie, kiedy zapotrzebowanie na energię przekracza wydajność pompy ciepła. Jeśli zasobnik c.w.u. (CP10) jest wyposażony w grzałkę zanurzeniową (EB2) i termostat grzałki (XD1), można wykorzystać funkcje tymczasowy luks. i przegrzewy okresowe. Zalecany jest stycznik pomocniczy. Rozdział 4 Przyłącza rurowe 19

22 Przykład 2 2 pompy ciepła F1345 z podłączonym kotłem olejowym/gazowym, basenem i zasobnikiem c.w.u. (o zmiennej kondensacji) -EM1 -EP21 -CM5 -EM1 -FL10 -BT52 -KA1 -AA5 -AA5 -QN25 -BT2 -BT3 -GP20 -QN11 -GP10 -EB100-BT25 -EB100-BT71 -RM42 -CM3 -BP6 P -QM21 -FL3 -QM33 -EB101 -EB101 -QM53 -HQ13 -FL12 -QM52 -RM11 -EP15 -RM13 -HQ15 -QM57 -QM56 -CL11 -QN19 -AA5 -RN42 -EP5 -GP9 -BT51 -HQ41 POOL -QM51 -HQ12 -EP14 -FL14 -RM12 -QM55 -FL11 -QM50 -RM10 HQ14 -QM54 -EB100 -BT1 -QM53 -EB100 -HQ13 -EP15 -FL13 -RM13 -QM57 -AA5 -RN61 -RN60 -EB100 -CP10 -QN10 -RN63 -RN62 -CP11 -RM43 -RN41 -RM44 -EB10 -GP11 -RN42 -BT70 -FQ1 -XL27 -XL28 -QM34 -QM52 -FL12 -RM11 -QM51 -HQ12 -EP14 -HQ15 -QM56 -FL14 -RM12 -QM55 -EB100 -BT6 -EP12 -QM50 -FL11 -RM10 -HQ14 -QM54 -FL13 -QM11 -FL2 -QM20 -CM1 Pompa ciepła (EB100) nadaje priorytet ładowaniu c.w.u., wykorzystując połowę mocy (moduł chłodniczy EP14) przez zawór rozdzielający (EB100-QN10). Po całkowitym naładowaniu zasobników c.w.u. (CP10) i (CP11), zawór (EB100-QN10) przełącza się na obieg grzewczy. Druga połowa mocy (moduł chłodniczy (EP14) nadaje priorytet podgrzewaniu basenu przez zawór rozdzielający (CL11-QN19). Po podgrzaniu basenu, zawór (CL11-QN19) przełącza się na obieg grzewczy. Kiedy wystąpi zapotrzebowanie na ogrzewanie, najpierw uruchamia się moduł chłodniczy (EP15) w pompie ciepła (EB101). W przypadku większego zapotrzebowania, moduł chłodniczy (EP14) uruchamia się także w pompie ciepła (EB101) podczas ogrzewania. Kocioł olejowy/gazowy (EM1) jest uruchamiany automatycznie, kiedy zapotrzebowanie na energię przekracza wydajność pompy ciepła. Jeśli zasobnik c.w.u. (CP10) jest wyposażony w grzałkę zanurzeniową i termostat grzałki, można wykorzystać funkcję tymczasowy luks.. Zalecany jest stycznik pomocniczy. 20 Rozdział 4 Przyłącza rurowe

23 5 Przyłącza elektryczne Informacje ogólne Cały osprzęt elektryczny, oprócz czujników temperatury zewnętrznej, czujników pokojowych i mierników natężenia prądu został podłączony fabrycznie. Modele 40 i 60 kw są wyposażone w pompę obiegu dolnego źródła (nie dotyczy wszystkich krajów, patrz lista dostarczonych elementów), którą należy zainstalować poza pompą ciepła. Odłącz pompę ciepła przed wykonaniem testów izolacji instalacji elektrycznej w budynku. Jeśli budynek jest wyposażony w wyłącznik różnicowo-prądowy, każdą pompę ciepła F1345 należy wyposażyć w oddzielny wyłącznik. Jeśli zastosowano wyłącznik nadprądowy, powinien on mieć co najmniej charakterystykę silnika C. Sprawdź na stronie 41 wielkość bezpiecznika. Schemat połączeń pompy ciepła można znaleźć na stronie 44. Nie należy układać kabli komunikacyjnych i sygnałowych do styków zewnętrznych w pobliżu kabli wysokoprądowych. Minimalny przekrój poprzeczny kabli komunikacyjnych i sygnałowych do styków zewnętrznych musi wynosić od 0,5 do 50 mm², na przykład EKKX lub LiYY lub podobne. W przypadku prowadzenia kabli w pompie ciepła F1345, muszą być stosowane przejścia kablowe (np. UB2, kable zasilania oraz UB3, kable sygnałowe, zaznaczone na rysunku). Kable należy zamocować w rowkach w panelu za pomocą opasek kablowych (patrz rysunek). WAŻNE! Dopóki zbiornik nie zostanie napełniony wodą, nie wolno ustawiać przełącznika (SF1) w położeniu lub. W przeciwnym razie może dojść do uszkodzenia sprężarki. LEK Wyłącznik nadprądowy Obwód roboczy pompy ciepła i znaczna część jej elementów wewnętrznych są zabezpieczone wewnętrznie wyłącznikiem nadprądowym (FC1). Wyłącznik silnika W razie zbyt wysokiego napięcia, wyłączniki ochronne silników (EP14-FC2) i (EP15-FC2) wyłączają zasilanie określonej sprężarki. Resetowanie Wyłączniki ochronne silników (EP14-FC2) i (EP15-FC2) są dostępne za przednią pokrywą. Określony wyłącznik resetuje się, przekręcając pokrętło w położenie poziome. UWAGA! Sprawdź wyłącznik nadprądowy i wyłączniki ochronne silników, ponieważ mogły zadziałać podczas transportu. LEK WAŻNE! Instalację elektryczną i serwisowanie należy wykonać pod nadzorem wykwalifikowanego elektrotechnika. Przed przystąpieniem do wykonywania jakichkolwiek prac serwisowych, napięcie prądu należy odciąć przy pomocy wyłącznika automatycznego. Instalację elektryczną i okablowanie należy wykonać zgodnie z obowiązującymi przepisami. WAŻNE! Lokalizacja czujnika temperatury została podana na schemacie posiadanego systemu. Rozdział 5 Przyłącza elektryczne 21

24 Blokada kabli Użyj odpowiedniego narzędzia, aby zwolnić/ zablokować kable w zaciskach pompy ciepła. Przyłącza WAŻNE! 3,5 mm LEK 1 mm Aby zapobiec zakłóceniom, nie należy układać nieekranowanych kabli komunikacyjnych i i/lub sygnałowych do styków zewnętrznych w odległości mniejszej niż 20 cm od kabli wysokoprądowych. Sterowanie taryfowe W razie okresowego zaniku napięcia zasilania sprężarek, aby uniknąć alarmu, musi nastąpić ich jednoczesne zablokowanie przez sygnał ze sterownika (wejście AUX), patrz na stronie 29. W tym samym czasie do pompy ciepła należy podłączyć zewnętrzne napięcie robocze układu sterowania, patrz na stronie 23. Podłączanie zewnętrznej pompy obiegu dolnego źródła (tylko modele 40 i 60 kw) Podłączyć zewnętrzną pompę obiegową (GP16), zgodnie z rysunkiem, do zacisków X2:16 (PE), X2:17 (230 V) i X2:18 (N). Podłączyć wyłącznik silnika zewnętrznej pompy obiegowej (GP16:FC1), zgodnie z rysunkiem, do zacisków X2:14 i X2:15. W niektórych krajach pompa obiegu dolnego źródła nie wchodzi w zakres dostawy patrz lista dostarczonych elementów Przyłącze zasilania Pompę ciepła F1345 należy zainstalować, stosując odłącznik o minimalnej przerwie 3 mm. Minimalny przekrój poprzeczny kabla należy zwymiarować odpowiednio do mocy użytych bezpieczników. Dostarczony kabel do doprowadzenia zasilania podłącza się do zacisku X1. F1345 Externt PE L N PE N L1 L2 L3 WAŻNE! Jeśli pompy obiegu dolnego źródła nie zostaną prawidłowo podłączone, przy rozruchu pompy ciepła wystąpi alarm. LEK WAŻNE! Pompa ciepła F1345 zawiera sprężarkę spiralną, co oznacza, że przyłącza elektryczne należy koniecznie wykonać z prawidłową kolejnością faz. W razie nieprawidłowej kolejności faz, sprężarka nie uruchomi się i zostanie wyświetlony alarm. 22 Rozdział 5 Przyłącza elektryczne

25 Podłączanie zewnętrznego napięcia roboczego układu sterowania WAŻNE! Skrzynki przyłączowe należy oznakować ostrzeżeniami w zakresie stosowanego napięcia zewnętrznego. Podłączając zewnętrzne napięcie robocze z oddzielnym wyłącznikiem różnicowo-prądowym, należy usunąć kable łączące zaciski X2:1 i X2:4 oraz zaciski X2:2 i X2:5 (patrz rysunek). Napięcie robocze (1x230V+N+PE) podłącza się do zacisków X2:3 (PE), X2:4 (N) i X2:5 (L) (zgodnie z rysunkiem). Czujnik temperatury, ładowanie c.w.u. Czujnik temperatury, ładowanie c.w.u. (BT6) znajduje się w rurce zanurzeniowej na zasobniku c.w.u. Czujnik należy podłączyć do zacisków X6:16 i X6:GND. Należy użyć kabla dwużyłowego o przekroju minimum 0,5 mm². Ładowanie c.w.u. uruchamia się w menu 5.2 lub w kreatorze rozruchu GND GND F1345 Externt F1345 Externt PE N L Czujnik temperatury zewnętrznej Czujnik temperatury zewnętrznej (BT1) należy zainstalować w cieniu na północnej lub północno-zachodniej ścianie, aby nie świeciło na niego poranne słońce. Czujnik należy podłączyć do zacisków X6:13 i X6:GND. Należy użyć kabla dwużyłowego o przekroju minimum 0,5 mm². Ewentualny kanał kablowy należy uszczelnić, aby zapobiec kondensacji w obudowie czujnika. Czujnik temperatury, uzupełnianie c.w.u. Czujnik temperatury w górnej części zasobnika c.w.u. (BT7) może być podłączony do pompy ciepła F1345 w celu wskazywania temperatury wody w górnej części zasobnika (jeśli możliwe). Czujnik należy podłączyć do zacisków X6:20 i X6:GND. Należy użyć kabla dwużyłowego o przekroju minimum 0,5 mm². GND GND F1345 Externt GND GND F1345 Externt Rozdział 5 Przyłącza elektryczne 23

26 Czujnik temperatury, na zewnętrznym rurowym przewodzie zasilającym Czujnik temperatury na zewnętrznym rurowym przewodzie zasilającym (BT25) należy podłączyć do zacisków X6:15 i X6:GND. Należy użyć kabla dwużyłowego o przekroju minimum 0,5 mm² GND GND GND F1345 Externt Czujnik temperatury, na zewnętrznym rurowym przewodzie powrotnym Czujnik temperatury na zewnętrznym rurowym przewodzie powrotnym (BT71) należy podłączyć do zacisków X6:21 i X6:GND. Należy użyć kabla dwużyłowego o przekroju minimum 0,5 mm². GND GND GND F1345 Externt 24 Rozdział 5 Przyłącza elektryczne

27 Przyłącza opcjonalne Główne/Podrzędne Można połączyć kilka pomp ciepła (F1345), wybierając jedną z nich jako urządzenie główne, a pozostałe jako urządzenia podrzędne. Pompa ciepła jest zawsze skonfigurowana fabrycznie jako urządzenie główne i można do niej podłączyć maksymalnie 8 urządzeń podrzędnych. W systemach wyposażonych w kilka pomp ciepła, każda z nich musi mieć niepowtarzalną nazwę, czyli tylko jedna pompa ciepła to urządzenie Główne i tylko jedna to na przykład urządzenie Podrzędne 5. Urządzenia główne/podrzędne ustawia się w menu Zewnętrzne czujniki temperatury i sygnały sterowania należy podłączyć tylko do urządzenia głównego, oprócz zewnętrznego sterowania modułu sprężarki i zaworów rozdzielających (QN10), które można podłączyć do poszczególnych pomp ciepła. Sprawdź na stronie 28 informacje na temat podłączania zaworu rozdzielającego (QN10). Podłączyć szeregowo kable komunikacyjne zgodnie z rysunkiem do zacisków X6:1 (A), X6:2 (B) i X6:3 (GND) między pompami ciepła. Użyć kabli typu LiYY, EKKX lub podobnych A B GND A B GND A B GND A B GND A B GND Rozdział 5 Przyłącza elektryczne 25

28 Czujnik obciążenia Jeśli w budynku działa wiele odbiorników energii w czasie pracy elektrycznego podgrzewacza pomocniczego, istnieje ryzyko, że zadziała główny bezpiecznik budynku. Pompa ciepła posiada zintegrowane mierniki natężenia prądu, które kontrolują stopnie mocy elektrycznego podgrzewacza pomocniczego, odłączając je kolejno w razie przeciążenia fazy. Ponowne załączenie następuje po zmniejszeniu poboru prądu. Podłączanie mierników natężenia prądu W celu pomiaru prądu na każdej żyle fazowej doprowadzonej do rozdzielni, należy zainstalować mierniki natężenia prądu (BE1 - BE3). Rozdzielnia jest odpowiednim miejscem instalacji. Mierniki natężenia prądu należy podłączyć do kabla wielożyłowego w obudowie obok skrzynki rozdzielczej. Pomiędzy obudową a pompą ciepła należy użyć kabla wielożyłowego o przekroju poprzecznym min. 0,5 mm². Podłączyć kabel do zacisków X6:10-12 i X6:GND, gdzie X6:GND jest wspólnym zaciskiem dla trzech mierników natężenia prądu. Wielkość głównego bezpiecznika budynku ustawia się w menu Inkommande el PEN L1 L 2 L 3 Elcentral Värmepump Czujnik pokojowy Pompę ciepła F1345 można wyposażyć w czujnik pokojowy (BT50). Czujnik temperatury pokojowej pełni trzy funkcje: 1. Pokazuje bieżącą temperaturę pomieszczenia na wyświetlaczu pompy ciepła. 2. Umożliwia zmianę temperatury pomieszczenia w C. 3. Umożliwia zmianę/ stabilizację temperatury pomieszczenia. Czujnik należy zainstalować w neutralnym miejscu, tam gdzie ma być uzyskiwana zadana temperatura. Odpowiednim miejscem jest pusta ściana wewnętrzna w przedpokoju ok. 1,5 m nad podłogą. To ważne, aby nie umieszczać czujnika np. we wnęce, między półkami, za zasłoną, nad źródłem ciepła lub w jego pobliżu, w przeciągu od drzwi wejściowych lub w bezpośrednim świetle słonecznym, tak, aby mógł swobodnie mierzyć prawidłową temperaturę pomieszczenia. Zamknięte termostaty grzejnika również mogą powodować problemy. Pompa ciepła może pracować bez czujnika pokojowego, ale aby móc sprawdzać temperaturę pomieszczenia na wyświetlaczu F1345, należy zainstalować czujnik. Czujnik pokojowy podłącza się do zacisków X6:14 i X6:GND. Jeśli czujnik ma być używany do zmiany temperatury pomieszczenia w C i/lub do zmiany/ stabilizacji temperatury pomieszczenia, należy go aktywować w menu Jeśli czujnik pokojowy jest używany w pomieszczeniu z ogrzewaniem podłogowym, powinien pełnić tylko funkcję informacyjną i nie regulować temperatury pomieszczenia. GND GND F1345 Externt GND GND F1345 Externt UWAGA! Zmiany temperatury pomieszczenia wymagają czasu. Na przykład, krótkie okresy czasu w połączeniu z ogrzewaniem podłogowym nie zapewnią zauważalnej różnicy w temperaturze pomieszczenia. 26 Rozdział 5 Przyłącza elektryczne

29 Podgrzewacz pomocniczy sterowany krokowo WAŻNE! Skrzynki przyłączowe należy oznakować ostrzeżeniami w zakresie stosowanego napięcia zewnętrznego. Zewnętrzny podgrzewacz pomocniczy sterowany krokowo może być kontrolowany przez trzy przekaźniki bezpotencjałowe w pompie ciepła (3 stopnie liniowe lub 7 stopni binarnych). Stosując wyposażenie dodatkowe AXC 50, można podłączyć kolejne trzy przekaźniki bezpotencjałowe jako dodatkowe sterowanie, co daje maks. 3+3 stopnie liniowe lub 7+7 stopni binarnych. Stopnie występują w co najmniej 1-minutowych odstępach i wyłączają się z co najmniej 3-sekundowych odstępach. Stopień 1 podłącza się do zacisków X3:1 i 2. Stopień 2 podłącza się do zacisków X3:3 i 4. Stopień 3 podłącza się do zacisków X3:5 i 6. Ustawienia podgrzewacza pomocniczego sterowanego krokowo wprowadza się w menu i menu Wszystkie podgrzewacze pomocnicze można zablokować, podłączając funkcję przełącznika bezpotencjałowego do zacisku X6 wejścia sterowanego programowo (patrz na stronie 29), który wybiera się w menu 5.4. Wyjście przekaźnikowe trybu awaryjnego WAŻNE! Skrzynki przyłączowe należy oznakować ostrzeżeniami w zakresie stosowanego napięcia zewnętrznego. Kiedy przełącznik (SF1) jest ustawiony w tryb (tryb awaryjny), uruchamiane są wewnętrzne pompy obiegowe (EP14-GP1 i EP15-GP1) i zmienny przekaźnik bezpotencjałowy trybu awaryjnego (K1). Zewnętrzne wyposażenie dodatkowe jest odłączone. Przekaźnik trybu awaryjnego może służyć do uruchamiania zewnętrznego podgrzewacza pomocniczego w celu regulacji temperatury należy wtedy podłączyć zewnętrzny termostat do obwodu sterowania. Upewnić się, że czynnik grzewczy przepływa przez zewnętrzny podgrzewacz pomocniczy. F1345 Externt A1 A F1345 Externt UWAGA! Po uruchomieniu trybu awaryjnego nie odbywa się produkcja c.w.u. A1 A Jeśli przekaźniki mają być używane do napięcia roboczego, należy połączyć zaciski zasilania X2:6 i X3:2, X3:4 i X3:6. Podłączyć przewód zerowy od zewnętrznego podgrzewacza pomocniczego do zacisku X2:8. F1345 Externt N L Jeśli przekaźnik ma być używany do napięcia roboczego, należy połączyć zaciski zasilania X2:6 i X4:1, a także podłączyć przewód zerowy i napięcie robocze zewnętrznego podgrzewacza pomocniczego do zacisków X2:8 (N) i X4:3 (L). Rozdział 5 Przyłącza elektryczne 27
