ZESPOŁU MIESZKANIOWO-USŁUGOWEGO Z GARAŻAMI PODZIEMNYMI I ELEMENTAMI ZAGOSPODAROWANIA TERENU

Transkrypt

1 GARAŻAMI PODZIEMNYMI I ELEMENTAMI ZAGOSPODAROWANIA TERENU OŚWIADCZENIE Zgodnie z art. 20 ust.4 Prawa Budowlanego (tekst jednolity Dz. U. Nr. 243 poz z 2010 r. z późniejszymi zmianami) oświadcza się, że: PROJEKT BUDOWLANY ZAMIENNY do projektu: BUDOWA ZESPOŁU MIESZKANIOWO-USŁUGOWEGO Z GARAŻAMI PODZIEMNYMI I ELEMENTAMI ZAGOSPODAROWANIA TERENU w zakresie instalacji elektrycznych i teletechnicznych opracowano z należytą starannością i zgodnie z zasadami wiedzy technicznej, obowiązującymi przepisami oraz polskimi normami i jest kompletny z punktu widzenia celu, któremu ma służyć. PROJEKTANT: mgr inż. Mariusz Krupczyński Upr. bud. nr Wa-442/94 SPRAWDZAJĄCY: mgr inż. Janusz Waszak Upr. bud. nr Wa-488/ Warszawa, ul. Solec 18/20, tel/fax: architekci@czubalatoszek.pl

2 Warszawa, ul. Solec 18/20, tel/fax: strona: 2

3 Warszawa, ul. Solec 18/20, tel/fax: strona: 3

4 Warszawa, ul. Solec 18/20, tel/fax: strona: 4

5 Warszawa, ul. Solec 18/20, tel/fax: strona: 5

6 SPIS TREŚCI I. RYSUNKI:... 8 II. OPIS TECHNICZNY INSTALACJI ELEKTRYCZNYCH Przedmiot opracowania Podstawa opracowania Wykaz ważniejszych przepisów państwowych i norm obowiązujących w budownictwie Zasilanie Bilans mocy Zapotrzebowanie mocy przez pojedyncze mieszkanie Zapotrzebowanie mocy na potrzeby mieszkaniowe Zapotrzebowanie mocy przez lokale usługowe Zapotrzebowanie mocy na potrzeby administracyjne wspólne i części mieszkalnej budynku Pomiar energii elektrycznej Główny wyłącznik prądu Rozdzielnice i tablice elektryczne Rozdzielnice główne mieszkaniowe 01.RG1 i 01.RG Rozdzielnica administracyjna 01.RA Zestawy tablic piętrowych Tablice mieszkaniowe TM Tablice odbiorów garażowych TG Rozdzielnica elektryczna węzła cieplnego 01.RWC Opis instalacji Instalacja oświetlenia Instalacja gniazd wtyczkowych Osprzęt Oświetlenie zewnętrzne Ogrzewanie elektryczne rurociągów i wpustów wody Ogrzewanie zjazdu do garażu Rozprowadzenie instalacji Ochrona przeciwporażeniowa Instalacja wyrównawcza Warszawa, ul. Solec 18/20, tel/fax: architekci@czubalatoszek.pl strona: 6

7 11 Ochrona odgromowa Ochrona przeciwprzepięciowa Ochrona przeciwpożarowa Wytyczne instalacyjne Wytyczne BHP System sygnalizacji pożarowej SSP Wstęp Zadania systemu SSP Charakterystyka systemy SSP Zakres nadzorowania Centrala sygnalizacji pożarowej Linie dozorowe Elementy linii dozorowych Dobór rodzaju czujek Dobór ręcznych ostrzegaczy pożarowych Dobór wskaźników zadziałania czujek Dobór izolatorów zwarć Konfiguracja systemu SSP Organizacja alarmowania systemu SSP Automatyczne powiadamianie PSP Funkcje wykonawcze i monitorujące systemu sygnalizacji pożaru SSP Algorytm sterowań Sterowanie bramy pożarowej Sterowanie i monitorowanie klap pożarowych na obszarze garaży Instalacja sygnalizacji pożaru Certyfikacja urządzeń System oddymiania klatek schodowych Instalacje telekomunikacyjne Przyłącze telekomunikacyjne Okablowanie na potrzeby świadczenia usług przez zewnętrznych operatorów Instalacja telewizyjna Instalacja domofonowa Detekcja tlenku węgla i LPG I Warszawa, ul. Solec 18/20, tel/fax: architekci@czubalatoszek.pl strona: 7

8 RYSUNKI: Instalacja elektryczna 1. Schemat zasilania PBZ.E Plan instalacji elektrycznych - poziom PBZ.E Plan instalacji elektrycznych - poziom PBZ.E Plan instalacji elektrycznych - parter PBZ.E Plan instalacji elektrycznych - piętro powtarzalne PBZ.E Plan instalacji odgromowej PBZ.E Schemat instalacji SSP PBZ.E Schemat oddymiania klatek schodowych PBZ.E Schemat okablowania telekomunikacyjnego PBZ.E Schemat instalacji zbiorczej TV/SAT PBZ.E Warszawa, ul. Solec 18/20, tel/fax: architekci@czubalatoszek.pl strona: 8

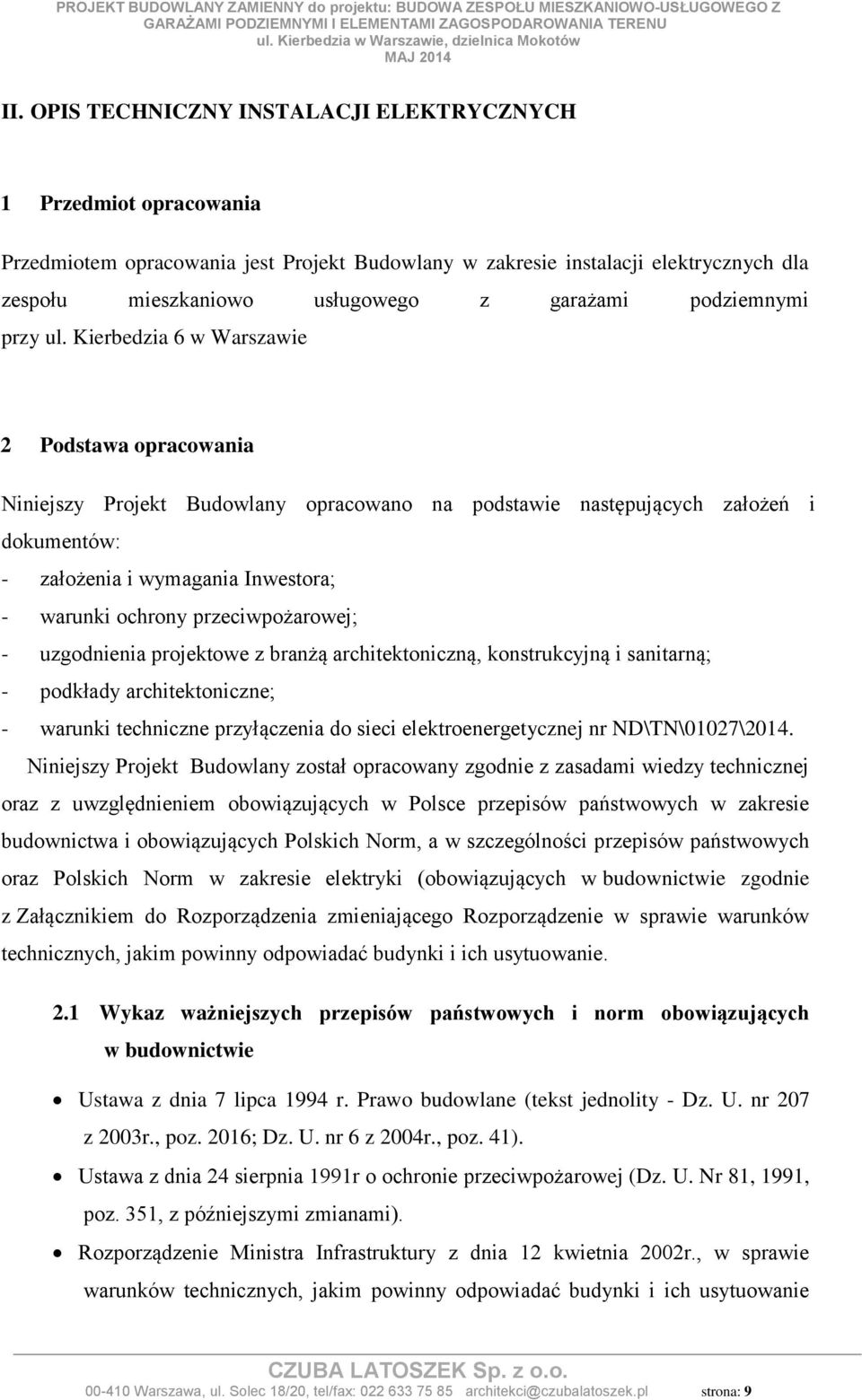

9 II. OPIS TECHNICZNY INSTALACJI ELEKTRYCZNYCH 1 Przedmiot opracowania Przedmiotem opracowania jest Projekt Budowlany w zakresie instalacji elektrycznych dla zespołu mieszkaniowo usługowego z garażami podziemnymi przy ul. Kierbedzia 6 w Warszawie 2 Podstawa opracowania Niniejszy Projekt Budowlany opracowano na podstawie następujących założeń i dokumentów: - założenia i wymagania Inwestora; - warunki ochrony przeciwpożarowej; - uzgodnienia projektowe z branżą architektoniczną, konstrukcyjną i sanitarną; - podkłady architektoniczne; - warunki techniczne przyłączenia do sieci elektroenergetycznej nr ND\TN\01027\2014. Niniejszy Projekt Budowlany został opracowany zgodnie z zasadami wiedzy technicznej oraz z uwzględnieniem obowiązujących w Polsce przepisów państwowych w zakresie budownictwa i obowiązujących Polskich Norm, a w szczególności przepisów państwowych oraz Polskich Norm w zakresie elektryki (obowiązujących w budownictwie zgodnie z Załącznikiem do Rozporządzenia zmieniającego Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. 2.1 Wykaz ważniejszych przepisów państwowych i norm obowiązujących w budownictwie Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity - Dz. U. nr 207 z 2003r., poz. 2016; Dz. U. nr 6 z 2004r., poz. 41). Ustawa z dnia 24 sierpnia 1991r o ochronie przeciwpożarowej (Dz. U. Nr 81, 1991, poz. 351, z późniejszymi zmianami). Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r., w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Warszawa, ul. Solec 18/20, tel/fax: architekci@czubalatoszek.pl strona: 9

10 (Dz. U. nr 75 z 2002r., poz. 690; Dz. U. nr 33 z 2003r., poz. 270). Załącznik do Rozporządzenia, wyd. dn , Dz. U. nr 109. Rozporządzenie Ministra Gospodarki z dnia 17 września 1999r., w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych (Dz. U. nr 80 z 1999r., poz. 912). Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003r., w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. nr 47 z 2003r., poz. 401). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 178, poz. 1380, Dz. U. Nr 57, poz. 353). Norma PN-IEC Instalacje elektryczne w obiektach budowlanych. Poszczególne arkusze tej normy (wymieniono ważniejsze): PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Zakres, przedmiot i wymagania podstawowe. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Ustalanie ogólnych charakterystyk. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed skutkami oddziaływania cieplnego. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed prądem przetężeniowym. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona przed przepięciami atmosferycznymi lub łączeniowymi. PN-IEC :2001 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków ochrony zapewniających bezpieczeństwo. Postanowienia ogólne. Środki ochrony przed porażeniem prądem elektrycznym Warszawa, ul. Solec 18/20, tel/fax: architekci@czubalatoszek.pl strona: 10

11 PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków ochrony zapewniających bezpieczeństwo. Środki ochrony przed prądem przetężeniowym. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Dobór środków ochrony w zależności od wpływów zewnętrznych. Ochrona przeciwpożarowa. PN-IEC :2002 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie. PN-IEC :2001 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalność prądowa długotrwała przewodów. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Aparatura rozdzielcza i sterownicza. PN-IEC :2003 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Urządzenia do ochrony przed przepięciami. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Uziemienia i przewody ochronne. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Sprawdzanie. Sprawdzanie odbiorcze. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczące specjalnych instalacji lub lokalizacji. Instalacje na terenie budowy i rozbiórki. PN-IEC :2003 Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczące specjalnych instalacji lub lokalizacji. Instalacje oświetlenia zewnętrznego. Pozostałe normy: PN-EN :2002 Rozdzielnice i sterownice niskonapięciowe Zestawy badane w pełnym i niepełnym zakresie badań typu. PN-EN :2002 Rozdzielnice i sterownice niskonapięciowe. Wymagania dotyczące niskonapięciowych rozdzielnic i sterownic przeznaczonych do instalowania w miejscach dostępnych do użytkowania przez osoby niewykwalifikowane Rozdzielnice tablicowe Warszawa, ul. Solec 18/20, tel/fax: architekci@czubalatoszek.pl strona: 11

12 PN-EN Światło i oświetlenie. Oświetlenie miejsc pracy. Część 1: miejsca pracy we wnętrzach. PN-92/N-01256/02 Znaki bezpieczeństwa. Ewakuacja. PN-EN 1838:2002 (U) Oświetlenie awaryjne. PN-EN 60529:2003 Stopnie ochrony zapewnianej przez obudowy (Kod IP) PN-EN :2003 (U) Koordynacja izolacji urządzeń elektrycznych w układach niskiego napięcia. Część 1: Zasady, wymagania i badania. PN-EN : Ochrona odgromowa Część 1: Zasady ogólne. PN-EN : Ochrona odgromowa Część 2: Zarządzanie ryzykiem. PN-EN : Ochrona odgromowa Część 3: Uszkodzenia fizyczne obiektu i zagrożenie życia. PN-EN : Ochrona odgromowa Część 4: Urządzenia elektryczne i elektroniczne w obiektach. PN-E-04700:1998 Az1:2000 Urządzenia i układy elektryczne w obiektach elektroenergetycznych. Wytyczne przeprowadzania po montażowych badań odbiorczych. PN-88/E Urządzenia elektryczne. Tablice i znaki bezpieczeństwa. PN-93/E Systemy alarmowe, systemy transmisji alarmu PN-EN 54-1:1998 Systemy sygnalizacji pożarowej. Część 1: Wprowadzenie. PN-EN 54-2: /A1:2007 Systemy sygnalizacji pożarowej. Część 2: Centrale sygnalizacji pożarowej. PN-EN 54-4: /A1:2004 +/A2:2007 Systemy sygnalizacji pożarowej. Część 4: Zasilacze. PN-EN : 2004 Technika informatyczna Systemy okablowania strukturalnego Część 1: Wymagania ogólne i strefy biurowe PN-EN : 2001 Technika informatyczna Instalacja okablowania. Część 1: Specyfikacja i zapewnienie jakości PN-EN : 2001 Technika informatyczna Instalacja okablowania. Część 2: Planowanie i wykonywanie instalacji wewnątrz budynków PN-EN 50346: 2003 Technika informatyczna Instalacja okablowania Testowanie systemów okablowania strukturalnego Warszawa, ul. Solec 18/20, tel/fax: architekci@czubalatoszek.pl strona: 12

13 3 Zasilanie Układ sieci zasilającej zewnętrznej (RWE-Stoen) TN-C, w budynku TN-S. Inwestor zlicza się do IV grupy przyłączeniowej i zasilany będzie z sieci energetycznej RWE-Stoen napięciem nn 0,4kV. Zgodnie z Warunkami Przyłączenia nr ND\TN\01027\2014 dla zasilanie w energię elektryczną projektowanego obiektu wybudowane zostaną na terenie posesji Klienta trzy złącza kablowe, w tym jedno dwusekcyjne. Dla zasilania podstawowego oraz rezerwowego, wyprowadzone zostaną ze złącz wewnętrzne linie zasilające (WLZ). Kable zasilające od złącz do pomieszczeń rozdzielni mieszczących się na poziomie garażu. zostaną wprowadzone do budynku poprzez gazo- i wodoszczelne przepusty oraz zabezpieczone obudową ppoż. 120min. Zasilanie podstawowe i rezerwowe jest przyjęte jako dwa niezależne źródła zasilania. Zgodnie ze schematem zasilania mieszkania i lokale usługowe zasilane będą z rozdzielnic głównych, natomiast oświetlenie garaży, klatek schodowych, gniazda administracyjne, windy, wentylacja garażu i systemy słaboprądowe z rozdzielnicy administracyjnej. Szczegóły zostaną opracowane na etapie projektu wykonawczego. 4 Bilans mocy Bilans mocy dla całego obiektu obliczono wg normy SEP nr N SEP-E Zapotrzebowanie mocy przez pojedyncze mieszkanie Przewidziano dla wszystkich mieszkań liczniki trójfazowe oraz linie zasilające 5-żyłowe. Przyjęto moc średnią dla mieszkania: Pj3=15kW mieszkania zasilane trójfazowo. 4.2 Zapotrzebowanie mocy na potrzeby mieszkaniowe ilość mieszkań: n1=65 współczynnik jednoczesności: kj=0,125 moc jednostkowa 3f: Pj=15kW moc zainstalowana: Pi= n1*pj=975kw moc obliczeniowa: Po=Pi*kj=121kW Warszawa, ul. Solec 18/20, tel/fax: architekci@czubalatoszek.pl strona: 13

14 ilość mieszkań: n2=71 współczynnik jednoczesności: moc jednostkowa 3f: moc zainstalowana: moc obliczeniowa: kj=0,116 Pj=15kW Pi= n1*pj=1065kw Po=Pi*kj=124kW 4.3 Zapotrzebowanie mocy przez lokale usługowe. ilość lokali usługowych: n u =1 współczynnik jednoczesności: kj=1 moc jednostkowa 3f: Pj u =60kW moc zainstalowana: Pi u = n u *Pj u =60kW moc obliczeniowa: Po u =Pi u *kj=60kw 4.4 Zapotrzebowanie mocy na potrzeby administracyjne wspólne i części mieszkalnej budynku. Administracja Liczba P jedn. Po Pi [kw] kj [kw] [kw] Windy ,5 16 Wentylacja oddymiająca Hydrofornia Oświetlenie garaż ,4 12 Oświetlenie klatek ,4 6 Oświetlenie zewnętrzne ,8 3 Separator ,4 1 Węzeł cieplny ,6 4 Ogrzewanie rur, wpustów ,9 13 Instalacje teletechniczne ,6 3 Ochrona ,5 2 Pozostałe odb. + rezerwa ,6 50 SUMA Przyjęto: Łącznie moc zainstalowana w budynku: Pi= =2393kW Warszawa, ul. Solec 18/20, tel/fax: architekci@czubalatoszek.pl strona: 14

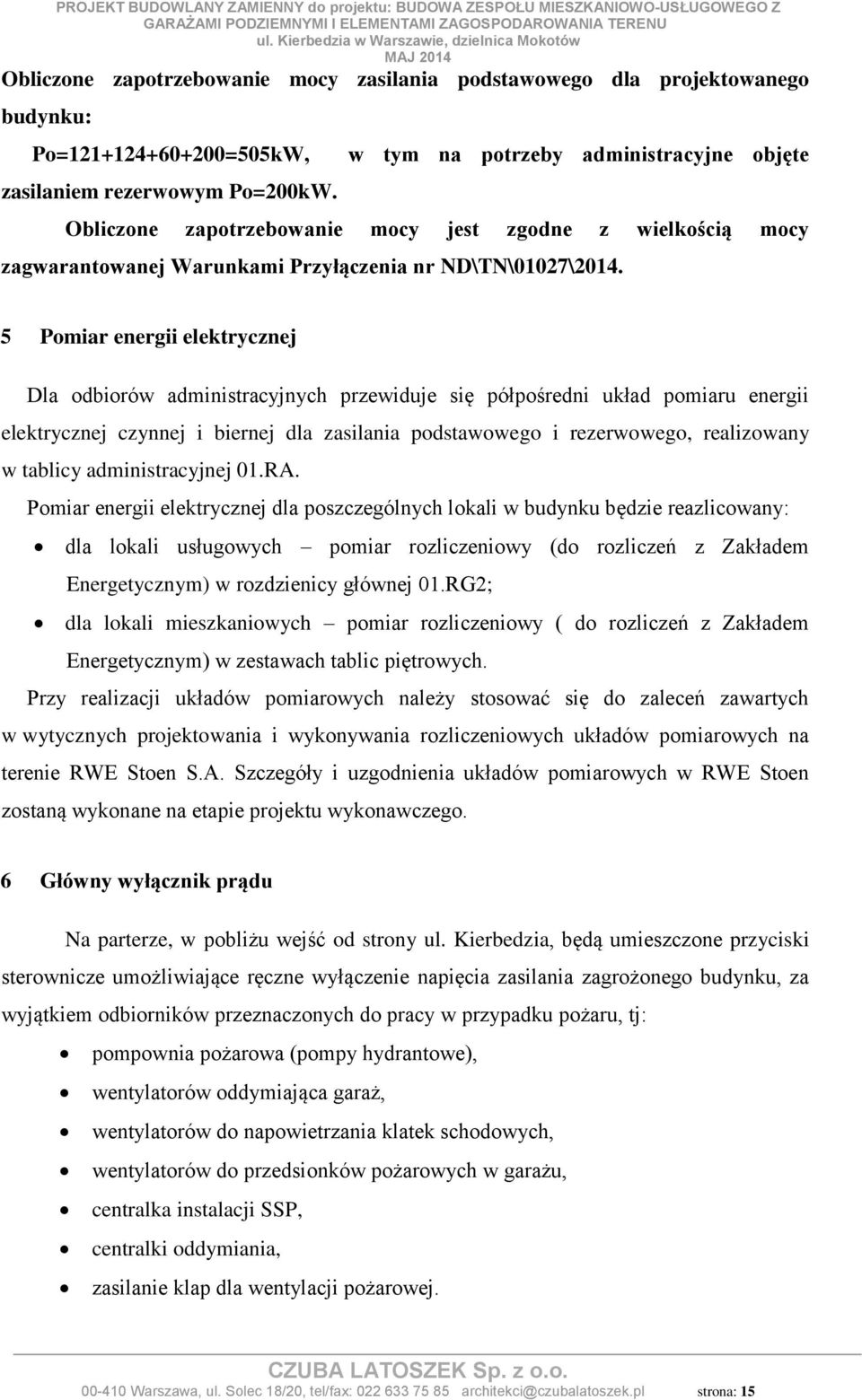

15 Obliczone zapotrzebowanie mocy zasilania podstawowego dla projektowanego budynku: Po= =505kW, zasilaniem rezerwowym Po=200kW. w tym na potrzeby administracyjne objęte Obliczone zapotrzebowanie mocy jest zgodne z wielkością mocy zagwarantowanej Warunkami Przyłączenia nr ND\TN\01027\ Pomiar energii elektrycznej Dla odbiorów administracyjnych przewiduje się półpośredni układ pomiaru energii elektrycznej czynnej i biernej dla zasilania podstawowego i rezerwowego, realizowany w tablicy administracyjnej 01.RA. Pomiar energii elektrycznej dla poszczególnych lokali w budynku będzie reazlicowany: dla lokali usługowych pomiar rozliczeniowy (do rozliczeń z Zakładem Energetycznym) w rozdzienicy głównej 01.RG2; dla lokali mieszkaniowych pomiar rozliczeniowy ( do rozliczeń z Zakładem Energetycznym) w zestawach tablic piętrowych. Przy realizacji układów pomiarowych należy stosować się do zaleceń zawartych w wytycznych projektowania i wykonywania rozliczeniowych układów pomiarowych na terenie RWE Stoen S.A. Szczegóły i uzgodnienia układów pomiarowych w RWE Stoen zostaną wykonane na etapie projektu wykonawczego. 6 Główny wyłącznik prądu Na parterze, w pobliżu wejść od strony ul. Kierbedzia, będą umieszczone przyciski sterownicze umożliwiające ręczne wyłączenie napięcia zasilania zagrożonego budynku, za wyjątkiem odbiorników przeznaczonych do pracy w przypadku pożaru, tj: pompownia pożarowa (pompy hydrantowe), wentylatorów oddymiająca garaż, wentylatorów do napowietrzania klatek schodowych, wentylatorów do przedsionków pożarowych w garażu, centralka instalacji SSP, centralki oddymiania, zasilanie klap dla wentylacji pożarowej Warszawa, ul. Solec 18/20, tel/fax: architekci@czubalatoszek.pl strona: 15

16 Wyłączniki te będą trwale oznaczone widocznym napisem: GŁÓWNY WYŁĄCZNIK PRZECIWPOŻAROWY PRĄDU. 7 Rozdzielnice i tablice elektryczne Przewiduje się rozdzielnice i tablice elektryczne wolnostojące, w obudowach metalowych z oszynowaniem oraz aparatami dobranymi do obliczonych obciążeń. Wyposażone w rozłączniki na zasilaniu, ochronniki przepięciowe oraz aparaty do sterowania i rozdziału energii, Rozdzielnice opracowane zostaną w oparciu o osprzęt renomowanych firm, np. Schrack, Schneider, Moeller, Legrand. Szczegóły zostaną opracowane na etapie projektu wykonawczego. 7.1 Rozdzielnice główne mieszkaniowe 01.RG1 i 01.RG2 Przewidziane zostały dla zasilania WLZtów mieszkaniowych. Zlokalizowane będą w wydzielonych pomieszczeniach na poziomie -1. W rozdzielnicach 01.RG1 i 01.RG2 zainstalowane zostaną wyłączniki z wyzwalaczami napięciowymi do wyłączania zasilania przez przyciski sterujące przeciwpożarowych wyłączników prądu. Wyposażone będą w ochronniki przepięciowe zapewniające poziom ochrony <1,5kV. Dla zabezpieczenia linii zasilających zainstalowane zostaną rozłączniki bezpiecznikowe z bezpiecznikami dobranymi do obliczonych obciążeń. Zastosowane zabezpieczenia będą zapewniały skuteczną ochronę przewodów od przeciążeń i zwarć, zgodnie z PN-IEC Rozdzielnica administracyjna 01.RA Przewidziana do zasilania odbiorów administracyjnych. Wyposażona w ochronniki przepięciowe zapewniające poziom ochrony <1,5kV oraz aparaty zabezpieczające poszczególne obwody a także przekaźniki do sterowania oświetleniem. Z rozdzienicy administracyjnej zasilone zostaną pozostałe rozdzielnice w części wspólnej budynku, a także odbiory pożarowe oraz inne odbiory (oświetlenie, gniazda wtyczkowe, wpusty wody, wentylacja sanitarna) oraz oświetlenie zewnętrzne. 7.3 Zestawy tablic piętrowych Montowane na każdej kondygnacji, w pionach instalacji elektrycznych, wykorzystane zostaną do prowadzenia pionowych tras kablowych oraz do zainstalowania osprzętu dla instalacji teletechnicznych. Linie zasilające oraz obwody instalacji elektrycznej prowadzone Warszawa, ul. Solec 18/20, tel/fax: architekci@czubalatoszek.pl strona: 16

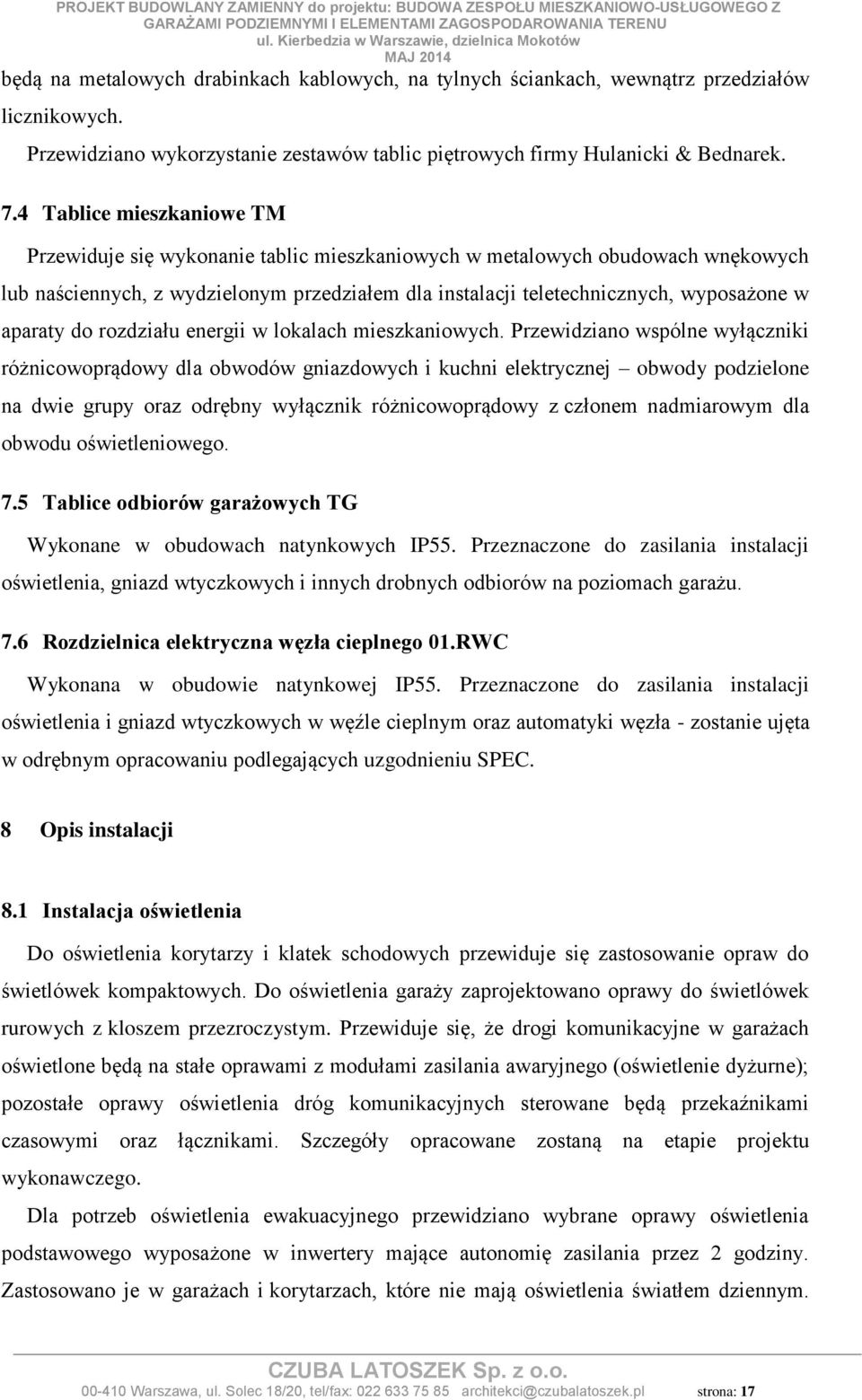

17 będą na metalowych drabinkach kablowych, na tylnych ściankach, wewnątrz przedziałów licznikowych. Przewidziano wykorzystanie zestawów tablic piętrowych firmy Hulanicki & Bednarek. 7.4 Tablice mieszkaniowe TM Przewiduje się wykonanie tablic mieszkaniowych w metalowych obudowach wnękowych lub naściennych, z wydzielonym przedziałem dla instalacji teletechnicznych, wyposażone w aparaty do rozdziału energii w lokalach mieszkaniowych. Przewidziano wspólne wyłączniki różnicowoprądowy dla obwodów gniazdowych i kuchni elektrycznej obwody podzielone na dwie grupy oraz odrębny wyłącznik różnicowoprądowy z członem nadmiarowym dla obwodu oświetleniowego. 7.5 Tablice odbiorów garażowych TG Wykonane w obudowach natynkowych IP55. Przeznaczone do zasilania instalacji oświetlenia, gniazd wtyczkowych i innych drobnych odbiorów na poziomach garażu. 7.6 Rozdzielnica elektryczna węzła cieplnego 01.RWC Wykonana w obudowie natynkowej IP55. Przeznaczone do zasilania instalacji oświetlenia i gniazd wtyczkowych w węźle cieplnym oraz automatyki węzła - zostanie ujęta w odrębnym opracowaniu podlegających uzgodnieniu SPEC. 8 Opis instalacji 8.1 Instalacja oświetlenia Do oświetlenia korytarzy i klatek schodowych przewiduje się zastosowanie opraw do świetlówek kompaktowych. Do oświetlenia garaży zaprojektowano oprawy do świetlówek rurowych z kloszem przezroczystym. Przewiduje się, że drogi komunikacyjne w garażach oświetlone będą na stałe oprawami z modułami zasilania awaryjnego (oświetlenie dyżurne); pozostałe oprawy oświetlenia dróg komunikacyjnych sterowane będą przekaźnikami czasowymi oraz łącznikami. Szczegóły opracowane zostaną na etapie projektu wykonawczego. Dla potrzeb oświetlenia ewakuacyjnego przewidziano wybrane oprawy oświetlenia podstawowego wyposażone w inwertery mające autonomię zasilania przez 2 godziny. Zastosowano je w garażach i korytarzach, które nie mają oświetlenia światłem dziennym Warszawa, ul. Solec 18/20, tel/fax: architekci@czubalatoszek.pl strona: 17

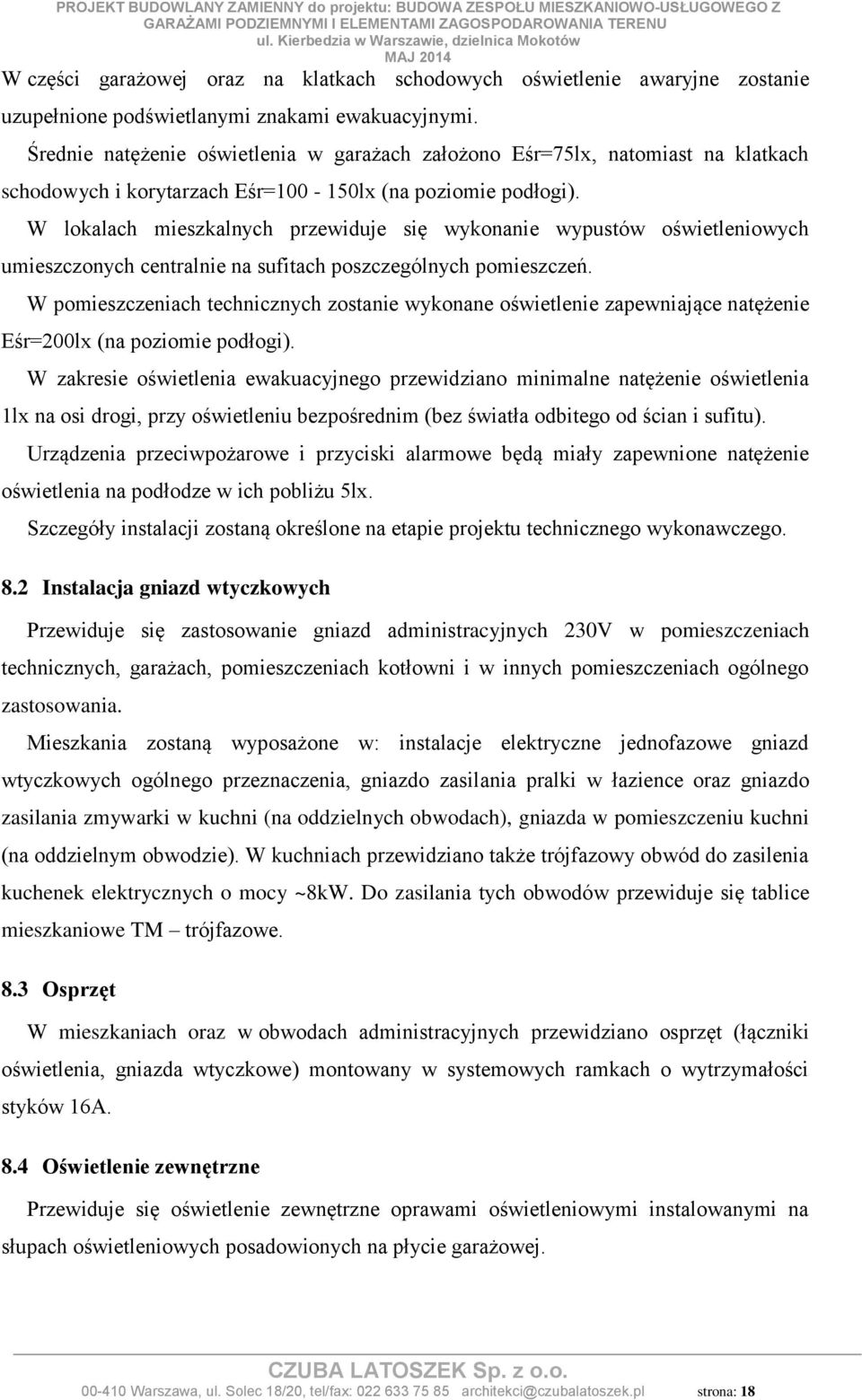

18 W części garażowej oraz na klatkach schodowych oświetlenie awaryjne zostanie uzupełnione podświetlanymi znakami ewakuacyjnymi. Średnie natężenie oświetlenia w garażach założono Eśr=75lx, natomiast na klatkach schodowych i korytarzach Eśr= lx (na poziomie podłogi). W lokalach mieszkalnych przewiduje się wykonanie wypustów oświetleniowych umieszczonych centralnie na sufitach poszczególnych pomieszczeń. W pomieszczeniach technicznych zostanie wykonane oświetlenie zapewniające natężenie Eśr=200lx (na poziomie podłogi). W zakresie oświetlenia ewakuacyjnego przewidziano minimalne natężenie oświetlenia 1lx na osi drogi, przy oświetleniu bezpośrednim (bez światła odbitego od ścian i sufitu). Urządzenia przeciwpożarowe i przyciski alarmowe będą miały zapewnione natężenie oświetlenia na podłodze w ich pobliżu 5lx. Szczegóły instalacji zostaną określone na etapie projektu technicznego wykonawczego. 8.2 Instalacja gniazd wtyczkowych Przewiduje się zastosowanie gniazd administracyjnych 230V w pomieszczeniach technicznych, garażach, pomieszczeniach kotłowni i w innych pomieszczeniach ogólnego zastosowania. Mieszkania zostaną wyposażone w: instalacje elektryczne jednofazowe gniazd wtyczkowych ogólnego przeznaczenia, gniazdo zasilania pralki w łazience oraz gniazdo zasilania zmywarki w kuchni (na oddzielnych obwodach), gniazda w pomieszczeniu kuchni (na oddzielnym obwodzie). W kuchniach przewidziano także trójfazowy obwód do zasilenia kuchenek elektrycznych o mocy ~8kW. Do zasilania tych obwodów przewiduje się tablice mieszkaniowe TM trójfazowe. 8.3 Osprzęt W mieszkaniach oraz w obwodach administracyjnych przewidziano osprzęt (łączniki oświetlenia, gniazda wtyczkowe) montowany w systemowych ramkach o wytrzymałości styków 16A. 8.4 Oświetlenie zewnętrzne Przewiduje się oświetlenie zewnętrzne oprawami oświetleniowymi instalowanymi na słupach oświetleniowych posadowionych na płycie garażowej Warszawa, ul. Solec 18/20, tel/fax: architekci@czubalatoszek.pl strona: 18

19 Zasilanie i sterowanie z tablicy 01.TOZ. Szczegóły rozwiązań zostaną opracowane na etapie projektu wykonawczego. 8.5 Ogrzewanie elektryczne rurociągów i wpustów wody Przewiduje się wykonanie instalacji zabezpieczenia rurociągów wodnych w garażach oraz wpustów wody opadowej na dachach przed zamarzaniem z zastosowaniem elektrycznych kabli grzejnych zasilanych z tablicy odbiorów administracyjnych TA. Zestawy do ogrzewania wpustów wody opadowej będą wyposażone w fabryczne układy sterowania lub zastosowane zostaną w tablicach administracyjnych termostaty dwuprogowe załączające grzałki w zakresie temperatur ok. 5 +5oC. 8.6 Ogrzewanie zjazdu do garażu Przewiduje się wykonanie przeciwoblodzeniowego ogrzewania pochylni zjazdowej do garażu, w pasach o szerokości 0,5m pod koła pojazdu, za pomocą kabli grzejnych zatopionych w warstwie posadzkowej. Przyjęto jednostkową moc elektryczną dla ogrzewania zjazdu: Pj=300W/m2. Kable grzejne zasilane będą z tablicy odbiorów administracyjnych, poprzez tablicę 01.Rog, wyposażoną w niezbędne aparaty zasilająco sterownicze. 8.7 Rozprowadzenie instalacji Główne trasy zasilające (zasilanie podstawowe i rezerwowe) ze złącz kablowych zostaną poprowadzone w obudowie ognioodpornej EI 120 do rozdzielni elektrycznych. Kable i przewody prowadzone w przedsionkach pożarowych, nie przeznaczone do zasilenia odbiorów zlokalizowanych w tych przedsionkach, zostaną poprowadzone w obudowie ognioodpornej EI 60. Główne trasy kablowe w garażu wykonane zostaną za pomocą korytek kablowych podwieszonych do stropu w garażach. Kable zasilające i sterownicze związane z urządzeniami służącymi do walki z pożarem prowadzone będą w korytkach kablowych systemu ognioodporności E-90 lub na uchwytach. Piony elektryczne mają przewidziane szachty służące do prowadzenia WLZtów do poszczególnych tablic mieszkaniowych, usługowych, a także biurowych. Przewiduje się zestawy tablic piętrowych firmy Hulanicki&Bednarek z odrębnym przedziałem dla instalacji teletechnicznych Warszawa, ul. Solec 18/20, tel/fax: architekci@czubalatoszek.pl strona: 19

20 WLZty od zestawów tablic piętrowych do tablic mieszkaniowych TM będą układane bezpośrednio w tynku natomiast przewody teletechniczne, domofonowe i antenowe RTV - w ochronnych rurach osłonowych PCV. Gałęzie obwodów elektrycznych w mieszkaniach prowadzone będą w tynku. 9 Ochrona przeciwporażeniowa Jako środek ochrony przed dotykiem pośrednim przewidziano samoczynne wyłączenie zasilania (do 0,4 sek. dla obwodów odbiorczych i do 5 sek. dla obwodów zasilania i rozdzielczych) za pomocą wyłączników różnicowoprądowych, bezpieczników i wyłączników instalacyjnych nadmiarowo-prądowych. Wszystkie obwody zasilane z tablic mieszkaniowych TM chronione będą przez wyłączniki ochronne różnicowoprądowe o czułości I n=30 ma które będą pełnić również funkcję uzupełnienia ochrony przed dotykiem bezpośrednim. 10 Instalacja wyrównawcza Zrealizowane zostanie połączenie rur metalowych instalacji wodnej, kanałów wentylacyjnych, korytek kablowych, konstrukcji sufitu i wszystkich pozostałych stałych konstrukcji metalowych z uziomem poprzez połączenia wyrównawcze. Przewiduje się wykonanie głównej szyny wyrównawczej dla budynku w postaci bednarki stalowej ocynkowanej St/Zn 30x4 prowadzonej na uchwytach pod stropem na poziomie -1 i -2. Do tej bednarki przyłączone zostaną za pomocą połączeń śrubowych 2xM8 szyny wyrównawcze prowadzone w szachtach elektrycznych, wykonane z takiej samej bednarki St/Zn 30x4. Bednarkę w szachtach należy umocować do tylnej ściany szachtu. Na każdym piętrze należy wykonać przewodami DYżo 6 odgałęzienia mające na celu przyłączenie lokalnych przewodów wyrównawczych lokali mieszkaniowych urządzeń instalacji teletechnicznych (słaboprądowych) i konstrukcji metalowych w szachtach. Instalacja połączeń wyrównawczych w lokalach mieszkalnych obejmować będzie: Szynę ochronną PE tablicy mieszkaniowej TM; Grzejniki centralnego ogrzewania; Elementy metalowe stałego wyposażenia w kuchniach i łazienkach (poprzez miejscowe szyny wyrównawcze) Warszawa, ul. Solec 18/20, tel/fax: architekci@czubalatoszek.pl strona: 20

21 Główną szynę wyrównawczą na poziomie garażu należy przyłączyć za pomocą połączeń śrubowych 2xM8 do uziomu fundamentowego w obrębie budynku. 11 Ochrona odgromowa Zgodnie z normą PN-IEC zaprojektowany i zainstalowany system ochrony odgromowej nie może gwarantować absolutnej ochrony budynku i osób, jednakże znacznie obniża ryzyko szkód spowodowanych przez pioruny. Zastosowana zostanie klasyczna metoda oparta na użyciu zwodów poziomych niskich i wykorzystaniu metalowych obróbek blacharskich na dachu a także zwodów pionowych, chroniących wystające części dachu (kominy). Jako przewody odprowadzające zastosowany zostanie drut stalowy Ø8. Należy zwrócić uwagę na ciągłość połączeń przewodów odprowadzających. Przewody odprowadzające należy połączyć galwanicznie z uziomem fundamentowym. Uziom fundamentowy wykonany zostanie z bednarki stalowej 35x4 mm ułożonej razem ze zbrojeniem w fundamentach i zalanej betonem. Instalację należy wykonać zgodnie z normą PN-EN 62305, PN-IEC i PN-86/E /01 Oporność uziemienia, dla budynku, ze względu na ochronę odgromową powinna wynosić Rz 5Ω. 12 Ochrona przeciwprzepięciowa Przewiduje się zastosowanie ochronników hybrydowych typ I kombinowany w rozdzielnicach głównych oraz w tablicach administracyjnych zapewniających napięciowy poziom ochrony Up<1,5kV. Dla pełnej ochrony odbiorników zastosowane zostaną także ochronniki typu II w pozostałych rozdzielnicach i tablicach elektrycznych oraz we wszystkich rozdzielnicach technologicznych budynku. Szczegółowy dobór wyżej wymienionych urządzeń zostanie dokonany na etapie projektu wykonawczego. 13 Ochrona przeciwpożarowa Budynki objęte zostaną przeciwpożarowym wyłącznikiem prądu Warszawa, ul. Solec 18/20, tel/fax: architekci@czubalatoszek.pl strona: 21

22 W przypadku pożaru prowadzący akcję gaśniczą ma możliwość wyłączenia zasilania budynku wyłącznikiem przeciwpożarowym prądu. Urządzenia służące do walki z pożarem i systemy ewakuacji będą miały zapewnione zasilanie, a ich kable zasilające i sterownicze będą miedziane, w izolacji o odporności ogniowej minimum PH90 lub osłonięte obudowami o tej odporności. Uszczelnienia przepustów kablowych pomiędzy strefami pożarowymi wykonane zostaną przy pomocy mas HILTI lub ekwiwalentnych o odporności ogniowej nie mniejszej od odporności ogniowej przegród między tymi strefami. Przeciwpożarowe przyciski wyłącznika prądu, oznaczone napisami WYŁĄCZNIK PRZECIWPOŻAROWY PRĄDU, wspólne dla części mieszkalnej i dla garaży przewidziano na parterze w pobliżu wejść od strony ulicy. Przeciwpożarowe przyciski wyłącznika prądu będą wyłączały wszystkie odbiory mieszkaniowe i administracyjne z wyjątkiem instalacji związanych z bezpieczeństwem pożarowym tj.: pompowni pożarowej (pompy hydrantowe), wentylatory oddymiające garaż, wentylatory do napowietrzania klatek schodowych, wentylatory do przedsionków pożarowych w garażu, centralki SSP, centralek oddymiania, zasilanie klap dla wentylacji pożarowej. zasilanie bramy wjazdowej 14 Wytyczne instalacyjne Instalacja elektryczna w mieszkaniach prowadzona będzie na ścianach w tynku. Należy stosować przewody typu YDYp (YDYpżo), YDY (YDYżo)/750V. Tam gdzie występuje przewód ochronny musi być w izolacji żółto-zielonej. W obwodach oświetlenia 230V stosować przewody o przekroju 1,5 mm 2 z żyłą ochronną. Zapewnić trzeba połączenie rur metalowych instalacji wodnej, kanałów wentylacyjnych, korytek kablowych, konstrukcji sufitu i wszystkich pozostałych stałych konstrukcji metalowych z uziomem stosując połączenia wyrównawcze. W obwodach gniazd wtyczkowych należy stosować tylko gniazda ze stykiem ochronnym oraz przewód YDYpżo 3 2,5 mm Warszawa, ul. Solec 18/20, tel/fax: architekci@czubalatoszek.pl strona: 22

23 Oprawy z wyładowczymi źródłami światła jeżeli to możliwe powinny mieć kompensację (cos min. 0,85). Wszystkie świetlówki w budynku powinny mieć taką samą temperaturę barwową. Połączenia w puszkach wykonać przy pomocy zacisków instalacyjnych typu WAGO lub śrubowych. Instalacje wykonać zgodnie z obowiązującymi PN i N-SEP. 15 Wytyczne BHP Zarówno przy realizacji jak i eksploatacji instalacji należy stosować ogólne zasady BHP związane z eksploatacją urządzeń elektrycznych. Montaż, obsługa i naprawa urządzeń elektrycznych muszą być prowadzone przez osoby przeszkolone i posiadające odpowiednie uprawnienia. Wszystkie użyte materiały i urządzenia powinny mieć odpowiednie certyfikaty i świadectwa dopuszczenia do stosowania w Polsce. Po zrealizowaniu instalacji należy przeprowadzić próby montażowe (badania i pomiary) dla całej instalacji i zainstalowanych urządzeń. W czasie prowadzenia robót należy stosować się do Warunków technicznych Wykonania i odbioru Robót Budowlano Montażowych z zakresu instalacji elektrycznych. Wszystkie zainstalowane urządzenia powinny być objęte ochroną przeciwporażeniową. 16 System sygnalizacji pożarowej SSP Wstęp Budynek wyposażony zostanie w system sygnalizacji pożaru obejmujący dwie kondygnacje garażu (RU1, RU2) oraz pom. ochrony. System będzie spełniał Specyfikacji Technicznej PKN- CEN/TS Systemy sygnalizacji pożarowej. Wytyczne planowania, projektowania, instalowania eksploatacji i konserwacji. Na klatkach schodowych przewiduje się: systemy oddymiania grawitacyjnego oraz zapobieganiu zadymianiem (wentylacja nadciśnieniowa). Centrala sygnalizacji pożaru zlokalizowana będzie na parterze w pom. ochrony. Sygnalizacja o zagrożeniach pożarowych będzie realizowana przy pomocy sygnalizatorów akustycznych Warszawa, ul. Solec 18/20, tel/fax: architekci@czubalatoszek.pl strona: 23

24 Projektowane urządzenia posiadają świadectwa dopuszczenia urządzeń do stosowania w ochronie przeciwpożarowej wydanej przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej w Józefowie k/otwocka ul. Nadwiślańska 213. Inwestor zobowiązany jest podłączyć urządzenia sygnalizacyjno-alarmowe ze stacją monitorowania alarmów Państwowej Straży Pożarnej, a sposób podłączenia instalacji sygnalizacyjno-alarmowej uzgodnić z właściwym komendantem Państwowej Straży Pożarnej Zadania systemu SSP Zadaniem instalacji sygnalizacji pożarowej (SSP) zastosowanej w budynku jest: Wykrycie pożaru we wczesnym jego stadium, Zaalarmowanie obsługi o zagrożeniach pożarowych, Odpowiednie wysterowanie urządzeń technicznych odpowiedzialnych za ochronę przeciwpożarową budynku, Wysterowanie sygnalizatorów akustycznych dla automatycznego nadania sygnałów ostrzegawczych i ewakuacyjnych, Wysterowanie nadajników monitoringu pożarowego dla przesłania sygnałów alarmowych do stacji monitorowania Państwowej Straży Pożarnej. Urządzenia centralne systemu sygnalizacji pożaru będą zainstalowane w pomieszczeniu ochrony na poziomie parteru Charakterystyka systemy SSP Zakres nadzorowania Przyjmuje się ochronę systemem sygnalizacji pożarowej na obszarze powierzchni garażowych budynku oraz w pom. ochrony Centrala sygnalizacji pożarowej Projektuje się system sygnalizacji pożarowej w oparciu o centralę analogową, adresowalną, wyposażoną w panel obsługowy z drukarką. Centrala zlokalizowana będzie w pom. ochrony na parterze. Zasilacz centrali umożliwi zasilanie awaryjne systemu (przy zaniku zasilania podstawowego) przez czas 72 godz w stanie dozoru oraz 30 min w stanie alarmu Linie dozorowe Projektuje się linie dozorowe pętlowe klasy "A", monitorowane na zwarcie, przerwę i doziemienie - wszystkie elementy w linii dozorowej z wbudowanymi izolatorami zwarć Warszawa, ul. Solec 18/20, tel/fax: architekci@czubalatoszek.pl strona: 24

25 Elementy linii dozorowych W systemie sygnalizacji pożarowej projektuje się następujące elementy (z jednoznaczną identyfikacją elementów w pętlach dozorowych przez nadanie indywidualnych adresów) pętlowe: Czujki analogowe z modyfikacją wartości odniesienia w funkcji czasu, Ręczne ostrzegacze pożarowe bezpośredniego działania, Moduły z programowalnymi wyjściami sterującymi i z programowalnymi wejściami monitorującymi Dobór rodzaju czujek Na obszarze garażu oraz w pomieszczeniu ochrony (miejscu zainstalowania centrali sygnalizacji pożarowej) będą instalowane czujki optyczne dymu z gniazdem, adresowalne. We wszystkich pomieszczeniach, gdzie będą instalowane czujki, będą one montowane bezpośrednio na stropie. W przypadku stropu pochyłego czujki należy montować w jego najwyższej części Dobór ręcznych ostrzegaczy pożarowych Na ciągach komunikacyjnych, przy wejściach na klatki schodowe i w pobliżu hydrantów będą instalowane ręczne ostrzegacze pożarowe. Ręczne ostrzegacze pożarowe należy instalować bezpośrednio na ścianie na wys. 1,40m. od podłogi na drogach ewakuacyjnych, tak żeby były one widoczne i łatwo dostępne i tak aby dojście do nich nie przekroczyło 30 m Dobór wskaźników zadziałania czujek Na obszarze garaży nie przewiduje się sufitów podwieszanych. Wskaźniki zadziałania nie będą stosowane Dobór izolatorów zwarć Dla ochrony przed zwarciem w instalacji powinny być stosowane maksymalnie co 32 czujki lub co 10 ręcznych ostrzegaczy pożarowych izolatory zwarć. Przy zastosowaniu systemu posiadającym izolatory zwarć w każdym elemencie oddzielne izolatory nie będą stosowane Konfiguracja systemu SSP Wyposażenie centrali SSP musi umożliwić pracę systemu w następującej konfiguracji: Wbudowany panel obsługowy, Warszawa, ul. Solec 18/20, tel/fax: architekci@czubalatoszek.pl strona: 25

26 Wbudowana drukarka zdarzeń, Karty pętli dozorowych z elementami indywidualnie adresowalnymi (maksymalnie po 128 adresów w pętli), Wyposażenie dla dołączenia nadajników monitorowania pożarowego do PSP, Sterowania bezpośrednie z przekaźników w centrali do wysterowania sygnalizatorów akustycznych oraz powiadamiania stacji monitorowania, Zasilacz awaryjny z baterią akumulatorów bezobsługowych umożliwiający 72-godzinną pracę systemu w trybie dozorowania oraz następujące po tym czasie alarmowanie z pełnym wysterowaniem urządzeń p.poż. przez 30 minut Organizacja alarmowania systemu SSP Projektuje się dwustopniową organizację alarmowania: Alarm I stopnia (wstępny, wewnętrzny) wywołany przez czujkę automatyczną, przeznaczony wyłącznie dla obsługi, sygnalizowany wewnętrznym sygnałem akustycznym w centralce SSP, którego odebranie przez obsługę należy potwierdzić w czasie T1 ok. 30 sekund; nie potwierdzony alarm I stopnia przechodzi automatycznie w alarm II stopnia Po potwierdzeniu odebrania alarmu I stopnia obsługa zobowiązana jest dokonać rozpoznania zagrożenia w czasie T2 ok. 3 minut; przed upływem czasu T2 w przypadku nie wykrycia zagrożenia alarm może być skasowany na panelu obsługi centralki. Po upływie czasu T2 alarm I stopnia przechodzi automatycznie w alarm II stopnia (pełny, pożarowy), podczas którego następuje automatyczne wysterowanie sygnalizacji akustycznej, urządzeń przeciwpożarowych oraz urządzenia transmisji alarmu do PSP. Użycie ręcznego ostrzegacza pożarowego powoduje natychmiastowe przejście systemu w stan alarmu II stopnia; funkcja taka umożliwia również obsłudze skrócenie czasu T2 w przypadku, kiedy w czasie rozpoznania stwierdzono faktycznie zagrożenie pożarowe Automatyczne powiadamianie PSP Centralka systemu SSP musi być wyposażona w moduł do wysterowania urządzeń transmisji alarmu do stacji monitorowania PSP drogą radiową i przewodową, zapewniający przesłanie i odbiór następujących sygnałów: Zbiorczego sygnału alarmu pożarowego II stopnia, Zbiorczego sygnału alarmu uszkodzeniowego, Potwierdzenia odbioru sygnału przez PSP Warszawa, ul. Solec 18/20, tel/fax: architekci@czubalatoszek.pl strona: 26

27 Parametry wyjść muszą być dostosowane do wymogów wszystkich działających na rynku firm uprawnionych do świadczenia usług monitoringu pożarowego. Zagadnienia sposobu transmisji alarmów, samego urządzenia transmisyjnego oraz jego parametrów nie są przedmiotem niniejszego projektu Funkcje wykonawcze i monitorujące systemu sygnalizacji pożaru SSP Funkcje sterujące realizowane przez przekaźniki programowalne w centrali SSP: Sterowanie sygnalizatorami akustycznymi, Sterowanie urządzenia transmisji alarmu do stacji monitorowania PSP. Funkcje sterujące realizowane przez przekaźniki w programowalnych modułach sterujących w pętlach dozorowych: Sterowanie wentylacji ogólnej (zatrzymanie) w zagrożonej strefie; sygnały sterujące będą doprowadzone do szaf zasilająco-sterujących automatyki wentylacji, Sterowanie klap pożarowych na kanałach wentylacyjnych (zamknięcie klap odcinających na granicy oddzieleń przeciwpożarowych dla strefy garażu, zgodnie z algorytmem pracy), Sterowanie wentylacji pożarowej (uruchomienie) w zagrożonej strefie; sygnały sterujące będą doprowadzone do szaf zasilająco-sterujących automatyki wentylacji, Sterowanie klap pożarowych oddymiających na kanałach wentylacji pożarowej (sterowanie zgodnie z algorytmem pracy), Sterowanie systemu kontroli dostępu i systemu videodomofonowego (zdjęcie blokady z drzwi na drogach ewakuacyjnych) obszar garaży, Sterowanie bramy przeciwpożarowej w garażu (zamknięcie), Sterowanie wind (sprowadzenie na poziom ewakuacyjny, tj. parter i zablokowanie na tym poziomie z drzwiami w pozycji otwarte, Funkcje monitorujące realizowane przez wejścia w centrali SSP: Monitoring układu transmisji alarmu do PSP (potwierdzenie odbioru alarmu w centrum monitoringu PSP) jeżeli stacja monitorująca taki sygnał będzie w stanie wysłać. Funkcje monitorujące realizowane przez wejścia w modułach monitorujących: Monitoring stanu klap pożarowych na kanałach wentylacyjnych (zamknięcie), Warszawa, ul. Solec 18/20, tel/fax: architekci@czubalatoszek.pl strona: 27

28 Monitoring instalacji hydrantowej (sygnały wg wytycznych branży sanitarnej (awaryjny poziom wody w zbiorniku) z pompowni pożarowej będą odczytywane jako awaria techniczna), Monitoring wentylacji pożarowej, Monitoring stanu bram przeciwpożarowych w garażu (stan zamknięcia), Monitoring wind (potwierdzenie zjazdu na przystanek ewakuacyjny z potwierdzeniem otwarcia drzwi) o ile sterownik windowy będzie w stanie przekazać taki sygnał. Wszystkie sterowania pożarowe realizowane przez system SSP muszą być realizowane hardwarowo ( twardodrutowo"). Oznacza to np., że linie sterujące wyprowadzone z programowalnych wyjść przekaźnikowych w samej centrali SSP bądź w module pętli dozorowej muszą być dołączone bezpośrednio do układu elektrycznego zasilania sterowanego urządzenia bez pośrednictwa elementów innych systemów, np. sterowników automatyki obiektu. Sterowane urządzenia należy włączyć do systemu w taki sposób, aby w przypadku uszkodzenia przewodów lub braku napięć zasilających wszystkie sterowane urządzenia znalazły się w pozycji bezpiecznej pożarowo, np. bramy pożarowe - zamknięte, dźwigi osobowe sprowadzone na kondygnację ewakuacyjną (parter), wentylacja wyłączona, kontrola dostępu - zwolniona Algorytm sterowań W chwili wykrycia zagrożenia pożarowego (alarm II stopnia) na poziomie -2 (garaż) zostanie zatrzymana wentylacja bytowa (sanitarna), nastąpi zamknięcie klap pożarowych na tej kondygnacji, zamknięcie bram pożarowych, uruchomienie wentylacji pożarowej, wysterowanie klap na wentylacji pożarowej, zwolnione drzwi objęte kontrolą dostępu (systemem wideodomofonowym) na tej kondygnacji, zostaną sprowadzone wszystkie windy na poziom parteru (i pozostawione tam z zablokowanymi drzwiami), zostaną uruchomione sygnalizatory akustyczne na danej kondygnacji, zostanie przekazany sygnał o alarmie do obsługi (poprzez panel obsługowy centralki) i do stacji monitorowania alarmów straży pożarnej. W chwili wykrycia zagrożenia pożarowego (alarm II stopnia) na poziomie -1 (garaż) zostanie zatrzymana wentylacja bytowa (sanitarna), nastąpi zamknięcie klap pożarowych na tej kondygnacji, zamknieącie bram pożarowych, otwarcie bramy wjazdowej, uruchomienie Warszawa, ul. Solec 18/20, tel/fax: architekci@czubalatoszek.pl strona: 28

29 wentylacji pożarowej, wysterowanie klap na wentylacji pożarowej, zwolnione drzwi objęte kontrolą dostępu (systemem wideodomofonowym) na tej kondygnacji, zostaną sprowadzone wszystkie windy na poziom parteru (i pozostawione tam z zablokowanymi drzwiami), zostaną uruchomione sygnalizatory akustyczne na danej kondygnacji, zostanie przekazany sygnał o alarmie do obsługi (poprzez panel obsługowy centralki) i do stacji monitorowania alarmów straży pożarnej. W chwili wykrycia zagrożenia pożarowego (alarm z systemu oddymiania) na klatce schodowej zostanie otwarta klapa dymowa i klapy napowietrzające (lub uruchomiona wentylacja napowietrzająca mechaniczna) przez system oddymiania grawitacyjnego, zostaną zwolnione drzwi objęte kontrolą dostępu (systemem wideodomofonowym) chyba że wyjście na zewnątrz będzie zapewnione przez klamkę, zostanie przekazany sygnał do systemu sygnalizacji pożarowej, zostaną sprowadzone windy w danej klatce na poziom parteru (i pozostawione tam z zablokowanymi drzwiami), zostanie przekazany sygnał o alarmie do obsługi (poprzez panel obsługowy centralki) i do stacji monitorowania alarmów straży pożarnej. Szczegółowy scenariusz pożarowy (matrycę sterowań) będzie opracowany na dalszych etapach projektowania Sterowanie bramy pożarowej W budynku na poziomie garaży podziemnych przewidziano zainstalowanie bramy pożarowej (wydzielenie dwoch kondygnacji garażowych), która ma się zamknąć automatycznie na wypadek wykrycia pożaru. Sterowanie bramy przy pomocy centralki sterowania bramą pożarową (CSB). Do wysterowania centralki wykorzystywany będzie sygnał z systemu sygnalizacji pożarowej. Do centralki sterowania bramą podłączone będą: moduł sterująco-monitorujący systemu sygnalizacji pożarowej, przycisk zamknięcia, elektrozwora (trzymacz elektromagnetyczny) utrzymujący bramę w pozycji otwarcia, sygnalizatory akustyczno-optyuczne po obu stronach bramy. Centralka sterująca bramą pożarową wyposażona będzie w baterie akumulatorów zabezpieczające przed chwilowym zanikiem zasilania. Brama wraz z pełnym układem sterującym wg wytycznych branży architektonicznej Warszawa, ul. Solec 18/20, tel/fax: architekci@czubalatoszek.pl strona: 29

30 Zamknięcie bramy pożarowej nastąpi po odcięciu zasilania do zaczepów elektromagnetycznych utrzymujących skrzydła bramy w stanie otwartym. Zamknięcie bramy pożarowej może nastąpić albo z sygnału z czujek pożarowych systemu sygnalizacji pożarowej na obszarze garaży (po wykryciu pożaru przez te czujki), albo na skutek naciśnięcia ręcznego przycisku zamknięcia przerywającego (mocowanego przy centralce sterującej bramą). Typy urządzeń instalacji zamykania bramy pożarowej dobierze firma dostarczająca bramę ppoż Sterowanie i monitorowanie klap pożarowych na obszarze garaży W budynku na poziomie garaży podziemnych, na granicach stref pożarowych (na granicy obszaru płyty garażu) przewidziano zainstalowanie klap pożarowych na wentylacji bytowej (sanitarnej). Klapy wyposażone w siłowniki (lub zamki elektromagnetyczne) 24V (bez napięcia zamknięte) i z zamkami termicznymi zasilanie z transformatorów lub zasilaczy buforowych certyfikowanych. Klapy pożarowe w obrębie garaży będą wysterowane z systemu sygnalizacji pożarowej (poprzez moduły sterująco-monitorujące), mają się zamknąć automatycznie na wypadek wykrycia pożaru poprzez odcięcie zasilania. Klapy te będą monitorowane (stan zamknięcia) także przez moduły sterującomonitorujące. Dla garaży przewidziano zainstalowanie klap pożarowych oddymiających na wentylacji pożarowej. Klapy wyposażone w siłowniki 24V sterowane sygnałem typu impuls zasilanie z zasilaczy buforowych certyfikowanych. Klapy te będą wysterowane z systemu sygnalizacji pożarowej (poprzez moduły sterująco-monitorujące), mają się zamknąć lub otworzyć zgodnie ze scenariuszem pożarowym. Klapy te będą monitorowane (stan otwarcia i zamknięcia) także przez moduły sterującomonitorujące Instalacja sygnalizacji pożaru Pętle dozorowe należy układać w sposób zapewniający maksymalne bezpieczeństwo obwodów na przykład wyjście pętli należy prowadzić w oddzielnej trasie niż powrót. Pętle dozorowe (do czujek pożarowych) systemu sygnalizacji pożaru należy wykonać stosując certyfikowany kabel, np. uniepalniony typu YnTKSYekw 1x2x1,0 (lub inny zalecany przez producenta systemu i posiadający dopuszczenie) Warszawa, ul. Solec 18/20, tel/fax: architekci@czubalatoszek.pl strona: 30

31 Instalację wykonawczą (do sygnalizatorów akustycznych) należy wykonać stosując certyfikowany przewód ognioodporny np. Flame-X (HDGs-2x1,5) montowanym na uchwytach ognioodpornych ceryfikowanych, tak by zapewniać ciągłość dostawy energii elektrycznej w warunkach pożaru przez wymagany czas działania urządzenia przeciwpożarowego, jednak nie mniejszy niż 90 minut. Sterowania (wymagające zasilania w czasie pożaru) należy wykonać stosując certyfikowany przewód ognioodporny np. Flame-X (HDGs-2x1,5) montowanym na uchwytach ognioodpornych ceryfikowanych, tak by zapewniać ciągłość dostawy energii elektrycznej w warunkach pożaru przez wymagany czas działania urządzenia przeciwpożarowego, jednak nie mniejszy niż 90 minut. Klapy pożarowe na obszarze garażu (na wentylacji bytowej sanitarnej) z elektromagnesami (bez napięcia zamknięte) i z zamkami termicznymi zasilanie z zasilaczy buforowych, sterowanie wykonane kablami YnTKSY 1x2x1,0, monitorowanie wykonane kablami YnTKSY 1x2x0,8. Podobnie rozwiązano podłączenie sterowania i sygnalizacji dla wszystkich urządzeń przeciwpożarowych. Kable, przewody oraz zamocowania powinny mieć aktualny certyfikat ITB i CNBOP. Do prowadzenia obwodów dozorowych należy tam, gdzie to możliwe wykorzystać korytko przewidziane dla i instalacji słaboprądowych. Wyjście i powrót pętli do centralki należy prowadzić w oddzielnych rurkach. Instalację należy wykonać zgodnie z obowiązującymi normami i przepisami. Zasilanie 230V, 50Hz centrali SSP należy wykonać stosując certyfikowany przewód ognioodporny np. Flame-X (HDGs). Zasilanie 230V wg branży elektrycznej Certyfikacja urządzeń Wszystkie urządzenia i systemy związane z ochroną przeciwpożarową i bezpieczeństwem ludzi w budynku muszą być uruchamiane indywidualnie i bezpośrednio, i sterowane przez certyfikowany system SSP z możliwością stosowania ręcznego wymuszenia pożądanych stanów ich pracy (na przykład odpowiedniego położenia elementów systemów oddymiania grawitacyjnego) zgodnie z wymaganiami Straży Pożarnej. Wszystkie elementy systemu SSP muszą posiadać aktualne świadectwa dopuszczenia do stosowania w ochronie przeciwpożarowej wydane przez Centrum Naukowo Badawcze Ochrony Przeciwpożarowej w Józefowie (lub inną instytucję certyfikującą uznawaną na obszarze Rzeczpospolitej Polskiej Warszawa, ul. Solec 18/20, tel/fax: architekci@czubalatoszek.pl strona: 31

32 17 System oddymiania klatek schodowych Klatki schodowe wyposażone będą w system oddymiania. Na szczycie każdej klatki zlokalizowana będzie klapa oddymiające otwierana przez centralki sterowania oddymianiem. Czujki dymu zainstalowane będą na ostatniej oraz co drugiej kondygnacji. Przyciski oddymiania zlokalizowane będą na parterze, ostatniej oraz co drugiej kondygnacji. Przyciski przewietrzania zlokalizowane będą na parterze oraz co drugiej kondygnacji. Centrale oddymiania zlokalizowane będą na szczycie klatek schodowych i będą monitorowane przez system SSP na zadziałanie oraz awarię. W chwili wykrycie dymy przez którąś z czujek nastąpi otwarcie klapy dymowej na szczycie klatki w której zainstalowana jest czujka, otwarcie drzwi napowietrzających daną klatkę oraz przekazanie sygnału do PSP. Dobór klap dymowych (w dostawie z klapami także siłowniki) wg specyfikacji architektonicznej. Okablowanie systemu oddymiania klatek schodowych będzie wykonane kablami: HDGs-2x1,5 od centralki sterowania oddymianiem do puszki ppoż przy siłownikach klapy dymowej lub drzwi napowietrzających HLGs-2x1,5 od puszki ppoż przy siłowniku do samego siłownika (chyba że siłownik jest w dostawie z okablowaniem) YnTKSY 1x2x1,0 od centralki sterowania oddymianiem do zaczepu elektromagnetycznego NO drzwi napowietrzających YnTKSYekw 2x2x0,8 od centralki sterowania oddymianiem do czujek ppoż HTKSH PH90 6x2x1,0 od centralki sterowania oddymianiem do przycisków oddymiania YDY 4x1,0 od centralki sterowania oddymianiem do przycisków przewietrzania Okablowanie należy prowadzić zgodnie z wytycznymi zawartymi w certyfikacie danego kabla Warszawa, ul. Solec 18/20, tel/fax: architekci@czubalatoszek.pl strona: 32
