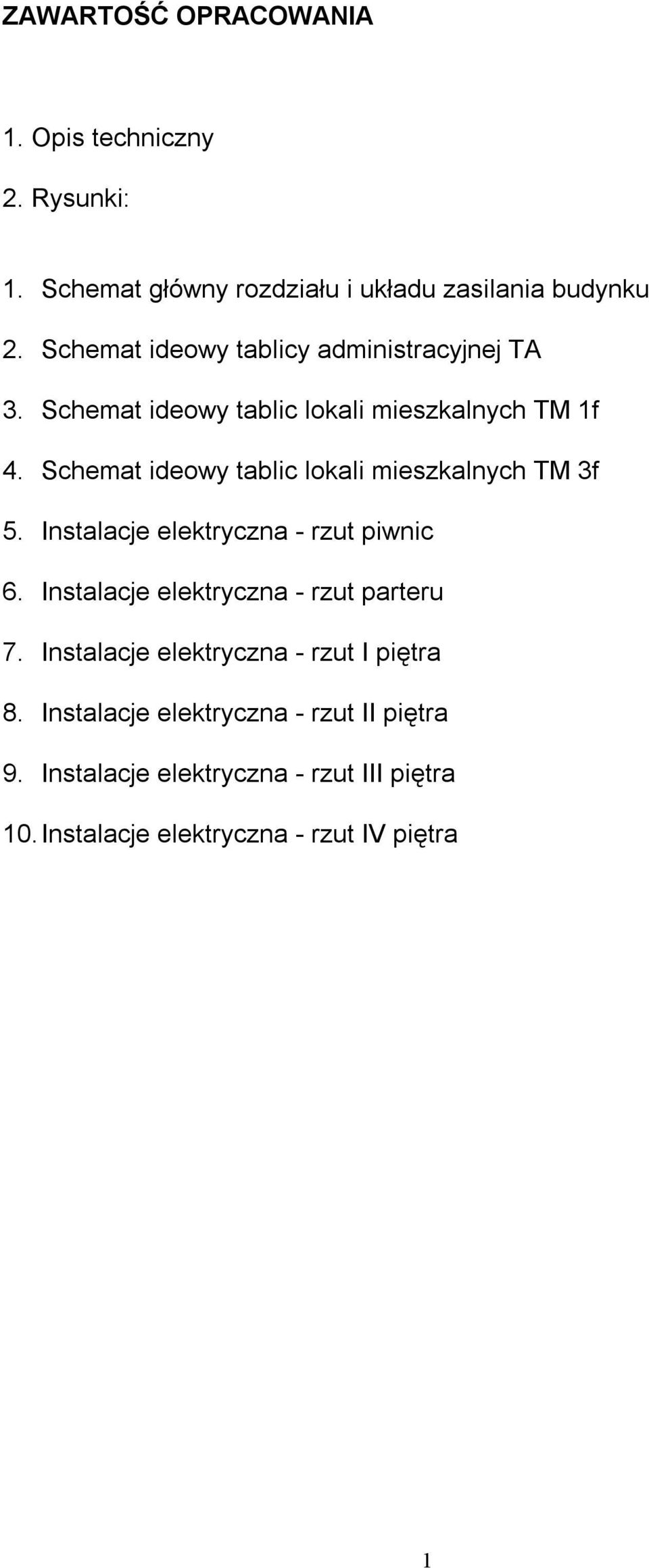

ZAWARTOŚĆ OPRACOWANIA. 1. Opis techniczny. 2. Rysunki: 1. Schemat główny rozdziału i układu zasilania budynku

Wielkość: px
Rozpocząć pokaz od strony:

Download "ZAWARTOŚĆ OPRACOWANIA. 1. Opis techniczny. 2. Rysunki: 1. Schemat główny rozdziału i układu zasilania budynku"

Transkrypt

1 ZAWARTOŚĆ OPRACOWANIA 1. Opis techniczny 2. Rysunki: 1. Schemat główny rozdziału i układu zasilania budynku 2. Schemat ideowy tablicy administracyjnej TA 3. Schemat ideowy tablic lokali mieszkalnych TM 1f 4. Schemat ideowy tablic lokali mieszkalnych TM 3f 5. Instalacje elektryczna - rzut piwnic 6. Instalacje elektryczna - rzut parteru 7. Instalacje elektryczna - rzut I piętra 8. Instalacje elektryczna - rzut II piętra 9. Instalacje elektryczna - rzut III piętra 10. Instalacje elektryczna - rzut IV piętra 1

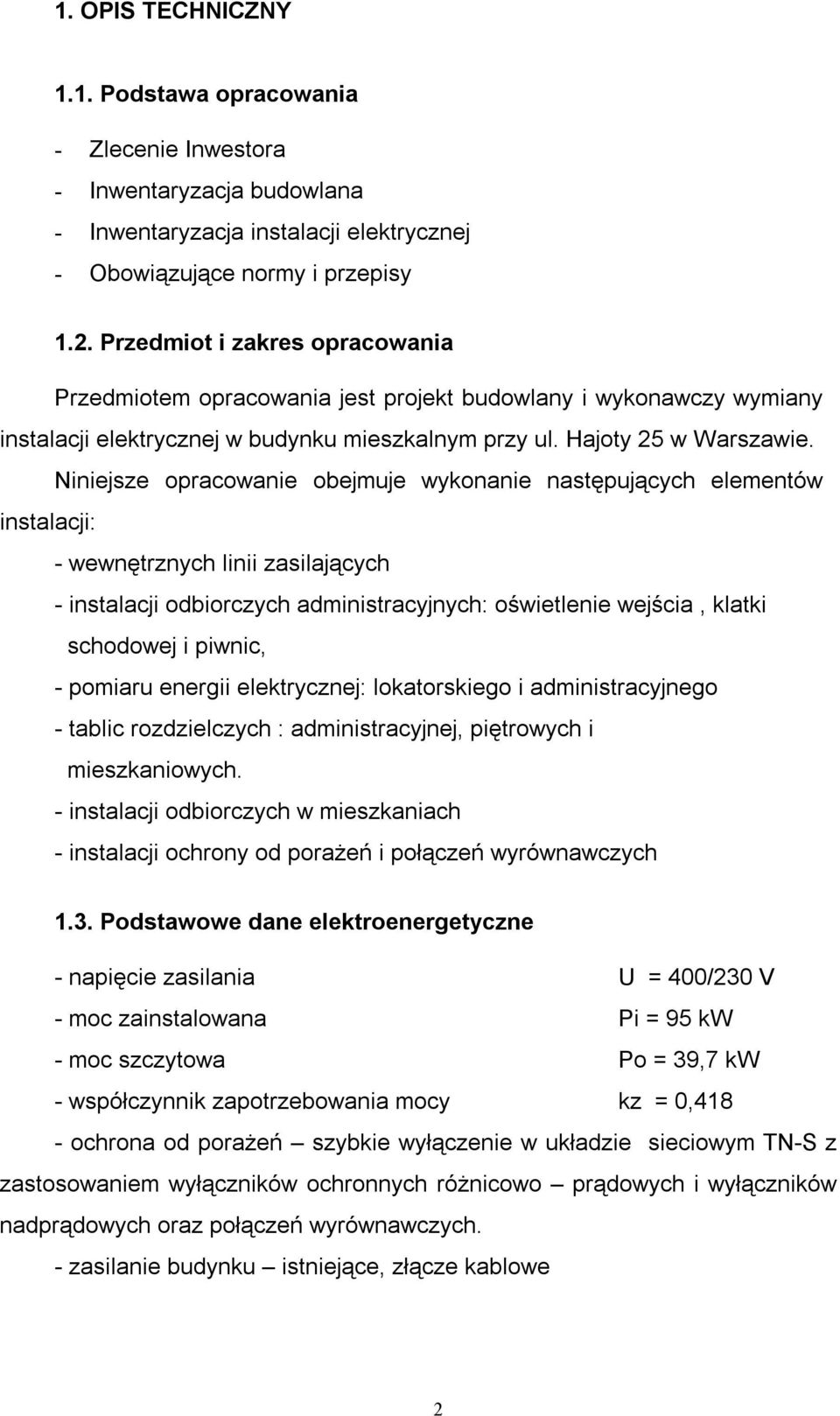

2 1. OPIS TECHNICZNY 1.1. Podstawa opracowania - Zlecenie Inwestora - Inwentaryzacja budowlana - Inwentaryzacja instalacji elektrycznej - Obowiązujące normy i przepisy 1.2. Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt budowlany i wykonawczy wymiany instalacji elektrycznej w budynku mieszkalnym przy ul. Hajoty 25 w Warszawie. Niniejsze opracowanie obejmuje wykonanie następujących elementów instalacji: - wewnętrznych linii zasilających - instalacji odbiorczych administracyjnych: oświetlenie wejścia, klatki schodowej i piwnic, - pomiaru energii elektrycznej: lokatorskiego i administracyjnego - tablic rozdzielczych : administracyjnej, piętrowych i mieszkaniowych. - instalacji odbiorczych w mieszkaniach - instalacji ochrony od porażeń i połączeń wyrównawczych 1.3. Podstawowe dane elektroenergetyczne - napięcie zasilania U = 400/230 V - moc zainstalowana Pi = 95 kw - moc szczytowa Po = 39,7 kw - współczynnik zapotrzebowania mocy kz = 0,418 - ochrona od porażeń szybkie wyłączenie w układzie sieciowym TN-S z zastosowaniem wyłączników ochronnych różnicowo prądowych i wyłączników nadprądowych oraz połączeń wyrównawczych. - zasilanie budynku istniejące, złącze kablowe 2

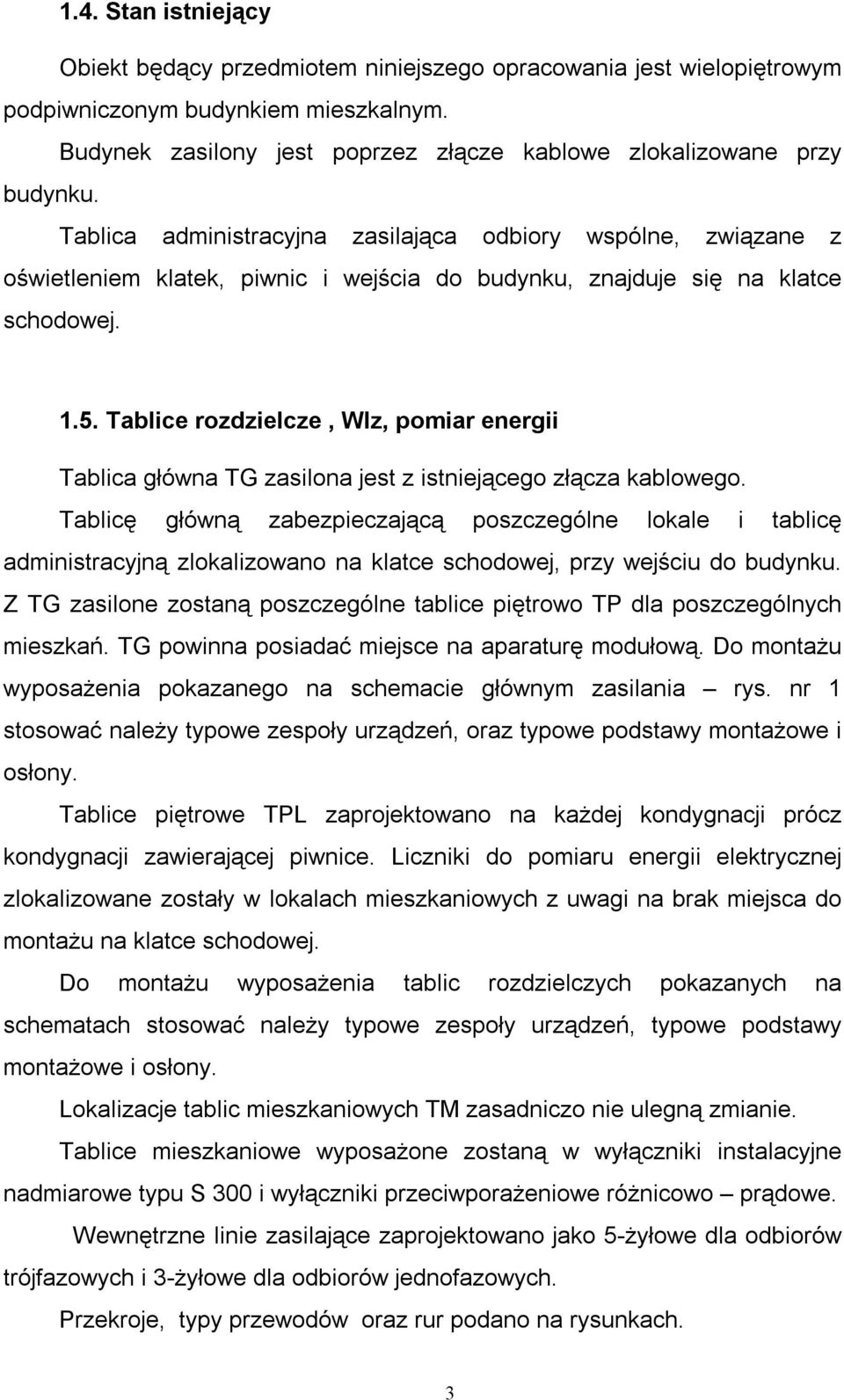

3 1.4. Stan istniejący Obiekt będący przedmiotem niniejszego opracowania jest wielopiętrowym podpiwniczonym budynkiem mieszkalnym. Budynek zasilony jest poprzez złącze kablowe zlokalizowane przy budynku. Tablica administracyjna zasilająca odbiory wspólne, związane z oświetleniem klatek, piwnic i wejścia do budynku, znajduje się na klatce schodowej Tablice rozdzielcze, Wlz, pomiar energii Tablica główna TG zasilona jest z istniejącego złącza kablowego. Tablicę główną zabezpieczającą poszczególne lokale i tablicę administracyjną zlokalizowano na klatce schodowej, przy wejściu do budynku. Z TG zasilone zostaną poszczególne tablice piętrowo TP dla poszczególnych mieszkań. TG powinna posiadać miejsce na aparaturę modułową. Do montażu wyposażenia pokazanego na schemacie głównym zasilania rys. nr 1 stosować należy typowe zespoły urządzeń, oraz typowe podstawy montażowe i osłony. Tablice piętrowe TPL zaprojektowano na każdej kondygnacji prócz kondygnacji zawierającej piwnice. Liczniki do pomiaru energii elektrycznej zlokalizowane zostały w lokalach mieszkaniowych z uwagi na brak miejsca do montażu na klatce schodowej. Do montażu wyposażenia tablic rozdzielczych pokazanych na schematach stosować należy typowe zespoły urządzeń, typowe podstawy montażowe i osłony. Lokalizacje tablic mieszkaniowych TM zasadniczo nie ulegną zmianie. Tablice mieszkaniowe wyposażone zostaną w wyłączniki instalacyjne nadmiarowe typu S 300 i wyłączniki przeciwporażeniowe różnicowo prądowe. Wewnętrzne linie zasilające zaprojektowano jako 5-żyłowe dla odbiorów trójfazowych i 3-żyłowe dla odbiorów jednofazowych. Przekroje, typy przewodów oraz rur podano na rysunkach. 3

4 TA zaprojektowano, wewnątrz budynku jako rozdzielnicę wnękowo natynkową RW-N przystosowaną do montażu licznika energii 230V. RW-N powinna posiadać miejsce na aparaturę modułową TA wg schematu min 21 modułów (np. RU-25-P, Un= 500 V, Inc= 63 A, IP 30, rozdzielnica uniwersalna, podtynkowo natynkowa częściowo plombowana firmy KARWASZ). Tablica administracyjna zaprojektowana została, zaraz obok tablicy głównej. Z tablicy administracyjnej zasilone zostały wszystkie odbiory administracyjne tj. oświetlenie wejścia do budynku, klatek schodowych, korytarzy, piwnic. Oświetlenie zewnętrzne sterowane będzie wyłącznikiem zmierzchowym oraz łącznikiem dwubiegunowym (pozwalającym na zmianę trybu załączania oświetlenia) zlokalizowanym przy wejściu do budynku Instalacje odbiorcze - administracyjne Całość oświetlenia zaprojektowano oprawami żarowymi. Oświetlenie klatki schodowej sterowane będzie poprzez zastosowanie przycisków światło zlokalizowanych na każdym piętrze oraz automatu schodowego typu WS-302 montowanego w tablicy administracyjnej TA. Oświetlenie wejścia do budynku oraz numer domu załączane będą automatycznie za pośrednictwem wyłącznika zmierzchowego WZ-301 oraz za pomocą łącznika dwubiegunowego. Instalacje te należy wykonać przewodami typu YDYp 2,5 mm2 pod tynkiem. Obwody oświetleniowe zasilane będą napięciem 24V 50Hz. Transformator obniżający napięcie umieszczony zostanie w TA. Instalacja dzwonkowa zasilana z poszczególnych lokali. Pomiar instalacji administracyjnych zlokalizowany będzie w projektowanej tablicy administracyjnej TA Instalacje odbiorcze w mieszkaniach W mieszkaniach przewidziano wykonanie następujących instalacji: - oświetleniowej - gniazd wtykowych 230 V do term elektrycznych - gniazd wtykowych 230V do ewentualnych piecyków elektrycznych - gniazd wtykowych 230 V ogólnego przeznaczenia 4

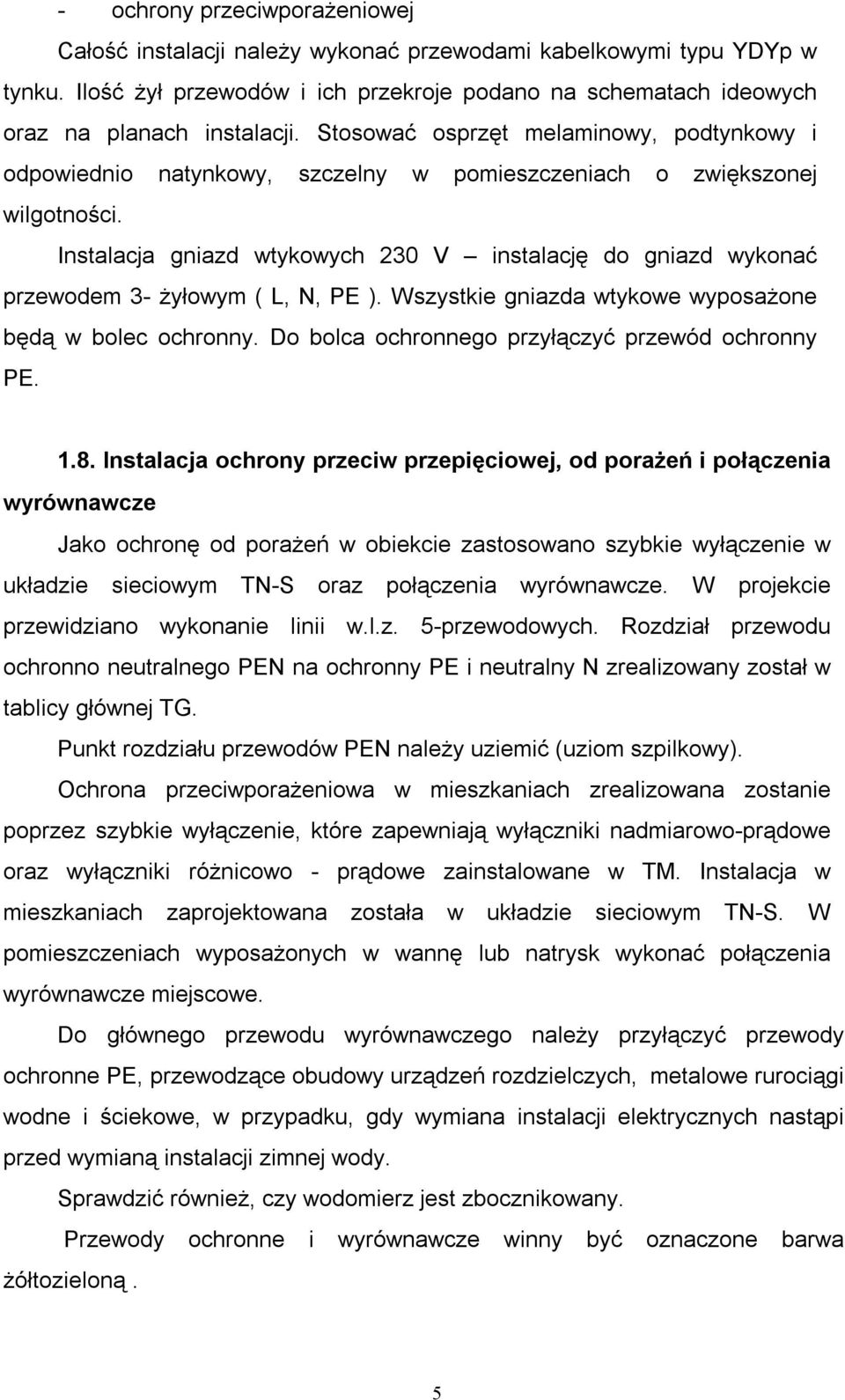

5 - ochrony przeciwporażeniowej Całość instalacji należy wykonać przewodami kabelkowymi typu YDYp w tynku. Ilość żył przewodów i ich przekroje podano na schematach ideowych oraz na planach instalacji. Stosować osprzęt melaminowy, podtynkowy i odpowiednio natynkowy, szczelny w pomieszczeniach o zwiększonej wilgotności. Instalacja gniazd wtykowych 230 V instalację do gniazd wykonać przewodem 3- żyłowym ( L, N, PE ). Wszystkie gniazda wtykowe wyposażone będą w bolec ochronny. Do bolca ochronnego przyłączyć przewód ochronny PE Instalacja ochrony przeciw przepięciowej, od porażeń i połączenia wyrównawcze Jako ochronę od porażeń w obiekcie zastosowano szybkie wyłączenie w układzie sieciowym TN-S oraz połączenia wyrównawcze. W projekcie przewidziano wykonanie linii w.l.z. 5-przewodowych. Rozdział przewodu ochronno neutralnego PEN na ochronny PE i neutralny N zrealizowany został w tablicy głównej TG. Punkt rozdziału przewodów PEN należy uziemić (uziom szpilkowy). Ochrona przeciwporażeniowa w mieszkaniach zrealizowana zostanie poprzez szybkie wyłączenie, które zapewniają wyłączniki nadmiarowo-prądowe oraz wyłączniki różnicowo - prądowe zainstalowane w TM. Instalacja w mieszkaniach zaprojektowana została w układzie sieciowym TN-S. W pomieszczeniach wyposażonych w wannę lub natrysk wykonać połączenia wyrównawcze miejscowe. Do głównego przewodu wyrównawczego należy przyłączyć przewody ochronne PE, przewodzące obudowy urządzeń rozdzielczych, metalowe rurociągi wodne i ściekowe, w przypadku, gdy wymiana instalacji elektrycznych nastąpi przed wymianą instalacji zimnej wody. Sprawdzić również, czy wodomierz jest zbocznikowany. Przewody ochronne i wyrównawcze winny być oznaczone barwa żółtozieloną. 5

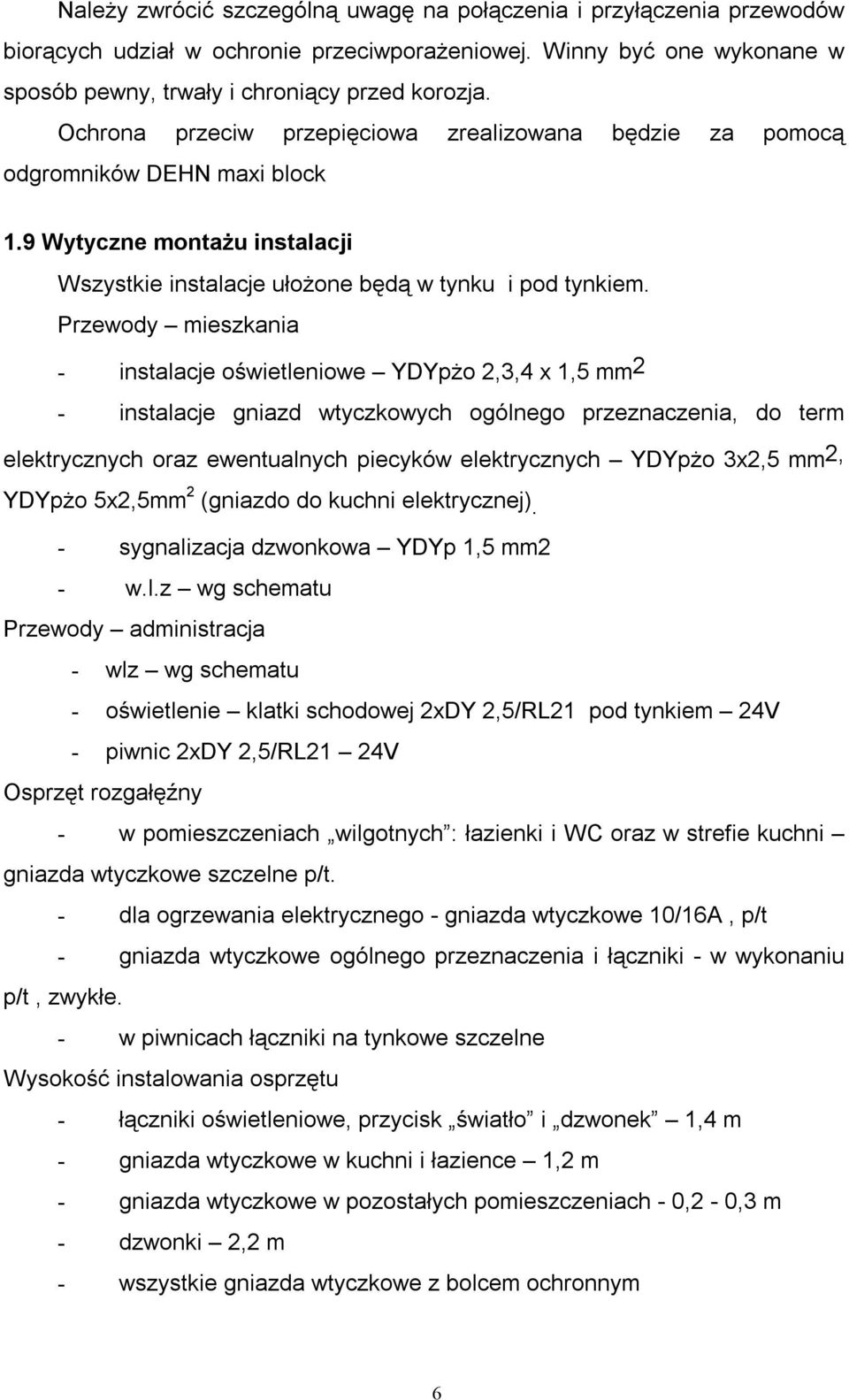

6 Należy zwrócić szczególną uwagę na połączenia i przyłączenia przewodów biorących udział w ochronie przeciwporażeniowej. Winny być one wykonane w sposób pewny, trwały i chroniący przed korozja. Ochrona przeciw przepięciowa zrealizowana będzie za pomocą odgromników DEHN maxi block 1.9 Wytyczne montażu instalacji Wszystkie instalacje ułożone będą w tynku i pod tynkiem. Przewody mieszkania - instalacje oświetleniowe YDYpżo 2,3,4 x 1,5 mm 2 - instalacje gniazd wtyczkowych ogólnego przeznaczenia, do term elektrycznych oraz ewentualnych piecyków elektrycznych YDYpżo 3x2,5 mm 2, YDYpżo 5x2,5mm 2 (gniazdo do kuchni elektrycznej). - sygnalizacja dzwonkowa YDYp 1,5 mm2 - w.l.z wg schematu Przewody administracja - wlz wg schematu - oświetlenie klatki schodowej 2xDY 2,5/RL21 pod tynkiem 24V - piwnic 2xDY 2,5/RL21 24V Osprzęt rozgałęźny - w pomieszczeniach wilgotnych : łazienki i WC oraz w strefie kuchni gniazda wtyczkowe szczelne p/t. - dla ogrzewania elektrycznego - gniazda wtyczkowe 10/16A, p/t - gniazda wtyczkowe ogólnego przeznaczenia i łączniki - w wykonaniu p/t, zwykłe. - w piwnicach łączniki na tynkowe szczelne Wysokość instalowania osprzętu - łączniki oświetleniowe, przycisk światło i dzwonek 1,4 m - gniazda wtyczkowe w kuchni i łazience 1,2 m - gniazda wtyczkowe w pozostałych pomieszczeniach - 0,2-0,3 m - dzwonki 2,2 m - wszystkie gniazda wtyczkowe z bolcem ochronnym 6

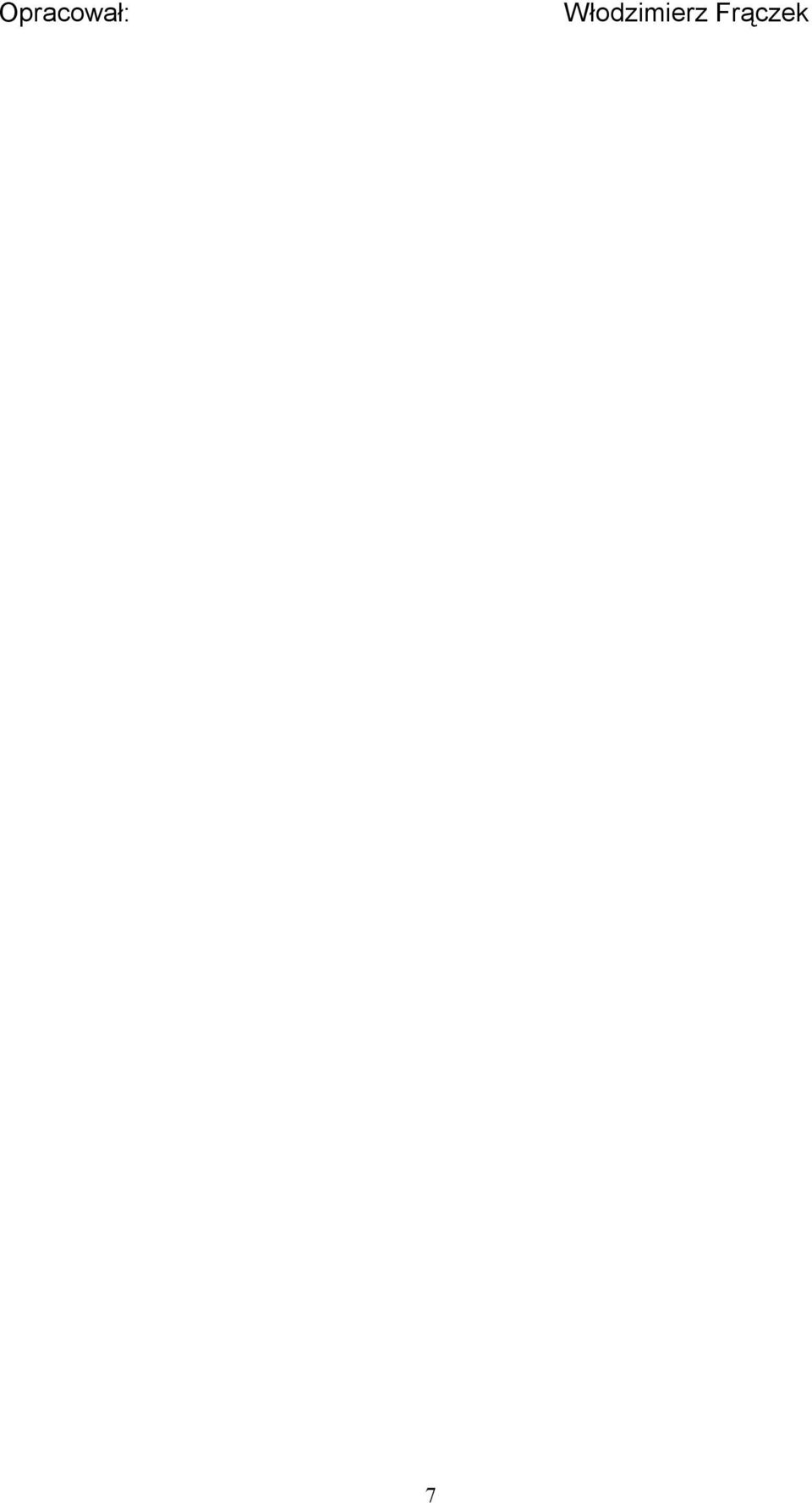

7 Opracował: Włodzimierz Frączek 7

3. Schemat ideowy tablicy lokalu użytkowego TM-1, TM-2. 4. Schemat ideowy tablicy lokalu użytkowego TM-4, TM-5, TM-7

3. Schemat ideowy tablicy lokalu użytkowego TM-1, TM-2. 4. Schemat ideowy tablicy lokalu użytkowego TM-4, TM-5, TM-7 ZAWARTOŚĆ OPRACOWANIA 1. Opis techniczny 2. Rysunki: 1. Schemat główny rozdziału i układu zasilania budynku 2. Schemat ideowy tablicy administracyjnej TA 3. Schemat ideowy tablicy lokalu użytkowego TM-1,
